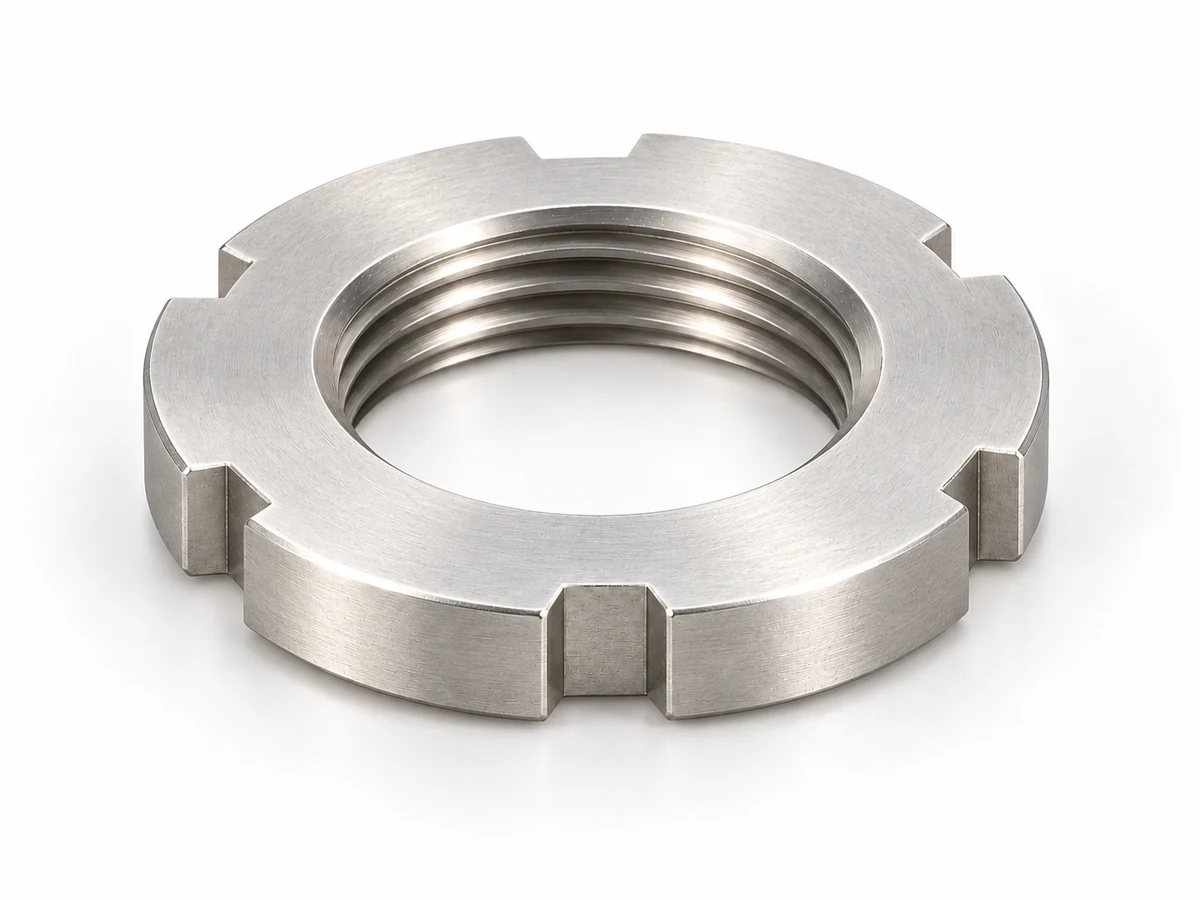

DIN 1804 — Круглые шлицевые гайки с опорным уступом
Круглые гайки М6×0,75–М200×3 по DIN 1804:1971-03: собственный опорный уступ, 4/6/8 шлицев и формы w/h.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

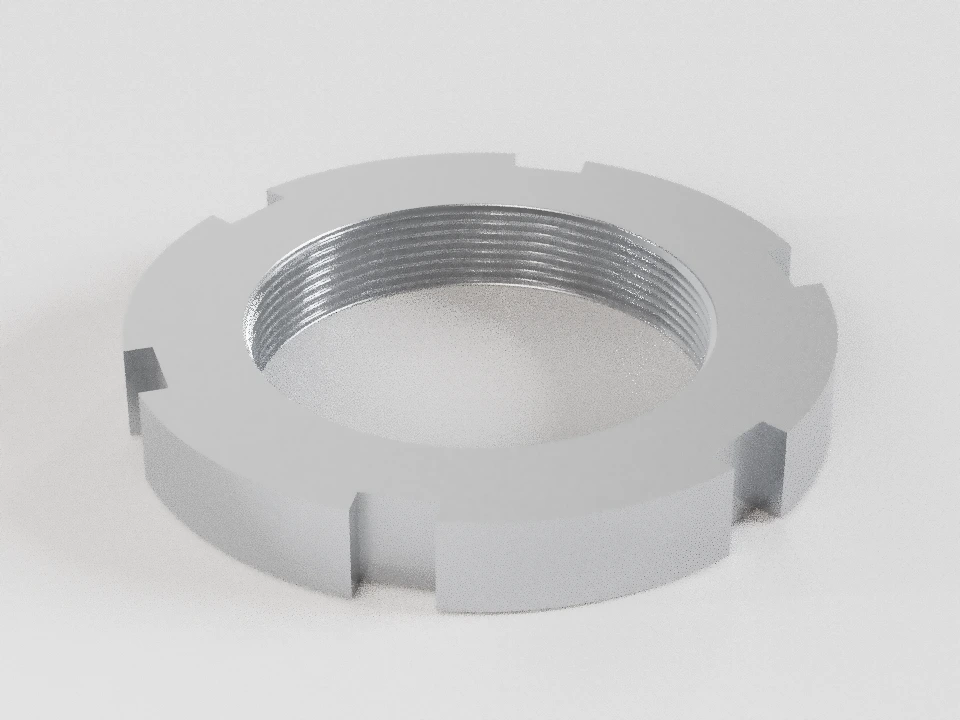

Гайка М60×1,5-4H-w DIN 1804:1971-03
Гайка М60×1,5-4H-w DIN 1804:1971-03
- Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
- Размерный ряд по DIN 1804:1971-03.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 60 | M / 4H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. мелкий шаг. Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Наружный диаметр | 90 | h11 | — | — | мм | Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Диаметр опорного уступа | 80 | — | — | — | мм | Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Ширина шлица | 10 | — | — | — | мм | Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Полная высота | 13 | h14 | 12,57 | 13 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Радиальная глубина шлица | 4 | — | — | — | мм | Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Высота опорного уступа | 0,5 | — | — | — | мм | Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Число шлицев | 6 | — | — | — | шт. | Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Включённый угол входа | 120 | — | — | — | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Внутренний диаметр резьбы | 58,376 | 4H | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 59,026 | 4H | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 60 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
Применение
Крепление на валу
Гайка перемещается по резьбе вала или втулки к опорному элементу. Стопорящая деталь показана принципиально.
Проверить резьбу, опору и подтверждённую пару шайбы/скобы. Номер KM не назначает номер MB автоматически.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 1804:1971-03 · точность Не установлена
1971-03
| d | Основной (крупный) P | Мелкие P | d₂ | d₃ | b | h | t | z | n (шт.) |
|---|---|---|---|---|---|---|---|---|---|
| 6 | — | 0,75 | 16 | 12 | 4 | 5 [4,7…5] | 1,5 | 0,5 | 4 |
| 8 | — | 1 | 20 | 16 | 4 | 5 [4,7…5] | 1,5 | 0,5 | 4 |
| 10 | — | 1 | 25 | 20 | 5 | 6 [5,7…6] | 2 | 0,5 | 4 |
| 12 | — | 1,5 | 28 | 23 | 5 | 6 [5,7…6] | 2 | 0,5 | 4 |
| 14 | — | 1,5 | 30 | 25 | 5 | 7 [6,64…7] | 2 | 0,5 | 4 |
| 16 | — | 1,5 | 32 | 27 | 5 | 7 [6,64…7] | 2 | 0,5 | 4 |
| 18 | — | 1,5 | 34 | 28 | 6 | 8 [7,64…8] | 2,5 | 0,5 | 4 |
| 20 | — | 1,5 | 36 | 30 | 6 | 8 [7,64…8] | 2,5 | 0,5 | 4 |
| 22 | — | 1,5 | 40 | 34 | 6 | 9 [8,64…9] | 2,5 | 0,5 | 4 |
| 24 | — | 1,5 | 42 | 36 | 6 | 9 [8,64…9] | 2,5 | 0,5 | 4 |
| 26 | — | 1,5 | 45 | 38 | 7 | 10 [9,64…10] | 3 | 0,5 | 4 |
| 28 | — | 1,5 | 50 | 43 | 7 | 10 [9,64…10] | 3 | 0,5 | 4 |
| 30 | — | 1,5 | 50 | 43 | 7 | 10 [9,64…10] | 3 | 0,5 | 4 |
| 32 | — | 1,5 | 52 | 45 | 7 | 11 [10,57…11] | 3 | 0,5 | 4 |
| 35 | — | 1,5 | 55 | 48 | 7 | 11 [10,57…11] | 3 | 0,5 | 4 |
| 38 | — | 1,5 | 58 | 50 | 8 | 11 [10,57…11] | 3,5 | 0,5 | 4 |
| 40 | — | 1,5 | 62 | 54 | 8 | 12 [11,57…12] | 3,5 | 0,5 | 4 |
| 42 | — | 1,5 | 62 | 54 | 8 | 12 [11,57…12] | 3,5 | 0,5 | 4 |
| 45 | — | 1,5 | 68 | 60 | 8 | 12 [11,57…12] | 3,5 | 0,5 | 6 |
| 48 | — | 1,5 | 75 | 67 | 8 | 13 [12,57…13] | 3,5 | 0,5 | 6 |
| 50 | — | 1,5 | 75 | 67 | 8 | 13 [12,57…13] | 3,5 | 0,5 | 6 |
| 52 | — | 1,5 | 80 | 70 | 10 | 13 [12,57…13] | 4 | 0,5 | 6 |
| 55 | — | 1,5 | 80 | 70 | 10 | 13 [12,57…13] | 4 | 0,5 | 6 |
| 58 | — | 1,5 | 90 | 80 | 10 | 13 [12,57…13] | 4 | 0,5 | 6 |
| 60 | — | 1,5 | 90 | 80 | 10 | 13 [12,57…13] | 4 | 0,5 | 6 |
| 62 | — | 1,5 | 95 | 85 | 10 | 14 [13,57…14] | 4 | 0,5 | 6 |
| 65 | — | 1,5 | 95 | 85 | 10 | 14 [13,57…14] | 4 | 0,5 | 6 |
| 68 | — | 1,5 | 100 | 90 | 10 | 14 [13,57…14] | 4 | 0,5 | 6 |
| 70 | — | 1,5 | 100 | 90 | 10 | 14 [13,57…14] | 4 | 0,5 | 6 |
| 72 | — | 1,5 | 110 | 100 | 10 | 14 [13,57…14] | 4 | 0,5 | 6 |
| 75 | — | 1,5 | 110 | 100 | 10 | 14 [13,57…14] | 4 | 0,5 | 6 |
| 80 | — | 2 | 115 | 105 | 10 | 16 [15,57…16] | 4 | 1 | 6 |
| 85 | — | 2 | 120 | 110 | 10 | 16 [15,57…16] | 4 | 1 | 6 |
| 90 | — | 2 | 130 | 120 | 10 | 16 [15,57…16] | 4 | 1 | 6 |
| 95 | — | 2 | 135 | 120 | 12 | 16 [15,57…16] | 5 | 1 | 6 |
| 100 | — | 2 | 145 | 130 | 12 | 16 [15,57…16] | 5 | 1 | 6 |
| 105 | — | 2 | 155 | 140 | 12 | 16 [15,57…16] | 5 | 1 | 6 |
| 110 | — | 2 | 155 | 140 | 12 | 16 [15,57…16] | 5 | 1 | 6 |
| 115 | — | 2 | 165 | 150 | 12 | 18 [17,57…18] | 5 | 1 | 6 |
| 120 | — | 2 | 165 | 150 | 12 | 18 [17,57…18] | 5 | 1 | 6 |
| 125 | — | 2 | 180 | 165 | 12 | 18 [17,57…18] | 5 | 1 | 8 |
| 130 | — | 3 | 180 | 165 | 12 | 18 [17,57…18] | 5 | 1 | 8 |
| 140 | — | 3 | 195 | 180 | 12 | 18 [17,57…18] | 5 | 1 | 8 |
| 150 | — | 3 | 205 | 190 | 12 | 18 [17,57…18] | 5 | 1 | 8 |
| 160 | — | 3 | 220 | 205 | 12 | 20 [19,48…20] | 5 | 1 | 8 |
| 170 | — | 3 | 230 | 210 | 16 | 20 [19,48…20] | 7 | 1 | 8 |
| 180 | — | 3 | 245 | 225 | 16 | 20 [19,48…20] | 7 | 1 | 8 |
| 190 | — | 3 | 260 | 240 | 16 | 20 [19,48…20] | 7 | 1 | 8 |
| 200 | — | 3 | 270 | 250 | 16 | 22 [21,48…22] | 7 | 1 | 8 |
Выбрать строку DIN 1804:1971-03
- d₂
- Наружный диаметр.
- d₃
- Диаметр опорного уступа.
- b
- Ширина шлица.
- h
- Полная высота.
- t
- Радиальная глубина шлица.
- z
- Высота опорного уступа.
- n
- Число шлицев.
Исполнения
- w — незакалённая
- h — закалённая, торцы шлифованы
Требования и конструкция
- Историческая редакция марта 1971: метрическая мелкая резьба 4H. Числовые пределы 4H отдельно не назначены.
- Исполнение w — незакалённое, нешлифованное; h — закалённое HRC 60±2, кроме резьбы, плоские торцы шлифованы. Материал и исполнение подтверждаются в заказе.
- Опорой всегда служит выступающий ступенчатый торец d₃. В примере документа используется стопорная шайба DIN 462; конкретное сопряжение проверяется отдельно.
- Шлицы: 4 до М42, 6 от М45 до М120, 8 начиная с М125.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| β | Включённый угол входа | 120 | ° |
Источник размеров: DIN 1804:1971-03, 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М60×1,5-4H-w DIN 1804:1971-03
Начальный пример. 1971-03
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 60 | M / 4H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. мелкий шаг. Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Наружный диаметр | 90 | h11 | — | — | мм | Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Диаметр опорного уступа | 80 | — | — | — | мм | Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Ширина шлица | 10 | — | — | — | мм | Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Полная высота | 13 | h14 | 12,57 | 13 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Радиальная глубина шлица | 4 | — | — | — | мм | Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Высота опорного уступа | 0,5 | — | — | — | мм | Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Число шлицев | 6 | — | — | — | шт. | Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Включённый угол входа | 120 | — | — | — | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
| Внутренний диаметр резьбы | 58,376 | 4H | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 59,026 | 4H | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 60 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 1804:1971-03; 1971-03; Лист 1, чертёж и полная таблица; лист 2, пример применения |
