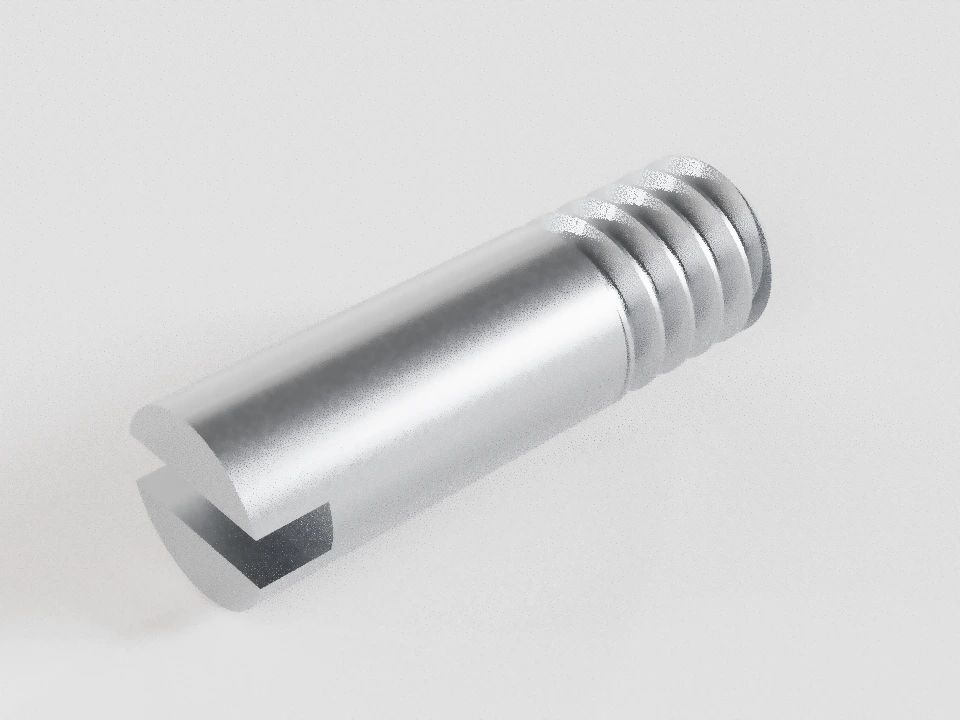

Пример: DIN 427 · М1.2×4 · исполнение shank — предметная 3D-модель
Пример: DIN 427 · М1.2×4 · исполнение shank

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Винты · размеры и применение

DIN 427

Безголовочные винты со шлицем и гладким стержнем

Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.

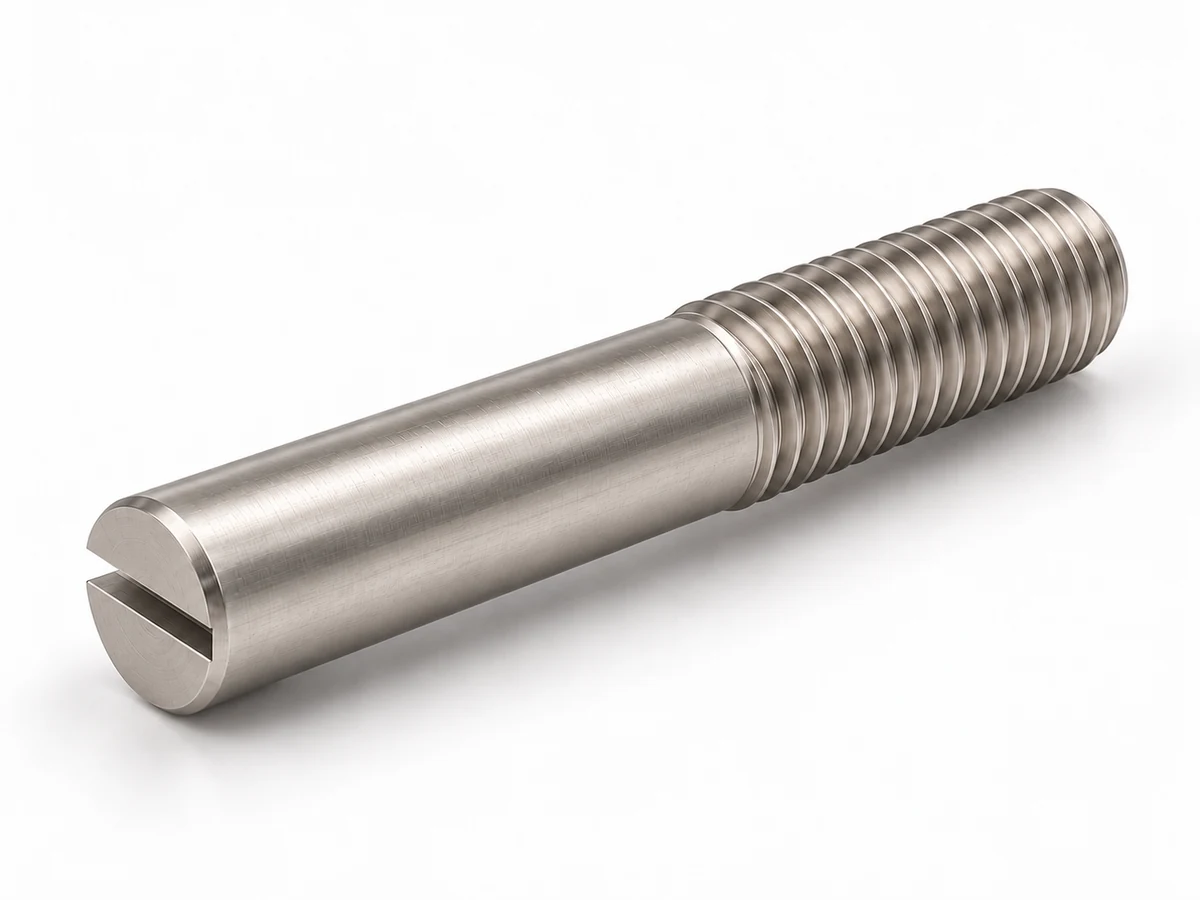

DIN 427 — предметная иллюстрация
DIN 427Предметная иллюстрация

Размер и исполнение

Исходный пример; таблицы доступны без JavaScript.

DIN 427:1986-09 · М1,2×0,25 · l=4 мм · С гладкой частью · класс F · 6h

l — полная длина между торцами безголовочного винта. b отсчитывается от резьбового конца; d_s — диаметр гладкого стержня. Торец с прямым шлицем имеет d_f=0,8d и фаску 90–120°.

Основной (крупный) шаг P=0,25 мм. Резьба только на части длины. b+2P/0, x₁≤2,5P и u≤2P имеют разные базы. Номинальное l−b — справочная разность; точная длина гладкого участка с учётом перехода требует чертежа.

Безголовочный винт с частичной резьбой · DIN 427:1986-09l 4b 1,4l−b 2,6d_s 1,2x₁ ≤ 0,625 · u ≤ 0,5b включает u; l−b — справочно. Фаски и сбег показаны условно.
Торец привода с прямым шлицем · DIN 427:1986-09n 0,26…0,4d_f 0,96Прямой шлиц на гладком торце; это не отдельная головка.
Продольное сечение через шлиц · DIN 427:1986-09l 4b 1,4l−b 2,6d_s 1,2x₁ ≤ 0,625 · u ≤ 0,5b включает u; l−b — справочно. Фаски и сбег показаны условно.
Узел шлица и фаски · DIN 427:1986-09t 0,4…0,52d_f 0,96α 90…120 · n 0,26…0,4Глубина t — от торца; радиус дна шлица отдельно не задан.

Выберите размер на схеме или в таблице для подсветки и пояснения.

ПараметрНоминалМинимумМаксимумОснование и пояснение
dНоминальный диаметр · мм1,2——DIN427:1986, стр2
PШаг резьбы · мм0,25——DIN427:1986, стр2
lПолная длина безголовочного винта · мм43,754,25DIN427:1986, стр2, заполненная клетка
d_sДиаметр гладкого стержня · мм1,21,061,2DIN427:1986, рисунок/таблица стр2
d_fДиаметр торца со шлицем · мм0,96——Рисунок: d_f=0,8d; это торец привода, не резьбовой конец.DIN427:1986, рисунок/таблица стр2
αУгол фаски торца привода · °—90120DIN427:1986, рисунок/таблица стр2
n₀Базовый размер шлица · мм0,2——DIN427:1986, рисунок/таблица стр2
nПредельная ширина шлица · мм—0,260,4DIN427:1986, рисунок/таблица стр2
tГлубина шлица от торца · мм—0,40,52DIN427:1986, рисунок/таблица стр2
x₁Предельный сбег · мм——0,625Рисунок: x₁≤2,5P, DIN76-1.DIN427:1986, рисунок/таблица стр2
uНеполная резьба конца · мм——0,5Рисунок: u≤2P. Конец DIN78-K; точный профиль проверяется отдельно.DIN427:1986, рисунок/таблица стр2
bРезьбовой участок от свободного конца · мм1,41,41,9Таблица: +2P/0. Участок включает неполную резьбу u; не весь винт.DIN427:1986, стр2, заполненная клетка
l−bОт торца привода до начала b · мм2,6——Разность номиналов; не допуск гладкой части.DIN427:1986, стр2, заполненная клетка
lsПрямая гладкая часть · мм———Сбег x₁ уменьшает прямую гладкую часть; l−b не подменяет её длину.DIN427:1986, стр2, заполненная клетка
Отдать в изготовление

Как применяется

Регулировка винтом с гладким участком

Резьбовая часть перемещается в условном корпусе, гладкая часть проходит через направляющую. Посадку, удерживающую силу и момент по этой схеме не назначают.

Гладкий участок и резьба в условном узле · DIN 427:1986-09Подвод винтаОтветные детали условные; посадку и усилие согласуют отдельно.

Условные детали узла не входят в размерные таблицы винта.

Полный ряд принятой основы

DIN 427:1986-09 · С гладкой частью · класс F · 6h — таблицы всего принятого ряда

Вся заполненная коммерческая матрица1986: М1–М20, l2,5–60 в собственных границах каждого диаметра. Промежуточные клетки не достроены.

dPd_sДиаметр гладкого стержняd_fДиаметр торца со шлицемαУгол фаски торца приводаn₀Базовый размер шлицаnПредельная ширина шлицаtГлубина шлица от торцаx₁Предельный сбегuНеполная резьба концаДлины l
10,251min 0,86; max 10,8min —; max —90…120min 90; max 1200,2min —; max —0,26…0,4min 0,26; max 0,40,4…0,52min 0,4; max 0,52≤ 0,625min —; max 0,625≤ 0,5min —; max 0,52,5; 3; 4
1,20,251,2min 1,06; max 1,20,96min —; max —90…120min 90; max 1200,2min —; max —0,26…0,4min 0,26; max 0,40,4…0,52min 0,4; max 0,52≤ 0,625min —; max 0,625≤ 0,5min —; max 0,53; 4
1,40,31,4min 1,26; max 1,41,12min —; max —90…120min 90; max 1200,2min —; max —0,26…0,4min 0,26; max 0,40,48…0,63min 0,48; max 0,63≤ 0,75min —; max 0,75≤ 0,6min —; max 0,63; 4; 5
Длины, пределы, ls и lg по каждой строке
d / PlminmaxИсполнение резьбыblslg
М1×0,252,52,32,7Частичная1,2не установлено1,3
М1×0,2532,83,2Частичная1,2не установлено1,8
М1×0,2543,754,25Частичная1,2не установлено2,8
М1,2×0,2532,83,2Частичная1,4не установлено1,6
М1,2×0,2543,754,25Частичная1,4не установлено2,6
М1,4×0,332,83,2Частичная1,7не установлено1,3
М1,4×0,343,754,25Частичная1,7не установлено2,3
М1,4×0,354,755,25Частичная1,7не установлено3,3

* Непредпочтительный размер. Прочерк не является нулём.

DIN 427:1986-09 · С гладкой частью · класс A · 6g — таблицы всего принятого ряда

Вся заполненная коммерческая матрица1986: М1–М20, l2,5–60 в собственных границах каждого диаметра. Промежуточные клетки не достроены.

dPd_sДиаметр гладкого стержняd_fДиаметр торца со шлицемαУгол фаски торца приводаn₀Базовый размер шлицаnПредельная ширина шлицаtГлубина шлица от торцаx₁Предельный сбегuНеполная резьба концаДлины l
1,60,351,6min 1,46; max 1,61,28min —; max —90…120min 90; max 1200,25min —; max —0,31…0,45min 0,31; max 0,450,56…0,74min 0,56; max 0,74≤ 0,875min —; max 0,875≤ 0,7min —; max 0,74; 5; 6
20,42min 1,86; max 21,6min —; max —90…120min 90; max 1200,25min —; max —0,31…0,45min 0,31; max 0,450,64…0,84min 0,64; max 0,84≤ 1min —; max 1≤ 0,8min —; max 0,85; 6; 8
2,50,452,5min 2,36; max 2,52min —; max —90…120min 90; max 1200,4min —; max —0,46…0,6min 0,46; max 0,60,72…0,95min 0,72; max 0,95≤ 1,125min —; max 1,125≤ 0,9min —; max 0,95; 6; 8; 10
30,53min 2,86; max 32,4min —; max —90…120min 90; max 1200,4min —; max —0,46…0,6min 0,46; max 0,60,8…1,05min 0,8; max 1,05≤ 1,25min —; max 1,25≤ 1min —; max 16; 8; 10
3,50,63,5min 3,32; max 3,52,8min —; max —90…120min 90; max 1200,5min —; max —0,56…0,8min 0,56; max 0,80,96…1,21min 0,96; max 1,21≤ 1,5min —; max 1,5≤ 1,2min —; max 1,28 *; 10 *; 12 *
40,74min 3,82; max 43,2min —; max —90…120min 90; max 1200,6min —; max —0,66…0,8min 0,66; max 0,81,12…1,42min 1,12; max 1,42≤ 1,75min —; max 1,75≤ 1,4min —; max 1,48; 10; 12; 14 *
50,85min 4,82; max 54min —; max —90…120min 90; max 1200,8min —; max —0,86…1min 0,86; max 11,28…1,63min 1,28; max 1,63≤ 2min —; max 2≤ 1,6min —; max 1,610; 12; 14 *; 16
616min 5,82; max 64,8min —; max —90…120min 90; max 1201min —; max —1,06…1,2min 1,06; max 1,21,6…2min 1,6; max 2≤ 2,5min —; max 2,5≤ 2min —; max 212; 14 *; 16; 20
81,258min 7,78; max 86,4min —; max —90…120min 90; max 1201,2min —; max —1,26…1,51min 1,26; max 1,512…2,5min 2; max 2,5≤ 3,125min —; max 3,125≤ 2,5min —; max 2,516; 20; 25
101,510min 9,78; max 108min —; max —90…120min 90; max 1201,6min —; max —1,66…1,91min 1,66; max 1,912,4…3min 2,4; max 3≤ 3,75min —; max 3,75≤ 3min —; max 320; 25; 30; 35
121,7512min 11,73; max 129,6min —; max —90…120min 90; max 1202min —; max —2,06…2,31min 2,06; max 2,312,8…3,7min 2,8; max 3,7≤ 4,375min —; max 4,375≤ 3,5min —; max 3,525; 30; 35; 40
14214min 13,73; max 1411,2min —; max —90…120min 90; max 1202min —; max —2,06…2,31min 2,06; max 2,313,2…4,2min 3,2; max 4,2≤ 5min —; max 5≤ 4min —; max 425 *; 30 *; 35 *; 40 *; 45 *
16216min 15,73; max 1612,8min —; max —90…120min 90; max 1202,5min —; max —2,56…2,81min 2,56; max 2,813,2…4,2min 3,2; max 4,2≤ 5min —; max 5≤ 4min —; max 430; 35; 40; 45; 50
182,518min 17,73; max 1814,4min —; max —90…120min 90; max 1203min —; max —3,06…3,31min 3,06; max 3,314…5,2min 4; max 5,2≤ 6,25min —; max 6,25≤ 5min —; max 530 *; 35 *; 40 *; 45 *; 50 *; 55 *; 60 *
202,520min 19,67; max 2016min —; max —90…120min 90; max 1203min —; max —3,06…3,31min 3,06; max 3,314…5,2min 4; max 5,2≤ 6,25min —; max 6,25≤ 5min —; max 535; 40; 45; 50; 55; 60
Длины, пределы, ls и lg по каждой строке
d / PlminmaxИсполнение резьбыblslg
М1,6×0,3543,754,25Частичная1,9не установлено2,1
М1,6×0,3554,755,25Частичная1,9не установлено3,1
М1,6×0,3565,76,3Частичная1,9не установлено4,1
М2×0,454,755,25Частичная2,4не установлено2,6
М2×0,465,76,3Частичная2,4не установлено3,6
М2×0,487,78,3Частичная2,4не установлено5,6
М2,5×0,4554,755,25Частичная3не установлено2
М2,5×0,4565,76,3Частичная3не установлено3
М2,5×0,4587,78,3Частичная3не установлено5
М2,5×0,45109,710,3Частичная3не установлено7
М3×0,565,76,3Частичная3,6не установлено2,4
М3×0,587,78,3Частичная3,6не установлено4,4
М3×0,5109,710,3Частичная3,6не установлено6,4
М3,5×0,687,78,3Частичная4,2не установлено3,8
М3,5×0,6109,710,3Частичная4,2не установлено5,8
М3,5×0,61211,712,3Частичная4,2не установлено7,8
М4×0,787,78,3Частичная4,8не установлено3,2
М4×0,7109,710,3Частичная4,8не установлено5,2
М4×0,71211,712,3Частичная4,8не установлено7,2
М4×0,71413,714,3Частичная4,8не установлено9,2
М5×0,8109,710,3Частичная6не установлено4
М5×0,81211,712,3Частичная6не установлено6
М5×0,81413,714,3Частичная6не установлено8
М5×0,81615,716,3Частичная6не установлено10
М6×11211,712,3Частичная7,2не установлено4,8
М6×11413,714,3Частичная7,2не установлено6,8
М6×11615,716,3Частичная7,2не установлено8,8
М6×12019,620,4Частичная7,2не установлено12,8
М8×1,251615,716,3Частичная9,6не установлено6,4
М8×1,252019,620,4Частичная9,6не установлено10,4
М8×1,252524,625,4Частичная9,6не установлено15,4
М10×1,52019,620,4Частичная12не установлено8
М10×1,52524,625,4Частичная12не установлено13
М10×1,53029,630,4Частичная12не установлено18
М10×1,53534,535,5Частичная12не установлено23
М12×1,752524,625,4Частичная14не установлено11
М12×1,753029,630,4Частичная14не установлено16
М12×1,753534,535,5Частичная14не установлено21
М12×1,754039,540,5Частичная14не установлено26
М14×22524,625,4Частичная16не установлено9
М14×23029,630,4Частичная16не установлено14
М14×23534,535,5Частичная16не установлено19
М14×24039,540,5Частичная16не установлено24
М14×24544,545,5Частичная16не установлено29
М16×23029,630,4Частичная18не установлено12
М16×23534,535,5Частичная18не установлено17
М16×24039,540,5Частичная18не установлено22
М16×24544,545,5Частичная18не установлено27
М16×25049,550,5Частичная18не установлено32
М18×2,53029,630,4Частичная20не установлено10
М18×2,53534,535,5Частичная20не установлено15
М18×2,54039,540,5Частичная20не установлено20
М18×2,54544,545,5Частичная20не установлено25
М18×2,55049,550,5Частичная20не установлено30
М18×2,55554,455,6Частичная20не установлено35
М18×2,56059,460,6Частичная20не установлено40
М20×2,53534,535,5Частичная22не установлено13
М20×2,54039,540,5Частичная22не установлено18
М20×2,54544,545,5Частичная22не установлено23
М20×2,55049,550,5Частичная22не установлено28
М20×2,55554,455,6Частичная22не установлено33
М20×2,56059,460,6Частичная22не установлено38

* Непредпочтительный размер. Прочерк не является нулём.

Отдать в изготовление

Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».

Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.

Добавить в заявку

Сначала подготовьте и проверьте выбранное исполнение.

Документы и область проверки

DIN 427:1986-09

Вся заполненная коммерческая матрица1986: М1–М20, l2,5–60 в собственных границах каждого диаметра. Промежуточные клетки не достроены.

Класс точности F / A. Поле резьбы: До М1,4 включительно 6h / F; от М1,6 — 6g / A.

DIN427:1986-09 отменён и заменён DIN EN ISO2342:2004-05 по официальной записи издателя. Замена не доказывает взаимозаменяемость; новая ISO-карточка не создана. М1/М1,2/М1,4: классF, поле6h. М1,6–М20: классA, поле6g. М3,5/М14/М18 и l14 непредпочтительные. Таблица3: сталь14H/22H, нержавеющаяA1-50, сплавCuZn/CU2/CU3. Класс твёрдости не подменяет класс прочности обычного болта; свойства заказа не назначены. Поверхность/дефекты/покрытие/приёмка — по ссылочным DIN267. Конкретные материал, покрытие и контроль согласуются отдельно. Длины свыше60 с шагом10 разрешены текстом без верхней границы; конечная матрица ими не дополнена.

Официальная запись документа: обозначение и статус

Направляющая, корпус и зазоры условные; не входят в таблицу винта.

Наличие гладкого участка не подтверждает посадку, удержание или невыпадаемость.
