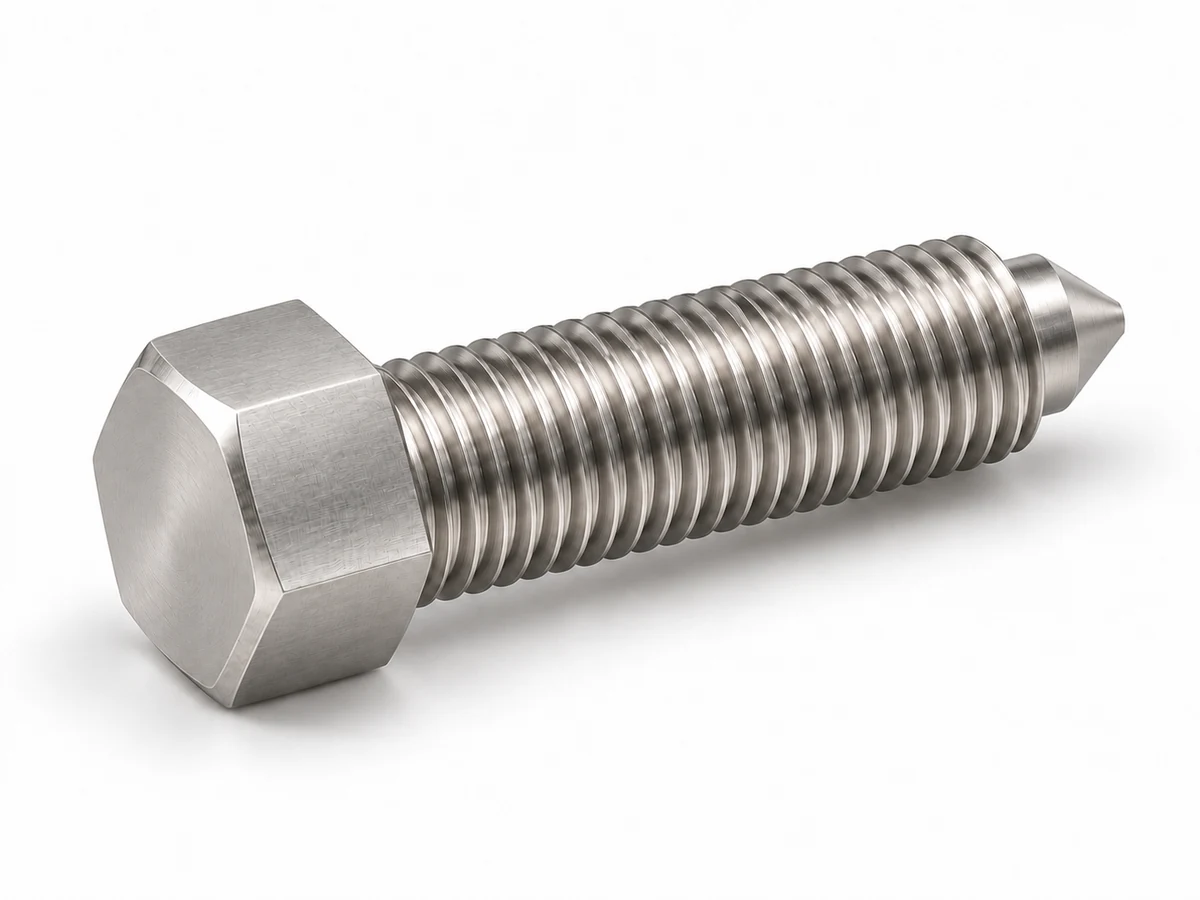

DIN 564
Винты с уменьшенной шестигранной головкой и концом Asp
Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.
Размер и исполнение
Исходный пример; таблицы доступны без JavaScript.

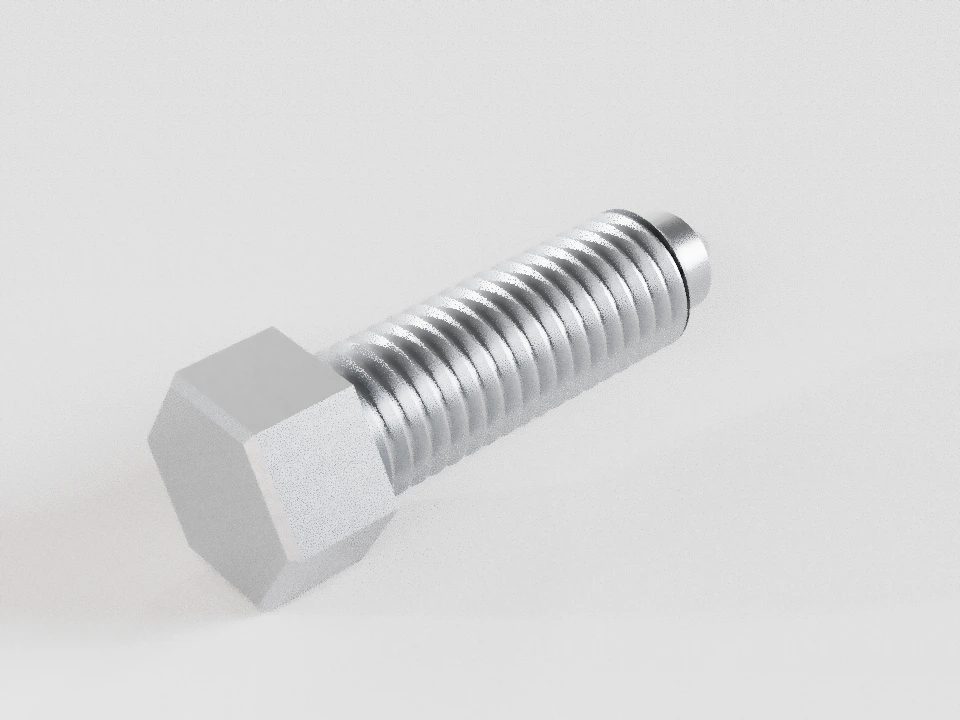

DIN 564:1995-02 · М12×1,75 · l=40 мм · Актуальный размер под ключ; класс A; недорез
Длина l — от опоры под головкой до плоского торца конца Asp. Головка исключена, цилиндрическая часть и усечённый конус включены.
Основной (крупный) шаг P=1,75 мм. Конец Asp DIN 78: короткий цилиндрический участок с усечённым конусом. z₂ включает конус, z₅ — его приблизительная длина. l включает весь конец, головка k не входит.
Выберите размер на схеме или в таблице для подсветки и пояснения.
| Параметр | Номинал | Минимум | Максимум | Основание и пояснение |
|---|---|---|---|---|
| dНоминальный диаметр · мм | 12 | — | — | Таблица 1 |
| PШаг резьбы · мм | 1,75 | — | — | Таблица 1 |
| lДлина под головкой вместе с концом · мм | 40 | 39,5 | 40,5 | Пределы таблицы1; l включает конец Asp.DIN564:1995, таблица1, коммерческий ряд |
| SРазмер под ключ · мм | 16 | 15,73 | 16 | DIN564:1995, таблица1/рисунок |
| eДиаметр по углам · мм | — | 17,77 | — | DIN564:1995, таблица1/рисунок |
| kВысота головки · мм | 9 | 8,82 | 9,18 | DIN564:1995, таблица1/рисунок |
| kwМинимальная высота захвата ключом · мм | — | 6,2 | — | Диаметр e должен сохраняться в пределах kw.DIN564:1995, таблица1/рисунок |
| αФаска головки · ° | — | 15 | 30 | DIN564:1995, таблица1/рисунок |
| DВерхняя окружность фаски · мм | — | — | — | Численный диаметр не задан; контур фаски условный.DIN564:1995, таблица1/рисунок |
| dpДиаметр цилиндрической части конца Asp · мм | 8,5 | 8,28 | 8,5 | DIN564:1995, таблица1/рисунок |
| z₂Полная длина конца Asp · мм | 6 | 6 | 6,3 | z₂ от перехода до торца включает цилиндрическую часть и конус; не только цилиндр.DIN564:1995, таблица1/рисунок |
| γПереход к концу · ° | ≈ 45 | — | — | DIN564:1995, таблица1/рисунок |
| uНеполная резьба у конца · мм | — | — | 3,5 | Рисунок 1: u≤2P для выбранного шага.DIN564:1995, таблица1/рисунок |
| a₁Недорез под головкой · мм | — | — | 5,25 | Таблица 1: a₁ max; для формы Ri геометрия проточки требует DIN 76-1.DIN564:1995, таблица1/рисунок |
| rРадиус под головкой · мм | — | 0,6 | — | DIN564:1995, таблица1/рисунок |
| daДиаметр перехода под головкой · мм | — | — | 13,7 | DIN564:1995, таблица1/рисунок |
| fШирина проточки Ri · мм | не применяется | — | — | DIN564:1995, таблица1/рисунок |
| z₅Длина усечённого конуса · мм | ≈ 3,5 | — | — | На рисунке z₅; в строке исторического экземпляра напечатано a₅. Приближённая длина, не точная база для вычисления диаметра торца.DIN564:1995, таблица1/рисунок |
| βУгол рабочего конуса · ° | 90 | 90 | 92 | Рисунок:90°+2°/0.DIN564:1995, таблица1/рисунок |
| dₜДиаметр плоского усечения · мм | — | — | — | Непосредственно таблицей не задан; не вычислен как точный размер из приблизительного z₅.DIN564:1995, таблица1/рисунок |
| bДлина полного профиля резьбы · мм | — | — | — | Число l не равно длине полного профиля: исключаются концевые переходы.DIN564:1995, таблица1, коммерческий ряд |
| lsОтдельный гладкий стержень · мм | не применяется | — | — | DIN564:1995, таблица1, коммерческий ряд |
| lgНачало полного профиля · мм | — | — | — | DIN564:1995, таблица1, коммерческий ряд |
Как применяется
Установка концом Asp
Винт перемещается в резьбовом корпусе; короткий конец с усечённым конусом входит в согласованное гнездо ответной детали. Размеры сопряжения рассчитывают отдельно.
Условные детали узла не входят в размерные таблицы винта.
Сравнение размерных ветвей
Совпадение отдельных размеров не устанавливает взаимозаменяемость, прочность и требования контроля.
Полный ряд принятой основы
DIN 564:1995-02 · Актуальный размер под ключ; класс A; недорез — таблицы всего принятого ряда
Вся коммерческая матрица DIN 564:1995: М6–М36, l12–200; основной шаг и перечисленные М20×2/М24×2/М30×2/М36×3. Ремонтный ключ S17/S19 для М12/М16 и проточка Ri отдельно.
| d | P | SРазмер под ключ | eДиаметр по углам | kВысота головки | kwМинимальная высота захвата ключом | αФаска головки | DВерхняя окружность фаски | dpДиаметр цилиндрической части конца Asp | z₂Полная длина конца Asp | γПереход к концу | uНеполная резьба у конца | a₁Недорез под головкой | rРадиус под головкой | daДиаметр перехода под головкой | fШирина проточки Ri | z₅Длина усечённого конуса | βУгол рабочего конуса | dₜДиаметр плоского усечения | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 1 | 8min 7,78; max 8 | ≥ 8,79min 8,79; max — | 5min 4,85; max 5,15 | ≥ 3,4min 3,4; max — | 15…30min 15; max 30 | не установленоmin —; max — | 4min 3,82; max 4 | 3min 3; max 3,25 | ≈ 45min —; max — | ≤ 2min —; max 2 | ≤ 3min —; max 3 | ≥ 0,25min 0,25; max — | ≤ 6,8min —; max 6,8 | не применяетсяmin —; max — | ≈ 1,75min —; max — | 90min 90; max 92 | не установленоmin —; max — | 12; 14 *; 16; 18 *; 20; 25; 30 |
| 8 | 1,25 | 10min 9,78; max 10 | ≥ 11,05min 11,05; max — | 6min 5,85; max 6,15 | ≥ 4,1min 4,1; max — | 15…30min 15; max 30 | не установленоmin —; max — | 5,5min 5,32; max 5,5 | 4min 4; max 4,3 | ≈ 45min —; max — | ≤ 2,5min —; max 2,5 | ≤ 3,75min —; max 3,75 | ≥ 0,4min 0,4; max — | ≤ 9,2min —; max 9,2 | не применяетсяmin —; max — | ≈ 2,5min —; max — | 90min 90; max 92 | не установленоmin —; max — | 16; 18 *; 20; 25; 30; 35; 40 |
| 10 | 1,5 | 13min 12,73; max 13 | ≥ 14,38min 14,38; max — | 7min 6,82; max 7,18 | ≥ 4,8min 4,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 7min 6,78; max 7 | 5min 5; max 5,3 | ≈ 45min —; max — | ≤ 3min —; max 3 | ≤ 4,5min —; max 4,5 | ≥ 0,4min 0,4; max — | ≤ 11,2min —; max 11,2 | не применяетсяmin —; max — | ≈ 3min —; max — | 90min 90; max 92 | не установленоmin —; max — | 20; 25; 30; 35; 40; 45; 50 |
| 12 | 1,75 | 16min 15,73; max 16 | ≥ 17,77min 17,77; max — | 9min 8,82; max 9,18 | ≥ 6,2min 6,2; max — | 15…30min 15; max 30 | не установленоmin —; max — | 8,5min 8,28; max 8,5 | 6min 6; max 6,3 | ≈ 45min —; max — | ≤ 3,5min —; max 3,5 | ≤ 5,25min —; max 5,25 | ≥ 0,6min 0,6; max — | ≤ 13,7min —; max 13,7 | не применяетсяmin —; max — | ≈ 3,5min —; max — | 90min 90; max 92 | не установленоmin —; max — | 25; 30; 35; 40; 45; 50; 60; 70 |
| 16 | 2 | 18min 17,73; max 18 | ≥ 19,92min 19,92; max — | 11min 10,79; max 11,21 | ≥ 7,6min 7,6; max — | 15…30min 15; max 30 | не установленоmin —; max — | 12min 11,73; max 12 | 8min 8; max 8,36 | ≈ 45min —; max — | ≤ 4min —; max 4 | ≤ 6min —; max 6 | ≥ 0,6min 0,6; max — | ≤ 17,7min —; max 17,7 | не применяетсяmin —; max — | ≈ 4,5min —; max — | 90min 90; max 92 | не установленоmin —; max — | 30; 35; 40; 45; 50; 60; 70; 80; 90 |
| 20 | 2,5 | 24min 23,67; max 24 | ≥ 26,75min 26,75; max — | 14min 13,79; max 14,21 | ≥ 9,7min 9,7; max — | 15…30min 15; max 30 | не установленоmin —; max — | 15min 14,73; max 15 | 10min 10; max 10,36 | ≈ 45min —; max — | ≤ 5min —; max 5 | ≤ 7,5min —; max 7,5 | ≥ 0,8min 0,8; max — | ≤ 22,4min —; max 22,4 | не применяетсяmin —; max — | ≈ 5min —; max — | 90min 90; max 92 | не установленоmin —; max — | 40; 45; 50; 60; 70; 80; 90; 100 |
| 20 | 2 | 24min 23,67; max 24 | ≥ 26,75min 26,75; max — | 14min 13,79; max 14,21 | ≥ 9,7min 9,7; max — | 15…30min 15; max 30 | не установленоmin —; max — | 15min 14,73; max 15 | 10min 10; max 10,36 | ≈ 45min —; max — | ≤ 4min —; max 4 | ≤ 7,5min —; max 7,5 | ≥ 0,8min 0,8; max — | ≤ 22,4min —; max 22,4 | не применяетсяmin —; max — | ≈ 5min —; max — | 90min 90; max 92 | не установленоmin —; max — | 40; 45; 50; 60; 70; 80; 90; 100 |
| 24 | 3 | 30min 29,67; max 30 | ≥ 33,53min 33,53; max — | 17min 16,79; max 17,21 | ≥ 11,8min 11,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 18min 17,73; max 18 | 12min 12; max 12,43 | ≈ 45min —; max — | ≤ 6min —; max 6 | ≤ 9min —; max 9 | ≥ 0,8min 0,8; max — | ≤ 26,4min —; max 26,4 | не применяетсяmin —; max — | ≈ 6min —; max — | 90min 90; max 92 | не установленоmin —; max — | 45; 50; 60; 70; 80; 90; 100; 120 |
| 24 | 2 | 30min 29,67; max 30 | ≥ 33,53min 33,53; max — | 17min 16,79; max 17,21 | ≥ 11,8min 11,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 18min 17,73; max 18 | 12min 12; max 12,43 | ≈ 45min —; max — | ≤ 4min —; max 4 | ≤ 9min —; max 9 | ≥ 0,8min 0,8; max — | ≤ 26,4min —; max 26,4 | не применяетсяmin —; max — | ≈ 6min —; max — | 90min 90; max 92 | не установленоmin —; max — | 45; 50; 60; 70; 80; 90; 100; 120 |
| 30 | 3,5 | 36min 35,38; max 36 | ≥ 39,98min 39,98; max — | 21min 20,74; max 21,26 | ≥ 14,5min 14,5; max — | 15…30min 15; max 30 | не установленоmin —; max — | 23min 22,67; max 23 | 15min 15; max 15,43 | ≈ 45min —; max — | ≤ 7min —; max 7 | ≤ 10,5min —; max 10,5 | ≥ 1min 1; max — | ≤ 33,4min —; max 33,4 | не применяетсяmin —; max — | ≈ 8min —; max — | 90min 90; max 92 | не установленоmin —; max — | 60; 70; 80; 90; 100; 120; 140; 160 |
| 30 | 2 | 36min 35,38; max 36 | ≥ 39,98min 39,98; max — | 21min 20,74; max 21,26 | ≥ 14,5min 14,5; max — | 15…30min 15; max 30 | не установленоmin —; max — | 23min 22,67; max 23 | 15min 15; max 15,43 | ≈ 45min —; max — | ≤ 4min —; max 4 | ≤ 10,5min —; max 10,5 | ≥ 1min 1; max — | ≤ 33,4min —; max 33,4 | не применяетсяmin —; max — | ≈ 8min —; max — | 90min 90; max 92 | не установленоmin —; max — | 60; 70; 80; 90; 100; 120; 140; 160 |
| 36 | 4 | 46min 45,38; max 46 | ≥ 51,28min 51,28; max — | 25min 24,74; max 25,26 | ≥ 17,3min 17,3; max — | 15…30min 15; max 30 | не установленоmin —; max — | 28min 27,67; max 28 | 18min 18; max 18,43 | ≈ 45min —; max — | ≤ 8min —; max 8 | ≤ 12min —; max 12 | ≥ 1min 1; max — | ≤ 39,4min —; max 39,4 | не применяетсяmin —; max — | ≈ 10min —; max — | 90min 90; max 92 | не установленоmin —; max — | 80; 90; 100; 120; 140; 160; 180; 200 |
| 36 | 3 | 46min 45,38; max 46 | ≥ 51,28min 51,28; max — | 25min 24,74; max 25,26 | ≥ 17,3min 17,3; max — | 15…30min 15; max 30 | не установленоmin —; max — | 28min 27,67; max 28 | 18min 18; max 18,43 | ≈ 45min —; max — | ≤ 6min —; max 6 | ≤ 12min —; max 12 | ≥ 1min 1; max — | ≤ 39,4min —; max 39,4 | не применяетсяmin —; max — | ≈ 10min —; max — | 90min 90; max 92 | не установленоmin —; max — | 80; 90; 100; 120; 140; 160; 180; 200 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М6×1 | 12 | 11,65 | 12,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 14 | 13,65 | 14,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 16 | 15,65 | 16,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 18 | 17,65 | 18,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 20 | 19,58 | 20,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 16 | 15,65 | 16,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 18 | 17,65 | 18,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 20 | 19,58 | 20,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 20 | 19,58 | 20,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
DIN 564:1995-02 · Актуальный размер под ключ; класс A; проточка Ri — требует уточнения — таблицы всего принятого ряда
Вся коммерческая матрица DIN 564:1995: М6–М36, l12–200; основной шаг и перечисленные М20×2/М24×2/М30×2/М36×3. Ремонтный ключ S17/S19 для М12/М16 и проточка Ri отдельно.
| d | P | SРазмер под ключ | eДиаметр по углам | kВысота головки | kwМинимальная высота захвата ключом | αФаска головки | DВерхняя окружность фаски | dpДиаметр цилиндрической части конца Asp | z₂Полная длина конца Asp | γПереход к концу | uНеполная резьба у конца | a₁Недорез под головкой | rРадиус под головкой | daДиаметр перехода под головкой | fШирина проточки Ri | z₅Длина усечённого конуса | βУгол рабочего конуса | dₜДиаметр плоского усечения | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 1 | 8min 7,78; max 8 | ≥ 8,79min 8,79; max — | 5min 4,85; max 5,15 | ≥ 3,4min 3,4; max — | 15…30min 15; max 30 | не установленоmin —; max — | 4min 3,82; max 4 | 3min 3; max 3,25 | ≈ 45min —; max — | ≤ 2min —; max 2 | не установленоmin —; max — | ≥ 0,25min 0,25; max — | ≤ 6,8min —; max 6,8 | не установленоmin —; max — | ≈ 1,75min —; max — | 90min 90; max 92 | не установленоmin —; max — | 12; 14 *; 16; 18 *; 20; 25; 30 |
| 8 | 1,25 | 10min 9,78; max 10 | ≥ 11,05min 11,05; max — | 6min 5,85; max 6,15 | ≥ 4,1min 4,1; max — | 15…30min 15; max 30 | не установленоmin —; max — | 5,5min 5,32; max 5,5 | 4min 4; max 4,3 | ≈ 45min —; max — | ≤ 2,5min —; max 2,5 | не установленоmin —; max — | ≥ 0,4min 0,4; max — | ≤ 9,2min —; max 9,2 | не установленоmin —; max — | ≈ 2,5min —; max — | 90min 90; max 92 | не установленоmin —; max — | 16; 18 *; 20; 25; 30; 35; 40 |
| 10 | 1,5 | 13min 12,73; max 13 | ≥ 14,38min 14,38; max — | 7min 6,82; max 7,18 | ≥ 4,8min 4,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 7min 6,78; max 7 | 5min 5; max 5,3 | ≈ 45min —; max — | ≤ 3min —; max 3 | не установленоmin —; max — | ≥ 0,4min 0,4; max — | ≤ 11,2min —; max 11,2 | не установленоmin —; max — | ≈ 3min —; max — | 90min 90; max 92 | не установленоmin —; max — | 20; 25; 30; 35; 40; 45; 50 |
| 12 | 1,75 | 16min 15,73; max 16 | ≥ 17,77min 17,77; max — | 9min 8,82; max 9,18 | ≥ 6,2min 6,2; max — | 15…30min 15; max 30 | не установленоmin —; max — | 8,5min 8,28; max 8,5 | 6min 6; max 6,3 | ≈ 45min —; max — | ≤ 3,5min —; max 3,5 | не установленоmin —; max — | ≥ 0,6min 0,6; max — | ≤ 13,7min —; max 13,7 | не установленоmin —; max — | ≈ 3,5min —; max — | 90min 90; max 92 | не установленоmin —; max — | 25; 30; 35; 40; 45; 50; 60; 70 |
| 16 | 2 | 18min 17,73; max 18 | ≥ 19,92min 19,92; max — | 11min 10,79; max 11,21 | ≥ 7,6min 7,6; max — | 15…30min 15; max 30 | не установленоmin —; max — | 12min 11,73; max 12 | 8min 8; max 8,36 | ≈ 45min —; max — | ≤ 4min —; max 4 | не установленоmin —; max — | ≥ 0,6min 0,6; max — | ≤ 17,7min —; max 17,7 | не установленоmin —; max — | ≈ 4,5min —; max — | 90min 90; max 92 | не установленоmin —; max — | 30; 35; 40; 45; 50; 60; 70; 80; 90 |
| 20 | 2,5 | 24min 23,67; max 24 | ≥ 26,75min 26,75; max — | 14min 13,79; max 14,21 | ≥ 9,7min 9,7; max — | 15…30min 15; max 30 | не установленоmin —; max — | 15min 14,73; max 15 | 10min 10; max 10,36 | ≈ 45min —; max — | ≤ 5min —; max 5 | не установленоmin —; max — | ≥ 0,8min 0,8; max — | ≤ 22,4min —; max 22,4 | не установленоmin —; max — | ≈ 5min —; max — | 90min 90; max 92 | не установленоmin —; max — | 40; 45; 50; 60; 70; 80; 90; 100 |
| 20 | 2 | 24min 23,67; max 24 | ≥ 26,75min 26,75; max — | 14min 13,79; max 14,21 | ≥ 9,7min 9,7; max — | 15…30min 15; max 30 | не установленоmin —; max — | 15min 14,73; max 15 | 10min 10; max 10,36 | ≈ 45min —; max — | ≤ 4min —; max 4 | не установленоmin —; max — | ≥ 0,8min 0,8; max — | ≤ 22,4min —; max 22,4 | не установленоmin —; max — | ≈ 5min —; max — | 90min 90; max 92 | не установленоmin —; max — | 40; 45; 50; 60; 70; 80; 90; 100 |
| 24 | 3 | 30min 29,67; max 30 | ≥ 33,53min 33,53; max — | 17min 16,79; max 17,21 | ≥ 11,8min 11,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 18min 17,73; max 18 | 12min 12; max 12,43 | ≈ 45min —; max — | ≤ 6min —; max 6 | не установленоmin —; max — | ≥ 0,8min 0,8; max — | ≤ 26,4min —; max 26,4 | не установленоmin —; max — | ≈ 6min —; max — | 90min 90; max 92 | не установленоmin —; max — | 45; 50; 60; 70; 80; 90; 100; 120 |
| 24 | 2 | 30min 29,67; max 30 | ≥ 33,53min 33,53; max — | 17min 16,79; max 17,21 | ≥ 11,8min 11,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 18min 17,73; max 18 | 12min 12; max 12,43 | ≈ 45min —; max — | ≤ 4min —; max 4 | не установленоmin —; max — | ≥ 0,8min 0,8; max — | ≤ 26,4min —; max 26,4 | не установленоmin —; max — | ≈ 6min —; max — | 90min 90; max 92 | не установленоmin —; max — | 45; 50; 60; 70; 80; 90; 100; 120 |
| 30 | 3,5 | 36min 35,38; max 36 | ≥ 39,98min 39,98; max — | 21min 20,74; max 21,26 | ≥ 14,5min 14,5; max — | 15…30min 15; max 30 | не установленоmin —; max — | 23min 22,67; max 23 | 15min 15; max 15,43 | ≈ 45min —; max — | ≤ 7min —; max 7 | не установленоmin —; max — | ≥ 1min 1; max — | ≤ 33,4min —; max 33,4 | не установленоmin —; max — | ≈ 8min —; max — | 90min 90; max 92 | не установленоmin —; max — | 60; 70; 80; 90; 100; 120; 140; 160 |
| 30 | 2 | 36min 35,38; max 36 | ≥ 39,98min 39,98; max — | 21min 20,74; max 21,26 | ≥ 14,5min 14,5; max — | 15…30min 15; max 30 | не установленоmin —; max — | 23min 22,67; max 23 | 15min 15; max 15,43 | ≈ 45min —; max — | ≤ 4min —; max 4 | не установленоmin —; max — | ≥ 1min 1; max — | ≤ 33,4min —; max 33,4 | не установленоmin —; max — | ≈ 8min —; max — | 90min 90; max 92 | не установленоmin —; max — | 60; 70; 80; 90; 100; 120; 140; 160 |
| 36 | 4 | 46min 45,38; max 46 | ≥ 51,28min 51,28; max — | 25min 24,74; max 25,26 | ≥ 17,3min 17,3; max — | 15…30min 15; max 30 | не установленоmin —; max — | 28min 27,67; max 28 | 18min 18; max 18,43 | ≈ 45min —; max — | ≤ 8min —; max 8 | не установленоmin —; max — | ≥ 1min 1; max — | ≤ 39,4min —; max 39,4 | не установленоmin —; max — | ≈ 10min —; max — | 90min 90; max 92 | не установленоmin —; max — | 80; 90; 100; 120; 140; 160; 180; 200 |
| 36 | 3 | 46min 45,38; max 46 | ≥ 51,28min 51,28; max — | 25min 24,74; max 25,26 | ≥ 17,3min 17,3; max — | 15…30min 15; max 30 | не установленоmin —; max — | 28min 27,67; max 28 | 18min 18; max 18,43 | ≈ 45min —; max — | ≤ 6min —; max 6 | не установленоmin —; max — | ≥ 1min 1; max — | ≤ 39,4min —; max 39,4 | не установленоmin —; max — | ≈ 10min —; max — | 90min 90; max 92 | не установленоmin —; max — | 80; 90; 100; 120; 140; 160; 180; 200 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М6×1 | 12 | 11,65 | 12,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 14 | 13,65 | 14,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 16 | 15,65 | 16,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 18 | 17,65 | 18,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 20 | 19,58 | 20,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 16 | 15,65 | 16,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 18 | 17,65 | 18,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 20 | 19,58 | 20,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 20 | 19,58 | 20,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
DIN 564:1995-02 · Ремонтный размер под ключ, приложение A; класс A; недорез — таблицы всего принятого ряда
Вся коммерческая матрица DIN 564:1995: М6–М36, l12–200; основной шаг и перечисленные М20×2/М24×2/М30×2/М36×3. Ремонтный ключ S17/S19 для М12/М16 и проточка Ri отдельно.
| d | P | SРазмер под ключ | eДиаметр по углам | kВысота головки | kwМинимальная высота захвата ключом | αФаска головки | DВерхняя окружность фаски | dpДиаметр цилиндрической части конца Asp | z₂Полная длина конца Asp | γПереход к концу | uНеполная резьба у конца | a₁Недорез под головкой | rРадиус под головкой | daДиаметр перехода под головкой | fШирина проточки Ri | z₅Длина усечённого конуса | βУгол рабочего конуса | dₜДиаметр плоского усечения | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 1,75 | 17min 16,73; max 17 | ≥ 18,9min 18,9; max — | 9min 8,82; max 9,18 | ≥ 6,2min 6,2; max — | 15…30min 15; max 30 | не установленоmin —; max — | 8,5min 8,28; max 8,5 | 6min 6; max 6,3 | ≈ 45min —; max — | ≤ 3,5min —; max 3,5 | ≤ 5,25min —; max 5,25 | ≥ 0,6min 0,6; max — | ≤ 13,7min —; max 13,7 | не применяетсяmin —; max — | ≈ 3,5min —; max — | 90min 90; max 92 | не установленоmin —; max — | 25; 30; 35; 40; 45; 50; 60; 70 |
| 16 | 2 | 19min 18,67; max 19 | ≥ 21,1min 21,1; max — | 11min 10,79; max 11,21 | ≥ 7,6min 7,6; max — | 15…30min 15; max 30 | не установленоmin —; max — | 12min 11,73; max 12 | 8min 8; max 8,36 | ≈ 45min —; max — | ≤ 4min —; max 4 | ≤ 6min —; max 6 | ≥ 0,6min 0,6; max — | ≤ 17,7min —; max 17,7 | не применяетсяmin —; max — | ≈ 4,5min —; max — | 90min 90; max 92 | не установленоmin —; max — | 30; 35; 40; 45; 50; 60; 70; 80; 90 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М12×1,75 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
DIN 564:1995-02 · Ремонтный размер под ключ, приложение A; класс A; проточка Ri — требует уточнения — таблицы всего принятого ряда
Вся коммерческая матрица DIN 564:1995: М6–М36, l12–200; основной шаг и перечисленные М20×2/М24×2/М30×2/М36×3. Ремонтный ключ S17/S19 для М12/М16 и проточка Ri отдельно.
| d | P | SРазмер под ключ | eДиаметр по углам | kВысота головки | kwМинимальная высота захвата ключом | αФаска головки | DВерхняя окружность фаски | dpДиаметр цилиндрической части конца Asp | z₂Полная длина конца Asp | γПереход к концу | uНеполная резьба у конца | a₁Недорез под головкой | rРадиус под головкой | daДиаметр перехода под головкой | fШирина проточки Ri | z₅Длина усечённого конуса | βУгол рабочего конуса | dₜДиаметр плоского усечения | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 1,75 | 17min 16,73; max 17 | ≥ 18,9min 18,9; max — | 9min 8,82; max 9,18 | ≥ 6,2min 6,2; max — | 15…30min 15; max 30 | не установленоmin —; max — | 8,5min 8,28; max 8,5 | 6min 6; max 6,3 | ≈ 45min —; max — | ≤ 3,5min —; max 3,5 | не установленоmin —; max — | ≥ 0,6min 0,6; max — | ≤ 13,7min —; max 13,7 | не установленоmin —; max — | ≈ 3,5min —; max — | 90min 90; max 92 | не установленоmin —; max — | 25; 30; 35; 40; 45; 50; 60; 70 |
| 16 | 2 | 19min 18,67; max 19 | ≥ 21,1min 21,1; max — | 11min 10,79; max 11,21 | ≥ 7,6min 7,6; max — | 15…30min 15; max 30 | не установленоmin —; max — | 12min 11,73; max 12 | 8min 8; max 8,36 | ≈ 45min —; max — | ≤ 4min —; max 4 | не установленоmin —; max — | ≥ 0,6min 0,6; max — | ≤ 17,7min —; max 17,7 | не установленоmin —; max — | ≈ 4,5min —; max — | 90min 90; max 92 | не установленоmin —; max — | 30; 35; 40; 45; 50; 60; 70; 80; 90 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М12×1,75 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Отдать в изготовление
Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».
Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.
Добавить в заявку
Документы и область проверки
DIN 564:1995-02
Вся коммерческая матрица DIN 564:1995: М6–М36, l12–200; основной шаг и перечисленные М20×2/М24×2/М30×2/М36×3. Ремонтный ключ S17/S19 для М12/М16 и проточка Ri отдельно.
Класс точности A. Поле резьбы: 6g.
Полный английский нормативный экземпляр1995 прочитан:5страниц. Издатель подтверждает действующую редакцию1995-02. Нажимные/установочные винты для перемещения и позиционирования при сопротивлении движению; не обычный болт на растяжение. Таблица2: сталь14H/22H, A2-50, медно-цинковыеCU2/CU3; классA, резьба6g. Конкретные свойства заказа не назначены. Для22H — чернение, покрытия/контроль по ссылочным документам. Проточка обозначается Ri по DIN962; прежний символ A заменён в1995. Торговые A/B не введены как собственные нормативные исполнения. М12/S17 иМ16/S19 из приложенияA предназначены для ремонта, не рекомендуются для нового проектирования.
Официальная запись документа: обозначение и статусОтветные детали и отверстия условные; не входят в размерную таблицу.
Посадка, давление, сила, момент и вибростойкость не установлены по внешнему виду.
