ГОСТ ISO 8673-2014 — Гайки шестигранные нормальные с мелкой резьбой (тип 1)
Гайки шестигранные нормальные с мелкой резьбой (тип 1). Размеры и предусмотренные шаги приведены по собственным таблицам выбранного документа.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

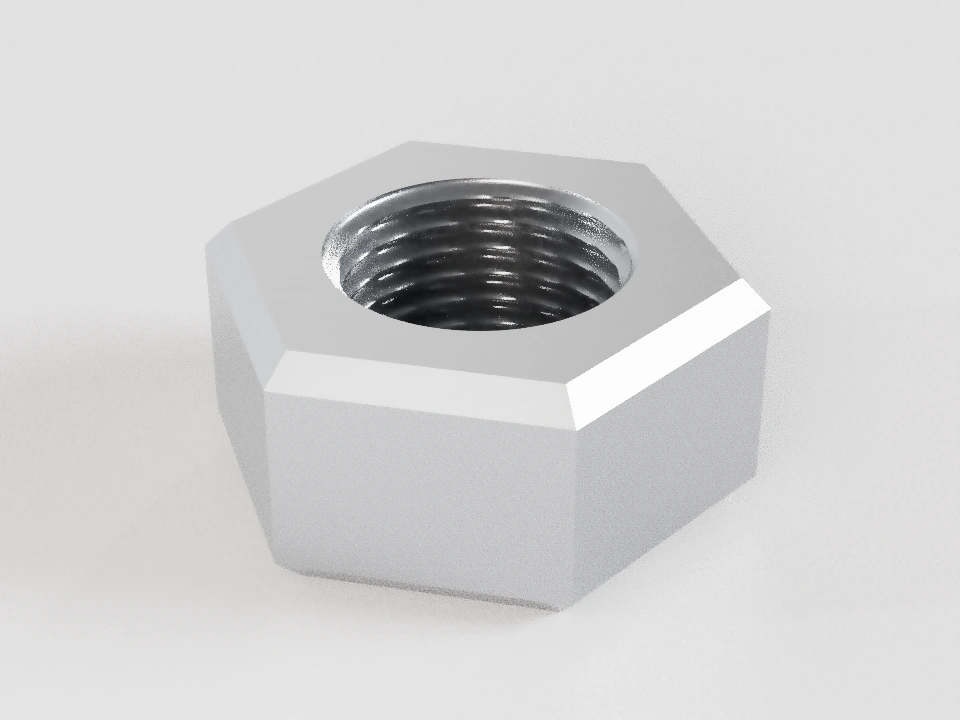

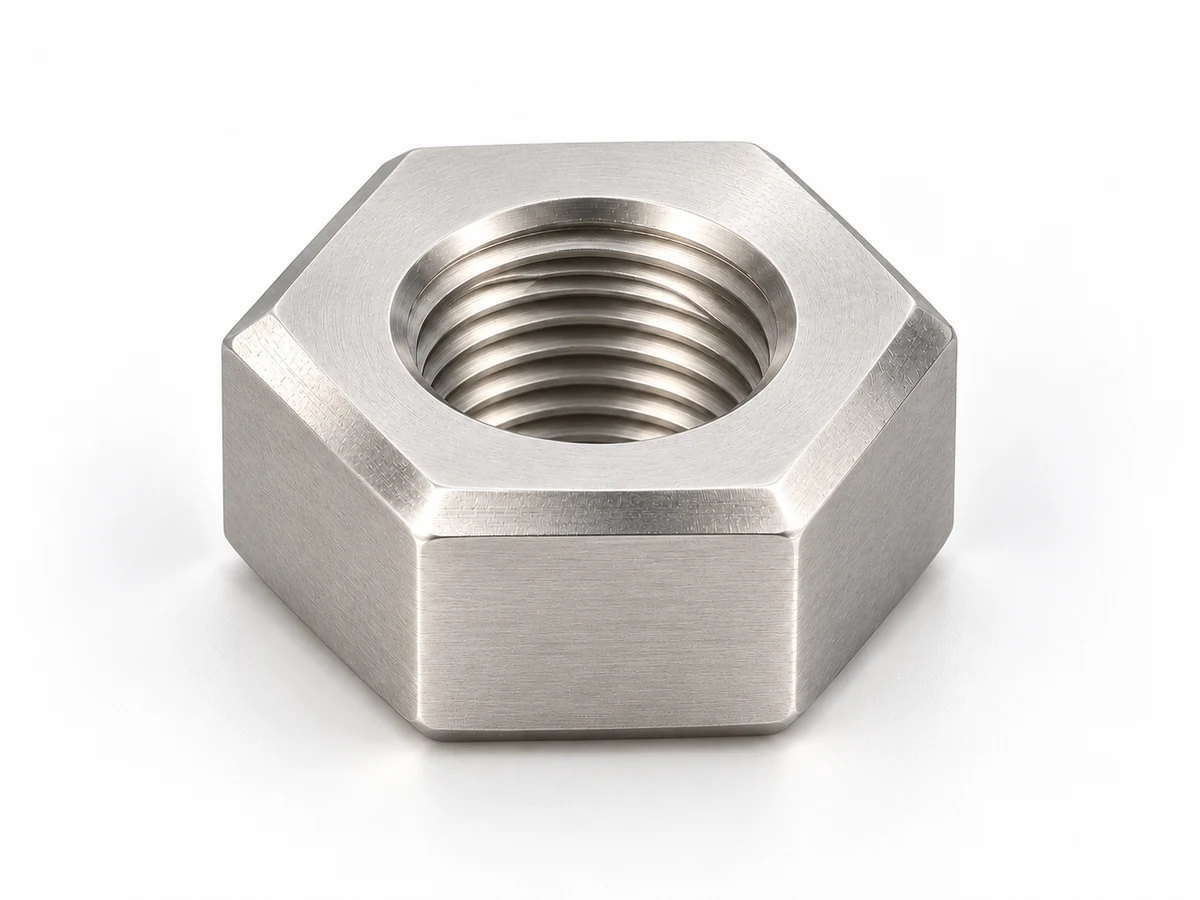

Гайка М10×1-6H (S16) ГОСТ ISO 8673-2014
Гайка М10×1-6H (S16) ГОСТ ISO 8673-2014
- Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
- Размерный ряд по ГОСТ ISO 8673-2014.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 10 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ ISO 8673-2014; Официальное издание, 2015; ISO 8673:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Шаг резьбы | 1 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. мелкий шаг. Нормативный. ГОСТ ISO 8673-2014; Официальное издание, 2015; ISO 8673:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Размер под ключ | 16 | — | 15,73 | 16 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ ISO 8673-2014; Официальное издание, 2015; ISO 8673:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Полная высота | — | — | 8,04 | 8,4 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ ISO 8673-2014; Официальное издание, 2015; ISO 8673:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Минимальная высота шестигранной части | — | — | 6,43 | — | мм | Нормативный. ГОСТ ISO 8673-2014; Официальное издание, 2015; ISO 8673:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Диаметр входа резьбы | — | — | 10 | 10,8 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ ISO 8673-2014; Официальное издание, 2015; ISO 8673:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Диаметр опоры | — | — | 14,63 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ ISO 8673-2014; Официальное издание, 2015; ISO 8673:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Размер между углами | — | — | 17,77 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ ISO 8673-2014; Официальное издание, 2015; ISO 8673:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ ISO 8673-2014; Официальное издание, 2015; ISO 8673:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Включённый угол входной фаски | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ ISO 8673-2014; Официальное издание, 2015; ISO 8673:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
| Внутренний диаметр резьбы | 8,917 | 6H | 8,917 | 9,153 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 9,35 | 6H | 9,35 | 9,5 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 10 | — | 10 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ ISO 8673-2014; Официальное издание, 2015; ISO 8673:2012, IDT; Рисунок 1; таблицы 1, 2, 3 |
Применение
Резьбовой зажим
Гайка прижимает детали через опорную поверхность. Шайба показана как возможная сопрягаемая деталь.
Проверить M, P, RH/LH, длину зацепления и материал узла. Совпадение резьбы не подтверждает прочность соединения.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ ISO 8673-2014 · точность А до М16 / В свыше М16
Официальное издание, 2015; ISO 8673:2012, IDT
| d | Основной (крупный) P | Мелкие P | s | m | mᵥ | dₐ | dᵥ | e | c |
|---|---|---|---|---|---|---|---|---|---|
| 8 | — | 1 | 13 [12,73…13] | 6,44…6,8 | ≥ 5,15 | 8…8,75 | ≥ 11,63 | ≥ 14,38 | 0,15…0,6 |
| 10 | — | 1, 1,25 — по соглашению | 16 [15,73…16] | 8,04…8,4 | ≥ 6,43 | 10…10,8 | ≥ 14,63 | ≥ 17,77 | 0,15…0,6 |
| 12 | — | 1,5, 1,25 — по соглашению | 18 [17,73…18] | 10,37…10,8 | ≥ 8,3 | 12…13 | ≥ 16,63 | ≥ 20,03 | 0,15…0,6 |
| (14) | — | 1,5 — по соглашению | 21 [20,67…21] | 12,1…12,8 | ≥ 9,68 | 14…15,1 | ≥ 19,64 | ≥ 23,36 | 0,15…0,6 |
| 16 | — | 1,5 | 24 [23,67…24] | 14,1…14,8 | ≥ 11,28 | 16…17,3 | ≥ 22,49 | ≥ 26,75 | 0,2…0,8 |
| (18) | — | 1,5 — по соглашению | 27 [26,16…27] | 15,1…15,8 | ≥ 12,08 | 18…19,5 | ≥ 24,85 | ≥ 29,56 | 0,2…0,8 |
| 20 | — | 1,5, 2 — по соглашению | 30 [29,16…30] | 16,9…18 | ≥ 13,52 | 20…21,6 | ≥ 27,7 | ≥ 32,95 | 0,2…0,8 |
| (22) | — | 1,5 — по соглашению | 34 [33…34] | 18,1…19,4 | ≥ 14,48 | 22…23,7 | ≥ 31,35 | ≥ 37,29 | 0,2…0,8 |
| 24 | — | 2 | 36 [35…36] | 20,2…21,5 | ≥ 16,16 | 24…25,9 | ≥ 33,25 | ≥ 39,55 | 0,2…0,8 |
| (27) | — | 2 — по соглашению | 41 [40…41] | 22,5…23,8 | ≥ 18 | 27…29,1 | ≥ 38 | ≥ 45,2 | 0,2…0,8 |
| 30 | — | 2 | 46 [45…46] | 24,3…25,6 | ≥ 19,44 | 30…32,4 | ≥ 42,75 | ≥ 50,85 | 0,2…0,8 |
| (33) | — | 2 — по соглашению | 50 [49…50] | 27,4…28,7 | ≥ 21,92 | 33…35,6 | ≥ 46,55 | ≥ 55,37 | 0,2…0,8 |
| 36 | — | 3 | 55 [53,8…55] | 29,4…31 | ≥ 23,52 | 36…38,9 | ≥ 51,11 | ≥ 60,79 | 0,2…0,8 |
| (39) | — | 3 — по соглашению | 60 [58,8…60] | 31,8…33,4 | ≥ 25,44 | 39…42,1 | ≥ 55,86 | ≥ 66,44 | 0,2…0,8 |
| 42 | — | 3 | 65 [63,1…65] | 32,4…34 | ≥ 25,92 | 42…45,4 | ≥ 59,95 | ≥ 71,3 | 0,3…1 |
| (45) | — | 3 — по соглашению | 70 [68,1…70] | 34,4…36 | ≥ 27,52 | 45…48,6 | ≥ 64,7 | ≥ 76,95 | 0,3…1 |
| 48 | — | 3 | 75 [73,1…75] | 36,4…38 | ≥ 29,12 | 48…51,8 | ≥ 69,45 | ≥ 82,6 | 0,3…1 |
| (52) | — | 4 — по соглашению | 80 [78,1…80] | 40,4…42 | ≥ 32,32 | 52…56,2 | ≥ 74,2 | ≥ 88,25 | 0,3…1 |
| 56 | — | 4 | 85 [82,8…85] | 43,4…45 | ≥ 34,72 | 56…60,5 | ≥ 78,66 | ≥ 93,56 | 0,3…1 |
| (60) | — | 4 — по соглашению | 90 [87,8…90] | 46,4…48 | ≥ 37,12 | 60…64,8 | ≥ 83,41 | ≥ 99,21 | 0,3…1 |
| 64 | — | 4 | 95 [92,8…95] | 49,1…51 | ≥ 39,28 | 64…69,1 | ≥ 88,16 | ≥ 104,86 | 0,3…1 |
Выбрать строку ГОСТ ISO 8673-2014
- s
- Размер под ключ.
- m
- Полная высота.
- mᵥ
- Минимальная высота шестигранной части.
- dₐ
- Диаметр входа резьбы.
- dᵥ
- Диаметр опоры.
- e
- Размер между углами.
- c
- Высота опорного пояска; исполнения 2.
Исполнения
- Две фаски
- Опорный поясок по заказу
Требования и конструкция
- Материал, группа механических свойств и покрытие указываются отдельно; геометрия не подтверждает возможность поставки.
- Класс точности A при d≤16 мм, B при d>16 мм. Таблица 3 прямо задаёт 6H. Основной (крупный) шаг этим стандартом не предусмотрен.
- Диаметры и резьбы таблицы 2 ограниченного применения; соответствующие шаги отмечены отдельно.
- Сталь: классы 6 и 8 при d≤39 мм; класс 10 только при d≤16 мм; d>39 мм — по соглашению. Коррозионно-стойкая сталь: A2/A4-70 до M24, A2/A4-50 до M39; свыше — по соглашению.
- Геометрия относится к ГОСТ ISO 8673-2014 и его основе ISO 8673:2012. Редакция ISO 8673:2023 численно не приравнивается к ней.
Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 15…30 | ° |
| β | Включённый угол входной фаски | 90…120 | ° |
Источник размеров: ГОСТ ISO 8673-2014, Официальное издание, 2015; ISO 8673:2012, IDT; Рисунок 1; таблицы 1, 2, 3.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М10×1-6H (S16) ГОСТ ISO 8673-2014
Начальный пример. Официальное издание, 2015; ISO 8673:2012, IDT
