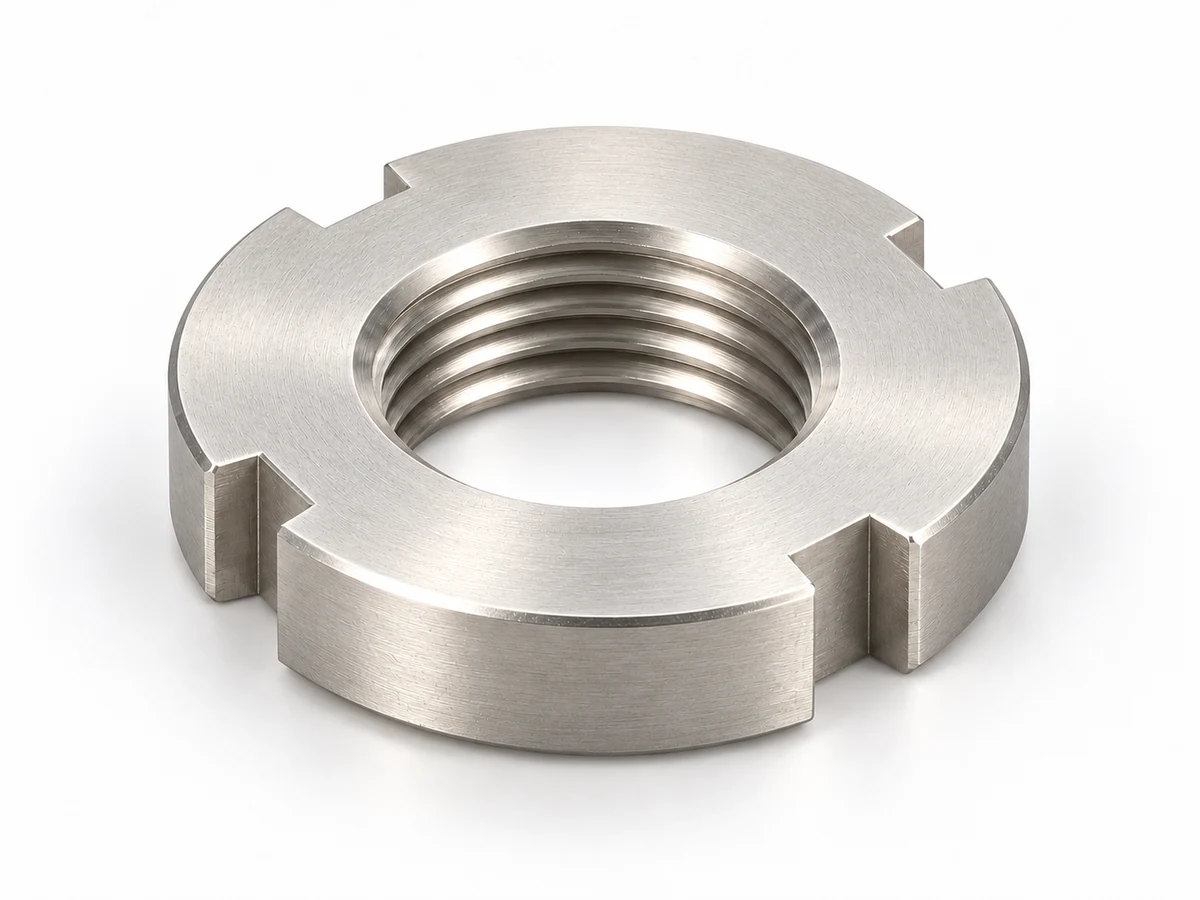

ГОСТ 11871-88 — Гайки круглые шлицевые класса точности А

Круглые шлицевые гайки класса точности А по ГОСТ 11871-88: 49 диаметров М6–М200, два исполнения, наружные пазы и только табличные мелкие шаги.

Геометрия пазов, диаметр опоры и высота различаются по строкам и исполнениям. Материал и твёрдость задаются отдельно; DIN 981 не объединён с этой карточкой.

Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…

JavaScript отключён. Ниже доступны начальный вид, полные таблицы и требования. Для уточнения поставки укажите стандарт, исполнение, диаметр и шаг в общей заявке.

Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

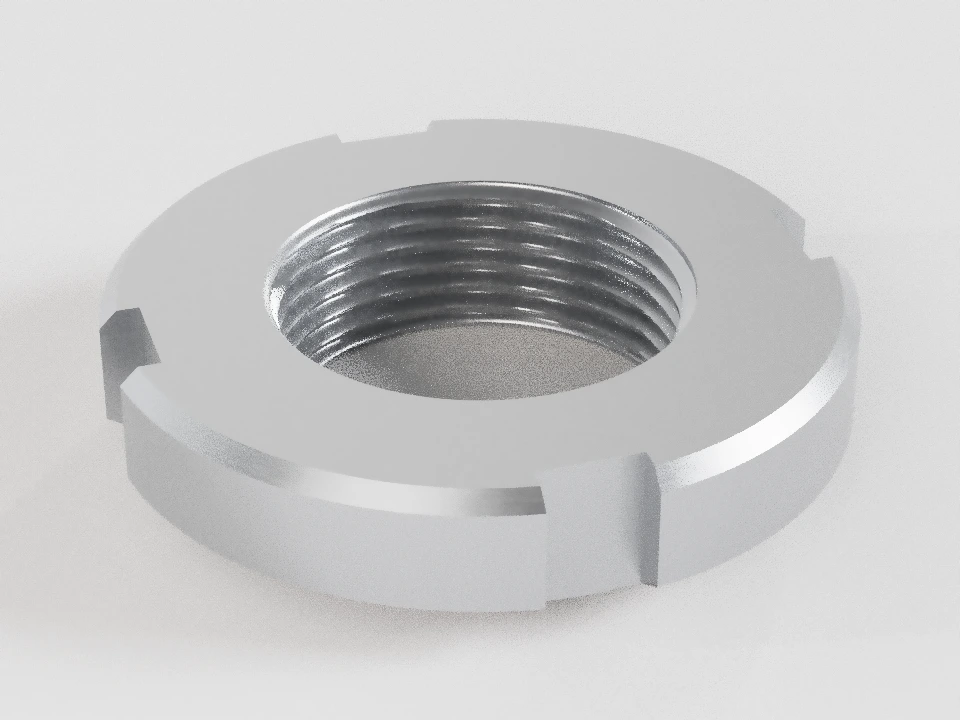

Гайка М24×1,5-6H [Число наружных пазов: По основной таблице; Кромка противоположного торца: Фаска c ×45°] ГОСТ 11871-88

Число наружных пазов: По основной таблице. Основной ряд: 4 паза до М42, 6 — М45–М125, 8 — М130–М200. Для М45–М125 допускается согласовать 4.
Кромка противоположного торца: Фаска c ×45°. c — верхний предел, не фиксированный радиус. Отсутствие этой фаски допускается только в исполнении 2.
Наружные пазы сквозные по толщине, их глубина h измеряется радиально от цилиндра. У исполнения 2 собственные D₁/m₁. D₂ корпуса не является средним диаметром резьбы.
Размерный ряд по ГОСТ 11871-88.
Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.

Выбранный вариант — ГОСТ 11871-88
Параметр	Номинал	Поле	Минимум	Максимум	Ед.	Базы, статус и источник
Номинальный диаметр резьбы	24	M / 6H	—	—	мм	Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Шаг резьбы	1,5	—	—	—	мм	Осевое расстояние между одноимёнными точками соседних витков. мелкий шаг. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Полная высота исполнения 1	10	h14	9,64	10	мм	Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Наружный диаметр исполнения 1	42	h12	41,75	42	мм	Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Диаметр опорного торца	31	h14	30,38	31	мм	Диаметр после наружной опорной фаски 30°; не средний диаметр резьбы. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Диаметр входа резьбы	—	—	24	25,9	мм	Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Ширина наружного паза	6	H14	6	6,3	мм	Между параллельными боковыми поверхностями паза. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Радиальная глубина паза	2,5	H14	2,5	2,75	мм	От наружного цилиндра до плоского дна паза по радиусу. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Число пазов	4	—	—	—	шт.	Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Фаска противоположного торца	—	—	—	1	мм	Катет фаски 45°; верхний предел. Допускается R=c. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Перпендикулярность опоры	—	—	—	0,03	мм	Опорный торец относительно оси резьбы А; размер D₂ корпуса. Нормативный. ГОСТ 24643-81; Переиздание июля 2004; Таблицы 4 и 5 с примечаниями
Соосность корпуса	—	—	—	0,2	мм	Ось наружного D относительно оси резьбы А; диаметральное выражение. Нормативный. ГОСТ 24643-81; Переиздание июля 2004; Таблицы 4 и 5 с примечаниями
Противоположный торец	—	—	—	1,6	мкм	Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Наклон наружной опорной фаски	30	±AT16/2	28,5676	31,4324	°	К плоскости торца; наружный переход от D/D₁ к D₂. Поле по ГОСТ 8908, AT16: до 10 мм длины образующей. Исходное ATα 50000 мкрад; не округлённое AT′α. При контроле сверить длину элемента. Расчётный. ГОСТ 8908-81; ИПК, 2002; Пп.2.3–2.8, таблица 3 (AT16)
Вход внутренней резьбы	120	±AT16/2	118,5676	121,4324	°	Угол между образующими конуса входной фаски резьбы. Поле по ГОСТ 8908, AT16: до 10 мм длины образующей. Исходное ATα 50000 мкрад; не округлённое AT′α. При контроле сверить длину элемента. Расчётный. ГОСТ 8908-81; ИПК, 2002; Пп.2.3–2.8, таблица 3 (AT16)
Фаска противоположного торца	45	±AT16/2	43,5676	46,4324	°	Поле по ГОСТ 8908, AT16: до 10 мм длины образующей. Исходное ATα 50000 мкрад; не округлённое AT′α. При контроле сверить длину элемента. Расчётный. ГОСТ 8908-81; ИПК, 2002; Пп.2.3–2.8, таблица 3 (AT16)
Внутренний диаметр резьбы	22,376	6H	22,376	22,676	мм	Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Средний диаметр резьбы	23,026	6H	23,026	23,226	мм	Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Наружный диаметр внутренней резьбы	24	—	24	—	мм	Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Резьба	—	—	—	3,2	мкм	Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Опорные поверхности	—	—	—	0,8	мкм	Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Прочие поверхности	—	—	—	3,2	мкм	Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2

Применение

Доступ крючкового ключа

Ключ передаёт усилие через наружный паз круглой гайки.

Проверить ширину и число пазов, свободное место для ключа и предусмотренное стопорение.

Полные связанные таблицы размеров

Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.

ГОСТ 11871-88 · точность А

Стандартинформ, 2006, переиздание

ГОСТ 11871-88 — весь ряд · Исполнение 1 — D, m
d	Основной (крупный) P	Мелкие P	m	D	D₂ (корпус)	dₐ	b	h	n (шт.)	c	Lᵣ	Lₖ	Ra (мкм)
6	—	0,5	5	16	11,5	6…6,75	4	1,5	4	≤ 0,6	≤ 0,02	≤ 0,12	≤ 1,6
8	—	1	6	22	13,5	8…8,75	4	1,5	4	≤ 0,6	≤ 0,02	≤ 0,16	≤ 1,6
10	—	1,25	8	24	15,5	10…10,8	4	1,5	4	≤ 0,6	≤ 0,02	≤ 0,16	≤ 1,6
12	—	1,25	8	26	17,5	12…13	6	1,5	4	≤ 0,6	≤ 0,025	≤ 0,16	≤ 1,6
14	—	1,5	8	28	18,5	14…15,1	6	2	4	≤ 0,6	≤ 0,025	≤ 0,16	≤ 1,6
16	—	1,5	8	30	22	16…17,3	6	2	4	≤ 0,6	≤ 0,025	≤ 0,16	≤ 1,6
18	—	1,5	8	32	24	18…19,4	6	2	4	≤ 1	≤ 0,025	≤ 0,2	≤ 1,6
20	—	1,5	8	34	26	20…21,6	6	2	4	≤ 1	≤ 0,03	≤ 0,2	≤ 1,6
22	—	1,5	10	38	29	22…23,8	6	2,5	4	≤ 1	≤ 0,03	≤ 0,2	≤ 1,6
24	—	1,5	10	42	31	24…25,9	6	2,5	4	≤ 1	≤ 0,03	≤ 0,2	≤ 1,6
27	—	1,5	10	45	35	27…29,2	6	2,5	4	≤ 1	≤ 0,03	≤ 0,2	≤ 1,6
30	—	1,5	10	48	38	30…32,4	6	2,5	4	≤ 1	≤ 0,03	≤ 0,2	≤ 1,6
33	—	1,5	10	52	40	33…35,6	8	3	4	≤ 1	≤ 0,03	≤ 0,25	≤ 1,6
36	—	1,5	10	55	42	36…38,9	8	3	4	≤ 1	≤ 0,04	≤ 0,25	≤ 1,6
39	—	1,5	10	60	48	39…42,1	8	3	4	≤ 1	≤ 0,04	≤ 0,25	≤ 1,6
42	—	1,5	10	65	52	42…45,4	8	3	4	≤ 1	≤ 0,04	≤ 0,25	≤ 1,6
45	—	1,5	10	70	55	45…48,6	8	3	6	≤ 1	≤ 0,04	≤ 0,25	≤ 1,6
48	—	1,5	12	75	58	48…51,8	8	3,5	6	≤ 1	≤ 0,04	≤ 0,25	≤ 1,6
(50)	—	1,5	12	78	61	50…52	8	3,5	6	≤ 1	≤ 0,04	≤ 0,25	≤ 1,6
52	—	1,5	12	80	61	52…54	8	3,5	6	≤ 1	≤ 0,04	≤ 0,25	≤ 1,6
56	—	2	12	85	65	56…58	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
(58)	—	2	12	90	70	58…60	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
60	—	2	12	90	70	60…62	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
(62)	—	2	12	95	75	62…64	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
64	—	2	12	95	75	64…66	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
68	—	2	15	100	80	68…70	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
(70)	—	2	15	100	80	70…72	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
72	—	2	15	105	85	72…75	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
76	—	2	15	110	85	76…80	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
80	—	2	15	115	90	80…84	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
85	—	2	15	120	98	85…89	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
90	—	2	18	125	102	90…94	12	4	6	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
95	—	2	18	130	108	95…99	12	4	6	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
100	—	2	18	135	115	100…104	12	4	6	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
105	—	2	18	140	120	105…109	12	4	6	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
110	—	2	22	150	125	110…114	14	5,5	6	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
115	—	2	22	155	132	115…120	14	5,5	6	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
120	—	2	22	160	137	120…125	14	5,5	6	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
125	—	2	22	165	142	125…130	14	5,5	6	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
130	—	2	22	170	147	130…135	14	5,5	8	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
(135)	—	2	26	175	152	135…140	14	5,5	8	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
140	—	2	26	180	157	140…145	14	5,5	8	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
(145)	—	2	26	190	162	145…150	14	5,5	8	≤ 2,5	≤ 0,08	≤ 0,3	≤ 1,6
150	—	2	26	200	167	150…155	16	5,5	8	≤ 2,5	≤ 0,08	≤ 0,3	≤ 1,6
160	—	3	26	210	177	160…162	16	5,5	8	≤ 2,5	≤ 0,08	≤ 0,3	≤ 1,6
170	—	3	30	220	189	170…172	16	5,5	8	≤ 2,5	≤ 0,08	≤ 0,3	≤ 1,6
180	—	3	30	230	202	180…185	16	7,5	8	≤ 2,5	≤ 0,08	≤ 0,3	≤ 1,6
190	—	3	30	240	213	190…195	16	7,5	8	≤ 2,5	≤ 0,08	≤ 0,3	≤ 1,6
200	—	3	30	250	223	200…205	16	7,5	8	≤ 2,5	≤ 0,08	≤ 0,3	≤ 1,6

ГОСТ 11871-88 — весь ряд · Исполнение 2 — D₁, m₁
d	Основной (крупный) P	Мелкие P	m₁	D₁ (корпус)	D₂ (корпус)	dₐ	b	h	n (шт.)	c	Lᵣ	Lₖ	Ra (мкм)
6	—	0,5	4	16	11,5	6…6,75	4	1,5	4	≤ 0,6	≤ 0,02	≤ 0,12	≤ 1,6
8	—	1	5	18	13,5	8…8,75	4	1,5	4	≤ 0,6	≤ 0,02	≤ 0,12	≤ 1,6
10	—	1,25	5	20	15,5	10…10,8	4	1,5	4	≤ 0,6	≤ 0,02	≤ 0,16	≤ 1,6
12	—	1,25	6	22	17,5	12…13	6	1,5	4	≤ 0,6	≤ 0,025	≤ 0,16	≤ 1,6
14	—	1,5	6	24	18,5	14…15,1	6	2	4	≤ 0,6	≤ 0,025	≤ 0,16	≤ 1,6
16	—	1,5	6	28	22	16…17,3	6	2	4	≤ 0,6	≤ 0,025	≤ 0,16	≤ 1,6
18	—	1,5	6	30	24	18…19,4	6	2	4	≤ 1	≤ 0,025	≤ 0,16	≤ 1,6
20	—	1,5	6	32	26	20…21,6	6	2	4	≤ 1	≤ 0,03	≤ 0,2	≤ 1,6
22	—	1,5	7	36	29	22…23,8	6	2,5	4	≤ 1	≤ 0,03	≤ 0,2	≤ 1,6
24	—	1,5	7	38	31	24…25,9	6	2,5	4	≤ 1	≤ 0,03	≤ 0,2	≤ 1,6
27	—	1,5	7	42	35	27…29,2	6	2,5	4	≤ 1	≤ 0,03	≤ 0,2	≤ 1,6
30	—	1,5	7	45	38	30…32,4	6	2,5	4	≤ 1	≤ 0,03	≤ 0,2	≤ 1,6
33	—	1,5	8	48	40	33…35,6	8	3	4	≤ 1	≤ 0,03	≤ 0,2	≤ 1,6
36	—	1,5	8	50	42	36…38,9	8	3	4	≤ 1	≤ 0,04	≤ 0,2	≤ 1,6
39	—	1,5	8	56	48	39…42,1	8	3	4	≤ 1	≤ 0,04	≤ 0,25	≤ 1,6
42	—	1,5	8	60	52	42…45,4	8	3	4	≤ 1	≤ 0,04	≤ 0,25	≤ 1,6
45	—	1,5	8	63	55	45…48,6	8	3	6	≤ 1	≤ 0,04	≤ 0,25	≤ 1,6
48	—	1,5	8	67	58	48…51,8	8	3,5	6	≤ 1	≤ 0,04	≤ 0,25	≤ 1,6
(50)	—	1,5	8	70	61	50…52	8	3,5	6	≤ 1	≤ 0,04	≤ 0,25	≤ 1,6
52	—	1,5	8	70	61	52…54	8	3,5	6	≤ 1	≤ 0,04	≤ 0,25	≤ 1,6
56	—	2	8	75	65	56…58	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
(58)	—	2	8	80	70	58…60	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
60	—	2	8	80	70	60…62	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
(62)	—	2	8	85	75	62…64	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
64	—	2	8	85	75	64…66	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
68	—	2	8	90	80	68…70	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
(70)	—	2	8	90	80	70…72	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
72	—	2	10	95	85	72…75	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
76	—	2	10	95	85	76…80	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
80	—	2	10	100	90	80…84	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
85	—	2	10	108	98	85…89	10	4	6	≤ 1,6	≤ 0,05	≤ 0,25	≤ 1,6
90	—	2	10	112	102	90…94	12	4	6	≤ 1,6	≤ 0,06	≤ 0,25	≤ 1,6
95	—	2	10	118	108	95…99	12	4	6	≤ 1,6	≤ 0,06	≤ 0,25	≤ 1,6
100	—	2	10	125	115	100…104	12	4	6	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
105	—	2	10	130	120	105…109	12	4	6	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
110	—	2	12	138	125	110…114	14	5,5	6	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
115	—	2	12	145	132	115…120	14	5,5	6	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
120	—	2	12	150	137	120…125	14	5,5	6	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
125	—	2	12	155	142	125…130	14	5,5	6	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
130	—	2	12	160	147	130…135	14	5,5	8	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
(135)	—	2	12	165	152	135…140	14	5,5	8	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
140	—	2	12	170	157	140…145	14	5,5	8	≤ 1,6	≤ 0,06	≤ 0,3	≤ 1,6
(145)	—	2	12	175	162	145…150	14	5,5	8	≤ 2,5	≤ 0,08	≤ 0,3	≤ 1,6
150	—	2	12	180	167	150…155	16	5,5	8	≤ 2,5	≤ 0,08	≤ 0,3	≤ 1,6
160	—	3	12	190	177	160…162	16	5,5	8	≤ 2,5	≤ 0,08	≤ 0,3	≤ 1,6
170	—	3	12	202	189	170…172	16	5,5	8	≤ 2,5	≤ 0,08	≤ 0,3	≤ 1,6
180	—	3	14	215	202	180…185	16	7,5	8	≤ 2,5	≤ 0,08	≤ 0,3	≤ 1,6
190	—	3	14	230	213	190…195	16	7,5	8	≤ 2,5	≤ 0,08	≤ 0,3	≤ 1,6
200	—	3	14	240	223	200…205	16	7,5	8	≤ 2,5	≤ 0,08	≤ 0,3	≤ 1,6

Выбрать строку ГОСТ 11871-88

m: Полная высота исполнения 1.
D: Наружный диаметр исполнения 1.
D₂ (корпус): Диаметр опорного торца.
dₐ: Диаметр входа резьбы.
b: Ширина наружного паза.
h: Радиальная глубина паза.
n: Число пазов.
c: Фаска противоположного торца.
Lᵣ: Перпендикулярность опоры.
Lₖ: Соосность корпуса.
Ra: Противоположный торец.

Исполнения

Исполнение 1 — D, m
Исполнение 2 — D₁, m₁

Число наружных пазов: По основной таблице, Четыре паза — по соглашению. Основной ряд: 4 паза до М42, 6 — М45–М125, 8 — М130–М200. Для М45–М125 допускается согласовать 4. ГОСТ 11871, примечание 1 к таблице 1.

Кромка противоположного торца: Фаска c ×45°, Скругление R=c, Без фаски — исполнение 2. c — верхний предел, не фиксированный радиус. Отсутствие этой фаски допускается только в исполнении 2. ГОСТ 11871, звёздочка у чертежа.

По соглашению по п.2.2: перпендикулярность LR — степень 11 вместо 9; шероховатость Ra 1,6 / 3,2 / 6,3 вместо 0,8 / 1,6 / 3,2. Изменения применяются совместно.

ГОСТ 11871-88 — По соглашению: LR11 и повышенные Ra
d	Lᵣ (мм)	Ra (мкм)	Ra (мкм)	Ra (мкм)	Ra (мкм)
6	≤ 0,05	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
8	≤ 0,05	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
10	≤ 0,05	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
12	≤ 0,06	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
14	≤ 0,06	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
16	≤ 0,06	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
18	≤ 0,06	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
20	≤ 0,08	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
22	≤ 0,08	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
24	≤ 0,08	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
27	≤ 0,08	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
30	≤ 0,08	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
33	≤ 0,08	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
36	≤ 0,1	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
39	≤ 0,1	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
42	≤ 0,1	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
45	≤ 0,1	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
48	≤ 0,1	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
50	≤ 0,1	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
52	≤ 0,1	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
56	≤ 0,12	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
58	≤ 0,12	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
60	≤ 0,12	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
62	≤ 0,12	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
64	≤ 0,12	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
68	≤ 0,12	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
70	≤ 0,12	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
72	≤ 0,12	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
76	≤ 0,12	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
80	≤ 0,12	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
85	≤ 0,12	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
90	≤ 0,16	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
95	≤ 0,16	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
100	≤ 0,16	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
105	≤ 0,16	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
110	≤ 0,16	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
115	≤ 0,16	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
120	≤ 0,16	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
125	≤ 0,16	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
130	≤ 0,16	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
135	≤ 0,16	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
140	≤ 0,16	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
145	≤ 0,2	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
150	≤ 0,2	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
160	≤ 0,2	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
170	≤ 0,2	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
180	≤ 0,2	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
190	≤ 0,2	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3
200	≤ 0,2	≤ 3,2	≤ 6,3	≤ 1,6	≤ 6,3

ГОСТ 11871-88 — материал, таблица 3; коды не являются классами прочности
Марка материала	Норматив	HB ≥	Код материала
Ст3сп, Ст3кп	ГОСТ 380	90	02
20	ГОСТ 1050	110	04
35	ГОСТ 1050	140	05
45	ГОСТ 1050	170	06
35Х	ГОСТ 4543	197	11
30ХГСА	ГОСТ 4543	217	11
12Х18Н9Т, 12Х18Н10Т	ГОСТ 5632	—	21
14Х17Н2	ГОСТ 5632	—	23
Л63	ГОСТ 15527	—	32

Требования и конструкция

Весь ряд М6–М200: 49 диаметров, два исполнения и только указанные в таблице мелкие шаги. М50, 58, 62, 70, 135, 145 заключены в скобки и не рекомендуются. DIN 981 остаётся отдельной позицией.
Резьба 6H по ГОСТ 16093 и ГОСТ 24705. В обозначении мелкий шаг всегда указывается; М12×1,25 не заменяется М12×1,5. Направление резьбы дополнительно согласуют.
Таблица 2: D и D₁ — h12; D₂, m и m₁ — h14; ширина b и радиальная глубина h пазов — H14. Наружный D₂ корпуса и D₂ резьбы показаны раздельно.
База А — ось внутренней резьбы. Перпендикулярность опоры LR: 9-я степень таблицы 4 ГОСТ 24643 на диаметре опорного торца D₂; соосность LK: 11-я степень таблицы 5 в диаметральном выражении на D либо D₁ выбранного исполнения.
Допуски углов ±AT16/2 по ГОСТ 8908. Для конусов с конусностью больше 1:3 базой является длина образующей; при контроле используют фактическую длину нормируемого элемента. Числовая оценка наружного угла в карточке исходит из номинальных D/D₁ и D₂.
Таблица 3 задаёт марку и минимальную твёрдость HB отдельно от класса точности А. Числа 02, 04, 05, 06, 11, 21, 23, 32 здесь являются кодами материала, не классами прочности гаек.
Поверхности шлицев: не менее 372 HV или 38 HRC, глубина закалённого слоя не менее 1 мм. Изготовление без термообработки возможно по соглашению — п.2.5. Требование к поверхности пазов не подменяет твёрдость материала по Бринеллю.
Покрытия: цинковое/кадмиевое хроматированное, окисное или фосфатное с маслом, либо без покрытия. Выбор для материала — ГОСТ 9.303, требования — ГОСТ 9.301, контроль — ГОСТ 9.302. Код покрытия — по ГОСТ 1759.0.
Дефекты поверхности — ГОСТ 1759.3; приёмка — ГОСТ 17769. Размеры и расположение контролируют по ГОСТ 1759.1; шероховатость резьбы — по боковым поверхностям профиля. Упаковка и маркировка тары — ГОСТ 18160.
Приложение 2 содержит справочные испытательные нагрузки только для исполнения 1 из стали 35 до М48. Они не являются расчётом допустимой рабочей нагрузки любой гайки и не переносятся на исполнение 2, иной материал или больший диаметр.

Наружные пазы сквозные по толщине, их глубина h измеряется радиально от цилиндра. У исполнения 2 собственные D₁/m₁. D₂ корпуса не является средним диаметром резьбы.

ГОСТ 11871-88 — углы и шероховатость
Обозначение	Элемент	Пределы	Ед.
α	Наклон наружной опорной фаски	30	°
β	Вход внутренней резьбы	120	°
γ	Фаска противоположного торца	45	°
Ra	Резьба	3,2	мкм
Ra	Опора	0,8	мкм
Ra	Прочие поверхности	3,2	мкм

Источник размеров: ГОСТ 11871-88, Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2.

Теоретическая масса — ГОСТ 11871-88

Справочная масса 1000 стальных гаек, приложение 1, основное число пазов и чертёжная фаска. Для латуни источник даёт коэффициент 1,080. Это не масса подтверждённой поставки.

ГОСТ 11871-88 — справочная масса
d	Исполнение	кг / 1000 шт.
6	1	5,337
6	2	4,215
8	1	12,154
8	2	6,727
10	1	19,812
10	2	8,025
12	1	21,665
12	2	10,695
14	1	22,951
14	2	11,359
16	1	26,69
16	2	16,423
18	1	29,094
18	2	18,147
20	1	31,669
20	2	19,826
22	1	50,674
22	2	30,001
24	1	63,426
24	2	32,306
27	1	69,409
27	2	39,148
30	1	75,604
30	2	42,77
33	1	81,455
33	2	50,319
36	1	85,436
36	2	49,408
39	1	107,806
39	2	68,888
42	1	127,185
42	2	79,049
45	1	151,126
45	2	80,806
48	1	195,479
48	2	88,563
50	1	216,636
50	2	101,291
52	1	211,034
52	2	88,725
56	1	229,868
56	2	99,809
58	1	274,306
58	2	126,064
60	1	257,161
60	2	114,609
62	1	304,114
62	2	142,54
64	1	285,786
64	2	130,295
68	1	412,709
68	2	146,87
70	1	387,599
70	2	133,442
72	1	450,819
72	2	208,223
76	1	450,313
76	2	169,487
80	1	491,471
80	2	190,468
85	1	545,955
85	2	241,047
90	1	696,424
90	2	237,176
95	1	740,824
95	2	264,448
100	1	794,727
100	2	308,241
105	1	830,778
105	2	323,058
110	1	1195,49
110	2	439,75
115	1	1264,87
115	2	496,593
120	1	1315,3
120	2	517,529
125	1	1365,73
125	2	538,464
130	1	1389,56
130	2	544,893
135	1	1734,89
135	2	565,829
140	1	1795,5
140	2	586,764
145	1	2062,73
145	2	607,699
150	1	2319,78
150	2	620,345
160	1	2495,86
160	2	691,299
170	1	3328,46
170	2	793,84
180	1	3546,02
180	2	1081,21
190	1	3516,73
190	2	1259,38
200	1	4106,61
200	2	1324,89

Допуски и контроль

Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.

Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.

Как указать гайку в заказе

Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.

Гайка М24×1,5-6H [Число наружных пазов: По основной таблице; Кромка противоположного торца: Фаска c ×45°] ГОСТ 11871-88

Начальный пример. Стандартинформ, 2006, переиздание

Выбранный вариант — ГОСТ 11871-88
Параметр	Номинал	Поле	Минимум	Максимум	Ед.	Базы, статус и источник
Номинальный диаметр резьбы	24	M / 6H	—	—	мм	Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Шаг резьбы	1,5	—	—	—	мм	Осевое расстояние между одноимёнными точками соседних витков. мелкий шаг. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Полная высота исполнения 1	10	h14	9,64	10	мм	Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Наружный диаметр исполнения 1	42	h12	41,75	42	мм	Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Диаметр опорного торца	31	h14	30,38	31	мм	Диаметр после наружной опорной фаски 30°; не средний диаметр резьбы. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Диаметр входа резьбы	—	—	24	25,9	мм	Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Ширина наружного паза	6	H14	6	6,3	мм	Между параллельными боковыми поверхностями паза. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Радиальная глубина паза	2,5	H14	2,5	2,75	мм	От наружного цилиндра до плоского дна паза по радиусу. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Число пазов	4	—	—	—	шт.	Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Фаска противоположного торца	—	—	—	1	мм	Катет фаски 45°; верхний предел. Допускается R=c. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Перпендикулярность опоры	—	—	—	0,03	мм	Опорный торец относительно оси резьбы А; размер D₂ корпуса. Нормативный. ГОСТ 24643-81; Переиздание июля 2004; Таблицы 4 и 5 с примечаниями
Соосность корпуса	—	—	—	0,2	мм	Ось наружного D относительно оси резьбы А; диаметральное выражение. Нормативный. ГОСТ 24643-81; Переиздание июля 2004; Таблицы 4 и 5 с примечаниями
Противоположный торец	—	—	—	1,6	мкм	Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Наклон наружной опорной фаски	30	±AT16/2	28,5676	31,4324	°	К плоскости торца; наружный переход от D/D₁ к D₂. Поле по ГОСТ 8908, AT16: до 10 мм длины образующей. Исходное ATα 50000 мкрад; не округлённое AT′α. При контроле сверить длину элемента. Расчётный. ГОСТ 8908-81; ИПК, 2002; Пп.2.3–2.8, таблица 3 (AT16)
Вход внутренней резьбы	120	±AT16/2	118,5676	121,4324	°	Угол между образующими конуса входной фаски резьбы. Поле по ГОСТ 8908, AT16: до 10 мм длины образующей. Исходное ATα 50000 мкрад; не округлённое AT′α. При контроле сверить длину элемента. Расчётный. ГОСТ 8908-81; ИПК, 2002; Пп.2.3–2.8, таблица 3 (AT16)
Фаска противоположного торца	45	±AT16/2	43,5676	46,4324	°	Поле по ГОСТ 8908, AT16: до 10 мм длины образующей. Исходное ATα 50000 мкрад; не округлённое AT′α. При контроле сверить длину элемента. Расчётный. ГОСТ 8908-81; ИПК, 2002; Пп.2.3–2.8, таблица 3 (AT16)
Внутренний диаметр резьбы	22,376	6H	22,376	22,676	мм	Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Средний диаметр резьбы	23,026	6H	23,026	23,226	мм	Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Наружный диаметр внутренней резьбы	24	—	24	—	мм	Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Резьба	—	—	—	3,2	мкм	Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Опорные поверхности	—	—	—	0,8	мкм	Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
Прочие поверхности	—	—	—	3,2	мкм	Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 11871-88; Стандартинформ, 2006, переиздание; Чертёж; таблицы 1–3; пп.1–5; приложения 1–2
