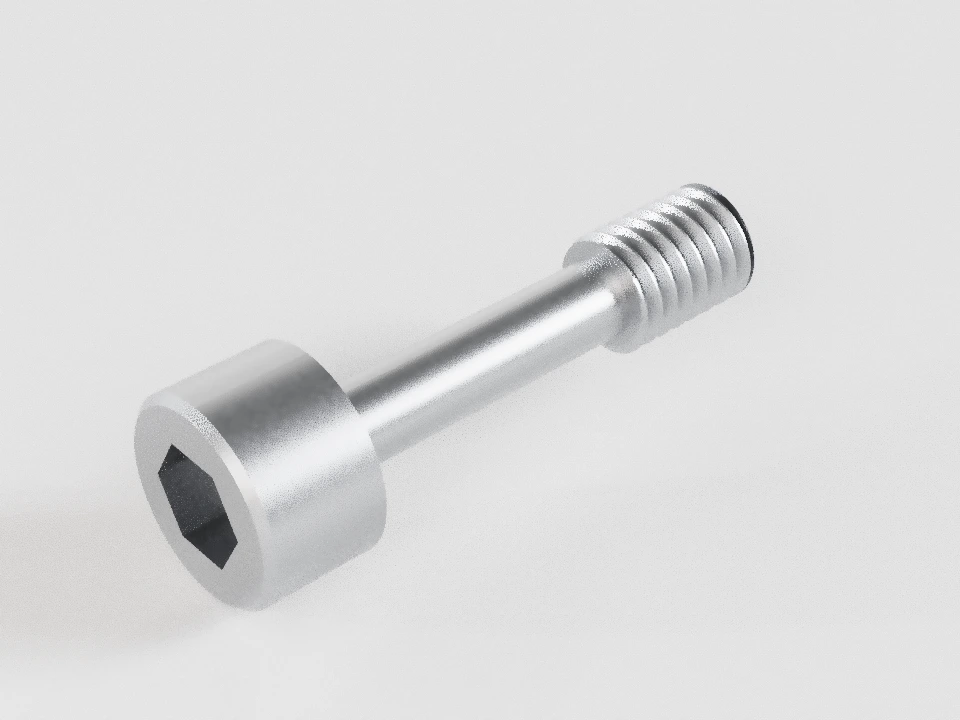

Пример: ГОСТ 10342-80 · М6×25 · исполнение formed — предметная 3D-модель
Пример: ГОСТ 10342-80 · М6×25 · исполнение formed

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Винты · размеры и применение

ГОСТ 10342-80

Невыпадающие винты с цилиндрической головкой и внутренним шестигранником

Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.

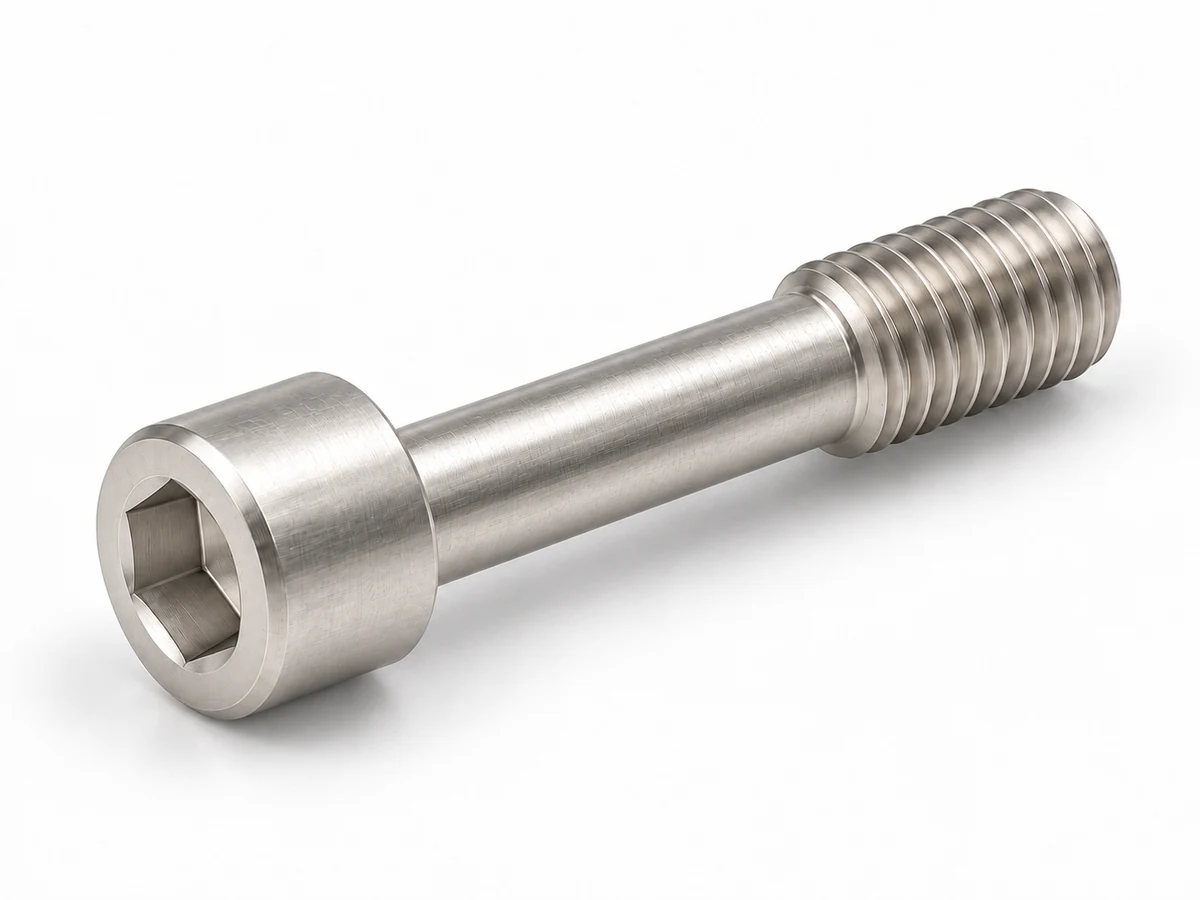

ГОСТ 10342-80 — предметная иллюстрация
ГОСТ 10342-80Предметная иллюстрация

Размер и исполнение

Исходный пример; таблицы доступны без JavaScript.

ГОСТ 10342-80 · изм.1, поправка4-90 · М6×1 · l=25 мм · Основная форма углубления; скругление кромки

Длина l — от опорного торца под головкой до свободного конца; головка в l не входит. b — длина короткой концевой резьбовой части. d₁ — уменьшенный гладкий стержень; он не равен диаметру резьбы d.

Основной (крупный) шаг P=1 мм. Короткий резьбовой конец отделён уменьшенным гладким стержнем. Удерживающий узел проектируют отдельно.

Невыпадающий винт · ГОСТ 10342-80 · изм.1, поправка4-90l 25b 8D 10k 6d 6d₁ 4 · r₁ ≤ 0,5l−b не включает поправку на оба перехода; прямая длина ls не назначена.
Вид на головку · ГОСТ 10342-80 · изм.1, поправка4-90S 5D 10Геометрия углубления условная; численные размеры — в таблице.
Продольный разрез головки · ГОСТ 10342-80 · изм.1, поправка4-90l 25b 8D 10t 3,4S 5 · h не применяетсяl−b не включает поправку на оба перехода; прямая длина ls не назначена.
Уменьшенный стержень и резьбовой конец · ГОСТ 10342-80 · изм.1, поправка4-90l 25b 8D 10l−b 17d₁ 4R ≤ 0,4 · r не установленоl−b не включает поправку на оба перехода; прямая длина ls не назначена.

Выберите размер на схеме или в таблице для подсветки и пояснения.

ПараметрНоминалМинимумМаксимумОснование и пояснение
dНоминальный диаметр · мм6——ГОСТ 10342-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
PШаг резьбы · мм1——ГОСТ 10342-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
lДлина от опоры до конца · мм2523,9526,05js17; численный допуск выбран по номиналу самого элемента.Таблица 1; ГОСТ 1759.1, таблица 2 и справочное приложение
DДиаметр цилиндрической головки · мм109,7810h13; численный допуск выбран по номиналу самого элемента.Таблица 1; ГОСТ 1759.1, таблица 2 и справочное приложение
kПолная высота головки · мм65,76h14; численный допуск выбран по номиналу самого элемента.Таблица 1; ГОСТ 1759.1, таблица 2 и справочное приложение
d₁Диаметр уменьшенного гладкого стержня · мм43,824h13; численный допуск выбран по номиналу самого элемента.Таблица 1; ГОСТ 1759.1, таблица 2 и справочное приложение
RРадиус под головкой · мм——0,4ГОСТ 10342-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
rПереход к резьбовому концу · мм———Рисунок: r≈R; фактический R выбирается в указанном пределе. Самостоятельное численное значение r не назначено.ГОСТ 10342-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
RaОбщая шероховатость · мкм6,3——Отдельные поверхности на рисунке имеют Ra12,5; их контроль согласуют по нормативному чертежу.ГОСТ 10342-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
LkСоосность головки относительно стержня · мм——0,72ГОСТ1759.1, элемент2/7:2IT14 по D; диаметральное выражение.ГОСТ 10342-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
r₁Радиус кромки головки · мм——0,5Выбран один из допускаемых вариантов кромки; значение — максимум.ГОСТ 10342-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
SВнутренний шестигранник под ключ · мм55,035,15ГОСТ1759.1, элемент10: D12 при S<12; D13 при S≥12.ГОСТ 10342-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
eОписанная окружность углубления · мм—5,8—ГОСТ 10342-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
D₁Диаметр входной фаски углубления · мм6,1——ГОСТ 10342-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
tГлубина шестигранного углубления · мм3,4——ГОСТ 10342-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
hГлубина сверления · ммне применяется——Размер варианта сверлёной головки; t и h различаются.ГОСТ 10342-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
αУгол входной фаски углубления · °120——ГОСТ 10342-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
x20Сбег при угле инструмента 20° · мм——1,8ГОСТ10549, таблица1. Технологический вариант выбирается при изготовлении.ГОСТ 10342-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
x30Сбег при угле инструмента 30° · мм——1,2ГОСТ10549, таблица1. Технологический вариант выбирается при изготовлении.ГОСТ 10342-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
x45Сбег при угле инструмента 45° · мм——0,7ГОСТ10549, таблица1. Технологический вариант выбирается при изготовлении.ГОСТ 10342-80, таблица1; рисунок; ГОСТ24669/1759.1/10549
bДлина концевой резьбовой части · мм8810ГОСТ1759.1, элемент12: +2P. Не вся длина l и не длина полного профиля без переходов.ГОСТ 10342-80, таблица2
l−bОт опоры до границы участка b · мм1713,9518,05Разность l и b с их пределами. Не длина цилиндрической поверхности без радиусов.ГОСТ 10342-80, таблица2
lsДлина прямого участка уменьшенного стержня · мм———Исключает оба перехода R/r; автоматически равной l−b не назначается.ГОСТ 10342-80, таблица2
Отдать в изготовление

Как применяется

Удержание в съёмной панели

После вывинчивания из корпуса уменьшенный стержень перемещается внутри специально спроектированной удерживающей детали панели. Резьбовой конец ограничивает выход. Панель и удерживающий элемент условные: их отверстия, сборку и прочность необходимо рассчитать отдельно.

Удержание винта в панели · ГОСТ 10342-80 · изм.1, поправка4-90Резьбовой конец удержан в условном элементе панели.Удерживающая деталь и отверстия требуют отдельного расчёта.Невыпадание в произвольном отверстии не гарантируется.

Условные детали узла не входят в размерные таблицы винта.

Полный ряд принятой основы

ГОСТ 10342-80 · изм.1, поправка4-90 · Основная форма углубления; скругление кромки — таблицы всего принятого ряда

Полный ряд таблиц1/2 принятой редакции; все показанные исполнения, только основной (крупный) шаг. М6–М16, l18–80.

dPDДиаметр цилиндрической головкиkПолная высота головкиd₁Диаметр уменьшенного гладкого стержняRРадиус под головкойrПереход к резьбовому концуRaОбщая шероховатостьLkСоосность головки относительно стержняr₁Радиус кромки головкиSВнутренний шестигранник под ключeОписанная окружность углубленияD₁Диаметр входной фаски углубленияtГлубина шестигранного углубленияhГлубина сверленияαУгол входной фаски углубленияx20Сбег при угле инструмента 20°x30Сбег при угле инструмента 30°x45Сбег при угле инструмента 45°Длины l
6110min 9,78; max 106min 5,7; max 64min 3,82; max 4≤ 0,4min —; max 0,4не установленоmin —; max —6,3min —; max —≤ 0,72min —; max 0,72≤ 0,5min —; max 0,55min 5,03; max 5,15≥ 5,8min 5,8; max —6,1min —; max —3,4min —; max —не применяетсяmin —; max —120min —; max —≤ 1,8min —; max 1,8≤ 1,2min —; max 1,2≤ 0,7min —; max 0,718 *; 20; 22 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60
81,2513min 12,73; max 138min 7,64; max 85,5min 5,32; max 5,5≤ 0,5min —; max 0,5не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 0,8min —; max 0,86min 6,03; max 6,15≥ 6,9min 6,9; max —7,2min —; max —4,4min —; max —не применяетсяmin —; max —120min —; max —≤ 2,2min —; max 2,2≤ 1,5min —; max 1,5≤ 0,9min —; max 0,922 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
101,516min 15,73; max 1610min 9,64; max 107min 6,78; max 7≤ 0,5min —; max 0,5не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 0,8min —; max 0,88min 8,04; max 8,19≥ 9,2min 9,2; max —9,7min —; max —5,5min —; max —не применяетсяmin —; max —120min —; max —≤ 2,8min —; max 2,8≤ 1,6min —; max 1,6≤ 1min —; max 122 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
121,7518min 17,73; max 1812min 11,57; max 129min 8,78; max 9≤ 0,6min —; max 0,6не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 1min —; max 110min 10,04; max 10,19≥ 11,5min 11,5; max —12min —; max —6,5min —; max —не применяетсяmin —; max —120min —; max —≤ 3,2min —; max 3,2≤ 2min —; max 2≤ 1,2min —; max 1,228 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
16224min 23,67; max 2416min 15,57; max 1611min 10,73; max 11≤ 0,8min —; max 0,8не установленоmin —; max —6,3min —; max —≤ 1,04min —; max 1,04≤ 1min —; max 114min 14,05; max 14,32≥ 16,2min 16,2; max —16,7min —; max —8,5min —; max —не применяетсяmin —; max —120min —; max —≤ 3,5min —; max 3,5≤ 2,2min —; max 2,2≤ 1,4min —; max 1,450; 55 *; 60; 70 *; 80
Длины, пределы, ls и lg по каждой строке
d / PlminmaxИсполнение резьбыblslg
М6×11817,118,9Частичная8не установлено10
М6×12018,9521,05Частичная8не установлено12
М6×12220,9523,05Частичная8не установлено14
М6×12523,9526,05Частичная8не установлено17
М6×12826,9529,05Частичная8не установлено20
М6×13230,7533,25Частичная8не установлено24
М6×13634,7537,25Частичная8не установлено28
М6×14038,7541,25Частичная8не установлено32
М6×14543,7546,25Частичная8не установлено37
М6×15048,7551,25Частичная8не установлено42
М6×15553,556,5Частичная8не установлено47
М6×16058,561,5Частичная8не установлено52
М8×1,252220,9523,05Частичная10не установлено12
М8×1,252523,9526,05Частичная10не установлено15
М8×1,252826,9529,05Частичная10не установлено18
М8×1,253230,7533,25Частичная10не установлено22
М8×1,253634,7537,25Частичная10не установлено26
М8×1,254038,7541,25Частичная10не установлено30
М8×1,254543,7546,25Частичная10не установлено35
М8×1,255048,7551,25Частичная10не установлено40
М8×1,255553,556,5Частичная10не установлено45
М8×1,256058,561,5Частичная10не установлено50
М8×1,257068,571,5Частичная10не установлено60
М8×1,258078,581,5Частичная10не установлено70
М10×1,52220,9523,05Частичная12не установлено10
М10×1,52523,9526,05Частичная12не установлено13
М10×1,52826,9529,05Частичная12не установлено16
М10×1,53230,7533,25Частичная12не установлено20
М10×1,53634,7537,25Частичная12не установлено24
М10×1,54038,7541,25Частичная12не установлено28
М10×1,54543,7546,25Частичная12не установлено33
М10×1,55048,7551,25Частичная12не установлено38
М10×1,55553,556,5Частичная12не установлено43
М10×1,56058,561,5Частичная12не установлено48
М10×1,57068,571,5Частичная12не установлено58
М10×1,58078,581,5Частичная12не установлено68
М12×1,752826,9529,05Частичная16не установлено12
М12×1,753230,7533,25Частичная16не установлено16
М12×1,753634,7537,25Частичная16не установлено20
М12×1,754038,7541,25Частичная16не установлено24
М12×1,754543,7546,25Частичная16не установлено29
М12×1,755048,7551,25Частичная16не установлено34
М12×1,755553,556,5Частичная16не установлено39
М12×1,756058,561,5Частичная16не установлено44
М12×1,757068,571,5Частичная16не установлено54
М12×1,758078,581,5Частичная16не установлено64
М16×25048,7551,25Частичная20не установлено30
М16×25553,556,5Частичная20не установлено35
М16×26058,561,5Частичная20не установлено40
М16×27068,571,5Частичная20не установлено50
М16×28078,581,5Частичная20не установлено60

* Непредпочтительный размер. Прочерк не является нулём.

ГОСТ 10342-80 · изм.1, поправка4-90 · Основная форма углубления; фаска кромки — таблицы всего принятого ряда

Полный ряд таблиц1/2 принятой редакции; все показанные исполнения, только основной (крупный) шаг. М6–М16, l18–80.

dPDДиаметр цилиндрической головкиkПолная высота головкиd₁Диаметр уменьшенного гладкого стержняRРадиус под головкойrПереход к резьбовому концуRaОбщая шероховатостьLkСоосность головки относительно стержняCФаска головкиαcУгол фаски головкиSВнутренний шестигранник под ключeОписанная окружность углубленияD₁Диаметр входной фаски углубленияtГлубина шестигранного углубленияhГлубина сверленияαУгол входной фаски углубленияx20Сбег при угле инструмента 20°x30Сбег при угле инструмента 30°x45Сбег при угле инструмента 45°Длины l
6110min 9,78; max 106min 5,7; max 64min 3,82; max 4≤ 0,4min —; max 0,4не установленоmin —; max —6,3min —; max —≤ 0,72min —; max 0,72≤ 0,5min —; max 0,5не установленоmin —; max —5min 5,03; max 5,15≥ 5,8min 5,8; max —6,1min —; max —3,4min —; max —не применяетсяmin —; max —120min —; max —≤ 1,8min —; max 1,8≤ 1,2min —; max 1,2≤ 0,7min —; max 0,718 *; 20; 22 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60
81,2513min 12,73; max 138min 7,64; max 85,5min 5,32; max 5,5≤ 0,5min —; max 0,5не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 0,8min —; max 0,8не установленоmin —; max —6min 6,03; max 6,15≥ 6,9min 6,9; max —7,2min —; max —4,4min —; max —не применяетсяmin —; max —120min —; max —≤ 2,2min —; max 2,2≤ 1,5min —; max 1,5≤ 0,9min —; max 0,922 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
101,516min 15,73; max 1610min 9,64; max 107min 6,78; max 7≤ 0,5min —; max 0,5не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 0,8min —; max 0,8не установленоmin —; max —8min 8,04; max 8,19≥ 9,2min 9,2; max —9,7min —; max —5,5min —; max —не применяетсяmin —; max —120min —; max —≤ 2,8min —; max 2,8≤ 1,6min —; max 1,6≤ 1min —; max 122 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
121,7518min 17,73; max 1812min 11,57; max 129min 8,78; max 9≤ 0,6min —; max 0,6не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 1min —; max 1не установленоmin —; max —10min 10,04; max 10,19≥ 11,5min 11,5; max —12min —; max —6,5min —; max —не применяетсяmin —; max —120min —; max —≤ 3,2min —; max 3,2≤ 2min —; max 2≤ 1,2min —; max 1,228 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
16224min 23,67; max 2416min 15,57; max 1611min 10,73; max 11≤ 0,8min —; max 0,8не установленоmin —; max —6,3min —; max —≤ 1,04min —; max 1,04≤ 1min —; max 1не установленоmin —; max —14min 14,05; max 14,32≥ 16,2min 16,2; max —16,7min —; max —8,5min —; max —не применяетсяmin —; max —120min —; max —≤ 3,5min —; max 3,5≤ 2,2min —; max 2,2≤ 1,4min —; max 1,450; 55 *; 60; 70 *; 80
Длины, пределы, ls и lg по каждой строке
d / PlminmaxИсполнение резьбыblslg
М6×11817,118,9Частичная8не установлено10
М6×12018,9521,05Частичная8не установлено12
М6×12220,9523,05Частичная8не установлено14
М6×12523,9526,05Частичная8не установлено17
М6×12826,9529,05Частичная8не установлено20
М6×13230,7533,25Частичная8не установлено24
М6×13634,7537,25Частичная8не установлено28
М6×14038,7541,25Частичная8не установлено32
М6×14543,7546,25Частичная8не установлено37
М6×15048,7551,25Частичная8не установлено42
М6×15553,556,5Частичная8не установлено47
М6×16058,561,5Частичная8не установлено52
М8×1,252220,9523,05Частичная10не установлено12
М8×1,252523,9526,05Частичная10не установлено15
М8×1,252826,9529,05Частичная10не установлено18
М8×1,253230,7533,25Частичная10не установлено22
М8×1,253634,7537,25Частичная10не установлено26
М8×1,254038,7541,25Частичная10не установлено30
М8×1,254543,7546,25Частичная10не установлено35
М8×1,255048,7551,25Частичная10не установлено40
М8×1,255553,556,5Частичная10не установлено45
М8×1,256058,561,5Частичная10не установлено50
М8×1,257068,571,5Частичная10не установлено60
М8×1,258078,581,5Частичная10не установлено70
М10×1,52220,9523,05Частичная12не установлено10
М10×1,52523,9526,05Частичная12не установлено13
М10×1,52826,9529,05Частичная12не установлено16
М10×1,53230,7533,25Частичная12не установлено20
М10×1,53634,7537,25Частичная12не установлено24
М10×1,54038,7541,25Частичная12не установлено28
М10×1,54543,7546,25Частичная12не установлено33
М10×1,55048,7551,25Частичная12не установлено38
М10×1,55553,556,5Частичная12не установлено43
М10×1,56058,561,5Частичная12не установлено48
М10×1,57068,571,5Частичная12не установлено58
М10×1,58078,581,5Частичная12не установлено68
М12×1,752826,9529,05Частичная16не установлено12
М12×1,753230,7533,25Частичная16не установлено16
М12×1,753634,7537,25Частичная16не установлено20
М12×1,754038,7541,25Частичная16не установлено24
М12×1,754543,7546,25Частичная16не установлено29
М12×1,755048,7551,25Частичная16не установлено34
М12×1,755553,556,5Частичная16не установлено39
М12×1,756058,561,5Частичная16не установлено44
М12×1,757068,571,5Частичная16не установлено54
М12×1,758078,581,5Частичная16не установлено64
М16×25048,7551,25Частичная20не установлено30
М16×25553,556,5Частичная20не установлено35
М16×26058,561,5Частичная20не установлено40
М16×27068,571,5Частичная20не установлено50
М16×28078,581,5Частичная20не установлено60

* Непредпочтительный размер. Прочерк не является нулём.

ГОСТ 10342-80 · изм.1, поправка4-90 · Вариант со сверлёным дном; скругление кромки — таблицы всего принятого ряда

Полный ряд таблиц1/2 принятой редакции; все показанные исполнения, только основной (крупный) шаг. М6–М16, l18–80.

dPDДиаметр цилиндрической головкиkПолная высота головкиd₁Диаметр уменьшенного гладкого стержняRРадиус под головкойrПереход к резьбовому концуRaОбщая шероховатостьLkСоосность головки относительно стержняr₁Радиус кромки головкиSВнутренний шестигранник под ключeОписанная окружность углубленияD₁Диаметр входной фаски углубленияtГлубина шестигранного углубленияhГлубина сверленияαУгол входной фаски углубленияx20Сбег при угле инструмента 20°x30Сбег при угле инструмента 30°x45Сбег при угле инструмента 45°Длины l
6110min 9,78; max 106min 5,7; max 64min 3,82; max 4≤ 0,4min —; max 0,4не установленоmin —; max —6,3min —; max —≤ 0,72min —; max 0,72≤ 0,5min —; max 0,55min 5,03; max 5,15≥ 5,8min 5,8; max —6,1min —; max —3,4min —; max —≤ 3,7min —; max 3,7120min —; max —≤ 1,8min —; max 1,8≤ 1,2min —; max 1,2≤ 0,7min —; max 0,718 *; 20; 22 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60
81,2513min 12,73; max 138min 7,64; max 85,5min 5,32; max 5,5≤ 0,5min —; max 0,5не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 0,8min —; max 0,86min 6,03; max 6,15≥ 6,9min 6,9; max —7,2min —; max —4,4min —; max —≤ 4,7min —; max 4,7120min —; max —≤ 2,2min —; max 2,2≤ 1,5min —; max 1,5≤ 0,9min —; max 0,922 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
101,516min 15,73; max 1610min 9,64; max 107min 6,78; max 7≤ 0,5min —; max 0,5не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 0,8min —; max 0,88min 8,04; max 8,19≥ 9,2min 9,2; max —9,7min —; max —5,5min —; max —≤ 6min —; max 6120min —; max —≤ 2,8min —; max 2,8≤ 1,6min —; max 1,6≤ 1min —; max 122 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
121,7518min 17,73; max 1812min 11,57; max 129min 8,78; max 9≤ 0,6min —; max 0,6не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 1min —; max 110min 10,04; max 10,19≥ 11,5min 11,5; max —12min —; max —6,5min —; max —≤ 7,2min —; max 7,2120min —; max —≤ 3,2min —; max 3,2≤ 2min —; max 2≤ 1,2min —; max 1,228 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
16224min 23,67; max 2416min 15,57; max 1611min 10,73; max 11≤ 0,8min —; max 0,8не установленоmin —; max —6,3min —; max —≤ 1,04min —; max 1,04≤ 1min —; max 114min 14,05; max 14,32≥ 16,2min 16,2; max —16,7min —; max —8,5min —; max —≤ 9,2min —; max 9,2120min —; max —≤ 3,5min —; max 3,5≤ 2,2min —; max 2,2≤ 1,4min —; max 1,450; 55 *; 60; 70 *; 80
Длины, пределы, ls и lg по каждой строке
d / PlminmaxИсполнение резьбыblslg
М6×11817,118,9Частичная8не установлено10
М6×12018,9521,05Частичная8не установлено12
М6×12220,9523,05Частичная8не установлено14
М6×12523,9526,05Частичная8не установлено17
М6×12826,9529,05Частичная8не установлено20
М6×13230,7533,25Частичная8не установлено24
М6×13634,7537,25Частичная8не установлено28
М6×14038,7541,25Частичная8не установлено32
М6×14543,7546,25Частичная8не установлено37
М6×15048,7551,25Частичная8не установлено42
М6×15553,556,5Частичная8не установлено47
М6×16058,561,5Частичная8не установлено52
М8×1,252220,9523,05Частичная10не установлено12
М8×1,252523,9526,05Частичная10не установлено15
М8×1,252826,9529,05Частичная10не установлено18
М8×1,253230,7533,25Частичная10не установлено22
М8×1,253634,7537,25Частичная10не установлено26
М8×1,254038,7541,25Частичная10не установлено30
М8×1,254543,7546,25Частичная10не установлено35
М8×1,255048,7551,25Частичная10не установлено40
М8×1,255553,556,5Частичная10не установлено45
М8×1,256058,561,5Частичная10не установлено50
М8×1,257068,571,5Частичная10не установлено60
М8×1,258078,581,5Частичная10не установлено70
М10×1,52220,9523,05Частичная12не установлено10
М10×1,52523,9526,05Частичная12не установлено13
М10×1,52826,9529,05Частичная12не установлено16
М10×1,53230,7533,25Частичная12не установлено20
М10×1,53634,7537,25Частичная12не установлено24
М10×1,54038,7541,25Частичная12не установлено28
М10×1,54543,7546,25Частичная12не установлено33
М10×1,55048,7551,25Частичная12не установлено38
М10×1,55553,556,5Частичная12не установлено43
М10×1,56058,561,5Частичная12не установлено48
М10×1,57068,571,5Частичная12не установлено58
М10×1,58078,581,5Частичная12не установлено68
М12×1,752826,9529,05Частичная16не установлено12
М12×1,753230,7533,25Частичная16не установлено16
М12×1,753634,7537,25Частичная16не установлено20
М12×1,754038,7541,25Частичная16не установлено24
М12×1,754543,7546,25Частичная16не установлено29
М12×1,755048,7551,25Частичная16не установлено34
М12×1,755553,556,5Частичная16не установлено39
М12×1,756058,561,5Частичная16не установлено44
М12×1,757068,571,5Частичная16не установлено54
М12×1,758078,581,5Частичная16не установлено64
М16×25048,7551,25Частичная20не установлено30
М16×25553,556,5Частичная20не установлено35
М16×26058,561,5Частичная20не установлено40
М16×27068,571,5Частичная20не установлено50
М16×28078,581,5Частичная20не установлено60

* Непредпочтительный размер. Прочерк не является нулём.

ГОСТ 10342-80 · изм.1, поправка4-90 · Вариант со сверлёным дном; фаска кромки — таблицы всего принятого ряда

Полный ряд таблиц1/2 принятой редакции; все показанные исполнения, только основной (крупный) шаг. М6–М16, l18–80.

dPDДиаметр цилиндрической головкиkПолная высота головкиd₁Диаметр уменьшенного гладкого стержняRРадиус под головкойrПереход к резьбовому концуRaОбщая шероховатостьLkСоосность головки относительно стержняCФаска головкиαcУгол фаски головкиSВнутренний шестигранник под ключeОписанная окружность углубленияD₁Диаметр входной фаски углубленияtГлубина шестигранного углубленияhГлубина сверленияαУгол входной фаски углубленияx20Сбег при угле инструмента 20°x30Сбег при угле инструмента 30°x45Сбег при угле инструмента 45°Длины l
6110min 9,78; max 106min 5,7; max 64min 3,82; max 4≤ 0,4min —; max 0,4не установленоmin —; max —6,3min —; max —≤ 0,72min —; max 0,72≤ 0,5min —; max 0,5не установленоmin —; max —5min 5,03; max 5,15≥ 5,8min 5,8; max —6,1min —; max —3,4min —; max —≤ 3,7min —; max 3,7120min —; max —≤ 1,8min —; max 1,8≤ 1,2min —; max 1,2≤ 0,7min —; max 0,718 *; 20; 22 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60
81,2513min 12,73; max 138min 7,64; max 85,5min 5,32; max 5,5≤ 0,5min —; max 0,5не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 0,8min —; max 0,8не установленоmin —; max —6min 6,03; max 6,15≥ 6,9min 6,9; max —7,2min —; max —4,4min —; max —≤ 4,7min —; max 4,7120min —; max —≤ 2,2min —; max 2,2≤ 1,5min —; max 1,5≤ 0,9min —; max 0,922 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
101,516min 15,73; max 1610min 9,64; max 107min 6,78; max 7≤ 0,5min —; max 0,5не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 0,8min —; max 0,8не установленоmin —; max —8min 8,04; max 8,19≥ 9,2min 9,2; max —9,7min —; max —5,5min —; max —≤ 6min —; max 6120min —; max —≤ 2,8min —; max 2,8≤ 1,6min —; max 1,6≤ 1min —; max 122 *; 25; 28 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
121,7518min 17,73; max 1812min 11,57; max 129min 8,78; max 9≤ 0,6min —; max 0,6не установленоmin —; max —6,3min —; max —≤ 0,86min —; max 0,86≤ 1min —; max 1не установленоmin —; max —10min 10,04; max 10,19≥ 11,5min 11,5; max —12min —; max —6,5min —; max —≤ 7,2min —; max 7,2120min —; max —≤ 3,2min —; max 3,2≤ 2min —; max 2≤ 1,2min —; max 1,228 *; 32; 36 *; 40; 45 *; 50; 55 *; 60; 70 *; 80
16224min 23,67; max 2416min 15,57; max 1611min 10,73; max 11≤ 0,8min —; max 0,8не установленоmin —; max —6,3min —; max —≤ 1,04min —; max 1,04≤ 1min —; max 1не установленоmin —; max —14min 14,05; max 14,32≥ 16,2min 16,2; max —16,7min —; max —8,5min —; max —≤ 9,2min —; max 9,2120min —; max —≤ 3,5min —; max 3,5≤ 2,2min —; max 2,2≤ 1,4min —; max 1,450; 55 *; 60; 70 *; 80
Длины, пределы, ls и lg по каждой строке
d / PlminmaxИсполнение резьбыblslg
М6×11817,118,9Частичная8не установлено10
М6×12018,9521,05Частичная8не установлено12
М6×12220,9523,05Частичная8не установлено14
М6×12523,9526,05Частичная8не установлено17
М6×12826,9529,05Частичная8не установлено20
М6×13230,7533,25Частичная8не установлено24
М6×13634,7537,25Частичная8не установлено28
М6×14038,7541,25Частичная8не установлено32
М6×14543,7546,25Частичная8не установлено37
М6×15048,7551,25Частичная8не установлено42
М6×15553,556,5Частичная8не установлено47
М6×16058,561,5Частичная8не установлено52
М8×1,252220,9523,05Частичная10не установлено12
М8×1,252523,9526,05Частичная10не установлено15
М8×1,252826,9529,05Частичная10не установлено18
М8×1,253230,7533,25Частичная10не установлено22
М8×1,253634,7537,25Частичная10не установлено26
М8×1,254038,7541,25Частичная10не установлено30
М8×1,254543,7546,25Частичная10не установлено35
М8×1,255048,7551,25Частичная10не установлено40
М8×1,255553,556,5Частичная10не установлено45
М8×1,256058,561,5Частичная10не установлено50
М8×1,257068,571,5Частичная10не установлено60
М8×1,258078,581,5Частичная10не установлено70
М10×1,52220,9523,05Частичная12не установлено10
М10×1,52523,9526,05Частичная12не установлено13
М10×1,52826,9529,05Частичная12не установлено16
М10×1,53230,7533,25Частичная12не установлено20
М10×1,53634,7537,25Частичная12не установлено24
М10×1,54038,7541,25Частичная12не установлено28
М10×1,54543,7546,25Частичная12не установлено33
М10×1,55048,7551,25Частичная12не установлено38
М10×1,55553,556,5Частичная12не установлено43
М10×1,56058,561,5Частичная12не установлено48
М10×1,57068,571,5Частичная12не установлено58
М10×1,58078,581,5Частичная12не установлено68
М12×1,752826,9529,05Частичная16не установлено12
М12×1,753230,7533,25Частичная16не установлено16
М12×1,753634,7537,25Частичная16не установлено20
М12×1,754038,7541,25Частичная16не установлено24
М12×1,754543,7546,25Частичная16не установлено29
М12×1,755048,7551,25Частичная16не установлено34
М12×1,755553,556,5Частичная16не установлено39
М12×1,756058,561,5Частичная16не установлено44
М12×1,757068,571,5Частичная16не установлено54
М12×1,758078,581,5Частичная16не установлено64
М16×25048,7551,25Частичная20не установлено30
М16×25553,556,5Частичная20не установлено35
М16×26058,561,5Частичная20не установлено40
М16×27068,571,5Частичная20не установлено50
М16×28078,581,5Частичная20не установлено60

* Непредпочтительный размер. Прочерк не является нулём.

Отдать в изготовление

Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».

Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.

Добавить в заявку

Сначала подготовьте и проверьте выбранное исполнение.

Документы и область проверки

ГОСТ 10342-80 · изм.1, поправка4-90

Полный ряд таблиц1/2 принятой редакции; все показанные исполнения, только основной (крупный) шаг. М6–М16, l18–80.

Класс точности B. Поле резьбы: 6g; пример обозначения в стандарте.

Издание с изменением1 и поправкой ИУС4-90. Примеры обозначения не назначают заказу класс прочности, сталь или покрытие. ГОСТ1759.0 — технические требования, ГОСТ1759.1 — допуски/контроль, ГОСТ1759.2 — дефекты поверхности. Свойства и контроль согласуются по заданию. DIN7964 не принят как эквивалент. Отверстие произвольного диаметра не обеспечивает невыпадание.

Официальная запись документа: обозначение и статус

Произвольное сквозное отверстие не обеспечивает невыпадание. Удерживающий узел не входит в стандарт винта.

Размеры на схемах относятся только к выбранному винту. Панель, втулка и корпус не являются нормативными деталями.
