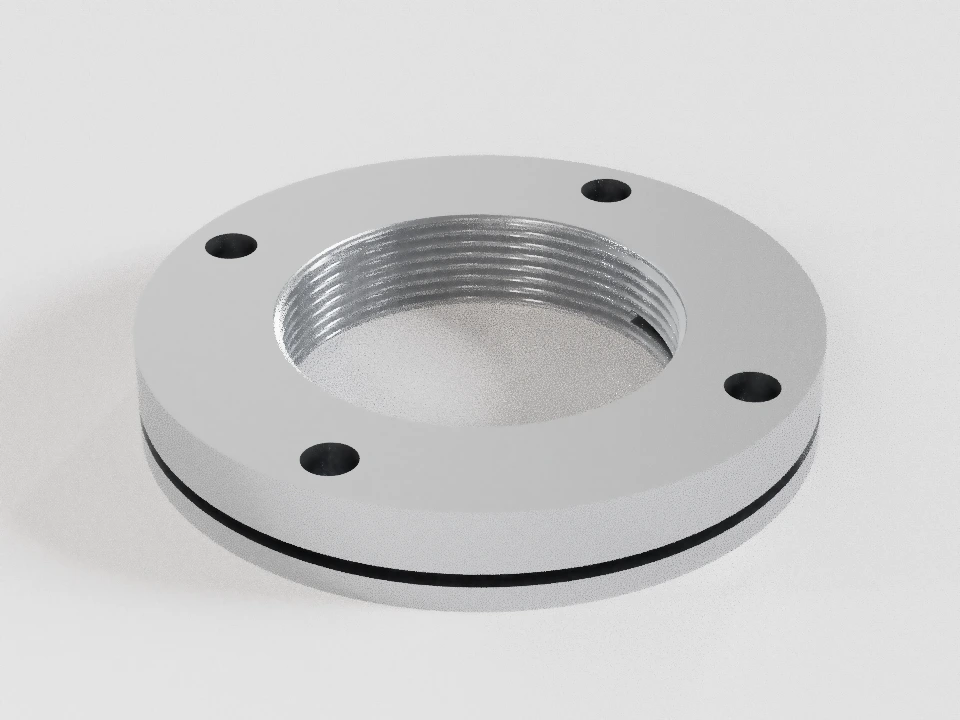

Пример: ГОСТ 12460-67 · М45 · исполнение 1 — предметная 3D-модель
Пример: ГОСТ 12460-67 · М45 · исполнение 1

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

ГОСТ 12460-67 — Гайки с осевым контрящим винтом

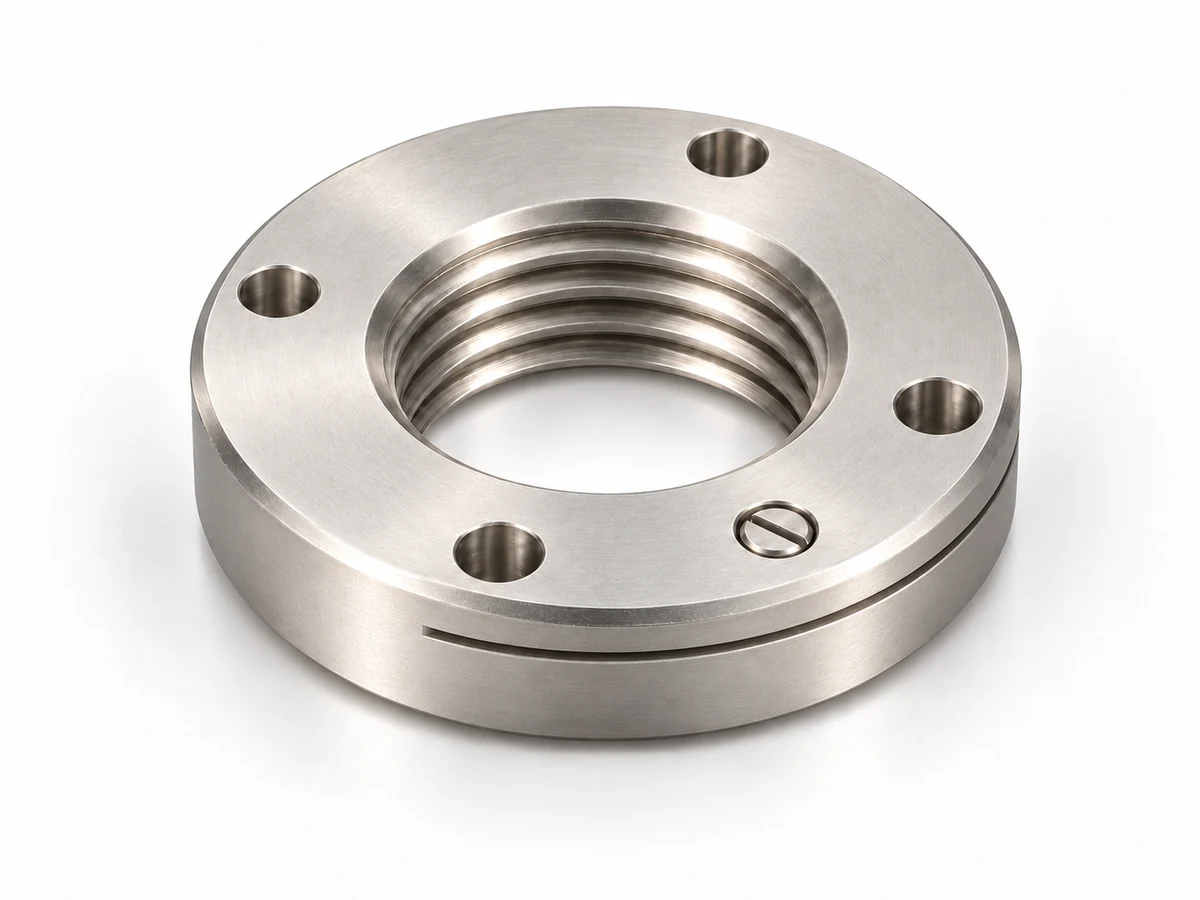

ГОСТ 12460-67 — Гайки с осевым контрящим винтом — предметная иллюстрация
ГОСТ 12460-67 — Гайки с осевым контрящим винтомПредметная иллюстрация

Гайки М12×1,25–М100×2 с осевым винтом, прорезью и четырьмя торцевыми отверстиями под ключ.

Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…

Стартовый пример: Гайка 7003-0144 · М45×1,5-6H ГОСТ 12460-67

Гайка 7003-0144 · М45×1,5-6H ГОСТ 12460-67 — mainГОСТ 12460-67 · M45 × 1,5Размеры по выбранной ветви; ненормированные переходы условны.Вид сбоку · ось резьбы →Торец вдоль оси резьбыДва вида детали. Резьба и ненормированные переходы показаны условно.dPDD₁Hd₁h₁d₂

Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

Гайка 7003-0144 · М45×1,5-6H ГОСТ 12460-67

Гайка 7003-0144 · М45×1,5-6H ГОСТ 12460-67

  • Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
  • Размерный ряд по ГОСТ 12460-67.
  • Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
Выбранный вариант — ГОСТ 12460-67
ПараметрНоминалПолеМинимумМаксимумЕд.Базы, статус и источник
Номинальный диаметр резьбы45M / 6H——ммНоминальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Шаг резьбы1,5———ммОсевое расстояние между одноимёнными точками соседних витков. мелкий шаг. Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Наружный диаметр75h1374,5475мм Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Окружность осей отверстий под ключ64———мм Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Полная высота12h1411,5712ммМежду крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Диаметр отверстия под ключ6H1266,12мм Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Глубина отверстия под ключ7———мм Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Номинал резьбы осевого контрящего винта5———мм Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Расстояние от оси гайки до оси винта30———мм Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Глубина пропила от наружной образующей45———ммОт верхней наружной образующей цилиндра до хорды окончания пропила; направление перпендикулярно оси гайки. Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Расположение прорези от торца3———мм Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Ширина прорези———1,6мм Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Число торцевых отверстий под ключ4———шт. Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Длина комплектного винта10———мм Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Угол расположения отверстий45—4446° Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Фаски двух торцов0,5———мм Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Позиционный допуск осей отверстий———0,1мм Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение
Внутренний диаметр резьбы43,3766H43,37643,676ммВнутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Средний диаметр резьбы44,0266H44,02644,226ммСредний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Наружный диаметр внутренней резьбы45—45—ммДиаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 12460-67; 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение

Выберите размер.

Применение

Стопорящий винт

После установки круглую гайку фиксируют предусмотренным винтом.

Стопорящий винт — Принцип работы в узлеСтопорящий винтM45 × 1,5 · мелкий · RHОсевой винт стягивает разрез корпуса; не давит радиально на вал3. Принцип работы в узлеСопрягаемые детали показаны условно; схема объясняет принцип соединения.

Для разрезной гайки осевой винт стягивает корпус. Положение прорези, винт и сопряжение проверяют по выбранному чертежу.

Полные связанные таблицы размеров

Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.

ГОСТ 12460-67 · точность Не установлена

1999, изменения №1,2

ГОСТ 12460-67 — весь ряд
dОсновной (крупный) PМелкие PDD₁Hd₁h₁d₂Alhbn (шт.)lᵥ
12—1,2536 [35,61…36]2410 [9,64…10]3,5 [3,5…3,62]5412202,5≤ 1,648
14—1,538 [37,61…38]2410 [9,64…10]3,5 [3,5…3,62]5413222,5≤ 1,648
16—1,540 [39,61…40]2710 [9,64…10]3,5 [3,5…3,62]5414242,5≤ 1,648
18—1,542 [41,61…42]3010 [9,64…10]3,5 [3,5…3,62]5415242,5≤ 1,648
20—1,544 [43,61…44]3410 [9,64…10]4 [4…4,12]5416262,5≤ 1,648
22—1,546 [45,61…46]3410 [9,64…10]4 [4…4,12]5417272,5≤ 1,648
24—1,548 [47,61…48]3410 [9,64…10]4 [4…4,12]5418302,5≤ 1,648
27—1,552 [51,54…52]3812 [11,57…12]4 [4…4,12]6,5520322,5≤ 1,6410
30—1,557 [56,54…57]4212 [11,57…12]4,5 [4,5…4,62]7522353≤ 1,6410
33—1,560 [59,54…60]4812 [11,57…12]6 [6…6,12]7523,5363≤ 1,6410
36—1,564 [63,54…64]4812 [11,57…12]6 [6…6,12]7525383≤ 1,6410
39—1,567 [66,54…67]5612 [11,57…12]6 [6…6,12]7526,5403≤ 1,6410
42—1,570 [69,54…70]5612 [11,57…12]6 [6…6,12]7528423≤ 1,6410
45—1,575 [74,54…75]6412 [11,57…12]6 [6…6,12]7530453≤ 1,6410
48—1,575 [74,54…75]6412 [11,57…12]6 [6…6,12]7530453≤ 1,6410
52—1,580 [79,54…80]6412 [11,57…12]6 [6…6,12]7533483≤ 1,6410
56—290 [89,46…90]7216 [15,57…16]8 [8…8,15]7636,5534≤ 1,6414
60—295 [94,46…95]8016 [15,57…16]8 [8…8,15]8639574≤ 1,6414
64—298 [97,46…98]8016 [15,57…16]8 [8…8,15]8641604≤ 1,6414
68—2100 [99,46…100]8016 [15,57…16]8 [8…8,15]8642604≤ 1,6414
72—2105 [104,46…105]9016 [15,57…16]9 [9…9,15]8644634≤ 1,6414
76—2110 [109,46…110]9016 [15,57…16]9 [9…9,15]11647655≤ 1,6414
80—2122 [121,37…122]10018 [17,57…18]9 [9…9,15]11851715≤ 1,6416
85—2126 [125,37…126]11018 [17,57…18]9 [9…9,15]11853735≤ 1,6416
90—2132 [131,37…132]11018 [17,57…18]9 [9…9,15]11855766≤ 1,6416
95—2137 [136,37…137]12018 [17,57…18]9 [9…9,15]11858806≤ 1,6416
100—2142 [141,37…142]12018 [17,57…18]9 [9…9,15]11860,5826≤ 1,6416
Выбрать строку ГОСТ 12460-67
D
Наружный диаметр.
D₁
Окружность осей отверстий под ключ.
H
Полная высота.
d₁
Диаметр отверстия под ключ.
h₁
Глубина отверстия под ключ.
d₂
Номинал резьбы осевого контрящего винта.
A
Расстояние от оси гайки до оси винта.
l
Глубина пропила от наружной образующей.
h
Расположение прорези от торца.
b
Ширина прорези.
n
Число торцевых отверстий под ключ.
lᵥ
Длина комплектного винта.

Исполнения

  • Основная форма

Требования и конструкция

  • Контрящий винт располагается осево в торце и стягивает разрезанную область корпуса; он не давит радиально на вал.
  • Четыре торцевых отверстия служат для ключа; винт и прорезь относятся к отдельному механизму стопорения.
  • Материал — сталь 45 либо замена с механическими свойствами не ниже; твёрдость 32–36,5HRC; резьба 6H; покрытиеХим.Окс.прм по документу. Выполнение требований согласуется в заказе.
  • Контрящий винтГОСТ 17475: М4×8 для М12–М24, М5×10 для М27–М52, М6×14 для М56–М76, М8×16 для М80–М100. Не назначен момент затяжки.
  • Неуказанные предельные отклонения H14,h14,±IT14/2; указанным полямh13/H12 отдаётся приоритет. Позиционный допуск отверстий 0,1 в диаметральном выражении.

Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.

ГОСТ 12460-67 — углы и шероховатость
ОбозначениеЭлементПределыЕд.
αУгол расположения отверстий45 [44…46]°
cФаски двух торцов0,5°
βУгол наружных фасок45°
tПозиционный допуск осей отверстий≤ 0,1°

Источник размеров: ГОСТ 12460-67, 1999, изменения №1,2; Чертежи1–2; таблицы1–2; пункты2–11; приложение.

Теоретическая масса — ГОСТ 12460-67

Масса сборочной гайки с винтом, не более, таблица 1; справочная для заказа, не масса поставки.

ГОСТ 12460-67 — справочная масса
dИсполнениекг / 1000 шт.Примечание
12172
14177
16183
18189
20195
221101
241107
271122
301175
331187
361209
391218
421234
451268
481247
521275
561492
601548
641546
681533
721579
761626
801947
851966
9011039
9511081
10011133

Допуски и контроль

Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.

Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.

Как указать гайку в заказе

Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.

Гайка 7003-0144 · М45×1,5-6H ГОСТ 12460-67

Начальный пример. 1999, изменения №1,2
