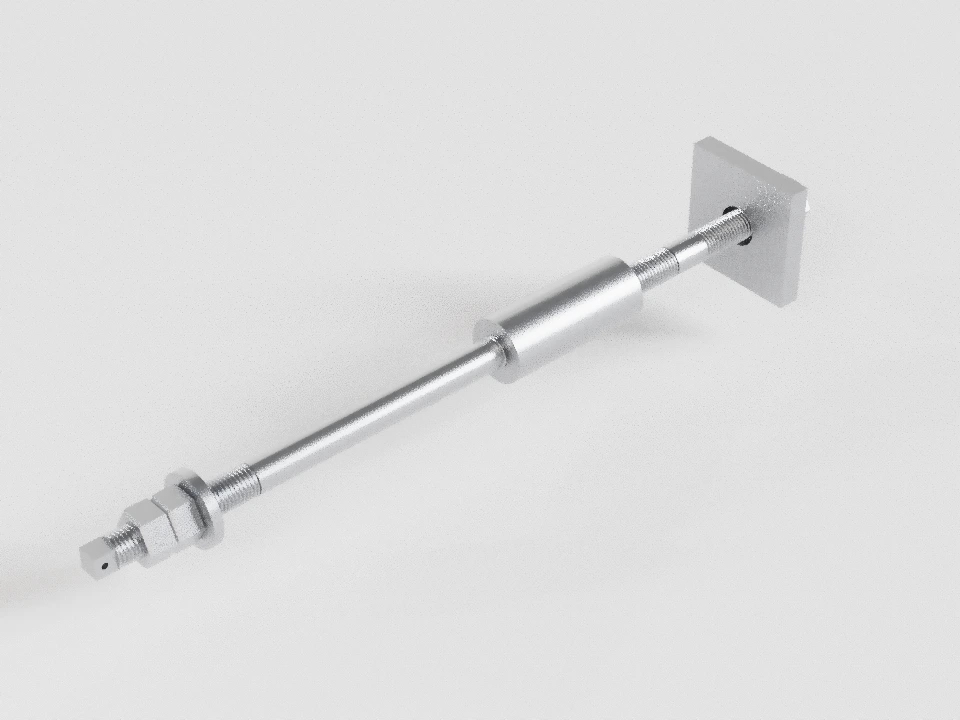

Пример: ГОСТ 24379.1-2012 · d 24×250 · исполнение 3.1

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Карточка стандарта / Фундаментные болты

Составные фундаментные болты ГОСТ 24379.1-2012

Нижняя и верхняя шпильки соединяются муфтой. Верхняя устанавливается после оборудования; место сварного закрепления задаёт проект.

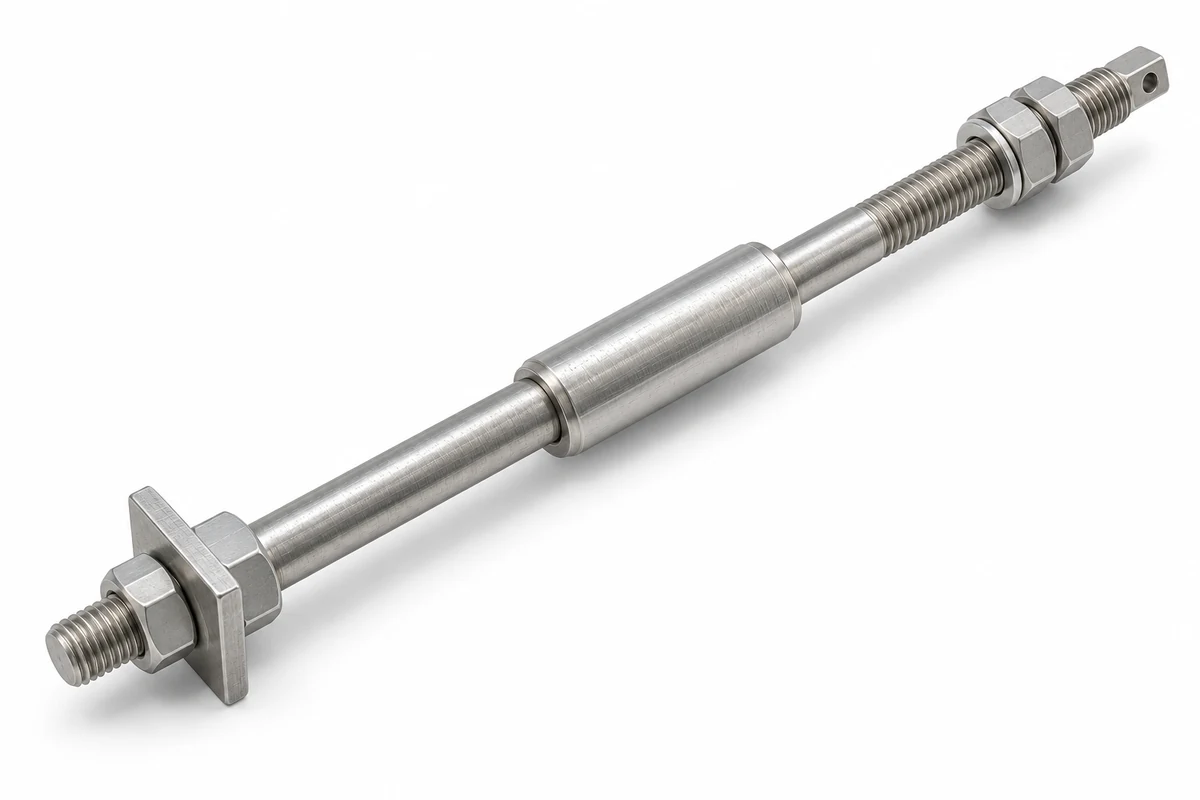

Составной фундаментный болт, исполнение 3.1 — предметная иллюстрация — **Составной фундаментный болт, исполнение 3.1**Предметная иллюстрация

ИсполнениеДиаметр d, ммL шпильки, ммLв верхней шпильки, мм · по чертежуМатериал как требованиеКатегория стали (по проекту)ШайбаПоставкаКоличество, шт.Покрытие как требование

Длины из списка — табличные для выбранной шпильки. Другие длины передаются по согласованию; для составных и съёмных болтов необходим рабочий чертёж.

Болт 3.1.М24×250.[сталь уточнить] ГОСТ 24379.1-2012

Предварительное задание · По рабочему чертежу

Шаг резьбы комплектной шпильки P = 3 мм · основной (крупный)

Нужна отдельная проектная длина верхней шпильки Lв.
Выберите шайбу по виду отверстия оборудования.
Марка стали и категория не заданы.

Шпильки: ГОСТ 24379.1, рисунок 2, таблица 2; мм
Размер	Значение	База / смысл	Поле
d	24	Диаметр резьбы	8g
P	3	Шаг резьбы	По рисунку
d₁	24	d₁ — гладкий стержень	Справочный, сортамент ГОСТ 2590
l0	110	l₀ — резьба верхнего конца	+IT17
d4	5	Поперечное отверстие	H15
l7	7	База поперечного отверстия	±IT17/2
l8	65	Нижний конец поз. 5	±IT17/2
S	17	Квадрат под ключ	h15
H	16	Высота верхнего конца	h15
c	9	Конический торец поз. 5/6	±IT17/2

Обозначения допусков сохранены; численные предельные отклонения здесь не вычислены. Резьба 8g, фаски и сбеги — ГОСТ 10549. Резьба показана условно.

Муфта поз. 13 · таблица 5

D — справочный диаметр проката; H — +IT17. Внутренняя резьба основного шага, 7H; фаска c×45°. Рисунок 5.

Символ	Значение	Основа
d	24 мм	Рисунок и таблица 5
D	50 мм	Рисунок и таблица 5
H	120 мм	Рисунок и таблица 5
c	2 мм	Рисунок и таблица 5
mass	1,42 кг	Рисунок и таблица 5 · теоретическая

Плита анкерная поз. 11 · таблица 3

D — H17; B — ±IT17/2; S — справочный. Плита квадратная; отверстие сквозное. Рисунок 3.

Символ	Значение	Основа
d	24 мм	Рисунок и таблица 3
D	32 мм	Рисунок и таблица 3
B	100 мм	Рисунок и таблица 3
S	18 мм	Рисунок и таблица 3
mass	1,3 кг	Рисунок и таблица 3 · теоретическая

Выбранный состав поставки
Деталь	Кол.	Теоретическая масса одной, кг	Уточнение
Шпилька поз. 3	1	0,89	L=250 мм; По рабочему чертежу уточнить
Шпилька поз. 5	1	Уточняется	L=не задано мм; по рабочему чертежу уточнить
Муфта поз. 13	1	1,42	ГОСТ 24379.1, таблица 5 уточнить
Плита анкерная поз. 11	1	1,3	ГОСТ 24379.1, таблица 3 уточнить
Шайба — вид отверстия не выбран	1	Уточняется	Нормальное отверстие; исполнение и точность согласуются 20 или С235
Гайка ГОСТ ISO 4032	4	Уточняется	P=3 мм; изменение 1, 2024 как у шпильки; категория 2 допускается

Масса выбранного состава: уточняется по рабочему чертежу. Партия: уточняется. Старые массы сборок из приложения А не пересчитаны автоматически на обновлённые гайки 2024 года.

Сварная анкерная арматура считается одной сборочной единицей; масса её деталей повторно к массе узла не прибавляется.

Размеры применимых гаек · Шайбы нормальных отверстий ГОСТ 11371-78

Предварительный производственный лист

Размерные ряды и состав конструкций

Исполнение 3.1 · М24, М30, М36, М42, М48

Шпильки поз. 3, 5; 4 гайки; 1 шайба(ы). Муфта поз. 13; Плита анкерная поз. 11.

Рисунок 2 и таблица 2 — размеры шпильки, мм
d	P	ds	l0	d4	l7	l8	S	H	c
24	3	24	110	5	7	65	17	16	9
30	3,5	30	120	5	7	75	19	16	12
36	4	36	130	5	10	90	24	20	12
42	4,5	42	140	8	10	100	27	20	15
48	5	48	150	8	12	115	32	25	18

Табличные длины / теоретические массы основной шпильки; приложение Б
d, мм	L, мм	Масса, кг
24	250	0,89
24	300	1,06
24	350	1,24
24	400	1,42
24	450	1,6
24	500	1,77
24	600	2,13
24	710	2,52
24	800	2,84
24	900	3,19
24	1 000	3,55
24	1 120	3,98
24	1 250	4,44
24	1 320	4,69
24	1 400	4,97
24	1 500	5,32
24	1 600	5,68
24	1 700	6,03
30	250	1,39
30	300	1,67
30	350	1,94
30	400	2,22
30	450	2,5
30	500	2,77
30	600	3,33
30	710	3,94
30	800	4,44
30	900	4,99
30	1 000	5,55
30	1 120	6,22
30	1 250	6,94
30	1 320	7,33
30	1 400	7,76
30	1 500	8,32
30	1 600	8,87
30	1 700	9,43
30	1 800	9,98
30	1 900	10,54
36	300	2,4
36	350	2,79
36	400	3,19
36	450	3,59
36	500	3,99
36	600	4,79
36	710	5,67
36	800	6,39
36	900	7,19
36	1 000	7,98
36	1 120	8,94
36	1 250	9,98
36	1 320	10,55
36	1 400	11,18
36	1 500	11,98
36	1 600	12,78
36	1 700	13,57
36	1 800	14,37
36	1 900	15,17
36	2 000	15,97
36	2 120	16,93
36	2 240	17,89
42	350	3,81
42	400	4,35
42	450	4,89
42	500	5,44
42	600	6,52
42	710	7,72
42	800	8,7
42	900	9,78
42	1 000	10,87
42	1 120	12,17
42	1 250	13,59
42	1 320	14,35
42	1 400	15,22
42	1 500	16,31
42	1 600	17,39
42	1 700	18,48
42	1 800	19,57
42	1 900	20,65
42	2 000	21,74
42	2 120	23,04
42	2 240	24,35
42	2 500	27,17
48	400	5,68
48	450	6,39
48	500	7,1
48	600	8,52
48	710	10,08
48	800	11,36
48	900	12,79
48	1 000	14,2
48	1 120	15,9
48	1 250	17,76
48	1 320	18,76
48	1 400	19,88
48	1 500	21,3
48	1 600	22,73
48	1 700	24,13
48	1 800	25,55
48	1 900	26,97
48	2 000	28,39
48	2 120	30,1
48	2 240	31,8
48	2 500	35,49
48	2 800	39,75

Исполнение 3.2 · М56, М64

Шпильки поз. 4, 5; 4 гайки; 1 шайба(ы). Муфта поз. 13; Плита анкерная поз. 11.

М72–М140: рисунок верхней шпильки поз. 5 и таблица муфты 13 ограничены М64.

Рисунок 2 и таблица 2 — размеры шпильки, мм
d	P	ds	d2	l0	l5	l6	d4	l7	l8	S	H	c
56	5,5	60	56	160	400	180	12	16	130	41	30	20
64	6	70	64	170	500	190	16	20	150	46	30	25

Табличные длины / теоретические массы основной шпильки; приложение Б
d, мм	L, мм	Масса, кг
56	800	16,03
56	900	18,25
56	1 000	20,47
56	1 120	23,13
56	1 250	26,02
56	1 320	27,57
56	1 400	29,34
56	1 500	31,56
56	1 600	33,78
56	1 700	36
56	1 800	38,22
56	1 900	40,44
56	2 000	42,65
56	2 120	45,31
56	2 240	47,98
56	2 500	53,75
56	2 800	60,4
56	3 150	68,22
64	1 000	26,9
64	1 120	30,67
64	1 250	33,35
64	1 320	36,71
64	1 400	38,71
64	1 500	41,73
64	1 600	44,74
64	1 700	47,76
64	1 800	50,78
64	1 900	53,8
64	2 000	56,82
64	2 120	60,44
64	2 240	64,07
64	2 500	71,92
64	2 800	80,98
64	3 150	91,7

Муфта поз. 13 · полная таблица 5

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	D	H	c	mass
24	50	120	2	1,42
30	60	140	3	2,35
36	70	170	4	3,78
42	80	190	5	5,43
48	90	220	6	7,36
56	100	250	8	10,58
64	110	280	8	13,82

Плита анкерная поз. 11 · полная таблица 3

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	D	B	S	mass
16	22	65	14	0,42
20	26	80	16	0,74
24	32	100	18	1,3
30	38	120	20	2,08
36	45	150	20	3,28
42	50	170	25	5,29
48	60	190	28	7,31
56	66	220	32	11,21
64	74	260	36	17,8
72	82	300	40	26,41
80	90	320	45	33,7
90	100	360	50	47,5

Шайба поз. 17 · полная таблица 16

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	d0	D	S	runout	mass
12	13	36	3	0,5	0,021
16	17	42	4	0,6	0,036
20	21	45	8	0,6	0,076
24	25	55	8	0,6	0,12
30	32	80	10	0,7	0,33
36	38	90	10	0,7	0,41
42	44	95	14	0,7	0,61
48	50	105	14	0,7	0,74
56	60	115	16	0,8	0,95
64	68	130	16	0,8	1,21
72	76	140	18	0,8	1,53
80	85	160	20	0,9	2,27
90	95	180	20	0,9	2,88
100	105	190	22	0,9	3,4
110	115	200	22	0,9	3,63
125	130	240	25	1	6,3
140	145	270	25	1	7,99

Материалы и комплектность — ГОСТ 24379.0-2012, изменение 1

Ст3кп категории 2 — только конструктивные болты. Ст3пс/Ст3сп категории 4 — до М24 включительно в разрешённых климатических условиях. Сталь 20 — без категории в указанной стандартом области. 09Г2С и 10Г2С1 категории 6 — с ограничениями по климату и диаметру; для меньших диаметров в умеренной области требуется технико-экономическое обоснование. Выбор марки здесь является требованием, а не подтверждением применимости.

Гайки и муфты — марка стали шпильки; категория 2 допускается. Шайбы и заглушки — сталь 20 или С235. Втулки — Ст3кп2, трубы и цанги — сталь группы В. Плита 2.3 — СЧ15; литая плита арматуры 4.2 — сталь 25Л, группа III.

В комплектности ссылки ГОСТ 5915 заменены на ГОСТ ISO 4032 / ГОСТ ISO 8673 изменением 1 (РФ с 01.02.2024). Здесь для подтверждённого крупного шага до М48 применяется ГОСТ ISO 4032. Ссылки на ГОСТ 10605 сохранены. Поправка ИУС 9-2024 уточняет реквизиты принятия изменения.

Масса шайбы М16 по таблице 16 — 0,036 кг (ИУС 2-2026). Поле резьбы шпильки 8g, муфты и резьбовой арматуры 7H. Сварной узел не является эксплуатационно разборным.

Согласование поставки

Исполнение для вашей задачи

Материал, покрытие, исполнение и условия нагрузки согласуются по документации заказа.

Комплект и возможность изготовления согласуются по заявке. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.

Подтверждённые исполнения поставки

Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.

Статус документа

Применение стандарта в РФ

Статус документа в фонде: Не проверен.

Статус документа в фонде и применимость в РФ отдельно не подтверждены; геометрия и каталоговый набор имеют собственное происхождение.

Проверка источника статуса: не выполнена.

Документы и проверка данных

Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.

Источники опубликованных данных

ГОСТ 24379.1-2012. Полный текст с поправками; размеры и состав деталей Рисунки 1–16, таблицы 1–16, приложения А–Г; ИУС 2-2026 Проверено: 2026-10-15
ГОСТ 24379.0-2012. Технические условия с изменением 1 и поправкой Разделы 5–7; изменение 1, РФ 01.02.2024; поправка ИУС 9-2024 Проверено: 2026-10-15

Что ещё требует проверки

Соответствие партии, рабочий чертёж и расчёт установки требуют подтверждения.
Численные отклонения общих полей IT и резьбы здесь не расшифрованы; сохраняются обозначения источника.
М72–М140: рисунок верхней шпильки поз. 5 и таблица муфты 13 ограничены М64.
