ГОСТ 12207-79
- 1 · незакалённый
- 2 · закалённый
- 2 · закалённый · вариант конца по рисунку

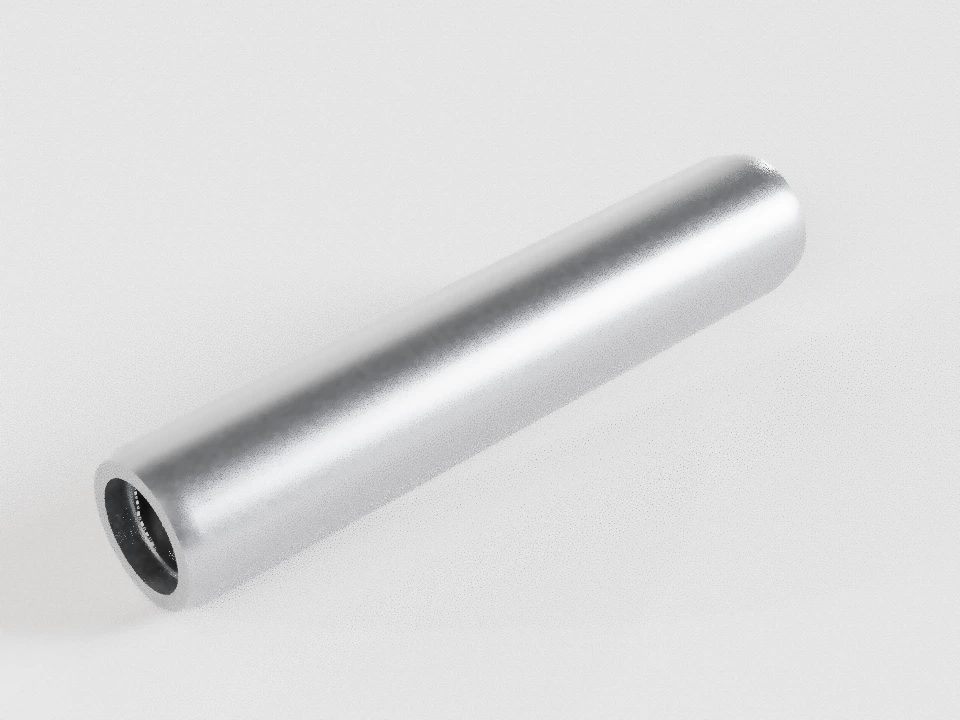

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Карточка стандарта / Штифты

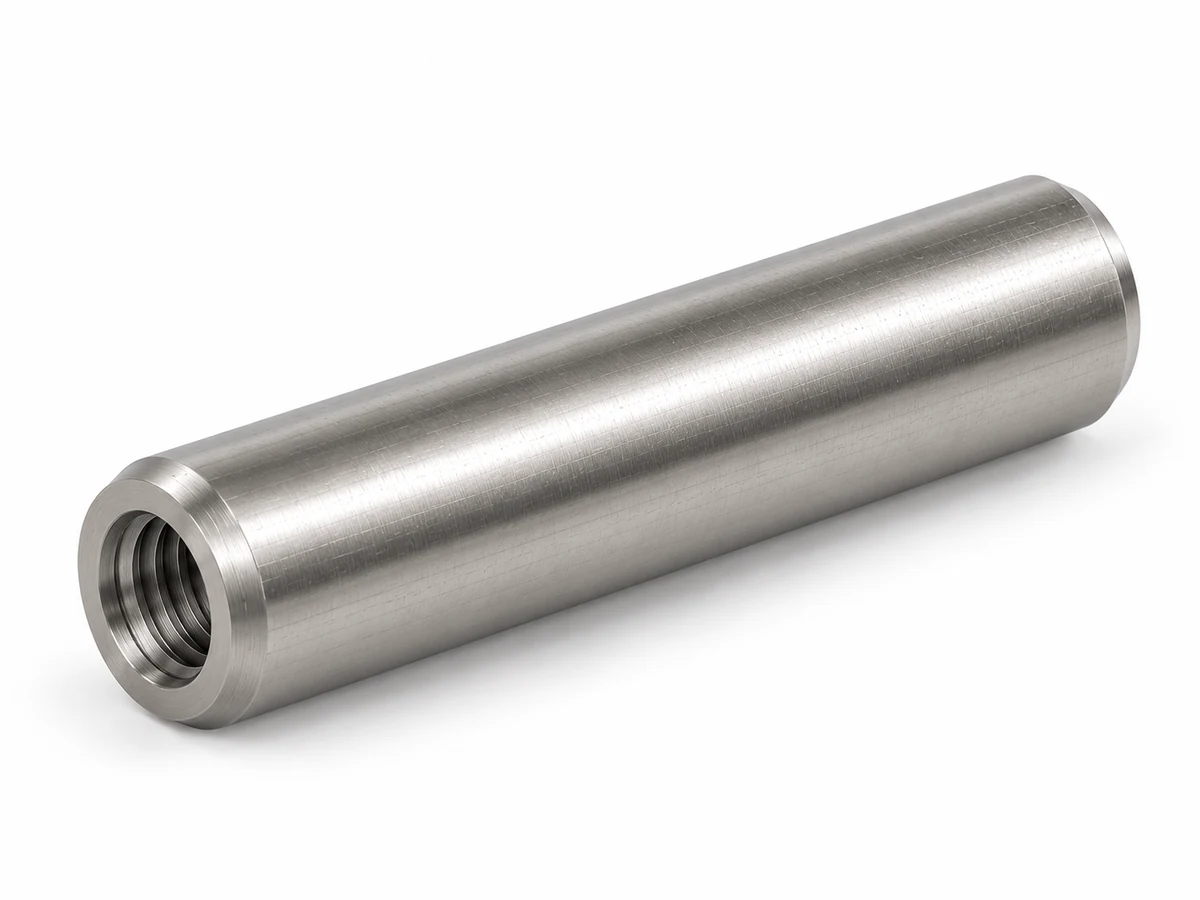

ГОСТ 12207-79 Штифты цилиндрические с внутренней резьбой, класс точности А
Цилиндрический штифт с внутренней резьбой для извлечения из глухого отверстия. Незакалённое и закалённое исполнения имеют разные концы.
Диаметр, длина, резьба и три глубины выбираются из полной таблицы конкретного ГОСТ.
Статус документа и изменения
Применение стандарта в РФ
Статус документа в фонде: Действует.
Действует по просмотренной карточке Росстандарта; сведений об ограничении применения в ней не обнаружено.
Проверка источника статуса: 2026-10-01. Росстандарт ↗
Изменения, поправки и даты
- Текстовое изменение № 2 · ИУС 5-1989
Учтено в указанном нормативном издании.
Введено: 1990-01-01; зарегистрировано: 1989-03-09. Документ: 422. Росстандарт ↗
- Текстовое изменение № 1 · ИУС 3-1984
Учтено в указанном нормативном издании.
Введено: 1984-07-01; зарегистрировано: 1983-12-17. Документ: 6165. Росстандарт ↗
Геометрия и исполнение
Выбрать штифт
Перетаскивайте увеличенный чертёж; стрелки перемещают вид. Нажмите размер на чертеже или в таблице, чтобы подсветить его. Размеры в миллиметрах, если не указано иное.
| Параметр | Номинал / пределы | Условие |
|---|
Материал, обработка и контроль
Работа в узле
Схема узла объясняет принцип действия. Посадку, прочность и способ закрепления проверяют для конкретного соединения. Движение включается только кнопками.
Подобрать по измеренному образцу
Пустое поле — неизвестный размер. Все введённые размеры должны относиться к одному варианту. Погрешность измерения ±u не заменяет допуск.
Для конуса d измеряют у малого основания рабочей конической части, dₖ — у большого; Для двух промежуточных сечений заполните все четыре поля D₁, D₂, x₁, L₁₂. Сечения должны лежать на гладком конусе вне фасок, сферы, резьбы и разреза. x₁ отсчитывают от теоретического малого основания вдоль оси; второе сечение расположено ближе к большому основанию. Пересчёт по идеальному конусу 1:50 не подтверждает допуск его угла. Материал, твёрдость и состояние обработки из размеров не определяются.
Редактируемое задание для производства
Это локальный проект задания. Кнопка печати открывает стандартный диалог браузера. При изменении размеров соответствие исходному стандарту не заявляется.
Краткие сведения основного документа
Нормативная геометрия
Стандарт предусматривает
- Диаметр штифта
- 6–50 мм
- Технические требования
- ГОСТ 26862-86 — ссылка проверенного издания
- Размеры концов
- c — размер конца; c₁ и c₂ — приблизительные размеры; l₁, l₂, l₃ относятся к внутреннему резьбовому отверстию
Переиздание с изменениями № 1, 2; в скане указан сентябрь без года. Проверка содержания: проверена только часть. Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Допустимые сочетания размеров
ГОСТ 12207-79 · все сочетания d × l (154)
Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 16 | |
| 20 | |
| 25 | |
| 30 | |
| 40 | |
| 50 |
ISO 8733:1997 · все сочетания d × l (154)
Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 16 | |
| 20 | |
| 25 | |
| 30 | |
| 40 | |
| 50 |
ISO 8735:1997 · все сочетания d × l (154)
Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 16 | |
| 20 | |
| 25 | |
| 30 | |
| 40 | |
| 50 |
Исполнения и обработка
ISO 8733:1997
- St · незакалённый
- A1 · аустенитный
ISO 8735:1997
- A · St · объёмная закалка
- B · St · цементация
- C1 · мартенситный
Связанные стандарты и различия
| Документ | Диаметры / сочетания d × l | Исполнения | Особенности |
|---|---|---|---|
| ГОСТ 12207-79 | 10 / 154 | 1 · незакалённый; 2 · закалённый; 2 · закалённый · вариант конца по рисунку | Резьба нужна для извлечения, когда противоположный торец недоступен. Лыска позволяет воздуху и жидкости выходить при установке. |
| ISO 8733:1997 | 10 / 154 | St · незакалённый; A1 · аустенитный | К обратному торцу нет доступа; внутреннюю резьбу используют для осевого извлечения. |
| ISO 8735:1997 | 10 / 154 | A · St · объёмная закалка; B · St · цементация; C1 · мартенситный | К обратному торцу нет доступа; внутреннюю резьбу используют для осевого извлечения. |
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, наличие резьбы, поля допуска, класс точности и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Допуски и посадки ↗Материал и условия эксплуатации ↗Покрытия и обозначения ↗Памятка для подготовки заявки ↗
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ 12207-79. Переиздание с изменениями № 1, 2; в скане указан сентябрь без года Пункты 1.1–1.2, 2.1; чертёж и таблица, с. 1–5 Проверено: 2026-10-01. Нормативный документ ↗
- ГОСТ 26862-86. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Переиздание января 1997 г., Изм. 1; пп. 2.2–2.6, 3.1–3.6, 4–6; поправка ИУС 1-2024 к п. 3.2 (в файле дважды, учтена один раз). Проверено: 2026-10-13. Нормативный документ ↗
- ISO 8733:1997. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Рис. 1; табл. 1 (вся конечная матрица); табл. 2; раздел 5. Проверено: 2026-10-13. Нормативный документ ↗
- ISO 8733:1997. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Рис. 1; табл. 1 (вся конечная матрица); табл. 2; раздел 5. Проверено: 2026-10-13. Нормативный документ ↗
- ISO 8735:1997. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Рис. 1; табл. 1 (вся конечная матрица); табл. 2; раздел 5. Проверено: 2026-10-13. Нормативный документ ↗
- ГОСТ 25346-89. Численные пределы только прочитанных полей и диапазонов. Таблица 1: IT6, IT8–IT15 до 500 мм; h / H / js по положению относительно нулевой линии. IT14 и выше не применены при d≤1 мм. Проверено: 2026-10-13. Нормативный документ ↗
- ГОСТ 25347-82. Численные пределы только прочитанных полей и диапазонов. Таблица предельных отклонений валов m6 и n6; прочитан диапазон свыше 1 до 50 мм. До 1 мм численные m6/n6 не заявлены. Проверено: 2026-10-13. Нормативный документ ↗
- ГОСТ 24705-2004. Прочитанные численные пределы и правила, применённые только в указанных ветвях. Таблица 1: крупные шаги M4–M24; правило +2P для длины резьбы из ГОСТ 26862-86, п. 2.5. Проверено: 2026-10-13. Нормативный документ ↗
- ISO 286-1:2010. Прочитанные численные пределы и правила, применённые только в указанных ветвях. Табл. 1 и 5, с. 20 и 25: IT6 и нижнее отклонение m до 50 мм. Расшифровка m6 явно по редакции 2010, отдельно от редакции размерной таблицы штифта. Проверено: 2026-10-13. Нормативный документ ↗
