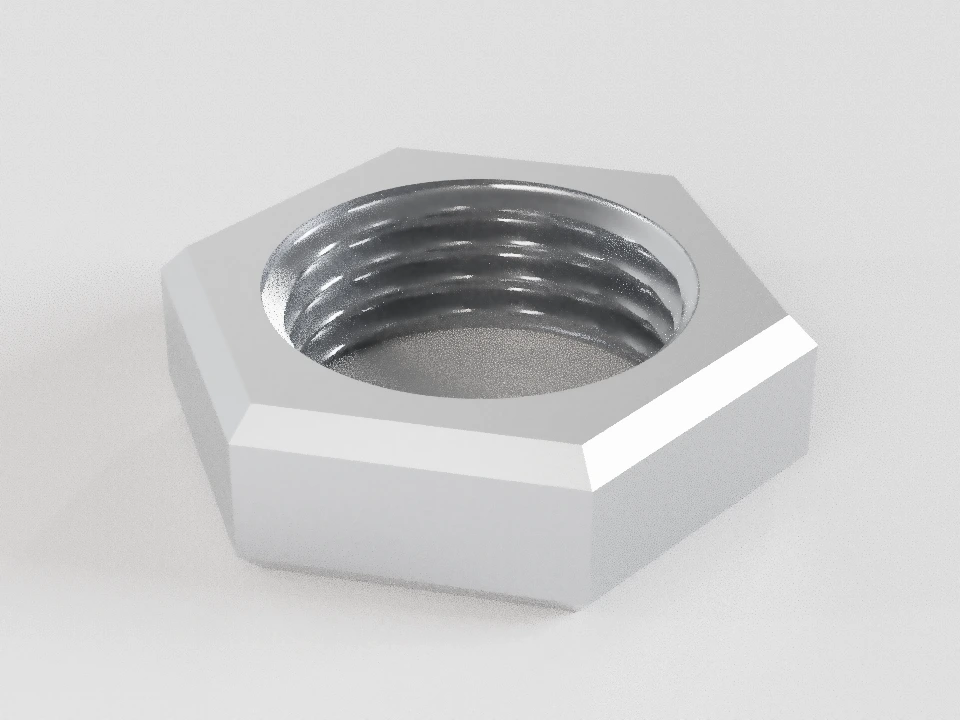

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

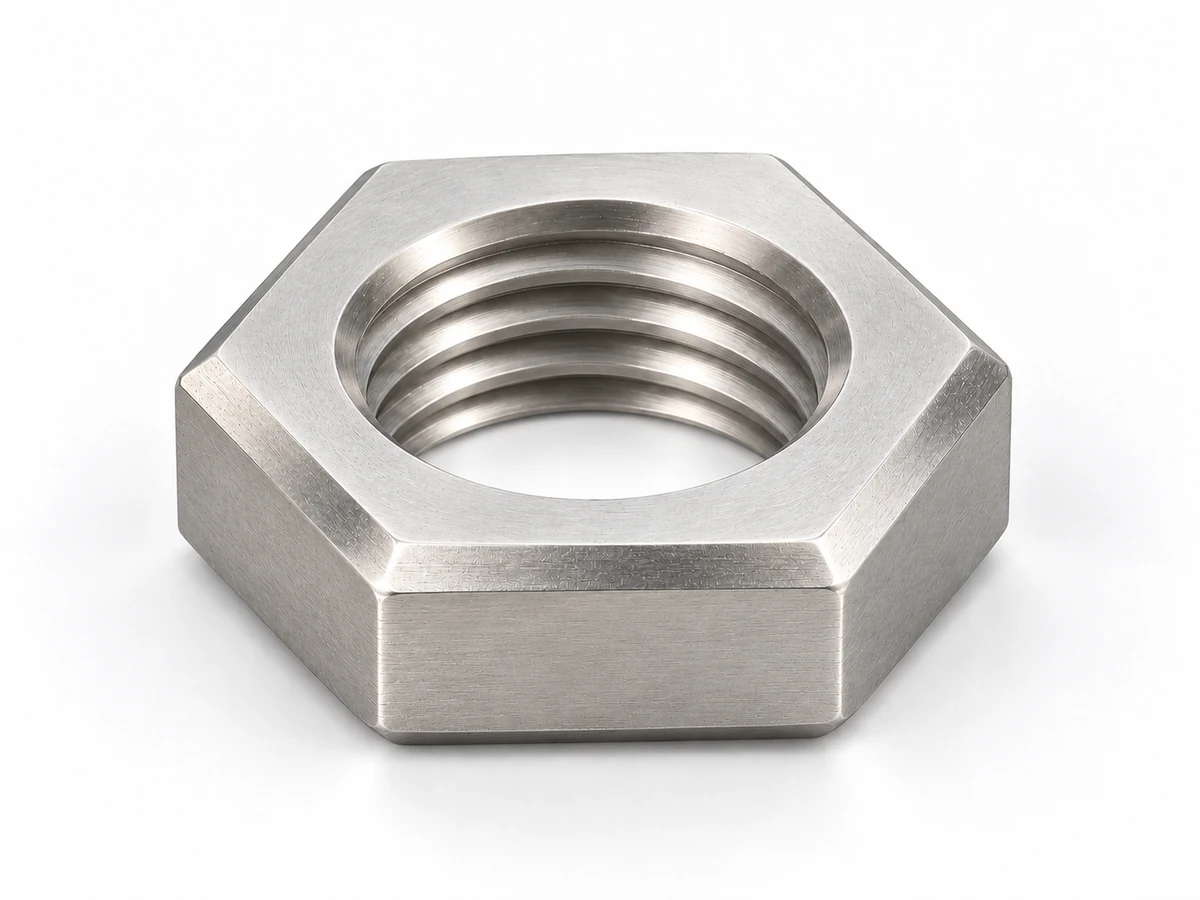

ГОСТ 10610-72 — Гайки низкие с уменьшенным размером под ключ свыше 48 мм
Гайки низкие с уменьшенным размером под ключ свыше 48 мм. Размеры и предусмотренные шаги приведены по собственным таблицам выбранного документа.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М56×5,5 (S75) ГОСТ 10610-72
Гайка М56×5,5 (S75) ГОСТ 10610-72
- Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
- Размерный ряд по ГОСТ 10610-72.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 56 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Шаг резьбы | 5,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Размер под ключ | 75 | h13 | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Полная высота | 24 | h14 | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Размер между углами | — | — | 84,3 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Диаметр опорной поверхности | — | — | 70,6 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Включённый угол входной фаски | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Внутренний диаметр резьбы | 50,046 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 52,428 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 56 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Резьба | — | — | — | 3,2 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
Применение
Ограниченная высота
Низкая гайка занимает меньше места по оси. Возможность контрения определяется выбранной конструкцией соединения.
Проверить доступную длину резьбы. Низкую гайку нельзя автоматически заменить нормальной или назначить ей момент затяжки.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 10610-72 · точность А
Издание с изменениями № 1, 2
| d | Основной (крупный) P | Мелкие P | S | m | e | dᵥ |
|---|---|---|---|---|---|---|
| (52) | 5 | 3 | 70 | 24 | ≥ 78,6 | ≥ 66,1 |
| 56 | 5,5 | 4 | 75 | 24 | ≥ 84,3 | ≥ 70,6 |
| 64 | 6 | 4 | 85 | 28 | ≥ 95,1 | ≥ 79,9 |
| 72 | — | 6, 4 | 95 | 32 | ≥ 106,4 | ≥ 89,4 |
| (76) | — | 6, 4 | 100 | 35 | ≥ 112 | ≥ 94,2 |
| 80 | — | 6, 4 | 105 | 40 | ≥ 117,7 | ≥ 98,9 |
| 90 | — | 6, 4 | 115 | 45 | ≥ 129 | ≥ 108,4 |
| 100 | — | 6, 4 | 130 | 50 | ≥ 145,8 | ≥ 122,6 |
| 110 | — | 6, 4 | 145 | 55 | ≥ 162,7 | ≥ 136,8 |
| 125 | — | 6, 4 | 155 | 60 | ≥ 174 | ≥ 146,3 |
| 140 | — | 6, 4 | 180 | 65 | ≥ 202,3 | ≥ 170 |
| 160 | — | 6, 4 | 210 | 75 | ≥ 236 | ≥ 198,4 |
Выбрать строку ГОСТ 10610-72
- S
- Размер под ключ.
- m
- Полная высота.
- e
- Размер между углами.
- dᵥ
- Диаметр опорной поверхности.
Исполнения
- Две наружные фаски
Требования и конструкция
- Материал, группа механических свойств и покрытие указываются отдельно; геометрия не подтверждает возможность поставки.
- Ряд М52–М160; М52 и М76 в скобках. Основной (крупный) шаг только для М52–М64, далее мелкие 6 и 4 мм.
- Предельные отклонения сохранены как поля из таблицы; неподтверждённый числовой пересчёт не подставлен. Технические требования — ГОСТ 18126-94.
- Поле 6H встречается в примерах обозначения; оно не назначается автоматически всем размерам и материалам. Уточнить поле по техническим требованиям.
Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 15…30 | ° |
| β | Включённый угол входной фаски | 90…120 | ° |
| Ra | Резьба | 3,2 | мкм |
| Ra | Опора | 6,3 | мкм |
| Ra | Прочие поверхности | 12,5 | мкм |
Источник размеров: ГОСТ 10610-72, Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М56×5,5 (S75) ГОСТ 10610-72
Начальный пример. Издание с изменениями № 1, 2
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 56 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Шаг резьбы | 5,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Размер под ключ | 75 | h13 | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Полная высота | 24 | h14 | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Размер между углами | — | — | 84,3 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Диаметр опорной поверхности | — | — | 70,6 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Включённый угол входной фаски | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Внутренний диаметр резьбы | 50,046 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 52,428 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 56 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Резьба | — | — | — | 3,2 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10610-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
