ГОСТ 10602-94 — Болты с шестигранной головкой, резьба свыше 48 мм, класс точности В

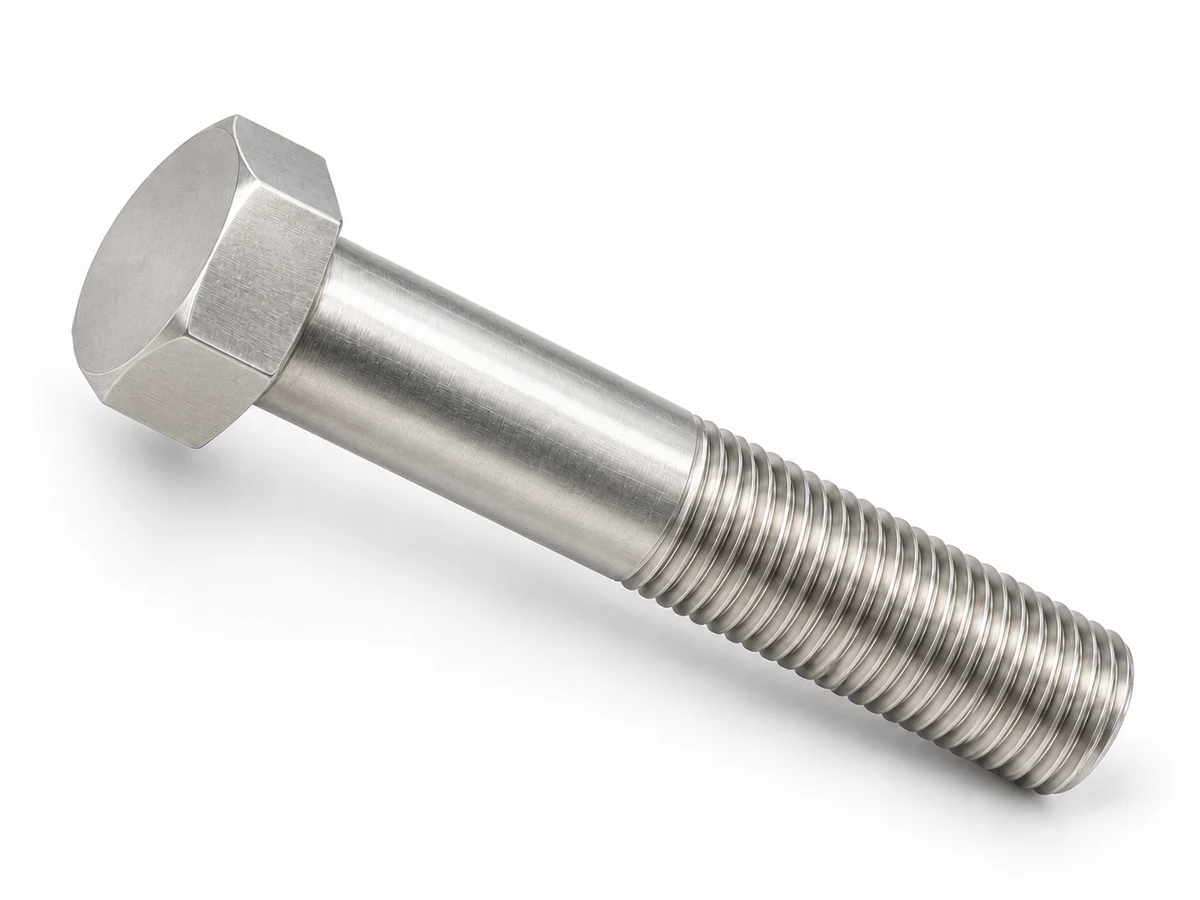

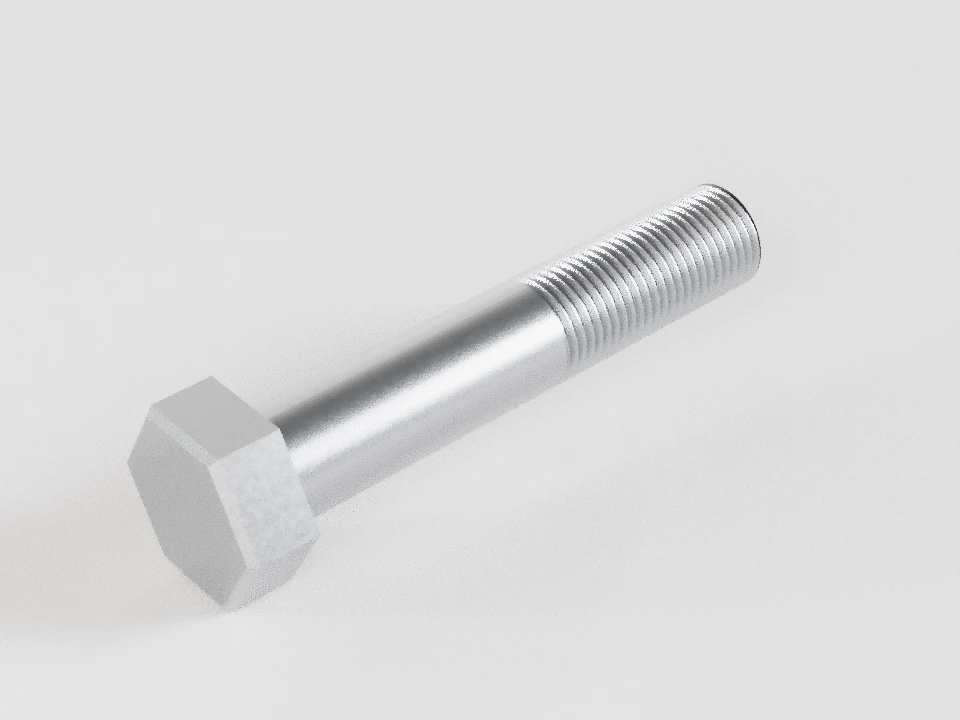

Болт М56-6g×300 (S85) ГОСТ 10602-94

ГОСТ 10602-94 · ИПК Издательство стандартов, 1996

Собственная матрица М52–М150; 119 сочетаний. b — справочный размер. Противоречия печатной таблицы требуют уточнения и не становятся контрольными пределами.
b — справочный размер, таблица 1; lg max=l ном−b, ls min=lg max−5P. Буквальные пределы таблицы 2 сохранены отдельно.
В таблице 1 основной (крупный) шаг дан только для М52, М56, М64. Для М72–М150 оба шага 4 и 6 мм обозначены мелкими.
Вариант головки с опорным участком c имеет числовые данные только для М52, М56, М64.
Масса над чертой в приложении А относится к шагам 5; 5,5; 6 мм, под чертой — к 3; 4 мм. Это справочная масса одного стального болта, не масса поставки.
Схема использует условный контур в пределах указанных требований; это не утверждённый производственный чертёж.

Выберите размер для пояснения базы.

Размеры в мм; углы — в градусах. Прочерк не означает ноль.
Размер / база	Номинал	Минимум	Максимум	Отклонения / источник
d — Диаметр резьбыНаружный диаметр метрической резьбы	56	55,365	55,925	Δ− -0,635; Δ+ -0,075. 6g до покрытия.ГОСТ 18126-94, п.3.3; ГОСТ 16093-2004, таблицы 3, 7
P — Шаг резьбыОсевое расстояние соседних витков	5,5	—	—	основной (крупный) шаг.ГОСТ 10602-94, таблица 1
l — Длина болтаОт опоры головки до конца; головка не входит в l	300	297,4	302,6	Δ− -2,6; Δ+ 2,6. Буквальные пределы таблицы 2.ГОСТ 10602-94, таблица 2, PDF 6
s — Размер под ключМежду противоположными плоскими гранями	85	82,8	85	Δ− -2,2; Δ+ 0. ГОСТ 10602-94, таблица 1
e — Размер по угламМежду противоположными углами	—	93,56	—	Измеряют в средней половине высоты головки; минимум не задаёт идеальный контур.ГОСТ 10602-94, таблица 1
k — Высота головкиВерхний торец → опорная плоскость	35	34,5	35,5	Δ− -0,5; Δ+ 0,5. Опорный участок входит в k.ГОСТ 10602-94, таблица 1
dₛ — Диаметр гладкого стержняПоперёк гладкой цилиндрической части	56	55,26	56	Δ− -0,74; Δ+ 0. Частные пределы таблицы 1; не поле h14 малых болтов.ГОСТ 10602-94, таблица 1
b — Справочная длина резьбыТорец → начало полного профиля	137 справ.	—	—	Справочно 137; производственный номинал и допуск не назначены. В сносках таблицы 1: 125 < l < 200 и l > 200.ГОСТ 10602-94, таблица 1
lₛ — Гарантированный гладкий участокОпора головки → начало перехода к резьбе	—	135,5	—	Буквальный минимум таблицы 2. Примечание: lₛ min = lɡ max − 5P; значение не пересчитывается при выборе другого шага.ГОСТ 10602-94, таблица 2, PDF 6
lɡ — Расстояние до полного профиляОпора головки → начало полного профиля	—	—	163	Буквальный максимум таблицы 2; lɡ max = l ном − b справ.ГОСТ 10602-94, таблица 2, PDF 6
α — Фаска головкиУгол от торца головки	—	15	30	Конкретный угол показанного контура условный.ГОСТ 10602-94, рисунок 1
r — Радиус под головкойСопряжение стержня с опорой	—	2	—	Задан минимум, не точный производственный радиус.ГОСТ 10602-94, таблица 1
d₂ рез — Средний диаметрИсходный профиль метрической резьбы	52,428	52,088	52,353	Δ− -0,34; Δ+ -0,075. Расчёт по профилю; отдельные пределы назначены только среднему диаметру 6g.ГОСТ 24705-2004, п.4.2; ГОСТ 16093-2004, таблицы 3, 5, 7
d₁ рез — Внутренний диаметр профиляИсходный профиль метрической резьбы	50,046	—	—	Расчёт по профилю; отдельные пределы назначены только среднему диаметру 6g.ГОСТ 24705-2004, п.4.2; ГОСТ 16093-2004, таблицы 3, 5, 7
d₃ рез — Диаметр впадины исходного профиляИсходный профиль метрической резьбы	49,252	—	—	Расчёт по профилю; отдельные пределы назначены только среднему диаметру 6g.ГОСТ 24705-2004, п.4.2; ГОСТ 16093-2004, таблицы 3, 5, 7
H — Высота исходного треугольникаИсходный профиль метрической резьбы	4,76314	—	—	Расчёт по профилю; отдельные пределы назначены только среднему диаметру 6g.ГОСТ 24705-2004, п.4.2; ГОСТ 16093-2004, таблицы 3, 5, 7
x — Сбег резьбыПолный профиль → исчезновение резьбы	—	—	14	Нормальный сбег.ГОСТ 27148-86, таблица 1 и примечания, PDF 3
u — Неполный профиль на концеКонец → полный профиль	11	—	—	Для выбранного конца с фаской u = 2P; входит в l и b. Вариант после накатывания без фаски согласуют отдельно.ГОСТ 18126-94, пп.3.4, 3.7; ГОСТ 12414-94, конец с фаской
Dкон — Торец концаПоперёк конца с фаской	—	—	—	Меньше внутреннего диаметра резьбы; точный контур и угол не назначены.ГОСТ 12414-94, конец с фаской
tS — Симметричность головкиОсь шестигранника → ось стержня	—	—	1,6	15-я степень, диаметральное выражение; номинал s.ГОСТ 18126-94, п.3.2; ГОСТ 24643-81, таблицы 4 и 5
tC — Соосность стержня и резьбыОсь резьбы → ось стержня	—	—	1	14-я степень, диаметральное выражение; номинал d.ГОСТ 18126-94, п.3.2; ГОСТ 24643-81, таблицы 4 и 5
tB — Перпендикулярность опорыОпора головки → ось стержня	—	—	—	14-я степень. Числовой предел зависит от номинальной длины контролируемого участка; участок необходимо указать в чертеже. Формула 0,8s для М1–М48 не переносится.ГОСТ 18126-94, п.3.2; ГОСТ 24643-81, таблицы 4 и 5
β — Уклон гранейГрани шестигранника относительно оси	—	—	1	Класс В; уклон не должен выводить s за предельные значения.ГОСТ 18126-94, п.3.7
C — Косой срез концаРазность крайних длин по торцу	—	—	5,5	Не более одного шага; длину измеряют по длинной стороне.ГОСТ 18126-94, пп.3.7, 6.8
Ra — Шероховатость поверхностиБоковые стороны резьбы; торец не контролируется	—	—	—	Рисунок 1 ГОСТ 10602-94 не задаёт числовые Ra. Требования изготовления фиксируют в чертеже.ГОСТ 18126-94, пп.6.11–6.12
Dпл — Отверстие контрольной плитыПроходное отверстие для контроля прямолинейности	62	62	62,46	Δ− 0; Δ+ 0,46. H13; глубина не меньше длины болта. Отклонение отверстия: 0…IT13 по ГОСТ 25346-89, таблицы 1–2.ГОСТ 18126-94, пп.6.5–6.6

Применение стандарта в РФ

Статус документа в фонде: Действует.

Действует по просмотренной карточке Росстандарта; сведений об ограничении применения в ней не обнаружено.

Проверка источника статуса: 2026-10-01. Росстандарт ↗

Проверенные таблицы и охват

Полные таблицы стандарта

Все размеры — мм. Прочерк означает отсутствие значения. Минимум, максимум и справочная величина не являются производственным номиналом. Размеры в скобках сохранены, но их применение не рекомендуется.

ГОСТ 10602-94 · ГОСТ 10602-94 · ИПК Издательство стандартов, 1996

Собственная матрица М52–М150; 119 сочетаний. b — справочный размер. Противоречия печатной таблицы требуют уточнения и не становятся контрольными пределами.

ГОСТ 10602-94, таблица 1: собственные размеры класса В
d	P основной	P мелкий	s ном./max	s min	k ном.	k min	k max	e min	dₛ ном./max	dₛ min
(52)	5	3	80	78,1	33	32,5	33,5	88,25	52	51,26
56	5,5	4	85	82,8	35	34,5	35,5	93,56	56	55,26
64	6	4	95	92,8	40	39,5	40,5	104,86	64	63,25
72	—	4 / 6	105	102,8	45	44,5	45,5	116,16	72	71,26
(76)	—	4 / 6	110	107,8	48	47,5	48,5	121,81	76	75,26
80	—	4 / 6	115	112,8	50	49,5	50,5	127,46	80	79,26
90	—	4 / 6	130	127,5	57	56,4	57,6	144,08	90	89,13
100	—	4 / 6	145	142,5	63	62,4	63,6	161,03	100	99,13
110	—	4 / 6	155	152,5	69	68,4	69,6	172,33	110	109,13
125	—	4 / 6	180	177,5	79	78,4	79,6	200,58	125	124
140	—	4 / 6	200	197,1	88	87,3	88,7	222,72	140	139
150	—	4 / 6	225	222,1	100	99,3	100,7	250,97	150	149

ГОСТ 10602-94, таблица 1: переходы, отверстие и справочная длина. Сноски b не включают l=200; используется буквальная строка таблицы 2 с предупреждением.
d	b справ., 125<l<200	b справ., l>200	r min	c min	c max	dₐ max	dʷ min	l𝒻 max	k′ min	d₂ отв. ном.	d₂ отв. max
52	116	129	1,6	0,3	1	56,6	74,2	10	22,75	8	8,36
56	124	137	2	0,3	1	63	78,66	12	24,15	10	10,36
64	140	153	2	0,3	1	71	88,16	13	27,65	10	10,36
72	156	169	2	—	—	—	—	—	—	10	10,36
76	—	177	2	—	—	—	—	—	—	10	10,36
80	—	185	2	—	—	—	—	—	—	13	13,43
90	—	205	2,5	—	—	—	—	—	—	13	13,43
100	—	225	2,5	—	—	—	—	—	—	13	13,43
110	—	245	2,5	—	—	—	—	—	—	13	13,43
125	—	275	2,5	—	—	—	—	—	—	16	16,34
140	—	305	2,5	—	—	—	—	—	—	16	16,34
150	—	325	2,5	—	—	—	—	—	—	16	16,34

Все 192 печатные ячейки таблицы 2

Буквальная транскрипция. 119 разрешённых пар; противоречивые пределы не выдаются селектором как проверенные.
d	l	l min	l max	lₕ	lₛ min	lɡ max	Примечание
52	150	148,5	152	130	9	34
56	150	148,5	152	—	—	—	Сочетание не предусмотрено
64	150	148,5	152	—	—	—	Сочетание не предусмотрено
72	150	148,5	152	—	—	—	Сочетание не предусмотрено
76	150	148,5	152	—	—	—	Сочетание не предусмотрено
80	150	148,5	152	—	—	—	Сочетание не предусмотрено
52	160	158	162	140	19	44
56	160	158	162	138	8,5	36
64	160	158	162	—	—	—	Сочетание не предусмотрено
72	160	158	162	—	—	—	Сочетание не предусмотрено
76	160	158	162	—	—	—	Сочетание не предусмотрено
80	160	158	162	—	—	—	Сочетание не предусмотрено
52	170	168	172	150	29	54
56	170	168	172	148	18,5	46
64	170	168	172	—	—	—	Сочетание не предусмотрено
72	170	168	172	—	—	—	Сочетание не предусмотрено
76	170	168	172	—	—	—	Сочетание не предусмотрено
80	170	168	172	—	—	—	Сочетание не предусмотрено
52	180	178	182	160	39	64
56	180	178	182	158	28,5	56
64	180	178	182	158	10	40
72	180	178	182	—	—	—	Сочетание не предусмотрено
76	180	178	182	—	—	—	Сочетание не предусмотрено
80	180	178	182	—	—	—	Сочетание не предусмотрено
52	190	188	192	170	49	74
56	190	188	192	168	38,5	66
64	190	188	192	168	20	50
72	190	188	192	—	—	—	Сочетание не предусмотрено
76	190	188	192	—	—	—	Сочетание не предусмотрено
80	190	188	192	—	—	—	Сочетание не предусмотрено
52	200	197,7	202,3	180	59	84	Для l=200 использована буквальная строка таблицы 2; границы b в сноске таблицы 1 не включают ровно 200 мм.
56	200	197,7	202,3	178	48,5	76	Для l=200 использована буквальная строка таблицы 2; границы b в сноске таблицы 1 не включают ровно 200 мм.
64	200	197,7	202,3	178	30	60	Для l=200 использована буквальная строка таблицы 2; границы b в сноске таблицы 1 не включают ровно 200 мм.
72	200	197,7	202,3	178	14	44	Для l=200 использована буквальная строка таблицы 2; границы b в сноске таблицы 1 не включают ровно 200 мм.
76	200	197,7	202,3	—	—	—	Сочетание не предусмотрено
80	200	197,7	202,3	—	—	—	Сочетание не предусмотрено
52	210	207,7	212,3	190	56	81
56	210	207,7	212,3	188	45,5	73
64	210	207,7	212,3	188	27	57
72	210	207,7	212,3	188	11	41
76	210	207,7	212,3	—	—	—	Сочетание не предусмотрено
80	210	207,7	212,3	—	—	—	Сочетание не предусмотрено
52	220	217,7	222,3	200	66	91
56	220	217,7	222,3	198	55,5	83
64	220	217,7	222,3	198	37	67
72	220	217,7	222,3	198	21	51
76	220	217,7	222,3	198	13	43
80	220	217,7	222,3	198	5	35
52	240	237,7	242,3	220	86	111
56	240	237,7	242,3	218	75,5	103
64	240	237,7	242,3	218	57	87
72	240	237,7	242,3	218	41	71
76	240	237,7	242,3	218	33	63
80	240	237,7	242,3	218	25	55
52	250	247,4	253,2	230	96	121	l=250: в печатной таблице min=247.4, max=253.2; пределы требуют уточнения, автоматически не исправлены.
56	250	247,4	253,2	228	85,5	113	l=250: в печатной таблице min=247.4, max=253.2; пределы требуют уточнения, автоматически не исправлены.
64	250	247,4	253,2	228	67	97	l=250: в печатной таблице min=247.4, max=253.2; пределы требуют уточнения, автоматически не исправлены.
72	250	247,4	253,2	228	51	81	l=250: в печатной таблице min=247.4, max=253.2; пределы требуют уточнения, автоматически не исправлены.
76	250	247,4	253,2	228	43	73	l=250: в печатной таблице min=247.4, max=253.2; пределы требуют уточнения, автоматически не исправлены.
80	250	247,4	253,2	228	35	65	l=250: в печатной таблице min=247.4, max=253.2; пределы требуют уточнения, автоматически не исправлены.
52	260	257,4	262,6	240	106	131
56	260	257,4	262,6	238	95,5	123
64	260	257,4	262,6	238	77	107
72	260	257,4	262,6	238	61	91
76	260	257,4	262,6	238	53	83
80	260	257,4	262,6	238	45	75
52	280	277,4	292,6	260	126	151	l=280: в печатной таблице min=277.4, max=292.6; пределы требуют уточнения, автоматически не исправлены.
56	280	277,4	292,6	258	115,5	143	l=280: в печатной таблице min=277.4, max=292.6; пределы требуют уточнения, автоматически не исправлены.
64	280	277,4	292,6	258	97	127	l=280: в печатной таблице min=277.4, max=292.6; пределы требуют уточнения, автоматически не исправлены.
72	280	277,4	292,6	258	81	111	l=280: в печатной таблице min=277.4, max=292.6; пределы требуют уточнения, автоматически не исправлены.
76	280	277,4	292,6	258	73	103	l=280: в печатной таблице min=277.4, max=292.6; пределы требуют уточнения, автоматически не исправлены.
80	280	277,4	292,6	258	65	95	l=280: в печатной таблице min=277.4, max=292.6; пределы требуют уточнения, автоматически не исправлены.
52	300	297,4	302,6	280	146	171
56	300	297,4	302,6	278	135,5	163
64	300	297,4	302,6	278	147	147	lₛ=147 в печатной таблице расходится с формулой примечания 2; уточнить источник.
72	300	297,4	302,6	278	101	131
76	300	297,4	302,6	278	93	123
80	300	297,4	302,6	278	85	115
52	320	317,4	322,6	—	—	—	Сочетание не предусмотрено
56	320	317,4	322,6	—	—	—	Сочетание не предусмотрено
64	320	317,4	322,6	298	137	167
72	320	317,4	322,6	298	121	151
76	320	317,4	322,6	298	113	143
80	320	317,4	322,6	298	105	135
52	340	337,15	342,85	—	—	—	Сочетание не предусмотрено
56	340	337,15	342,85	—	—	—	Сочетание не предусмотрено
64	340	337,15	342,85	318	157	187
72	340	337,15	342,85	318	141	171
76	340	337,15	342,85	318	133	163
80	340	337,15	342,85	318	125	155
52	360	357,15	362,85	—	—	—	Сочетание не предусмотрено
56	360	357,15	362,85	—	—	—	Сочетание не предусмотрено
64	360	357,15	362,85	338	177	207
72	360	357,15	362,85	338	161	191
76	360	357,15	362,85	338	153	183
80	360	357,15	362,85	338	145	175
52	380	377,15	382,85	—	—	—	Сочетание не предусмотрено
56	380	377,15	382,85	—	—	—	Сочетание не предусмотрено
64	380	377,15	382,85	—	—	—	Сочетание не предусмотрено
72	380	377,15	382,85	—	—	—	Сочетание не предусмотрено
76	380	377,15	382,85	358	173	203
80	380	377,15	382,85	358	165	195
52	400	397,15	402,85	—	—	—	Сочетание не предусмотрено
56	400	397,15	402,85	—	—	—	Сочетание не предусмотрено
64	400	397,15	402,85	—	—	—	Сочетание не предусмотрено
72	400	397,15	402,85	—	—	—	Сочетание не предусмотрено
76	400	397,15	402,85	378	193	223
80	400	397,15	402,85	378	185	215
52	420	416,85	423,15	—	—	—	Сочетание не предусмотрено
56	420	416,85	423,15	—	—	—	Сочетание не предусмотрено
64	420	416,85	423,15	—	—	—	Сочетание не предусмотрено
72	420	416,85	423,15	—	—	—	Сочетание не предусмотрено
76	420	416,85	423,15	—	—	—	Сочетание не предусмотрено
80	420	416,85	423,15	—	—	—	Сочетание не предусмотрено
90	250	247,4	253,2	225	15	45	l=250: в печатной таблице min=247.4, max=253.2; пределы требуют уточнения, автоматически не исправлены.
100	250	247,4	253,2	—	—	—	Сочетание не предусмотрено
110	250	247,4	253,2	—	—	—	Сочетание не предусмотрено
125	250	247,4	253,2	—	—	—	Сочетание не предусмотрено
140	250	247,4	253,2	—	—	—	Сочетание не предусмотрено
150	250	247,4	253,2	—	—	—	Сочетание не предусмотрено
90	260	257,4	262,6	235	25	55
100	260	257,4	262,6	—	—	—	Сочетание не предусмотрено
110	260	257,4	262,6	—	—	—	Сочетание не предусмотрено
125	260	257,4	262,6	—	—	—	Сочетание не предусмотрено
140	260	257,4	262,6	—	—	—	Сочетание не предусмотрено
150	260	257,4	262,6	—	—	—	Сочетание не предусмотрено
90	280	277,4	292,6	255	45	75	l=280: в печатной таблице min=277.4, max=292.6; пределы требуют уточнения, автоматически не исправлены.
100	280	277,4	292,6	255	25	55	l=280: в печатной таблице min=277.4, max=292.6; пределы требуют уточнения, автоматически не исправлены.
110	280	277,4	292,6	—	—	—	Сочетание не предусмотрено
125	280	277,4	292,6	—	—	—	Сочетание не предусмотрено
140	280	277,4	292,6	—	—	—	Сочетание не предусмотрено
150	280	277,4	292,6	—	—	—	Сочетание не предусмотрено
90	300	297,4	302,6	275	65	95
100	300	297,4	302,6	275	45	75
110	300	297,4	302,6	275	25	55
125	300	297,4	302,6	—	—	—	Сочетание не предусмотрено
140	300	297,4	302,6	—	—	—	Сочетание не предусмотрено
150	300	297,4	302,6	—	—	—	Сочетание не предусмотрено
90	320	317,4	322,6	295	85	115
100	320	317,4	322,6	295	65	95
110	320	317,4	322,6	295	35	75	lₛ=35 в печатной таблице расходится с формулой примечания 2; уточнить источник.
125	320	317,4	322,6	—	—	—	Сочетание не предусмотрено
140	320	317,4	322,6	—	—	—	Сочетание не предусмотрено
150	320	317,4	322,6	—	—	—	Сочетание не предусмотрено
90	340	337,15	342,85	315	105	135
100	340	337,15	342,85	315	85	115
110	340	337,15	342,85	315	65	95
125	340	337,15	342,85	312	35	65
140	340	337,15	342,85	—	—	—	Сочетание не предусмотрено
150	340	337,15	342,85	—	—	—	Сочетание не предусмотрено
90	360	357,15	362,85	335	125	155
100	360	357,15	362,85	335	105	135
110	360	357,15	362,85	335	85	115
125	360	357,15	362,85	332	55	85
140	360	357,15	362,85	—	—	—	Сочетание не предусмотрено
150	360	357,15	362,85	—	—	—	Сочетание не предусмотрено
90	380	377,15	382,85	355	145	175
100	380	377,15	382,85	355	125	155
110	380	377,15	382,85	355	105	135
125	380	377,15	382,85	352	75	105
140	380	377,15	382,85	352	45	75
150	380	377,15	382,85	—	—	—	Сочетание не предусмотрено
90	400	397,15	402,85	375	165	195
100	400	397,15	402,85	375	145	175
110	400	397,15	402,85	375	125	155
125	400	397,15	402,85	372	95	125
140	400	397,15	402,85	372	65	95
150	400	397,15	402,85	—	—	—	Сочетание не предусмотрено
90	420	416,85	423,15	395	185	215
100	420	416,85	423,15	395	165	195
110	420	416,85	423,15	395	145	175
125	420	416,85	423,15	392	115	145
140	420	416,85	423,15	392	85	115
150	420	416,85	423,15	392	65	95
90	450	456,85	463,15	425	215	245	l=450: в печатной таблице min=456.85, max=463.15; пределы требуют уточнения, автоматически не исправлены.
100	450	456,85	463,15	425	195	225	l=450: в печатной таблице min=456.85, max=463.15; пределы требуют уточнения, автоматически не исправлены.
110	450	456,85	463,15	425	175	205	l=450: в печатной таблице min=456.85, max=463.15; пределы требуют уточнения, автоматически не исправлены.
125	450	456,85	463,15	422	145	175	l=450: в печатной таблице min=456.85, max=463.15; пределы требуют уточнения, автоматически не исправлены.
140	450	456,85	463,15	422	115	145	l=450: в печатной таблице min=456.85, max=463.15; пределы требуют уточнения, автоматически не исправлены.
150	450	456,85	463,15	422	95	125	l=450: в печатной таблице min=456.85, max=463.15; пределы требуют уточнения, автоматически не исправлены.
90	480	476,85	483,15	—	—	—	Сочетание не предусмотрено
100	480	476,85	483,15	—	—	—	Сочетание не предусмотрено
110	480	476,85	483,15	455	205	235
125	480	476,85	483,15	452	175	205
140	480	476,85	483,15	452	145	175
150	480	476,85	483,15	452	125	155
90	500	496,85	503,15	—	—	—	Сочетание не предусмотрено
100	500	496,85	503,15	—	—	—	Сочетание не предусмотрено
110	500	496,85	503,15	475	225	255
125	500	496,85	503,15	472	195	225
140	500	496,85	503,15	472	165	195
150	500	496,85	503,15	472	145	175

Приложение А: справочная масса одного болта

Масса одного стального болта исполнения 1. Ячейка массы не разрешает отсутствующий в таблице 2 размер.
d	l	кг при P=5; 5,5; 6	кг при P=3; 4	Примечание
52	150	3,72	3,8
56	150	4,34	4,41	В таблице 2 это сочетание отсутствует; масса не разрешает размер.
64	150	—	—
72	150	—	—
76	150	—	—
80	150	—	—
52	160	3,89	3,97
56	160	4,53	4,6
64	160	—	—
72	160	—	—
76	160	—	—
80	160	—	—
52	170	4,06	4,14
56	170	4,72	4,79
64	170	—	—
72	170	—	—
76	170	—	—
80	170	—	—
52	180	4,23	4,31
56	180	4,91	4,98
64	180	6,59	6,72
72	180	—	—
76	180	—	—
80	180	—	—
52	190	4,4	4,48
56	190	5,1	5,17
64	190	6,84	6,97
72	190	—	—
76	190	—	—
80	190	—	—
52	200	4,62	4,65
56	200	5,29	5,36
64	200	7,09	7,22
72	200	9,24	9,41
76	200	—	—
80	200	—	—
52	210	4,74	4,82
56	210	5,48	5,55
64	210	7,34	7,47
72	210	9,56	9,73
76	210	10,8	11	В таблице 2 это сочетание отсутствует; масса не разрешает размер.
80	210	—	—
52	220	4,91	4,99
56	220	5,67	5,74
64	220	7,59	7,72
72	220	9,88	10,05
76	220	11,2	11,4
80	220	12,5	12,7
52	240	5,25	5,33
56	240	6,05	6,12
64	240	8,09	8,22
72	240	10,52	10,69
76	240	12	12,2
80	240	13,3	13,5
52	250	5,42	5,5
56	250	6,24	6,31
64	250	8,34	8,47
72	250	10,84	10,97
76	250	12,4	12,6
80	250	13,7	13,9
52	260	5,59	5,67
56	260	6,43	6,5
64	260	8,59	8,72
72	260	11,22	11,35
76	260	12,8	13
80	260	14,1	14,3
52	280	5,93	6,01
56	280	6,81	6,88
64	280	9,09	9,22
72	280	11,86	11,99
76	280	13,6	13,8
80	280	14,9	15,1
52	300	6,29	6,35
56	300	7,19	7,26
64	300	9,59	9,72
72	300	12,5	12,63
76	300	14,4	14,6
80	300	15,7	15,9
52	320	—	—
56	320	—	—
64	320	10,1	10,2
72	320	13,14	13,27
76	320	15,2	15,4
80	320	16,5	16,7
52	340	—	—
56	340	—	—
64	340	10,6	10,7
72	340	13,78	13,91
76	340	16	16,2
80	340	17,3	17,5
52	360	—	—
56	360	—	—
64	360	11,1	11,2
72	360	14,42	14,55
76	360	16,8	17
80	360	18,1	18,3
52	380	—	—
56	380	—	—
64	380	—	—
72	380	—	—
76	380	17,6	17,8
80	380	18,9	19,1
52	400	—	—
56	400	—	—
64	400	—	—
72	400	—	—
76	400	18,4	18,6
80	400	19,7	19,9
90	250	18,33	18,53
100	250	—	—
110	250	—	—
125	250	—	—
140	250	—	—
150	250	—	—
90	260	18,73	19,03
100	260	—	—
110	260	—	—
125	260	—	—
140	260	—	—
150	260	—	—
90	280	19,73	20,03
100	280	25,24	25,54
110	280	—	—
125	280	—	—
140	280	—	—
150	280	—	—
90	300	20,73	21,03
100	300	26,44	26,74
110	300	32,43	32,83
125	300	—	—
140	300	—	—
150	300	—	—
90	320	21,73	22,03
100	320	27,64	27,94
110	320	33,93	34,33
125	320	—	—
140	320	—	—
150	320	—	—
90	340	22,73	23,03
100	340	28,84	29,14
110	340	35,43	35,83
125	340	48,58	49,08
140	340	—	—
150	340	—	—
90	360	23,73	24,03
100	360	30,04	30,34
110	360	36,93	37,33
125	360	50,48	50,98
140	360	—	—
150	360	—	—
90	380	24,73	25,03
100	380	31,24	31,64
110	380	38,43	38,83
125	380	52,38	52,88
140	380	67,92	68,52
150	380	—	—
90	400	25,73	26,03
100	400	32,44	32,74
110	400	39,93	40,33
125	400	54,28	54,78
140	400	70,32	70,92
150	400	—	—
90	420	26,73	27,03
100	420	33,64	33,94
110	420	41,43	41,83
125	420	56,18	56,68
140	420	72,72	73,32
150	420	98,1	99
90	450	28,23	28,53
100	450	35,44	35,74
110	450	43,63	44,03
125	450	59,08	59,58
140	450	76,32	76,92
150	450	103	104
90	480	—	—
100	480	—	—
110	480	45,83	46,23
125	480	61,98	62,48
140	480	79,92	80,52
150	480	107	108
90	500	—	—
100	500	—	—
110	500	47,33	47,73
125	500	63,88	64,38
140	500	82,32	82,92
150	500	111	112

ГОСТ 18126-94, таблица 1. Группы материала не являются классами прочности 5.8/8.8/10.9; конкретную группу выбирает заказчик.
Группа	Материал	Rm min, МПа	HB min	Условие
02	Ст3сп	373	90	по ГОСТ 18126-94, таблица 1 и согласованной технологии
02	Ст3кп	363	90	по ГОСТ 18126-94, таблица 1 и согласованной технологии
04	20	412	110	по ГОСТ 18126-94, таблица 1 и согласованной технологии
04	25Л-II	441	124	по ГОСТ 18126-94, таблица 1 и согласованной технологии
05	35	530	140	по ГОСТ 18126-94, таблица 1 и согласованной технологии
06	45	598	170	по ГОСТ 18126-94, таблица 1 и согласованной технологии
07	35	784	225	закалённая сталь
11	35Х	931	197	по ГОСТ 18126-94, таблица 1 и согласованной технологии
11	40ХН	981	217	по ГОСТ 18126-94, таблица 1 и согласованной технологии
21	12Х18Н9Т	510	—	по ГОСТ 18126-94, таблица 1 и согласованной технологии
21	12Х18Н10Т	510	—	по ГОСТ 18126-94, таблица 1 и согласованной технологии
23	14Х17Н2	686	—	по ГОСТ 18126-94, таблица 1 и согласованной технологии
25	25Х1МФ	882	—	по ГОСТ 18126-94, таблица 1 и согласованной технологии

ГОСТ 24643-81, таблица 4: перпендикулярность. Нижняя граница каждого интервала исключается. Число выбирают после указания контролируемого участка в чертеже.
Контролируемый участок, до мм	Допуск 14-й степени, мм
10	0,16
16	0,2
25	0,25
40	0,3
63	0,4
100	0,5
160	0,6
250	0,8
400	1
630	1,2

ГОСТ 18126-94, таблица 3, класс В. М160 сохранён как буквальная строка контрольной таблицы, но не разрешает болт М160 по ГОСТ 10602. М150 отсутствует.
d болта	Отверстие плиты, H13
52	56
56	62
64	70
72	78
76	82
80	86
90	96
100	107
110	117
125	132
140	147
160	168

b — справочный размер, таблица 1; lg max=l ном−b, ls min=lg max−5P. Буквальные пределы таблицы 2 сохранены отдельно.
В таблице 1 основной (крупный) шаг дан только для М52, М56, М64. Для М72–М150 оба шага 4 и 6 мм обозначены мелкими.
Вариант головки с опорным участком c имеет числовые данные только для М52, М56, М64.
Масса над чертой в приложении А относится к шагам 5; 5,5; 6 мм, под чертой — к 3; 4 мм. Это справочная масса одного стального болта, не масса поставки.
ГОСТ 18126-94 заменил ГОСТ 18126-72, указанный в датированной ссылке раздела 2 ГОСТ 10602-94. Здесь технические требования раскрыты по редакции 1994, переиздание 2005; применимую редакцию фиксируют в заказе.
ГОСТ 1759.1-82 ограничен резьбой М1–М48. Его формулы допусков не перенесены на М52–М150; частные пределы взяты из ГОСТ 10602-94.
ГОСТ 18126-94, п.3.7: фаска на опоре ≤15°, наклон граней класса В ≤1° без выхода S за пределы; косой срез конца не шире P; после накатывания концевая фаска может отсутствовать.
ГОСТ 18126-94, пп.4.1–4.4: трещины и заусенцы не допускаются; след разъёма штампа не увеличивает стержень более чем на IT12; повреждения резьбы класса В ограничены 5% общей длины винтовой линии и 1/4 витка. Прочность, материал, термообработка и маркировка определяются выбранной группой.
Маркировка: товарный знак и группа материала; выпуклая маркировка может увеличивать предельную высоту на 0,3 мм. Боковые знаки — углублённые. Размеры самих знаков не назначены.
Коды покрытия ГОСТ 18126-94, таблица 2: 01 — цинковое хроматированное; 05 — окисное с пропиткой маслом; 06 — фосфатное с пропиткой маслом. Иное покрытие — отдельное согласование по ГОСТ 9.303.
Контроль по ГОСТ 18126-94, раздел 6: отверстие плиты H13, глубина отверстия для контроля прямолинейности не меньше длины болта. Для М150 строка плиты в таблице 3 не дана; М160 не заменяет М150.
Размеры без предельных отклонений по п.6.13 не контролируются и обеспечиваются технологией. Шероховатость резьбы проверяют на боковых сторонах профиля; шероховатость торца не контролируют. Для косого среза длину измеряют по длинной стороне.
Результаты механических испытаний относятся к заготовкам; для свободной ковки — требования ГОСТ 8479. Проверка углеродистой стали: обезуглероживание не более половины высоты профиля у вершины и одной десятой у впадины. Наличие протоколов, сертификатов и партии здесь не подтверждается.
ГОСТ 10602-94, таблица 3: механические требования — ГОСТ 18126; приёмка — ГОСТ 17769; гальванические покрытия — ГОСТ 9.301 и ГОСТ 9.303; маркировка и упаковка — ГОСТ 18126 и ГОСТ 18160. Конкретные условия приёмки и упаковки указываются в заказе. Для спокойной стали Ст3сп полное обозначение с признаком С уточняется отдельно; марка сохраняется явно.

Источники и редакции

ГОСТ 10602-94 — Полный скан: рисунок 1, таблицы 1–3, приложение А; PDF 1–12
ГОСТ 10602-94 — Библиография; изменения и поправки
ГОСТ 18126-94 — Пп.3.2–3.7, таблицы 1–3, разделы 4–6, приложение А
ГОСТ 24643-81 — Таблицы 4 и 5, PDF 4
ГОСТ 12414-94 — Конец с фаской: рисунок и размеры, PDF 4–5.
ГОСТ 27148-86 — Таблица 1, сбеги и недорезы наружной резьбы, примечания 1–3.
ГОСТ 24705-2004 — Пункт 4.2 — основные размеры метрического профиля.
ГОСТ 16093-2004 — Таблицы 3, 5 и 7 — отклонение g, допуски наружного и среднего диаметров.
ГОСТ 25346-89 — Числовые значения допусков IT для линейных размеров.

Задание не подготовлено

Откройте выбор и нажмите «Отдать в изготовление».
