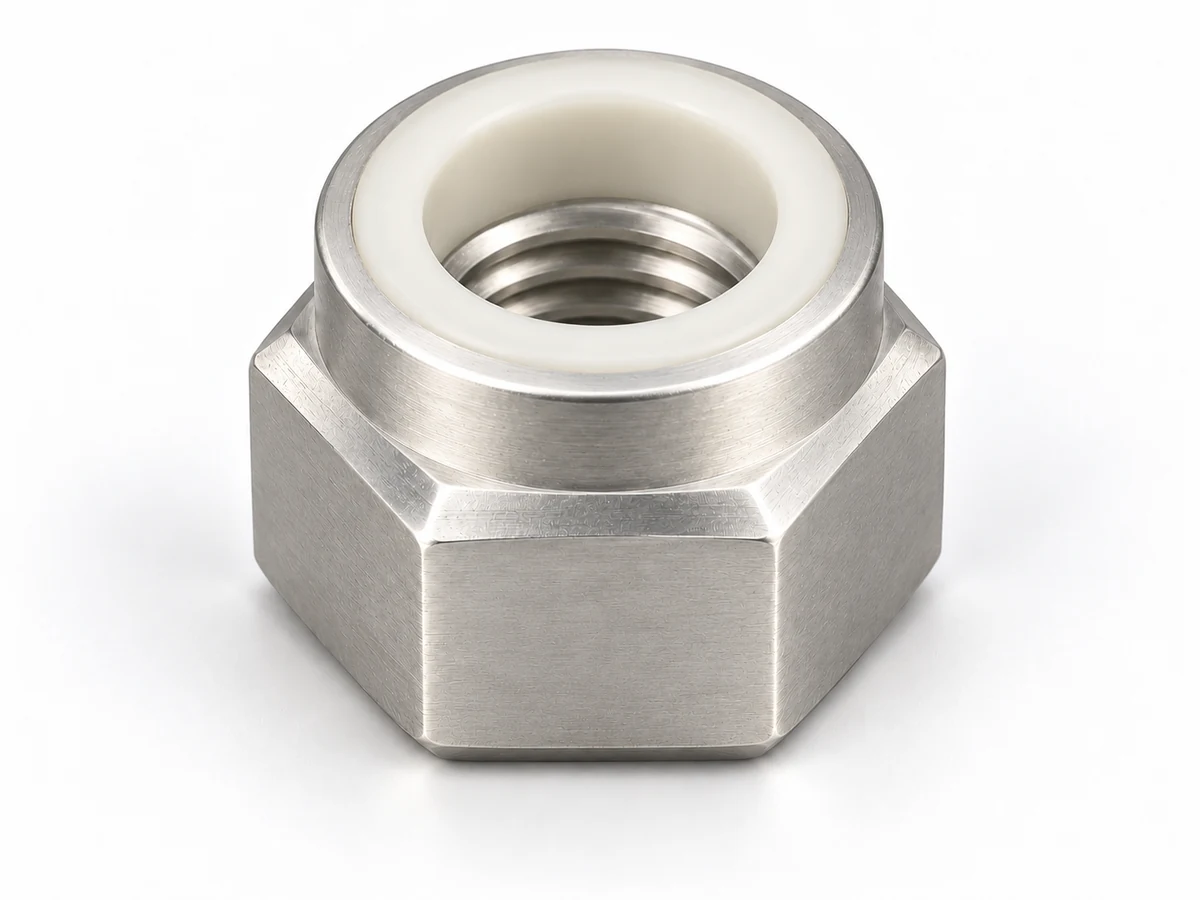

DIN 982 — Гайки самоконтрящиеся с неметаллической вставкой, высокие
Высокие гайки М5–М24 с неметаллической вставкой. Материал вставки и допустимую температуру проверяют для конкретной поставки.
При температурах выше +120 °C или специальных требованиях к материалу и коррозионной стойкости стандарт требует отдельного согласования. В заявке укажите резьбу, класс, покрытие и условия работы.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

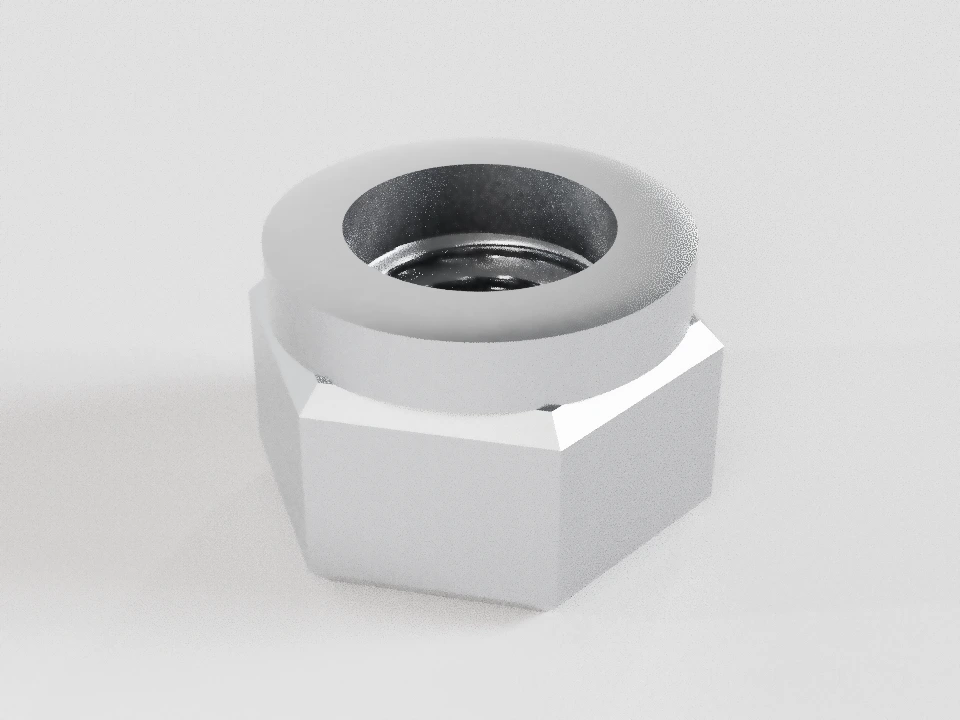

Гайка М12×1,75-6H (S19) DIN 982
Гайка М12×1,75-6H (S19) DIN 982
- Форма стопорящего элемента показана условно. Металлическая резьбовая часть, зона стопорения и полная высота различаются.
- Размерный ряд по DIN 982.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Полная высота | 14 | — | 13,64 | 14 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Размер под ключ | 19 | — | 18,67 | 19 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Высота металлической резьбовой части | — | — | 10,37 | — | мм | Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Минимальная высота под ключ | — | — | 8,3 | — | мм | Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Размер между противоположными углами | — | — | 21,1 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Диаметр опорной поверхности | — | — | 17,4 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Диаметр входной фаски резьбы | — | — | 12 | 13 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Внутренний диаметр резьбы | 10,106 | 6H | 10,106 | 10,441 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 10,863 | 6H | 10,863 | 11,063 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 12 | — | 12 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Стопорящий элемент | — | — | — | — | мм | Зона повышенного трения внутренней резьбы. Контур и деформация стопорящего элемента показаны условно. Ресурс и условия применения уточняются. Не задан. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
Применение
Гайка со вставкой
Резьбовой стержень входит в металлическую резьбу и затем в отдельную стопорящую зону вставки.
Материал вставки, температура и повторное применение требуют данных выбранного изделия.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 982 · точность А до М16 / В свыше М16
DIN 982:1987-05; размерная таблица русского перевода
| d | Основной (крупный) P | Мелкие P | h | S | m | m′ | e | dᵥ | dₐ |
|---|---|---|---|---|---|---|---|---|---|
| 5 | 0,8 | — | 6,3 [6…6,3] | 8 [7,78…8] | ≥ 4,4 | ≥ 3,52 | ≥ 8,79 | ≥ 6,9 | 5…5,75 |
| 6 | 1 | — | 8 [7,7…8] | 10 [9,78…10] | ≥ 4,9 | ≥ 3,92 | ≥ 11,05 | ≥ 8,9 | 6…6,75 |
| 7 | 1 | — | 8,5 [8,2…8,5] | 11 [10,73…11] | ≥ 6,14 | ≥ 4,91 | ≥ 12,12 | ≥ 9,6 | 7…7,75 |
| 8 | 1,25 | 1 | 9,5 [9,14…9,5] | 13 [12,73…13] | ≥ 6,44 | ≥ 5,15 | ≥ 14,38 | ≥ 11,6 | 8…8,75 |
| 10 | 1,5 | 1, 1,25 | 11,5 [11,14…11,5] | 17 [16,73…17] | ≥ 8,04 | ≥ 6,43 | ≥ 18,9 | ≥ 15,6 | 10…10,8 |
| 12 | 1,75 | 1,5, 1,25 | 14 [13,64…14] | 19 [18,67…19] | ≥ 10,37 | ≥ 8,3 | ≥ 21,1 | ≥ 17,4 | 12…13 |
| 14 | 2 | 1,5 | 16 [15,3…16] | 22 [21,67…22] | ≥ 12,1 | ≥ 9,68 | ≥ 24,49 | ≥ 20,5 | 14…15,1 |
| 16 | 2 | 1,5 | 18 [17,3…18] | 24 [23,67…24] | ≥ 14,1 | ≥ 11,28 | ≥ 26,75 | ≥ 22,5 | 16…17,3 |
| 18 | 2,5 | 2, 1,5 | 20 [19,16…20] | 27 [26,16…27] | ≥ 15,1 | ≥ 12,08 | ≥ 29,56 | ≥ 24,9 | 18…19,5 |
| 20 | 2,5 | 2, 1,5 | 22 [20,7…22] | 30 [29,16…30] | ≥ 16,9 | ≥ 13,52 | ≥ 32,95 | ≥ 27,7 | 20…21,6 |
| 22 | 2,5 | 2, 1,5 | 25 [23,7…25] | 32 [31…32] | ≥ 18,1 | ≥ 14,48 | ≥ 35,03 | ≥ 29,5 | 22…23,7 |
| 24 | 3 | 2 | 28 [26,7…28] | 36 [35…36] | ≥ 20,2 | ≥ 16,16 | ≥ 39,55 | ≥ 33,2 | 24…25,9 |
Выбрать строку DIN 982
- h
- Полная высота.
- S
- Размер под ключ.
- m
- Высота металлической резьбовой части.
- m′
- Минимальная высота под ключ.
- e
- Размер между противоположными углами.
- dᵥ
- Диаметр опорной поверхности.
- dₐ
- Диаметр входной фаски резьбы.
Исполнения
- С неметаллической вставкой
Требования и конструкция
- Материал вставки, допустимый ресурс повторного применения и условия работы задаются требованиями конкретного изделия.
- Класс прочности, материал и покрытие — требования запроса; коммерческая доступность отдельно подтверждается.
Форма стопорящего элемента показана условно. Металлическая резьбовая часть, зона стопорения и полная высота различаются.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: DIN 982, DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема.
DIN 982 — каталожные М3/М4 · точность уточняется
Каталожное исполнение; редакция не установлена
| d | Основной (крупный) P | Мелкие P | h | S | m |
|---|---|---|---|---|---|
| 3 | 0,5 | — | 4,5 | 5,5 | ≥ 2,15 |
| 4 | 0,7 | — | 6 | 7 | ≥ 2,9 |
Выбрать строку DIN 982 — каталожные М3/М4
- h
- Полная высота.
- S
- Размер под ключ.
- m
- Высота металлической резьбовой части.
Исполнения
- С неметаллической вставкой
Требования и конструкция
- Материал вставки, допустимый ресурс повторного применения и условия работы задаются требованиями конкретного изделия.
- Класс прочности, материал и покрытие — требования запроса; коммерческая доступность отдельно подтверждается.
Форма стопорящего элемента показана условно. Металлическая резьбовая часть, зона стопорения и полная высота различаются.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Каталожное исполнение; редакция не установлена; Размерная таблица и конструктивная схема.
ISO 7040 — каталожная геометрия · точность уточняется
Каталожное исполнение; редакция не установлена
| d | Основной (крупный) P | Мелкие P | h | S | m |
|---|---|---|---|---|---|
| 3 | 0,5 | — | 4,5 | 5,5 | ≥ 2,15 |
| 4 | 0,7 | — | 6 | 7 | ≥ 2,9 |
| 5 | 0,8 | — | 6,8 | 8 | ≥ 4,4 |
| 6 | 1 | — | 8 | 10 | ≥ 4,9 |
| 8 | 1,25 | — | 9,5 | 13 | ≥ 6,44 |
| 10 | 1,5 | — | 11,9 | 16 | ≥ 8,04 |
| 12 | 1,75 | — | 14,9 | 18 | ≥ 10,37 |
| 14 | 2 | — | 17 | 21 | ≥ 12,1 |
| 16 | 2 | — | 19,1 | 24 | ≥ 14,1 |
| 20 | 2,5 | — | 22,8 | 30 | ≥ 16,9 |
| 24 | 3 | — | 27,1 | 36 | ≥ 20,2 |
Выбрать строку ISO 7040 — каталожная геометрия
- h
- Полная высота.
- S
- Размер под ключ.
- m
- Высота металлической резьбовой части.
Исполнения
- С неметаллической вставкой
Требования и конструкция
- Материал вставки, допустимый ресурс повторного применения и условия работы задаются требованиями конкретного изделия.
- Класс прочности, материал и покрытие — требования запроса; коммерческая доступность отдельно подтверждается.
Форма стопорящего элемента показана условно. Металлическая резьбовая часть, зона стопорения и полная высота различаются.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Каталожное исполнение; редакция не установлена; Размерная таблица и конструктивная схема.
DIN 6924 · точность уточняется
Каталожное исполнение; редакция не установлена
| d | Основной (крупный) P | Мелкие P | h | S | m | e |
|---|---|---|---|---|---|---|
| 3 | 0,5 | — | 4,2…4,5 | 5,5 | ≥ 2,15 | ≥ 6,01 |
| 4 | 0,7 | — | 5,7…6 | 7 | ≥ 2,9 | ≥ 7,66 |
| 5 | 0,8 | — | 6,44…6,8 | 8 | ≥ 4,4 | ≥ 8,79 |
| 6 | 1 | — | 7,64…8 | 10 | ≥ 4,9 | ≥ 11,05 |
| 7 | 1 | — | 8,64…9 | 11 | ≥ 6,14 | ≥ 12,12 |
| 8 | 1,25 | 1 | 9,14…9,5 | 13 | ≥ 6,44 | ≥ 14,38 |
| 10 | 1,5 | 1, 1,25 | 11,5…11,9 | 16 | ≥ 8,04 | ≥ 17,77 |
| 12 | 1,75 | 1,25, 1,5 | 14,5…14,9 | 18 | ≥ 10,37 | ≥ 20,03 |
| 14 | 2 | 1,5 | 16,3…17 | 21 | ≥ 12,1 | ≥ 23,35 |
| 16 | 2 | 1,5 | 18,3…19,1 | 24 | ≥ 14,1 | ≥ 26,75 |
| 18 | 2,5 | — | 19,8…20,6 | 27 | ≥ 15,1 | ≥ 29,56 |
| 20 | 2,5 | 1,5 | 21,5…22,8 | 30 | ≥ 16,9 | ≥ 32,95 |
| 22 | 2,5 | — | 23,2…24,5 | 34 | ≥ 18,1 | ≥ 37,29 |
| 24 | 3 | 2 | 25,8…27,1 | 36 | ≥ 20,2 | ≥ 39,55 |
| 27 | 3 | — | 29,4…31 | 41 | ≥ 22,5 | ≥ 45,2 |
| 30 | 3,5 | 2 | 31…32,6 | 46 | ≥ 24,3 | ≥ 50,85 |
| 33 | 3,5 | — | 33,9…35,5 | 50 | ≥ 27,4 | ≥ 55,37 |
| 36 | 4 | 3 | 37,3…38,9 | 55 | ≥ 29,4 | ≥ 60,79 |
| 39 | 4 | — | 40,4…42 | 60 | ≥ 31,8 | ≥ 66,44 |
| 42 | 4,5 | — | 43,4…45 | 65 | ≥ 34 | ≥ 71,3 |
| 45 | 4,5 | — | 46,4…48 | 70 | ≥ 36 | ≥ 76,95 |
| 48 | 5 | — | 48,4…50 | 75 | ≥ 38 | ≥ 82,6 |
Выбрать строку DIN 6924
- h
- Полная высота.
- S
- Размер под ключ.
- m
- Высота металлической резьбовой части.
- e
- Размер между противоположными углами.
Исполнения
- С неметаллической вставкой
Требования и конструкция
- Материал вставки, допустимый ресурс повторного применения и условия работы задаются требованиями конкретного изделия.
- Класс прочности, материал и покрытие — требования запроса; коммерческая доступность отдельно подтверждается.
Форма стопорящего элемента показана условно. Металлическая резьбовая часть, зона стопорения и полная высота различаются.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Каталожное исполнение; редакция не установлена; Размерная таблица и конструктивная схема.
ISO 10512 — каталожная геометрия · точность уточняется
Каталожное исполнение; редакция не установлена
| d | Основной (крупный) P | Мелкие P | h | S | m |
|---|---|---|---|---|---|
| 8 | — | 1 | 8,92…9,5 | 13 | ≥ 6,44 |
| 10 | — | 1, 1,25 | 11,2…11,9 | 16 | ≥ 8,04 |
| 12 | — | 1,25, 1,5 | 14,2…14,9 | 18 | ≥ 10,37 |
| 14 | — | 1,5 | 15,9…17 | 21 | ≥ 12,1 |
| 16 | — | 1,5 | 17,8…19,1 | 24 | ≥ 14,1 |
| 20 | — | 1,5 | 20,7…22,8 | 30 | ≥ 16,9 |
| 24 | — | 2 | 25…27,1 | 36 | ≥ 20,2 |
| 30 | — | 2 | 30,1…32,6 | 46 | ≥ 24,3 |
| 36 | — | 2 | 36,4…38,9 | 55 | ≥ 29,4 |
Выбрать строку ISO 10512 — каталожная геометрия
- h
- Полная высота.
- S
- Размер под ключ.
- m
- Высота металлической резьбовой части.
Исполнения
- С неметаллической вставкой
Требования и конструкция
- Материал вставки, допустимый ресурс повторного применения и условия работы задаются требованиями конкретного изделия.
- Класс прочности, материал и покрытие — требования запроса; коммерческая доступность отдельно подтверждается.
- Здесь предусмотрены только показанные мелкие шаги. Редакция ISO не установлена; данные относятся к каталожной таблице.
Форма стопорящего элемента показана условно. Металлическая резьбовая часть, зона стопорения и полная высота различаются.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Каталожное исполнение; редакция не установлена; Размерная таблица и конструктивная схема.
ГОСТ Р 50273-92 · точность A до М16; B свыше М16
ГОСТ Р 50273-92
| d | Основной (крупный) P | Мелкие P | h | m | m′ | S | e | dᵥ | dₐ |
|---|---|---|---|---|---|---|---|---|---|
| 3 | 0,5 | — | ≤ 4,5 | ≥ 2,15 | ≥ 1,65 | 5,5 [5,32…5,5] | ≥ 6,01 | ≥ 4,6 | ≤ 3,45 |
| 4 | 0,7 | — | ≤ 6 | ≥ 2,9 | ≥ 2,2 | 7 [6,78…7] | ≥ 7,66 | ≥ 5,9 | ≤ 4,6 |
| 5 | 0,8 | — | ≤ 6,8 | ≥ 4,4 | ≥ 2,75 | 8 [7,78…8] | ≥ 8,79 | ≥ 6,9 | ≤ 5,75 |
| 6 | 1 | — | ≤ 8 | ≥ 4,9 | ≥ 3,3 | 10 [9,78…10] | — | ≥ 8,9 | ≤ 6,75 |
| 8 | 1,25 | 1 | ≤ 9,5 | ≥ 6,44 | ≥ 4,4 | 13 [12,73…13] | ≥ 14,38 | ≥ 11,6 | ≤ 8,75 |
| 10 | 1,5 | 1,25, 1 | ≤ 11,9 | ≥ 8,04 | ≥ 5,5 | 16 [15,73…16] | ≥ 17,77 | ≥ 14,6 | ≤ 10,8 |
| 12 | 1,75 | 1,25 | ≤ 14,9 | ≥ 10,37 | ≥ 6,6 | 18 [17,73…18] | ≥ 20,03 | ≥ 16,6 | ≤ 13 |
| 14 | 2 | 1,5 | ≤ 17 | ≥ 12,1 | ≥ 7,7 | 21 [20,67…21] | ≥ 23,35 | ≥ 19,6 | ≤ 15,1 |
| 16 | 2 | 1,5 | ≤ 19,1 | ≥ 14,1 | ≥ 8,8 | 24 [23,67…24] | ≥ 26,75 | ≥ 22,5 | ≤ 17,3 |
| 20 | 2,5 | — | ≤ 22,8 | ≥ 16,9 | ≥ 11 | 30 [29,16…30] | ≥ 32,95 | ≥ 27,7 | ≤ 21,6 |
| 24 | 3 | — | ≤ 27,1 | ≥ 20,2 | ≥ 13,2 | 36 [35…36] | ≥ 39,55 | ≥ 33,2 | ≤ 25,9 |
| 30 | 3,5 | — | ≤ 32,6 | ≥ 24,3 | ≥ 16,5 | 46 [45…46] | ≥ 50,85 | ≥ 42,7 | ≤ 32,4 |
| 36 | 4 | — | ≤ 38,9 | ≥ 29,4 | ≥ 19,8 | 55 [53,8…55] | ≥ 60,79 | — | ≤ 38,9 |
Выбрать строку ГОСТ Р 50273-92
- h
- Полная высота.
- m
- Высота металлической резьбовой части.
- m′
- Минимальная высота под ключ.
- S
- Размер под ключ.
- e
- Размер между противоположными углами.
- dᵥ
- Диаметр опорной поверхности.
- dₐ
- Диаметр входной фаски резьбы.
Исполнения
- С неметаллической вставкой
Дополнительные размеры под ключ по приложению 2; S, e и опорный диаметр изменяются совместно.
| d | S | e ≥ | dᵥ ≥ | кг / 1000 шт. |
|---|---|---|---|---|
| 10 | 17 | ≥ 18,9 | ≥ 15,3 | — |
| 12 | 19 | ≥ 21,1 | ≥ 17,2 | — |
| 14 | 22 | ≥ 24,5 | ≥ 20,2 | — |
Требования и конструкция
- Материал вставки, допустимый ресурс повторного применения и условия работы задаются требованиями конкретного изделия.
- Класс прочности, материал и покрытие — требования запроса; коммерческая доступность отдельно подтверждается.
- h в таблице имеет только верхний предел; номинальная и минимальная полная высота не установлены.
- В доступном издании напечатаны противоречивые ячейки e для М6 и опорного диаметра для М36. Эти два значения не используются; остальные размеры строк сохранены.
- Мелкие шаги и дополнительные размеры под ключ приведены отдельно по приложению 2.
Форма стопорящего элемента показана условно. Металлическая резьбовая часть, зона стопорения и полная высота различаются.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: ГОСТ Р 50273-92, ГОСТ Р 50273-92; Размерная таблица и конструктивная схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М12×1,75-6H (S19) DIN 982
Начальный пример. DIN 982:1987-05; размерная таблица русского перевода
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Полная высота | 14 | — | 13,64 | 14 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Размер под ключ | 19 | — | 18,67 | 19 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Высота металлической резьбовой части | — | — | 10,37 | — | мм | Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Минимальная высота под ключ | — | — | 8,3 | — | мм | Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Размер между противоположными углами | — | — | 21,1 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Диаметр опорной поверхности | — | — | 17,4 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Диаметр входной фаски резьбы | — | — | 12 | 13 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Внутренний диаметр резьбы | 10,106 | 6H | 10,106 | 10,441 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 10,863 | 6H | 10,863 | 11,063 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 12 | — | 12 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
| Стопорящий элемент | — | — | — | — | мм | Зона повышенного трения внутренней резьбы. Контур и деформация стопорящего элемента показаны условно. Ресурс и условия применения уточняются. Не задан. DIN 982; DIN 982:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема |
