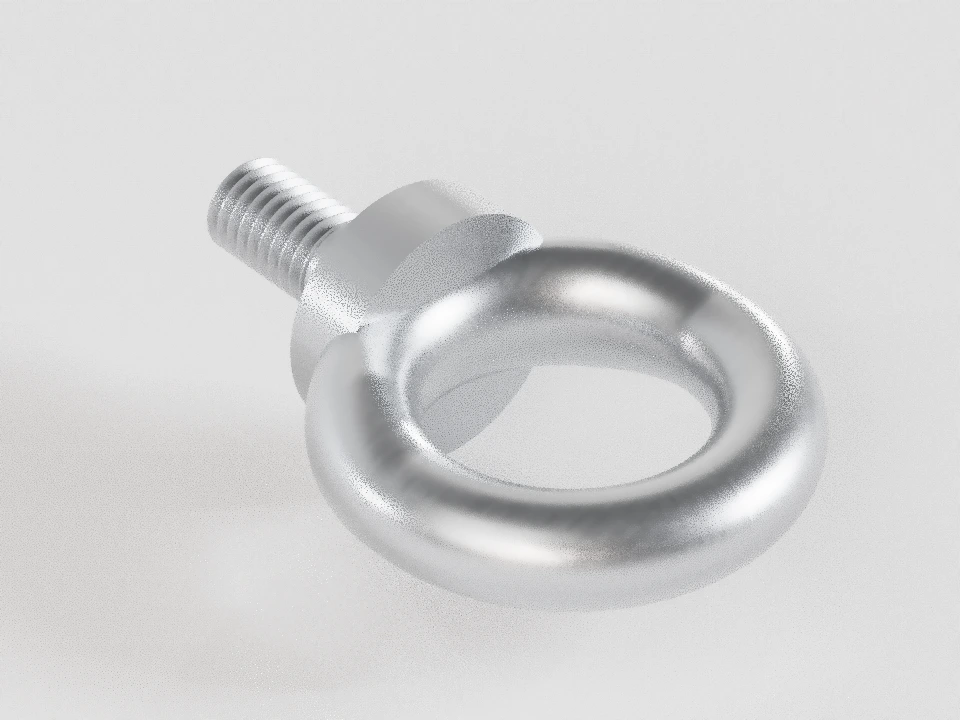

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Карточка стандарта / Рым-крепёж

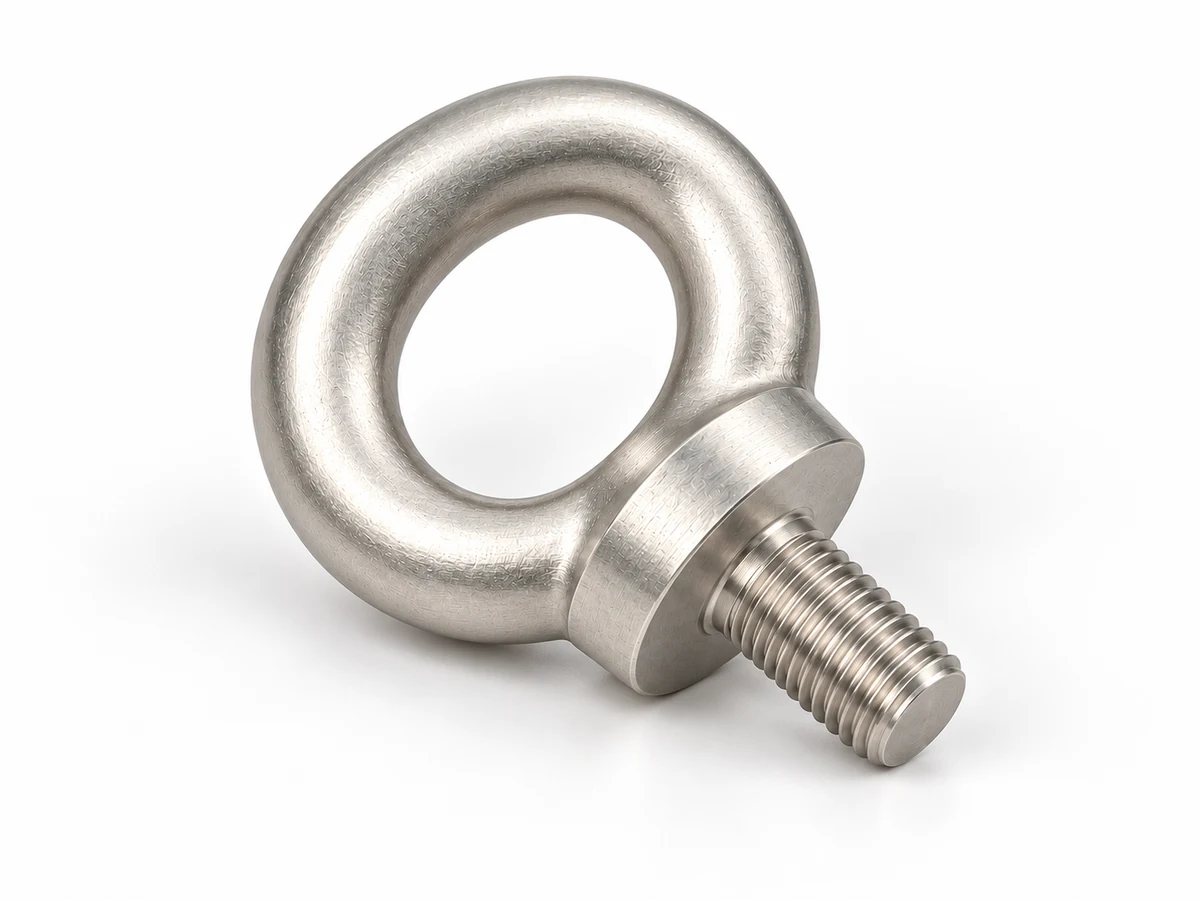

Рым-болт DIN 580 / ГОСТ 4751-73
Кольцо для подъёмного присоединения: геометрия, резьба и условия нагрузки рассматриваются вместе.
ГОСТ и DIN сохраняют отдельные таблицы. Сходство формы не означает взаимозаменяемость.
Выбрать исполнение
Нестандартное исполнение по согласованию. Изготовление доработкой рым-болта большего размера. Размеры кольца, основания и резьбовой части согласовываются при заявке с учётом требуемого шага резьбы
Введённая нагрузка — требование. Исходный размер автоматически не назначается; геометрия, масса и WLL исходного болта не наследуются.
Подобрать по размерам
Поиск сопоставляет заданные номиналы с погрешностью измерения. Он не подтверждает стандарт, допуски, материал и допустимую нагрузку.
Выноска или строка размеров выделяет соответствующий элемент.
Рым-болт М8×1,25 · ГОСТ 4751-73
Шаг: 1,25 мм · основной (крупный)
ГОСТ 4751-73 · нормативный ряд M8–M100×6, издание 2008 с изменениями 1–4
На узком экране чертёж прокручивается внутри рамки; виды можно переключать отдельно.
| Параметр | Значение | Измерительная база и статус |
|---|---|---|
| d | 8 мм | Номинальный наружный диаметр резьбы |
| d1 | 36 мм | Наружный диаметр кольца |
| d2 | 20 мм | Диаметр отверстия кольца |
| d3 | 8 мм | Толщина верхнего сечения кольца |
| d4 | 20 мм | Диаметр опорного основания |
| b | 10 мм | Толщина нижнего сечения на расстоянии a = d3 ниже центра кольца |
| h | 12 мм | Центр отверстия над верхней плоскостью основания |
| h1 | 6 мм | Высота основания от опорной плоскости · поле js17; численные пределы не расшифрованы |
| l | 18 мм | Длина хвостовика от опорной плоскости до торца · поле js17; численные пределы не расшифрованы |
| l1 | ≥ 12 мм | Полноценная резьба от торца, не менее |
| r | 2 мм | Радиус перехода хвостовика к основанию |
| r1 | 4 мм | Радиус наружного перехода кольца к основанию |
| mass | 0,05 кг | Теоретическая масса |
| P | 1,25 мм | Шаг вдоль оси резьбы |
| a | 8 мм | База нижнего сечения от центра кольца · расчётный размер |
| r2 | 4 мм | Радиус верхнего бокового контура, d3/2 · расчётный размер |
| H | 36 мм | Расчётный габарит над опорой: h+h1+d1/2 · расчётный размер |
Резьба: наружная, 8g. Длина полного профиля: не менее 12 мм.
ГОСТ: три подтверждённых режима
120 кг массы груза на один рым-болт · Вдоль оси резьбы
Сталь 20/25 после нормализации; соответствие изделия ГОСТ и исправная установка должны быть подтверждены. Между углами нет интерполяции, угол к оси более 45° запрещён. Число точек не умножает это значение автоматически. Испытание — отдельное требование: 2× осевая табличная нагрузка, допускается +5%, 10 минут без рывков.
Установка и ответное присоединение
Опорная плоскость должна прилегать к ответной поверхности. Неподвижный рым не поворачивают под нагрузкой. Геометрия гнезда не является расчётом прочности ответного элемента.
Просмотреть лист выбранного исполнения
Рым-крепёж · справочный лист выбранного исполнения
Не является паспортом испытаний или разрешением на подъём. Неизвестные размеры и характеристики требуют подтверждения.
Рым-болт М8×1,25 · ГОСТ 4751-73 Количество: 1 шт. Статус: Нормативная справочная геометрия; партия требует подтверждения Шаг: 1,25 мм · основной (крупный) d: 8 мм d1: 36 мм d2: 20 мм d3: 8 мм d4: 20 мм b: 10 мм h: 12 мм h1: 6 мм l: 18 мм l1: ≥ 12 мм r: 2 мм r1: 4 мм mass: 0,05 кг P: 1,25 мм a: 8 мм r2: 4 мм H: 36 мм Поле допуска резьбы: 8g Полноценная резьба: не менее 12 мм Режим: Вдоль оси резьбы Справочная грузоподъёмность: 120 кг массы груза на один рым-болт Соответствие партии и установка требуют подтверждения. Материал как требование: уточнить Покрытие как требование: уточнить
| Параметр | Значение | Измерительная база и статус |
|---|---|---|
| d | 8 мм | Номинальный наружный диаметр резьбы |
| d1 | 36 мм | Наружный диаметр кольца |
| d2 | 20 мм | Диаметр отверстия кольца |
| d3 | 8 мм | Толщина верхнего сечения кольца |
| d4 | 20 мм | Диаметр опорного основания |
| b | 10 мм | Толщина нижнего сечения на расстоянии a = d3 ниже центра кольца |
| h | 12 мм | Центр отверстия над верхней плоскостью основания |
| h1 | 6 мм | Высота основания от опорной плоскости · поле js17; численные пределы не расшифрованы |
| l | 18 мм | Длина хвостовика от опорной плоскости до торца · поле js17; численные пределы не расшифрованы |
| l1 | ≥ 12 мм | Полноценная резьба от торца, не менее |
| r | 2 мм | Радиус перехода хвостовика к основанию |
| r1 | 4 мм | Радиус наружного перехода кольца к основанию |
| mass | 0,05 кг | Теоретическая масса |
| P | 1,25 мм | Шаг вдоль оси резьбы |
| a | 8 мм | База нижнего сечения от центра кольца · расчётный размер |
| r2 | 4 мм | Радиус верхнего бокового контура, d3/2 · расчётный размер |
| H | 36 мм | Расчётный габарит над опорой: h+h1+d1/2 · расчётный размер |
Резьба: наружная, 8g. Длина полного профиля: не менее 12 мм.
ГОСТ: три подтверждённых режима
120 кг массы груза на один рым-болт · Вдоль оси резьбы
Сталь 20/25 после нормализации; соответствие изделия ГОСТ и исправная установка должны быть подтверждены. Между углами нет интерполяции, угол к оси более 45° запрещён. Число точек не умножает это значение автоматически. Испытание — отдельное требование: 2× осевая табличная нагрузка, допускается +5%, 10 минут без рывков.
Требования
- ГОСТ 4751-73: сталь 20 или 25 подгруппы а; штамповка или ковка с последующей нормализацией и очисткой окалины. Материал и состояние партии подтверждаются документами.
- Поковки: ГОСТ 7505, класс точности II, группа сложности C3. При свободной ковке в подкладных штампах плюсовые допуски увеличиваются вдвое. Численные отклонения поковки и js17 здесь не расшифрованы.
- Резьба 8g по ГОСТ 16093, основные размеры по ГОСТ 24705. Сбег и фаска по ГОСТ 10549, угол профиля резьбонарезного инструмента 20°. Численные размеры фаски/сбега требуют рабочего чертежа.
- На чертеже: уклон боковой поковки 1:10; r2=d3/2; a=d3; h1 и l — js17; обработанные опорная поверхность и хвостовик Ra 6,3 мкм. Не полностью определённые локальные сопряжения обозначены условными.
- Твёрдость HB: сталь 20 — 105–149 для M8–64, 95–121 для M72–100; сталь 25 — 134–187 и 105–149 соответственно. Допускается одна повторная термообработка.
- Перпендикулярность оси резьбы опорной плоскости на длине 100 мм: 0,10 мм для M8–16; 0,05 мм для M20–100. Симметричность: T1 для M8–12, T2 для M16–48, T4 для M56–100.
- Трещины, надрывы и другие дефекты, ослабляющие рым, не допускаются; заварка или заделка дефектов запрещена. Не допускаются центровые отверстия в кольце, забоины хвостовика и повреждения резьбы.
- Покрытие по ГОСТ 1759.0 и ГОСТ 9.301; размеры и шероховатость относятся к изделию после покрытия. Конкретное покрытие согласуется.
- Приёмка включает контроль геометрии и испытание каждого изделия. Испытательная осевая нагрузка — двукратная табличная рабочая, допускается повышение на 5%; выдержка 10 минут без рывков. Остаточные деформации и трещины не допускаются. Это требование нормы, не результат испытания предлагаемой партии.
- Маркировка: знак изготовителя и размер резьбы; для M8–16 размер допускается указывать на бирке партии. Паспорт партии содержит количество и результаты испытаний. WLL, CE и фактическое прохождение испытаний здесь не заявляются.
- Нагрузки таблицы 2 относятся к одному рым-болту. Вне указанных трёх режимов интерполяции нет; угол более 45° к оси запрещён. Для двух рымов при совмещении плоскостей допустимы шайбы толщиной до 1 мм для M8–12, для больших — до половины шага.
- Рекомендуемое гнездо в чёрных металлах: резьба 7H, расточка D1 H14, глубина h js17, переход 120°. Опорная поверхность не уже основания, Ra 12,5; расточка Ra 2,5. Перпендикулярность на 100 мм: 0,2 мм для M8–16 и 0,1 мм для больших. Пустоты и подрезы не допускаются.
Составлено: 2026-10-15 · Количество: 1 шт. · ПКФ «Стандарт»
Рым-крепёж · справочный лист выбранного исполнения
Не является паспортом испытаний или разрешением на подъём. Неизвестные размеры и характеристики требуют подтверждения.
Рым-болт М8×1,25 · ГОСТ 4751-73 Количество: 1 шт. Статус: Нормативная справочная геометрия; партия требует подтверждения Шаг: 1,25 мм · основной (крупный) d: 8 мм d1: 36 мм d2: 20 мм d3: 8 мм d4: 20 мм b: 10 мм h: 12 мм h1: 6 мм l: 18 мм l1: ≥ 12 мм r: 2 мм r1: 4 мм mass: 0,05 кг P: 1,25 мм a: 8 мм r2: 4 мм H: 36 мм Поле допуска резьбы: 8g Полноценная резьба: не менее 12 мм Режим: Вдоль оси резьбы Справочная грузоподъёмность: 120 кг массы груза на один рым-болт Соответствие партии и установка требуют подтверждения. Материал как требование: уточнить Покрытие как требование: уточнить
| Параметр | Значение | Измерительная база и статус |
|---|---|---|
| d | 8 мм | Номинальный наружный диаметр резьбы |
| d1 | 36 мм | Наружный диаметр кольца |
| d2 | 20 мм | Диаметр отверстия кольца |
| d3 | 8 мм | Толщина верхнего сечения кольца |
| d4 | 20 мм | Диаметр опорного основания |
| b | 10 мм | Толщина нижнего сечения на расстоянии a = d3 ниже центра кольца |
| h | 12 мм | Центр отверстия над верхней плоскостью основания |
| h1 | 6 мм | Высота основания от опорной плоскости · поле js17; численные пределы не расшифрованы |
| l | 18 мм | Длина хвостовика от опорной плоскости до торца · поле js17; численные пределы не расшифрованы |
| l1 | ≥ 12 мм | Полноценная резьба от торца, не менее |
| r | 2 мм | Радиус перехода хвостовика к основанию |
| r1 | 4 мм | Радиус наружного перехода кольца к основанию |
| mass | 0,05 кг | Теоретическая масса |
| P | 1,25 мм | Шаг вдоль оси резьбы |
| a | 8 мм | База нижнего сечения от центра кольца · расчётный размер |
| r2 | 4 мм | Радиус верхнего бокового контура, d3/2 · расчётный размер |
| H | 36 мм | Расчётный габарит над опорой: h+h1+d1/2 · расчётный размер |
Резьба: наружная, 8g. Длина полного профиля: не менее 12 мм.
ГОСТ: три подтверждённых режима
120 кг массы груза на один рым-болт · Вдоль оси резьбы
Сталь 20/25 после нормализации; соответствие изделия ГОСТ и исправная установка должны быть подтверждены. Между углами нет интерполяции, угол к оси более 45° запрещён. Число точек не умножает это значение автоматически. Испытание — отдельное требование: 2× осевая табличная нагрузка, допускается +5%, 10 минут без рывков.
Требования
- ГОСТ 4751-73: сталь 20 или 25 подгруппы а; штамповка или ковка с последующей нормализацией и очисткой окалины. Материал и состояние партии подтверждаются документами.
- Поковки: ГОСТ 7505, класс точности II, группа сложности C3. При свободной ковке в подкладных штампах плюсовые допуски увеличиваются вдвое. Численные отклонения поковки и js17 здесь не расшифрованы.
- Резьба 8g по ГОСТ 16093, основные размеры по ГОСТ 24705. Сбег и фаска по ГОСТ 10549, угол профиля резьбонарезного инструмента 20°. Численные размеры фаски/сбега требуют рабочего чертежа.
- На чертеже: уклон боковой поковки 1:10; r2=d3/2; a=d3; h1 и l — js17; обработанные опорная поверхность и хвостовик Ra 6,3 мкм. Не полностью определённые локальные сопряжения обозначены условными.
- Твёрдость HB: сталь 20 — 105–149 для M8–64, 95–121 для M72–100; сталь 25 — 134–187 и 105–149 соответственно. Допускается одна повторная термообработка.
- Перпендикулярность оси резьбы опорной плоскости на длине 100 мм: 0,10 мм для M8–16; 0,05 мм для M20–100. Симметричность: T1 для M8–12, T2 для M16–48, T4 для M56–100.
- Трещины, надрывы и другие дефекты, ослабляющие рым, не допускаются; заварка или заделка дефектов запрещена. Не допускаются центровые отверстия в кольце, забоины хвостовика и повреждения резьбы.
- Покрытие по ГОСТ 1759.0 и ГОСТ 9.301; размеры и шероховатость относятся к изделию после покрытия. Конкретное покрытие согласуется.
- Приёмка включает контроль геометрии и испытание каждого изделия. Испытательная осевая нагрузка — двукратная табличная рабочая, допускается повышение на 5%; выдержка 10 минут без рывков. Остаточные деформации и трещины не допускаются. Это требование нормы, не результат испытания предлагаемой партии.
- Маркировка: знак изготовителя и размер резьбы; для M8–16 размер допускается указывать на бирке партии. Паспорт партии содержит количество и результаты испытаний. WLL, CE и фактическое прохождение испытаний здесь не заявляются.
- Нагрузки таблицы 2 относятся к одному рым-болту. Вне указанных трёх режимов интерполяции нет; угол более 45° к оси запрещён. Для двух рымов при совмещении плоскостей допустимы шайбы толщиной до 1 мм для M8–12, для больших — до половины шага.
- Рекомендуемое гнездо в чёрных металлах: резьба 7H, расточка D1 H14, глубина h js17, переход 120°. Опорная поверхность не уже основания, Ra 12,5; расточка Ra 2,5. Перпендикулярность на 100 мм: 0,2 мм для M8–16 и 0,1 мм для больших. Пустоты и подрезы не допускаются.
Составлено: 2026-10-15 · Количество: 1 шт. · ПКФ «Стандарт»
Размерные таблицы
ГОСТ 4751-73
Полный табличный ряд ГОСТ 4751-73.
| Выбрать | d | d1 | d2 | d3 | d4 | b | h | h1 | l | l1 | r | r1 | mass | P | a | r2 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 36 | 20 | 8 | 20 | 10 | 12 | 6 | 18 | ≥ 12 | 2 | 4 | 0,05 | 1,25 | 8 | 4 | 36 | |
| 10 | 45 | 25 | 10 | 25 | 12 | 16 | 8 | 21 | ≥ 15 | 2 | 4 | 0,12 | 1,5 | 10 | 5 | 46,5 | |
| 12 | 54 | 30 | 12 | 30 | 14 | 18 | 10 | 25 | ≥ 19 | 2 | 6 | 0,19 | 1,75 | 12 | 6 | 55 | |
| 16 | 63 | 35 | 14 | 36 | 16 | 20 | 12 | 32 | ≥ 25 | 2 | 6 | 0,31 | 2 | 14 | 7 | 63,5 | |
| 20 | 72 | 40 | 16 | 40 | 19 | 24 | 14 | 38 | ≥ 29 | 3 | 8 | 0,5 | 2,5 | 16 | 8 | 74 | |
| 24 | 90 | 50 | 20 | 50 | 24 | 29 | 16 | 45 | ≥ 35 | 3 | 12 | 0,87 | 3 | 20 | 10 | 90 | |
| 30 | 108 | 60 | 24 | 63 | 28 | 37 | 18 | 55 | ≥ 44 | 3 | 15 | 1,58 | 3,5 | 24 | 12 | 109 | |
| 36 | 126 | 70 | 28 | 75 | 32 | 43 | 22 | 63 | ≥ 51 | 4 | 18 | 2,43 | 4 | 28 | 14 | 128 | |
| 42 | 144 | 80 | 32 | 85 | 38 | 50 | 25 | 72 | ≥ 58 | 4 | 20 | 3,72 | 4,5 | 32 | 16 | 147 | |
| 48 | 162 | 90 | 36 | 95 | 42 | 52 | 30 | 82 | ≥ 68 | 4 | 22 | 5,54 | 5 | 36 | 18 | 163 | |
| 56 | 180 | 100 | 40 | 105 | 48 | 60 | 34 | 95 | ≥ 78 | 5 | 25 | 8,09 | 5,5 | 40 | 20 | 184 | |
| 64 | 198 | 110 | 44 | 115 | 52 | 65 | 40 | 110 | ≥ 93 | 5 | 25 | 10,95 | 6 | 44 | 22 | 204 | |
| 72 | 234 | 130 | 52 | 135 | 62 | 75 | 45 | 115 | ≥ 98 | 5 | 35 | 18,54 | 6 | 52 | 26 | 237 | |
| 80 | 270 | 150 | 60 | 160 | 70 | 88 | 50 | 125 | ≥ 108 | 5 | 35 | 25,4 | 6 | 60 | 30 | 273 | |
| 100 | 324 | 180 | 72 | 190 | 85 | 105 | 60 | 150 | ≥ 133 | 5 | 40 | 43,82 | 6 | 72 | 36 | 327 |
Обозначения и базы таблицы
- d — Номинальный наружный диаметр резьбы; мм
- d1 — Наружный диаметр кольца; мм
- d2 — Диаметр отверстия кольца; мм
- d3 — Толщина верхнего сечения кольца; мм
- d4 — Диаметр опорного основания; мм
- b — Толщина нижнего сечения на расстоянии a = d3 ниже центра кольца; мм
- h — Центр отверстия над верхней плоскостью основания; мм
- h1 — Высота основания от опорной плоскости; мм
- l — Длина хвостовика от опорной плоскости до торца; мм
- l1 — Полноценная резьба от торца, не менее; мм
- r — Радиус перехода хвостовика к основанию; мм
- r1 — Радиус наружного перехода кольца к основанию; мм
- mass — Теоретическая масса; кг
- P — Шаг вдоль оси резьбы; мм
- a — База нижнего сечения от центра кольца; мм
- r2 — Радиус верхнего бокового контура, d3/2; мм
- H — Расчётный габарит над опорой: h+h1+d1/2; мм
Технические требования набора
- ГОСТ 4751-73: сталь 20 или 25 подгруппы а; штамповка или ковка с последующей нормализацией и очисткой окалины. Материал и состояние партии подтверждаются документами.
- Поковки: ГОСТ 7505, класс точности II, группа сложности C3. При свободной ковке в подкладных штампах плюсовые допуски увеличиваются вдвое. Численные отклонения поковки и js17 здесь не расшифрованы.
- Резьба 8g по ГОСТ 16093, основные размеры по ГОСТ 24705. Сбег и фаска по ГОСТ 10549, угол профиля резьбонарезного инструмента 20°. Численные размеры фаски/сбега требуют рабочего чертежа.
- На чертеже: уклон боковой поковки 1:10; r2=d3/2; a=d3; h1 и l — js17; обработанные опорная поверхность и хвостовик Ra 6,3 мкм. Не полностью определённые локальные сопряжения обозначены условными.
- Твёрдость HB: сталь 20 — 105–149 для M8–64, 95–121 для M72–100; сталь 25 — 134–187 и 105–149 соответственно. Допускается одна повторная термообработка.
- Перпендикулярность оси резьбы опорной плоскости на длине 100 мм: 0,10 мм для M8–16; 0,05 мм для M20–100. Симметричность: T1 для M8–12, T2 для M16–48, T4 для M56–100.
- Трещины, надрывы и другие дефекты, ослабляющие рым, не допускаются; заварка или заделка дефектов запрещена. Не допускаются центровые отверстия в кольце, забоины хвостовика и повреждения резьбы.
- Покрытие по ГОСТ 1759.0 и ГОСТ 9.301; размеры и шероховатость относятся к изделию после покрытия. Конкретное покрытие согласуется.
- Приёмка включает контроль геометрии и испытание каждого изделия. Испытательная осевая нагрузка — двукратная табличная рабочая, допускается повышение на 5%; выдержка 10 минут без рывков. Остаточные деформации и трещины не допускаются. Это требование нормы, не результат испытания предлагаемой партии.
- Маркировка: знак изготовителя и размер резьбы; для M8–16 размер допускается указывать на бирке партии. Паспорт партии содержит количество и результаты испытаний. WLL, CE и фактическое прохождение испытаний здесь не заявляются.
- Нагрузки таблицы 2 относятся к одному рым-болту. Вне указанных трёх режимов интерполяции нет; угол более 45° к оси запрещён. Для двух рымов при совмещении плоскостей допустимы шайбы толщиной до 1 мм для M8–12, для больших — до половины шага.
- Рекомендуемое гнездо в чёрных металлах: резьба 7H, расточка D1 H14, глубина h js17, переход 120°. Опорная поверхность не уже основания, Ra 12,5; расточка Ra 2,5. Перпендикулярность на 100 мм: 0,2 мм для M8–16 и 0,1 мм для больших. Пустоты и подрезы не допускаются.
DIN 580 · каталожные данные
Каталожный ряд конкретного исполнения; полная нормативная редакция DIN 2024-05 не проверена.
| Выбрать | A | B | C | E | F | G | H | L | d | P | m |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 36 | 20 | 6 | 8 | 10 | 36 | 13 | 6 | 1 | 0,06 | |
| 20 | 36 | 20 | 6 | 8 | 10 | 36 | 13 | 8 | 1,25 | 0,06 | |
| 25 | 45 | 25 | 8 | 10 | 12 | 45 | 17 | 10 | 1,5 | 0,11 | |
| 30 | 54 | 30 | 10 | 12 | 14 | 53 | 20,5 | 12 | 1,75 | 0,18 | |
| 35 | 63 | 35 | 12 | 14 | 16 | 62 | 27 | 14 | 2 | 0,27 | |
| 35 | 63 | 35 | 12 | 14 | 16 | 62 | 27 | 16 | 2 | 0,28 | |
| 40 | 72 | 40 | 14 | 16 | 19 | 71 | 30 | 18 | 2,5 | 0,44 | |
| 40 | 72 | 40 | 14 | 16 | 19 | 71 | 30 | 20 | 2,5 | 0,45 | |
| 50 | 90 | 50 | 18 | 20 | 24 | 90 | 36 | 22 | 2,5 | 0,72 | |
| 50 | 90 | 50 | 18 | 20 | 24 | 90 | 36 | 24 | 3 | 0,74 | |
| 60 | 108 | 65 | 22 | 24 | 28 | 109 | 45 | 27 | 3 | 1,62 | |
| 60 | 108 | 65 | 22 | 24 | 28 | 109 | 45 | 30 | 3,5 | 1,66 | |
| 70 | 126 | 75 | 26 | 28 | 32 | 128 | 54 | 33 | 3,5 | 2,6 | |
| 70 | 126 | 75 | 26 | 28 | 32 | 128 | 54 | 36 | 4 | 2,65 | |
| 80 | 144 | 85 | 30 | 32 | 38 | 147 | 63 | 39 | 4 | 3,78 | |
| 80 | 144 | 85 | 30 | 32 | 38 | 147 | 63 | 42 | 4,5 | 4,03 | |
| 90 | 166 | 100 | 35 | 38 | 46 | 168 | 68 | 45 | 4,5 | 6,24 | |
| 90 | 166 | 100 | 35 | 38 | 46 | 168 | 68 | 48 | 5 | 6,38 | |
| 100 | 184 | 110 | 38 | 42 | 50 | 187 | 78 | 52 | 5 | 8,57 | |
| 100 | 184 | 110 | 38 | 42 | 50 | 187 | 78 | 56 | 5,5 | 8,8 | |
| 110 | 206 | 120 | 42 | 48 | 58 | 208 | 90 | 60 | 5,5 | 12,13 | |
| 110 | 206 | 120 | 42 | 48 | 58 | 208 | 90 | 64 | 6 | 12,4 | |
| 140 | 260 | 150 | 50 | 60 | 72 | 260 | 100 | 72 | уточнить | 23,3 | |
| 160 | 296 | 170 | 55 | 68 | 80 | 298 | 112 | 80 | уточнить | 34,2 | |
| 180 | 330 | 190 | 60 | 75 | 88 | 330 | 130 | 100 | уточнить | 49,1 |
Обозначения и базы таблицы
- A — Диаметр отверстия кольца; мм
- B — Наружный диаметр кольца; мм
- C — Диаметр опорного основания; мм
- E — Высота основания от опорной плоскости; мм
- F — Толщина верхнего сечения кольца; мм
- G — Толщина нижнего сечения кольца; мм
- H — Габарит от опорной плоскости до вершины кольца; мм
- L — Длина хвостовика от опоры до торца; мм
- d — Номинальный диаметр наружной резьбы; мм
- P — Шаг: для M72/M80/M100 каталог не уточняет; мм
- m — Каталожная масса конкретного исполнения; кг
Технические требования набора
- Каталожное исполнение: сталь C15E, цинковое покрытие. Эти сведения относятся к выбранному техническому листу, не являются подтверждением материала и испытаний поставляемой партии.
- Полный текст DIN 580:2024-05 / DIN 582:2024-05 недоступен. Показан проверенный каталоговый ряд, без утверждения полной нормативной проверки редакции 2024 года.
- Каталог содержит нагрузку в кг для углов 0°, 45°, 90°, но не определяет однозначно плоскость наклона и все условия установки. Числа приведены для идентификации исполнения; допустимая рабочая нагрузка конкретной установки требует паспорта. Они не используются как калькулятор допуска.
- Полная длина резьбового профиля, допуски, радиусы переходов, фаски и шероховатость не заданы в доступном каталоге. Высота основания гайки E не равна автоматически длине полной внутренней резьбы.
- Момент затяжки и ответное присоединение назначаются по паспорту конкретного изделия и узла. Нельзя переносить условия нагрузки между ГОСТ и DIN.
Рым-болты М33, М39, М45 по согласованию
Нестандартное исполнение по согласованию. Изготовление доработкой рым-болта большего размера. Размеры кольца, основания и резьбовой части согласовываются при заявке с учётом требуемого шага резьбы
М33, М39 и М45 присутствуют в ряду DIN, расширенном в 2018 году. Доработанный рым ПКФ является самостоятельным согласуемым исполнением; его соответствие DIN и грузоподъёмность не следуют из совпадения диаметра.
Что требует подтверждения
- DIN: полный нормативный ряд редакции 2024-05 и численные допуски не подтверждены; геометрия относится к одному проверенному каталожному набору.
- DIN 580 M72, M80, M100: шаг в техническом листе не указан; до подтверждения он остаётся неизвестным. ГОСТ M72×6/M80×6/M100×6 — отдельные подтверждённые строки.
- Локальные переходы, не определённые исходным рисунком, показаны условно. Чертёж является справочной схемой, не заменяет рабочую документацию и паспорт испытаний.
- Доработанные M33/M39/M45: исходное изделие, окончательная геометрия, масса, маркировка и грузоподъёмность требуют согласования.
Рым-гайка DIN 582 — внутренняя резьба · Справочник DIN — ГОСТ
Согласование поставки
Исполнение для вашей задачи
Материал, покрытие, исполнение и условия нагрузки согласуются по документации заказа.
Исполнение и возможность поставки согласуются по заявке. Чертёж не подтверждает соответствие партии и грузоподъёмность установки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Статус документа
Статус документа у издателя
Статус указанной редакции: Не проверен.
Статус документа в фонде и применимость в РФ отдельно не подтверждены; геометрия и каталоговый набор имеют собственное происхождение.
Проверка источника статуса: не выполнена.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ 4751-73. Полный текст с изменениями 1–4 Чертёж 1, таблицы 1–2, пункты 2–7 и рекомендуемое приложение; издание 2008 Проверено: 2026-10-15
Что ещё требует проверки
- DIN: полный нормативный ряд редакции 2024-05 и численные допуски не подтверждены; геометрия относится к одному проверенному каталожному набору.
- DIN 580 M72, M80, M100: шаг в техническом листе не указан; до подтверждения он остаётся неизвестным. ГОСТ M72×6/M80×6/M100×6 — отдельные подтверждённые строки.
- Локальные переходы, не определённые исходным рисунком, показаны условно. Чертёж является справочной схемой, не заменяет рабочую документацию и паспорт испытаний.
- Доработанные M33/M39/M45: исходное изделие, окончательная геометрия, масса, маркировка и грузоподъёмность требуют согласования.
