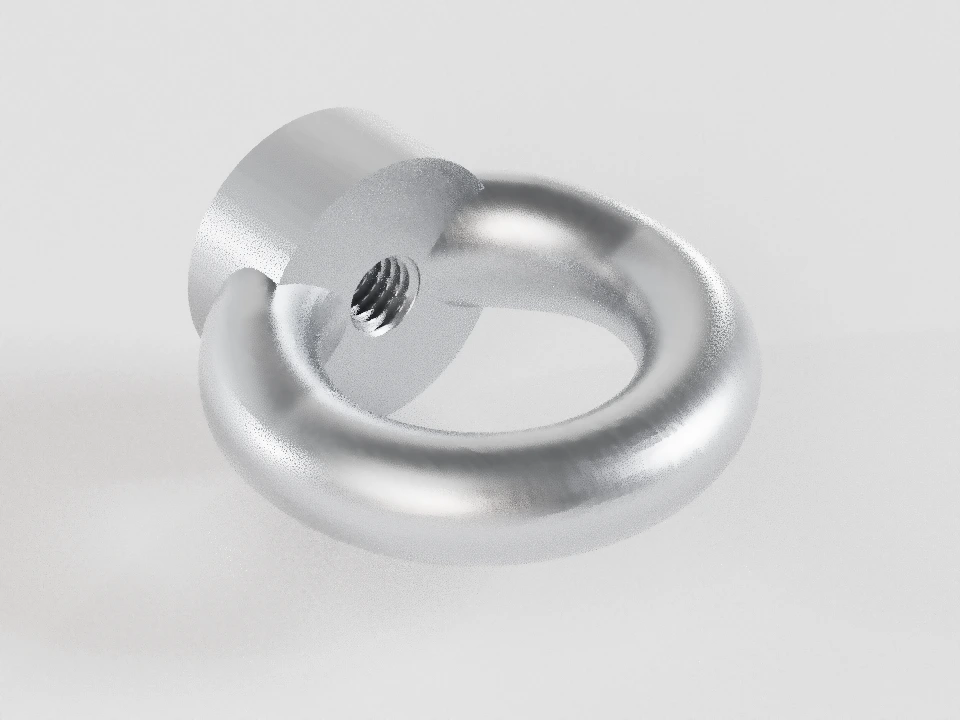

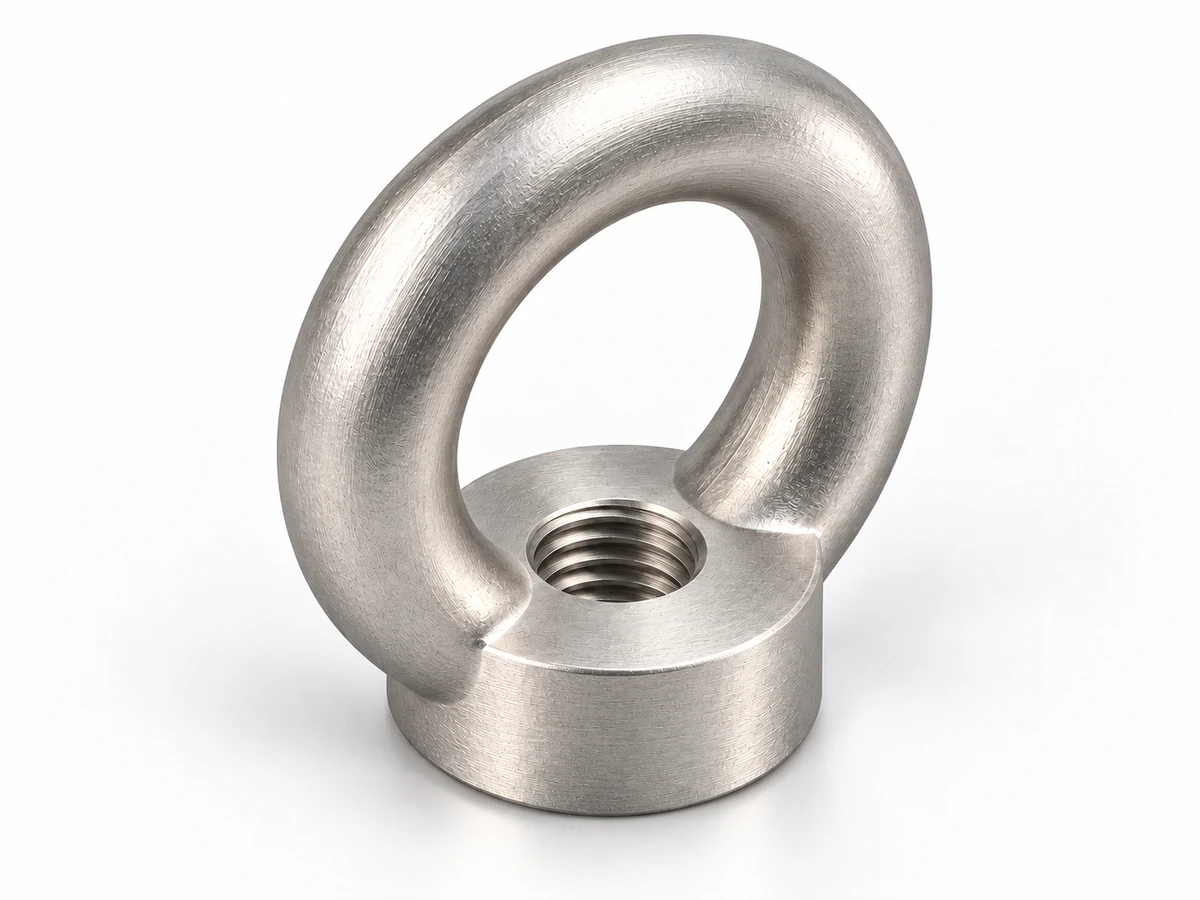

Рым-гайка DIN 582
Кольцо для подъёмного присоединения: геометрия, резьба и условия нагрузки рассматриваются вместе.
ГОСТ и DIN сохраняют отдельные таблицы. Сходство формы не означает взаимозаменяемость.
Выбрать исполнение
Нестандартное исполнение по согласованию. Изготовление доработкой рым-болта большего размера. Размеры кольца, основания и резьбовой части согласовываются при заявке с учётом требуемого шага резьбы
Введённая нагрузка — требование. Исходный размер автоматически не назначается; геометрия, масса и WLL исходного болта не наследуются.
Подобрать по размерам
Поиск сопоставляет заданные номиналы с погрешностью измерения. Он не подтверждает стандарт, допуски, материал и допустимую нагрузку.
Выноска или строка размеров выделяет соответствующий элемент.
Рым-гайка М6×1 · DIN 582 · каталожные данные
Шаг: 1 мм · основной (крупный)
Каталожная геометрия DIN · полная нормативная редакция 2024-05 не проверена
На узком экране чертёж прокручивается внутри рамки; виды можно переключать отдельно.
| Параметр | Значение | Измерительная база и статус |
|---|---|---|
| A | 20 мм | Диаметр отверстия кольца |
| B | 36 мм | Наружный диаметр кольца |
| C | 20 мм | Диаметр опорного основания |
| E | 8,5 мм | Высота основания от опорной плоскости |
| F | 8 мм | Толщина верхнего сечения кольца |
| G | 10 мм | Толщина нижнего сечения кольца |
| H | 36 мм | Габарит от опорной плоскости до вершины кольца |
| d | 6 мм | Номинальный диаметр внутренней резьбы |
| P | 1 мм | Шаг: для M72/M80/M100 каталог не уточняет |
| m | 0,05 кг | Каталожная масса конкретного исполнения |
Резьба: внутренняя, поле допуска не подтверждено. Длина полного профиля: не установлена; не приравнивается ко всей длине видимого участка.
Нагрузка: требуется паспорт исполнения
Допустимая рабочая нагрузка установки требует подтверждения: плоскости и условия каталожных режимов не определены полностью.
Исходные каталожные значения — не расчёт допуска установки
Для одного изделия, C15E с цинковым покрытием. В таблице источника указаны кг и углы; плоскость наклона и полные условия монтажа не определены. Коэффициент запаса в листе — 6, но разрушающее усилие здесь не рассчитывается.
| Угол в листе | Каталожная нагрузка, кг |
|---|---|
| 0° | 75 |
| 45° | 55 |
| 90° | 38 |
Не применять эти числа как разрешение подъёма без подтверждения конкретного исполнения, плоскости нагрузки и монтажа.
Установка и ответное присоединение
Ответный элемент, длина зацепления и момент затяжки назначаются по согласованной документации конкретного узла.
Опорная плоскость должна прилегать к ответной поверхности. Неподвижный рым не поворачивают под нагрузкой. Геометрия гнезда не является расчётом прочности ответного элемента.
Просмотреть лист выбранного исполнения
Рым-крепёж · справочный лист выбранного исполнения
Не является паспортом испытаний или разрешением на подъём. Неизвестные размеры и характеристики требуют подтверждения.
Рым-гайка М6×1 · DIN 582 · каталожные данные Количество: 1 шт. Статус: Каталожная геометрия; полная норма DIN не проверена Шаг: 1 мм · основной (крупный) A: 20 мм B: 36 мм C: 20 мм E: 8,5 мм F: 8 мм G: 10 мм H: 36 мм d: 6 мм P: 1 мм m: 0,05 кг Поле допуска резьбы: не подтверждено Полноценная резьба: длина не подтверждена Режим: Допустимая рабочая нагрузка установки требует подтверждения: плоскости и условия каталожных режимов не определены полностью. Материал как требование: уточнить Покрытие как требование: уточнить
| Параметр | Значение | Измерительная база и статус |
|---|---|---|
| A | 20 мм | Диаметр отверстия кольца |
| B | 36 мм | Наружный диаметр кольца |
| C | 20 мм | Диаметр опорного основания |
| E | 8,5 мм | Высота основания от опорной плоскости |
| F | 8 мм | Толщина верхнего сечения кольца |
| G | 10 мм | Толщина нижнего сечения кольца |
| H | 36 мм | Габарит от опорной плоскости до вершины кольца |
| d | 6 мм | Номинальный диаметр внутренней резьбы |
| P | 1 мм | Шаг: для M72/M80/M100 каталог не уточняет |
| m | 0,05 кг | Каталожная масса конкретного исполнения |
Резьба: внутренняя, поле допуска не подтверждено. Длина полного профиля: не установлена; не приравнивается ко всей длине видимого участка.
Нагрузка: требуется паспорт исполнения
Допустимая рабочая нагрузка установки требует подтверждения: плоскости и условия каталожных режимов не определены полностью.
Исходные каталожные значения — не расчёт допуска установки
Для одного изделия, C15E с цинковым покрытием. В таблице источника указаны кг и углы; плоскость наклона и полные условия монтажа не определены. Коэффициент запаса в листе — 6, но разрушающее усилие здесь не рассчитывается.
| Угол в листе | Каталожная нагрузка, кг |
|---|---|
| 0° | 75 |
| 45° | 55 |
| 90° | 38 |
Не применять эти числа как разрешение подъёма без подтверждения конкретного исполнения, плоскости нагрузки и монтажа.
Требования
- Каталожное исполнение: сталь C15E, цинковое покрытие. Эти сведения относятся к выбранному техническому листу, не являются подтверждением материала и испытаний поставляемой партии.
- Полный текст DIN 580:2024-05 / DIN 582:2024-05 недоступен. Показан проверенный каталоговый ряд, без утверждения полной нормативной проверки редакции 2024 года.
- Каталог содержит нагрузку в кг для углов 0°, 45°, 90°, но не определяет однозначно плоскость наклона и все условия установки. Числа приведены для идентификации исполнения; допустимая рабочая нагрузка конкретной установки требует паспорта. Они не используются как калькулятор допуска.
- Полная длина резьбового профиля, допуски, радиусы переходов, фаски и шероховатость не заданы в доступном каталоге. Высота основания гайки E не равна автоматически длине полной внутренней резьбы.
- Момент затяжки и ответное присоединение назначаются по паспорту конкретного изделия и узла. Нельзя переносить условия нагрузки между ГОСТ и DIN.
Составлено: 2026-10-15 · Количество: 1 шт. · ПКФ «Стандарт»
Рым-крепёж · справочный лист выбранного исполнения
Не является паспортом испытаний или разрешением на подъём. Неизвестные размеры и характеристики требуют подтверждения.
Рым-гайка М6×1 · DIN 582 · каталожные данные Количество: 1 шт. Статус: Каталожная геометрия; полная норма DIN не проверена Шаг: 1 мм · основной (крупный) A: 20 мм B: 36 мм C: 20 мм E: 8,5 мм F: 8 мм G: 10 мм H: 36 мм d: 6 мм P: 1 мм m: 0,05 кг Поле допуска резьбы: не подтверждено Полноценная резьба: длина не подтверждена Режим: Допустимая рабочая нагрузка установки требует подтверждения: плоскости и условия каталожных режимов не определены полностью. Материал как требование: уточнить Покрытие как требование: уточнить
| Параметр | Значение | Измерительная база и статус |
|---|---|---|
| A | 20 мм | Диаметр отверстия кольца |
| B | 36 мм | Наружный диаметр кольца |
| C | 20 мм | Диаметр опорного основания |
| E | 8,5 мм | Высота основания от опорной плоскости |
| F | 8 мм | Толщина верхнего сечения кольца |
| G | 10 мм | Толщина нижнего сечения кольца |
| H | 36 мм | Габарит от опорной плоскости до вершины кольца |
| d | 6 мм | Номинальный диаметр внутренней резьбы |
| P | 1 мм | Шаг: для M72/M80/M100 каталог не уточняет |
| m | 0,05 кг | Каталожная масса конкретного исполнения |
Резьба: внутренняя, поле допуска не подтверждено. Длина полного профиля: не установлена; не приравнивается ко всей длине видимого участка.
Нагрузка: требуется паспорт исполнения
Допустимая рабочая нагрузка установки требует подтверждения: плоскости и условия каталожных режимов не определены полностью.
Исходные каталожные значения — не расчёт допуска установки
Для одного изделия, C15E с цинковым покрытием. В таблице источника указаны кг и углы; плоскость наклона и полные условия монтажа не определены. Коэффициент запаса в листе — 6, но разрушающее усилие здесь не рассчитывается.
| Угол в листе | Каталожная нагрузка, кг |
|---|---|
| 0° | 75 |
| 45° | 55 |
| 90° | 38 |
Не применять эти числа как разрешение подъёма без подтверждения конкретного исполнения, плоскости нагрузки и монтажа.
Требования
- Каталожное исполнение: сталь C15E, цинковое покрытие. Эти сведения относятся к выбранному техническому листу, не являются подтверждением материала и испытаний поставляемой партии.
- Полный текст DIN 580:2024-05 / DIN 582:2024-05 недоступен. Показан проверенный каталоговый ряд, без утверждения полной нормативной проверки редакции 2024 года.
- Каталог содержит нагрузку в кг для углов 0°, 45°, 90°, но не определяет однозначно плоскость наклона и все условия установки. Числа приведены для идентификации исполнения; допустимая рабочая нагрузка конкретной установки требует паспорта. Они не используются как калькулятор допуска.
- Полная длина резьбового профиля, допуски, радиусы переходов, фаски и шероховатость не заданы в доступном каталоге. Высота основания гайки E не равна автоматически длине полной внутренней резьбы.
- Момент затяжки и ответное присоединение назначаются по паспорту конкретного изделия и узла. Нельзя переносить условия нагрузки между ГОСТ и DIN.
Составлено: 2026-10-15 · Количество: 1 шт. · ПКФ «Стандарт»
Размерные таблицы
DIN 582 · каталожные данные
Каталожный ряд конкретного исполнения; полная нормативная редакция DIN 2024-05 не проверена.
| Выбрать | A | B | C | E | F | G | H | d | P | m |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 36 | 20 | 8,5 | 8 | 10 | 36 | 6 | 1 | 0,05 | |
| 20 | 36 | 20 | 8,5 | 8 | 10 | 36 | 8 | 1,25 | 0,05 | |
| 25 | 45 | 25 | 10 | 10 | 12 | 45 | 10 | 1,5 | 0,09 | |
| 30 | 54 | 30 | 11 | 12 | 14 | 53 | 12 | 1,75 | 0,16 | |
| 35 | 63 | 35 | 13 | 14 | 16 | 62 | 14 | 2 | 0,24 | |
| 35 | 63 | 35 | 13 | 14 | 16 | 62 | 16 | 2 | 0,24 | |
| 40 | 72 | 40 | 16 | 16 | 19 | 71 | 18 | 2,5 | 0,37 | |
| 40 | 72 | 40 | 16 | 16 | 19 | 71 | 20 | 2,5 | 0,36 | |
| 50 | 90 | 50 | 20 | 20 | 24 | 90 | 22 | 2,5 | 0,73 | |
| 50 | 90 | 50 | 20 | 20 | 24 | 90 | 24 | 3 | 0,72 | |
| 60 | 108 | 65 | 25 | 24 | 28 | 109 | 27 | 3 | 1,34 | |
| 60 | 108 | 65 | 25 | 24 | 28 | 109 | 30 | 3,5 | 1,32 | |
| 70 | 126 | 75 | 30 | 28 | 32 | 128 | 33 | 3,5 | 2,11 | |
| 70 | 126 | 75 | 30 | 28 | 32 | 128 | 36 | 4 | 2,08 | |
| 80 | 144 | 85 | 35 | 32 | 38 | 147 | 39 | 4 | 3,15 | |
| 80 | 144 | 85 | 35 | 32 | 38 | 147 | 42 | 4,5 | 3,11 | |
| 90 | 166 | 100 | 40 | 38 | 46 | 168 | 45 | 4,5 | 5,08 | |
| 90 | 166 | 100 | 40 | 38 | 46 | 168 | 48 | 5 | 5,02 | |
| 100 | 184 | 110 | 45 | 42 | 50 | 187 | 52 | 5 | 6,79 | |
| 100 | 184 | 110 | 45 | 42 | 50 | 187 | 56 | 5,5 | 6,69 |
Обозначения и базы таблицы
- A — Диаметр отверстия кольца; мм
- B — Наружный диаметр кольца; мм
- C — Диаметр опорного основания; мм
- E — Высота основания от опорной плоскости; мм
- F — Толщина верхнего сечения кольца; мм
- G — Толщина нижнего сечения кольца; мм
- H — Габарит от опорной плоскости до вершины кольца; мм
- d — Номинальный диаметр внутренней резьбы; мм
- P — Шаг: для M72/M80/M100 каталог не уточняет; мм
- m — Каталожная масса конкретного исполнения; кг
Технические требования набора
- Каталожное исполнение: сталь C15E, цинковое покрытие. Эти сведения относятся к выбранному техническому листу, не являются подтверждением материала и испытаний поставляемой партии.
- Полный текст DIN 580:2024-05 / DIN 582:2024-05 недоступен. Показан проверенный каталоговый ряд, без утверждения полной нормативной проверки редакции 2024 года.
- Каталог содержит нагрузку в кг для углов 0°, 45°, 90°, но не определяет однозначно плоскость наклона и все условия установки. Числа приведены для идентификации исполнения; допустимая рабочая нагрузка конкретной установки требует паспорта. Они не используются как калькулятор допуска.
- Полная длина резьбового профиля, допуски, радиусы переходов, фаски и шероховатость не заданы в доступном каталоге. Высота основания гайки E не равна автоматически длине полной внутренней резьбы.
- Момент затяжки и ответное присоединение назначаются по паспорту конкретного изделия и узла. Нельзя переносить условия нагрузки между ГОСТ и DIN.
Что требует подтверждения
- DIN: полный нормативный ряд редакции 2024-05 и численные допуски не подтверждены; геометрия относится к одному проверенному каталожному набору.
- Локальные переходы, не определённые исходным рисунком, показаны условно. Чертёж является справочной схемой, не заменяет рабочую документацию и паспорт испытаний.
- Каталог содержит нагрузку в кг для углов 0°, 45°, 90°, но не определяет однозначно плоскость наклона и все условия установки. Числа приведены для идентификации исполнения; допустимая рабочая нагрузка конкретной установки требует паспорта. Они не используются как калькулятор допуска.
- Полная длина резьбового профиля, допуски, радиусы переходов, фаски и шероховатость не заданы в доступном каталоге. Высота основания гайки E не равна автоматически длине полной внутренней резьбы.
