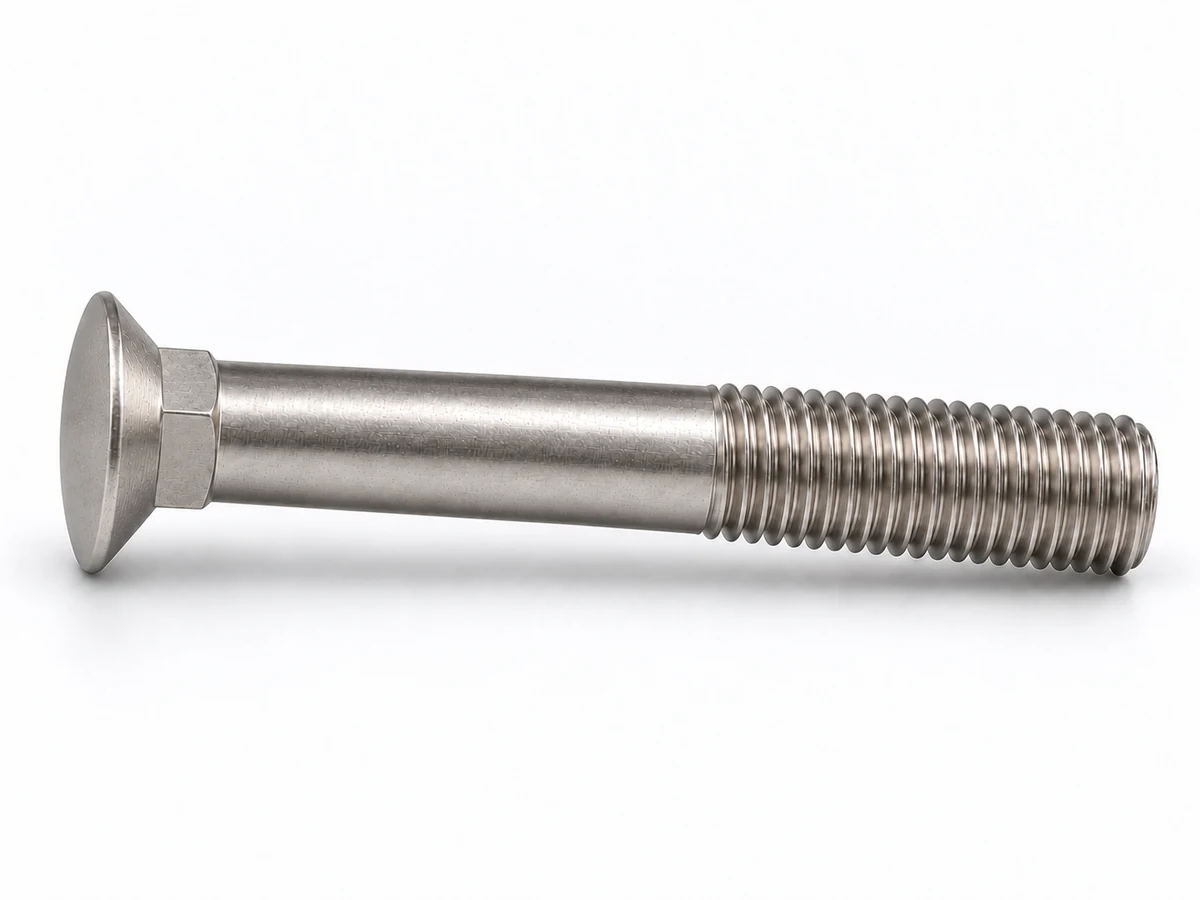

ГОСТ 7786-81 — Болты с потайной головкой и квадратным подголовком класса точности С

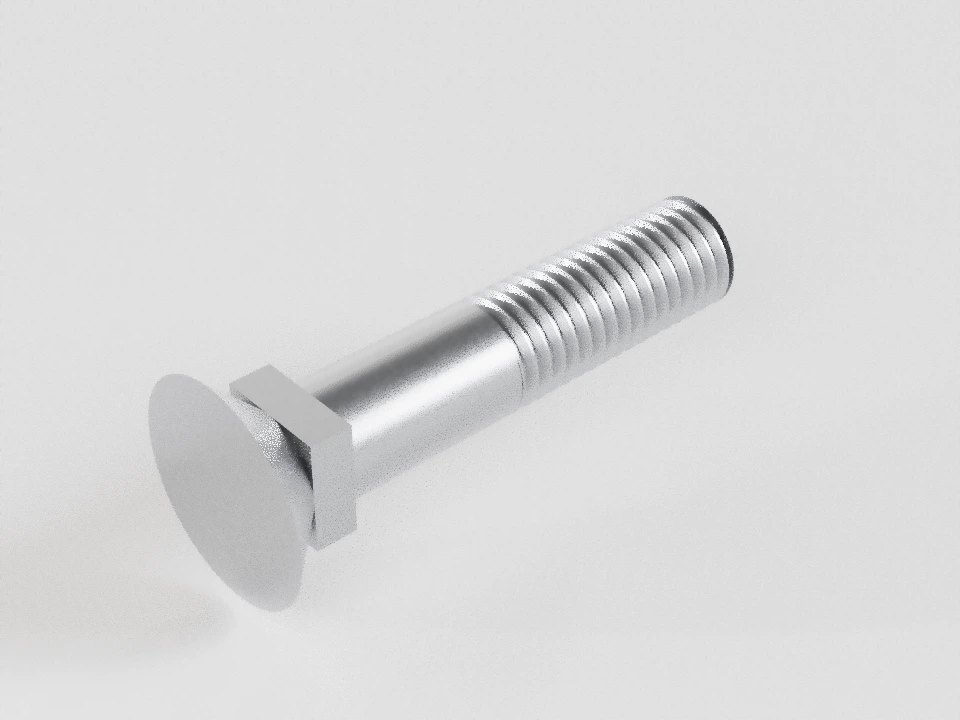

Болт М12×60 ГОСТ 7786-81

ГОСТ 7786-81 · Издание с изменениями № 1 (ИУС 9-1986) и № 2 (ИУС 8-1987)

Собственная полная таблица; потай и квадратный подголовок имеют отдельные базы.
Длина l включает головку; база — верхняя плоскость головки, не плоскость под ней.
Поле резьбы 8g.

Выберите размер для пояснения базы.

Размеры в мм; углы — в градусах. Прочерк не означает ноль.
Размер / база	Номинал	Минимум	Максимум	Отклонения / источник
d — Номинальный диаметр резьбыНаружный диаметр метрической резьбы	12	11,541	11,966	Δ− -0,459; Δ+ -0,034. Поле 8g — до покрытия; по ГОСТ 1759.1, таблица 1.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
P — Шаг резьбыОсевое расстояние соседних витков	1,75	—	—	Только основной (крупный) шаг.ГОСТ 7786-81, п.3; таблица 1
l — Общая длина вместе с головкойОт верхней плоскости потайной головки до торца конца	60	58,5	61,5	Δ− -1,5; Δ+ 1,5. Головка входит в l.ГОСТ 7786-81, чертёж; ГОСТ 1759.1-82, таблица 2, поз.12
D — Диаметр потайной головкиВнешняя кромка головки	23	22,35	23,65	Δ− -0,65; Δ+ 0,65. Головка без шлица: js16.ГОСТ 7786-81, таблица 1; ГОСТ 1759.1-82, таблица 2, поз.4
α — Полный угол потаяМежду противоположными образующими конуса	90	88	92	Δ− -2; Δ+ 2. Частное ±2° первичного чертежа; общее +5° здесь не применяется.ГОСТ 7786-81, чертёж
k — Суммарная высота головки и квадратаОт верхнего торца до конца квадратного подголовка	10	9,55	10,45	Δ− -0,45; Δ+ 0,45. k включает головку и подголовок, а не только конус.ГОСТ 7786-81, таблица 1
V — Сторона квадратного подголовкаМежду параллельными сторонами квадратного сечения	12	11,45	12,55	Δ− -0,55; Δ+ 0,55. ГОСТ 7786-81, таблица 1; ГОСТ 1759.1-82, таблица 2, поз.8
d₂ рез — Средний диаметр резьбыШирина выступа и впадины профиля равны	10,863	10,593	10,829	Δ− -0,27; Δ+ -0,034. Основной размер по профилю, округление 0,001 мм; пределы 8g.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
d₁ рез — Внутренний диаметр исходного профиляИсходный метрический профиль	10,106	—	—	Основной размер, отдельные производственные пределы не назначены.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
d₃ рез — Диаметр впадины исходного профиляИсходный метрический профиль	9,853	—	—	Справочный расчёт; не размер изготовленной впадины.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
H — Высота исходного треугольникаИсходный профиль	1,51554	—	—	H=√3P/2.ГОСТ 16093-2004, таблицы 3, 5, 7; ГОСТ 24705-2004, п.4.2
d₁ — Диаметр гладкого участка, приблизительноГладкий цилиндрический участок	≈ 12	—	—	Точный диаметр, поле допуска и переходы согласуются; числовой номинал не назначен.ГОСТ 7786-81, чертёж и п.4
b — Длина резьбы от концаОт начала полного профиля до торца конца	30	30	33,5	Δ− 0; Δ+ 3,5. Участок неполного профиля u входит в b; сбег x не входит.ГОСТ 7786-81, таблица 1; ГОСТ 1759.1-82, таблица 2, поз.12
βк — Угол перехода квадрата к стержнюПереход в продольном виде	—	—	30	Не более 30° по рисунку; точный контур и радиусы не заданы.ГОСТ 7786-81, чертёж
hк — Осевая длина квадратного участкаМежду окончанием конуса и торцом подголовка	уточнить	—	—	Отдельный нормативный размер не задан. Нельзя подменять его размером k: k включает головку. Точный контур согласуется.ГОСТ 7786-81, чертёж
x — Сбег резьбыОт начала полного профиля в сторону головки	—	—	4,3	Показан представительский участок, задан максимум.ГОСТ 27148-86, таблица 1
u — Неполный профиль на концеОт торца конца к полному профилю	3,5	—	—	u=2P по рисунку конца с фаской; входит в общую длину.ГОСТ 12414-94, конец с фаской
Dкон — Диаметр торца концаТорец конца с фаской	—	—	—	Меньше внутреннего диаметра резьбы. Точный диаметр и контур согласуются.ГОСТ 12414-94, конец с фаской
Lᵦ — Биение потаяВ заданном направлении по конусу относительно оси стержня	—	—	1,68	2IT15 по номинальному D.ГОСТ 1759.1-82, таблица 2, поз.4
Lᵣ — Перпендикулярность верхнего торцаВерхняя плоскость головки относительно оси стержня	—	—	0,64	0,0349×0,8D; округление до 0,01 мм.ГОСТ 1759.1-82, таблица 2, поз.4
Ra — Прочие поверхностиПоверхности без отдельного обозначения	—	—	25	По общему знаку чертежа.ГОСТ 7786-81, чертёж

Применение стандарта в РФ

Статус документа в фонде: Действует.

Действует по карточке Росстандарта, просмотренной 11.10.2026; ограничения применения в ней не указаны.

Начало указанного режима: 1982-01-01.

Проверка источника статуса: 2026-10-11. Росстандарт ↗

Проверенные таблицы и охват

Полные таблицы стандарта

Все размеры — мм. Прочерк означает отсутствие значения. Минимум, максимум и справочная величина не являются производственным номиналом. Размеры в скобках сохранены, но их применение не рекомендуется.

ГОСТ 7786-81 · класс С

ГОСТ 7786-81 · Издание с изменениями № 1 (ИУС 9-1986) и № 2 (ИУС 8-1987). Собственная полная таблица; потай и квадратный подголовок имеют отдельные базы.

ГОСТ 7786-81, таблица 1. Длина l включает головку. Только основной (крупный) шаг.
d	P основной	D js16	k js16 (головка + квадрат)	V js16	α ±2°	b при l≤120	b при l>120
5	0,8	9	4	5	90	16	—
6	1	11	5	6	90	18	—
8	1,25	14	6	8	90	22	—
10	1,5	18	8	10	90	26	32
12	1,75	23	10	12	90	30	36
16	2	28	12	16	90	38	44
20	2,5	35	15	20	90	46	52

Поле резьбы 8g; 6e допускается по соглашению (п.3а). Класс точности С не является классом прочности.

Размер k включает конус и квадратный подголовок. Самостоятельная длина квадрата в таблице не задана.

Таблица 2: все 175 ячеек

ГОСТ 7786-81, таблица 2: жирные границы — область сочетаний, пунктир — полная резьба до препятствия. b не заменяется общей длиной l.
d	l	Допустимость	Резьба	b
5	20	да	полная до подголовка	—
6	20	—	—	—
8	20	—	—	—
10	20	—	—	—
12	20	—	—	—
16	20	—	—	—
20	20	—	—	—
5	25	да	неполная	16
6	25	да	полная до подголовка	—
8	25	да	полная до подголовка	—
10	25	да	полная до подголовка	—
12	25	—	—	—
16	25	—	—	—
20	25	—	—	—
5	30	да	неполная	16
6	30	да	неполная	18
8	30	да	полная до подголовка	—
10	30	да	полная до подголовка	—
12	30	да	полная до подголовка	—
16	30	—	—	—
20	30	—	—	—
5	35	да	неполная	16
6	35	да	неполная	18
8	35	да	неполная	22
10	35	да	полная до подголовка	—
12	35	да	полная до подголовка	—
16	35	—	—	—
20	35	—	—	—
5	40	да	неполная	16
6	40	да	неполная	18
8	40	да	неполная	22
10	40	да	полная до подголовка	—
12	40	да	полная до подголовка	—
16	40	да	полная до подголовка	—
20	40	—	—	—
5	45	да	неполная	16
6	45	да	неполная	18
8	45	да	неполная	22
10	45	да	неполная	26
12	45	да	полная до подголовка	—
16	45	да	полная до подголовка	—
20	45	—	—	—
5	50	да	неполная	16
6	50	да	неполная	18
8	50	да	неполная	22
10	50	да	неполная	26
12	50	да	неполная	30
16	50	да	полная до подголовка	—
20	50	да	полная до подголовка	—
5	55	да	неполная	16
6	55	да	неполная	18
8	55	да	неполная	22
10	55	да	неполная	26
12	55	да	неполная	30
16	55	да	полная до подголовка	—
20	55	да	полная до подголовка	—
5	60	да	неполная	16
6	60	да	неполная	18
8	60	да	неполная	22
10	60	да	неполная	26
12	60	да	неполная	30
16	60	да	неполная	38
20	60	да	полная до подголовка	—
5	65	да	неполная	16
6	65	да	неполная	18
8	65	да	неполная	22
10	65	да	неполная	26
12	65	да	неполная	30
16	65	да	неполная	38
20	65	да	полная до подголовка	—
5	70	да	неполная	16
6	70	да	неполная	18
8	70	да	неполная	22
10	70	да	неполная	26
12	70	да	неполная	30
16	70	да	неполная	38
20	70	да	неполная	46
5	75	да	неполная	16
6	75	да	неполная	18
8	75	да	неполная	22
10	75	да	неполная	26
12	75	да	неполная	30
16	75	да	неполная	38
20	75	да	неполная	46
5	80	да	неполная	16
6	80	да	неполная	18
8	80	да	неполная	22
10	80	да	неполная	26
12	80	да	неполная	30
16	80	да	неполная	38
20	80	да	неполная	46
5	90	—	—	—
6	90	да	неполная	18
8	90	да	неполная	22
10	90	да	неполная	26
12	90	да	неполная	30
16	90	да	неполная	38
20	90	да	неполная	46
5	100	—	—	—
6	100	—	—	—
8	100	да	неполная	22
10	100	да	неполная	26
12	100	да	неполная	30
16	100	да	неполная	38
20	100	да	неполная	46
5	110	—	—	—
6	110	—	—	—
8	110	—	—	—
10	110	да	неполная	26
12	110	да	неполная	30
16	110	да	неполная	38
20	110	да	неполная	46
5	120	—	—	—
6	120	—	—	—
8	120	—	—	—
10	120	да	неполная	26
12	120	да	неполная	30
16	120	да	неполная	38
20	120	да	неполная	46
5	130	—	—	—
6	130	—	—	—
8	130	—	—	—
10	130	да	неполная	32
12	130	да	неполная	36
16	130	да	неполная	44
20	130	да	неполная	52
5	140	—	—	—
6	140	—	—	—
8	140	—	—	—
10	140	да	неполная	32
12	140	да	неполная	36
16	140	да	неполная	44
20	140	да	неполная	52
5	150	—	—	—
6	150	—	—	—
8	150	—	—	—
10	150	да	неполная	32
12	150	да	неполная	36
16	150	да	неполная	44
20	150	да	неполная	52
5	160	—	—	—
6	160	—	—	—
8	160	—	—	—
10	160	—	—	—
12	160	да	неполная	36
16	160	да	неполная	44
20	160	да	неполная	52
5	170	—	—	—
6	170	—	—	—
8	170	—	—	—
10	170	—	—	—
12	170	да	неполная	36
16	170	да	неполная	44
20	170	да	неполная	52
5	180	—	—	—
6	180	—	—	—
8	180	—	—	—
10	180	—	—	—
12	180	да	неполная	36
16	180	да	неполная	44
20	180	да	неполная	52
5	190	—	—	—
6	190	—	—	—
8	190	—	—	—
10	190	—	—	—
12	190	да	неполная	36
16	190	да	неполная	44
20	190	да	неполная	52
5	200	—	—	—
6	200	—	—	—
8	200	—	—	—
10	200	—	—	—
12	200	да	неполная	36
16	200	да	неполная	44
20	200	да	неполная	52

Справочная масса: полная печатная таблица

ГОСТ 7786-81, приложение. Печатные значения сохранены; сомнительные значения не используются в расчёте. Теоретическая масса, не гарантия массы заказа.
d	l	кг / 1000 шт.	Примечание
5	20	2,908
6	20	—
8	20	—
10	20	—
12	20	—
16	20	—
20	20	—
5	25	3,498
6	25	5,24
8	25	9,66
10	25	16,4
12	25	—
16	25	—
20	25	—
5	30	4,08	Печатное значение сохранено. Оно отклоняется от соседнего ряда приращений; не исправлено расчётом и не используется как оценка массы заказа.
6	30	6,086
8	30	11,2
10	30	18,84
12	30	30,19
16	30	—
20	30	—
5	35	4,678
6	35	6,932
8	35	12,74
10	35	21,28
12	35	33,73
16	35	—
20	35	—
5	40	5,268
6	40	7,777
8	40	14,28
10	40	23,72
12	40	37,27
16	40	71,71
20	40	—
5	45	5,859
6	45	8,621
8	45	15,81
10	45	26,16
12	45	40,81
16	45	78,04
20	45	—
5	50	6,448
6	50	9,466
8	50	17,35
10	50	28,61
12	50	44,35
16	50	84,37
20	50	131,7
5	55	7,038
6	55	10,311
8	55	18,89
10	55	31,05
12	55	47,89
16	55	91,09
20	55	141,9
5	60	7,628
6	60	11,156
8	60	20,43
10	60	33,49
12	60	51,43
16	60	97,62
20	60	152,1
5	65	8,218
6	65	12,001
8	65	21,97
10	65	35,93
12	65	54,97
16	65	104,15
20	65	162,3
5	70	8,808
6	70	12,845
8	70	23,51
10	70	38,38
12	70	58,51
16	70	110,67
20	70	172,6
5	75	9,399
6	75	13,69
8	75	25,05
10	75	40,82
12	75	62,05
16	75	117,2
20	75	182,8
5	80	9,989
6	80	14,535
8	80	26,59
10	80	43,26
12	80	65,59
16	80	123,73
20	80	193,1
5	90	—
6	90	16,225
8	90	29,67
10	90	48,27
12	90	72,67
16	90	136,78
20	90	213,5
5	100	—
6	100	—
8	100	32,75
10	100	56,08	Печатное значение сохранено. Оно отклоняется от соседнего ряда приращений; не исправлено расчётом и не используется как оценка массы заказа.
12	100	79,75
16	100	149,84
20	100	234
5	110	—
6	110	—
8	110	—
10	110	58,04
12	110	86,83
16	110	162,89
20	110	254,5
5	120	—
6	120	—
8	120	—
10	120	62,92
12	120	93,91
16	120	175,94
20	120	274,9
5	130	—
6	130	—
8	130	—
10	130	67,81
12	130	100,99
16	130	188,1	Печатное значение сохранено. Оно отклоняется от соседнего ряда приращений; не исправлено расчётом и не используется как оценка массы заказа.
20	130	295,4
5	140	—
6	140	—
8	140	—
10	140	72,69
12	140	108,07
16	140	202,05
20	140	315,9
5	150	—
6	150	—
8	150	—
10	150	77,58
12	150	115,15
16	150	215,11
20	150	336,3
5	160	—
6	160	—
8	160	—
10	160	—
12	160	122,23
16	160	228,16
20	160	356,8
5	170	—
6	170	—
8	170	—
10	170	—
12	170	129,31
16	170	241,21
20	170	377,3
5	180	—
6	180	—
8	180	—
10	180	—
12	180	136,39
16	180	254,26
20	180	397,7
5	190	—
6	190	—
8	190	—
10	190	—
12	190	143,47
16	190	267,31
20	190	418,2
5	200	—
6	200	—
8	200	—
10	200	—
12	200	150,55
16	200	280,36
20	200	438,7

ГОСТ 16093-2004: отклонения наружной резьбы, таблицы 3, 5, 7. Линейные пределы в выбранном размере переводятся из мкм в мм.
Поле	d	P	es, мкм	Td, мкм	Td₂, мкм
8g	5	0,8	-24	236	150
8g	6	1	-26	280	180
8g	8	1,25	-28	335	190
8g	10	1,5	-32	375	212
8g	12	1,75	-34	425	236
8g	16	2	-38	450	250
8g	20	2,5	-42	530	265
6e	5	0,8	-60	150	95
6e	6	1	-60	180	112
6e	8	1,25	-63	212	118
6e	10	1,5	-67	236	132
6e	12	1,75	-71	265	150
6e	16	2	-71	280	160
6e	20	2,5	-80	335	170

ГОСТ 7786-81, п.3: только основной (крупный) шаг; профиль по ГОСТ 24705-2004, сбег/недорез по ГОСТ 27148-86, конец по ГОСТ 12414-94.
ГОСТ 7786-81, п.3а: поле 8g по ГОСТ 1759.1-82; поле 6e допускается по соглашению изготовителя и потребителя. Размеры резьбы до покрытия и стадия контроля фиксируются в задании.
ГОСТ 7786-81, п.3б: дефекты поверхности и контроль по ГОСТ 1759.2-82. Фактическая приёмка партии не подтверждена.
ГОСТ 7786-81, п.4: диаметр гладкой части примерно равен среднему либо номинальному диаметру резьбы. Точный размер и допуск согласуются; приближённость не заменяется полем h15.
ГОСТ 7786-81, п.5: технические требования по ГОСТ 1759.0-87; классы прочности 3.6, 4.6, 4.8, 5.6, 5.8, 8.8.
ГОСТ 1759.1-82, табл.2, поз.4: D js16 (потайная головка без шлица), биение 2IT15 по D, перпендикулярность верхнего торца 0,0349×0,8D. Частный угол α±2° первичного чертежа имеет приоритет над общим +5°.
ГОСТ 1759.1-82, табл.2, поз.8: сторона квадрата V js16; суммарная высота k js16 задана непосредственно таблицей 1.
ГОСТ 1759.1-82, табл.2, поз.12: l js17 при l≤150; удвоенное поле js17 при l>150; числовая длина b: +2P. База контроля — одна гладкая либо резьбовая поверхность, длина d, на короткой гладкой части допускается 3P.
Полная резьба по пунктирной границе доводится до квадратного подголовка; она не означает b=l. База недореза — препятствие, а база l — верхняя плоскость головки.
Конус головки, переходы и конец показаны представительской формой. Модель не заменяет согласованный рабочий чертёж; масса не является гарантируемым весом партии.
ГОСТ 7786-81, чертёж: угол перехода квадратного подголовка к стержню ≤30°. k включает головку и подголовок; отдельная осевая длина квадрата числом не назначена.
Приложение 7786: масса 1000 стальных болтов, кг; перечень масс не расширяет таблицу 2.

Источники и редакции

ГОСТ 7786-81 — Основные сведения; изменения № 1 и № 2
ГОСТ 7786-81 — Полный текст; чертёж, таблицы 1 и 2, приложение
ГОСТ 12414-94 — Конец с фаской: рисунок и размеры, PDF 4–5.
ГОСТ 27148-86 — Таблица 1, сбеги и недорезы наружной резьбы, примечания 1–3.
ГОСТ 1759.0-87 — Технические требования, материалы, покрытия и обозначение изделия.
ГОСТ 1759.1-82 — Таблица 1 — резьба; таблица 2 — допуски размеров, формы и расположения; числовые IT — справочные приложения.
ГОСТ 1759.2-82 — Допустимые дефекты поверхности и способы контроля болтов.
ГОСТ 24705-2004 — Пункт 4.2 — основные размеры метрического профиля.
ГОСТ 16093-2004 — Таблицы 3, 5 и 7 — отклонения e/g, допуски наружного и среднего диаметров.
ГОСТ 25346-89 — Числовые значения допусков IT для линейных размеров.
ГОСТ 30893.1-2002 — Пределы применения общих отклонений; точные ненормированные контуры согласуются в рабочем чертеже.

Задание не подготовлено

Откройте выбор и нажмите «Отдать в изготовление».
