DIN 438 — каталожные размеры · М6×1 · l=16 мм · Прямой шлиц; засверленный конец; каталожная основа
| Параметр | ГОСТ 1479-93 | DIN 438 — каталожные размеры |
|---|---|---|
| dz | 2,75…3 | ≤ 3 |
| n | 1 | 1 |
| t | 1,6…2 | ≥ 1,6 |
| α | 90…120 | 90…120 |

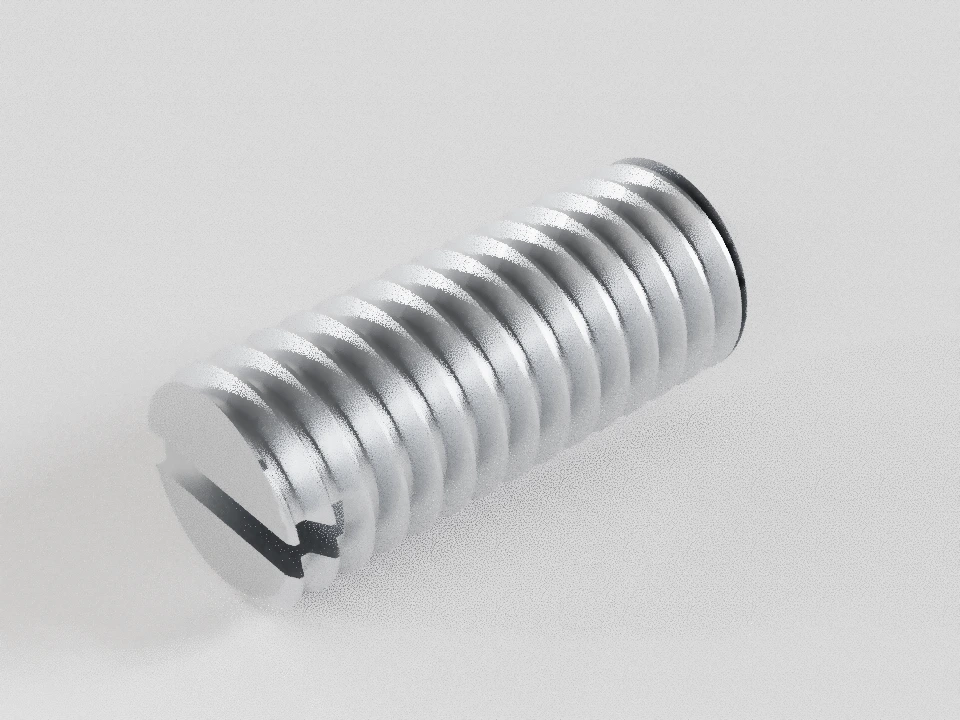

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Винты · размеры и применение
ГОСТ 1479-93 / DIN 438

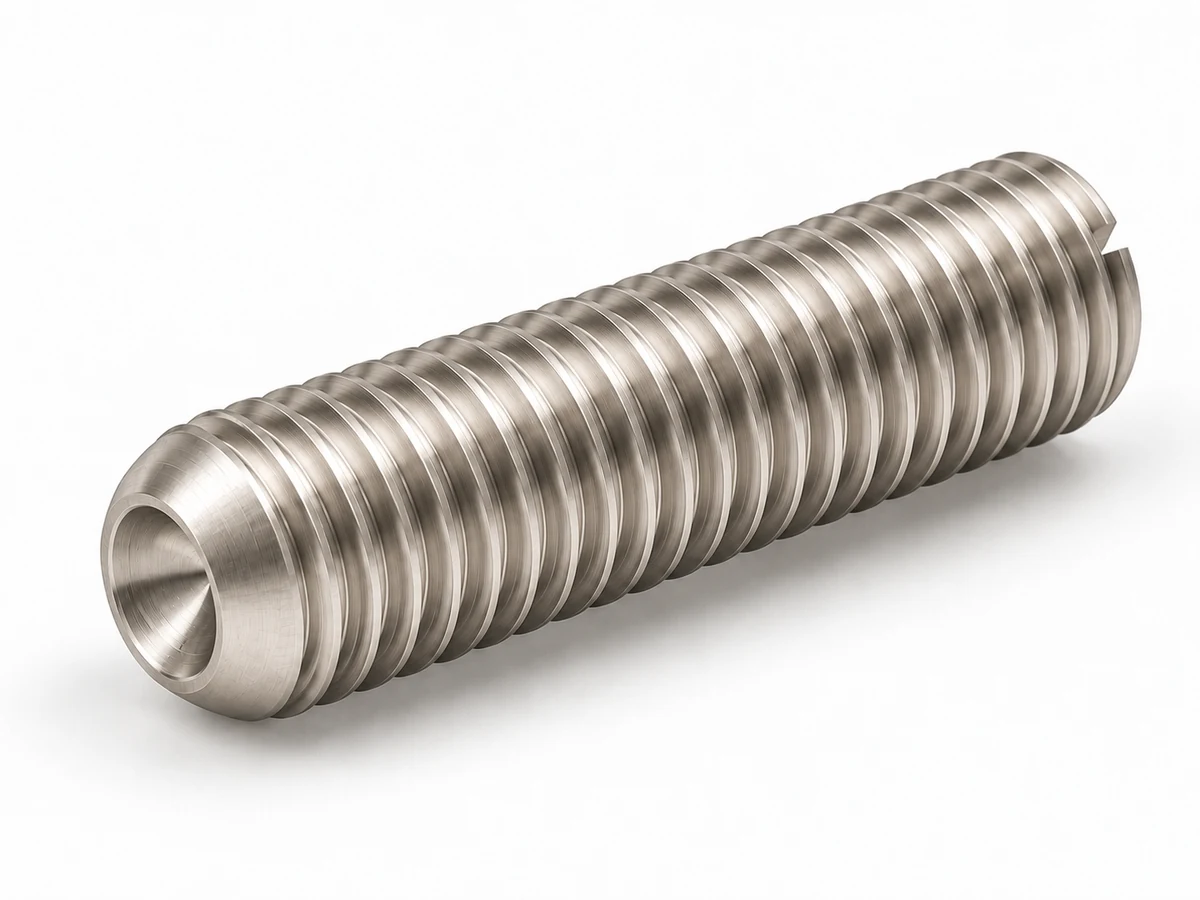

Установочные винты с засверленным концом и прямым шлицем
Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.
Размер и исполнение
Исходный пример; таблицы доступны без JavaScript.
ГОСТ 1479-93 · М6×1 · l=16 мм · Торец с фаской; класс A; засверленный конец
Длина l — между наружными торцами винта без головки, включая засверленный конец.
Основной (крупный) шаг P=1 мм. Винт без головки. Резьба вдоль корпуса с переходами у торцов; b не приравнивается к l.
Выберите размер на схеме или в таблице для подсветки и пояснения.
| Параметр | Номинал | Минимум | Максимум | Основание и пояснение |
|---|---|---|---|---|
| dНоминальный диаметр · мм | 6 | — | — | ГОСТ 1479, рисунок 1 и таблица 1, М6 |
| PШаг резьбы · мм | 1 | — | — | ГОСТ 1479, рисунок 1 и таблица 1, М6 |
| lПолная длина винта · мм | 16 | 15,6 | 16,4 | ГОСТ 1479, таблица 1; пределы перенесены непосредственно, в том числе несимметричные пределы класса B.Таблица 1, М6×16, класс A |
| dzДиаметр засверливания · мм | — | 2,75 | 3 | ГОСТ 1479, рисунок 1 и таблица 1, М6 |
| βУгол засверливания · ° | ≈ 120 | — | — | ГОСТ 1479, рисунок 1 и таблица 1, М6 |
| qГлубина засверливания · мм | — | — | — | Численно не нормирована таблицей; контур впадины условный.ГОСТ 1479, рисунок 1 и таблица 1, М6 |
| nШирина прямого шлица · мм | 1 | 1,06 | 1,2 | ГОСТ 1479, рисунок 1 и таблица 1, М6 |
| tГлубина прямого шлица · мм | — | 1,6 | 2 | ГОСТ 1479, рисунок 1 и таблица 1, М6 |
| uНеполная резьба у конца · мм | — | — | 2 | Рисунок 1: u≤2P.ГОСТ 1479, рисунок 1 и таблица 1, М6 |
| γФаска рабочего конца · ° | ≈ 45 | — | — | Только ниже внутреннего диаметра резьбы.ГОСТ 1479, рисунок 1 и таблица 1, М6 |
| dfВнутренний диаметр резьбы · мм | — | — | — | Требуется расчёт резьбы 6g по ссылочным нормам; не равен dz.ГОСТ 1479, рисунок 1 и таблица 1, М6 |
| rСкругление торца со шлицем · мм | не применяется | — | — | ГОСТ 1479, рисунок 1 и таблица 1, М6 |
| bДлина полного профиля резьбы · мм | — | — | — | Число l не равно длине полного профиля: исключаются концевые переходы.Таблица 1, М6×16, класс A |
| lsОтдельный гладкий стержень · мм | не применяется | — | — | Таблица 1, М6×16, класс A |
| lgНачало полного профиля · мм | — | — | — | Таблица 1, М6×16, класс A |
| αУгол торца со шлицем · ° | — | 90 | 120 | 120° для коротких винтов выше штриховой границы таблицы 1; иначе 90–120°. Допускается отдельный скруглённый торец.Таблица 1, М6×16, класс A |
Как применяется
Фиксация кольцевой кромкой конца
Винт проходит через резьбовое отверстие корпуса. Кромка засверленного конца прижимает вал; на поверхности возможен след. Геометрия вала и момент зависят от задачи.
Условные детали узла не входят в размерные таблицы винта.
Сравнение размерных ветвей
Совпадение отдельных размеров не устанавливает взаимозаменяемость, прочность и требования контроля.
Полный ряд принятой основы
ГОСТ 1479-93 · Торец с фаской; класс A; засверленный конец — таблицы всего принятого ряда
Вся коммерческая матрица М1,6–М12, l=2–60 мм; классы A/B и допускаемый скруглённый торец. Верхний предел l=18 класса A оставлен неустановленным из-за опечатки источника.
| d | P | dzДиаметр засверливания | βУгол засверливания | qГлубина засверливания | nШирина прямого шлица | tГлубина прямого шлица | uНеполная резьба у конца | γФаска рабочего конца | dfВнутренний диаметр резьбы | rСкругление торца со шлицем | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,6 | 0,35 | 0,55…0,8min 0,55; max 0,8 | ≈ 120min —; max — | не установленоmin —; max — | 0,25min 0,31; max 0,45 | 0,56…0,74min 0,56; max 0,74 | ≤ 0,7min —; max 0,7 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 2; 2,5; 3; 4; 5; 6; 8 |
| 2 | 0,4 | 0,75…1min 0,75; max 1 | ≈ 120min —; max — | не установленоmin —; max — | 0,25min 0,31; max 0,45 | 0,64…0,84min 0,64; max 0,84 | ≤ 0,8min —; max 0,8 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 2,5; 3; 4; 5; 6; 8; 10 |
| 2,5 | 0,45 | 0,95…1,2min 0,95; max 1,2 | ≈ 120min —; max — | не установленоmin —; max — | 0,4min 0,46; max 0,6 | 0,72…0,95min 0,72; max 0,95 | ≤ 0,9min —; max 0,9 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 3; 4; 5; 6; 8; 10; 12 |
| 3 | 0,5 | 1,15…1,4min 1,15; max 1,4 | ≈ 120min —; max — | не установленоmin —; max — | 0,4min 0,46; max 0,6 | 0,8…1,05min 0,8; max 1,05 | ≤ 1min —; max 1 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 3; 4; 5; 6; 8; 10; 12; 14 *; 16 |
| 3,5 * | 0,6 | 1,45…1,7min 1,45; max 1,7 | ≈ 120min —; max — | не установленоmin —; max — | 0,5min 0,56; max 0,7 | 0,96…1,21min 0,96; max 1,21 | ≤ 1,2min —; max 1,2 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 4 | 0,7 | 1,75…2min 1,75; max 2 | ≈ 120min —; max — | не установленоmin —; max — | 0,6min 0,66; max 0,8 | 1,12…1,42min 1,12; max 1,42 | ≤ 1,4min —; max 1,4 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 5 | 0,8 | 2,25…2,5min 2,25; max 2,5 | ≈ 120min —; max — | не установленоmin —; max — | 0,8min 0,86; max 1 | 1,28…1,63min 1,28; max 1,63 | ≤ 1,6min —; max 1,6 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25 |
| 6 | 1 | 2,75…3min 2,75; max 3 | ≈ 120min —; max — | не установленоmin —; max — | 1min 1,06; max 1,2 | 1,6…2min 1,6; max 2 | ≤ 2min —; max 2 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 8 | 1,25 | 4,7…5min 4,7; max 5 | ≈ 120min —; max — | не установленоmin —; max — | 1,2min 1,26; max 1,51 | 2…2,5min 2; max 2,5 | ≤ 2,5min —; max 2,5 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40 |
| 10 | 1,5 | 5,7…6min 5,7; max 6 | ≈ 120min —; max — | не установленоmin —; max — | 1,6min 1,66; max 1,91 | 2,4…3min 2,4; max 3 | ≤ 3min —; max 3 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40; 45; 50 |
| 12 | 1,75 | 7,7…8min 7,7; max 8 | ≈ 120min —; max — | не установленоmin —; max — | 2min 2,06; max 2,31 | 2,8…3,6min 2,8; max 3,6 | ≤ 3,5min —; max 3,5 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40; 45; 50; 55; 60 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М1,6×0,35 | 2 | 1,8 | 2,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 2,5 | 2,3 | 2,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 3 | 2,8 | 3,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 4 | 3,7 | 4,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 5 | 4,7 | 5,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 6 | 5,7 | 6,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 2,5 | 2,3 | 2,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 3 | 2,8 | 3,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 4 | 3,7 | 4,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 5 | 4,7 | 5,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 6 | 5,7 | 6,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 3 | 2,8 | 3,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 4 | 3,7 | 4,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 5 | 4,7 | 5,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 6 | 5,7 | 6,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 3 | 2,8 | 3,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 4 | 3,7 | 4,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 5 | 4,7 | 5,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 6 | 5,7 | 6,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 14 | 13,6 | 14,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 16 | 15,6 | 16,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 4 | 3,7 | 4,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 5 | 4,7 | 5,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 6 | 5,7 | 6,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 14 | 13,6 | 14,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 16 | 15,6 | 16,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 18 | 17,6 | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 20 | 19,6 | 20,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 4 | 3,7 | 4,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 5 | 4,7 | 5,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 6 | 5,7 | 6,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 14 | 13,6 | 14,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 16 | 15,6 | 16,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 18 | 17,6 | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 20 | 19,6 | 20,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 5 | 4,7 | 5,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 6 | 5,7 | 6,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 14 | 13,6 | 14,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 16 | 15,6 | 16,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 18 | 17,6 | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 20 | 19,6 | 20,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 22 | 21,6 | 22,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 25 | 24,6 | 25,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 6 | 5,7 | 6,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 14 | 13,6 | 14,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 16 | 15,6 | 16,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 18 | 17,6 | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 20 | 19,6 | 20,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 22 | 21,6 | 22,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 25 | 24,6 | 25,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 28 | 27,6 | 28,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 30 | 29,6 | 30,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 14 | 13,6 | 14,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 16 | 15,6 | 16,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 18 | 17,6 | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 20 | 19,6 | 20,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 22 | 21,6 | 22,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 25 | 24,6 | 25,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 28 | 27,6 | 28,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 30 | 29,6 | 30,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 14 | 13,6 | 14,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 16 | 15,6 | 16,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 18 | 17,6 | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 20 | 19,6 | 20,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 22 | 21,6 | 22,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 25 | 24,6 | 25,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 28 | 27,6 | 28,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 30 | 29,6 | 30,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 14 | 13,6 | 14,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 16 | 15,6 | 16,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 18 | 17,6 | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 20 | 19,6 | 20,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 22 | 21,6 | 22,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 25 | 24,6 | 25,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 28 | 27,6 | 28,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 30 | 29,6 | 30,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 55 | 54,4 | 55,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
ГОСТ 1479-93 · Торец с фаской; класс B; засверленный конец — таблицы всего принятого ряда
Вся коммерческая матрица М1,6–М12, l=2–60 мм; классы A/B и допускаемый скруглённый торец. Верхний предел l=18 класса A оставлен неустановленным из-за опечатки источника.
| d | P | dzДиаметр засверливания | βУгол засверливания | qГлубина засверливания | nШирина прямого шлица | tГлубина прямого шлица | uНеполная резьба у конца | γФаска рабочего конца | dfВнутренний диаметр резьбы | rСкругление торца со шлицем | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,6 | 0,35 | 0,55…0,8min 0,55; max 0,8 | ≈ 120min —; max — | не установленоmin —; max — | 0,25min 0,31; max 0,45 | 0,56…0,74min 0,56; max 0,74 | ≤ 0,7min —; max 0,7 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 2; 2,5; 3; 4; 5; 6; 8 |
| 2 | 0,4 | 0,75…1min 0,75; max 1 | ≈ 120min —; max — | не установленоmin —; max — | 0,25min 0,31; max 0,45 | 0,64…0,84min 0,64; max 0,84 | ≤ 0,8min —; max 0,8 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 2,5; 3; 4; 5; 6; 8; 10 |
| 2,5 | 0,45 | 0,95…1,2min 0,95; max 1,2 | ≈ 120min —; max — | не установленоmin —; max — | 0,4min 0,46; max 0,6 | 0,72…0,95min 0,72; max 0,95 | ≤ 0,9min —; max 0,9 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 3; 4; 5; 6; 8; 10; 12 |
| 3 | 0,5 | 1,15…1,4min 1,15; max 1,4 | ≈ 120min —; max — | не установленоmin —; max — | 0,4min 0,46; max 0,6 | 0,8…1,05min 0,8; max 1,05 | ≤ 1min —; max 1 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 3; 4; 5; 6; 8; 10; 12; 14 *; 16 |
| 3,5 * | 0,6 | 1,45…1,7min 1,45; max 1,7 | ≈ 120min —; max — | не установленоmin —; max — | 0,5min 0,56; max 0,7 | 0,96…1,21min 0,96; max 1,21 | ≤ 1,2min —; max 1,2 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 4 | 0,7 | 1,75…2min 1,75; max 2 | ≈ 120min —; max — | не установленоmin —; max — | 0,6min 0,66; max 0,8 | 1,12…1,42min 1,12; max 1,42 | ≤ 1,4min —; max 1,4 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 5 | 0,8 | 2,25…2,5min 2,25; max 2,5 | ≈ 120min —; max — | не установленоmin —; max — | 0,8min 0,86; max 1 | 1,28…1,63min 1,28; max 1,63 | ≤ 1,6min —; max 1,6 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25 |
| 6 | 1 | 2,75…3min 2,75; max 3 | ≈ 120min —; max — | не установленоmin —; max — | 1min 1,06; max 1,2 | 1,6…2min 1,6; max 2 | ≤ 2min —; max 2 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 8 | 1,25 | 4,7…5min 4,7; max 5 | ≈ 120min —; max — | не установленоmin —; max — | 1,2min 1,26; max 1,51 | 2…2,5min 2; max 2,5 | ≤ 2,5min —; max 2,5 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40 |
| 10 | 1,5 | 5,7…6min 5,7; max 6 | ≈ 120min —; max — | не установленоmin —; max — | 1,6min 1,66; max 1,91 | 2,4…3min 2,4; max 3 | ≤ 3min —; max 3 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40; 45; 50 |
| 12 | 1,75 | 7,7…8min 7,7; max 8 | ≈ 120min —; max — | не установленоmin —; max — | 2min 2,06; max 2,31 | 2,8…3,6min 2,8; max 3,6 | ≤ 3,5min —; max 3,5 | ≈ 45min —; max — | не установленоmin —; max — | не применяетсяmin —; max — | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40; 45; 50; 55; 60 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М1,6×0,35 | 2 | 1,5 | 2,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 2,5 | 2 | 3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 3 | 2,5 | 3,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 4 | 3,4 | 4,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 5 | 4,4 | 5,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 6 | 5,4 | 6,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 2,5 | 2 | 3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 3 | 2,5 | 3,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 4 | 3,4 | 4,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 5 | 4,4 | 5,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 6 | 5,4 | 6,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 3 | 2,5 | 3,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 4 | 3,4 | 4,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 5 | 4,4 | 5,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 6 | 5,4 | 6,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 3 | 2,5 | 3,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 4 | 3,4 | 4,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 5 | 4,4 | 5,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 6 | 5,4 | 6,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 4 | 3,4 | 4,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 5 | 4,4 | 5,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 6 | 5,4 | 6,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 20 | 18,9 | 21 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 4 | 3,4 | 4,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 5 | 4,4 | 5,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 6 | 5,4 | 6,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 20 | 18,9 | 21 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 5 | 4,4 | 5,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 6 | 5,4 | 6,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 20 | 18,9 | 21 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 22 | 20,9 | 23 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 25 | 23,9 | 26 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 6 | 5,4 | 6,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 20 | 18,9 | 21 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 22 | 20,9 | 23 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 25 | 23,9 | 26 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 28 | 26,9 | 29 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 30 | 28,9 | 31 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 20 | 18,9 | 21 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 22 | 20,9 | 23 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 25 | 23,9 | 26 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 28 | 26,9 | 29 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 30 | 28,9 | 31 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 35 | 33,7 | 36,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 40 | 38,7 | 41,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 20 | 18,9 | 21 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 22 | 20,9 | 23 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 25 | 23,9 | 26 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 28 | 26,9 | 29 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 30 | 28,9 | 31 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 35 | 33,7 | 36,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 40 | 38,7 | 41,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 45 | 43,7 | 46,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 50 | 48,7 | 51,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 20 | 18,9 | 21 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 22 | 20,9 | 23 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 25 | 23,9 | 26 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 28 | 26,9 | 29 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 30 | 28,9 | 31 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 35 | 33,7 | 36,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 40 | 38,7 | 41,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 45 | 43,7 | 46,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 50 | 48,7 | 51,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 55 | 53,5 | 56,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 60 | 58,5 | 61,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
ГОСТ 1479-93 · Скруглённый торец со шлицем; класс A; засверленный конец — таблицы всего принятого ряда
Вся коммерческая матрица М1,6–М12, l=2–60 мм; классы A/B и допускаемый скруглённый торец. Верхний предел l=18 класса A оставлен неустановленным из-за опечатки источника.
| d | P | dzДиаметр засверливания | βУгол засверливания | qГлубина засверливания | nШирина прямого шлица | tГлубина прямого шлица | uНеполная резьба у конца | γФаска рабочего конца | dfВнутренний диаметр резьбы | rСкругление торца со шлицем | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,6 | 0,35 | 0,55…0,8min 0,55; max 0,8 | ≈ 120min —; max — | не установленоmin —; max — | 0,25min 0,31; max 0,45 | 0,56…0,74min 0,56; max 0,74 | ≤ 0,7min —; max 0,7 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 1,6min —; max 1,6 | 2; 2,5; 3; 4; 5; 6; 8 |
| 2 | 0,4 | 0,75…1min 0,75; max 1 | ≈ 120min —; max — | не установленоmin —; max — | 0,25min 0,31; max 0,45 | 0,64…0,84min 0,64; max 0,84 | ≤ 0,8min —; max 0,8 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 2min —; max 2 | 2,5; 3; 4; 5; 6; 8; 10 |
| 2,5 | 0,45 | 0,95…1,2min 0,95; max 1,2 | ≈ 120min —; max — | не установленоmin —; max — | 0,4min 0,46; max 0,6 | 0,72…0,95min 0,72; max 0,95 | ≤ 0,9min —; max 0,9 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 2,5min —; max 2,5 | 3; 4; 5; 6; 8; 10; 12 |
| 3 | 0,5 | 1,15…1,4min 1,15; max 1,4 | ≈ 120min —; max — | не установленоmin —; max — | 0,4min 0,46; max 0,6 | 0,8…1,05min 0,8; max 1,05 | ≤ 1min —; max 1 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 3min —; max 3 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16 |
| 3,5 * | 0,6 | 1,45…1,7min 1,45; max 1,7 | ≈ 120min —; max — | не установленоmin —; max — | 0,5min 0,56; max 0,7 | 0,96…1,21min 0,96; max 1,21 | ≤ 1,2min —; max 1,2 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 3,5min —; max 3,5 | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 4 | 0,7 | 1,75…2min 1,75; max 2 | ≈ 120min —; max — | не установленоmin —; max — | 0,6min 0,66; max 0,8 | 1,12…1,42min 1,12; max 1,42 | ≤ 1,4min —; max 1,4 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 4min —; max 4 | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 5 | 0,8 | 2,25…2,5min 2,25; max 2,5 | ≈ 120min —; max — | не установленоmin —; max — | 0,8min 0,86; max 1 | 1,28…1,63min 1,28; max 1,63 | ≤ 1,6min —; max 1,6 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 5min —; max 5 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25 |
| 6 | 1 | 2,75…3min 2,75; max 3 | ≈ 120min —; max — | не установленоmin —; max — | 1min 1,06; max 1,2 | 1,6…2min 1,6; max 2 | ≤ 2min —; max 2 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 6min —; max 6 | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 8 | 1,25 | 4,7…5min 4,7; max 5 | ≈ 120min —; max — | не установленоmin —; max — | 1,2min 1,26; max 1,51 | 2…2,5min 2; max 2,5 | ≤ 2,5min —; max 2,5 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 8min —; max 8 | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40 |
| 10 | 1,5 | 5,7…6min 5,7; max 6 | ≈ 120min —; max — | не установленоmin —; max — | 1,6min 1,66; max 1,91 | 2,4…3min 2,4; max 3 | ≤ 3min —; max 3 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 10min —; max 10 | 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40; 45; 50 |
| 12 | 1,75 | 7,7…8min 7,7; max 8 | ≈ 120min —; max — | не установленоmin —; max — | 2min 2,06; max 2,31 | 2,8…3,6min 2,8; max 3,6 | ≤ 3,5min —; max 3,5 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 12min —; max 12 | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40; 45; 50; 55; 60 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М1,6×0,35 | 2 | 1,8 | 2,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 2,5 | 2,3 | 2,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 3 | 2,8 | 3,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 4 | 3,7 | 4,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 5 | 4,7 | 5,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 6 | 5,7 | 6,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 2,5 | 2,3 | 2,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 3 | 2,8 | 3,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 4 | 3,7 | 4,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 5 | 4,7 | 5,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 6 | 5,7 | 6,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 3 | 2,8 | 3,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 4 | 3,7 | 4,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 5 | 4,7 | 5,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 6 | 5,7 | 6,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 3 | 2,8 | 3,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 4 | 3,7 | 4,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 5 | 4,7 | 5,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 6 | 5,7 | 6,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 14 | 13,6 | 14,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 16 | 15,6 | 16,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 4 | 3,7 | 4,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 5 | 4,7 | 5,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 6 | 5,7 | 6,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 14 | 13,6 | 14,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 16 | 15,6 | 16,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 18 | 17,6 | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 20 | 19,6 | 20,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 4 | 3,7 | 4,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 5 | 4,7 | 5,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 6 | 5,7 | 6,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 14 | 13,6 | 14,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 16 | 15,6 | 16,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 18 | 17,6 | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 20 | 19,6 | 20,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 5 | 4,7 | 5,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 6 | 5,7 | 6,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 14 | 13,6 | 14,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 16 | 15,6 | 16,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 18 | 17,6 | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 20 | 19,6 | 20,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 22 | 21,6 | 22,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 25 | 24,6 | 25,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 6 | 5,7 | 6,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 14 | 13,6 | 14,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 16 | 15,6 | 16,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 18 | 17,6 | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 20 | 19,6 | 20,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 22 | 21,6 | 22,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 25 | 24,6 | 25,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 28 | 27,6 | 28,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 30 | 29,6 | 30,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 8 | 7,7 | 8,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 14 | 13,6 | 14,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 16 | 15,6 | 16,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 18 | 17,6 | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 20 | 19,6 | 20,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 22 | 21,6 | 22,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 25 | 24,6 | 25,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 28 | 27,6 | 28,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 30 | 29,6 | 30,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 10 | 9,7 | 10,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 14 | 13,6 | 14,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 16 | 15,6 | 16,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 18 | 17,6 | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 20 | 19,6 | 20,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 22 | 21,6 | 22,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 25 | 24,6 | 25,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 28 | 27,6 | 28,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 30 | 29,6 | 30,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 12 | 11,6 | 12,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 14 | 13,6 | 14,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 16 | 15,6 | 16,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 18 | 17,6 | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 20 | 19,6 | 20,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 22 | 21,6 | 22,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 25 | 24,6 | 25,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 28 | 27,6 | 28,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 30 | 29,6 | 30,4 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 55 | 54,4 | 55,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
ГОСТ 1479-93 · Скруглённый торец со шлицем; класс B; засверленный конец — таблицы всего принятого ряда
Вся коммерческая матрица М1,6–М12, l=2–60 мм; классы A/B и допускаемый скруглённый торец. Верхний предел l=18 класса A оставлен неустановленным из-за опечатки источника.
| d | P | dzДиаметр засверливания | βУгол засверливания | qГлубина засверливания | nШирина прямого шлица | tГлубина прямого шлица | uНеполная резьба у конца | γФаска рабочего конца | dfВнутренний диаметр резьбы | rСкругление торца со шлицем | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,6 | 0,35 | 0,55…0,8min 0,55; max 0,8 | ≈ 120min —; max — | не установленоmin —; max — | 0,25min 0,31; max 0,45 | 0,56…0,74min 0,56; max 0,74 | ≤ 0,7min —; max 0,7 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 1,6min —; max 1,6 | 2; 2,5; 3; 4; 5; 6; 8 |
| 2 | 0,4 | 0,75…1min 0,75; max 1 | ≈ 120min —; max — | не установленоmin —; max — | 0,25min 0,31; max 0,45 | 0,64…0,84min 0,64; max 0,84 | ≤ 0,8min —; max 0,8 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 2min —; max 2 | 2,5; 3; 4; 5; 6; 8; 10 |
| 2,5 | 0,45 | 0,95…1,2min 0,95; max 1,2 | ≈ 120min —; max — | не установленоmin —; max — | 0,4min 0,46; max 0,6 | 0,72…0,95min 0,72; max 0,95 | ≤ 0,9min —; max 0,9 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 2,5min —; max 2,5 | 3; 4; 5; 6; 8; 10; 12 |
| 3 | 0,5 | 1,15…1,4min 1,15; max 1,4 | ≈ 120min —; max — | не установленоmin —; max — | 0,4min 0,46; max 0,6 | 0,8…1,05min 0,8; max 1,05 | ≤ 1min —; max 1 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 3min —; max 3 | 3; 4; 5; 6; 8; 10; 12; 14 *; 16 |
| 3,5 * | 0,6 | 1,45…1,7min 1,45; max 1,7 | ≈ 120min —; max — | не установленоmin —; max — | 0,5min 0,56; max 0,7 | 0,96…1,21min 0,96; max 1,21 | ≤ 1,2min —; max 1,2 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 3,5min —; max 3,5 | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 4 | 0,7 | 1,75…2min 1,75; max 2 | ≈ 120min —; max — | не установленоmin —; max — | 0,6min 0,66; max 0,8 | 1,12…1,42min 1,12; max 1,42 | ≤ 1,4min —; max 1,4 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 4min —; max 4 | 4; 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20 |
| 5 | 0,8 | 2,25…2,5min 2,25; max 2,5 | ≈ 120min —; max — | не установленоmin —; max — | 0,8min 0,86; max 1 | 1,28…1,63min 1,28; max 1,63 | ≤ 1,6min —; max 1,6 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 5min —; max 5 | 5; 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25 |
| 6 | 1 | 2,75…3min 2,75; max 3 | ≈ 120min —; max — | не установленоmin —; max — | 1min 1,06; max 1,2 | 1,6…2min 1,6; max 2 | ≤ 2min —; max 2 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 6min —; max 6 | 6; 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 8 | 1,25 | 4,7…5min 4,7; max 5 | ≈ 120min —; max — | не установленоmin —; max — | 1,2min 1,26; max 1,51 | 2…2,5min 2; max 2,5 | ≤ 2,5min —; max 2,5 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 8min —; max 8 | 8; 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40 |
| 10 | 1,5 | 5,7…6min 5,7; max 6 | ≈ 120min —; max — | не установленоmin —; max — | 1,6min 1,66; max 1,91 | 2,4…3min 2,4; max 3 | ≤ 3min —; max 3 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 10min —; max 10 | 10; 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40; 45; 50 |
| 12 | 1,75 | 7,7…8min 7,7; max 8 | ≈ 120min —; max — | не установленоmin —; max — | 2min 2,06; max 2,31 | 2,8…3,6min 2,8; max 3,6 | ≤ 3,5min —; max 3,5 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 12min —; max 12 | 12; 14 *; 16; 18 *; 20; 22 *; 25; 28 *; 30; 35; 40; 45; 50; 55; 60 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М1,6×0,35 | 2 | 1,5 | 2,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 2,5 | 2 | 3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 3 | 2,5 | 3,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 4 | 3,4 | 4,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 5 | 4,4 | 5,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 6 | 5,4 | 6,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М1,6×0,35 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 2,5 | 2 | 3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 3 | 2,5 | 3,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 4 | 3,4 | 4,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 5 | 4,4 | 5,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 6 | 5,4 | 6,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2×0,4 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 3 | 2,5 | 3,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 4 | 3,4 | 4,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 5 | 4,4 | 5,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 6 | 5,4 | 6,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М2,5×0,45 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 3 | 2,5 | 3,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 4 | 3,4 | 4,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 5 | 4,4 | 5,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 6 | 5,4 | 6,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 4 | 3,4 | 4,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 5 | 4,4 | 5,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 6 | 5,4 | 6,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3,5×0,6 | 20 | 18,9 | 21 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 4 | 3,4 | 4,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 5 | 4,4 | 5,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 6 | 5,4 | 6,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 20 | 18,9 | 21 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 5 | 4,4 | 5,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 6 | 5,4 | 6,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 20 | 18,9 | 21 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 22 | 20,9 | 23 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 25 | 23,9 | 26 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 6 | 5,4 | 6,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 20 | 18,9 | 21 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 22 | 20,9 | 23 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 25 | 23,9 | 26 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 28 | 26,9 | 29 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 30 | 28,9 | 31 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 8 | 7,3 | 8,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 20 | 18,9 | 21 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 22 | 20,9 | 23 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 25 | 23,9 | 26 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 28 | 26,9 | 29 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 30 | 28,9 | 31 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 35 | 33,7 | 36,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 40 | 38,7 | 41,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 10 | 9,3 | 10,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 20 | 18,9 | 21 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 22 | 20,9 | 23 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 25 | 23,9 | 26 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 28 | 26,9 | 29 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 30 | 28,9 | 31 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 35 | 33,7 | 36,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 40 | 38,7 | 41,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 45 | 43,7 | 46,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 50 | 48,7 | 51,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 20 | 18,9 | 21 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 22 | 20,9 | 23 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 25 | 23,9 | 26 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 28 | 26,9 | 29 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 30 | 28,9 | 31 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 35 | 33,7 | 36,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 40 | 38,7 | 41,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 45 | 43,7 | 46,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 50 | 48,7 | 51,2 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 55 | 53,5 | 56,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 60 | 58,5 | 61,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
DIN 438 — каталожные размеры · Прямой шлиц; засверленный конец; каталожная основа — таблицы всего принятого ряда
Все заполненные клетки каталога М3–М10, l=3–40 мм. Редакция DIN у этих чисел не установлена. Численный P — основной метрический шаг; каталог не подтверждает мелкие шаги.
| d | P | dzДиаметр засверливания | βУгол засверливания | qГлубина засверливания | nШирина шлица | tГлубина шлица | uНеполная резьба | γФаска конца | αУгол торца со шлицем | dfВнутренний диаметр резьбы | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 0,5 | ≤ 1,4min —; max 1,4 | 120min —; max — | не установленоmin —; max — | 0,4min —; max — | ≥ 0,8min 0,8; max — | ≤ 1min —; max 1 | 45min —; max — | 90…120min 90; max 120 | не установленоmin —; max — | 3; 4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25 |
| 4 | 0,7 | ≤ 2min —; max 2 | 120min —; max — | не установленоmin —; max — | 0,6min —; max — | ≥ 1,12min 1,12; max — | ≤ 1,4min —; max 1,4 | 45min —; max — | 90…120min 90; max 120 | не установленоmin —; max — | 4; 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25 |
| 5 | 0,8 | ≤ 2,5min —; max 2,5 | 120min —; max — | не установленоmin —; max — | 0,8min —; max — | ≥ 1,28min 1,28; max — | ≤ 1,6min —; max 1,6 | 45min —; max — | 90…120min 90; max 120 | не установленоmin —; max — | 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 30 |
| 6 | 1 | ≤ 3min —; max 3 | 120min —; max — | не установленоmin —; max — | 1min —; max — | ≥ 1,6min 1,6; max — | ≤ 2min —; max 2 | 45min —; max — | 90…120min 90; max 120 | не установленоmin —; max — | 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 30; 35 |
| 8 | 1,25 | ≤ 5min —; max 5 | 120min —; max — | не установленоmin —; max — | 1,2min —; max — | ≥ 2min 2; max — | ≤ 2,5min —; max 2,5 | 45min —; max — | 90…120min 90; max 120 | не установленоmin —; max — | 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 30; 35; 40 |
| 10 | 1,5 | ≤ 6min —; max 6 | 120min —; max — | не установленоmin —; max — | 1,6min —; max — | ≥ 2,4min 2,4; max — | ≤ 3min —; max 3 | 45min —; max — | 90…120min 90; max 120 | не установленоmin —; max — | 10; 12; 14; 16; 18; 20; 22; 25; 28; 30; 35; 40 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М3×0,5 | 3 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 4 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 5 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 6 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 8 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 10 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 12 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 14 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 16 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 18 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 20 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 22 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М3×0,5 | 25 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 4 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 5 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 6 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 8 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 10 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 12 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 14 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 16 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 18 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 20 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 22 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М4×0,7 | 25 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 5 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 6 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 8 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 10 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 12 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 14 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 16 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 18 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 20 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 22 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 25 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 28 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М5×0,8 | 30 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 5 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 6 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 8 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 10 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 12 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 14 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 16 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 18 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 20 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 22 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 25 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 28 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 30 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 35 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 8 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 10 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 12 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 14 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 16 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 18 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 20 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 22 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 25 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 28 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 30 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 35 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 40 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 10 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 12 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 14 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 16 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 18 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 20 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 22 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 25 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 28 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 30 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 35 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 40 | — | — | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Отдать в изготовление
Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».
Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.
Добавить в заявку
Документы и область проверки
ГОСТ 1479-93
Вся коммерческая матрица М1,6–М12, l=2–60 мм; классы A/B и допускаемый скруглённый торец. Верхний предел l=18 класса A оставлен неустановленным из-за опечатки источника.
Класс точности A / B. Поле резьбы: 6g.
Действует в фонде; ограничения применения в РФ в официальной записи не указаны. Таблица 2: сталь 14H/22H/33H/45H; нержавеющая сталь групп 21–26, цветные сплавы групп 31–35 по ссылочным требованиям. Заказу свойства не назначены. Приёмка ГОСТ 17769; геометрический контроль ГОСТ 1759.1/1759.2; механические требования ГОСТ 25556/1759.0. Номинал n намеренно ниже нижнего предела: исходное поле шлица сохранено.
Официальная запись документа: обозначение и статусDIN 438 — каталожные размеры
Все заполненные клетки каталога М3–М10, l=3–40 мм. Редакция DIN у этих чисел не установлена. Численный P — основной метрический шаг; каталог не подтверждает мелкие шаги.
Класс точности Не установлена каталогом. Поле резьбы: Не установлено каталогом.
DIN 438:1986-09 отменён, издатель указывает замену DIN EN 27436:1992-10. Каталожные числа не приписаны редакции 1986. Сходство с ГОСТ 1479 не устанавливает взаимозаменяемость. Пределы ГОСТ не перенесены.
Официальная запись документа: обозначение и статусСходство конструкции не устанавливает взаимозаменяемость. Силу прижима, допускаемый момент и ответную деталь рассчитывают отдельно.
