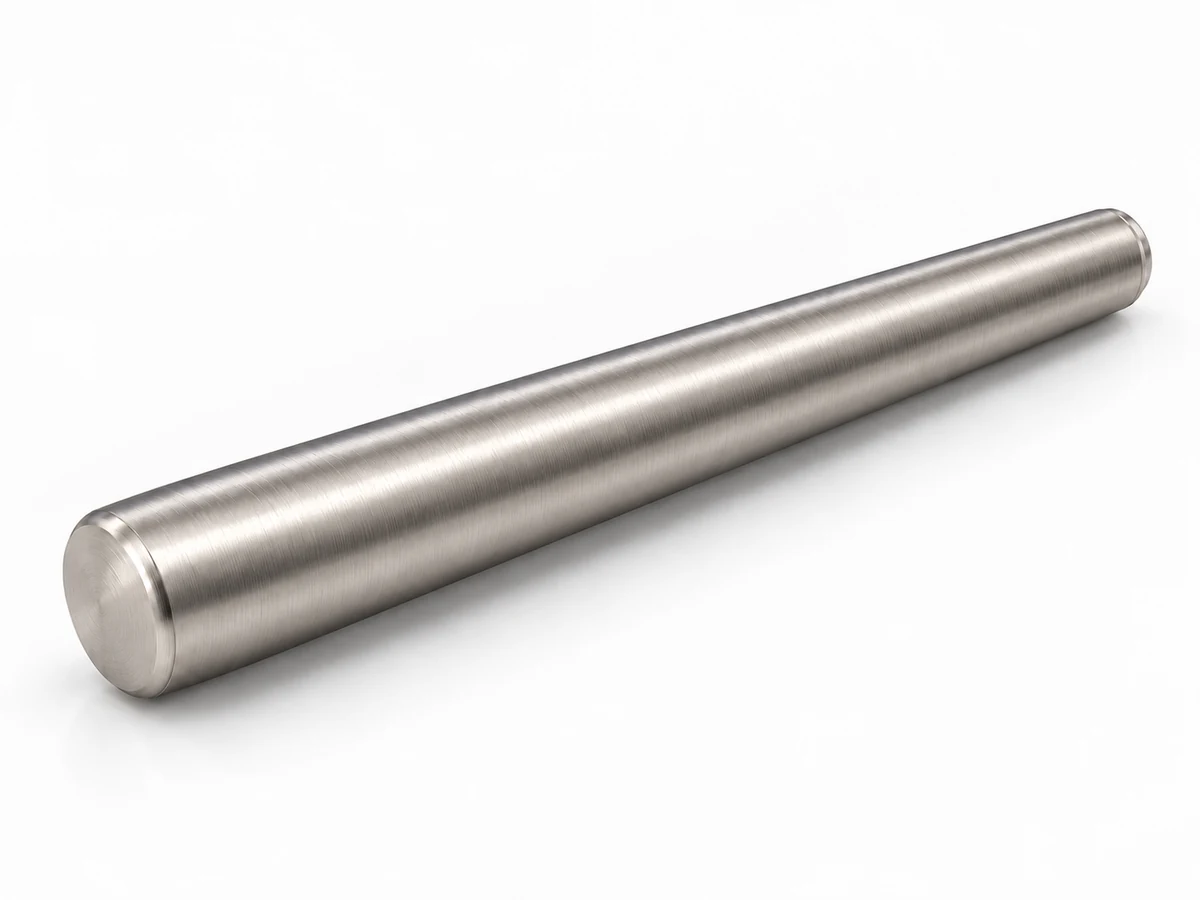

ГОСТ 3129-70 Штифты конические незакалённые
Конические незакалённые штифты с конусностью 1:50. Отдельные исполнения А/В и действительная таблица d × l.
Статус документа и изменения
Применение стандарта в РФ
Статус документа в фонде: Действует.
В просмотренной карточке Росстандарта ограничения применения в РФ и предписание пользоваться другим документом не указаны. Проверено 2026-09-20.
Начало указанного режима: 1971-07-01.
Проверка источника статуса: 2026-09-20. Росстандарт ↗
Изменения, поправки и даты
- Введение в действие
Дата введения и реквизиты приказа по основной карточке Росстандарта.
Введено: 1971-07-01; зарегистрировано: 1970-12-22. Документ: 1789. Росстандарт ↗
- Текстовое изменение № 1 · ИУС 7-1979
Событие зарегистрировано в реестре. Технические значения проверяются по указанному нормативному изданию, а не выводятся из этой записи.
Введено: 1979-08-01; зарегистрировано: 1979-05-31. Документ: 1986. Росстандарт ↗
- Текстовое изменение № 2 · ИУС 3-1984
Событие зарегистрировано в реестре. Технические значения проверяются по указанному нормативному изданию, а не выводятся из этой записи.
Введено: 1984-07-01; зарегистрировано: 1983-12-17. Документ: 6165. Росстандарт ↗
- Текстовое изменение; Изменено заглавие № 3 · ИУС 8-1988
Cм. зaглaвиe
Введено: 1989-01-01; зарегистрировано: 1988-05-11. Документ: 1292. Росстандарт ↗

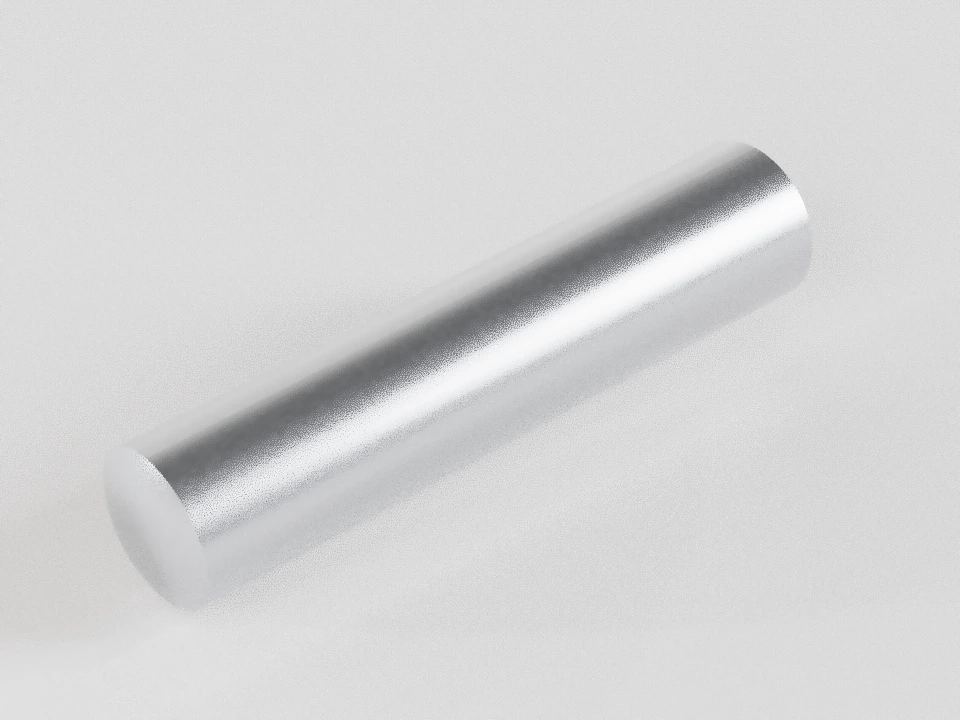

Геометрия и исполнение
Выбрать штифт
Перетаскивайте увеличенный чертёж; стрелки перемещают вид. Нажмите размер на чертеже или в таблице, чтобы подсветить его. Размеры в миллиметрах, если не указано иное.
| Параметр | Номинал / пределы | Условие |
|---|
Материал, обработка и контроль
Работа в узле
Схема узла объясняет принцип действия. Посадку, прочность и способ закрепления проверяют для конкретного соединения. Движение включается только кнопками.
Подобрать по измеренному образцу
Пустое поле — неизвестный размер. Все введённые размеры должны относиться к одному варианту. Погрешность измерения ±u не заменяет допуск.
Для конуса d измеряют у малого основания рабочей конической части, dₖ — у большого; Для двух промежуточных сечений заполните все четыре поля D₁, D₂, x₁, L₁₂. Сечения должны лежать на гладком конусе вне фасок, сферы, резьбы и разреза. x₁ отсчитывают от теоретического малого основания вдоль оси; второе сечение расположено ближе к большому основанию. Пересчёт по идеальному конусу 1:50 не подтверждает допуск его угла. Материал, твёрдость и состояние обработки из размеров не определяются.
Редактируемое задание для производства
Это локальный проект задания. Кнопка печати открывает стандартный диалог браузера. При изменении размеров соответствие исходному стандарту не заявляется.
Краткие сведения основного документа
Нормативная геометрия
Стандарт предусматривает
- Диаметр в области применения стандарта
- 0,6–50 мм
- Класс точности
- А и В
- Конусность
- 1:50
Переиздание сентября 1992 года с изменениями № 1–3. Проверка содержания: проверена только часть. Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Допустимые сочетания размеров
ГОСТ 3129-70 · все сочетания d × l (377)
Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 0,6 | |
| 0,8 | |
| 1 | |
| 1,2 | |
| 1,5 | |
| 1,6 | |
| 2 | |
| 2,5 | |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 16 | |
| 20 | |
| 25 | |
| 30 | |
| 32 | |
| 40 | |
| 50 |
ISO 2339:1986 · все сочетания d × l (273)
Проверена конечная матрица сочетаний указанного издания. Прочерки сохранены; неизвестные пределы и спорные значения отмечены отдельно. Справочные и приблизительные размеры не являются интервалами допуска.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 0,6 | |
| 0,8 | |
| 1 | |
| 1,2 | |
| 1,5 | |
| 2 | |
| 2,5 | |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 16 | |
| 20 | |
| 25 | |
| 30 | |
| 40 | |
| 50 |
Исполнения и обработка
ISO 2339:1986
- A · шлифованный
- B · точёный
Связанные стандарты и различия
| Документ | Диаметры / сочетания d × l | Исполнения | Особенности |
|---|---|---|---|
| ГОСТ 3129-70 | 22 / 377 | 1 · класс А; 2 · класс В | Коническая посадка задаёт положение и осевое заклинивание при установке. |
| ISO 2339:1986 | 20 / 273 | A · шлифованный; B · точёный | Коническая посадка задаёт положение и осевое заклинивание при установке. |
- DIN 1
Собственная полная размерная таблица и технические условия DIN 1 в проверенном комплекте отсутствуют. Таблицы производителя не выданы за полный текст стандарта. Нормативные сочетания и численные допуски этой ветви не заявляются. Выберите соседний документ явно либо укажите DIN 1 в заявке и приложите чертёж по электронной почте.
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, наличие резьбы, поля допуска, класс точности и требования конкретной редакции документа.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Допуски и посадки ↗Покрытия и обозначения ↗Материал и условия эксплуатации ↗Доработка и чертежи ↗Памятка для подготовки заявки ↗
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ 3129-70. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Переиздание сентября 1992 г., Изм. 1–3; чертёж; таблица с. 2–3; п. 19. Проверено: 2026-10-13. Нормативный документ ↗
- ГОСТ 26862-86. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Переиздание января 1997 г., Изм. 1; пп. 2.2–2.6, 3.1–3.6, 4–6; поправка ИУС 1-2024 к п. 3.2 (в файле дважды, учтена один раз). Проверено: 2026-10-13. Нормативный документ ↗
- ISO 2339:1986. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Разд. 3, рис. и таблица; разд. 4–5. Проверено: 2026-10-13. Нормативный документ ↗
- ГОСТ 25346-89. Численные пределы только прочитанных полей и диапазонов. Таблица 1: IT6, IT8–IT15 до 500 мм; h / H / js по положению относительно нулевой линии. IT14 и выше не применены при d≤1 мм. Проверено: 2026-10-13. Нормативный документ ↗
- ISO 286-2:1988. Численные пределы только прочитанных полей и диапазонов. Таблица 1, с. 4: IT6, IT8–IT15 до 500 мм; схема полей валов с. 2. IT14 и выше не применены при d≤1 мм. Проверено: 2026-10-13. Нормативный документ ↗
Что ещё требует проверки
- Для d=0,8 мм значение a≈1,0 в скане вызывает неоднозначность; точная геометрия сферического конца требует согласования.
