DIN 561:1995-02 · М12×1,75 · l=40 мм · Актуальный размер под ключ; класс A; недорез
| Параметр | ГОСТ 1481-84, изменение № 1 | DIN 561:1995-02 |
|---|---|---|
| S | 14 | 16 |
| e | ≥ 15,5149 | ≥ 17,77 |
| k | 9 | 9 |
| dp | 8,5 | 8,5 |
| z₂ | 6 | 6 |
| a | ≤ 4 | ≤ 5,25 |
Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Винты · размеры и применение

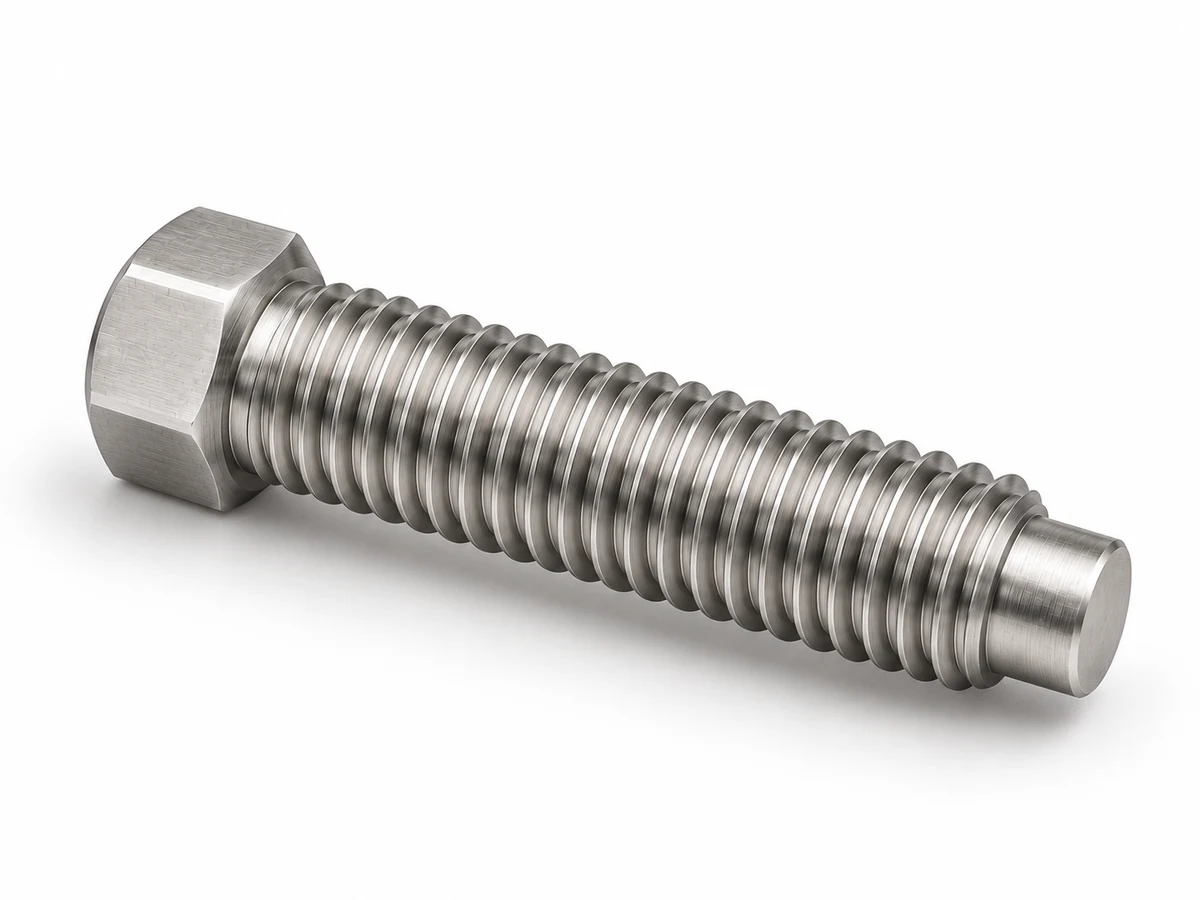

ГОСТ 1481-84 / DIN 561
Установочные винты с малой шестигранной головкой и цилиндрическим концом
Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.
Размер и исполнение
Исходный пример; таблицы доступны без JavaScript.

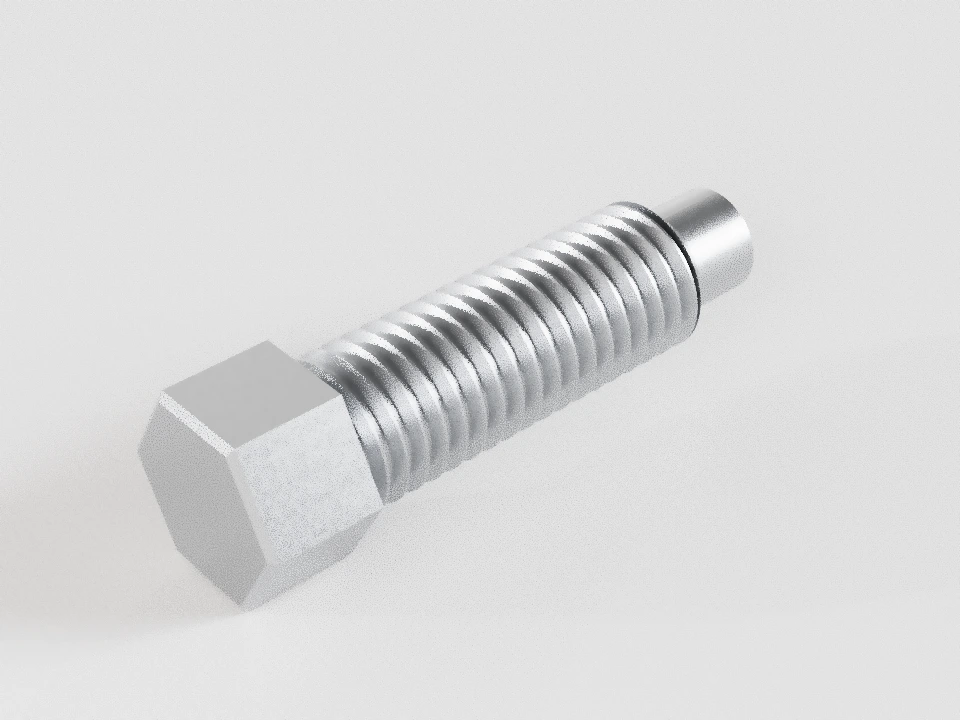

ГОСТ 1481-84, изменение № 1 · М12×1,75 · l=40 мм · Цилиндрический конец; класс A; нормальный недорез
Длина l — от опоры под головкой до торца цилиндрического конца. Головка исключена, конец z₂ включён.
Основной (крупный) шаг P=1,75 мм. Цилиндрический конец находится вне резьбы; недорез под головкой и u у конца уменьшают полный профиль.
Выберите размер на схеме или в таблице для подсветки и пояснения.
| Параметр | Номинал | Минимум | Максимум | Основание и пояснение |
|---|---|---|---|---|
| dНоминальный диаметр · мм | 12 | — | — | ГОСТ 1481, таблица 1, М12 |
| PШаг резьбы · мм | 1,75 | — | — | ГОСТ 1481, таблица 1, М12 |
| lДлина под головкой вместе с концом · мм | 40 | 39,5 | 40,5 | js15; численный допуск выбран по номиналу самого элемента.ГОСТ 1759.1, таблица 2, элемент 9; приложение |
| SРазмер под ключ · мм | 14 | 13,73 | 14 | h13; численный допуск выбран по номиналу самого элемента.ГОСТ 1759.1, таблица 2, элемент 1; приложение |
| kВысота головки · мм | 9 | 8,82 | 9,18 | js14; численный допуск выбран по номиналу самого элемента.ГОСТ 1759.1, таблица 2, элемент 1; приложение |
| eДиаметр по углам · мм | — | 15,5149 | — | ГОСТ 1759.1, элемент 1: e≥1,13 S min.ГОСТ 1481, таблица 1, М12 |
| DДиаметр верхней окружности головки · мм | — | 12,6 | 13,3 | ГОСТ 1481, чертёж: D=(0,90…0,95)S.ГОСТ 1481, таблица 1, М12 |
| αФаска головки · ° | — | 15 | 30 | ГОСТ 1481, таблица 1, М12 |
| dpДиаметр цилиндрического конца · мм | 8,5 | 8,14 | 8,5 | h14; численный допуск выбран по номиналу самого элемента.ГОСТ 12414-94, таблица 1: dp h14 |
| z₂Длина цилиндрического конца · мм | 6 | 6 | 6,3 | ГОСТ 12414: z₂+IT14; поле выбрано по z₂, не по d.ГОСТ 1481, таблица 1, М12 |
| RСкругление цилиндрического конца · мм | ≈ — | 0,36 | 1,2 | ГОСТ 12414, примечание 4: R приблизительно 0,03…0,1d; это не строгий допуск.ГОСТ 1481, таблица 1, М12 |
| γПереход к концу · ° | ≈ 45 | — | — | ГОСТ 1481, таблица 1, М12 |
| uНеполная резьба у конца · мм | — | — | 3,5 | ГОСТ 12414, примечание 1.ГОСТ 1481, таблица 1, М12 |
| aНормальный недорез · мм | — | — | 4 | ГОСТ 10549-80, таблица 1; нормальный недорез.ГОСТ 1481, таблица 1, М12 |
| RгРадиус под головкой · мм | — | 0,6 | — | ГОСТ 24670-81; допускается сопряжение несколькими дугами в пределах da.ГОСТ 1481, таблица 1, М12 |
| daДиаметр перехода под головкой · мм | — | — | 14,2 | ГОСТ 24670-81; класс A/B.ГОСТ 1481, таблица 1, М12 |
| bДлина полного профиля резьбы · мм | — | — | — | Число l не равно длине полного профиля: исключаются концевые переходы.ГОСТ 1481, таблица 2, М12×40 |
| lsОтдельный гладкий стержень · мм | не применяется | — | — | ГОСТ 1481, таблица 2, М12×40 |
| lgНачало полного профиля · мм | — | — | — | ГОСТ 1481, таблица 2, М12×40 |
Как применяется
Позиционирование цилиндрическим концом
Винт перемещается в резьбовом корпусе, цилиндрический конец входит в согласованное гнездо ответной детали. Конец направляет или ограничивает перемещение; посадку и нагрузки рассчитывают отдельно.
Условные детали узла не входят в размерные таблицы винта.
Сравнение размерных ветвей
Совпадение отдельных размеров не устанавливает взаимозаменяемость, прочность и требования контроля.
Полный ряд принятой основы
ГОСТ 1481-84, изменение № 1 · Цилиндрический конец; класс A; нормальный недорез — таблицы всего принятого ряда
Вся матрица таблицы 2: М6–М36, l=12–200 мм, A/B. Пропуски 65/75 у М24/М30 сохранены. Цилиндрический конец по ГОСТ 12414-94; допуски головки/длины по ГОСТ 1759.1.
| d | P | SРазмер под ключ | kВысота головки | eДиаметр по углам | DДиаметр верхней окружности головки | αФаска головки | dpДиаметр цилиндрического конца | z₂Длина цилиндрического конца | RСкругление цилиндрического конца | γПереход к концу | uНеполная резьба у конца | aНормальный недорез | RгРадиус под головкой | daДиаметр перехода под головкой | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 1 | 8min 7,78; max 8 | 5min 4,85; max 5,15 | ≥ 8,7914min 8,7914; max — | 7,2…7,6min 7,2; max 7,6 | 15…30min 15; max 30 | 4min 3,7; max 4 | 3min 3; max 3,25 | 0,18…0,6min 0,18; max 0,6 | ≈ 45min —; max — | ≤ 2min —; max 2 | ≤ 3min —; max 3 | ≥ 0,25min 0,25; max — | ≤ 6,8min —; max 6,8 | 12; 14; 16; 18; 20; 25; 30; 35 |
| 8 | 1,25 | 10min 9,78; max 10 | 6min 5,85; max 6,15 | ≥ 11,0514min 11,0514; max — | 9…9,5min 9; max 9,5 | 15…30min 15; max 30 | 5,5min 5,2; max 5,5 | 4min 4; max 4,3 | 0,24…0,8min 0,24; max 0,8 | ≈ 45min —; max — | ≤ 2,5min —; max 2,5 | ≤ 4min —; max 4 | ≥ 0,4min 0,4; max — | ≤ 9,2min —; max 9,2 | 14; 16; 18; 20; 25; 30; 35; 40 |
| 10 | 1,5 | 12min 11,73; max 12 | 7min 6,82; max 7,18 | ≥ 13,2549min 13,2549; max — | 10,8…11,4min 10,8; max 11,4 | 15…30min 15; max 30 | 7min 6,64; max 7 | 5min 5; max 5,3 | 0,3…1min 0,3; max 1 | ≈ 45min —; max — | ≤ 3min —; max 3 | ≤ 4min —; max 4 | ≥ 0,4min 0,4; max — | ≤ 11,2min —; max 11,2 | 16; 18; 20; 25; 30; 35; 40; 45; 50 |
| 12 | 1,75 | 14min 13,73; max 14 | 9min 8,82; max 9,18 | ≥ 15,5149min 15,5149; max — | 12,6…13,3min 12,6; max 13,3 | 15…30min 15; max 30 | 8,5min 8,14; max 8,5 | 6min 6; max 6,3 | 0,36…1,2min 0,36; max 1,2 | ≈ 45min —; max — | ≤ 3,5min —; max 3,5 | ≤ 4min —; max 4 | ≥ 0,6min 0,6; max — | ≤ 14,2min —; max 14,2 | 20; 25; 30; 35; 40; 45; 50; 55; 60 |
| 16 | 2 | 17min 16,73; max 17 | 11min 10,785; max 11,215 | ≥ 18,9049min 18,9049; max — | 15,3…16,15min 15,3; max 16,15 | 15…30min 15; max 30 | 12min 11,57; max 12 | 8min 8; max 8,36 | 0,48…1,6min 0,48; max 1,6 | ≈ 45min —; max — | ≤ 4min —; max 4 | ≤ 5min —; max 5 | ≥ 0,6min 0,6; max — | ≤ 18,2min —; max 18,2 | 25; 30; 35; 40; 45; 50; 55; 60; 65; 70; 75; 80 |
| 20 | 2,5 | 22min 21,67; max 22 | 14min 13,785; max 14,215 | ≥ 24,4871min 24,4871; max — | 19,8…20,9min 19,8; max 20,9 | 15…30min 15; max 30 | 15min 14,57; max 15 | 10min 10; max 10,36 | 0,6…2min 0,6; max 2 | ≈ 45min —; max — | ≤ 5min —; max 5 | ≤ 6min —; max 6 | ≥ 0,8min 0,8; max — | ≤ 22,4min —; max 22,4 | 35; 40; 45; 50; 55; 60; 65; 70; 75; 80; 90; 100 |
| 24 | 3 | 30min 29,67; max 30 | 17min 16,785; max 17,215 | ≥ 33,5271min 33,5271; max — | 27…28,5min 27; max 28,5 | 15…30min 15; max 30 | 18min 17,57; max 18 | 12min 12; max 12,43 | 0,72…2,4min 0,72; max 2,4 | ≈ 45min —; max — | ≤ 6min —; max 6 | ≤ 6min —; max 6 | ≥ 0,8min 0,8; max — | ≤ 26,4min —; max 26,4 | 45; 50; 55; 60; 70; 80; 90; 100; 120 |
| 30 | 3,5 | 36min 35,38; max 36 | 21min 20,74; max 21,26 | ≥ 39,9794min 39,9794; max — | 32,4…34,2min 32,4; max 34,2 | 15…30min 15; max 30 | 23min 22,48; max 23 | 15min 15; max 15,43 | 0,9…3min 0,9; max 3 | ≈ 45min —; max — | ≤ 7min —; max 7 | ≤ 8min —; max 8 | ≥ 1min 1; max — | ≤ 33,4min —; max 33,4 | 60; 70; 80; 90; 100; 120; 140; 160 |
| 36 | 4 | 46min 45,38; max 46 | 25min 24,74; max 25,26 | ≥ 51,2794min 51,2794; max — | 41,4…43,7min 41,4; max 43,7 | 15…30min 15; max 30 | 28min 27,48; max 28 | 18min 18; max 18,43 | 1,08…3,6min 1,08; max 3,6 | ≈ 45min —; max — | ≤ 8min —; max 8 | ≤ 8min —; max 8 | ≥ 1min 1; max — | ≤ 39,4min —; max 39,4 | 80; 90; 100; 120; 140; 160; 180; 200 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М6×1 | 12 | 11,65 | 12,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 14 | 13,65 | 14,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 16 | 15,65 | 16,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 18 | 17,65 | 18,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 20 | 19,58 | 20,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 14 | 13,65 | 14,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 16 | 15,65 | 16,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 18 | 17,65 | 18,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 20 | 19,58 | 20,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 16 | 15,65 | 16,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 18 | 17,65 | 18,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 20 | 19,58 | 20,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 20 | 19,58 | 20,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 55 | 54,4 | 55,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 55 | 54,4 | 55,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 65 | 64,4 | 65,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 75 | 74,4 | 75,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 55 | 54,4 | 55,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 65 | 64,4 | 65,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 75 | 74,4 | 75,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 55 | 54,4 | 55,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
ГОСТ 1481-84, изменение № 1 · Цилиндрический конец; класс B; нормальный недорез — таблицы всего принятого ряда
Вся матрица таблицы 2: М6–М36, l=12–200 мм, A/B. Пропуски 65/75 у М24/М30 сохранены. Цилиндрический конец по ГОСТ 12414-94; допуски головки/длины по ГОСТ 1759.1.
| d | P | SРазмер под ключ | kВысота головки | eДиаметр по углам | DДиаметр верхней окружности головки | αФаска головки | dpДиаметр цилиндрического конца | z₂Длина цилиндрического конца | RСкругление цилиндрического конца | γПереход к концу | uНеполная резьба у конца | aНормальный недорез | RгРадиус под головкой | daДиаметр перехода под головкой | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 1 | 8min 7,64; max 8 | 5min 4,76; max 5,24 | ≥ 8,6332min 8,6332; max — | 7,2…7,6min 7,2; max 7,6 | 15…30min 15; max 30 | 4min 3,7; max 4 | 3min 3; max 3,25 | 0,18…0,6min 0,18; max 0,6 | ≈ 45min —; max — | ≤ 2min —; max 2 | ≤ 3min —; max 3 | ≥ 0,25min 0,25; max — | ≤ 6,8min —; max 6,8 | 12; 14; 16; 18; 20; 25; 30; 35 |
| 8 | 1,25 | 10min 9,64; max 10 | 6min 5,76; max 6,24 | ≥ 10,8932min 10,8932; max — | 9…9,5min 9; max 9,5 | 15…30min 15; max 30 | 5,5min 5,2; max 5,5 | 4min 4; max 4,3 | 0,24…0,8min 0,24; max 0,8 | ≈ 45min —; max — | ≤ 2,5min —; max 2,5 | ≤ 4min —; max 4 | ≥ 0,4min 0,4; max — | ≤ 9,2min —; max 9,2 | 14; 16; 18; 20; 25; 30; 35; 40 |
| 10 | 1,5 | 12min 11,57; max 12 | 7min 6,71; max 7,29 | ≥ 13,0741min 13,0741; max — | 10,8…11,4min 10,8; max 11,4 | 15…30min 15; max 30 | 7min 6,64; max 7 | 5min 5; max 5,3 | 0,3…1min 0,3; max 1 | ≈ 45min —; max — | ≤ 3min —; max 3 | ≤ 4min —; max 4 | ≥ 0,4min 0,4; max — | ≤ 11,2min —; max 11,2 | 16; 18; 20; 25; 30; 35; 40; 45; 50 |
| 12 | 1,75 | 14min 13,57; max 14 | 9min 8,71; max 9,29 | ≥ 15,3341min 15,3341; max — | 12,6…13,3min 12,6; max 13,3 | 15…30min 15; max 30 | 8,5min 8,14; max 8,5 | 6min 6; max 6,3 | 0,36…1,2min 0,36; max 1,2 | ≈ 45min —; max — | ≤ 3,5min —; max 3,5 | ≤ 4min —; max 4 | ≥ 0,6min 0,6; max — | ≤ 14,2min —; max 14,2 | 20; 25; 30; 35; 40; 45; 50; 55; 60 |
| 16 | 2 | 17min 16,57; max 17 | 11min 10,65; max 11,35 | ≥ 18,7241min 18,7241; max — | 15,3…16,15min 15,3; max 16,15 | 15…30min 15; max 30 | 12min 11,57; max 12 | 8min 8; max 8,36 | 0,48…1,6min 0,48; max 1,6 | ≈ 45min —; max — | ≤ 4min —; max 4 | ≤ 5min —; max 5 | ≥ 0,6min 0,6; max — | ≤ 18,2min —; max 18,2 | 25; 30; 35; 40; 45; 50; 55; 60; 65; 70; 75; 80 |
| 20 | 2,5 | 22min 21,16; max 22 | 14min 13,65; max 14,35 | ≥ 23,9108min 23,9108; max — | 19,8…20,9min 19,8; max 20,9 | 15…30min 15; max 30 | 15min 14,57; max 15 | 10min 10; max 10,36 | 0,6…2min 0,6; max 2 | ≈ 45min —; max — | ≤ 5min —; max 5 | ≤ 6min —; max 6 | ≥ 0,8min 0,8; max — | ≤ 22,4min —; max 22,4 | 35; 40; 45; 50; 55; 60; 65; 70; 75; 80; 90; 100 |
| 24 | 3 | 30min 29,16; max 30 | 17min 16,65; max 17,35 | ≥ 32,9508min 32,9508; max — | 27…28,5min 27; max 28,5 | 15…30min 15; max 30 | 18min 17,57; max 18 | 12min 12; max 12,43 | 0,72…2,4min 0,72; max 2,4 | ≈ 45min —; max — | ≤ 6min —; max 6 | ≤ 6min —; max 6 | ≥ 0,8min 0,8; max — | ≤ 26,4min —; max 26,4 | 45; 50; 55; 60; 70; 80; 90; 100; 120 |
| 30 | 3,5 | 36min 35; max 36 | 21min 20,58; max 21,42 | ≥ 39,55min 39,55; max — | 32,4…34,2min 32,4; max 34,2 | 15…30min 15; max 30 | 23min 22,48; max 23 | 15min 15; max 15,43 | 0,9…3min 0,9; max 3 | ≈ 45min —; max — | ≤ 7min —; max 7 | ≤ 8min —; max 8 | ≥ 1min 1; max — | ≤ 33,4min —; max 33,4 | 60; 70; 80; 90; 100; 120; 140; 160 |
| 36 | 4 | 46min 45; max 46 | 25min 24,58; max 25,42 | ≥ 50,85min 50,85; max — | 41,4…43,7min 41,4; max 43,7 | 15…30min 15; max 30 | 28min 27,48; max 28 | 18min 18; max 18,43 | 1,08…3,6min 1,08; max 3,6 | ≈ 45min —; max — | ≤ 8min —; max 8 | ≤ 8min —; max 8 | ≥ 1min 1; max — | ≤ 39,4min —; max 39,4 | 80; 90; 100; 120; 140; 160; 180; 200 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М6×1 | 12 | 11,1 | 12,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 20 | 18,95 | 21,05 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 25 | 23,95 | 26,05 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 30 | 28,95 | 31,05 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 35 | 33,75 | 36,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 14 | 13,1 | 14,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 20 | 18,95 | 21,05 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 25 | 23,95 | 26,05 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 30 | 28,95 | 31,05 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 35 | 33,75 | 36,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 40 | 38,75 | 41,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 16 | 15,1 | 16,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 18 | 17,1 | 18,9 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 20 | 18,95 | 21,05 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 25 | 23,95 | 26,05 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 30 | 28,95 | 31,05 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 35 | 33,75 | 36,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 40 | 38,75 | 41,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 45 | 43,75 | 46,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 50 | 48,75 | 51,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 20 | 18,95 | 21,05 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 25 | 23,95 | 26,05 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 30 | 28,95 | 31,05 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 35 | 33,75 | 36,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 40 | 38,75 | 41,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 45 | 43,75 | 46,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 50 | 48,75 | 51,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 55 | 53,5 | 56,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 60 | 58,5 | 61,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 25 | 23,95 | 26,05 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 30 | 28,95 | 31,05 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 35 | 33,75 | 36,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 40 | 38,75 | 41,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 45 | 43,75 | 46,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 50 | 48,75 | 51,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 55 | 53,5 | 56,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 60 | 58,5 | 61,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 65 | 63,5 | 66,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 70 | 68,5 | 71,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 75 | 73,5 | 76,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 80 | 78,5 | 81,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 35 | 33,75 | 36,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 40 | 38,75 | 41,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 45 | 43,75 | 46,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 50 | 48,75 | 51,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 55 | 53,5 | 56,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 60 | 58,5 | 61,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 65 | 63,5 | 66,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 70 | 68,5 | 71,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 75 | 73,5 | 76,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 80 | 78,5 | 81,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 90 | 88,25 | 91,75 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 100 | 98,25 | 101,75 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 45 | 43,75 | 46,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 50 | 48,75 | 51,25 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 55 | 53,5 | 56,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 60 | 58,5 | 61,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 70 | 68,5 | 71,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 80 | 78,5 | 81,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 90 | 88,25 | 91,75 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 100 | 98,25 | 101,75 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 120 | 118,25 | 121,75 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 60 | 58,5 | 61,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 70 | 68,5 | 71,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 80 | 78,5 | 81,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 90 | 88,25 | 91,75 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 100 | 98,25 | 101,75 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 120 | 118,25 | 121,75 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 140 | 138 | 142 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 160 | 158 | 162 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 80 | 78,5 | 81,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 90 | 88,25 | 91,75 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 100 | 98,25 | 101,75 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 120 | 118,25 | 121,75 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 140 | 138 | 142 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 160 | 158 | 162 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 180 | 178 | 182 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 200 | 197,7 | 202,3 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
DIN 561:1995-02 · Актуальный размер под ключ; класс A; недорез — таблицы всего принятого ряда
Весь коммерческий ряд таблицы 1: М6–М56, l=12–300 мм, крупные и перечисленные мелкие шаги. Ремонтные S17/S19 для М12/М16 отдельно. Длины свыше 300 с шагом 20 разрешены текстом без верхней границы и не включены в конечную матрицу.
| d | P | SРазмер под ключ | eДиаметр по углам | kВысота головки | kwМинимальная высота захвата ключом | αФаска головки | DВерхняя окружность фаски | dpДиаметр цилиндрического конца | z₂Длина цилиндрического конца | γПереход к концу | RРадиус на цилиндрическом конце | uНеполная резьба у конца | a₁Недорез под головкой | rРадиус под головкой | daДиаметр перехода под головкой | fШирина проточки Ri | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 1 | 8min 7,78; max 8 | ≥ 8,79min 8,79; max — | 5min 4,85; max 5,15 | ≥ 3,4min 3,4; max — | 15…30min 15; max 30 | не установленоmin —; max — | 4min 3,82; max 4 | 3min 3; max 3,25 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 2min —; max 2 | ≤ 3min —; max 3 | ≥ 0,25min 0,25; max — | ≤ 6,8min —; max 6,8 | не применяетсяmin —; max — | 12; 14 *; 16; 18 *; 20; 25; 30 |
| 8 | 1,25 | 10min 9,78; max 10 | ≥ 11,05min 11,05; max — | 6min 5,85; max 6,15 | ≥ 4,1min 4,1; max — | 15…30min 15; max 30 | не установленоmin —; max — | 5,5min 5,32; max 5,5 | 4min 4; max 4,3 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 2,5min —; max 2,5 | ≤ 3,75min —; max 3,75 | ≥ 0,4min 0,4; max — | ≤ 9,2min —; max 9,2 | не применяетсяmin —; max — | 16; 18 *; 20; 25; 30; 35; 40 |
| 10 | 1,5 | 13min 12,73; max 13 | ≥ 14,38min 14,38; max — | 7min 6,82; max 7,18 | ≥ 4,8min 4,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 7min 6,78; max 7 | 5min 5; max 5,3 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 3min —; max 3 | ≤ 4,5min —; max 4,5 | ≥ 0,4min 0,4; max — | ≤ 11,2min —; max 11,2 | не применяетсяmin —; max — | 20; 25; 30; 35; 40; 45; 50 |
| 12 | 1,75 | 16min 15,73; max 16 | ≥ 17,77min 17,77; max — | 9min 8,82; max 9,18 | ≥ 6,2min 6,2; max — | 15…30min 15; max 30 | не установленоmin —; max — | 8,5min 8,28; max 8,5 | 6min 6; max 6,3 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 3,5min —; max 3,5 | ≤ 5,25min —; max 5,25 | ≥ 0,6min 0,6; max — | ≤ 13,7min —; max 13,7 | не применяетсяmin —; max — | 25; 30; 35; 40; 45; 50; 60; 70 |
| 16 | 2 | 18min 17,73; max 18 | ≥ 19,92min 19,92; max — | 11min 10,79; max 11,21 | ≥ 7,6min 7,6; max — | 15…30min 15; max 30 | не установленоmin —; max — | 12min 11,73; max 12 | 8min 8; max 8,36 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 4min —; max 4 | ≤ 6min —; max 6 | ≥ 0,6min 0,6; max — | ≤ 17,7min —; max 17,7 | не применяетсяmin —; max — | 30; 35; 40; 45; 50; 60; 70; 80; 90 |
| 20 | 2,5 | 24min 23,67; max 24 | ≥ 26,75min 26,75; max — | 14min 13,79; max 14,21 | ≥ 9,7min 9,7; max — | 15…30min 15; max 30 | не установленоmin —; max — | 15min 14,73; max 15 | 10min 10; max 10,36 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 5min —; max 5 | ≤ 7,5min —; max 7,5 | ≥ 0,8min 0,8; max — | ≤ 22,4min —; max 22,4 | не применяетсяmin —; max — | 40; 45; 50; 60; 70; 80; 90; 100 |
| 20 | 2 | 24min 23,67; max 24 | ≥ 26,75min 26,75; max — | 14min 13,79; max 14,21 | ≥ 9,7min 9,7; max — | 15…30min 15; max 30 | не установленоmin —; max — | 15min 14,73; max 15 | 10min 10; max 10,36 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 4min —; max 4 | ≤ 7,5min —; max 7,5 | ≥ 0,8min 0,8; max — | ≤ 22,4min —; max 22,4 | не применяетсяmin —; max — | 40; 45; 50; 60; 70; 80; 90; 100 |
| 24 | 3 | 30min 29,67; max 30 | ≥ 33,53min 33,53; max — | 17min 16,79; max 17,21 | ≥ 11,8min 11,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 18min 17,73; max 18 | 12min 12; max 12,43 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 6min —; max 6 | ≤ 9min —; max 9 | ≥ 0,8min 0,8; max — | ≤ 26,4min —; max 26,4 | не применяетсяmin —; max — | 45; 50; 60; 70; 80; 90; 100; 120 |
| 24 | 2 | 30min 29,67; max 30 | ≥ 33,53min 33,53; max — | 17min 16,79; max 17,21 | ≥ 11,8min 11,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 18min 17,73; max 18 | 12min 12; max 12,43 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 4min —; max 4 | ≤ 9min —; max 9 | ≥ 0,8min 0,8; max — | ≤ 26,4min —; max 26,4 | не применяетсяmin —; max — | 45; 50; 60; 70; 80; 90; 100; 120 |
| 30 | 3,5 | 36min 35,38; max 36 | ≥ 39,98min 39,98; max — | 21min 20,74; max 21,26 | ≥ 14,5min 14,5; max — | 15…30min 15; max 30 | не установленоmin —; max — | 23min 22,67; max 23 | 15min 15; max 15,43 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 7min —; max 7 | ≤ 10,5min —; max 10,5 | ≥ 1min 1; max — | ≤ 33,4min —; max 33,4 | не применяетсяmin —; max — | 60; 70; 80; 90; 100; 120; 140; 160 |
| 30 | 2 | 36min 35,38; max 36 | ≥ 39,98min 39,98; max — | 21min 20,74; max 21,26 | ≥ 14,5min 14,5; max — | 15…30min 15; max 30 | не установленоmin —; max — | 23min 22,67; max 23 | 15min 15; max 15,43 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 4min —; max 4 | ≤ 10,5min —; max 10,5 | ≥ 1min 1; max — | ≤ 33,4min —; max 33,4 | не применяетсяmin —; max — | 60; 70; 80; 90; 100; 120; 140; 160 |
| 36 | 4 | 46min 45,38; max 46 | ≥ 51,28min 51,28; max — | 25min 24,74; max 25,26 | ≥ 17,3min 17,3; max — | 15…30min 15; max 30 | не установленоmin —; max — | 28min 27,67; max 28 | 18min 18; max 18,43 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 8min —; max 8 | ≤ 12min —; max 12 | ≥ 1min 1; max — | ≤ 39,4min —; max 39,4 | не применяетсяmin —; max — | 80; 90; 100; 120; 140; 160; 180; 200 |
| 36 | 3 | 46min 45,38; max 46 | ≥ 51,28min 51,28; max — | 25min 24,74; max 25,26 | ≥ 17,3min 17,3; max — | 15…30min 15; max 30 | не установленоmin —; max — | 28min 27,67; max 28 | 18min 18; max 18,43 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 6min —; max 6 | ≤ 12min —; max 12 | ≥ 1min 1; max — | ≤ 39,4min —; max 39,4 | не применяетсяmin —; max — | 80; 90; 100; 120; 140; 160; 180; 200 |
| 42 | 4,5 | 55min 54,26; max 55 | ≥ 61,31min 61,31; max — | 30min 29,74; max 30,26 | ≥ 20,8min 20,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 32min 31,61; max 32 | 21min 21; max 21,52 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 9min —; max 9 | ≤ 13,5min —; max 13,5 | ≥ 1,2min 1,2; max — | ≤ 45,6min —; max 45,6 | не применяетсяmin —; max — | 80; 90; 100; 120; 140; 160; 180; 200; 220; 240; 260 |
| 42 | 3 | 55min 54,26; max 55 | ≥ 61,31min 61,31; max — | 30min 29,74; max 30,26 | ≥ 20,8min 20,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 32min 31,61; max 32 | 21min 21; max 21,52 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 6min —; max 6 | ≤ 13,5min —; max 13,5 | ≥ 1,2min 1,2; max — | ≤ 45,6min —; max 45,6 | не применяетсяmin —; max — | 80; 90; 100; 120; 140; 160; 180; 200; 220; 240; 260 |
| 48 | 5 | 65min 64,26; max 65 | ≥ 72,61min 72,61; max — | 34min 33,69; max 34,31 | ≥ 23,6min 23,6; max — | 15…30min 15; max 30 | не установленоmin —; max — | 38min 37,61; max 38 | 24min 24; max 24,52 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 10min —; max 10 | ≤ 15min —; max 15 | ≥ 1,6min 1,6; max — | ≤ 52,6min —; max 52,6 | не применяетсяmin —; max — | 90; 100; 120; 140; 160; 180; 200; 220; 240; 260; 280; 300 |
| 48 | 3 | 65min 64,26; max 65 | ≥ 72,61min 72,61; max — | 34min 33,69; max 34,31 | ≥ 23,6min 23,6; max — | 15…30min 15; max 30 | не установленоmin —; max — | 38min 37,61; max 38 | 24min 24; max 24,52 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 6min —; max 6 | ≤ 15min —; max 15 | ≥ 1,6min 1,6; max — | ≤ 52,6min —; max 52,6 | не применяетсяmin —; max — | 90; 100; 120; 140; 160; 180; 200; 220; 240; 260; 280; 300 |
| 56 | 5,5 | 75min 74,26; max 75 | ≥ 83,91min 83,91; max — | 40min 39,69; max 40,31 | ≥ 27,8min 27,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 45min 44,61; max 45 | 28min 28; max 28,52 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 11min —; max 11 | ≤ 16,5min —; max 16,5 | ≥ 2min 2; max — | ≤ 63min —; max 63 | не применяетсяmin —; max — | 100; 120; 140; 160; 180; 200; 220; 240; 260; 280; 300 |
| 56 | 3 | 75min 74,26; max 75 | ≥ 83,91min 83,91; max — | 40min 39,69; max 40,31 | ≥ 27,8min 27,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 45min 44,61; max 45 | 28min 28; max 28,52 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 6min —; max 6 | ≤ 16,5min —; max 16,5 | ≥ 2min 2; max — | ≤ 63min —; max 63 | не применяетсяmin —; max — | 100; 120; 140; 160; 180; 200; 220; 240; 260; 280; 300 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М6×1 | 12 | 11,65 | 12,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 14 | 13,65 | 14,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 16 | 15,65 | 16,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 18 | 17,65 | 18,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 20 | 19,58 | 20,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 16 | 15,65 | 16,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 18 | 17,65 | 18,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 20 | 19,58 | 20,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 20 | 19,58 | 20,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 220 | 219,075 | 220,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 240 | 239,075 | 240,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 260 | 258,95 | 261,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 220 | 219,075 | 220,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 240 | 239,075 | 240,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 260 | 258,95 | 261,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 220 | 219,075 | 220,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 240 | 239,075 | 240,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 260 | 258,95 | 261,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 280 | 278,95 | 281,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 300 | 298,95 | 301,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 220 | 219,075 | 220,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 240 | 239,075 | 240,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 260 | 258,95 | 261,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 280 | 278,95 | 281,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 300 | 298,95 | 301,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 220 | 219,075 | 220,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 240 | 239,075 | 240,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 260 | 258,95 | 261,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 280 | 278,95 | 281,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 300 | 298,95 | 301,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 220 | 219,075 | 220,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 240 | 239,075 | 240,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 260 | 258,95 | 261,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 280 | 278,95 | 281,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 300 | 298,95 | 301,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
DIN 561:1995-02 · Актуальный размер под ключ; класс A; проточка Ri — требует уточнения — таблицы всего принятого ряда
Весь коммерческий ряд таблицы 1: М6–М56, l=12–300 мм, крупные и перечисленные мелкие шаги. Ремонтные S17/S19 для М12/М16 отдельно. Длины свыше 300 с шагом 20 разрешены текстом без верхней границы и не включены в конечную матрицу.
| d | P | SРазмер под ключ | eДиаметр по углам | kВысота головки | kwМинимальная высота захвата ключом | αФаска головки | DВерхняя окружность фаски | dpДиаметр цилиндрического конца | z₂Длина цилиндрического конца | γПереход к концу | RРадиус на цилиндрическом конце | uНеполная резьба у конца | a₁Недорез под головкой | rРадиус под головкой | daДиаметр перехода под головкой | fШирина проточки Ri | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 1 | 8min 7,78; max 8 | ≥ 8,79min 8,79; max — | 5min 4,85; max 5,15 | ≥ 3,4min 3,4; max — | 15…30min 15; max 30 | не установленоmin —; max — | 4min 3,82; max 4 | 3min 3; max 3,25 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 2min —; max 2 | не установленоmin —; max — | ≥ 0,25min 0,25; max — | ≤ 6,8min —; max 6,8 | не установленоmin —; max — | 12; 14 *; 16; 18 *; 20; 25; 30 |
| 8 | 1,25 | 10min 9,78; max 10 | ≥ 11,05min 11,05; max — | 6min 5,85; max 6,15 | ≥ 4,1min 4,1; max — | 15…30min 15; max 30 | не установленоmin —; max — | 5,5min 5,32; max 5,5 | 4min 4; max 4,3 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 2,5min —; max 2,5 | не установленоmin —; max — | ≥ 0,4min 0,4; max — | ≤ 9,2min —; max 9,2 | не установленоmin —; max — | 16; 18 *; 20; 25; 30; 35; 40 |
| 10 | 1,5 | 13min 12,73; max 13 | ≥ 14,38min 14,38; max — | 7min 6,82; max 7,18 | ≥ 4,8min 4,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 7min 6,78; max 7 | 5min 5; max 5,3 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 3min —; max 3 | не установленоmin —; max — | ≥ 0,4min 0,4; max — | ≤ 11,2min —; max 11,2 | не установленоmin —; max — | 20; 25; 30; 35; 40; 45; 50 |
| 12 | 1,75 | 16min 15,73; max 16 | ≥ 17,77min 17,77; max — | 9min 8,82; max 9,18 | ≥ 6,2min 6,2; max — | 15…30min 15; max 30 | не установленоmin —; max — | 8,5min 8,28; max 8,5 | 6min 6; max 6,3 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 3,5min —; max 3,5 | не установленоmin —; max — | ≥ 0,6min 0,6; max — | ≤ 13,7min —; max 13,7 | не установленоmin —; max — | 25; 30; 35; 40; 45; 50; 60; 70 |
| 16 | 2 | 18min 17,73; max 18 | ≥ 19,92min 19,92; max — | 11min 10,79; max 11,21 | ≥ 7,6min 7,6; max — | 15…30min 15; max 30 | не установленоmin —; max — | 12min 11,73; max 12 | 8min 8; max 8,36 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 4min —; max 4 | не установленоmin —; max — | ≥ 0,6min 0,6; max — | ≤ 17,7min —; max 17,7 | не установленоmin —; max — | 30; 35; 40; 45; 50; 60; 70; 80; 90 |
| 20 | 2,5 | 24min 23,67; max 24 | ≥ 26,75min 26,75; max — | 14min 13,79; max 14,21 | ≥ 9,7min 9,7; max — | 15…30min 15; max 30 | не установленоmin —; max — | 15min 14,73; max 15 | 10min 10; max 10,36 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 5min —; max 5 | не установленоmin —; max — | ≥ 0,8min 0,8; max — | ≤ 22,4min —; max 22,4 | не установленоmin —; max — | 40; 45; 50; 60; 70; 80; 90; 100 |
| 20 | 2 | 24min 23,67; max 24 | ≥ 26,75min 26,75; max — | 14min 13,79; max 14,21 | ≥ 9,7min 9,7; max — | 15…30min 15; max 30 | не установленоmin —; max — | 15min 14,73; max 15 | 10min 10; max 10,36 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 4min —; max 4 | не установленоmin —; max — | ≥ 0,8min 0,8; max — | ≤ 22,4min —; max 22,4 | не установленоmin —; max — | 40; 45; 50; 60; 70; 80; 90; 100 |
| 24 | 3 | 30min 29,67; max 30 | ≥ 33,53min 33,53; max — | 17min 16,79; max 17,21 | ≥ 11,8min 11,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 18min 17,73; max 18 | 12min 12; max 12,43 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 6min —; max 6 | не установленоmin —; max — | ≥ 0,8min 0,8; max — | ≤ 26,4min —; max 26,4 | не установленоmin —; max — | 45; 50; 60; 70; 80; 90; 100; 120 |
| 24 | 2 | 30min 29,67; max 30 | ≥ 33,53min 33,53; max — | 17min 16,79; max 17,21 | ≥ 11,8min 11,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 18min 17,73; max 18 | 12min 12; max 12,43 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 4min —; max 4 | не установленоmin —; max — | ≥ 0,8min 0,8; max — | ≤ 26,4min —; max 26,4 | не установленоmin —; max — | 45; 50; 60; 70; 80; 90; 100; 120 |
| 30 | 3,5 | 36min 35,38; max 36 | ≥ 39,98min 39,98; max — | 21min 20,74; max 21,26 | ≥ 14,5min 14,5; max — | 15…30min 15; max 30 | не установленоmin —; max — | 23min 22,67; max 23 | 15min 15; max 15,43 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 7min —; max 7 | не установленоmin —; max — | ≥ 1min 1; max — | ≤ 33,4min —; max 33,4 | не установленоmin —; max — | 60; 70; 80; 90; 100; 120; 140; 160 |
| 30 | 2 | 36min 35,38; max 36 | ≥ 39,98min 39,98; max — | 21min 20,74; max 21,26 | ≥ 14,5min 14,5; max — | 15…30min 15; max 30 | не установленоmin —; max — | 23min 22,67; max 23 | 15min 15; max 15,43 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 4min —; max 4 | не установленоmin —; max — | ≥ 1min 1; max — | ≤ 33,4min —; max 33,4 | не установленоmin —; max — | 60; 70; 80; 90; 100; 120; 140; 160 |
| 36 | 4 | 46min 45,38; max 46 | ≥ 51,28min 51,28; max — | 25min 24,74; max 25,26 | ≥ 17,3min 17,3; max — | 15…30min 15; max 30 | не установленоmin —; max — | 28min 27,67; max 28 | 18min 18; max 18,43 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 8min —; max 8 | не установленоmin —; max — | ≥ 1min 1; max — | ≤ 39,4min —; max 39,4 | не установленоmin —; max — | 80; 90; 100; 120; 140; 160; 180; 200 |
| 36 | 3 | 46min 45,38; max 46 | ≥ 51,28min 51,28; max — | 25min 24,74; max 25,26 | ≥ 17,3min 17,3; max — | 15…30min 15; max 30 | не установленоmin —; max — | 28min 27,67; max 28 | 18min 18; max 18,43 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 6min —; max 6 | не установленоmin —; max — | ≥ 1min 1; max — | ≤ 39,4min —; max 39,4 | не установленоmin —; max — | 80; 90; 100; 120; 140; 160; 180; 200 |
| 42 | 4,5 | 55min 54,26; max 55 | ≥ 61,31min 61,31; max — | 30min 29,74; max 30,26 | ≥ 20,8min 20,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 32min 31,61; max 32 | 21min 21; max 21,52 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 9min —; max 9 | не установленоmin —; max — | ≥ 1,2min 1,2; max — | ≤ 45,6min —; max 45,6 | не установленоmin —; max — | 80; 90; 100; 120; 140; 160; 180; 200; 220; 240; 260 |
| 42 | 3 | 55min 54,26; max 55 | ≥ 61,31min 61,31; max — | 30min 29,74; max 30,26 | ≥ 20,8min 20,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 32min 31,61; max 32 | 21min 21; max 21,52 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 6min —; max 6 | не установленоmin —; max — | ≥ 1,2min 1,2; max — | ≤ 45,6min —; max 45,6 | не установленоmin —; max — | 80; 90; 100; 120; 140; 160; 180; 200; 220; 240; 260 |
| 48 | 5 | 65min 64,26; max 65 | ≥ 72,61min 72,61; max — | 34min 33,69; max 34,31 | ≥ 23,6min 23,6; max — | 15…30min 15; max 30 | не установленоmin —; max — | 38min 37,61; max 38 | 24min 24; max 24,52 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 10min —; max 10 | не установленоmin —; max — | ≥ 1,6min 1,6; max — | ≤ 52,6min —; max 52,6 | не установленоmin —; max — | 90; 100; 120; 140; 160; 180; 200; 220; 240; 260; 280; 300 |
| 48 | 3 | 65min 64,26; max 65 | ≥ 72,61min 72,61; max — | 34min 33,69; max 34,31 | ≥ 23,6min 23,6; max — | 15…30min 15; max 30 | не установленоmin —; max — | 38min 37,61; max 38 | 24min 24; max 24,52 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 6min —; max 6 | не установленоmin —; max — | ≥ 1,6min 1,6; max — | ≤ 52,6min —; max 52,6 | не установленоmin —; max — | 90; 100; 120; 140; 160; 180; 200; 220; 240; 260; 280; 300 |
| 56 | 5,5 | 75min 74,26; max 75 | ≥ 83,91min 83,91; max — | 40min 39,69; max 40,31 | ≥ 27,8min 27,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 45min 44,61; max 45 | 28min 28; max 28,52 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 11min —; max 11 | не установленоmin —; max — | ≥ 2min 2; max — | ≤ 63min —; max 63 | не установленоmin —; max — | 100; 120; 140; 160; 180; 200; 220; 240; 260; 280; 300 |
| 56 | 3 | 75min 74,26; max 75 | ≥ 83,91min 83,91; max — | 40min 39,69; max 40,31 | ≥ 27,8min 27,8; max — | 15…30min 15; max 30 | не установленоmin —; max — | 45min 44,61; max 45 | 28min 28; max 28,52 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 6min —; max 6 | не установленоmin —; max — | ≥ 2min 2; max — | ≤ 63min —; max 63 | не установленоmin —; max — | 100; 120; 140; 160; 180; 200; 220; 240; 260; 280; 300 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М6×1 | 12 | 11,65 | 12,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 14 | 13,65 | 14,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 16 | 15,65 | 16,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 18 | 17,65 | 18,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 20 | 19,58 | 20,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М6×1 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 16 | 15,65 | 16,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 18 | 17,65 | 18,35 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 20 | 19,58 | 20,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М8×1,25 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 20 | 19,58 | 20,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М10×1,5 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2,5 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М20×2 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×3 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М24×2 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×3,5 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М30×2 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×4 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М36×3 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 220 | 219,075 | 220,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 240 | 239,075 | 240,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×4,5 | 260 | 258,95 | 261,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 220 | 219,075 | 220,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 240 | 239,075 | 240,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М42×3 | 260 | 258,95 | 261,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 220 | 219,075 | 220,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 240 | 239,075 | 240,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 260 | 258,95 | 261,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 280 | 278,95 | 281,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×5 | 300 | 298,95 | 301,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 220 | 219,075 | 220,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 240 | 239,075 | 240,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 260 | 258,95 | 261,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 280 | 278,95 | 281,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М48×3 | 300 | 298,95 | 301,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 220 | 219,075 | 220,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 240 | 239,075 | 240,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 260 | 258,95 | 261,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 280 | 278,95 | 281,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×5,5 | 300 | 298,95 | 301,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 100 | 99,3 | 100,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 120 | 119,3 | 120,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 140 | 139,2 | 140,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 160 | 159,2 | 160,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 180 | 179,2 | 180,8 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 200 | 199,075 | 200,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 220 | 219,075 | 220,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 240 | 239,075 | 240,925 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 260 | 258,95 | 261,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 280 | 278,95 | 281,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М56×3 | 300 | 298,95 | 301,105 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
DIN 561:1995-02 · Ремонтный размер под ключ, приложение A; класс A; недорез — таблицы всего принятого ряда
Весь коммерческий ряд таблицы 1: М6–М56, l=12–300 мм, крупные и перечисленные мелкие шаги. Ремонтные S17/S19 для М12/М16 отдельно. Длины свыше 300 с шагом 20 разрешены текстом без верхней границы и не включены в конечную матрицу.
| d | P | SРазмер под ключ | eДиаметр по углам | kВысота головки | kwМинимальная высота захвата ключом | αФаска головки | DВерхняя окружность фаски | dpДиаметр цилиндрического конца | z₂Длина цилиндрического конца | γПереход к концу | RРадиус на цилиндрическом конце | uНеполная резьба у конца | a₁Недорез под головкой | rРадиус под головкой | daДиаметр перехода под головкой | fШирина проточки Ri | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 1,75 | 17min 16,73; max 17 | ≥ 18,9min 18,9; max — | 9min 8,82; max 9,18 | ≥ 6,2min 6,2; max — | 15…30min 15; max 30 | не установленоmin —; max — | 8,5min 8,28; max 8,5 | 6min 6; max 6,3 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 3,5min —; max 3,5 | ≤ 5,25min —; max 5,25 | ≥ 0,6min 0,6; max — | ≤ 13,7min —; max 13,7 | не применяетсяmin —; max — | 25; 30; 35; 40; 45; 50; 60; 70 |
| 16 | 2 | 19min 18,67; max 19 | ≥ 21,1min 21,1; max — | 11min 10,79; max 11,21 | ≥ 7,6min 7,6; max — | 15…30min 15; max 30 | не установленоmin —; max — | 12min 11,73; max 12 | 8min 8; max 8,36 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 4min —; max 4 | ≤ 6min —; max 6 | ≥ 0,6min 0,6; max — | ≤ 17,7min —; max 17,7 | не применяетсяmin —; max — | 30; 35; 40; 45; 50; 60; 70; 80; 90 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М12×1,75 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
DIN 561:1995-02 · Ремонтный размер под ключ, приложение A; класс A; проточка Ri — требует уточнения — таблицы всего принятого ряда
Весь коммерческий ряд таблицы 1: М6–М56, l=12–300 мм, крупные и перечисленные мелкие шаги. Ремонтные S17/S19 для М12/М16 отдельно. Длины свыше 300 с шагом 20 разрешены текстом без верхней границы и не включены в конечную матрицу.
| d | P | SРазмер под ключ | eДиаметр по углам | kВысота головки | kwМинимальная высота захвата ключом | αФаска головки | DВерхняя окружность фаски | dpДиаметр цилиндрического конца | z₂Длина цилиндрического конца | γПереход к концу | RРадиус на цилиндрическом конце | uНеполная резьба у конца | a₁Недорез под головкой | rРадиус под головкой | daДиаметр перехода под головкой | fШирина проточки Ri | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 1,75 | 17min 16,73; max 17 | ≥ 18,9min 18,9; max — | 9min 8,82; max 9,18 | ≥ 6,2min 6,2; max — | 15…30min 15; max 30 | не установленоmin —; max — | 8,5min 8,28; max 8,5 | 6min 6; max 6,3 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 3,5min —; max 3,5 | не установленоmin —; max — | ≥ 0,6min 0,6; max — | ≤ 13,7min —; max 13,7 | не установленоmin —; max — | 25; 30; 35; 40; 45; 50; 60; 70 |
| 16 | 2 | 19min 18,67; max 19 | ≥ 21,1min 21,1; max — | 11min 10,79; max 11,21 | ≥ 7,6min 7,6; max — | 15…30min 15; max 30 | не установленоmin —; max — | 12min 11,73; max 12 | 8min 8; max 8,36 | ≈ 45min —; max — | не установленоmin —; max — | ≤ 4min —; max 4 | не установленоmin —; max — | ≥ 0,6min 0,6; max — | ≤ 17,7min —; max 17,7 | не установленоmin —; max — | 30; 35; 40; 45; 50; 60; 70; 80; 90 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М12×1,75 | 25 | 24,58 | 25,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М12×1,75 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 30 | 29,58 | 30,42 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 35 | 34,5 | 35,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 40 | 39,5 | 40,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 45 | 44,5 | 45,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 50 | 49,5 | 50,5 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 60 | 59,4 | 60,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 70 | 69,4 | 70,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 80 | 79,4 | 80,6 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
| М16×2 | 90 | 89,3 | 90,7 | Корпус с концевыми переходами | не установлено | не применяется | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Отдать в изготовление
Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».
Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.
Добавить в заявку
Документы и область проверки
ГОСТ 1481-84, изменение № 1
Вся матрица таблицы 2: М6–М36, l=12–200 мм, A/B. Пропуски 65/75 у М24/М30 сохранены. Цилиндрический конец по ГОСТ 12414-94; допуски головки/длины по ГОСТ 1759.1.
Класс точности A / B. Поле резьбы: Поле задаётся в заказе; пример 6g не назначается автоматически.
Действует в фонде. Изменение № 1 утверждено в июле 1987 г.; ИУС 12-87. Основной метрический шаг по ГОСТ 24705; мелкая резьба таблицей не задана. Стальные изделия по ГОСТ 25556, требования к другим материалам по ссылочным ГОСТ. Приведённые в стандарте примеры свойств не назначаются заказу. Радиус конца дан приблизительно; фаски и резьбовой профиль требуют технологического контроля.
Официальная запись документа: обозначение и статусDIN 561:1995-02
Весь коммерческий ряд таблицы 1: М6–М56, l=12–300 мм, крупные и перечисленные мелкие шаги. Ремонтные S17/S19 для М12/М16 отдельно. Длины свыше 300 с шагом 20 разрешены текстом без верхней границы и не включены в конечную матрицу.
Класс точности A. Поле резьбы: 6g.
Редакция 1995-02, полный английский текст: страницы 1–5. Издатель считает действующей. Область: нажимные/установочные винты, для перемещения и позиционирования при сопротивлении движению. Это не обычный болт на растяжение. Таблица 2: сталь 14H/22H; A2-50; медно-цинковый сплав CU2/CU3. Свойства заказа выбираются отдельно; приёмка ISO 3269. Ремонтные размеры ключа из приложения A не рекомендуются для нового проектирования. Проточка обозначается Ri; её конкретный профиль ещё согласуется.
Официальная запись документа: обозначение и статусСходство конструкции не устанавливает взаимозаменяемость. Силу прижима, допускаемый момент и ответную деталь рассчитывают отдельно.
