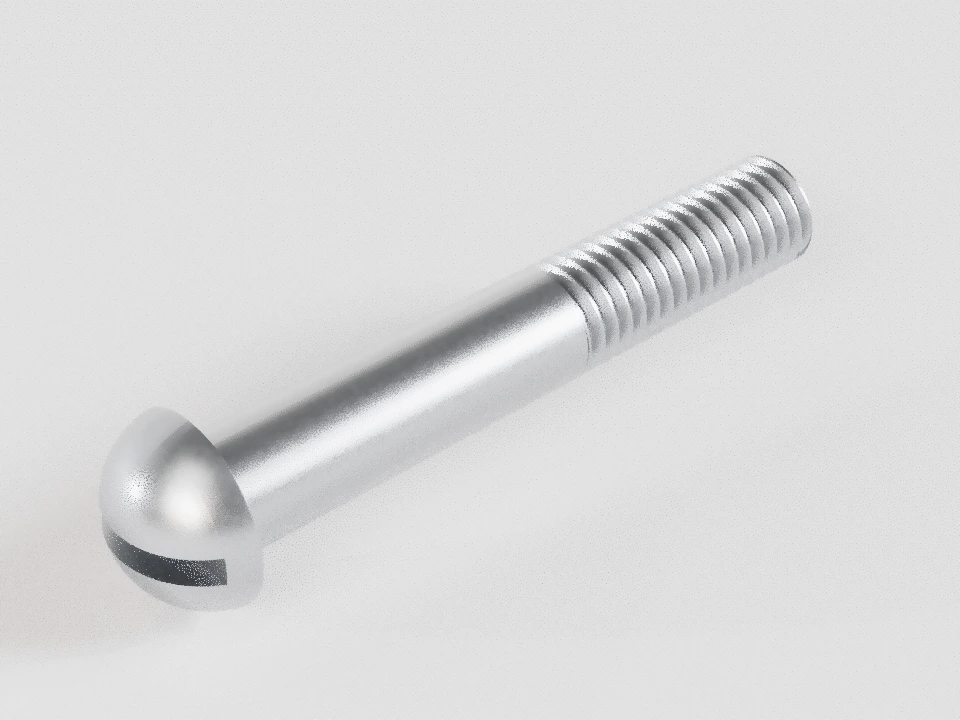

Пример: ГОСТ 17473-80 · М8×50 · исполнение 1

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Винты · размеры и применение

ГОСТ 17473 / DIN 85 / DIN 7985

Винты с полукруглой головкой: прямой и крестообразный шлиц

Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.

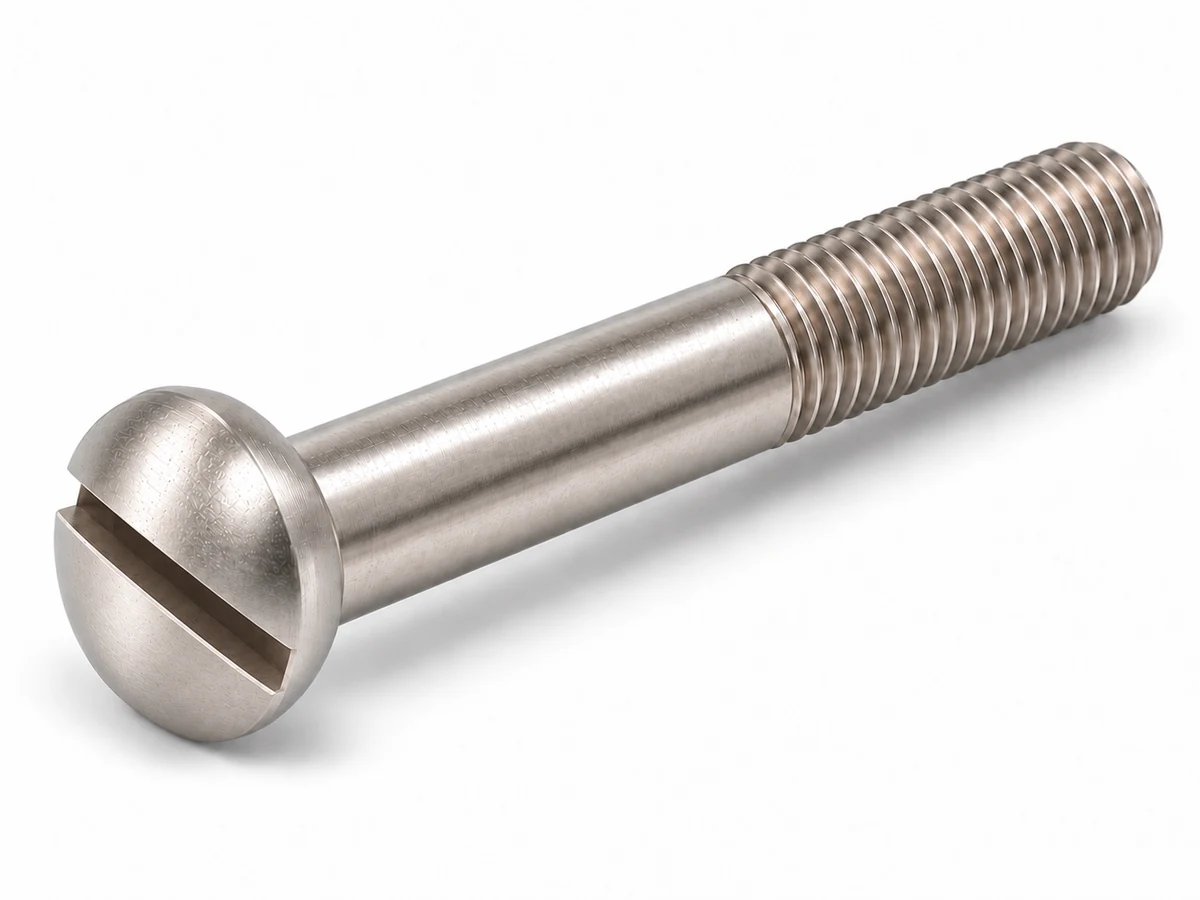

ГОСТ 17473 / DIN 85 / DIN 7985 — предметная иллюстрация — **ГОСТ 17473 / DIN 85 / DIN 7985**Предметная иллюстрация

Размер и исполнение

Размерная основаИсполнениеДиаметр d, ммШаг P, ммДлина l, мм

Исходный пример; таблицы доступны без JavaScript.

ГОСТ 17473-80, изд. 2006 + поправка 2010 · М8×1,25 · l=50 мм · Исп. 1 — прямой шлиц; класс A; нормальная длина резьбы; нормальный недорез

Длина l — от опоры под головкой до свободного конца; головка в l не входит. Глубина шлица — от наружного торца головки.

Основной (крупный) шаг P=1,25 мм. Нормальная/удлинённая длина резьбы выбирается отдельно. Короткий стержень относительно b+a имеет резьбу до головки. В этой конфигурации выбран нормальный недорез по ГОСТ 10549.

Выберите размер на схеме или в таблице для подсветки и пояснения.

Параметр	Номинал	Минимум	Максимум	Основание и пояснение
dНоминальный диаметр · мм	8	—	—	Таблица 1, М8
PШаг резьбы · мм	1,25	—	—	Таблица 1, М8
lДлина от опоры под головкой · мм	50	49,5	50,5	js15; численный допуск выбран по номиналу самого элемента.Таблица 2, элементы 6/9/12; справочное приложение
DДиаметр головки · мм	13	12,57	13	h14; численный допуск выбран по номиналу самого элемента.Таблица 2, элементы 6/9/12; справочное приложение
kВысота головки · мм	5,6	5,45	5,75	js14; численный допуск выбран по номиналу самого элемента.Таблица 2, элементы 6/9/12; справочное приложение
R₁Радиус сферы головки · мм	≈ 6,6	—	—	Таблица 1, М8
d₁Диаметр полного гладкого стержня · мм	8	7,78	8	h13; численный допуск выбран по номиналу самого элемента.Таблица 2, элементы 6/9/12; справочное приложение
RРадиус под головкой · мм	—	0,4	—	Таблица, класс A
daДиаметр перехода под головкой · мм	—	—	9,2	Таблица, класс A
aНормальный недорез наружной резьбы · мм	—	—	4	ГОСТ 10549-80, таблица 1: выбран нормальный недорез. Включает сбег; второй раз не прибавляется. Уменьшенный недорез не назначен.Таблица 1, наружная метрическая резьба
LkСоосность головки относительно резьбы · мм	—	—	0,54	ГОСТ 1759.1, элемент 6: 2IT13 для A / 2IT14 для B; аргумент D.Таблица 1, М8
LRПерпендикулярность опоры · мм	—	—	0,182	ГОСТ 1759.1, элемент 6; база 0,8D.Таблица 1, М8
nШирина прямого шлица · мм	2	2,06	2,31	Номинальная ширина отделена от пределов шлица.Таблица, полукруглая головка
hГлубина прямого шлица · мм	—	3,26	3,74	От вершины головки до дна шлица.Таблица, полукруглая головка
bДлина резьбы · мм	22	22	24,5	ГОСТ 1759.1, элемент 12: допуск +2P. Нормальная длина резьбы.ГОСТ 17473, таблицы 1/2; М8, P=1.25, l=50
lsГладкий участок от опоры · мм	24	—	—	Расчётное положение по номинальным l и b и выбранному a max; не гарантированный минимум.ГОСТ 17473, таблицы 1/2; М8, P=1.25, l=50
lgПереход к резьбе от опоры · мм	28	—	—	Справочное положение l−b по номиналам; не отдельный нормативный предел.ГОСТ 17473, таблицы 1/2; М8, P=1.25, l=50

Отдать в изготовление

Как применяется

Винт прижимает плоскую крышку

Головка остаётся над крышкой, а опорная поверхность прижимает её к корпусу. Прямой или крестообразный шлиц передаёт вращение инструмента. Отверстие, длина зацепления и прочность узла требуют отдельного расчёта.

Условные детали узла не входят в размерные таблицы винта.

Сравнение размерных ветвей

DIN 85 — каталожные размеры, форма A

В этой ветви сочетание М8×1,25×50 либо выбранное исполнение не подтверждено для сравнения. Другой размер и привод не подставлены.

DIN 7985:1990-08 · М8×1,25 · l=50 мм · Крест H; класс A; полная/частичная резьба по таблице

Параметр	ГОСТ 17473-80, изд. 2006 + поправка 2010	DIN 7985:1990-08
D	13	16
k	5,6	6
n	2	нет данных
h	3,26…3,74	нет данных
m	нет данных	≈ 9
t	нет данных	4,18…4,68
b	22	≥ 34

Совпадение отдельных размеров не устанавливает взаимозаменяемость, прочность и требования контроля.

Полный ряд принятой основы

ГОСТ 17473-80, изд. 2006 + поправка 2010 · Исп. 1 — прямой шлиц; класс A; нормальная длина резьбы; нормальный недорез — таблицы всего принятого ряда

М1–М20, полный ряд длин таблицы 2; основной (крупный) и предусмотренный мелкий шаг. Исполнение 2 только М2–М12. Исполнения 1/2, классы A/B, нормальная и удлинённая резьба разделены. Для шлица М16/М18 пределы глубины требуют уточнения.

d	P	DДиаметр головки	kВысота головки	R₁Радиус сферы головки	d₁Диаметр полного гладкого стержня	RРадиус под головкой	daДиаметр перехода под головкой	aНормальный недорез наружной резьбы	LkСоосность головки относительно резьбы	LRПерпендикулярность опоры	nШирина прямого шлица	hГлубина прямого шлица	Длины l
1	0,25	2min 1,75; max 2	0,7min —; max —	≈ 1,1min —; max —	1min 0,86; max 1	≥ 0,1min 0,1; max —	≤ 1,4min —; max 1,4	≤ 0,6min —; max 0,6	≤ 0,28min —; max 0,28	≤ 0,028min —; max 0,028	0,25min 0,31; max 0,45	0,25…0,55min 0,25; max 0,55	2; 2,5 ; 3; 3,5 ; 4; 5
1,2	0,25	2,3min 2,05; max 2,3	0,8min —; max —	≈ 1,3min —; max —	1,2min 1,06; max 1,2	≥ 0,1min 0,1; max —	≤ 1,6min —; max 1,6	≤ 0,6min —; max 0,6	≤ 0,28min —; max 0,28	≤ 0,0322min —; max 0,0322	0,3min 0,36; max 0,5	0,25…0,55min 0,25; max 0,55	2; 2,5 ; 3; 3,5 ; 4; 5; 6; 7 *
1,4	0,3	2,6min 2,35; max 2,6	0,95min —; max —	≈ 1,4min —; max —	1,4min 1,26; max 1,4	≥ 0,1min 0,1; max —	≤ 1,8min —; max 1,8	≤ 0,7min —; max 0,7	≤ 0,28min —; max 0,28	≤ 0,0364min —; max 0,0364	0,3min 0,36; max 0,5	0,35…0,65min 0,35; max 0,65	2; 2,5 ; 3; 3,5 ; 4; 5; 6; 7 *; 8; 9; 10; 11
1,6	0,35	3min 2,75; max 3	1,1min 0,975; max 1,225	≈ 1,6min —; max —	1,6min 1,46; max 1,6	≥ 0,1min 0,1; max —	≤ 2min —; max 2	≤ 0,8min —; max 0,8	≤ 0,28min —; max 0,28	≤ 0,042min —; max 0,042	0,4min 0,46; max 0,6	0,45…0,75min 0,45; max 0,75	2; 2,5 ; 3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14
2	0,4	3,8min 3,5; max 3,8	1,4min 1,275; max 1,525	≈ 2min —; max —	2min 1,86; max 2	≥ 0,1min 0,1; max —	≤ 2,6min —; max 2,6	≤ 1min —; max 1	≤ 0,36min —; max 0,36	≤ 0,0532min —; max 0,0532	0,5min 0,56; max 0,7	0,75…1,05min 0,75; max 1,05	2,5 ; 3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 *
2,5	0,45	4,5min 4,2; max 4,5	1,7min 1,575; max 1,825	≈ 2,4min —; max —	2,5min 2,36; max 2,5	≥ 0,1min 0,1; max —	≤ 3,1min —; max 3,1	≤ 1min —; max 1	≤ 0,36min —; max 0,36	≤ 0,063min —; max 0,063	0,6min 0,66; max 0,8	0,9…1,3min 0,9; max 1,3	3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 *; 25
3	0,5	5,5min 5,2; max 5,5	2,1min 1,975; max 2,225	≈ 2,9min —; max —	3min 2,86; max 3	≥ 0,1min 0,1; max —	≤ 3,6min —; max 3,6	≤ 1,6min —; max 1,6	≤ 0,36min —; max 0,36	≤ 0,077min —; max 0,077	0,8min 0,86; max 1	1…1,4min 1; max 1,4	3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30
3,5	0,6	6min 5,7; max 6	2,4min 2,275; max 2,525	≈ 3,1min —; max —	3,5min 3,32; max 3,5	≥ 0,1min 0,1; max —	≤ 4,1min —; max 4,1	≤ 1,6min —; max 1,6	≤ 0,36min —; max 0,36	≤ 0,084min —; max 0,084	0,8min 0,86; max 1	1,3…1,7min 1,3; max 1,7	4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35
4	0,7	7min 6,64; max 7	2,8min 2,675; max 2,925	≈ 3,6min —; max —	4min 3,82; max 4	≥ 0,2min 0,2; max —	≤ 4,7min —; max 4,7	≤ 2min —; max 2	≤ 0,44min —; max 0,44	≤ 0,098min —; max 0,098	1min 1,06; max 1,2	1,6…2min 1,6; max 2	4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 *; 40
5	0,8	8,5min 8,14; max 8,5	3,5min 3,35; max 3,65	≈ 4,4min —; max —	5min 4,82; max 5	≥ 0,2min 0,2; max —	≤ 5,7min —; max 5,7	≤ 3min —; max 3	≤ 0,44min —; max 0,44	≤ 0,119min —; max 0,119	1,2min 1,26; max 1,51	2,1…2,5min 2,1; max 2,5	6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50
6	1	10min 9,64; max 10	4,2min 4,05; max 4,35	≈ 5,1min —; max —	6min 5,82; max 6	≥ 0,25min 0,25; max —	≤ 6,8min —; max 6,8	≤ 3min —; max 3	≤ 0,44min —; max 0,44	≤ 0,14min —; max 0,14	1,6min 1,66; max 1,91	2,3…2,7min 2,3; max 2,7	7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60
8	1,25	13min 12,57; max 13	5,6min 5,45; max 5,75	≈ 6,6min —; max —	8min 7,78; max 8	≥ 0,4min 0,4; max —	≤ 9,2min —; max 9,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,182min —; max 0,182	2min 2,06; max 2,31	3,26…3,74min 3,26; max 3,74	12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70
8	1	13min 12,57; max 13	5,6min 5,45; max 5,75	≈ 6,6min —; max —	8min 7,78; max 8	≥ 0,4min 0,4; max —	≤ 9,2min —; max 9,2	≤ 3min —; max 3	≤ 0,54min —; max 0,54	≤ 0,182min —; max 0,182	2min 2,06; max 2,31	3,26…3,74min 3,26; max 3,74	12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70
10	1,5	16min 15,57; max 16	7min 6,82; max 7,18	≈ 8,1min —; max —	10min 9,78; max 10	≥ 0,4min 0,4; max —	≤ 11,2min —; max 11,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,224min —; max 0,224	2,5min 2,56; max 2,81	3,76…4,24min 3,76; max 4,24	18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60; 65; 70
10	1,25	16min 15,57; max 16	7min 6,82; max 7,18	≈ 8,1min —; max —	10min 9,78; max 10	≥ 0,4min 0,4; max —	≤ 11,2min —; max 11,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,224min —; max 0,224	2,5min 2,56; max 2,81	3,76…4,24min 3,76; max 4,24	18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60; 65; 70
12	1,75	18min 17,57; max 18	8min 7,82; max 8,18	≈ 9,1min —; max —	12min 11,73; max 12	≥ 0,6min 0,6; max —	≤ 14,2min —; max 14,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,252min —; max 0,252	3min 3,06; max 3,31	3,96…4,44min 3,96; max 4,44	22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 *
12	1,25	18min 17,57; max 18	8min 7,82; max 8,18	≈ 9,1min —; max —	12min 11,73; max 12	≥ 0,6min 0,6; max —	≤ 14,2min —; max 14,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,252min —; max 0,252	3min 3,06; max 3,31	3,96…4,44min 3,96; max 4,44	22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 *
14	2	21min 20,48; max 21	9,5min 9,32; max 9,68	≈ 10,6min —; max —	14min 13,73; max 14	≥ 0,6min 0,6; max —	≤ 16,2min —; max 16,2	≤ 5min —; max 5	≤ 0,66min —; max 0,66	≤ 0,294min —; max 0,294	3min 3,06; max 3,31	4,26…4,74min 4,26; max 4,74	25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90
14	1,5	21min 20,48; max 21	9,5min 9,32; max 9,68	≈ 10,6min —; max —	14min 13,73; max 14	≥ 0,6min 0,6; max —	≤ 16,2min —; max 16,2	≤ 4min —; max 4	≤ 0,66min —; max 0,66	≤ 0,294min —; max 0,294	3min 3,06; max 3,31	4,26…4,74min 4,26; max 4,74	25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90
16	2	24min 23,48; max 24	11min 10,785; max 11,215	≈ 12,1min —; max —	16min 15,73; max 16	≥ 0,6min 0,6; max —	≤ 18,2min —; max 18,2	≤ 5min —; max 5	≤ 0,66min —; max 0,66	≤ 0,336min —; max 0,336	4min 4,07; max 4,37	не установленоmin —; max —	30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 ; 100
16	1,5	24min 23,48; max 24	11min 10,785; max 11,215	≈ 12,1min —; max —	16min 15,73; max 16	≥ 0,6min 0,6; max —	≤ 18,2min —; max 18,2	≤ 4min —; max 4	≤ 0,66min —; max 0,66	≤ 0,336min —; max 0,336	4min 4,07; max 4,37	не установленоmin —; max —	30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 ; 100
18	2,5	27min 26,48; max 27	12min 11,785; max 12,215	≈ 13,6min —; max —	18min 17,73; max 18	≥ 0,6min 0,6; max —	≤ 20,2min —; max 20,2	≤ 6min —; max 6	≤ 0,66min —; max 0,66	≤ 0,378min —; max 0,378	4min 4,07; max 4,37	не установленоmin —; max —	35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 *; 100; 110
18	1,5	27min 26,48; max 27	12min 11,785; max 12,215	≈ 13,6min —; max —	18min 17,73; max 18	≥ 0,6min 0,6; max —	≤ 20,2min —; max 20,2	≤ 4min —; max 4	≤ 0,66min —; max 0,66	≤ 0,378min —; max 0,378	4min 4,07; max 4,37	не установленоmin —; max —	35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 *; 100; 110
20	2,5	30min 29,48; max 30	14min 13,785; max 14,215	≈ 15,1min —; max —	20min 19,67; max 20	≥ 0,8min 0,8; max —	≤ 22,4min —; max 22,4	≤ 6min —; max 6	≤ 0,66min —; max 0,66	≤ 0,42min —; max 0,42	5min 5,07; max 5,37	5,76…6,24min 5,76; max 6,24	40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 ; 100; 110; 120
20	1,5	30min 29,48; max 30	14min 13,785; max 14,215	≈ 15,1min —; max —	20min 19,67; max 20	≥ 0,8min 0,8; max —	≤ 22,4min —; max 22,4	≤ 4min —; max 4	≤ 0,66min —; max 0,66	≤ 0,42min —; max 0,42	5min 5,07; max 5,37	5,76…6,24min 5,76; max 6,24	40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 ; 100; 110; 120

Длины, пределы, ls и lg по каждой строке

d / P	l	min	max	Исполнение резьбы	b	ls	lg
М1×0,25	2	1,8	2,2	До головки	не применяется	не применяется	≤ 0,6
М1×0,25	2,5	2,3	2,7	До головки	не применяется	не применяется	≤ 0,6
М1×0,25	3	2,8	3,2	До головки	не применяется	не применяется	≤ 0,6
М1×0,25	3,5	3,26	3,74	До головки	не применяется	не применяется	≤ 0,6
М1×0,25	4	3,76	4,24	До головки	не применяется	не применяется	≤ 0,6
М1×0,25	5	4,76	5,24	До головки	не применяется	не применяется	≤ 0,6
М1,2×0,25	2	1,8	2,2	До головки	не применяется	не применяется	≤ 0,6
М1,2×0,25	2,5	2,3	2,7	До головки	не применяется	не применяется	≤ 0,6
М1,2×0,25	3	2,8	3,2	До головки	не применяется	не применяется	≤ 0,6
М1,2×0,25	3,5	3,26	3,74	До головки	не применяется	не применяется	≤ 0,6
М1,2×0,25	4	3,76	4,24	До головки	не применяется	не применяется	≤ 0,6
М1,2×0,25	5	4,76	5,24	До головки	не применяется	не применяется	≤ 0,6
М1,2×0,25	6	5,76	6,24	До головки	не применяется	не применяется	≤ 0,6
М1,2×0,25	7	6,71	7,29	До головки	не применяется	не применяется	≤ 0,6
М1,4×0,3	2	1,8	2,2	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	2,5	2,3	2,7	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	3	2,8	3,2	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	3,5	3,26	3,74	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	4	3,76	4,24	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	5	4,76	5,24	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	6	5,76	6,24	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	7	6,71	7,29	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	8	7,71	8,29	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	9	8,71	9,29	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	10	9,71	10,29	Частичная	9	0,3	1
М1,4×0,3	11	10,65	11,35	Частичная	9	1,3	2
М1,6×0,35	2	1,8	2,2	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	2,5	2,3	2,7	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	3	2,8	3,2	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	3,5	3,26	3,74	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	4	3,76	4,24	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	5	4,76	5,24	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	6	5,76	6,24	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	7	6,71	7,29	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	8	7,71	8,29	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	9	8,71	9,29	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	10	9,71	10,29	Частичная	9	0,2	1
М1,6×0,35	11	10,65	11,35	Частичная	9	1,2	2
М1,6×0,35	12	11,65	12,35	Частичная	9	2,2	3
М1,6×0,35	13	12,65	13,35	Частичная	9	3,2	4
М1,6×0,35	14	13,65	14,35	Частичная	9	4,2	5
М2×0,4	2,5	2,3	2,7	До головки	не применяется	не применяется	≤ 1
М2×0,4	3	2,8	3,2	До головки	не применяется	не применяется	≤ 1
М2×0,4	3,5	3,26	3,74	До головки	не применяется	не применяется	≤ 1
М2×0,4	4	3,76	4,24	До головки	не применяется	не применяется	≤ 1
М2×0,4	5	4,76	5,24	До головки	не применяется	не применяется	≤ 1
М2×0,4	6	5,76	6,24	До головки	не применяется	не применяется	≤ 1
М2×0,4	7	6,71	7,29	До головки	не применяется	не применяется	≤ 1
М2×0,4	8	7,71	8,29	До головки	не применяется	не применяется	≤ 1
М2×0,4	9	8,71	9,29	До головки	не применяется	не применяется	≤ 1
М2×0,4	10	9,71	10,29	До головки	не применяется	не применяется	≤ 1
М2×0,4	11	10,65	11,35	Частичная	10	0	1
М2×0,4	12	11,65	12,35	Частичная	10	1	2
М2×0,4	13	12,65	13,35	Частичная	10	2	3
М2×0,4	14	13,65	14,35	Частичная	10	3	4
М2×0,4	16	15,65	16,35	Частичная	10	5	6
М2×0,4	18	17,65	18,35	Частичная	10	7	8
М2,5×0,45	3	2,8	3,2	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	3,5	3,26	3,74	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	4	3,76	4,24	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	5	4,76	5,24	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	6	5,76	6,24	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	7	6,71	7,29	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	8	7,71	8,29	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	9	8,71	9,29	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	10	9,71	10,29	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	11	10,65	11,35	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	12	11,65	12,35	Частичная	11	0	1
М2,5×0,45	13	12,65	13,35	Частичная	11	1	2
М2,5×0,45	14	13,65	14,35	Частичная	11	2	3
М2,5×0,45	16	15,65	16,35	Частичная	11	4	5
М2,5×0,45	18	17,65	18,35	Частичная	11	6	7
М2,5×0,45	20	19,58	20,42	Частичная	11	8	9
М2,5×0,45	22	21,58	22,42	Частичная	11	10	11
М2,5×0,45	25	24,58	25,42	Частичная	11	13	14
М3×0,5	3	2,8	3,2	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	3,5	3,26	3,74	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	4	3,76	4,24	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	5	4,76	5,24	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	6	5,76	6,24	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	7	6,71	7,29	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	8	7,71	8,29	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	9	8,71	9,29	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	10	9,71	10,29	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	11	10,65	11,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	13	12,65	13,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	14	13,65	14,35	Частичная	12	0,4	2
М3×0,5	16	15,65	16,35	Частичная	12	2,4	4
М3×0,5	18	17,65	18,35	Частичная	12	4,4	6
М3×0,5	20	19,58	20,42	Частичная	12	6,4	8
М3×0,5	22	21,58	22,42	Частичная	12	8,4	10
М3×0,5	25	24,58	25,42	Частичная	12	11,4	13
М3×0,5	28	27,58	28,42	Частичная	12	14,4	16
М3×0,5	30	29,58	30,42	Частичная	12	16,4	18
М3,5×0,6	4	3,76	4,24	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	5	4,76	5,24	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	6	5,76	6,24	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	7	6,71	7,29	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	8	7,71	8,29	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	9	8,71	9,29	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	10	9,71	10,29	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	11	10,65	11,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	13	12,65	13,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	16	15,65	16,35	Частичная	13	1,4	3
М3,5×0,6	18	17,65	18,35	Частичная	13	3,4	5
М3,5×0,6	20	19,58	20,42	Частичная	13	5,4	7
М3,5×0,6	22	21,58	22,42	Частичная	13	7,4	9
М3,5×0,6	25	24,58	25,42	Частичная	13	10,4	12
М3,5×0,6	28	27,58	28,42	Частичная	13	13,4	15
М3,5×0,6	30	29,58	30,42	Частичная	13	15,4	17
М3,5×0,6	32	31,5	32,5	Частичная	13	17,4	19
М3,5×0,6	35	34,5	35,5	Частичная	13	20,4	22
М4×0,7	4	3,76	4,24	До головки	не применяется	не применяется	≤ 2
М4×0,7	5	4,76	5,24	До головки	не применяется	не применяется	≤ 2
М4×0,7	6	5,76	6,24	До головки	не применяется	не применяется	≤ 2
М4×0,7	7	6,71	7,29	До головки	не применяется	не применяется	≤ 2
М4×0,7	8	7,71	8,29	До головки	не применяется	не применяется	≤ 2
М4×0,7	9	8,71	9,29	До головки	не применяется	не применяется	≤ 2
М4×0,7	10	9,71	10,29	До головки	не применяется	не применяется	≤ 2
М4×0,7	11	10,65	11,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	12	11,65	12,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	13	12,65	13,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	14	13,65	14,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	16	15,65	16,35	Частичная	14	0	2
М4×0,7	18	17,65	18,35	Частичная	14	2	4
М4×0,7	20	19,58	20,42	Частичная	14	4	6
М4×0,7	22	21,58	22,42	Частичная	14	6	8
М4×0,7	25	24,58	25,42	Частичная	14	9	11
М4×0,7	28	27,58	28,42	Частичная	14	12	14
М4×0,7	30	29,58	30,42	Частичная	14	14	16
М4×0,7	32	31,5	32,5	Частичная	14	16	18
М4×0,7	35	34,5	35,5	Частичная	14	19	21
М4×0,7	38	37,5	38,5	Частичная	14	22	24
М4×0,7	40	39,5	40,5	Частичная	14	24	26
М5×0,8	6	5,76	6,24	До головки	не применяется	не применяется	≤ 3
М5×0,8	7	6,71	7,29	До головки	не применяется	не применяется	≤ 3
М5×0,8	8	7,71	8,29	До головки	не применяется	не применяется	≤ 3
М5×0,8	9	8,71	9,29	До головки	не применяется	не применяется	≤ 3
М5×0,8	10	9,71	10,29	До головки	не применяется	не применяется	≤ 3
М5×0,8	11	10,65	11,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	12	11,65	12,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	13	12,65	13,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	14	13,65	14,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	16	15,65	16,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	18	17,65	18,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	20	19,58	20,42	Частичная	16	1	4
М5×0,8	22	21,58	22,42	Частичная	16	3	6
М5×0,8	25	24,58	25,42	Частичная	16	6	9
М5×0,8	28	27,58	28,42	Частичная	16	9	12
М5×0,8	30	29,58	30,42	Частичная	16	11	14
М5×0,8	32	31,5	32,5	Частичная	16	13	16
М5×0,8	35	34,5	35,5	Частичная	16	16	19
М5×0,8	38	37,5	38,5	Частичная	16	19	22
М5×0,8	40	39,5	40,5	Частичная	16	21	24
М5×0,8	42	41,5	42,5	Частичная	16	23	26
М5×0,8	45	44,5	45,5	Частичная	16	26	29
М5×0,8	48	47,5	48,5	Частичная	16	29	32
М5×0,8	50	49,5	50,5	Частичная	16	31	34
М6×1	7	6,71	7,29	До головки	не применяется	не применяется	≤ 3
М6×1	8	7,71	8,29	До головки	не применяется	не применяется	≤ 3
М6×1	9	8,71	9,29	До головки	не применяется	не применяется	≤ 3
М6×1	10	9,71	10,29	До головки	не применяется	не применяется	≤ 3
М6×1	11	10,65	11,35	До головки	не применяется	не применяется	≤ 3
М6×1	12	11,65	12,35	До головки	не применяется	не применяется	≤ 3
М6×1	13	12,65	13,35	До головки	не применяется	не применяется	≤ 3
М6×1	14	13,65	14,35	До головки	не применяется	не применяется	≤ 3
М6×1	16	15,65	16,35	До головки	не применяется	не применяется	≤ 3
М6×1	18	17,65	18,35	До головки	не применяется	не применяется	≤ 3
М6×1	20	19,58	20,42	До головки	не применяется	не применяется	≤ 3
М6×1	22	21,58	22,42	Частичная	18	1	4
М6×1	25	24,58	25,42	Частичная	18	4	7
М6×1	28	27,58	28,42	Частичная	18	7	10
М6×1	30	29,58	30,42	Частичная	18	9	12
М6×1	32	31,5	32,5	Частичная	18	11	14
М6×1	35	34,5	35,5	Частичная	18	14	17
М6×1	38	37,5	38,5	Частичная	18	17	20
М6×1	40	39,5	40,5	Частичная	18	19	22
М6×1	42	41,5	42,5	Частичная	18	21	24
М6×1	45	44,5	45,5	Частичная	18	24	27
М6×1	48	47,5	48,5	Частичная	18	27	30
М6×1	50	49,5	50,5	Частичная	18	29	32
М6×1	55	54,4	55,6	Частичная	18	34	37
М6×1	60	59,4	60,6	Частичная	18	39	42
М8×1,25	12	11,65	12,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	13	12,65	13,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	14	13,65	14,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	16	15,65	16,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	18	17,65	18,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	20	19,58	20,42	До головки	не применяется	не применяется	≤ 4
М8×1,25	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М8×1,25	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М8×1,25	28	27,58	28,42	Частичная	22	2	6
М8×1,25	30	29,58	30,42	Частичная	22	4	8
М8×1,25	32	31,5	32,5	Частичная	22	6	10
М8×1,25	35	34,5	35,5	Частичная	22	9	13
М8×1,25	38	37,5	38,5	Частичная	22	12	16
М8×1,25	40	39,5	40,5	Частичная	22	14	18
М8×1,25	42	41,5	42,5	Частичная	22	16	20
М8×1,25	45	44,5	45,5	Частичная	22	19	23
М8×1,25	48	47,5	48,5	Частичная	22	22	26
М8×1,25	50	49,5	50,5	Частичная	22	24	28
М8×1,25	55	54,4	55,6	Частичная	22	29	33
М8×1,25	60	59,4	60,6	Частичная	22	34	38
М8×1,25	65	64,4	65,6	Частичная	22	39	43
М8×1,25	70	69,4	70,6	Частичная	22	44	48
М8×1	12	11,65	12,35	До головки	не применяется	не применяется	≤ 3
М8×1	13	12,65	13,35	До головки	не применяется	не применяется	≤ 3
М8×1	14	13,65	14,35	До головки	не применяется	не применяется	≤ 3
М8×1	16	15,65	16,35	До головки	не применяется	не применяется	≤ 3
М8×1	18	17,65	18,35	До головки	не применяется	не применяется	≤ 3
М8×1	20	19,58	20,42	До головки	не применяется	не применяется	≤ 3
М8×1	22	21,58	22,42	До головки	не применяется	не применяется	≤ 3
М8×1	25	24,58	25,42	Частичная	22	0	3
М8×1	28	27,58	28,42	Частичная	22	3	6
М8×1	30	29,58	30,42	Частичная	22	5	8
М8×1	32	31,5	32,5	Частичная	22	7	10
М8×1	35	34,5	35,5	Частичная	22	10	13
М8×1	38	37,5	38,5	Частичная	22	13	16
М8×1	40	39,5	40,5	Частичная	22	15	18
М8×1	42	41,5	42,5	Частичная	22	17	20
М8×1	45	44,5	45,5	Частичная	22	20	23
М8×1	48	47,5	48,5	Частичная	22	23	26
М8×1	50	49,5	50,5	Частичная	22	25	28
М8×1	55	54,4	55,6	Частичная	22	30	33
М8×1	60	59,4	60,6	Частичная	22	35	38
М8×1	65	64,4	65,6	Частичная	22	40	43
М8×1	70	69,4	70,6	Частичная	22	45	48
М10×1,5	18	17,65	18,35	До головки	не применяется	не применяется	≤ 4
М10×1,5	20	19,58	20,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	30	29,58	30,42	Частичная	26	0	4
М10×1,5	32	31,5	32,5	Частичная	26	2	6
М10×1,5	35	34,5	35,5	Частичная	26	5	9
М10×1,5	38	37,5	38,5	Частичная	26	8	12
М10×1,5	40	39,5	40,5	Частичная	26	10	14
М10×1,5	42	41,5	42,5	Частичная	26	12	16
М10×1,5	45	44,5	45,5	Частичная	26	15	19
М10×1,5	48	47,5	48,5	Частичная	26	18	22
М10×1,5	50	49,5	50,5	Частичная	26	20	24
М10×1,5	55	54,4	55,6	Частичная	26	25	29
М10×1,5	60	59,4	60,6	Частичная	26	30	34
М10×1,5	65	64,4	65,6	Частичная	26	35	39
М10×1,5	70	69,4	70,6	Частичная	26	40	44
М10×1,25	18	17,65	18,35	До головки	не применяется	не применяется	≤ 4
М10×1,25	20	19,58	20,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	30	29,58	30,42	Частичная	26	0	4
М10×1,25	32	31,5	32,5	Частичная	26	2	6
М10×1,25	35	34,5	35,5	Частичная	26	5	9
М10×1,25	38	37,5	38,5	Частичная	26	8	12
М10×1,25	40	39,5	40,5	Частичная	26	10	14
М10×1,25	42	41,5	42,5	Частичная	26	12	16
М10×1,25	45	44,5	45,5	Частичная	26	15	19
М10×1,25	48	47,5	48,5	Частичная	26	18	22
М10×1,25	50	49,5	50,5	Частичная	26	20	24
М10×1,25	55	54,4	55,6	Частичная	26	25	29
М10×1,25	60	59,4	60,6	Частичная	26	30	34
М10×1,25	65	64,4	65,6	Частичная	26	35	39
М10×1,25	70	69,4	70,6	Частичная	26	40	44
М12×1,75	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М12×1,75	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М12×1,75	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М12×1,75	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М12×1,75	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М12×1,75	35	34,5	35,5	Частичная	30	1	5
М12×1,75	38	37,5	38,5	Частичная	30	4	8
М12×1,75	40	39,5	40,5	Частичная	30	6	10
М12×1,75	42	41,5	42,5	Частичная	30	8	12
М12×1,75	45	44,5	45,5	Частичная	30	11	15
М12×1,75	48	47,5	48,5	Частичная	30	14	18
М12×1,75	50	49,5	50,5	Частичная	30	16	20
М12×1,75	55	54,4	55,6	Частичная	30	21	25
М12×1,75	60	59,4	60,6	Частичная	30	26	30
М12×1,75	65	64,4	65,6	Частичная	30	31	35
М12×1,75	70	69,4	70,6	Частичная	30	36	40
М12×1,75	75	74,4	75,6	Частичная	30	41	45
М12×1,75	80	79,4	80,6	Частичная	30	46	50
М12×1,75	85	84,3	85,7	Частичная	30	51	55
М12×1,25	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М12×1,25	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М12×1,25	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М12×1,25	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М12×1,25	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М12×1,25	35	34,5	35,5	Частичная	30	1	5
М12×1,25	38	37,5	38,5	Частичная	30	4	8
М12×1,25	40	39,5	40,5	Частичная	30	6	10
М12×1,25	42	41,5	42,5	Частичная	30	8	12
М12×1,25	45	44,5	45,5	Частичная	30	11	15
М12×1,25	48	47,5	48,5	Частичная	30	14	18
М12×1,25	50	49,5	50,5	Частичная	30	16	20
М12×1,25	55	54,4	55,6	Частичная	30	21	25
М12×1,25	60	59,4	60,6	Частичная	30	26	30
М12×1,25	65	64,4	65,6	Частичная	30	31	35
М12×1,25	70	69,4	70,6	Частичная	30	36	40
М12×1,25	75	74,4	75,6	Частичная	30	41	45
М12×1,25	80	79,4	80,6	Частичная	30	46	50
М12×1,25	85	84,3	85,7	Частичная	30	51	55
М14×2	25	24,58	25,42	До головки	не применяется	не применяется	≤ 5
М14×2	28	27,58	28,42	До головки	не применяется	не применяется	≤ 5
М14×2	30	29,58	30,42	До головки	не применяется	не применяется	≤ 5
М14×2	32	31,5	32,5	До головки	не применяется	не применяется	≤ 5
М14×2	35	34,5	35,5	До головки	не применяется	не применяется	≤ 5
М14×2	38	37,5	38,5	До головки	не применяется	не применяется	≤ 5
М14×2	40	39,5	40,5	Частичная	34	1	6
М14×2	42	41,5	42,5	Частичная	34	3	8
М14×2	45	44,5	45,5	Частичная	34	6	11
М14×2	48	47,5	48,5	Частичная	34	9	14
М14×2	50	49,5	50,5	Частичная	34	11	16
М14×2	55	54,4	55,6	Частичная	34	16	21
М14×2	60	59,4	60,6	Частичная	34	21	26
М14×2	65	64,4	65,6	Частичная	34	26	31
М14×2	70	69,4	70,6	Частичная	34	31	36
М14×2	75	74,4	75,6	Частичная	34	36	41
М14×2	80	79,4	80,6	Частичная	34	41	46
М14×2	85	84,3	85,7	Частичная	34	46	51
М14×2	90	89,3	90,7	Частичная	34	51	56
М14×1,5	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М14×1,5	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М14×1,5	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М14×1,5	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М14×1,5	35	34,5	35,5	До головки	не применяется	не применяется	≤ 4
М14×1,5	38	37,5	38,5	Частичная	34	0	4
М14×1,5	40	39,5	40,5	Частичная	34	2	6
М14×1,5	42	41,5	42,5	Частичная	34	4	8
М14×1,5	45	44,5	45,5	Частичная	34	7	11
М14×1,5	48	47,5	48,5	Частичная	34	10	14
М14×1,5	50	49,5	50,5	Частичная	34	12	16
М14×1,5	55	54,4	55,6	Частичная	34	17	21
М14×1,5	60	59,4	60,6	Частичная	34	22	26
М14×1,5	65	64,4	65,6	Частичная	34	27	31
М14×1,5	70	69,4	70,6	Частичная	34	32	36
М14×1,5	75	74,4	75,6	Частичная	34	37	41
М14×1,5	80	79,4	80,6	Частичная	34	42	46
М14×1,5	85	84,3	85,7	Частичная	34	47	51
М14×1,5	90	89,3	90,7	Частичная	34	52	56
М16×2	30	29,58	30,42	До головки	не применяется	не применяется	≤ 5
М16×2	32	31,5	32,5	До головки	не применяется	не применяется	≤ 5
М16×2	35	34,5	35,5	До головки	не применяется	не применяется	≤ 5
М16×2	38	37,5	38,5	До головки	не применяется	не применяется	≤ 5
М16×2	40	39,5	40,5	До головки	не применяется	не применяется	≤ 5
М16×2	42	41,5	42,5	До головки	не применяется	не применяется	≤ 5
М16×2	45	44,5	45,5	Частичная	38	2	7
М16×2	48	47,5	48,5	Частичная	38	5	10
М16×2	50	49,5	50,5	Частичная	38	7	12
М16×2	55	54,4	55,6	Частичная	38	12	17
М16×2	60	59,4	60,6	Частичная	38	17	22
М16×2	65	64,4	65,6	Частичная	38	22	27
М16×2	70	69,4	70,6	Частичная	38	27	32
М16×2	75	74,4	75,6	Частичная	38	32	37
М16×2	80	79,4	80,6	Частичная	38	37	42
М16×2	85	84,3	85,7	Частичная	38	42	47
М16×2	90	89,3	90,7	Частичная	38	47	52
М16×2	95	94,3	95,7	Частичная	38	52	57
М16×2	100	99,3	100,7	Частичная	38	57	62
М16×1,5	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М16×1,5	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М16×1,5	35	34,5	35,5	До головки	не применяется	не применяется	≤ 4
М16×1,5	38	37,5	38,5	До головки	не применяется	не применяется	≤ 4
М16×1,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 4
М16×1,5	42	41,5	42,5	Частичная	38	0	4
М16×1,5	45	44,5	45,5	Частичная	38	3	7
М16×1,5	48	47,5	48,5	Частичная	38	6	10
М16×1,5	50	49,5	50,5	Частичная	38	8	12
М16×1,5	55	54,4	55,6	Частичная	38	13	17
М16×1,5	60	59,4	60,6	Частичная	38	18	22
М16×1,5	65	64,4	65,6	Частичная	38	23	27
М16×1,5	70	69,4	70,6	Частичная	38	28	32
М16×1,5	75	74,4	75,6	Частичная	38	33	37
М16×1,5	80	79,4	80,6	Частичная	38	38	42
М16×1,5	85	84,3	85,7	Частичная	38	43	47
М16×1,5	90	89,3	90,7	Частичная	38	48	52
М16×1,5	95	94,3	95,7	Частичная	38	53	57
М16×1,5	100	99,3	100,7	Частичная	38	58	62
М18×2,5	35	34,5	35,5	До головки	не применяется	не применяется	≤ 6
М18×2,5	38	37,5	38,5	До головки	не применяется	не применяется	≤ 6
М18×2,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 6
М18×2,5	42	41,5	42,5	До головки	не применяется	не применяется	≤ 6
М18×2,5	45	44,5	45,5	До головки	не применяется	не применяется	≤ 6
М18×2,5	48	47,5	48,5	Частичная	42	0	6
М18×2,5	50	49,5	50,5	Частичная	42	2	8
М18×2,5	55	54,4	55,6	Частичная	42	7	13
М18×2,5	60	59,4	60,6	Частичная	42	12	18
М18×2,5	65	64,4	65,6	Частичная	42	17	23
М18×2,5	70	69,4	70,6	Частичная	42	22	28
М18×2,5	75	74,4	75,6	Частичная	42	27	33
М18×2,5	80	79,4	80,6	Частичная	42	32	38
М18×2,5	85	84,3	85,7	Частичная	42	37	43
М18×2,5	90	89,3	90,7	Частичная	42	42	48
М18×2,5	95	94,3	95,7	Частичная	42	47	53
М18×2,5	100	99,3	100,7	Частичная	42	52	58
М18×2,5	110	109,3	110,7	Частичная	42	62	68
М18×1,5	35	34,5	35,5	До головки	не применяется	не применяется	≤ 4
М18×1,5	38	37,5	38,5	До головки	не применяется	не применяется	≤ 4
М18×1,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 4
М18×1,5	42	41,5	42,5	До головки	не применяется	не применяется	≤ 4
М18×1,5	45	44,5	45,5	До головки	не применяется	не применяется	≤ 4
М18×1,5	48	47,5	48,5	Частичная	42	2	6
М18×1,5	50	49,5	50,5	Частичная	42	4	8
М18×1,5	55	54,4	55,6	Частичная	42	9	13
М18×1,5	60	59,4	60,6	Частичная	42	14	18
М18×1,5	65	64,4	65,6	Частичная	42	19	23
М18×1,5	70	69,4	70,6	Частичная	42	24	28
М18×1,5	75	74,4	75,6	Частичная	42	29	33
М18×1,5	80	79,4	80,6	Частичная	42	34	38
М18×1,5	85	84,3	85,7	Частичная	42	39	43
М18×1,5	90	89,3	90,7	Частичная	42	44	48
М18×1,5	95	94,3	95,7	Частичная	42	49	53
М18×1,5	100	99,3	100,7	Частичная	42	54	58
М18×1,5	110	109,3	110,7	Частичная	42	64	68
М20×2,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 6
М20×2,5	42	41,5	42,5	До головки	не применяется	не применяется	≤ 6
М20×2,5	45	44,5	45,5	До головки	не применяется	не применяется	≤ 6
М20×2,5	48	47,5	48,5	До головки	не применяется	не применяется	≤ 6
М20×2,5	50	49,5	50,5	До головки	не применяется	не применяется	≤ 6
М20×2,5	55	54,4	55,6	Частичная	46	3	9
М20×2,5	60	59,4	60,6	Частичная	46	8	14
М20×2,5	65	64,4	65,6	Частичная	46	13	19
М20×2,5	70	69,4	70,6	Частичная	46	18	24
М20×2,5	75	74,4	75,6	Частичная	46	23	29
М20×2,5	80	79,4	80,6	Частичная	46	28	34
М20×2,5	85	84,3	85,7	Частичная	46	33	39
М20×2,5	90	89,3	90,7	Частичная	46	38	44
М20×2,5	95	94,3	95,7	Частичная	46	43	49
М20×2,5	100	99,3	100,7	Частичная	46	48	54
М20×2,5	110	109,3	110,7	Частичная	46	58	64
М20×2,5	120	119,3	120,7	Частичная	46	68	74
М20×1,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 4
М20×1,5	42	41,5	42,5	До головки	не применяется	не применяется	≤ 4
М20×1,5	45	44,5	45,5	До головки	не применяется	не применяется	≤ 4
М20×1,5	48	47,5	48,5	До головки	не применяется	не применяется	≤ 4
М20×1,5	50	49,5	50,5	Частичная	46	0	4
М20×1,5	55	54,4	55,6	Частичная	46	5	9
М20×1,5	60	59,4	60,6	Частичная	46	10	14
М20×1,5	65	64,4	65,6	Частичная	46	15	19
М20×1,5	70	69,4	70,6	Частичная	46	20	24
М20×1,5	75	74,4	75,6	Частичная	46	25	29
М20×1,5	80	79,4	80,6	Частичная	46	30	34
М20×1,5	85	84,3	85,7	Частичная	46	35	39
М20×1,5	90	89,3	90,7	Частичная	46	40	44
М20×1,5	95	94,3	95,7	Частичная	46	45	49
М20×1,5	100	99,3	100,7	Частичная	46	50	54
М20×1,5	110	109,3	110,7	Частичная	46	60	64
М20×1,5	120	119,3	120,7	Частичная	46	70	74

* Непредпочтительный размер. Прочерк не является нулём.

ГОСТ 17473-80, изд. 2006 + поправка 2010 · Исп. 1 — прямой шлиц; класс A; удлинённая длина резьбы; нормальный недорез — таблицы всего принятого ряда

d	P	DДиаметр головки	kВысота головки	R₁Радиус сферы головки	d₁Диаметр полного гладкого стержня	RРадиус под головкой	daДиаметр перехода под головкой	aНормальный недорез наружной резьбы	LkСоосность головки относительно резьбы	LRПерпендикулярность опоры	nШирина прямого шлица	hГлубина прямого шлица	Длины l
2	0,4	3,8min 3,5; max 3,8	1,4min 1,275; max 1,525	≈ 2min —; max —	2min 1,86; max 2	≥ 0,1min 0,1; max —	≤ 2,6min —; max 2,6	≤ 1min —; max 1	≤ 0,36min —; max 0,36	≤ 0,0532min —; max 0,0532	0,5min 0,56; max 0,7	0,75…1,05min 0,75; max 1,05	2,5 ; 3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 *
2,5	0,45	4,5min 4,2; max 4,5	1,7min 1,575; max 1,825	≈ 2,4min —; max —	2,5min 2,36; max 2,5	≥ 0,1min 0,1; max —	≤ 3,1min —; max 3,1	≤ 1min —; max 1	≤ 0,36min —; max 0,36	≤ 0,063min —; max 0,063	0,6min 0,66; max 0,8	0,9…1,3min 0,9; max 1,3	3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 *; 25
3	0,5	5,5min 5,2; max 5,5	2,1min 1,975; max 2,225	≈ 2,9min —; max —	3min 2,86; max 3	≥ 0,1min 0,1; max —	≤ 3,6min —; max 3,6	≤ 1,6min —; max 1,6	≤ 0,36min —; max 0,36	≤ 0,077min —; max 0,077	0,8min 0,86; max 1	1…1,4min 1; max 1,4	3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30
3,5	0,6	6min 5,7; max 6	2,4min 2,275; max 2,525	≈ 3,1min —; max —	3,5min 3,32; max 3,5	≥ 0,1min 0,1; max —	≤ 4,1min —; max 4,1	≤ 1,6min —; max 1,6	≤ 0,36min —; max 0,36	≤ 0,084min —; max 0,084	0,8min 0,86; max 1	1,3…1,7min 1,3; max 1,7	4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35
4	0,7	7min 6,64; max 7	2,8min 2,675; max 2,925	≈ 3,6min —; max —	4min 3,82; max 4	≥ 0,2min 0,2; max —	≤ 4,7min —; max 4,7	≤ 2min —; max 2	≤ 0,44min —; max 0,44	≤ 0,098min —; max 0,098	1min 1,06; max 1,2	1,6…2min 1,6; max 2	4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 *; 40
5	0,8	8,5min 8,14; max 8,5	3,5min 3,35; max 3,65	≈ 4,4min —; max —	5min 4,82; max 5	≥ 0,2min 0,2; max —	≤ 5,7min —; max 5,7	≤ 3min —; max 3	≤ 0,44min —; max 0,44	≤ 0,119min —; max 0,119	1,2min 1,26; max 1,51	2,1…2,5min 2,1; max 2,5	6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50
6	1	10min 9,64; max 10	4,2min 4,05; max 4,35	≈ 5,1min —; max —	6min 5,82; max 6	≥ 0,25min 0,25; max —	≤ 6,8min —; max 6,8	≤ 3min —; max 3	≤ 0,44min —; max 0,44	≤ 0,14min —; max 0,14	1,6min 1,66; max 1,91	2,3…2,7min 2,3; max 2,7	7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60
8	1,25	13min 12,57; max 13	5,6min 5,45; max 5,75	≈ 6,6min —; max —	8min 7,78; max 8	≥ 0,4min 0,4; max —	≤ 9,2min —; max 9,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,182min —; max 0,182	2min 2,06; max 2,31	3,26…3,74min 3,26; max 3,74	12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70
8	1	13min 12,57; max 13	5,6min 5,45; max 5,75	≈ 6,6min —; max —	8min 7,78; max 8	≥ 0,4min 0,4; max —	≤ 9,2min —; max 9,2	≤ 3min —; max 3	≤ 0,54min —; max 0,54	≤ 0,182min —; max 0,182	2min 2,06; max 2,31	3,26…3,74min 3,26; max 3,74	12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70
10	1,5	16min 15,57; max 16	7min 6,82; max 7,18	≈ 8,1min —; max —	10min 9,78; max 10	≥ 0,4min 0,4; max —	≤ 11,2min —; max 11,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,224min —; max 0,224	2,5min 2,56; max 2,81	3,76…4,24min 3,76; max 4,24	18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60; 65; 70
10	1,25	16min 15,57; max 16	7min 6,82; max 7,18	≈ 8,1min —; max —	10min 9,78; max 10	≥ 0,4min 0,4; max —	≤ 11,2min —; max 11,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,224min —; max 0,224	2,5min 2,56; max 2,81	3,76…4,24min 3,76; max 4,24	18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60; 65; 70
12	1,75	18min 17,57; max 18	8min 7,82; max 8,18	≈ 9,1min —; max —	12min 11,73; max 12	≥ 0,6min 0,6; max —	≤ 14,2min —; max 14,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,252min —; max 0,252	3min 3,06; max 3,31	3,96…4,44min 3,96; max 4,44	22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 *
12	1,25	18min 17,57; max 18	8min 7,82; max 8,18	≈ 9,1min —; max —	12min 11,73; max 12	≥ 0,6min 0,6; max —	≤ 14,2min —; max 14,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,252min —; max 0,252	3min 3,06; max 3,31	3,96…4,44min 3,96; max 4,44	22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 *
14	2	21min 20,48; max 21	9,5min 9,32; max 9,68	≈ 10,6min —; max —	14min 13,73; max 14	≥ 0,6min 0,6; max —	≤ 16,2min —; max 16,2	≤ 5min —; max 5	≤ 0,66min —; max 0,66	≤ 0,294min —; max 0,294	3min 3,06; max 3,31	4,26…4,74min 4,26; max 4,74	25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90
14	1,5	21min 20,48; max 21	9,5min 9,32; max 9,68	≈ 10,6min —; max —	14min 13,73; max 14	≥ 0,6min 0,6; max —	≤ 16,2min —; max 16,2	≤ 4min —; max 4	≤ 0,66min —; max 0,66	≤ 0,294min —; max 0,294	3min 3,06; max 3,31	4,26…4,74min 4,26; max 4,74	25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90
16	2	24min 23,48; max 24	11min 10,785; max 11,215	≈ 12,1min —; max —	16min 15,73; max 16	≥ 0,6min 0,6; max —	≤ 18,2min —; max 18,2	≤ 5min —; max 5	≤ 0,66min —; max 0,66	≤ 0,336min —; max 0,336	4min 4,07; max 4,37	не установленоmin —; max —	30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 ; 100
16	1,5	24min 23,48; max 24	11min 10,785; max 11,215	≈ 12,1min —; max —	16min 15,73; max 16	≥ 0,6min 0,6; max —	≤ 18,2min —; max 18,2	≤ 4min —; max 4	≤ 0,66min —; max 0,66	≤ 0,336min —; max 0,336	4min 4,07; max 4,37	не установленоmin —; max —	30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 ; 100
18	2,5	27min 26,48; max 27	12min 11,785; max 12,215	≈ 13,6min —; max —	18min 17,73; max 18	≥ 0,6min 0,6; max —	≤ 20,2min —; max 20,2	≤ 6min —; max 6	≤ 0,66min —; max 0,66	≤ 0,378min —; max 0,378	4min 4,07; max 4,37	не установленоmin —; max —	35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 *; 100; 110
18	1,5	27min 26,48; max 27	12min 11,785; max 12,215	≈ 13,6min —; max —	18min 17,73; max 18	≥ 0,6min 0,6; max —	≤ 20,2min —; max 20,2	≤ 4min —; max 4	≤ 0,66min —; max 0,66	≤ 0,378min —; max 0,378	4min 4,07; max 4,37	не установленоmin —; max —	35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 *; 100; 110
20	2,5	30min 29,48; max 30	14min 13,785; max 14,215	≈ 15,1min —; max —	20min 19,67; max 20	≥ 0,8min 0,8; max —	≤ 22,4min —; max 22,4	≤ 6min —; max 6	≤ 0,66min —; max 0,66	≤ 0,42min —; max 0,42	5min 5,07; max 5,37	5,76…6,24min 5,76; max 6,24	40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 ; 100; 110; 120
20	1,5	30min 29,48; max 30	14min 13,785; max 14,215	≈ 15,1min —; max —	20min 19,67; max 20	≥ 0,8min 0,8; max —	≤ 22,4min —; max 22,4	≤ 4min —; max 4	≤ 0,66min —; max 0,66	≤ 0,42min —; max 0,42	5min 5,07; max 5,37	5,76…6,24min 5,76; max 6,24	40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 ; 100; 110; 120

Длины, пределы, ls и lg по каждой строке

d / P	l	min	max	Исполнение резьбы	b	ls	lg
М2×0,4	2,5	2,3	2,7	До головки	не применяется	не применяется	≤ 1
М2×0,4	3	2,8	3,2	До головки	не применяется	не применяется	≤ 1
М2×0,4	3,5	3,26	3,74	До головки	не применяется	не применяется	≤ 1
М2×0,4	4	3,76	4,24	До головки	не применяется	не применяется	≤ 1
М2×0,4	5	4,76	5,24	До головки	не применяется	не применяется	≤ 1
М2×0,4	6	5,76	6,24	До головки	не применяется	не применяется	≤ 1
М2×0,4	7	6,71	7,29	До головки	не применяется	не применяется	≤ 1
М2×0,4	8	7,71	8,29	До головки	не применяется	не применяется	≤ 1
М2×0,4	9	8,71	9,29	До головки	не применяется	не применяется	≤ 1
М2×0,4	10	9,71	10,29	До головки	не применяется	не применяется	≤ 1
М2×0,4	11	10,65	11,35	До головки	не применяется	не применяется	≤ 1
М2×0,4	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1
М2×0,4	13	12,65	13,35	До головки	не применяется	не применяется	≤ 1
М2×0,4	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1
М2×0,4	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1
М2×0,4	18	17,65	18,35	Частичная	16	1	2
М2,5×0,45	3	2,8	3,2	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	3,5	3,26	3,74	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	4	3,76	4,24	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	5	4,76	5,24	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	6	5,76	6,24	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	7	6,71	7,29	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	8	7,71	8,29	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	9	8,71	9,29	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	10	9,71	10,29	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	11	10,65	11,35	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	13	12,65	13,35	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	20	19,58	20,42	Частичная	18	1	2
М2,5×0,45	22	21,58	22,42	Частичная	18	3	4
М2,5×0,45	25	24,58	25,42	Частичная	18	6	7
М3×0,5	3	2,8	3,2	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	3,5	3,26	3,74	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	4	3,76	4,24	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	5	4,76	5,24	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	6	5,76	6,24	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	7	6,71	7,29	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	8	7,71	8,29	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	9	8,71	9,29	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	10	9,71	10,29	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	11	10,65	11,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	13	12,65	13,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	20	19,58	20,42	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	22	21,58	22,42	Частичная	19	1,4	3
М3×0,5	25	24,58	25,42	Частичная	19	4,4	6
М3×0,5	28	27,58	28,42	Частичная	19	7,4	9
М3×0,5	30	29,58	30,42	Частичная	19	9,4	11
М3,5×0,6	4	3,76	4,24	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	5	4,76	5,24	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	6	5,76	6,24	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	7	6,71	7,29	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	8	7,71	8,29	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	9	8,71	9,29	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	10	9,71	10,29	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	11	10,65	11,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	13	12,65	13,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	20	19,58	20,42	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	22	21,58	22,42	Частичная	20	0,4	2
М3,5×0,6	25	24,58	25,42	Частичная	20	3,4	5
М3,5×0,6	28	27,58	28,42	Частичная	20	6,4	8
М3,5×0,6	30	29,58	30,42	Частичная	20	8,4	10
М3,5×0,6	32	31,5	32,5	Частичная	20	10,4	12
М3,5×0,6	35	34,5	35,5	Частичная	20	13,4	15
М4×0,7	4	3,76	4,24	До головки	не применяется	не применяется	≤ 2
М4×0,7	5	4,76	5,24	До головки	не применяется	не применяется	≤ 2
М4×0,7	6	5,76	6,24	До головки	не применяется	не применяется	≤ 2
М4×0,7	7	6,71	7,29	До головки	не применяется	не применяется	≤ 2
М4×0,7	8	7,71	8,29	До головки	не применяется	не применяется	≤ 2
М4×0,7	9	8,71	9,29	До головки	не применяется	не применяется	≤ 2
М4×0,7	10	9,71	10,29	До головки	не применяется	не применяется	≤ 2
М4×0,7	11	10,65	11,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	12	11,65	12,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	13	12,65	13,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	14	13,65	14,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	16	15,65	16,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	18	17,65	18,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	20	19,58	20,42	До головки	не применяется	не применяется	≤ 2
М4×0,7	22	21,58	22,42	До головки	не применяется	не применяется	≤ 2
М4×0,7	25	24,58	25,42	Частичная	22	1	3
М4×0,7	28	27,58	28,42	Частичная	22	4	6
М4×0,7	30	29,58	30,42	Частичная	22	6	8
М4×0,7	32	31,5	32,5	Частичная	22	8	10
М4×0,7	35	34,5	35,5	Частичная	22	11	13
М4×0,7	38	37,5	38,5	Частичная	22	14	16
М4×0,7	40	39,5	40,5	Частичная	22	16	18
М5×0,8	6	5,76	6,24	До головки	не применяется	не применяется	≤ 3
М5×0,8	7	6,71	7,29	До головки	не применяется	не применяется	≤ 3
М5×0,8	8	7,71	8,29	До головки	не применяется	не применяется	≤ 3
М5×0,8	9	8,71	9,29	До головки	не применяется	не применяется	≤ 3
М5×0,8	10	9,71	10,29	До головки	не применяется	не применяется	≤ 3
М5×0,8	11	10,65	11,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	12	11,65	12,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	13	12,65	13,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	14	13,65	14,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	16	15,65	16,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	18	17,65	18,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	20	19,58	20,42	До головки	не применяется	не применяется	≤ 3
М5×0,8	22	21,58	22,42	До головки	не применяется	не применяется	≤ 3
М5×0,8	25	24,58	25,42	До головки	не применяется	не применяется	≤ 3
М5×0,8	28	27,58	28,42	Частичная	25	0	3
М5×0,8	30	29,58	30,42	Частичная	25	2	5
М5×0,8	32	31,5	32,5	Частичная	25	4	7
М5×0,8	35	34,5	35,5	Частичная	25	7	10
М5×0,8	38	37,5	38,5	Частичная	25	10	13
М5×0,8	40	39,5	40,5	Частичная	25	12	15
М5×0,8	42	41,5	42,5	Частичная	25	14	17
М5×0,8	45	44,5	45,5	Частичная	25	17	20
М5×0,8	48	47,5	48,5	Частичная	25	20	23
М5×0,8	50	49,5	50,5	Частичная	25	22	25
М6×1	7	6,71	7,29	До головки	не применяется	не применяется	≤ 3
М6×1	8	7,71	8,29	До головки	не применяется	не применяется	≤ 3
М6×1	9	8,71	9,29	До головки	не применяется	не применяется	≤ 3
М6×1	10	9,71	10,29	До головки	не применяется	не применяется	≤ 3
М6×1	11	10,65	11,35	До головки	не применяется	не применяется	≤ 3
М6×1	12	11,65	12,35	До головки	не применяется	не применяется	≤ 3
М6×1	13	12,65	13,35	До головки	не применяется	не применяется	≤ 3
М6×1	14	13,65	14,35	До головки	не применяется	не применяется	≤ 3
М6×1	16	15,65	16,35	До головки	не применяется	не применяется	≤ 3
М6×1	18	17,65	18,35	До головки	не применяется	не применяется	≤ 3
М6×1	20	19,58	20,42	До головки	не применяется	не применяется	≤ 3
М6×1	22	21,58	22,42	До головки	не применяется	не применяется	≤ 3
М6×1	25	24,58	25,42	До головки	не применяется	не применяется	≤ 3
М6×1	28	27,58	28,42	До головки	не применяется	не применяется	≤ 3
М6×1	30	29,58	30,42	До головки	не применяется	не применяется	≤ 3
М6×1	32	31,5	32,5	Частичная	28	1	4
М6×1	35	34,5	35,5	Частичная	28	4	7
М6×1	38	37,5	38,5	Частичная	28	7	10
М6×1	40	39,5	40,5	Частичная	28	9	12
М6×1	42	41,5	42,5	Частичная	28	11	14
М6×1	45	44,5	45,5	Частичная	28	14	17
М6×1	48	47,5	48,5	Частичная	28	17	20
М6×1	50	49,5	50,5	Частичная	28	19	22
М6×1	55	54,4	55,6	Частичная	28	24	27
М6×1	60	59,4	60,6	Частичная	28	29	32
М8×1,25	12	11,65	12,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	13	12,65	13,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	14	13,65	14,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	16	15,65	16,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	18	17,65	18,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	20	19,58	20,42	До головки	не применяется	не применяется	≤ 4
М8×1,25	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М8×1,25	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М8×1,25	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М8×1,25	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М8×1,25	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М8×1,25	35	34,5	35,5	До головки	не применяется	не применяется	≤ 4
М8×1,25	38	37,5	38,5	Частичная	34	0	4
М8×1,25	40	39,5	40,5	Частичная	34	2	6
М8×1,25	42	41,5	42,5	Частичная	34	4	8
М8×1,25	45	44,5	45,5	Частичная	34	7	11
М8×1,25	48	47,5	48,5	Частичная	34	10	14
М8×1,25	50	49,5	50,5	Частичная	34	12	16
М8×1,25	55	54,4	55,6	Частичная	34	17	21
М8×1,25	60	59,4	60,6	Частичная	34	22	26
М8×1,25	65	64,4	65,6	Частичная	34	27	31
М8×1,25	70	69,4	70,6	Частичная	34	32	36
М8×1	12	11,65	12,35	До головки	не применяется	не применяется	≤ 3
М8×1	13	12,65	13,35	До головки	не применяется	не применяется	≤ 3
М8×1	14	13,65	14,35	До головки	не применяется	не применяется	≤ 3
М8×1	16	15,65	16,35	До головки	не применяется	не применяется	≤ 3
М8×1	18	17,65	18,35	До головки	не применяется	не применяется	≤ 3
М8×1	20	19,58	20,42	До головки	не применяется	не применяется	≤ 3
М8×1	22	21,58	22,42	До головки	не применяется	не применяется	≤ 3
М8×1	25	24,58	25,42	До головки	не применяется	не применяется	≤ 3
М8×1	28	27,58	28,42	До головки	не применяется	не применяется	≤ 3
М8×1	30	29,58	30,42	До головки	не применяется	не применяется	≤ 3
М8×1	32	31,5	32,5	До головки	не применяется	не применяется	≤ 3
М8×1	35	34,5	35,5	До головки	не применяется	не применяется	≤ 3
М8×1	38	37,5	38,5	Частичная	34	1	4
М8×1	40	39,5	40,5	Частичная	34	3	6
М8×1	42	41,5	42,5	Частичная	34	5	8
М8×1	45	44,5	45,5	Частичная	34	8	11
М8×1	48	47,5	48,5	Частичная	34	11	14
М8×1	50	49,5	50,5	Частичная	34	13	16
М8×1	55	54,4	55,6	Частичная	34	18	21
М8×1	60	59,4	60,6	Частичная	34	23	26
М8×1	65	64,4	65,6	Частичная	34	28	31
М8×1	70	69,4	70,6	Частичная	34	33	36
М10×1,5	18	17,65	18,35	До головки	не применяется	не применяется	≤ 4
М10×1,5	20	19,58	20,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М10×1,5	35	34,5	35,5	До головки	не применяется	не применяется	≤ 4
М10×1,5	38	37,5	38,5	До головки	не применяется	не применяется	≤ 4
М10×1,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 4
М10×1,5	42	41,5	42,5	До головки	не применяется	не применяется	≤ 4
М10×1,5	45	44,5	45,5	Частичная	40	1	5
М10×1,5	48	47,5	48,5	Частичная	40	4	8
М10×1,5	50	49,5	50,5	Частичная	40	6	10
М10×1,5	55	54,4	55,6	Частичная	40	11	15
М10×1,5	60	59,4	60,6	Частичная	40	16	20
М10×1,5	65	64,4	65,6	Частичная	40	21	25
М10×1,5	70	69,4	70,6	Частичная	40	26	30
М10×1,25	18	17,65	18,35	До головки	не применяется	не применяется	≤ 4
М10×1,25	20	19,58	20,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М10×1,25	35	34,5	35,5	До головки	не применяется	не применяется	≤ 4
М10×1,25	38	37,5	38,5	До головки	не применяется	не применяется	≤ 4
М10×1,25	40	39,5	40,5	До головки	не применяется	не применяется	≤ 4
М10×1,25	42	41,5	42,5	До головки	не применяется	не применяется	≤ 4
М10×1,25	45	44,5	45,5	Частичная	40	1	5
М10×1,25	48	47,5	48,5	Частичная	40	4	8
М10×1,25	50	49,5	50,5	Частичная	40	6	10
М10×1,25	55	54,4	55,6	Частичная	40	11	15
М10×1,25	60	59,4	60,6	Частичная	40	16	20
М10×1,25	65	64,4	65,6	Частичная	40	21	25
М10×1,25	70	69,4	70,6	Частичная	40	26	30
М12×1,75	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М12×1,75	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М12×1,75	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М12×1,75	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М12×1,75	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М12×1,75	35	34,5	35,5	До головки	не применяется	не применяется	≤ 4
М12×1,75	38	37,5	38,5	До головки	не применяется	не применяется	≤ 4
М12×1,75	40	39,5	40,5	До головки	не применяется	не применяется	≤ 4
М12×1,75	42	41,5	42,5	До головки	не применяется	не применяется	≤ 4
М12×1,75	45	44,5	45,5	До головки	не применяется	не применяется	≤ 4
М12×1,75	48	47,5	48,5	До головки	не применяется	не применяется	≤ 4
М12×1,75	50	49,5	50,5	Частичная	46	0	4
М12×1,75	55	54,4	55,6	Частичная	46	5	9
М12×1,75	60	59,4	60,6	Частичная	46	10	14
М12×1,75	65	64,4	65,6	Частичная	46	15	19
М12×1,75	70	69,4	70,6	Частичная	46	20	24
М12×1,75	75	74,4	75,6	Частичная	46	25	29
М12×1,75	80	79,4	80,6	Частичная	46	30	34
М12×1,75	85	84,3	85,7	Частичная	46	35	39
М12×1,25	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М12×1,25	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М12×1,25	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М12×1,25	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М12×1,25	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М12×1,25	35	34,5	35,5	До головки	не применяется	не применяется	≤ 4
М12×1,25	38	37,5	38,5	До головки	не применяется	не применяется	≤ 4
М12×1,25	40	39,5	40,5	До головки	не применяется	не применяется	≤ 4
М12×1,25	42	41,5	42,5	До головки	не применяется	не применяется	≤ 4
М12×1,25	45	44,5	45,5	До головки	не применяется	не применяется	≤ 4
М12×1,25	48	47,5	48,5	До головки	не применяется	не применяется	≤ 4
М12×1,25	50	49,5	50,5	Частичная	46	0	4
М12×1,25	55	54,4	55,6	Частичная	46	5	9
М12×1,25	60	59,4	60,6	Частичная	46	10	14
М12×1,25	65	64,4	65,6	Частичная	46	15	19
М12×1,25	70	69,4	70,6	Частичная	46	20	24
М12×1,25	75	74,4	75,6	Частичная	46	25	29
М12×1,25	80	79,4	80,6	Частичная	46	30	34
М12×1,25	85	84,3	85,7	Частичная	46	35	39
М14×2	25	24,58	25,42	До головки	не применяется	не применяется	≤ 5
М14×2	28	27,58	28,42	До головки	не применяется	не применяется	≤ 5
М14×2	30	29,58	30,42	До головки	не применяется	не применяется	≤ 5
М14×2	32	31,5	32,5	До головки	не применяется	не применяется	≤ 5
М14×2	35	34,5	35,5	До головки	не применяется	не применяется	≤ 5
М14×2	38	37,5	38,5	До головки	не применяется	не применяется	≤ 5
М14×2	40	39,5	40,5	До головки	не применяется	не применяется	≤ 5
М14×2	42	41,5	42,5	До головки	не применяется	не применяется	≤ 5
М14×2	45	44,5	45,5	До головки	не применяется	не применяется	≤ 5
М14×2	48	47,5	48,5	До головки	не применяется	не применяется	≤ 5
М14×2	50	49,5	50,5	До головки	не применяется	не применяется	≤ 5
М14×2	55	54,4	55,6	До головки	не применяется	не применяется	≤ 5
М14×2	60	59,4	60,6	Частичная	52	3	8
М14×2	65	64,4	65,6	Частичная	52	8	13
М14×2	70	69,4	70,6	Частичная	52	13	18
М14×2	75	74,4	75,6	Частичная	52	18	23
М14×2	80	79,4	80,6	Частичная	52	23	28
М14×2	85	84,3	85,7	Частичная	52	28	33
М14×2	90	89,3	90,7	Частичная	52	33	38
М14×1,5	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М14×1,5	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М14×1,5	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М14×1,5	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М14×1,5	35	34,5	35,5	До головки	не применяется	не применяется	≤ 4
М14×1,5	38	37,5	38,5	До головки	не применяется	не применяется	≤ 4
М14×1,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 4
М14×1,5	42	41,5	42,5	До головки	не применяется	не применяется	≤ 4
М14×1,5	45	44,5	45,5	До головки	не применяется	не применяется	≤ 4
М14×1,5	48	47,5	48,5	До головки	не применяется	не применяется	≤ 4
М14×1,5	50	49,5	50,5	До головки	не применяется	не применяется	≤ 4
М14×1,5	55	54,4	55,6	До головки	не применяется	не применяется	≤ 4
М14×1,5	60	59,4	60,6	Частичная	52	4	8
М14×1,5	65	64,4	65,6	Частичная	52	9	13
М14×1,5	70	69,4	70,6	Частичная	52	14	18
М14×1,5	75	74,4	75,6	Частичная	52	19	23
М14×1,5	80	79,4	80,6	Частичная	52	24	28
М14×1,5	85	84,3	85,7	Частичная	52	29	33
М14×1,5	90	89,3	90,7	Частичная	52	34	38
М16×2	30	29,58	30,42	До головки	не применяется	не применяется	≤ 5
М16×2	32	31,5	32,5	До головки	не применяется	не применяется	≤ 5
М16×2	35	34,5	35,5	До головки	не применяется	не применяется	≤ 5
М16×2	38	37,5	38,5	До головки	не применяется	не применяется	≤ 5
М16×2	40	39,5	40,5	До головки	не применяется	не применяется	≤ 5
М16×2	42	41,5	42,5	До головки	не применяется	не применяется	≤ 5
М16×2	45	44,5	45,5	До головки	не применяется	не применяется	≤ 5
М16×2	48	47,5	48,5	До головки	не применяется	не применяется	≤ 5
М16×2	50	49,5	50,5	До головки	не применяется	не применяется	≤ 5
М16×2	55	54,4	55,6	До головки	не применяется	не применяется	≤ 5
М16×2	60	59,4	60,6	До головки	не применяется	не применяется	≤ 5
М16×2	65	64,4	65,6	Частичная	58	2	7
М16×2	70	69,4	70,6	Частичная	58	7	12
М16×2	75	74,4	75,6	Частичная	58	12	17
М16×2	80	79,4	80,6	Частичная	58	17	22
М16×2	85	84,3	85,7	Частичная	58	22	27
М16×2	90	89,3	90,7	Частичная	58	27	32
М16×2	95	94,3	95,7	Частичная	58	32	37
М16×2	100	99,3	100,7	Частичная	58	37	42
М16×1,5	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М16×1,5	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М16×1,5	35	34,5	35,5	До головки	не применяется	не применяется	≤ 4
М16×1,5	38	37,5	38,5	До головки	не применяется	не применяется	≤ 4
М16×1,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 4
М16×1,5	42	41,5	42,5	До головки	не применяется	не применяется	≤ 4
М16×1,5	45	44,5	45,5	До головки	не применяется	не применяется	≤ 4
М16×1,5	48	47,5	48,5	До головки	не применяется	не применяется	≤ 4
М16×1,5	50	49,5	50,5	До головки	не применяется	не применяется	≤ 4
М16×1,5	55	54,4	55,6	До головки	не применяется	не применяется	≤ 4
М16×1,5	60	59,4	60,6	До головки	не применяется	не применяется	≤ 4
М16×1,5	65	64,4	65,6	Частичная	58	3	7
М16×1,5	70	69,4	70,6	Частичная	58	8	12
М16×1,5	75	74,4	75,6	Частичная	58	13	17
М16×1,5	80	79,4	80,6	Частичная	58	18	22
М16×1,5	85	84,3	85,7	Частичная	58	23	27
М16×1,5	90	89,3	90,7	Частичная	58	28	32
М16×1,5	95	94,3	95,7	Частичная	58	33	37
М16×1,5	100	99,3	100,7	Частичная	58	38	42
М18×2,5	35	34,5	35,5	До головки	не применяется	не применяется	≤ 6
М18×2,5	38	37,5	38,5	До головки	не применяется	не применяется	≤ 6
М18×2,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 6
М18×2,5	42	41,5	42,5	До головки	не применяется	не применяется	≤ 6
М18×2,5	45	44,5	45,5	До головки	не применяется	не применяется	≤ 6
М18×2,5	48	47,5	48,5	До головки	не применяется	не применяется	≤ 6
М18×2,5	50	49,5	50,5	До головки	не применяется	не применяется	≤ 6
М18×2,5	55	54,4	55,6	До головки	не применяется	не применяется	≤ 6
М18×2,5	60	59,4	60,6	До головки	не применяется	не применяется	≤ 6
М18×2,5	65	64,4	65,6	До головки	не применяется	не применяется	≤ 6
М18×2,5	70	69,4	70,6	Частичная	64	0	6
М18×2,5	75	74,4	75,6	Частичная	64	5	11
М18×2,5	80	79,4	80,6	Частичная	64	10	16
М18×2,5	85	84,3	85,7	Частичная	64	15	21
М18×2,5	90	89,3	90,7	Частичная	64	20	26
М18×2,5	95	94,3	95,7	Частичная	64	25	31
М18×2,5	100	99,3	100,7	Частичная	64	30	36
М18×2,5	110	109,3	110,7	Частичная	64	40	46
М18×1,5	35	34,5	35,5	До головки	не применяется	не применяется	≤ 4
М18×1,5	38	37,5	38,5	До головки	не применяется	не применяется	≤ 4
М18×1,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 4
М18×1,5	42	41,5	42,5	До головки	не применяется	не применяется	≤ 4
М18×1,5	45	44,5	45,5	До головки	не применяется	не применяется	≤ 4
М18×1,5	48	47,5	48,5	До головки	не применяется	не применяется	≤ 4
М18×1,5	50	49,5	50,5	До головки	не применяется	не применяется	≤ 4
М18×1,5	55	54,4	55,6	До головки	не применяется	не применяется	≤ 4
М18×1,5	60	59,4	60,6	До головки	не применяется	не применяется	≤ 4
М18×1,5	65	64,4	65,6	До головки	не применяется	не применяется	≤ 4
М18×1,5	70	69,4	70,6	Частичная	64	2	6
М18×1,5	75	74,4	75,6	Частичная	64	7	11
М18×1,5	80	79,4	80,6	Частичная	64	12	16
М18×1,5	85	84,3	85,7	Частичная	64	17	21
М18×1,5	90	89,3	90,7	Частичная	64	22	26
М18×1,5	95	94,3	95,7	Частичная	64	27	31
М18×1,5	100	99,3	100,7	Частичная	64	32	36
М18×1,5	110	109,3	110,7	Частичная	64	42	46
М20×2,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 6
М20×2,5	42	41,5	42,5	До головки	не применяется	не применяется	≤ 6
М20×2,5	45	44,5	45,5	До головки	не применяется	не применяется	≤ 6
М20×2,5	48	47,5	48,5	До головки	не применяется	не применяется	≤ 6
М20×2,5	50	49,5	50,5	До головки	не применяется	не применяется	≤ 6
М20×2,5	55	54,4	55,6	До головки	не применяется	не применяется	≤ 6
М20×2,5	60	59,4	60,6	До головки	не применяется	не применяется	≤ 6
М20×2,5	65	64,4	65,6	До головки	не применяется	не применяется	≤ 6
М20×2,5	70	69,4	70,6	До головки	не применяется	не применяется	≤ 6
М20×2,5	75	74,4	75,6	До головки	не применяется	не применяется	≤ 6
М20×2,5	80	79,4	80,6	Частичная	70	4	10
М20×2,5	85	84,3	85,7	Частичная	70	9	15
М20×2,5	90	89,3	90,7	Частичная	70	14	20
М20×2,5	95	94,3	95,7	Частичная	70	19	25
М20×2,5	100	99,3	100,7	Частичная	70	24	30
М20×2,5	110	109,3	110,7	Частичная	70	34	40
М20×2,5	120	119,3	120,7	Частичная	70	44	50
М20×1,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 4
М20×1,5	42	41,5	42,5	До головки	не применяется	не применяется	≤ 4
М20×1,5	45	44,5	45,5	До головки	не применяется	не применяется	≤ 4
М20×1,5	48	47,5	48,5	До головки	не применяется	не применяется	≤ 4
М20×1,5	50	49,5	50,5	До головки	не применяется	не применяется	≤ 4
М20×1,5	55	54,4	55,6	До головки	не применяется	не применяется	≤ 4
М20×1,5	60	59,4	60,6	До головки	не применяется	не применяется	≤ 4
М20×1,5	65	64,4	65,6	До головки	не применяется	не применяется	≤ 4
М20×1,5	70	69,4	70,6	До головки	не применяется	не применяется	≤ 4
М20×1,5	75	74,4	75,6	Частичная	70	1	5
М20×1,5	80	79,4	80,6	Частичная	70	6	10
М20×1,5	85	84,3	85,7	Частичная	70	11	15
М20×1,5	90	89,3	90,7	Частичная	70	16	20
М20×1,5	95	94,3	95,7	Частичная	70	21	25
М20×1,5	100	99,3	100,7	Частичная	70	26	30
М20×1,5	110	109,3	110,7	Частичная	70	36	40
М20×1,5	120	119,3	120,7	Частичная	70	46	50

* Непредпочтительный размер. Прочерк не является нулём.

ГОСТ 17473-80, изд. 2006 + поправка 2010 · Исп. 1 — прямой шлиц; класс B; нормальная длина резьбы; нормальный недорез — таблицы всего принятого ряда

d	P	DДиаметр головки	kВысота головки	R₁Радиус сферы головки	d₁Диаметр полного гладкого стержня	RРадиус под головкой	daДиаметр перехода под головкой	aНормальный недорез наружной резьбы	LkСоосность головки относительно резьбы	LRПерпендикулярность опоры	nШирина прямого шлица	hГлубина прямого шлица	Длины l
1	0,25	2min 1,8; max 2,2	0,7min 0,62; max 0,78	≈ 1,1min —; max —	1min 0,75; max 1	≥ 0,1min 0,1; max —	не установленоmin —; max —	≤ 0,6min —; max 0,6	≤ 0,5min —; max 0,5	≤ 0,05584min —; max 0,05584	0,25min 0,31; max 0,45	0,25…0,55min 0,25; max 0,55	2; 2,5 ; 3; 3,5 ; 4; 5
1,2	0,25	2,3min 2,1; max 2,5	0,8min 0,72; max 0,88	≈ 1,3min —; max —	1,2min 0,95; max 1,2	≥ 0,1min 0,1; max —	не установленоmin —; max —	≤ 0,6min —; max 0,6	≤ 0,5min —; max 0,5	≤ 0,06422min —; max 0,06422	0,3min 0,36; max 0,5	0,25…0,55min 0,25; max 0,55	2; 2,5 ; 3; 3,5 ; 4; 5; 6; 7 *
1,4	0,3	2,6min 2,4; max 2,8	0,95min 0,87; max 1,03	≈ 1,4min —; max —	1,4min 1,15; max 1,4	≥ 0,1min 0,1; max —	не установленоmin —; max —	≤ 0,7min —; max 0,7	≤ 0,5min —; max 0,5	≤ 0,07259min —; max 0,07259	0,3min 0,36; max 0,5	0,35…0,65min 0,35; max 0,65	2; 2,5 ; 3; 3,5 ; 4; 5; 6; 7 *; 8; 9; 10; 11
1,6	0,35	3min 2,8; max 3,2	1,1min 0,9; max 1,3	≈ 1,6min —; max —	1,6min 1,35; max 1,6	≥ 0,1min 0,1; max —	не установленоmin —; max —	≤ 0,8min —; max 0,8	≤ 0,5min —; max 0,5	≤ 0,08376min —; max 0,08376	0,4min 0,46; max 0,6	0,45…0,75min 0,45; max 0,75	2; 2,5 ; 3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14
2	0,4	3,8min 3,56; max 4,04	1,4min 1,2; max 1,6	≈ 2min —; max —	2min 1,75; max 2	≥ 0,1min 0,1; max —	не установленоmin —; max —	≤ 1min —; max 1	≤ 0,6min —; max 0,6	≤ 0,1061min —; max 0,1061	0,5min 0,56; max 0,7	0,75…1,05min 0,75; max 1,05	2,5 ; 3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 *
2,5	0,45	4,5min 4,26; max 4,74	1,7min 1,5; max 1,9	≈ 2,4min —; max —	2,5min 2,25; max 2,5	≥ 0,1min 0,1; max —	≤ 3,1min —; max 3,1	≤ 1min —; max 1	≤ 0,6min —; max 0,6	≤ 0,12564min —; max 0,12564	0,6min 0,66; max 0,8	0,9…1,3min 0,9; max 1,3	3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 *; 25
3	0,5	5,5min 5,26; max 5,74	2,1min 1,9; max 2,3	≈ 2,9min —; max —	3min 2,75; max 3	≥ 0,1min 0,1; max —	≤ 3,6min —; max 3,6	≤ 1,6min —; max 1,6	≤ 0,6min —; max 0,6	≤ 0,15356min —; max 0,15356	0,8min 0,86; max 1	1…1,4min 1; max 1,4	3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30
3,5	0,6	6min 5,76; max 6,24	2,4min 2,2; max 2,6	≈ 3,1min —; max —	3,5min 3,2; max 3,5	≥ 0,1min 0,1; max —	≤ 4,1min —; max 4,1	≤ 1,6min —; max 1,6	≤ 0,6min —; max 0,6	≤ 0,16752min —; max 0,16752	0,8min 0,86; max 1	1,3…1,7min 1,3; max 1,7	4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35
4	0,7	7min 6,71; max 7,29	2,8min 2,6; max 3	≈ 3,6min —; max —	4min 3,7; max 4	≥ 0,2min 0,2; max —	≤ 4,7min —; max 4,7	≤ 2min —; max 2	≤ 0,72min —; max 0,72	≤ 0,19544min —; max 0,19544	1min 1,06; max 1,2	1,6…2min 1,6; max 2	4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 *; 40
5	0,8	8,5min 8,21; max 8,79	3,5min 3,26; max 3,74	≈ 4,4min —; max —	5min 4,7; max 5	≥ 0,2min 0,2; max —	≤ 5,7min —; max 5,7	≤ 3min —; max 3	≤ 0,72min —; max 0,72	≤ 0,23732min —; max 0,23732	1,2min 1,26; max 1,51	2,1…2,5min 2,1; max 2,5	6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50
6	1	10min 9,71; max 10,29	4,2min 3,96; max 4,44	≈ 5,1min —; max —	6min 5,7; max 6	≥ 0,25min 0,25; max —	≤ 6,8min —; max 6,8	≤ 3min —; max 3	≤ 0,72min —; max 0,72	≤ 0,2792min —; max 0,2792	1,6min 1,66; max 1,91	2,3…2,7min 2,3; max 2,7	7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60
8	1,25	13min 12,65; max 13,35	5,6min 5,36; max 5,84	≈ 6,6min —; max —	8min 7,64; max 8	≥ 0,4min 0,4; max —	≤ 9,2min —; max 9,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,36296min —; max 0,36296	2min 2,06; max 2,31	3,26…3,74min 3,26; max 3,74	12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70
8	1	13min 12,65; max 13,35	5,6min 5,36; max 5,84	≈ 6,6min —; max —	8min 7,64; max 8	≥ 0,4min 0,4; max —	≤ 9,2min —; max 9,2	≤ 3min —; max 3	≤ 0,86min —; max 0,86	≤ 0,36296min —; max 0,36296	2min 2,06; max 2,31	3,26…3,74min 3,26; max 3,74	12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70
10	1,5	16min 15,65; max 16,35	7min 6,71; max 7,29	≈ 8,1min —; max —	10min 9,64; max 10	≥ 0,4min 0,4; max —	≤ 11,2min —; max 11,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,44672min —; max 0,44672	2,5min 2,56; max 2,81	3,76…4,24min 3,76; max 4,24	18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60; 65; 70
10	1,25	16min 15,65; max 16,35	7min 6,71; max 7,29	≈ 8,1min —; max —	10min 9,64; max 10	≥ 0,4min 0,4; max —	≤ 11,2min —; max 11,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,44672min —; max 0,44672	2,5min 2,56; max 2,81	3,76…4,24min 3,76; max 4,24	18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60; 65; 70
12	1,75	18min 17,65; max 18,35	8min 7,71; max 8,29	≈ 9,1min —; max —	12min 11,57; max 12	≥ 0,6min 0,6; max —	≤ 14,2min —; max 14,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,50256min —; max 0,50256	3min 3,06; max 3,31	3,96…4,44min 3,96; max 4,44	22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 *
12	1,25	18min 17,65; max 18,35	8min 7,71; max 8,29	≈ 9,1min —; max —	12min 11,57; max 12	≥ 0,6min 0,6; max —	≤ 14,2min —; max 14,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,50256min —; max 0,50256	3min 3,06; max 3,31	3,96…4,44min 3,96; max 4,44	22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 *
14	2	21min 20,58; max 21,42	9,5min 9,21; max 9,79	≈ 10,6min —; max —	14min 13,57; max 14	≥ 0,6min 0,6; max —	≤ 16,2min —; max 16,2	≤ 5min —; max 5	≤ 1,04min —; max 1,04	≤ 0,58632min —; max 0,58632	3min 3,06; max 3,31	4,26…4,74min 4,26; max 4,74	25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90
14	1,5	21min 20,58; max 21,42	9,5min 9,21; max 9,79	≈ 10,6min —; max —	14min 13,57; max 14	≥ 0,6min 0,6; max —	≤ 16,2min —; max 16,2	≤ 4min —; max 4	≤ 1,04min —; max 1,04	≤ 0,58632min —; max 0,58632	3min 3,06; max 3,31	4,26…4,74min 4,26; max 4,74	25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90
16	2	24min 23,58; max 24,42	11min 10,65; max 11,35	≈ 12,1min —; max —	16min 15,57; max 16	≥ 0,6min 0,6; max —	≤ 18,2min —; max 18,2	≤ 5min —; max 5	≤ 1,04min —; max 1,04	≤ 0,67008min —; max 0,67008	4min 4,07; max 4,37	не установленоmin —; max —	30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 ; 100
16	1,5	24min 23,58; max 24,42	11min 10,65; max 11,35	≈ 12,1min —; max —	16min 15,57; max 16	≥ 0,6min 0,6; max —	≤ 18,2min —; max 18,2	≤ 4min —; max 4	≤ 1,04min —; max 1,04	≤ 0,67008min —; max 0,67008	4min 4,07; max 4,37	не установленоmin —; max —	30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 ; 100
18	2,5	27min 26,58; max 27,42	12min 11,65; max 12,35	≈ 13,6min —; max —	18min 17,57; max 18	≥ 0,6min 0,6; max —	≤ 20,2min —; max 20,2	≤ 6min —; max 6	≤ 1,04min —; max 1,04	≤ 0,75384min —; max 0,75384	4min 4,07; max 4,37	не установленоmin —; max —	35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 *; 100; 110
18	1,5	27min 26,58; max 27,42	12min 11,65; max 12,35	≈ 13,6min —; max —	18min 17,57; max 18	≥ 0,6min 0,6; max —	≤ 20,2min —; max 20,2	≤ 4min —; max 4	≤ 1,04min —; max 1,04	≤ 0,75384min —; max 0,75384	4min 4,07; max 4,37	не установленоmin —; max —	35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 *; 100; 110
20	2,5	30min 29,58; max 30,42	14min 13,65; max 14,35	≈ 15,1min —; max —	20min 19,48; max 20	≥ 0,8min 0,8; max —	≤ 22,4min —; max 22,4	≤ 6min —; max 6	≤ 1,04min —; max 1,04	≤ 0,8376min —; max 0,8376	5min 5,07; max 5,37	5,76…6,24min 5,76; max 6,24	40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 ; 100; 110; 120
20	1,5	30min 29,58; max 30,42	14min 13,65; max 14,35	≈ 15,1min —; max —	20min 19,48; max 20	≥ 0,8min 0,8; max —	≤ 22,4min —; max 22,4	≤ 4min —; max 4	≤ 1,04min —; max 1,04	≤ 0,8376min —; max 0,8376	5min 5,07; max 5,37	5,76…6,24min 5,76; max 6,24	40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 ; 100; 110; 120

Длины, пределы, ls и lg по каждой строке

d / P	l	min	max	Исполнение резьбы	b	ls	lg
М1×0,25	2	1,5	2,5	До головки	не применяется	не применяется	≤ 0,6
М1×0,25	2,5	2	3	До головки	не применяется	не применяется	≤ 0,6
М1×0,25	3	2,5	3,5	До головки	не применяется	не применяется	≤ 0,6
М1×0,25	3,5	2,9	4,1	До головки	не применяется	не применяется	≤ 0,6
М1×0,25	4	3,4	4,6	До головки	не применяется	не применяется	≤ 0,6
М1×0,25	5	4,4	5,6	До головки	не применяется	не применяется	≤ 0,6
М1,2×0,25	2	1,5	2,5	До головки	не применяется	не применяется	≤ 0,6
М1,2×0,25	2,5	2	3	До головки	не применяется	не применяется	≤ 0,6
М1,2×0,25	3	2,5	3,5	До головки	не применяется	не применяется	≤ 0,6
М1,2×0,25	3,5	2,9	4,1	До головки	не применяется	не применяется	≤ 0,6
М1,2×0,25	4	3,4	4,6	До головки	не применяется	не применяется	≤ 0,6
М1,2×0,25	5	4,4	5,6	До головки	не применяется	не применяется	≤ 0,6
М1,2×0,25	6	5,4	6,6	До головки	не применяется	не применяется	≤ 0,6
М1,2×0,25	7	6,25	7,75	До головки	не применяется	не применяется	≤ 0,6
М1,4×0,3	2	1,5	2,5	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	2,5	2	3	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	3	2,5	3,5	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	3,5	2,9	4,1	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	4	3,4	4,6	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	5	4,4	5,6	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	6	5,4	6,6	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	7	6,25	7,75	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	8	7,25	8,75	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	9	8,25	9,75	До головки	не применяется	не применяется	≤ 0,7
М1,4×0,3	10	9,25	10,75	Частичная	9	0,3	1
М1,4×0,3	11	10,1	11,9	Частичная	9	1,3	2
М1,6×0,35	2	1,5	2,5	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	2,5	2	3	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	3	2,5	3,5	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	3,5	2,9	4,1	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	4	3,4	4,6	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	5	4,4	5,6	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	6	5,4	6,6	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	7	6,25	7,75	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	8	7,25	8,75	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	9	8,25	9,75	До головки	не применяется	не применяется	≤ 0,8
М1,6×0,35	10	9,25	10,75	Частичная	9	0,2	1
М1,6×0,35	11	10,1	11,9	Частичная	9	1,2	2
М1,6×0,35	12	11,1	12,9	Частичная	9	2,2	3
М1,6×0,35	13	12,1	13,9	Частичная	9	3,2	4
М1,6×0,35	14	13,1	14,9	Частичная	9	4,2	5
М2×0,4	2,5	2	3	До головки	не применяется	не применяется	≤ 1
М2×0,4	3	2,5	3,5	До головки	не применяется	не применяется	≤ 1
М2×0,4	3,5	2,9	4,1	До головки	не применяется	не применяется	≤ 1
М2×0,4	4	3,4	4,6	До головки	не применяется	не применяется	≤ 1
М2×0,4	5	4,4	5,6	До головки	не применяется	не применяется	≤ 1
М2×0,4	6	5,4	6,6	До головки	не применяется	не применяется	≤ 1
М2×0,4	7	6,25	7,75	До головки	не применяется	не применяется	≤ 1
М2×0,4	8	7,25	8,75	До головки	не применяется	не применяется	≤ 1
М2×0,4	9	8,25	9,75	До головки	не применяется	не применяется	≤ 1
М2×0,4	10	9,25	10,75	До головки	не применяется	не применяется	≤ 1
М2×0,4	11	10,1	11,9	Частичная	10	0	1
М2×0,4	12	11,1	12,9	Частичная	10	1	2
М2×0,4	13	12,1	13,9	Частичная	10	2	3
М2×0,4	14	13,1	14,9	Частичная	10	3	4
М2×0,4	16	15,1	16,9	Частичная	10	5	6
М2×0,4	18	17,1	18,9	Частичная	10	7	8
М2,5×0,45	3	2,5	3,5	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	3,5	2,9	4,1	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	4	3,4	4,6	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	5	4,4	5,6	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	6	5,4	6,6	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	7	6,25	7,75	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	8	7,25	8,75	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	9	8,25	9,75	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	10	9,25	10,75	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	11	10,1	11,9	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	12	11,1	12,9	Частичная	11	0	1
М2,5×0,45	13	12,1	13,9	Частичная	11	1	2
М2,5×0,45	14	13,1	14,9	Частичная	11	2	3
М2,5×0,45	16	15,1	16,9	Частичная	11	4	5
М2,5×0,45	18	17,1	18,9	Частичная	11	6	7
М2,5×0,45	20	18,95	21,05	Частичная	11	8	9
М2,5×0,45	22	20,95	23,05	Частичная	11	10	11
М2,5×0,45	25	23,95	26,05	Частичная	11	13	14
М3×0,5	3	2,5	3,5	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	3,5	2,9	4,1	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	4	3,4	4,6	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	5	4,4	5,6	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	6	5,4	6,6	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	7	6,25	7,75	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	8	7,25	8,75	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	9	8,25	9,75	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	10	9,25	10,75	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	11	10,1	11,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	12	11,1	12,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	13	12,1	13,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	14	13,1	14,9	Частичная	12	0,4	2
М3×0,5	16	15,1	16,9	Частичная	12	2,4	4
М3×0,5	18	17,1	18,9	Частичная	12	4,4	6
М3×0,5	20	18,95	21,05	Частичная	12	6,4	8
М3×0,5	22	20,95	23,05	Частичная	12	8,4	10
М3×0,5	25	23,95	26,05	Частичная	12	11,4	13
М3×0,5	28	26,95	29,05	Частичная	12	14,4	16
М3×0,5	30	28,95	31,05	Частичная	12	16,4	18
М3,5×0,6	4	3,4	4,6	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	5	4,4	5,6	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	6	5,4	6,6	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	7	6,25	7,75	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	8	7,25	8,75	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	9	8,25	9,75	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	10	9,25	10,75	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	11	10,1	11,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	12	11,1	12,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	13	12,1	13,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	14	13,1	14,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	16	15,1	16,9	Частичная	13	1,4	3
М3,5×0,6	18	17,1	18,9	Частичная	13	3,4	5
М3,5×0,6	20	18,95	21,05	Частичная	13	5,4	7
М3,5×0,6	22	20,95	23,05	Частичная	13	7,4	9
М3,5×0,6	25	23,95	26,05	Частичная	13	10,4	12
М3,5×0,6	28	26,95	29,05	Частичная	13	13,4	15
М3,5×0,6	30	28,95	31,05	Частичная	13	15,4	17
М3,5×0,6	32	30,75	33,25	Частичная	13	17,4	19
М3,5×0,6	35	33,75	36,25	Частичная	13	20,4	22
М4×0,7	4	3,4	4,6	До головки	не применяется	не применяется	≤ 2
М4×0,7	5	4,4	5,6	До головки	не применяется	не применяется	≤ 2
М4×0,7	6	5,4	6,6	До головки	не применяется	не применяется	≤ 2
М4×0,7	7	6,25	7,75	До головки	не применяется	не применяется	≤ 2
М4×0,7	8	7,25	8,75	До головки	не применяется	не применяется	≤ 2
М4×0,7	9	8,25	9,75	До головки	не применяется	не применяется	≤ 2
М4×0,7	10	9,25	10,75	До головки	не применяется	не применяется	≤ 2
М4×0,7	11	10,1	11,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	12	11,1	12,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	13	12,1	13,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	14	13,1	14,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	16	15,1	16,9	Частичная	14	0	2
М4×0,7	18	17,1	18,9	Частичная	14	2	4
М4×0,7	20	18,95	21,05	Частичная	14	4	6
М4×0,7	22	20,95	23,05	Частичная	14	6	8
М4×0,7	25	23,95	26,05	Частичная	14	9	11
М4×0,7	28	26,95	29,05	Частичная	14	12	14
М4×0,7	30	28,95	31,05	Частичная	14	14	16
М4×0,7	32	30,75	33,25	Частичная	14	16	18
М4×0,7	35	33,75	36,25	Частичная	14	19	21
М4×0,7	38	36,75	39,25	Частичная	14	22	24
М4×0,7	40	38,75	41,25	Частичная	14	24	26
М5×0,8	6	5,4	6,6	До головки	не применяется	не применяется	≤ 3
М5×0,8	7	6,25	7,75	До головки	не применяется	не применяется	≤ 3
М5×0,8	8	7,25	8,75	До головки	не применяется	не применяется	≤ 3
М5×0,8	9	8,25	9,75	До головки	не применяется	не применяется	≤ 3
М5×0,8	10	9,25	10,75	До головки	не применяется	не применяется	≤ 3
М5×0,8	11	10,1	11,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	12	11,1	12,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	13	12,1	13,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	14	13,1	14,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	16	15,1	16,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	18	17,1	18,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	20	18,95	21,05	Частичная	16	1	4
М5×0,8	22	20,95	23,05	Частичная	16	3	6
М5×0,8	25	23,95	26,05	Частичная	16	6	9
М5×0,8	28	26,95	29,05	Частичная	16	9	12
М5×0,8	30	28,95	31,05	Частичная	16	11	14
М5×0,8	32	30,75	33,25	Частичная	16	13	16
М5×0,8	35	33,75	36,25	Частичная	16	16	19
М5×0,8	38	36,75	39,25	Частичная	16	19	22
М5×0,8	40	38,75	41,25	Частичная	16	21	24
М5×0,8	42	40,75	43,25	Частичная	16	23	26
М5×0,8	45	43,75	46,25	Частичная	16	26	29
М5×0,8	48	46,75	49,25	Частичная	16	29	32
М5×0,8	50	48,75	51,25	Частичная	16	31	34
М6×1	7	6,25	7,75	До головки	не применяется	не применяется	≤ 3
М6×1	8	7,25	8,75	До головки	не применяется	не применяется	≤ 3
М6×1	9	8,25	9,75	До головки	не применяется	не применяется	≤ 3
М6×1	10	9,25	10,75	До головки	не применяется	не применяется	≤ 3
М6×1	11	10,1	11,9	До головки	не применяется	не применяется	≤ 3
М6×1	12	11,1	12,9	До головки	не применяется	не применяется	≤ 3
М6×1	13	12,1	13,9	До головки	не применяется	не применяется	≤ 3
М6×1	14	13,1	14,9	До головки	не применяется	не применяется	≤ 3
М6×1	16	15,1	16,9	До головки	не применяется	не применяется	≤ 3
М6×1	18	17,1	18,9	До головки	не применяется	не применяется	≤ 3
М6×1	20	18,95	21,05	До головки	не применяется	не применяется	≤ 3
М6×1	22	20,95	23,05	Частичная	18	1	4
М6×1	25	23,95	26,05	Частичная	18	4	7
М6×1	28	26,95	29,05	Частичная	18	7	10
М6×1	30	28,95	31,05	Частичная	18	9	12
М6×1	32	30,75	33,25	Частичная	18	11	14
М6×1	35	33,75	36,25	Частичная	18	14	17
М6×1	38	36,75	39,25	Частичная	18	17	20
М6×1	40	38,75	41,25	Частичная	18	19	22
М6×1	42	40,75	43,25	Частичная	18	21	24
М6×1	45	43,75	46,25	Частичная	18	24	27
М6×1	48	46,75	49,25	Частичная	18	27	30
М6×1	50	48,75	51,25	Частичная	18	29	32
М6×1	55	53,5	56,5	Частичная	18	34	37
М6×1	60	58,5	61,5	Частичная	18	39	42
М8×1,25	12	11,1	12,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	13	12,1	13,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	14	13,1	14,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	16	15,1	16,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	18	17,1	18,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	20	18,95	21,05	До головки	не применяется	не применяется	≤ 4
М8×1,25	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М8×1,25	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М8×1,25	28	26,95	29,05	Частичная	22	2	6
М8×1,25	30	28,95	31,05	Частичная	22	4	8
М8×1,25	32	30,75	33,25	Частичная	22	6	10
М8×1,25	35	33,75	36,25	Частичная	22	9	13
М8×1,25	38	36,75	39,25	Частичная	22	12	16
М8×1,25	40	38,75	41,25	Частичная	22	14	18
М8×1,25	42	40,75	43,25	Частичная	22	16	20
М8×1,25	45	43,75	46,25	Частичная	22	19	23
М8×1,25	48	46,75	49,25	Частичная	22	22	26
М8×1,25	50	48,75	51,25	Частичная	22	24	28
М8×1,25	55	53,5	56,5	Частичная	22	29	33
М8×1,25	60	58,5	61,5	Частичная	22	34	38
М8×1,25	65	63,5	66,5	Частичная	22	39	43
М8×1,25	70	68,5	71,5	Частичная	22	44	48
М8×1	12	11,1	12,9	До головки	не применяется	не применяется	≤ 3
М8×1	13	12,1	13,9	До головки	не применяется	не применяется	≤ 3
М8×1	14	13,1	14,9	До головки	не применяется	не применяется	≤ 3
М8×1	16	15,1	16,9	До головки	не применяется	не применяется	≤ 3
М8×1	18	17,1	18,9	До головки	не применяется	не применяется	≤ 3
М8×1	20	18,95	21,05	До головки	не применяется	не применяется	≤ 3
М8×1	22	20,95	23,05	До головки	не применяется	не применяется	≤ 3
М8×1	25	23,95	26,05	Частичная	22	0	3
М8×1	28	26,95	29,05	Частичная	22	3	6
М8×1	30	28,95	31,05	Частичная	22	5	8
М8×1	32	30,75	33,25	Частичная	22	7	10
М8×1	35	33,75	36,25	Частичная	22	10	13
М8×1	38	36,75	39,25	Частичная	22	13	16
М8×1	40	38,75	41,25	Частичная	22	15	18
М8×1	42	40,75	43,25	Частичная	22	17	20
М8×1	45	43,75	46,25	Частичная	22	20	23
М8×1	48	46,75	49,25	Частичная	22	23	26
М8×1	50	48,75	51,25	Частичная	22	25	28
М8×1	55	53,5	56,5	Частичная	22	30	33
М8×1	60	58,5	61,5	Частичная	22	35	38
М8×1	65	63,5	66,5	Частичная	22	40	43
М8×1	70	68,5	71,5	Частичная	22	45	48
М10×1,5	18	17,1	18,9	До головки	не применяется	не применяется	≤ 4
М10×1,5	20	18,95	21,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	30	28,95	31,05	Частичная	26	0	4
М10×1,5	32	30,75	33,25	Частичная	26	2	6
М10×1,5	35	33,75	36,25	Частичная	26	5	9
М10×1,5	38	36,75	39,25	Частичная	26	8	12
М10×1,5	40	38,75	41,25	Частичная	26	10	14
М10×1,5	42	40,75	43,25	Частичная	26	12	16
М10×1,5	45	43,75	46,25	Частичная	26	15	19
М10×1,5	48	46,75	49,25	Частичная	26	18	22
М10×1,5	50	48,75	51,25	Частичная	26	20	24
М10×1,5	55	53,5	56,5	Частичная	26	25	29
М10×1,5	60	58,5	61,5	Частичная	26	30	34
М10×1,5	65	63,5	66,5	Частичная	26	35	39
М10×1,5	70	68,5	71,5	Частичная	26	40	44
М10×1,25	18	17,1	18,9	До головки	не применяется	не применяется	≤ 4
М10×1,25	20	18,95	21,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	30	28,95	31,05	Частичная	26	0	4
М10×1,25	32	30,75	33,25	Частичная	26	2	6
М10×1,25	35	33,75	36,25	Частичная	26	5	9
М10×1,25	38	36,75	39,25	Частичная	26	8	12
М10×1,25	40	38,75	41,25	Частичная	26	10	14
М10×1,25	42	40,75	43,25	Частичная	26	12	16
М10×1,25	45	43,75	46,25	Частичная	26	15	19
М10×1,25	48	46,75	49,25	Частичная	26	18	22
М10×1,25	50	48,75	51,25	Частичная	26	20	24
М10×1,25	55	53,5	56,5	Частичная	26	25	29
М10×1,25	60	58,5	61,5	Частичная	26	30	34
М10×1,25	65	63,5	66,5	Частичная	26	35	39
М10×1,25	70	68,5	71,5	Частичная	26	40	44
М12×1,75	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М12×1,75	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М12×1,75	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М12×1,75	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М12×1,75	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М12×1,75	35	33,75	36,25	Частичная	30	1	5
М12×1,75	38	36,75	39,25	Частичная	30	4	8
М12×1,75	40	38,75	41,25	Частичная	30	6	10
М12×1,75	42	40,75	43,25	Частичная	30	8	12
М12×1,75	45	43,75	46,25	Частичная	30	11	15
М12×1,75	48	46,75	49,25	Частичная	30	14	18
М12×1,75	50	48,75	51,25	Частичная	30	16	20
М12×1,75	55	53,5	56,5	Частичная	30	21	25
М12×1,75	60	58,5	61,5	Частичная	30	26	30
М12×1,75	65	63,5	66,5	Частичная	30	31	35
М12×1,75	70	68,5	71,5	Частичная	30	36	40
М12×1,75	75	73,5	76,5	Частичная	30	41	45
М12×1,75	80	78,5	81,5	Частичная	30	46	50
М12×1,75	85	83,25	86,75	Частичная	30	51	55
М12×1,25	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М12×1,25	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М12×1,25	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М12×1,25	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М12×1,25	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М12×1,25	35	33,75	36,25	Частичная	30	1	5
М12×1,25	38	36,75	39,25	Частичная	30	4	8
М12×1,25	40	38,75	41,25	Частичная	30	6	10
М12×1,25	42	40,75	43,25	Частичная	30	8	12
М12×1,25	45	43,75	46,25	Частичная	30	11	15
М12×1,25	48	46,75	49,25	Частичная	30	14	18
М12×1,25	50	48,75	51,25	Частичная	30	16	20
М12×1,25	55	53,5	56,5	Частичная	30	21	25
М12×1,25	60	58,5	61,5	Частичная	30	26	30
М12×1,25	65	63,5	66,5	Частичная	30	31	35
М12×1,25	70	68,5	71,5	Частичная	30	36	40
М12×1,25	75	73,5	76,5	Частичная	30	41	45
М12×1,25	80	78,5	81,5	Частичная	30	46	50
М12×1,25	85	83,25	86,75	Частичная	30	51	55
М14×2	25	23,95	26,05	До головки	не применяется	не применяется	≤ 5
М14×2	28	26,95	29,05	До головки	не применяется	не применяется	≤ 5
М14×2	30	28,95	31,05	До головки	не применяется	не применяется	≤ 5
М14×2	32	30,75	33,25	До головки	не применяется	не применяется	≤ 5
М14×2	35	33,75	36,25	До головки	не применяется	не применяется	≤ 5
М14×2	38	36,75	39,25	До головки	не применяется	не применяется	≤ 5
М14×2	40	38,75	41,25	Частичная	34	1	6
М14×2	42	40,75	43,25	Частичная	34	3	8
М14×2	45	43,75	46,25	Частичная	34	6	11
М14×2	48	46,75	49,25	Частичная	34	9	14
М14×2	50	48,75	51,25	Частичная	34	11	16
М14×2	55	53,5	56,5	Частичная	34	16	21
М14×2	60	58,5	61,5	Частичная	34	21	26
М14×2	65	63,5	66,5	Частичная	34	26	31
М14×2	70	68,5	71,5	Частичная	34	31	36
М14×2	75	73,5	76,5	Частичная	34	36	41
М14×2	80	78,5	81,5	Частичная	34	41	46
М14×2	85	83,25	86,75	Частичная	34	46	51
М14×2	90	88,25	91,75	Частичная	34	51	56
М14×1,5	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М14×1,5	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М14×1,5	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М14×1,5	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М14×1,5	35	33,75	36,25	До головки	не применяется	не применяется	≤ 4
М14×1,5	38	36,75	39,25	Частичная	34	0	4
М14×1,5	40	38,75	41,25	Частичная	34	2	6
М14×1,5	42	40,75	43,25	Частичная	34	4	8
М14×1,5	45	43,75	46,25	Частичная	34	7	11
М14×1,5	48	46,75	49,25	Частичная	34	10	14
М14×1,5	50	48,75	51,25	Частичная	34	12	16
М14×1,5	55	53,5	56,5	Частичная	34	17	21
М14×1,5	60	58,5	61,5	Частичная	34	22	26
М14×1,5	65	63,5	66,5	Частичная	34	27	31
М14×1,5	70	68,5	71,5	Частичная	34	32	36
М14×1,5	75	73,5	76,5	Частичная	34	37	41
М14×1,5	80	78,5	81,5	Частичная	34	42	46
М14×1,5	85	83,25	86,75	Частичная	34	47	51
М14×1,5	90	88,25	91,75	Частичная	34	52	56
М16×2	30	28,95	31,05	До головки	не применяется	не применяется	≤ 5
М16×2	32	30,75	33,25	До головки	не применяется	не применяется	≤ 5
М16×2	35	33,75	36,25	До головки	не применяется	не применяется	≤ 5
М16×2	38	36,75	39,25	До головки	не применяется	не применяется	≤ 5
М16×2	40	38,75	41,25	До головки	не применяется	не применяется	≤ 5
М16×2	42	40,75	43,25	До головки	не применяется	не применяется	≤ 5
М16×2	45	43,75	46,25	Частичная	38	2	7
М16×2	48	46,75	49,25	Частичная	38	5	10
М16×2	50	48,75	51,25	Частичная	38	7	12
М16×2	55	53,5	56,5	Частичная	38	12	17
М16×2	60	58,5	61,5	Частичная	38	17	22
М16×2	65	63,5	66,5	Частичная	38	22	27
М16×2	70	68,5	71,5	Частичная	38	27	32
М16×2	75	73,5	76,5	Частичная	38	32	37
М16×2	80	78,5	81,5	Частичная	38	37	42
М16×2	85	83,25	86,75	Частичная	38	42	47
М16×2	90	88,25	91,75	Частичная	38	47	52
М16×2	95	93,25	96,75	Частичная	38	52	57
М16×2	100	98,25	101,75	Частичная	38	57	62
М16×1,5	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М16×1,5	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М16×1,5	35	33,75	36,25	До головки	не применяется	не применяется	≤ 4
М16×1,5	38	36,75	39,25	До головки	не применяется	не применяется	≤ 4
М16×1,5	40	38,75	41,25	До головки	не применяется	не применяется	≤ 4
М16×1,5	42	40,75	43,25	Частичная	38	0	4
М16×1,5	45	43,75	46,25	Частичная	38	3	7
М16×1,5	48	46,75	49,25	Частичная	38	6	10
М16×1,5	50	48,75	51,25	Частичная	38	8	12
М16×1,5	55	53,5	56,5	Частичная	38	13	17
М16×1,5	60	58,5	61,5	Частичная	38	18	22
М16×1,5	65	63,5	66,5	Частичная	38	23	27
М16×1,5	70	68,5	71,5	Частичная	38	28	32
М16×1,5	75	73,5	76,5	Частичная	38	33	37
М16×1,5	80	78,5	81,5	Частичная	38	38	42
М16×1,5	85	83,25	86,75	Частичная	38	43	47
М16×1,5	90	88,25	91,75	Частичная	38	48	52
М16×1,5	95	93,25	96,75	Частичная	38	53	57
М16×1,5	100	98,25	101,75	Частичная	38	58	62
М18×2,5	35	33,75	36,25	До головки	не применяется	не применяется	≤ 6
М18×2,5	38	36,75	39,25	До головки	не применяется	не применяется	≤ 6
М18×2,5	40	38,75	41,25	До головки	не применяется	не применяется	≤ 6
М18×2,5	42	40,75	43,25	До головки	не применяется	не применяется	≤ 6
М18×2,5	45	43,75	46,25	До головки	не применяется	не применяется	≤ 6
М18×2,5	48	46,75	49,25	Частичная	42	0	6
М18×2,5	50	48,75	51,25	Частичная	42	2	8
М18×2,5	55	53,5	56,5	Частичная	42	7	13
М18×2,5	60	58,5	61,5	Частичная	42	12	18
М18×2,5	65	63,5	66,5	Частичная	42	17	23
М18×2,5	70	68,5	71,5	Частичная	42	22	28
М18×2,5	75	73,5	76,5	Частичная	42	27	33
М18×2,5	80	78,5	81,5	Частичная	42	32	38
М18×2,5	85	83,25	86,75	Частичная	42	37	43
М18×2,5	90	88,25	91,75	Частичная	42	42	48
М18×2,5	95	93,25	96,75	Частичная	42	47	53
М18×2,5	100	98,25	101,75	Частичная	42	52	58
М18×2,5	110	108,25	111,75	Частичная	42	62	68
М18×1,5	35	33,75	36,25	До головки	не применяется	не применяется	≤ 4
М18×1,5	38	36,75	39,25	До головки	не применяется	не применяется	≤ 4
М18×1,5	40	38,75	41,25	До головки	не применяется	не применяется	≤ 4
М18×1,5	42	40,75	43,25	До головки	не применяется	не применяется	≤ 4
М18×1,5	45	43,75	46,25	До головки	не применяется	не применяется	≤ 4
М18×1,5	48	46,75	49,25	Частичная	42	2	6
М18×1,5	50	48,75	51,25	Частичная	42	4	8
М18×1,5	55	53,5	56,5	Частичная	42	9	13
М18×1,5	60	58,5	61,5	Частичная	42	14	18
М18×1,5	65	63,5	66,5	Частичная	42	19	23
М18×1,5	70	68,5	71,5	Частичная	42	24	28
М18×1,5	75	73,5	76,5	Частичная	42	29	33
М18×1,5	80	78,5	81,5	Частичная	42	34	38
М18×1,5	85	83,25	86,75	Частичная	42	39	43
М18×1,5	90	88,25	91,75	Частичная	42	44	48
М18×1,5	95	93,25	96,75	Частичная	42	49	53
М18×1,5	100	98,25	101,75	Частичная	42	54	58
М18×1,5	110	108,25	111,75	Частичная	42	64	68
М20×2,5	40	38,75	41,25	До головки	не применяется	не применяется	≤ 6
М20×2,5	42	40,75	43,25	До головки	не применяется	не применяется	≤ 6
М20×2,5	45	43,75	46,25	До головки	не применяется	не применяется	≤ 6
М20×2,5	48	46,75	49,25	До головки	не применяется	не применяется	≤ 6
М20×2,5	50	48,75	51,25	До головки	не применяется	не применяется	≤ 6
М20×2,5	55	53,5	56,5	Частичная	46	3	9
М20×2,5	60	58,5	61,5	Частичная	46	8	14
М20×2,5	65	63,5	66,5	Частичная	46	13	19
М20×2,5	70	68,5	71,5	Частичная	46	18	24
М20×2,5	75	73,5	76,5	Частичная	46	23	29
М20×2,5	80	78,5	81,5	Частичная	46	28	34
М20×2,5	85	83,25	86,75	Частичная	46	33	39
М20×2,5	90	88,25	91,75	Частичная	46	38	44
М20×2,5	95	93,25	96,75	Частичная	46	43	49
М20×2,5	100	98,25	101,75	Частичная	46	48	54
М20×2,5	110	108,25	111,75	Частичная	46	58	64
М20×2,5	120	118,25	121,75	Частичная	46	68	74
М20×1,5	40	38,75	41,25	До головки	не применяется	не применяется	≤ 4
М20×1,5	42	40,75	43,25	До головки	не применяется	не применяется	≤ 4
М20×1,5	45	43,75	46,25	До головки	не применяется	не применяется	≤ 4
М20×1,5	48	46,75	49,25	До головки	не применяется	не применяется	≤ 4
М20×1,5	50	48,75	51,25	Частичная	46	0	4
М20×1,5	55	53,5	56,5	Частичная	46	5	9
М20×1,5	60	58,5	61,5	Частичная	46	10	14
М20×1,5	65	63,5	66,5	Частичная	46	15	19
М20×1,5	70	68,5	71,5	Частичная	46	20	24
М20×1,5	75	73,5	76,5	Частичная	46	25	29
М20×1,5	80	78,5	81,5	Частичная	46	30	34
М20×1,5	85	83,25	86,75	Частичная	46	35	39
М20×1,5	90	88,25	91,75	Частичная	46	40	44
М20×1,5	95	93,25	96,75	Частичная	46	45	49
М20×1,5	100	98,25	101,75	Частичная	46	50	54
М20×1,5	110	108,25	111,75	Частичная	46	60	64
М20×1,5	120	118,25	121,75	Частичная	46	70	74

* Непредпочтительный размер. Прочерк не является нулём.

ГОСТ 17473-80, изд. 2006 + поправка 2010 · Исп. 1 — прямой шлиц; класс B; удлинённая длина резьбы; нормальный недорез — таблицы всего принятого ряда

d	P	DДиаметр головки	kВысота головки	R₁Радиус сферы головки	d₁Диаметр полного гладкого стержня	RРадиус под головкой	daДиаметр перехода под головкой	aНормальный недорез наружной резьбы	LkСоосность головки относительно резьбы	LRПерпендикулярность опоры	nШирина прямого шлица	hГлубина прямого шлица	Длины l
2	0,4	3,8min 3,56; max 4,04	1,4min 1,2; max 1,6	≈ 2min —; max —	2min 1,75; max 2	≥ 0,1min 0,1; max —	не установленоmin —; max —	≤ 1min —; max 1	≤ 0,6min —; max 0,6	≤ 0,1061min —; max 0,1061	0,5min 0,56; max 0,7	0,75…1,05min 0,75; max 1,05	2,5 ; 3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 *
2,5	0,45	4,5min 4,26; max 4,74	1,7min 1,5; max 1,9	≈ 2,4min —; max —	2,5min 2,25; max 2,5	≥ 0,1min 0,1; max —	≤ 3,1min —; max 3,1	≤ 1min —; max 1	≤ 0,6min —; max 0,6	≤ 0,12564min —; max 0,12564	0,6min 0,66; max 0,8	0,9…1,3min 0,9; max 1,3	3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 *; 25
3	0,5	5,5min 5,26; max 5,74	2,1min 1,9; max 2,3	≈ 2,9min —; max —	3min 2,75; max 3	≥ 0,1min 0,1; max —	≤ 3,6min —; max 3,6	≤ 1,6min —; max 1,6	≤ 0,6min —; max 0,6	≤ 0,15356min —; max 0,15356	0,8min 0,86; max 1	1…1,4min 1; max 1,4	3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30
3,5	0,6	6min 5,76; max 6,24	2,4min 2,2; max 2,6	≈ 3,1min —; max —	3,5min 3,2; max 3,5	≥ 0,1min 0,1; max —	≤ 4,1min —; max 4,1	≤ 1,6min —; max 1,6	≤ 0,6min —; max 0,6	≤ 0,16752min —; max 0,16752	0,8min 0,86; max 1	1,3…1,7min 1,3; max 1,7	4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35
4	0,7	7min 6,71; max 7,29	2,8min 2,6; max 3	≈ 3,6min —; max —	4min 3,7; max 4	≥ 0,2min 0,2; max —	≤ 4,7min —; max 4,7	≤ 2min —; max 2	≤ 0,72min —; max 0,72	≤ 0,19544min —; max 0,19544	1min 1,06; max 1,2	1,6…2min 1,6; max 2	4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 *; 40
5	0,8	8,5min 8,21; max 8,79	3,5min 3,26; max 3,74	≈ 4,4min —; max —	5min 4,7; max 5	≥ 0,2min 0,2; max —	≤ 5,7min —; max 5,7	≤ 3min —; max 3	≤ 0,72min —; max 0,72	≤ 0,23732min —; max 0,23732	1,2min 1,26; max 1,51	2,1…2,5min 2,1; max 2,5	6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50
6	1	10min 9,71; max 10,29	4,2min 3,96; max 4,44	≈ 5,1min —; max —	6min 5,7; max 6	≥ 0,25min 0,25; max —	≤ 6,8min —; max 6,8	≤ 3min —; max 3	≤ 0,72min —; max 0,72	≤ 0,2792min —; max 0,2792	1,6min 1,66; max 1,91	2,3…2,7min 2,3; max 2,7	7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60
8	1,25	13min 12,65; max 13,35	5,6min 5,36; max 5,84	≈ 6,6min —; max —	8min 7,64; max 8	≥ 0,4min 0,4; max —	≤ 9,2min —; max 9,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,36296min —; max 0,36296	2min 2,06; max 2,31	3,26…3,74min 3,26; max 3,74	12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70
8	1	13min 12,65; max 13,35	5,6min 5,36; max 5,84	≈ 6,6min —; max —	8min 7,64; max 8	≥ 0,4min 0,4; max —	≤ 9,2min —; max 9,2	≤ 3min —; max 3	≤ 0,86min —; max 0,86	≤ 0,36296min —; max 0,36296	2min 2,06; max 2,31	3,26…3,74min 3,26; max 3,74	12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70
10	1,5	16min 15,65; max 16,35	7min 6,71; max 7,29	≈ 8,1min —; max —	10min 9,64; max 10	≥ 0,4min 0,4; max —	≤ 11,2min —; max 11,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,44672min —; max 0,44672	2,5min 2,56; max 2,81	3,76…4,24min 3,76; max 4,24	18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60; 65; 70
10	1,25	16min 15,65; max 16,35	7min 6,71; max 7,29	≈ 8,1min —; max —	10min 9,64; max 10	≥ 0,4min 0,4; max —	≤ 11,2min —; max 11,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,44672min —; max 0,44672	2,5min 2,56; max 2,81	3,76…4,24min 3,76; max 4,24	18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60; 65; 70
12	1,75	18min 17,65; max 18,35	8min 7,71; max 8,29	≈ 9,1min —; max —	12min 11,57; max 12	≥ 0,6min 0,6; max —	≤ 14,2min —; max 14,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,50256min —; max 0,50256	3min 3,06; max 3,31	3,96…4,44min 3,96; max 4,44	22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 *
12	1,25	18min 17,65; max 18,35	8min 7,71; max 8,29	≈ 9,1min —; max —	12min 11,57; max 12	≥ 0,6min 0,6; max —	≤ 14,2min —; max 14,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,50256min —; max 0,50256	3min 3,06; max 3,31	3,96…4,44min 3,96; max 4,44	22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 *
14	2	21min 20,58; max 21,42	9,5min 9,21; max 9,79	≈ 10,6min —; max —	14min 13,57; max 14	≥ 0,6min 0,6; max —	≤ 16,2min —; max 16,2	≤ 5min —; max 5	≤ 1,04min —; max 1,04	≤ 0,58632min —; max 0,58632	3min 3,06; max 3,31	4,26…4,74min 4,26; max 4,74	25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90
14	1,5	21min 20,58; max 21,42	9,5min 9,21; max 9,79	≈ 10,6min —; max —	14min 13,57; max 14	≥ 0,6min 0,6; max —	≤ 16,2min —; max 16,2	≤ 4min —; max 4	≤ 1,04min —; max 1,04	≤ 0,58632min —; max 0,58632	3min 3,06; max 3,31	4,26…4,74min 4,26; max 4,74	25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90
16	2	24min 23,58; max 24,42	11min 10,65; max 11,35	≈ 12,1min —; max —	16min 15,57; max 16	≥ 0,6min 0,6; max —	≤ 18,2min —; max 18,2	≤ 5min —; max 5	≤ 1,04min —; max 1,04	≤ 0,67008min —; max 0,67008	4min 4,07; max 4,37	не установленоmin —; max —	30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 ; 100
16	1,5	24min 23,58; max 24,42	11min 10,65; max 11,35	≈ 12,1min —; max —	16min 15,57; max 16	≥ 0,6min 0,6; max —	≤ 18,2min —; max 18,2	≤ 4min —; max 4	≤ 1,04min —; max 1,04	≤ 0,67008min —; max 0,67008	4min 4,07; max 4,37	не установленоmin —; max —	30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 ; 100
18	2,5	27min 26,58; max 27,42	12min 11,65; max 12,35	≈ 13,6min —; max —	18min 17,57; max 18	≥ 0,6min 0,6; max —	≤ 20,2min —; max 20,2	≤ 6min —; max 6	≤ 1,04min —; max 1,04	≤ 0,75384min —; max 0,75384	4min 4,07; max 4,37	не установленоmin —; max —	35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 *; 100; 110
18	1,5	27min 26,58; max 27,42	12min 11,65; max 12,35	≈ 13,6min —; max —	18min 17,57; max 18	≥ 0,6min 0,6; max —	≤ 20,2min —; max 20,2	≤ 4min —; max 4	≤ 1,04min —; max 1,04	≤ 0,75384min —; max 0,75384	4min 4,07; max 4,37	не установленоmin —; max —	35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 *; 100; 110
20	2,5	30min 29,58; max 30,42	14min 13,65; max 14,35	≈ 15,1min —; max —	20min 19,48; max 20	≥ 0,8min 0,8; max —	≤ 22,4min —; max 22,4	≤ 6min —; max 6	≤ 1,04min —; max 1,04	≤ 0,8376min —; max 0,8376	5min 5,07; max 5,37	5,76…6,24min 5,76; max 6,24	40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 ; 100; 110; 120
20	1,5	30min 29,58; max 30,42	14min 13,65; max 14,35	≈ 15,1min —; max —	20min 19,48; max 20	≥ 0,8min 0,8; max —	≤ 22,4min —; max 22,4	≤ 4min —; max 4	≤ 1,04min —; max 1,04	≤ 0,8376min —; max 0,8376	5min 5,07; max 5,37	5,76…6,24min 5,76; max 6,24	40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 ; 90; 95 ; 100; 110; 120

Длины, пределы, ls и lg по каждой строке

d / P	l	min	max	Исполнение резьбы	b	ls	lg
М2×0,4	2,5	2	3	До головки	не применяется	не применяется	≤ 1
М2×0,4	3	2,5	3,5	До головки	не применяется	не применяется	≤ 1
М2×0,4	3,5	2,9	4,1	До головки	не применяется	не применяется	≤ 1
М2×0,4	4	3,4	4,6	До головки	не применяется	не применяется	≤ 1
М2×0,4	5	4,4	5,6	До головки	не применяется	не применяется	≤ 1
М2×0,4	6	5,4	6,6	До головки	не применяется	не применяется	≤ 1
М2×0,4	7	6,25	7,75	До головки	не применяется	не применяется	≤ 1
М2×0,4	8	7,25	8,75	До головки	не применяется	не применяется	≤ 1
М2×0,4	9	8,25	9,75	До головки	не применяется	не применяется	≤ 1
М2×0,4	10	9,25	10,75	До головки	не применяется	не применяется	≤ 1
М2×0,4	11	10,1	11,9	До головки	не применяется	не применяется	≤ 1
М2×0,4	12	11,1	12,9	До головки	не применяется	не применяется	≤ 1
М2×0,4	13	12,1	13,9	До головки	не применяется	не применяется	≤ 1
М2×0,4	14	13,1	14,9	До головки	не применяется	не применяется	≤ 1
М2×0,4	16	15,1	16,9	До головки	не применяется	не применяется	≤ 1
М2×0,4	18	17,1	18,9	Частичная	16	1	2
М2,5×0,45	3	2,5	3,5	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	3,5	2,9	4,1	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	4	3,4	4,6	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	5	4,4	5,6	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	6	5,4	6,6	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	7	6,25	7,75	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	8	7,25	8,75	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	9	8,25	9,75	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	10	9,25	10,75	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	11	10,1	11,9	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	12	11,1	12,9	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	13	12,1	13,9	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	14	13,1	14,9	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	16	15,1	16,9	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	18	17,1	18,9	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	20	18,95	21,05	Частичная	18	1	2
М2,5×0,45	22	20,95	23,05	Частичная	18	3	4
М2,5×0,45	25	23,95	26,05	Частичная	18	6	7
М3×0,5	3	2,5	3,5	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	3,5	2,9	4,1	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	4	3,4	4,6	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	5	4,4	5,6	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	6	5,4	6,6	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	7	6,25	7,75	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	8	7,25	8,75	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	9	8,25	9,75	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	10	9,25	10,75	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	11	10,1	11,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	12	11,1	12,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	13	12,1	13,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	14	13,1	14,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	16	15,1	16,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	18	17,1	18,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	20	18,95	21,05	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	22	20,95	23,05	Частичная	19	1,4	3
М3×0,5	25	23,95	26,05	Частичная	19	4,4	6
М3×0,5	28	26,95	29,05	Частичная	19	7,4	9
М3×0,5	30	28,95	31,05	Частичная	19	9,4	11
М3,5×0,6	4	3,4	4,6	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	5	4,4	5,6	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	6	5,4	6,6	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	7	6,25	7,75	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	8	7,25	8,75	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	9	8,25	9,75	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	10	9,25	10,75	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	11	10,1	11,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	12	11,1	12,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	13	12,1	13,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	14	13,1	14,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	16	15,1	16,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	18	17,1	18,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	20	18,95	21,05	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	22	20,95	23,05	Частичная	20	0,4	2
М3,5×0,6	25	23,95	26,05	Частичная	20	3,4	5
М3,5×0,6	28	26,95	29,05	Частичная	20	6,4	8
М3,5×0,6	30	28,95	31,05	Частичная	20	8,4	10
М3,5×0,6	32	30,75	33,25	Частичная	20	10,4	12
М3,5×0,6	35	33,75	36,25	Частичная	20	13,4	15
М4×0,7	4	3,4	4,6	До головки	не применяется	не применяется	≤ 2
М4×0,7	5	4,4	5,6	До головки	не применяется	не применяется	≤ 2
М4×0,7	6	5,4	6,6	До головки	не применяется	не применяется	≤ 2
М4×0,7	7	6,25	7,75	До головки	не применяется	не применяется	≤ 2
М4×0,7	8	7,25	8,75	До головки	не применяется	не применяется	≤ 2
М4×0,7	9	8,25	9,75	До головки	не применяется	не применяется	≤ 2
М4×0,7	10	9,25	10,75	До головки	не применяется	не применяется	≤ 2
М4×0,7	11	10,1	11,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	12	11,1	12,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	13	12,1	13,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	14	13,1	14,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	16	15,1	16,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	18	17,1	18,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	20	18,95	21,05	До головки	не применяется	не применяется	≤ 2
М4×0,7	22	20,95	23,05	До головки	не применяется	не применяется	≤ 2
М4×0,7	25	23,95	26,05	Частичная	22	1	3
М4×0,7	28	26,95	29,05	Частичная	22	4	6
М4×0,7	30	28,95	31,05	Частичная	22	6	8
М4×0,7	32	30,75	33,25	Частичная	22	8	10
М4×0,7	35	33,75	36,25	Частичная	22	11	13
М4×0,7	38	36,75	39,25	Частичная	22	14	16
М4×0,7	40	38,75	41,25	Частичная	22	16	18
М5×0,8	6	5,4	6,6	До головки	не применяется	не применяется	≤ 3
М5×0,8	7	6,25	7,75	До головки	не применяется	не применяется	≤ 3
М5×0,8	8	7,25	8,75	До головки	не применяется	не применяется	≤ 3
М5×0,8	9	8,25	9,75	До головки	не применяется	не применяется	≤ 3
М5×0,8	10	9,25	10,75	До головки	не применяется	не применяется	≤ 3
М5×0,8	11	10,1	11,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	12	11,1	12,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	13	12,1	13,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	14	13,1	14,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	16	15,1	16,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	18	17,1	18,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	20	18,95	21,05	До головки	не применяется	не применяется	≤ 3
М5×0,8	22	20,95	23,05	До головки	не применяется	не применяется	≤ 3
М5×0,8	25	23,95	26,05	До головки	не применяется	не применяется	≤ 3
М5×0,8	28	26,95	29,05	Частичная	25	0	3
М5×0,8	30	28,95	31,05	Частичная	25	2	5
М5×0,8	32	30,75	33,25	Частичная	25	4	7
М5×0,8	35	33,75	36,25	Частичная	25	7	10
М5×0,8	38	36,75	39,25	Частичная	25	10	13
М5×0,8	40	38,75	41,25	Частичная	25	12	15
М5×0,8	42	40,75	43,25	Частичная	25	14	17
М5×0,8	45	43,75	46,25	Частичная	25	17	20
М5×0,8	48	46,75	49,25	Частичная	25	20	23
М5×0,8	50	48,75	51,25	Частичная	25	22	25
М6×1	7	6,25	7,75	До головки	не применяется	не применяется	≤ 3
М6×1	8	7,25	8,75	До головки	не применяется	не применяется	≤ 3
М6×1	9	8,25	9,75	До головки	не применяется	не применяется	≤ 3
М6×1	10	9,25	10,75	До головки	не применяется	не применяется	≤ 3
М6×1	11	10,1	11,9	До головки	не применяется	не применяется	≤ 3
М6×1	12	11,1	12,9	До головки	не применяется	не применяется	≤ 3
М6×1	13	12,1	13,9	До головки	не применяется	не применяется	≤ 3
М6×1	14	13,1	14,9	До головки	не применяется	не применяется	≤ 3
М6×1	16	15,1	16,9	До головки	не применяется	не применяется	≤ 3
М6×1	18	17,1	18,9	До головки	не применяется	не применяется	≤ 3
М6×1	20	18,95	21,05	До головки	не применяется	не применяется	≤ 3
М6×1	22	20,95	23,05	До головки	не применяется	не применяется	≤ 3
М6×1	25	23,95	26,05	До головки	не применяется	не применяется	≤ 3
М6×1	28	26,95	29,05	До головки	не применяется	не применяется	≤ 3
М6×1	30	28,95	31,05	До головки	не применяется	не применяется	≤ 3
М6×1	32	30,75	33,25	Частичная	28	1	4
М6×1	35	33,75	36,25	Частичная	28	4	7
М6×1	38	36,75	39,25	Частичная	28	7	10
М6×1	40	38,75	41,25	Частичная	28	9	12
М6×1	42	40,75	43,25	Частичная	28	11	14
М6×1	45	43,75	46,25	Частичная	28	14	17
М6×1	48	46,75	49,25	Частичная	28	17	20
М6×1	50	48,75	51,25	Частичная	28	19	22
М6×1	55	53,5	56,5	Частичная	28	24	27
М6×1	60	58,5	61,5	Частичная	28	29	32
М8×1,25	12	11,1	12,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	13	12,1	13,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	14	13,1	14,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	16	15,1	16,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	18	17,1	18,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	20	18,95	21,05	До головки	не применяется	не применяется	≤ 4
М8×1,25	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М8×1,25	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М8×1,25	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М8×1,25	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М8×1,25	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М8×1,25	35	33,75	36,25	До головки	не применяется	не применяется	≤ 4
М8×1,25	38	36,75	39,25	Частичная	34	0	4
М8×1,25	40	38,75	41,25	Частичная	34	2	6
М8×1,25	42	40,75	43,25	Частичная	34	4	8
М8×1,25	45	43,75	46,25	Частичная	34	7	11
М8×1,25	48	46,75	49,25	Частичная	34	10	14
М8×1,25	50	48,75	51,25	Частичная	34	12	16
М8×1,25	55	53,5	56,5	Частичная	34	17	21
М8×1,25	60	58,5	61,5	Частичная	34	22	26
М8×1,25	65	63,5	66,5	Частичная	34	27	31
М8×1,25	70	68,5	71,5	Частичная	34	32	36
М8×1	12	11,1	12,9	До головки	не применяется	не применяется	≤ 3
М8×1	13	12,1	13,9	До головки	не применяется	не применяется	≤ 3
М8×1	14	13,1	14,9	До головки	не применяется	не применяется	≤ 3
М8×1	16	15,1	16,9	До головки	не применяется	не применяется	≤ 3
М8×1	18	17,1	18,9	До головки	не применяется	не применяется	≤ 3
М8×1	20	18,95	21,05	До головки	не применяется	не применяется	≤ 3
М8×1	22	20,95	23,05	До головки	не применяется	не применяется	≤ 3
М8×1	25	23,95	26,05	До головки	не применяется	не применяется	≤ 3
М8×1	28	26,95	29,05	До головки	не применяется	не применяется	≤ 3
М8×1	30	28,95	31,05	До головки	не применяется	не применяется	≤ 3
М8×1	32	30,75	33,25	До головки	не применяется	не применяется	≤ 3
М8×1	35	33,75	36,25	До головки	не применяется	не применяется	≤ 3
М8×1	38	36,75	39,25	Частичная	34	1	4
М8×1	40	38,75	41,25	Частичная	34	3	6
М8×1	42	40,75	43,25	Частичная	34	5	8
М8×1	45	43,75	46,25	Частичная	34	8	11
М8×1	48	46,75	49,25	Частичная	34	11	14
М8×1	50	48,75	51,25	Частичная	34	13	16
М8×1	55	53,5	56,5	Частичная	34	18	21
М8×1	60	58,5	61,5	Частичная	34	23	26
М8×1	65	63,5	66,5	Частичная	34	28	31
М8×1	70	68,5	71,5	Частичная	34	33	36
М10×1,5	18	17,1	18,9	До головки	не применяется	не применяется	≤ 4
М10×1,5	20	18,95	21,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М10×1,5	35	33,75	36,25	До головки	не применяется	не применяется	≤ 4
М10×1,5	38	36,75	39,25	До головки	не применяется	не применяется	≤ 4
М10×1,5	40	38,75	41,25	До головки	не применяется	не применяется	≤ 4
М10×1,5	42	40,75	43,25	До головки	не применяется	не применяется	≤ 4
М10×1,5	45	43,75	46,25	Частичная	40	1	5
М10×1,5	48	46,75	49,25	Частичная	40	4	8
М10×1,5	50	48,75	51,25	Частичная	40	6	10
М10×1,5	55	53,5	56,5	Частичная	40	11	15
М10×1,5	60	58,5	61,5	Частичная	40	16	20
М10×1,5	65	63,5	66,5	Частичная	40	21	25
М10×1,5	70	68,5	71,5	Частичная	40	26	30
М10×1,25	18	17,1	18,9	До головки	не применяется	не применяется	≤ 4
М10×1,25	20	18,95	21,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М10×1,25	35	33,75	36,25	До головки	не применяется	не применяется	≤ 4
М10×1,25	38	36,75	39,25	До головки	не применяется	не применяется	≤ 4
М10×1,25	40	38,75	41,25	До головки	не применяется	не применяется	≤ 4
М10×1,25	42	40,75	43,25	До головки	не применяется	не применяется	≤ 4
М10×1,25	45	43,75	46,25	Частичная	40	1	5
М10×1,25	48	46,75	49,25	Частичная	40	4	8
М10×1,25	50	48,75	51,25	Частичная	40	6	10
М10×1,25	55	53,5	56,5	Частичная	40	11	15
М10×1,25	60	58,5	61,5	Частичная	40	16	20
М10×1,25	65	63,5	66,5	Частичная	40	21	25
М10×1,25	70	68,5	71,5	Частичная	40	26	30
М12×1,75	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М12×1,75	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М12×1,75	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М12×1,75	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М12×1,75	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М12×1,75	35	33,75	36,25	До головки	не применяется	не применяется	≤ 4
М12×1,75	38	36,75	39,25	До головки	не применяется	не применяется	≤ 4
М12×1,75	40	38,75	41,25	До головки	не применяется	не применяется	≤ 4
М12×1,75	42	40,75	43,25	До головки	не применяется	не применяется	≤ 4
М12×1,75	45	43,75	46,25	До головки	не применяется	не применяется	≤ 4
М12×1,75	48	46,75	49,25	До головки	не применяется	не применяется	≤ 4
М12×1,75	50	48,75	51,25	Частичная	46	0	4
М12×1,75	55	53,5	56,5	Частичная	46	5	9
М12×1,75	60	58,5	61,5	Частичная	46	10	14
М12×1,75	65	63,5	66,5	Частичная	46	15	19
М12×1,75	70	68,5	71,5	Частичная	46	20	24
М12×1,75	75	73,5	76,5	Частичная	46	25	29
М12×1,75	80	78,5	81,5	Частичная	46	30	34
М12×1,75	85	83,25	86,75	Частичная	46	35	39
М12×1,25	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М12×1,25	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М12×1,25	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М12×1,25	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М12×1,25	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М12×1,25	35	33,75	36,25	До головки	не применяется	не применяется	≤ 4
М12×1,25	38	36,75	39,25	До головки	не применяется	не применяется	≤ 4
М12×1,25	40	38,75	41,25	До головки	не применяется	не применяется	≤ 4
М12×1,25	42	40,75	43,25	До головки	не применяется	не применяется	≤ 4
М12×1,25	45	43,75	46,25	До головки	не применяется	не применяется	≤ 4
М12×1,25	48	46,75	49,25	До головки	не применяется	не применяется	≤ 4
М12×1,25	50	48,75	51,25	Частичная	46	0	4
М12×1,25	55	53,5	56,5	Частичная	46	5	9
М12×1,25	60	58,5	61,5	Частичная	46	10	14
М12×1,25	65	63,5	66,5	Частичная	46	15	19
М12×1,25	70	68,5	71,5	Частичная	46	20	24
М12×1,25	75	73,5	76,5	Частичная	46	25	29
М12×1,25	80	78,5	81,5	Частичная	46	30	34
М12×1,25	85	83,25	86,75	Частичная	46	35	39
М14×2	25	23,95	26,05	До головки	не применяется	не применяется	≤ 5
М14×2	28	26,95	29,05	До головки	не применяется	не применяется	≤ 5
М14×2	30	28,95	31,05	До головки	не применяется	не применяется	≤ 5
М14×2	32	30,75	33,25	До головки	не применяется	не применяется	≤ 5
М14×2	35	33,75	36,25	До головки	не применяется	не применяется	≤ 5
М14×2	38	36,75	39,25	До головки	не применяется	не применяется	≤ 5
М14×2	40	38,75	41,25	До головки	не применяется	не применяется	≤ 5
М14×2	42	40,75	43,25	До головки	не применяется	не применяется	≤ 5
М14×2	45	43,75	46,25	До головки	не применяется	не применяется	≤ 5
М14×2	48	46,75	49,25	До головки	не применяется	не применяется	≤ 5
М14×2	50	48,75	51,25	До головки	не применяется	не применяется	≤ 5
М14×2	55	53,5	56,5	До головки	не применяется	не применяется	≤ 5
М14×2	60	58,5	61,5	Частичная	52	3	8
М14×2	65	63,5	66,5	Частичная	52	8	13
М14×2	70	68,5	71,5	Частичная	52	13	18
М14×2	75	73,5	76,5	Частичная	52	18	23
М14×2	80	78,5	81,5	Частичная	52	23	28
М14×2	85	83,25	86,75	Частичная	52	28	33
М14×2	90	88,25	91,75	Частичная	52	33	38
М14×1,5	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М14×1,5	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М14×1,5	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М14×1,5	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М14×1,5	35	33,75	36,25	До головки	не применяется	не применяется	≤ 4
М14×1,5	38	36,75	39,25	До головки	не применяется	не применяется	≤ 4
М14×1,5	40	38,75	41,25	До головки	не применяется	не применяется	≤ 4
М14×1,5	42	40,75	43,25	До головки	не применяется	не применяется	≤ 4
М14×1,5	45	43,75	46,25	До головки	не применяется	не применяется	≤ 4
М14×1,5	48	46,75	49,25	До головки	не применяется	не применяется	≤ 4
М14×1,5	50	48,75	51,25	До головки	не применяется	не применяется	≤ 4
М14×1,5	55	53,5	56,5	До головки	не применяется	не применяется	≤ 4
М14×1,5	60	58,5	61,5	Частичная	52	4	8
М14×1,5	65	63,5	66,5	Частичная	52	9	13
М14×1,5	70	68,5	71,5	Частичная	52	14	18
М14×1,5	75	73,5	76,5	Частичная	52	19	23
М14×1,5	80	78,5	81,5	Частичная	52	24	28
М14×1,5	85	83,25	86,75	Частичная	52	29	33
М14×1,5	90	88,25	91,75	Частичная	52	34	38
М16×2	30	28,95	31,05	До головки	не применяется	не применяется	≤ 5
М16×2	32	30,75	33,25	До головки	не применяется	не применяется	≤ 5
М16×2	35	33,75	36,25	До головки	не применяется	не применяется	≤ 5
М16×2	38	36,75	39,25	До головки	не применяется	не применяется	≤ 5
М16×2	40	38,75	41,25	До головки	не применяется	не применяется	≤ 5
М16×2	42	40,75	43,25	До головки	не применяется	не применяется	≤ 5
М16×2	45	43,75	46,25	До головки	не применяется	не применяется	≤ 5
М16×2	48	46,75	49,25	До головки	не применяется	не применяется	≤ 5
М16×2	50	48,75	51,25	До головки	не применяется	не применяется	≤ 5
М16×2	55	53,5	56,5	До головки	не применяется	не применяется	≤ 5
М16×2	60	58,5	61,5	До головки	не применяется	не применяется	≤ 5
М16×2	65	63,5	66,5	Частичная	58	2	7
М16×2	70	68,5	71,5	Частичная	58	7	12
М16×2	75	73,5	76,5	Частичная	58	12	17
М16×2	80	78,5	81,5	Частичная	58	17	22
М16×2	85	83,25	86,75	Частичная	58	22	27
М16×2	90	88,25	91,75	Частичная	58	27	32
М16×2	95	93,25	96,75	Частичная	58	32	37
М16×2	100	98,25	101,75	Частичная	58	37	42
М16×1,5	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М16×1,5	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М16×1,5	35	33,75	36,25	До головки	не применяется	не применяется	≤ 4
М16×1,5	38	36,75	39,25	До головки	не применяется	не применяется	≤ 4
М16×1,5	40	38,75	41,25	До головки	не применяется	не применяется	≤ 4
М16×1,5	42	40,75	43,25	До головки	не применяется	не применяется	≤ 4
М16×1,5	45	43,75	46,25	До головки	не применяется	не применяется	≤ 4
М16×1,5	48	46,75	49,25	До головки	не применяется	не применяется	≤ 4
М16×1,5	50	48,75	51,25	До головки	не применяется	не применяется	≤ 4
М16×1,5	55	53,5	56,5	До головки	не применяется	не применяется	≤ 4
М16×1,5	60	58,5	61,5	До головки	не применяется	не применяется	≤ 4
М16×1,5	65	63,5	66,5	Частичная	58	3	7
М16×1,5	70	68,5	71,5	Частичная	58	8	12
М16×1,5	75	73,5	76,5	Частичная	58	13	17
М16×1,5	80	78,5	81,5	Частичная	58	18	22
М16×1,5	85	83,25	86,75	Частичная	58	23	27
М16×1,5	90	88,25	91,75	Частичная	58	28	32
М16×1,5	95	93,25	96,75	Частичная	58	33	37
М16×1,5	100	98,25	101,75	Частичная	58	38	42
М18×2,5	35	33,75	36,25	До головки	не применяется	не применяется	≤ 6
М18×2,5	38	36,75	39,25	До головки	не применяется	не применяется	≤ 6
М18×2,5	40	38,75	41,25	До головки	не применяется	не применяется	≤ 6
М18×2,5	42	40,75	43,25	До головки	не применяется	не применяется	≤ 6
М18×2,5	45	43,75	46,25	До головки	не применяется	не применяется	≤ 6
М18×2,5	48	46,75	49,25	До головки	не применяется	не применяется	≤ 6
М18×2,5	50	48,75	51,25	До головки	не применяется	не применяется	≤ 6
М18×2,5	55	53,5	56,5	До головки	не применяется	не применяется	≤ 6
М18×2,5	60	58,5	61,5	До головки	не применяется	не применяется	≤ 6
М18×2,5	65	63,5	66,5	До головки	не применяется	не применяется	≤ 6
М18×2,5	70	68,5	71,5	Частичная	64	0	6
М18×2,5	75	73,5	76,5	Частичная	64	5	11
М18×2,5	80	78,5	81,5	Частичная	64	10	16
М18×2,5	85	83,25	86,75	Частичная	64	15	21
М18×2,5	90	88,25	91,75	Частичная	64	20	26
М18×2,5	95	93,25	96,75	Частичная	64	25	31
М18×2,5	100	98,25	101,75	Частичная	64	30	36
М18×2,5	110	108,25	111,75	Частичная	64	40	46
М18×1,5	35	33,75	36,25	До головки	не применяется	не применяется	≤ 4
М18×1,5	38	36,75	39,25	До головки	не применяется	не применяется	≤ 4
М18×1,5	40	38,75	41,25	До головки	не применяется	не применяется	≤ 4
М18×1,5	42	40,75	43,25	До головки	не применяется	не применяется	≤ 4
М18×1,5	45	43,75	46,25	До головки	не применяется	не применяется	≤ 4
М18×1,5	48	46,75	49,25	До головки	не применяется	не применяется	≤ 4
М18×1,5	50	48,75	51,25	До головки	не применяется	не применяется	≤ 4
М18×1,5	55	53,5	56,5	До головки	не применяется	не применяется	≤ 4
М18×1,5	60	58,5	61,5	До головки	не применяется	не применяется	≤ 4
М18×1,5	65	63,5	66,5	До головки	не применяется	не применяется	≤ 4
М18×1,5	70	68,5	71,5	Частичная	64	2	6
М18×1,5	75	73,5	76,5	Частичная	64	7	11
М18×1,5	80	78,5	81,5	Частичная	64	12	16
М18×1,5	85	83,25	86,75	Частичная	64	17	21
М18×1,5	90	88,25	91,75	Частичная	64	22	26
М18×1,5	95	93,25	96,75	Частичная	64	27	31
М18×1,5	100	98,25	101,75	Частичная	64	32	36
М18×1,5	110	108,25	111,75	Частичная	64	42	46
М20×2,5	40	38,75	41,25	До головки	не применяется	не применяется	≤ 6
М20×2,5	42	40,75	43,25	До головки	не применяется	не применяется	≤ 6
М20×2,5	45	43,75	46,25	До головки	не применяется	не применяется	≤ 6
М20×2,5	48	46,75	49,25	До головки	не применяется	не применяется	≤ 6
М20×2,5	50	48,75	51,25	До головки	не применяется	не применяется	≤ 6
М20×2,5	55	53,5	56,5	До головки	не применяется	не применяется	≤ 6
М20×2,5	60	58,5	61,5	До головки	не применяется	не применяется	≤ 6
М20×2,5	65	63,5	66,5	До головки	не применяется	не применяется	≤ 6
М20×2,5	70	68,5	71,5	До головки	не применяется	не применяется	≤ 6
М20×2,5	75	73,5	76,5	До головки	не применяется	не применяется	≤ 6
М20×2,5	80	78,5	81,5	Частичная	70	4	10
М20×2,5	85	83,25	86,75	Частичная	70	9	15
М20×2,5	90	88,25	91,75	Частичная	70	14	20
М20×2,5	95	93,25	96,75	Частичная	70	19	25
М20×2,5	100	98,25	101,75	Частичная	70	24	30
М20×2,5	110	108,25	111,75	Частичная	70	34	40
М20×2,5	120	118,25	121,75	Частичная	70	44	50
М20×1,5	40	38,75	41,25	До головки	не применяется	не применяется	≤ 4
М20×1,5	42	40,75	43,25	До головки	не применяется	не применяется	≤ 4
М20×1,5	45	43,75	46,25	До головки	не применяется	не применяется	≤ 4
М20×1,5	48	46,75	49,25	До головки	не применяется	не применяется	≤ 4
М20×1,5	50	48,75	51,25	До головки	не применяется	не применяется	≤ 4
М20×1,5	55	53,5	56,5	До головки	не применяется	не применяется	≤ 4
М20×1,5	60	58,5	61,5	До головки	не применяется	не применяется	≤ 4
М20×1,5	65	63,5	66,5	До головки	не применяется	не применяется	≤ 4
М20×1,5	70	68,5	71,5	До головки	не применяется	не применяется	≤ 4
М20×1,5	75	73,5	76,5	Частичная	70	1	5
М20×1,5	80	78,5	81,5	Частичная	70	6	10
М20×1,5	85	83,25	86,75	Частичная	70	11	15
М20×1,5	90	88,25	91,75	Частичная	70	16	20
М20×1,5	95	93,25	96,75	Частичная	70	21	25
М20×1,5	100	98,25	101,75	Частичная	70	26	30
М20×1,5	110	108,25	111,75	Частичная	70	36	40
М20×1,5	120	118,25	121,75	Частичная	70	46	50

* Непредпочтительный размер. Прочерк не является нулём.

ГОСТ 17473-80, изд. 2006 + поправка 2010 · Исп. 2 — крестообразный шлиц; класс A; нормальная длина резьбы; нормальный недорез — таблицы всего принятого ряда

d	P	DДиаметр головки	kВысота головки	R₁Радиус сферы головки	d₁Диаметр полного гладкого стержня	RРадиус под головкой	daДиаметр перехода под головкой	aНормальный недорез наружной резьбы	LkСоосность головки относительно резьбы	LRПерпендикулярность опоры	№Номер крестообразного шлица	mДиаметр крестообразного шлица	hГлубина крестообразного шлица	tГлубина вхождения калибра	Длины l
2	0,4	3,8min 3,5; max 3,8	1,4min 1,275; max 1,525	≈ 2min —; max —	2min 1,86; max 2	≥ 0,1min 0,1; max —	≤ 2,6min —; max 2,6	≤ 1min —; max 1	≤ 0,36min —; max 0,36	≤ 0,0532min —; max 0,0532	0min —; max —	2min —; max —	≤ 1,2min —; max 1,2	1…1,3min 1; max 1,3	2,5 ; 3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 *
2,5	0,45	4,5min 4,2; max 4,5	1,7min 1,575; max 1,825	≈ 2,4min —; max —	2,5min 2,36; max 2,5	≥ 0,1min 0,1; max —	≤ 3,1min —; max 3,1	≤ 1min —; max 1	≤ 0,36min —; max 0,36	≤ 0,063min —; max 0,063	1min —; max —	2,6min —; max —	≤ 1,3min —; max 1,3	1,1…1,4min 1,1; max 1,4	3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 *; 25
3	0,5	5,5min 5,2; max 5,5	2,1min 1,975; max 2,225	≈ 2,9min —; max —	3min 2,86; max 3	≥ 0,1min 0,1; max —	≤ 3,6min —; max 3,6	≤ 1,6min —; max 1,6	≤ 0,36min —; max 0,36	≤ 0,077min —; max 0,077	1min —; max —	3min —; max —	≤ 1,7min —; max 1,7	1,5…1,8min 1,5; max 1,8	3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30
3,5	0,6	6min 5,7; max 6	2,4min 2,275; max 2,525	≈ 3,1min —; max —	3,5min 3,32; max 3,5	≥ 0,1min 0,1; max —	≤ 4,1min —; max 4,1	≤ 1,6min —; max 1,6	≤ 0,36min —; max 0,36	≤ 0,084min —; max 0,084	2min —; max —	4,1min —; max —	≤ 1,8min —; max 1,8	1,7…2,2min 1,7; max 2,2	4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35
4	0,7	7min 6,64; max 7	2,8min 2,675; max 2,925	≈ 3,6min —; max —	4min 3,82; max 4	≥ 0,2min 0,2; max —	≤ 4,7min —; max 4,7	≤ 2min —; max 2	≤ 0,44min —; max 0,44	≤ 0,098min —; max 0,098	2min —; max —	4,6min —; max —	≤ 2,2min —; max 2,2	2…2,5min 2; max 2,5	4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 *; 40
5	0,8	8,5min 8,14; max 8,5	3,5min 3,35; max 3,65	≈ 4,4min —; max —	5min 4,82; max 5	≥ 0,2min 0,2; max —	≤ 5,7min —; max 5,7	≤ 3min —; max 3	≤ 0,44min —; max 0,44	≤ 0,119min —; max 0,119	2min —; max —	5,2min —; max —	≤ 2,8min —; max 2,8	2,6…3,1min 2,6; max 3,1	6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50
6	1	10min 9,64; max 10	4,2min 4,05; max 4,35	≈ 5,1min —; max —	6min 5,82; max 6	≥ 0,25min 0,25; max —	≤ 6,8min —; max 6,8	≤ 3min —; max 3	≤ 0,44min —; max 0,44	≤ 0,14min —; max 0,14	3min —; max —	7min —; max —	≤ 3,2min —; max 3,2	3,2…3,7min 3,2; max 3,7	7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60
8	1,25	13min 12,57; max 13	5,6min 5,45; max 5,75	≈ 6,6min —; max —	8min 7,78; max 8	≥ 0,4min 0,4; max —	≤ 9,2min —; max 9,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,182min —; max 0,182	3min —; max —	8,2min —; max —	≤ 4,6min —; max 4,6	4,6…5,1min 4,6; max 5,1	12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70
8	1	13min 12,57; max 13	5,6min 5,45; max 5,75	≈ 6,6min —; max —	8min 7,78; max 8	≥ 0,4min 0,4; max —	≤ 9,2min —; max 9,2	≤ 3min —; max 3	≤ 0,54min —; max 0,54	≤ 0,182min —; max 0,182	3min —; max —	8,2min —; max —	≤ 4,6min —; max 4,6	4,6…5,1min 4,6; max 5,1	12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70
10	1,5	16min 15,57; max 16	7min 6,82; max 7,18	≈ 8,1min —; max —	10min 9,78; max 10	≥ 0,4min 0,4; max —	≤ 11,2min —; max 11,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,224min —; max 0,224	4min —; max —	10,6min —; max —	≤ 5,6min —; max 5,6	5,8…6,3min 5,8; max 6,3	18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60; 65; 70
10	1,25	16min 15,57; max 16	7min 6,82; max 7,18	≈ 8,1min —; max —	10min 9,78; max 10	≥ 0,4min 0,4; max —	≤ 11,2min —; max 11,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,224min —; max 0,224	4min —; max —	10,6min —; max —	≤ 5,6min —; max 5,6	5,8…6,3min 5,8; max 6,3	18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60; 65; 70
12	1,75	18min 17,57; max 18	8min 7,82; max 8,18	≈ 9,1min —; max —	12min 11,73; max 12	≥ 0,6min 0,6; max —	≤ 14,2min —; max 14,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,252min —; max 0,252	4min —; max —	11,8min —; max —	≤ 6,8min —; max 6,8	7,1…7,6min 7,1; max 7,6	22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 *
12	1,25	18min 17,57; max 18	8min 7,82; max 8,18	≈ 9,1min —; max —	12min 11,73; max 12	≥ 0,6min 0,6; max —	≤ 14,2min —; max 14,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,252min —; max 0,252	4min —; max —	11,8min —; max —	≤ 6,8min —; max 6,8	7,1…7,6min 7,1; max 7,6	22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 *

Длины, пределы, ls и lg по каждой строке

d / P	l	min	max	Исполнение резьбы	b	ls	lg
М2×0,4	2,5	2,3	2,7	До головки	не применяется	не применяется	≤ 1
М2×0,4	3	2,8	3,2	До головки	не применяется	не применяется	≤ 1
М2×0,4	3,5	3,26	3,74	До головки	не применяется	не применяется	≤ 1
М2×0,4	4	3,76	4,24	До головки	не применяется	не применяется	≤ 1
М2×0,4	5	4,76	5,24	До головки	не применяется	не применяется	≤ 1
М2×0,4	6	5,76	6,24	До головки	не применяется	не применяется	≤ 1
М2×0,4	7	6,71	7,29	До головки	не применяется	не применяется	≤ 1
М2×0,4	8	7,71	8,29	До головки	не применяется	не применяется	≤ 1
М2×0,4	9	8,71	9,29	До головки	не применяется	не применяется	≤ 1
М2×0,4	10	9,71	10,29	До головки	не применяется	не применяется	≤ 1
М2×0,4	11	10,65	11,35	Частичная	10	0	1
М2×0,4	12	11,65	12,35	Частичная	10	1	2
М2×0,4	13	12,65	13,35	Частичная	10	2	3
М2×0,4	14	13,65	14,35	Частичная	10	3	4
М2×0,4	16	15,65	16,35	Частичная	10	5	6
М2×0,4	18	17,65	18,35	Частичная	10	7	8
М2,5×0,45	3	2,8	3,2	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	3,5	3,26	3,74	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	4	3,76	4,24	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	5	4,76	5,24	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	6	5,76	6,24	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	7	6,71	7,29	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	8	7,71	8,29	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	9	8,71	9,29	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	10	9,71	10,29	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	11	10,65	11,35	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	12	11,65	12,35	Частичная	11	0	1
М2,5×0,45	13	12,65	13,35	Частичная	11	1	2
М2,5×0,45	14	13,65	14,35	Частичная	11	2	3
М2,5×0,45	16	15,65	16,35	Частичная	11	4	5
М2,5×0,45	18	17,65	18,35	Частичная	11	6	7
М2,5×0,45	20	19,58	20,42	Частичная	11	8	9
М2,5×0,45	22	21,58	22,42	Частичная	11	10	11
М2,5×0,45	25	24,58	25,42	Частичная	11	13	14
М3×0,5	3	2,8	3,2	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	3,5	3,26	3,74	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	4	3,76	4,24	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	5	4,76	5,24	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	6	5,76	6,24	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	7	6,71	7,29	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	8	7,71	8,29	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	9	8,71	9,29	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	10	9,71	10,29	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	11	10,65	11,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	13	12,65	13,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	14	13,65	14,35	Частичная	12	0,4	2
М3×0,5	16	15,65	16,35	Частичная	12	2,4	4
М3×0,5	18	17,65	18,35	Частичная	12	4,4	6
М3×0,5	20	19,58	20,42	Частичная	12	6,4	8
М3×0,5	22	21,58	22,42	Частичная	12	8,4	10
М3×0,5	25	24,58	25,42	Частичная	12	11,4	13
М3×0,5	28	27,58	28,42	Частичная	12	14,4	16
М3×0,5	30	29,58	30,42	Частичная	12	16,4	18
М3,5×0,6	4	3,76	4,24	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	5	4,76	5,24	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	6	5,76	6,24	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	7	6,71	7,29	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	8	7,71	8,29	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	9	8,71	9,29	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	10	9,71	10,29	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	11	10,65	11,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	13	12,65	13,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	16	15,65	16,35	Частичная	13	1,4	3
М3,5×0,6	18	17,65	18,35	Частичная	13	3,4	5
М3,5×0,6	20	19,58	20,42	Частичная	13	5,4	7
М3,5×0,6	22	21,58	22,42	Частичная	13	7,4	9
М3,5×0,6	25	24,58	25,42	Частичная	13	10,4	12
М3,5×0,6	28	27,58	28,42	Частичная	13	13,4	15
М3,5×0,6	30	29,58	30,42	Частичная	13	15,4	17
М3,5×0,6	32	31,5	32,5	Частичная	13	17,4	19
М3,5×0,6	35	34,5	35,5	Частичная	13	20,4	22
М4×0,7	4	3,76	4,24	До головки	не применяется	не применяется	≤ 2
М4×0,7	5	4,76	5,24	До головки	не применяется	не применяется	≤ 2
М4×0,7	6	5,76	6,24	До головки	не применяется	не применяется	≤ 2
М4×0,7	7	6,71	7,29	До головки	не применяется	не применяется	≤ 2
М4×0,7	8	7,71	8,29	До головки	не применяется	не применяется	≤ 2
М4×0,7	9	8,71	9,29	До головки	не применяется	не применяется	≤ 2
М4×0,7	10	9,71	10,29	До головки	не применяется	не применяется	≤ 2
М4×0,7	11	10,65	11,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	12	11,65	12,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	13	12,65	13,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	14	13,65	14,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	16	15,65	16,35	Частичная	14	0	2
М4×0,7	18	17,65	18,35	Частичная	14	2	4
М4×0,7	20	19,58	20,42	Частичная	14	4	6
М4×0,7	22	21,58	22,42	Частичная	14	6	8
М4×0,7	25	24,58	25,42	Частичная	14	9	11
М4×0,7	28	27,58	28,42	Частичная	14	12	14
М4×0,7	30	29,58	30,42	Частичная	14	14	16
М4×0,7	32	31,5	32,5	Частичная	14	16	18
М4×0,7	35	34,5	35,5	Частичная	14	19	21
М4×0,7	38	37,5	38,5	Частичная	14	22	24
М4×0,7	40	39,5	40,5	Частичная	14	24	26
М5×0,8	6	5,76	6,24	До головки	не применяется	не применяется	≤ 3
М5×0,8	7	6,71	7,29	До головки	не применяется	не применяется	≤ 3
М5×0,8	8	7,71	8,29	До головки	не применяется	не применяется	≤ 3
М5×0,8	9	8,71	9,29	До головки	не применяется	не применяется	≤ 3
М5×0,8	10	9,71	10,29	До головки	не применяется	не применяется	≤ 3
М5×0,8	11	10,65	11,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	12	11,65	12,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	13	12,65	13,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	14	13,65	14,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	16	15,65	16,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	18	17,65	18,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	20	19,58	20,42	Частичная	16	1	4
М5×0,8	22	21,58	22,42	Частичная	16	3	6
М5×0,8	25	24,58	25,42	Частичная	16	6	9
М5×0,8	28	27,58	28,42	Частичная	16	9	12
М5×0,8	30	29,58	30,42	Частичная	16	11	14
М5×0,8	32	31,5	32,5	Частичная	16	13	16
М5×0,8	35	34,5	35,5	Частичная	16	16	19
М5×0,8	38	37,5	38,5	Частичная	16	19	22
М5×0,8	40	39,5	40,5	Частичная	16	21	24
М5×0,8	42	41,5	42,5	Частичная	16	23	26
М5×0,8	45	44,5	45,5	Частичная	16	26	29
М5×0,8	48	47,5	48,5	Частичная	16	29	32
М5×0,8	50	49,5	50,5	Частичная	16	31	34
М6×1	7	6,71	7,29	До головки	не применяется	не применяется	≤ 3
М6×1	8	7,71	8,29	До головки	не применяется	не применяется	≤ 3
М6×1	9	8,71	9,29	До головки	не применяется	не применяется	≤ 3
М6×1	10	9,71	10,29	До головки	не применяется	не применяется	≤ 3
М6×1	11	10,65	11,35	До головки	не применяется	не применяется	≤ 3
М6×1	12	11,65	12,35	До головки	не применяется	не применяется	≤ 3
М6×1	13	12,65	13,35	До головки	не применяется	не применяется	≤ 3
М6×1	14	13,65	14,35	До головки	не применяется	не применяется	≤ 3
М6×1	16	15,65	16,35	До головки	не применяется	не применяется	≤ 3
М6×1	18	17,65	18,35	До головки	не применяется	не применяется	≤ 3
М6×1	20	19,58	20,42	До головки	не применяется	не применяется	≤ 3
М6×1	22	21,58	22,42	Частичная	18	1	4
М6×1	25	24,58	25,42	Частичная	18	4	7
М6×1	28	27,58	28,42	Частичная	18	7	10
М6×1	30	29,58	30,42	Частичная	18	9	12
М6×1	32	31,5	32,5	Частичная	18	11	14
М6×1	35	34,5	35,5	Частичная	18	14	17
М6×1	38	37,5	38,5	Частичная	18	17	20
М6×1	40	39,5	40,5	Частичная	18	19	22
М6×1	42	41,5	42,5	Частичная	18	21	24
М6×1	45	44,5	45,5	Частичная	18	24	27
М6×1	48	47,5	48,5	Частичная	18	27	30
М6×1	50	49,5	50,5	Частичная	18	29	32
М6×1	55	54,4	55,6	Частичная	18	34	37
М6×1	60	59,4	60,6	Частичная	18	39	42
М8×1,25	12	11,65	12,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	13	12,65	13,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	14	13,65	14,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	16	15,65	16,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	18	17,65	18,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	20	19,58	20,42	До головки	не применяется	не применяется	≤ 4
М8×1,25	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М8×1,25	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М8×1,25	28	27,58	28,42	Частичная	22	2	6
М8×1,25	30	29,58	30,42	Частичная	22	4	8
М8×1,25	32	31,5	32,5	Частичная	22	6	10
М8×1,25	35	34,5	35,5	Частичная	22	9	13
М8×1,25	38	37,5	38,5	Частичная	22	12	16
М8×1,25	40	39,5	40,5	Частичная	22	14	18
М8×1,25	42	41,5	42,5	Частичная	22	16	20
М8×1,25	45	44,5	45,5	Частичная	22	19	23
М8×1,25	48	47,5	48,5	Частичная	22	22	26
М8×1,25	50	49,5	50,5	Частичная	22	24	28
М8×1,25	55	54,4	55,6	Частичная	22	29	33
М8×1,25	60	59,4	60,6	Частичная	22	34	38
М8×1,25	65	64,4	65,6	Частичная	22	39	43
М8×1,25	70	69,4	70,6	Частичная	22	44	48
М8×1	12	11,65	12,35	До головки	не применяется	не применяется	≤ 3
М8×1	13	12,65	13,35	До головки	не применяется	не применяется	≤ 3
М8×1	14	13,65	14,35	До головки	не применяется	не применяется	≤ 3
М8×1	16	15,65	16,35	До головки	не применяется	не применяется	≤ 3
М8×1	18	17,65	18,35	До головки	не применяется	не применяется	≤ 3
М8×1	20	19,58	20,42	До головки	не применяется	не применяется	≤ 3
М8×1	22	21,58	22,42	До головки	не применяется	не применяется	≤ 3
М8×1	25	24,58	25,42	Частичная	22	0	3
М8×1	28	27,58	28,42	Частичная	22	3	6
М8×1	30	29,58	30,42	Частичная	22	5	8
М8×1	32	31,5	32,5	Частичная	22	7	10
М8×1	35	34,5	35,5	Частичная	22	10	13
М8×1	38	37,5	38,5	Частичная	22	13	16
М8×1	40	39,5	40,5	Частичная	22	15	18
М8×1	42	41,5	42,5	Частичная	22	17	20
М8×1	45	44,5	45,5	Частичная	22	20	23
М8×1	48	47,5	48,5	Частичная	22	23	26
М8×1	50	49,5	50,5	Частичная	22	25	28
М8×1	55	54,4	55,6	Частичная	22	30	33
М8×1	60	59,4	60,6	Частичная	22	35	38
М8×1	65	64,4	65,6	Частичная	22	40	43
М8×1	70	69,4	70,6	Частичная	22	45	48
М10×1,5	18	17,65	18,35	До головки	не применяется	не применяется	≤ 4
М10×1,5	20	19,58	20,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	30	29,58	30,42	Частичная	26	0	4
М10×1,5	32	31,5	32,5	Частичная	26	2	6
М10×1,5	35	34,5	35,5	Частичная	26	5	9
М10×1,5	38	37,5	38,5	Частичная	26	8	12
М10×1,5	40	39,5	40,5	Частичная	26	10	14
М10×1,5	42	41,5	42,5	Частичная	26	12	16
М10×1,5	45	44,5	45,5	Частичная	26	15	19
М10×1,5	48	47,5	48,5	Частичная	26	18	22
М10×1,5	50	49,5	50,5	Частичная	26	20	24
М10×1,5	55	54,4	55,6	Частичная	26	25	29
М10×1,5	60	59,4	60,6	Частичная	26	30	34
М10×1,5	65	64,4	65,6	Частичная	26	35	39
М10×1,5	70	69,4	70,6	Частичная	26	40	44
М10×1,25	18	17,65	18,35	До головки	не применяется	не применяется	≤ 4
М10×1,25	20	19,58	20,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	30	29,58	30,42	Частичная	26	0	4
М10×1,25	32	31,5	32,5	Частичная	26	2	6
М10×1,25	35	34,5	35,5	Частичная	26	5	9
М10×1,25	38	37,5	38,5	Частичная	26	8	12
М10×1,25	40	39,5	40,5	Частичная	26	10	14
М10×1,25	42	41,5	42,5	Частичная	26	12	16
М10×1,25	45	44,5	45,5	Частичная	26	15	19
М10×1,25	48	47,5	48,5	Частичная	26	18	22
М10×1,25	50	49,5	50,5	Частичная	26	20	24
М10×1,25	55	54,4	55,6	Частичная	26	25	29
М10×1,25	60	59,4	60,6	Частичная	26	30	34
М10×1,25	65	64,4	65,6	Частичная	26	35	39
М10×1,25	70	69,4	70,6	Частичная	26	40	44
М12×1,75	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М12×1,75	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М12×1,75	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М12×1,75	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М12×1,75	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М12×1,75	35	34,5	35,5	Частичная	30	1	5
М12×1,75	38	37,5	38,5	Частичная	30	4	8
М12×1,75	40	39,5	40,5	Частичная	30	6	10
М12×1,75	42	41,5	42,5	Частичная	30	8	12
М12×1,75	45	44,5	45,5	Частичная	30	11	15
М12×1,75	48	47,5	48,5	Частичная	30	14	18
М12×1,75	50	49,5	50,5	Частичная	30	16	20
М12×1,75	55	54,4	55,6	Частичная	30	21	25
М12×1,75	60	59,4	60,6	Частичная	30	26	30
М12×1,75	65	64,4	65,6	Частичная	30	31	35
М12×1,75	70	69,4	70,6	Частичная	30	36	40
М12×1,75	75	74,4	75,6	Частичная	30	41	45
М12×1,75	80	79,4	80,6	Частичная	30	46	50
М12×1,75	85	84,3	85,7	Частичная	30	51	55
М12×1,25	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М12×1,25	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М12×1,25	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М12×1,25	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М12×1,25	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М12×1,25	35	34,5	35,5	Частичная	30	1	5
М12×1,25	38	37,5	38,5	Частичная	30	4	8
М12×1,25	40	39,5	40,5	Частичная	30	6	10
М12×1,25	42	41,5	42,5	Частичная	30	8	12
М12×1,25	45	44,5	45,5	Частичная	30	11	15
М12×1,25	48	47,5	48,5	Частичная	30	14	18
М12×1,25	50	49,5	50,5	Частичная	30	16	20
М12×1,25	55	54,4	55,6	Частичная	30	21	25
М12×1,25	60	59,4	60,6	Частичная	30	26	30
М12×1,25	65	64,4	65,6	Частичная	30	31	35
М12×1,25	70	69,4	70,6	Частичная	30	36	40
М12×1,25	75	74,4	75,6	Частичная	30	41	45
М12×1,25	80	79,4	80,6	Частичная	30	46	50
М12×1,25	85	84,3	85,7	Частичная	30	51	55

* Непредпочтительный размер. Прочерк не является нулём.

ГОСТ 17473-80, изд. 2006 + поправка 2010 · Исп. 2 — крестообразный шлиц; класс A; удлинённая длина резьбы; нормальный недорез — таблицы всего принятого ряда

d	P	DДиаметр головки	kВысота головки	R₁Радиус сферы головки	d₁Диаметр полного гладкого стержня	RРадиус под головкой	daДиаметр перехода под головкой	aНормальный недорез наружной резьбы	LkСоосность головки относительно резьбы	LRПерпендикулярность опоры	№Номер крестообразного шлица	mДиаметр крестообразного шлица	hГлубина крестообразного шлица	tГлубина вхождения калибра	Длины l
2	0,4	3,8min 3,5; max 3,8	1,4min 1,275; max 1,525	≈ 2min —; max —	2min 1,86; max 2	≥ 0,1min 0,1; max —	≤ 2,6min —; max 2,6	≤ 1min —; max 1	≤ 0,36min —; max 0,36	≤ 0,0532min —; max 0,0532	0min —; max —	2min —; max —	≤ 1,2min —; max 1,2	1…1,3min 1; max 1,3	2,5 ; 3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 *
2,5	0,45	4,5min 4,2; max 4,5	1,7min 1,575; max 1,825	≈ 2,4min —; max —	2,5min 2,36; max 2,5	≥ 0,1min 0,1; max —	≤ 3,1min —; max 3,1	≤ 1min —; max 1	≤ 0,36min —; max 0,36	≤ 0,063min —; max 0,063	1min —; max —	2,6min —; max —	≤ 1,3min —; max 1,3	1,1…1,4min 1,1; max 1,4	3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 *; 25
3	0,5	5,5min 5,2; max 5,5	2,1min 1,975; max 2,225	≈ 2,9min —; max —	3min 2,86; max 3	≥ 0,1min 0,1; max —	≤ 3,6min —; max 3,6	≤ 1,6min —; max 1,6	≤ 0,36min —; max 0,36	≤ 0,077min —; max 0,077	1min —; max —	3min —; max —	≤ 1,7min —; max 1,7	1,5…1,8min 1,5; max 1,8	3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30
3,5	0,6	6min 5,7; max 6	2,4min 2,275; max 2,525	≈ 3,1min —; max —	3,5min 3,32; max 3,5	≥ 0,1min 0,1; max —	≤ 4,1min —; max 4,1	≤ 1,6min —; max 1,6	≤ 0,36min —; max 0,36	≤ 0,084min —; max 0,084	2min —; max —	4,1min —; max —	≤ 1,8min —; max 1,8	1,7…2,2min 1,7; max 2,2	4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35
4	0,7	7min 6,64; max 7	2,8min 2,675; max 2,925	≈ 3,6min —; max —	4min 3,82; max 4	≥ 0,2min 0,2; max —	≤ 4,7min —; max 4,7	≤ 2min —; max 2	≤ 0,44min —; max 0,44	≤ 0,098min —; max 0,098	2min —; max —	4,6min —; max —	≤ 2,2min —; max 2,2	2…2,5min 2; max 2,5	4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 *; 40
5	0,8	8,5min 8,14; max 8,5	3,5min 3,35; max 3,65	≈ 4,4min —; max —	5min 4,82; max 5	≥ 0,2min 0,2; max —	≤ 5,7min —; max 5,7	≤ 3min —; max 3	≤ 0,44min —; max 0,44	≤ 0,119min —; max 0,119	2min —; max —	5,2min —; max —	≤ 2,8min —; max 2,8	2,6…3,1min 2,6; max 3,1	6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50
6	1	10min 9,64; max 10	4,2min 4,05; max 4,35	≈ 5,1min —; max —	6min 5,82; max 6	≥ 0,25min 0,25; max —	≤ 6,8min —; max 6,8	≤ 3min —; max 3	≤ 0,44min —; max 0,44	≤ 0,14min —; max 0,14	3min —; max —	7min —; max —	≤ 3,2min —; max 3,2	3,2…3,7min 3,2; max 3,7	7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60
8	1,25	13min 12,57; max 13	5,6min 5,45; max 5,75	≈ 6,6min —; max —	8min 7,78; max 8	≥ 0,4min 0,4; max —	≤ 9,2min —; max 9,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,182min —; max 0,182	3min —; max —	8,2min —; max —	≤ 4,6min —; max 4,6	4,6…5,1min 4,6; max 5,1	12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70
8	1	13min 12,57; max 13	5,6min 5,45; max 5,75	≈ 6,6min —; max —	8min 7,78; max 8	≥ 0,4min 0,4; max —	≤ 9,2min —; max 9,2	≤ 3min —; max 3	≤ 0,54min —; max 0,54	≤ 0,182min —; max 0,182	3min —; max —	8,2min —; max —	≤ 4,6min —; max 4,6	4,6…5,1min 4,6; max 5,1	12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70
10	1,5	16min 15,57; max 16	7min 6,82; max 7,18	≈ 8,1min —; max —	10min 9,78; max 10	≥ 0,4min 0,4; max —	≤ 11,2min —; max 11,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,224min —; max 0,224	4min —; max —	10,6min —; max —	≤ 5,6min —; max 5,6	5,8…6,3min 5,8; max 6,3	18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60; 65; 70
10	1,25	16min 15,57; max 16	7min 6,82; max 7,18	≈ 8,1min —; max —	10min 9,78; max 10	≥ 0,4min 0,4; max —	≤ 11,2min —; max 11,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,224min —; max 0,224	4min —; max —	10,6min —; max —	≤ 5,6min —; max 5,6	5,8…6,3min 5,8; max 6,3	18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60; 65; 70
12	1,75	18min 17,57; max 18	8min 7,82; max 8,18	≈ 9,1min —; max —	12min 11,73; max 12	≥ 0,6min 0,6; max —	≤ 14,2min —; max 14,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,252min —; max 0,252	4min —; max —	11,8min —; max —	≤ 6,8min —; max 6,8	7,1…7,6min 7,1; max 7,6	22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 *
12	1,25	18min 17,57; max 18	8min 7,82; max 8,18	≈ 9,1min —; max —	12min 11,73; max 12	≥ 0,6min 0,6; max —	≤ 14,2min —; max 14,2	≤ 4min —; max 4	≤ 0,54min —; max 0,54	≤ 0,252min —; max 0,252	4min —; max —	11,8min —; max —	≤ 6,8min —; max 6,8	7,1…7,6min 7,1; max 7,6	22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 *

Длины, пределы, ls и lg по каждой строке

d / P	l	min	max	Исполнение резьбы	b	ls	lg
М2×0,4	2,5	2,3	2,7	До головки	не применяется	не применяется	≤ 1
М2×0,4	3	2,8	3,2	До головки	не применяется	не применяется	≤ 1
М2×0,4	3,5	3,26	3,74	До головки	не применяется	не применяется	≤ 1
М2×0,4	4	3,76	4,24	До головки	не применяется	не применяется	≤ 1
М2×0,4	5	4,76	5,24	До головки	не применяется	не применяется	≤ 1
М2×0,4	6	5,76	6,24	До головки	не применяется	не применяется	≤ 1
М2×0,4	7	6,71	7,29	До головки	не применяется	не применяется	≤ 1
М2×0,4	8	7,71	8,29	До головки	не применяется	не применяется	≤ 1
М2×0,4	9	8,71	9,29	До головки	не применяется	не применяется	≤ 1
М2×0,4	10	9,71	10,29	До головки	не применяется	не применяется	≤ 1
М2×0,4	11	10,65	11,35	До головки	не применяется	не применяется	≤ 1
М2×0,4	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1
М2×0,4	13	12,65	13,35	До головки	не применяется	не применяется	≤ 1
М2×0,4	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1
М2×0,4	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1
М2×0,4	18	17,65	18,35	Частичная	16	1	2
М2,5×0,45	3	2,8	3,2	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	3,5	3,26	3,74	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	4	3,76	4,24	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	5	4,76	5,24	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	6	5,76	6,24	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	7	6,71	7,29	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	8	7,71	8,29	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	9	8,71	9,29	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	10	9,71	10,29	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	11	10,65	11,35	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	13	12,65	13,35	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	20	19,58	20,42	Частичная	18	1	2
М2,5×0,45	22	21,58	22,42	Частичная	18	3	4
М2,5×0,45	25	24,58	25,42	Частичная	18	6	7
М3×0,5	3	2,8	3,2	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	3,5	3,26	3,74	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	4	3,76	4,24	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	5	4,76	5,24	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	6	5,76	6,24	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	7	6,71	7,29	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	8	7,71	8,29	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	9	8,71	9,29	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	10	9,71	10,29	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	11	10,65	11,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	13	12,65	13,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	20	19,58	20,42	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	22	21,58	22,42	Частичная	19	1,4	3
М3×0,5	25	24,58	25,42	Частичная	19	4,4	6
М3×0,5	28	27,58	28,42	Частичная	19	7,4	9
М3×0,5	30	29,58	30,42	Частичная	19	9,4	11
М3,5×0,6	4	3,76	4,24	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	5	4,76	5,24	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	6	5,76	6,24	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	7	6,71	7,29	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	8	7,71	8,29	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	9	8,71	9,29	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	10	9,71	10,29	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	11	10,65	11,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	13	12,65	13,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	20	19,58	20,42	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	22	21,58	22,42	Частичная	20	0,4	2
М3,5×0,6	25	24,58	25,42	Частичная	20	3,4	5
М3,5×0,6	28	27,58	28,42	Частичная	20	6,4	8
М3,5×0,6	30	29,58	30,42	Частичная	20	8,4	10
М3,5×0,6	32	31,5	32,5	Частичная	20	10,4	12
М3,5×0,6	35	34,5	35,5	Частичная	20	13,4	15
М4×0,7	4	3,76	4,24	До головки	не применяется	не применяется	≤ 2
М4×0,7	5	4,76	5,24	До головки	не применяется	не применяется	≤ 2
М4×0,7	6	5,76	6,24	До головки	не применяется	не применяется	≤ 2
М4×0,7	7	6,71	7,29	До головки	не применяется	не применяется	≤ 2
М4×0,7	8	7,71	8,29	До головки	не применяется	не применяется	≤ 2
М4×0,7	9	8,71	9,29	До головки	не применяется	не применяется	≤ 2
М4×0,7	10	9,71	10,29	До головки	не применяется	не применяется	≤ 2
М4×0,7	11	10,65	11,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	12	11,65	12,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	13	12,65	13,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	14	13,65	14,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	16	15,65	16,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	18	17,65	18,35	До головки	не применяется	не применяется	≤ 2
М4×0,7	20	19,58	20,42	До головки	не применяется	не применяется	≤ 2
М4×0,7	22	21,58	22,42	До головки	не применяется	не применяется	≤ 2
М4×0,7	25	24,58	25,42	Частичная	22	1	3
М4×0,7	28	27,58	28,42	Частичная	22	4	6
М4×0,7	30	29,58	30,42	Частичная	22	6	8
М4×0,7	32	31,5	32,5	Частичная	22	8	10
М4×0,7	35	34,5	35,5	Частичная	22	11	13
М4×0,7	38	37,5	38,5	Частичная	22	14	16
М4×0,7	40	39,5	40,5	Частичная	22	16	18
М5×0,8	6	5,76	6,24	До головки	не применяется	не применяется	≤ 3
М5×0,8	7	6,71	7,29	До головки	не применяется	не применяется	≤ 3
М5×0,8	8	7,71	8,29	До головки	не применяется	не применяется	≤ 3
М5×0,8	9	8,71	9,29	До головки	не применяется	не применяется	≤ 3
М5×0,8	10	9,71	10,29	До головки	не применяется	не применяется	≤ 3
М5×0,8	11	10,65	11,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	12	11,65	12,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	13	12,65	13,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	14	13,65	14,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	16	15,65	16,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	18	17,65	18,35	До головки	не применяется	не применяется	≤ 3
М5×0,8	20	19,58	20,42	До головки	не применяется	не применяется	≤ 3
М5×0,8	22	21,58	22,42	До головки	не применяется	не применяется	≤ 3
М5×0,8	25	24,58	25,42	До головки	не применяется	не применяется	≤ 3
М5×0,8	28	27,58	28,42	Частичная	25	0	3
М5×0,8	30	29,58	30,42	Частичная	25	2	5
М5×0,8	32	31,5	32,5	Частичная	25	4	7
М5×0,8	35	34,5	35,5	Частичная	25	7	10
М5×0,8	38	37,5	38,5	Частичная	25	10	13
М5×0,8	40	39,5	40,5	Частичная	25	12	15
М5×0,8	42	41,5	42,5	Частичная	25	14	17
М5×0,8	45	44,5	45,5	Частичная	25	17	20
М5×0,8	48	47,5	48,5	Частичная	25	20	23
М5×0,8	50	49,5	50,5	Частичная	25	22	25
М6×1	7	6,71	7,29	До головки	не применяется	не применяется	≤ 3
М6×1	8	7,71	8,29	До головки	не применяется	не применяется	≤ 3
М6×1	9	8,71	9,29	До головки	не применяется	не применяется	≤ 3
М6×1	10	9,71	10,29	До головки	не применяется	не применяется	≤ 3
М6×1	11	10,65	11,35	До головки	не применяется	не применяется	≤ 3
М6×1	12	11,65	12,35	До головки	не применяется	не применяется	≤ 3
М6×1	13	12,65	13,35	До головки	не применяется	не применяется	≤ 3
М6×1	14	13,65	14,35	До головки	не применяется	не применяется	≤ 3
М6×1	16	15,65	16,35	До головки	не применяется	не применяется	≤ 3
М6×1	18	17,65	18,35	До головки	не применяется	не применяется	≤ 3
М6×1	20	19,58	20,42	До головки	не применяется	не применяется	≤ 3
М6×1	22	21,58	22,42	До головки	не применяется	не применяется	≤ 3
М6×1	25	24,58	25,42	До головки	не применяется	не применяется	≤ 3
М6×1	28	27,58	28,42	До головки	не применяется	не применяется	≤ 3
М6×1	30	29,58	30,42	До головки	не применяется	не применяется	≤ 3
М6×1	32	31,5	32,5	Частичная	28	1	4
М6×1	35	34,5	35,5	Частичная	28	4	7
М6×1	38	37,5	38,5	Частичная	28	7	10
М6×1	40	39,5	40,5	Частичная	28	9	12
М6×1	42	41,5	42,5	Частичная	28	11	14
М6×1	45	44,5	45,5	Частичная	28	14	17
М6×1	48	47,5	48,5	Частичная	28	17	20
М6×1	50	49,5	50,5	Частичная	28	19	22
М6×1	55	54,4	55,6	Частичная	28	24	27
М6×1	60	59,4	60,6	Частичная	28	29	32
М8×1,25	12	11,65	12,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	13	12,65	13,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	14	13,65	14,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	16	15,65	16,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	18	17,65	18,35	До головки	не применяется	не применяется	≤ 4
М8×1,25	20	19,58	20,42	До головки	не применяется	не применяется	≤ 4
М8×1,25	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М8×1,25	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М8×1,25	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М8×1,25	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М8×1,25	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М8×1,25	35	34,5	35,5	До головки	не применяется	не применяется	≤ 4
М8×1,25	38	37,5	38,5	Частичная	34	0	4
М8×1,25	40	39,5	40,5	Частичная	34	2	6
М8×1,25	42	41,5	42,5	Частичная	34	4	8
М8×1,25	45	44,5	45,5	Частичная	34	7	11
М8×1,25	48	47,5	48,5	Частичная	34	10	14
М8×1,25	50	49,5	50,5	Частичная	34	12	16
М8×1,25	55	54,4	55,6	Частичная	34	17	21
М8×1,25	60	59,4	60,6	Частичная	34	22	26
М8×1,25	65	64,4	65,6	Частичная	34	27	31
М8×1,25	70	69,4	70,6	Частичная	34	32	36
М8×1	12	11,65	12,35	До головки	не применяется	не применяется	≤ 3
М8×1	13	12,65	13,35	До головки	не применяется	не применяется	≤ 3
М8×1	14	13,65	14,35	До головки	не применяется	не применяется	≤ 3
М8×1	16	15,65	16,35	До головки	не применяется	не применяется	≤ 3
М8×1	18	17,65	18,35	До головки	не применяется	не применяется	≤ 3
М8×1	20	19,58	20,42	До головки	не применяется	не применяется	≤ 3
М8×1	22	21,58	22,42	До головки	не применяется	не применяется	≤ 3
М8×1	25	24,58	25,42	До головки	не применяется	не применяется	≤ 3
М8×1	28	27,58	28,42	До головки	не применяется	не применяется	≤ 3
М8×1	30	29,58	30,42	До головки	не применяется	не применяется	≤ 3
М8×1	32	31,5	32,5	До головки	не применяется	не применяется	≤ 3
М8×1	35	34,5	35,5	До головки	не применяется	не применяется	≤ 3
М8×1	38	37,5	38,5	Частичная	34	1	4
М8×1	40	39,5	40,5	Частичная	34	3	6
М8×1	42	41,5	42,5	Частичная	34	5	8
М8×1	45	44,5	45,5	Частичная	34	8	11
М8×1	48	47,5	48,5	Частичная	34	11	14
М8×1	50	49,5	50,5	Частичная	34	13	16
М8×1	55	54,4	55,6	Частичная	34	18	21
М8×1	60	59,4	60,6	Частичная	34	23	26
М8×1	65	64,4	65,6	Частичная	34	28	31
М8×1	70	69,4	70,6	Частичная	34	33	36
М10×1,5	18	17,65	18,35	До головки	не применяется	не применяется	≤ 4
М10×1,5	20	19,58	20,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М10×1,5	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М10×1,5	35	34,5	35,5	До головки	не применяется	не применяется	≤ 4
М10×1,5	38	37,5	38,5	До головки	не применяется	не применяется	≤ 4
М10×1,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 4
М10×1,5	42	41,5	42,5	До головки	не применяется	не применяется	≤ 4
М10×1,5	45	44,5	45,5	Частичная	40	1	5
М10×1,5	48	47,5	48,5	Частичная	40	4	8
М10×1,5	50	49,5	50,5	Частичная	40	6	10
М10×1,5	55	54,4	55,6	Частичная	40	11	15
М10×1,5	60	59,4	60,6	Частичная	40	16	20
М10×1,5	65	64,4	65,6	Частичная	40	21	25
М10×1,5	70	69,4	70,6	Частичная	40	26	30
М10×1,25	18	17,65	18,35	До головки	не применяется	не применяется	≤ 4
М10×1,25	20	19,58	20,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М10×1,25	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М10×1,25	35	34,5	35,5	До головки	не применяется	не применяется	≤ 4
М10×1,25	38	37,5	38,5	До головки	не применяется	не применяется	≤ 4
М10×1,25	40	39,5	40,5	До головки	не применяется	не применяется	≤ 4
М10×1,25	42	41,5	42,5	До головки	не применяется	не применяется	≤ 4
М10×1,25	45	44,5	45,5	Частичная	40	1	5
М10×1,25	48	47,5	48,5	Частичная	40	4	8
М10×1,25	50	49,5	50,5	Частичная	40	6	10
М10×1,25	55	54,4	55,6	Частичная	40	11	15
М10×1,25	60	59,4	60,6	Частичная	40	16	20
М10×1,25	65	64,4	65,6	Частичная	40	21	25
М10×1,25	70	69,4	70,6	Частичная	40	26	30
М12×1,75	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М12×1,75	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М12×1,75	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М12×1,75	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М12×1,75	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М12×1,75	35	34,5	35,5	До головки	не применяется	не применяется	≤ 4
М12×1,75	38	37,5	38,5	До головки	не применяется	не применяется	≤ 4
М12×1,75	40	39,5	40,5	До головки	не применяется	не применяется	≤ 4
М12×1,75	42	41,5	42,5	До головки	не применяется	не применяется	≤ 4
М12×1,75	45	44,5	45,5	До головки	не применяется	не применяется	≤ 4
М12×1,75	48	47,5	48,5	До головки	не применяется	не применяется	≤ 4
М12×1,75	50	49,5	50,5	Частичная	46	0	4
М12×1,75	55	54,4	55,6	Частичная	46	5	9
М12×1,75	60	59,4	60,6	Частичная	46	10	14
М12×1,75	65	64,4	65,6	Частичная	46	15	19
М12×1,75	70	69,4	70,6	Частичная	46	20	24
М12×1,75	75	74,4	75,6	Частичная	46	25	29
М12×1,75	80	79,4	80,6	Частичная	46	30	34
М12×1,75	85	84,3	85,7	Частичная	46	35	39
М12×1,25	22	21,58	22,42	До головки	не применяется	не применяется	≤ 4
М12×1,25	25	24,58	25,42	До головки	не применяется	не применяется	≤ 4
М12×1,25	28	27,58	28,42	До головки	не применяется	не применяется	≤ 4
М12×1,25	30	29,58	30,42	До головки	не применяется	не применяется	≤ 4
М12×1,25	32	31,5	32,5	До головки	не применяется	не применяется	≤ 4
М12×1,25	35	34,5	35,5	До головки	не применяется	не применяется	≤ 4
М12×1,25	38	37,5	38,5	До головки	не применяется	не применяется	≤ 4
М12×1,25	40	39,5	40,5	До головки	не применяется	не применяется	≤ 4
М12×1,25	42	41,5	42,5	До головки	не применяется	не применяется	≤ 4
М12×1,25	45	44,5	45,5	До головки	не применяется	не применяется	≤ 4
М12×1,25	48	47,5	48,5	До головки	не применяется	не применяется	≤ 4
М12×1,25	50	49,5	50,5	Частичная	46	0	4
М12×1,25	55	54,4	55,6	Частичная	46	5	9
М12×1,25	60	59,4	60,6	Частичная	46	10	14
М12×1,25	65	64,4	65,6	Частичная	46	15	19
М12×1,25	70	69,4	70,6	Частичная	46	20	24
М12×1,25	75	74,4	75,6	Частичная	46	25	29
М12×1,25	80	79,4	80,6	Частичная	46	30	34
М12×1,25	85	84,3	85,7	Частичная	46	35	39

* Непредпочтительный размер. Прочерк не является нулём.

ГОСТ 17473-80, изд. 2006 + поправка 2010 · Исп. 2 — крестообразный шлиц; класс B; нормальная длина резьбы; нормальный недорез — таблицы всего принятого ряда

d	P	DДиаметр головки	kВысота головки	R₁Радиус сферы головки	d₁Диаметр полного гладкого стержня	RРадиус под головкой	daДиаметр перехода под головкой	aНормальный недорез наружной резьбы	LkСоосность головки относительно резьбы	LRПерпендикулярность опоры	№Номер крестообразного шлица	mДиаметр крестообразного шлица	hГлубина крестообразного шлица	tГлубина вхождения калибра	Длины l
2	0,4	3,8min 3,56; max 4,04	1,4min 1,2; max 1,6	≈ 2min —; max —	2min 1,75; max 2	≥ 0,1min 0,1; max —	не установленоmin —; max —	≤ 1min —; max 1	≤ 0,6min —; max 0,6	≤ 0,1061min —; max 0,1061	0min —; max —	2min —; max —	≤ 1,2min —; max 1,2	1…1,3min 1; max 1,3	2,5 ; 3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 *
2,5	0,45	4,5min 4,26; max 4,74	1,7min 1,5; max 1,9	≈ 2,4min —; max —	2,5min 2,25; max 2,5	≥ 0,1min 0,1; max —	≤ 3,1min —; max 3,1	≤ 1min —; max 1	≤ 0,6min —; max 0,6	≤ 0,12564min —; max 0,12564	1min —; max —	2,6min —; max —	≤ 1,3min —; max 1,3	1,1…1,4min 1,1; max 1,4	3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 *; 25
3	0,5	5,5min 5,26; max 5,74	2,1min 1,9; max 2,3	≈ 2,9min —; max —	3min 2,75; max 3	≥ 0,1min 0,1; max —	≤ 3,6min —; max 3,6	≤ 1,6min —; max 1,6	≤ 0,6min —; max 0,6	≤ 0,15356min —; max 0,15356	1min —; max —	3min —; max —	≤ 1,7min —; max 1,7	1,5…1,8min 1,5; max 1,8	3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30
3,5	0,6	6min 5,76; max 6,24	2,4min 2,2; max 2,6	≈ 3,1min —; max —	3,5min 3,2; max 3,5	≥ 0,1min 0,1; max —	≤ 4,1min —; max 4,1	≤ 1,6min —; max 1,6	≤ 0,6min —; max 0,6	≤ 0,16752min —; max 0,16752	2min —; max —	4,1min —; max —	≤ 1,8min —; max 1,8	1,7…2,2min 1,7; max 2,2	4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35
4	0,7	7min 6,71; max 7,29	2,8min 2,6; max 3	≈ 3,6min —; max —	4min 3,7; max 4	≥ 0,2min 0,2; max —	≤ 4,7min —; max 4,7	≤ 2min —; max 2	≤ 0,72min —; max 0,72	≤ 0,19544min —; max 0,19544	2min —; max —	4,6min —; max —	≤ 2,2min —; max 2,2	2…2,5min 2; max 2,5	4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 *; 40
5	0,8	8,5min 8,21; max 8,79	3,5min 3,26; max 3,74	≈ 4,4min —; max —	5min 4,7; max 5	≥ 0,2min 0,2; max —	≤ 5,7min —; max 5,7	≤ 3min —; max 3	≤ 0,72min —; max 0,72	≤ 0,23732min —; max 0,23732	2min —; max —	5,2min —; max —	≤ 2,8min —; max 2,8	2,6…3,1min 2,6; max 3,1	6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50
6	1	10min 9,71; max 10,29	4,2min 3,96; max 4,44	≈ 5,1min —; max —	6min 5,7; max 6	≥ 0,25min 0,25; max —	≤ 6,8min —; max 6,8	≤ 3min —; max 3	≤ 0,72min —; max 0,72	≤ 0,2792min —; max 0,2792	3min —; max —	7min —; max —	≤ 3,2min —; max 3,2	3,2…3,7min 3,2; max 3,7	7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60
8	1,25	13min 12,65; max 13,35	5,6min 5,36; max 5,84	≈ 6,6min —; max —	8min 7,64; max 8	≥ 0,4min 0,4; max —	≤ 9,2min —; max 9,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,36296min —; max 0,36296	3min —; max —	8,2min —; max —	≤ 4,6min —; max 4,6	4,6…5,1min 4,6; max 5,1	12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70
8	1	13min 12,65; max 13,35	5,6min 5,36; max 5,84	≈ 6,6min —; max —	8min 7,64; max 8	≥ 0,4min 0,4; max —	≤ 9,2min —; max 9,2	≤ 3min —; max 3	≤ 0,86min —; max 0,86	≤ 0,36296min —; max 0,36296	3min —; max —	8,2min —; max —	≤ 4,6min —; max 4,6	4,6…5,1min 4,6; max 5,1	12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70
10	1,5	16min 15,65; max 16,35	7min 6,71; max 7,29	≈ 8,1min —; max —	10min 9,64; max 10	≥ 0,4min 0,4; max —	≤ 11,2min —; max 11,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,44672min —; max 0,44672	4min —; max —	10,6min —; max —	≤ 5,6min —; max 5,6	5,8…6,3min 5,8; max 6,3	18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60; 65; 70
10	1,25	16min 15,65; max 16,35	7min 6,71; max 7,29	≈ 8,1min —; max —	10min 9,64; max 10	≥ 0,4min 0,4; max —	≤ 11,2min —; max 11,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,44672min —; max 0,44672	4min —; max —	10,6min —; max —	≤ 5,6min —; max 5,6	5,8…6,3min 5,8; max 6,3	18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60; 65; 70
12	1,75	18min 17,65; max 18,35	8min 7,71; max 8,29	≈ 9,1min —; max —	12min 11,57; max 12	≥ 0,6min 0,6; max —	≤ 14,2min —; max 14,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,50256min —; max 0,50256	4min —; max —	11,8min —; max —	≤ 6,8min —; max 6,8	7,1…7,6min 7,1; max 7,6	22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 *
12	1,25	18min 17,65; max 18,35	8min 7,71; max 8,29	≈ 9,1min —; max —	12min 11,57; max 12	≥ 0,6min 0,6; max —	≤ 14,2min —; max 14,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,50256min —; max 0,50256	4min —; max —	11,8min —; max —	≤ 6,8min —; max 6,8	7,1…7,6min 7,1; max 7,6	22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 *

Длины, пределы, ls и lg по каждой строке

d / P	l	min	max	Исполнение резьбы	b	ls	lg
М2×0,4	2,5	2	3	До головки	не применяется	не применяется	≤ 1
М2×0,4	3	2,5	3,5	До головки	не применяется	не применяется	≤ 1
М2×0,4	3,5	2,9	4,1	До головки	не применяется	не применяется	≤ 1
М2×0,4	4	3,4	4,6	До головки	не применяется	не применяется	≤ 1
М2×0,4	5	4,4	5,6	До головки	не применяется	не применяется	≤ 1
М2×0,4	6	5,4	6,6	До головки	не применяется	не применяется	≤ 1
М2×0,4	7	6,25	7,75	До головки	не применяется	не применяется	≤ 1
М2×0,4	8	7,25	8,75	До головки	не применяется	не применяется	≤ 1
М2×0,4	9	8,25	9,75	До головки	не применяется	не применяется	≤ 1
М2×0,4	10	9,25	10,75	До головки	не применяется	не применяется	≤ 1
М2×0,4	11	10,1	11,9	Частичная	10	0	1
М2×0,4	12	11,1	12,9	Частичная	10	1	2
М2×0,4	13	12,1	13,9	Частичная	10	2	3
М2×0,4	14	13,1	14,9	Частичная	10	3	4
М2×0,4	16	15,1	16,9	Частичная	10	5	6
М2×0,4	18	17,1	18,9	Частичная	10	7	8
М2,5×0,45	3	2,5	3,5	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	3,5	2,9	4,1	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	4	3,4	4,6	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	5	4,4	5,6	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	6	5,4	6,6	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	7	6,25	7,75	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	8	7,25	8,75	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	9	8,25	9,75	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	10	9,25	10,75	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	11	10,1	11,9	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	12	11,1	12,9	Частичная	11	0	1
М2,5×0,45	13	12,1	13,9	Частичная	11	1	2
М2,5×0,45	14	13,1	14,9	Частичная	11	2	3
М2,5×0,45	16	15,1	16,9	Частичная	11	4	5
М2,5×0,45	18	17,1	18,9	Частичная	11	6	7
М2,5×0,45	20	18,95	21,05	Частичная	11	8	9
М2,5×0,45	22	20,95	23,05	Частичная	11	10	11
М2,5×0,45	25	23,95	26,05	Частичная	11	13	14
М3×0,5	3	2,5	3,5	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	3,5	2,9	4,1	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	4	3,4	4,6	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	5	4,4	5,6	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	6	5,4	6,6	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	7	6,25	7,75	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	8	7,25	8,75	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	9	8,25	9,75	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	10	9,25	10,75	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	11	10,1	11,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	12	11,1	12,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	13	12,1	13,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	14	13,1	14,9	Частичная	12	0,4	2
М3×0,5	16	15,1	16,9	Частичная	12	2,4	4
М3×0,5	18	17,1	18,9	Частичная	12	4,4	6
М3×0,5	20	18,95	21,05	Частичная	12	6,4	8
М3×0,5	22	20,95	23,05	Частичная	12	8,4	10
М3×0,5	25	23,95	26,05	Частичная	12	11,4	13
М3×0,5	28	26,95	29,05	Частичная	12	14,4	16
М3×0,5	30	28,95	31,05	Частичная	12	16,4	18
М3,5×0,6	4	3,4	4,6	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	5	4,4	5,6	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	6	5,4	6,6	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	7	6,25	7,75	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	8	7,25	8,75	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	9	8,25	9,75	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	10	9,25	10,75	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	11	10,1	11,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	12	11,1	12,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	13	12,1	13,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	14	13,1	14,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	16	15,1	16,9	Частичная	13	1,4	3
М3,5×0,6	18	17,1	18,9	Частичная	13	3,4	5
М3,5×0,6	20	18,95	21,05	Частичная	13	5,4	7
М3,5×0,6	22	20,95	23,05	Частичная	13	7,4	9
М3,5×0,6	25	23,95	26,05	Частичная	13	10,4	12
М3,5×0,6	28	26,95	29,05	Частичная	13	13,4	15
М3,5×0,6	30	28,95	31,05	Частичная	13	15,4	17
М3,5×0,6	32	30,75	33,25	Частичная	13	17,4	19
М3,5×0,6	35	33,75	36,25	Частичная	13	20,4	22
М4×0,7	4	3,4	4,6	До головки	не применяется	не применяется	≤ 2
М4×0,7	5	4,4	5,6	До головки	не применяется	не применяется	≤ 2
М4×0,7	6	5,4	6,6	До головки	не применяется	не применяется	≤ 2
М4×0,7	7	6,25	7,75	До головки	не применяется	не применяется	≤ 2
М4×0,7	8	7,25	8,75	До головки	не применяется	не применяется	≤ 2
М4×0,7	9	8,25	9,75	До головки	не применяется	не применяется	≤ 2
М4×0,7	10	9,25	10,75	До головки	не применяется	не применяется	≤ 2
М4×0,7	11	10,1	11,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	12	11,1	12,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	13	12,1	13,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	14	13,1	14,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	16	15,1	16,9	Частичная	14	0	2
М4×0,7	18	17,1	18,9	Частичная	14	2	4
М4×0,7	20	18,95	21,05	Частичная	14	4	6
М4×0,7	22	20,95	23,05	Частичная	14	6	8
М4×0,7	25	23,95	26,05	Частичная	14	9	11
М4×0,7	28	26,95	29,05	Частичная	14	12	14
М4×0,7	30	28,95	31,05	Частичная	14	14	16
М4×0,7	32	30,75	33,25	Частичная	14	16	18
М4×0,7	35	33,75	36,25	Частичная	14	19	21
М4×0,7	38	36,75	39,25	Частичная	14	22	24
М4×0,7	40	38,75	41,25	Частичная	14	24	26
М5×0,8	6	5,4	6,6	До головки	не применяется	не применяется	≤ 3
М5×0,8	7	6,25	7,75	До головки	не применяется	не применяется	≤ 3
М5×0,8	8	7,25	8,75	До головки	не применяется	не применяется	≤ 3
М5×0,8	9	8,25	9,75	До головки	не применяется	не применяется	≤ 3
М5×0,8	10	9,25	10,75	До головки	не применяется	не применяется	≤ 3
М5×0,8	11	10,1	11,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	12	11,1	12,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	13	12,1	13,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	14	13,1	14,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	16	15,1	16,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	18	17,1	18,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	20	18,95	21,05	Частичная	16	1	4
М5×0,8	22	20,95	23,05	Частичная	16	3	6
М5×0,8	25	23,95	26,05	Частичная	16	6	9
М5×0,8	28	26,95	29,05	Частичная	16	9	12
М5×0,8	30	28,95	31,05	Частичная	16	11	14
М5×0,8	32	30,75	33,25	Частичная	16	13	16
М5×0,8	35	33,75	36,25	Частичная	16	16	19
М5×0,8	38	36,75	39,25	Частичная	16	19	22
М5×0,8	40	38,75	41,25	Частичная	16	21	24
М5×0,8	42	40,75	43,25	Частичная	16	23	26
М5×0,8	45	43,75	46,25	Частичная	16	26	29
М5×0,8	48	46,75	49,25	Частичная	16	29	32
М5×0,8	50	48,75	51,25	Частичная	16	31	34
М6×1	7	6,25	7,75	До головки	не применяется	не применяется	≤ 3
М6×1	8	7,25	8,75	До головки	не применяется	не применяется	≤ 3
М6×1	9	8,25	9,75	До головки	не применяется	не применяется	≤ 3
М6×1	10	9,25	10,75	До головки	не применяется	не применяется	≤ 3
М6×1	11	10,1	11,9	До головки	не применяется	не применяется	≤ 3
М6×1	12	11,1	12,9	До головки	не применяется	не применяется	≤ 3
М6×1	13	12,1	13,9	До головки	не применяется	не применяется	≤ 3
М6×1	14	13,1	14,9	До головки	не применяется	не применяется	≤ 3
М6×1	16	15,1	16,9	До головки	не применяется	не применяется	≤ 3
М6×1	18	17,1	18,9	До головки	не применяется	не применяется	≤ 3
М6×1	20	18,95	21,05	До головки	не применяется	не применяется	≤ 3
М6×1	22	20,95	23,05	Частичная	18	1	4
М6×1	25	23,95	26,05	Частичная	18	4	7
М6×1	28	26,95	29,05	Частичная	18	7	10
М6×1	30	28,95	31,05	Частичная	18	9	12
М6×1	32	30,75	33,25	Частичная	18	11	14
М6×1	35	33,75	36,25	Частичная	18	14	17
М6×1	38	36,75	39,25	Частичная	18	17	20
М6×1	40	38,75	41,25	Частичная	18	19	22
М6×1	42	40,75	43,25	Частичная	18	21	24
М6×1	45	43,75	46,25	Частичная	18	24	27
М6×1	48	46,75	49,25	Частичная	18	27	30
М6×1	50	48,75	51,25	Частичная	18	29	32
М6×1	55	53,5	56,5	Частичная	18	34	37
М6×1	60	58,5	61,5	Частичная	18	39	42
М8×1,25	12	11,1	12,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	13	12,1	13,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	14	13,1	14,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	16	15,1	16,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	18	17,1	18,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	20	18,95	21,05	До головки	не применяется	не применяется	≤ 4
М8×1,25	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М8×1,25	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М8×1,25	28	26,95	29,05	Частичная	22	2	6
М8×1,25	30	28,95	31,05	Частичная	22	4	8
М8×1,25	32	30,75	33,25	Частичная	22	6	10
М8×1,25	35	33,75	36,25	Частичная	22	9	13
М8×1,25	38	36,75	39,25	Частичная	22	12	16
М8×1,25	40	38,75	41,25	Частичная	22	14	18
М8×1,25	42	40,75	43,25	Частичная	22	16	20
М8×1,25	45	43,75	46,25	Частичная	22	19	23
М8×1,25	48	46,75	49,25	Частичная	22	22	26
М8×1,25	50	48,75	51,25	Частичная	22	24	28
М8×1,25	55	53,5	56,5	Частичная	22	29	33
М8×1,25	60	58,5	61,5	Частичная	22	34	38
М8×1,25	65	63,5	66,5	Частичная	22	39	43
М8×1,25	70	68,5	71,5	Частичная	22	44	48
М8×1	12	11,1	12,9	До головки	не применяется	не применяется	≤ 3
М8×1	13	12,1	13,9	До головки	не применяется	не применяется	≤ 3
М8×1	14	13,1	14,9	До головки	не применяется	не применяется	≤ 3
М8×1	16	15,1	16,9	До головки	не применяется	не применяется	≤ 3
М8×1	18	17,1	18,9	До головки	не применяется	не применяется	≤ 3
М8×1	20	18,95	21,05	До головки	не применяется	не применяется	≤ 3
М8×1	22	20,95	23,05	До головки	не применяется	не применяется	≤ 3
М8×1	25	23,95	26,05	Частичная	22	0	3
М8×1	28	26,95	29,05	Частичная	22	3	6
М8×1	30	28,95	31,05	Частичная	22	5	8
М8×1	32	30,75	33,25	Частичная	22	7	10
М8×1	35	33,75	36,25	Частичная	22	10	13
М8×1	38	36,75	39,25	Частичная	22	13	16
М8×1	40	38,75	41,25	Частичная	22	15	18
М8×1	42	40,75	43,25	Частичная	22	17	20
М8×1	45	43,75	46,25	Частичная	22	20	23
М8×1	48	46,75	49,25	Частичная	22	23	26
М8×1	50	48,75	51,25	Частичная	22	25	28
М8×1	55	53,5	56,5	Частичная	22	30	33
М8×1	60	58,5	61,5	Частичная	22	35	38
М8×1	65	63,5	66,5	Частичная	22	40	43
М8×1	70	68,5	71,5	Частичная	22	45	48
М10×1,5	18	17,1	18,9	До головки	не применяется	не применяется	≤ 4
М10×1,5	20	18,95	21,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	30	28,95	31,05	Частичная	26	0	4
М10×1,5	32	30,75	33,25	Частичная	26	2	6
М10×1,5	35	33,75	36,25	Частичная	26	5	9
М10×1,5	38	36,75	39,25	Частичная	26	8	12
М10×1,5	40	38,75	41,25	Частичная	26	10	14
М10×1,5	42	40,75	43,25	Частичная	26	12	16
М10×1,5	45	43,75	46,25	Частичная	26	15	19
М10×1,5	48	46,75	49,25	Частичная	26	18	22
М10×1,5	50	48,75	51,25	Частичная	26	20	24
М10×1,5	55	53,5	56,5	Частичная	26	25	29
М10×1,5	60	58,5	61,5	Частичная	26	30	34
М10×1,5	65	63,5	66,5	Частичная	26	35	39
М10×1,5	70	68,5	71,5	Частичная	26	40	44
М10×1,25	18	17,1	18,9	До головки	не применяется	не применяется	≤ 4
М10×1,25	20	18,95	21,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	30	28,95	31,05	Частичная	26	0	4
М10×1,25	32	30,75	33,25	Частичная	26	2	6
М10×1,25	35	33,75	36,25	Частичная	26	5	9
М10×1,25	38	36,75	39,25	Частичная	26	8	12
М10×1,25	40	38,75	41,25	Частичная	26	10	14
М10×1,25	42	40,75	43,25	Частичная	26	12	16
М10×1,25	45	43,75	46,25	Частичная	26	15	19
М10×1,25	48	46,75	49,25	Частичная	26	18	22
М10×1,25	50	48,75	51,25	Частичная	26	20	24
М10×1,25	55	53,5	56,5	Частичная	26	25	29
М10×1,25	60	58,5	61,5	Частичная	26	30	34
М10×1,25	65	63,5	66,5	Частичная	26	35	39
М10×1,25	70	68,5	71,5	Частичная	26	40	44
М12×1,75	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М12×1,75	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М12×1,75	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М12×1,75	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М12×1,75	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М12×1,75	35	33,75	36,25	Частичная	30	1	5
М12×1,75	38	36,75	39,25	Частичная	30	4	8
М12×1,75	40	38,75	41,25	Частичная	30	6	10
М12×1,75	42	40,75	43,25	Частичная	30	8	12
М12×1,75	45	43,75	46,25	Частичная	30	11	15
М12×1,75	48	46,75	49,25	Частичная	30	14	18
М12×1,75	50	48,75	51,25	Частичная	30	16	20
М12×1,75	55	53,5	56,5	Частичная	30	21	25
М12×1,75	60	58,5	61,5	Частичная	30	26	30
М12×1,75	65	63,5	66,5	Частичная	30	31	35
М12×1,75	70	68,5	71,5	Частичная	30	36	40
М12×1,75	75	73,5	76,5	Частичная	30	41	45
М12×1,75	80	78,5	81,5	Частичная	30	46	50
М12×1,75	85	83,25	86,75	Частичная	30	51	55
М12×1,25	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М12×1,25	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М12×1,25	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М12×1,25	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М12×1,25	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М12×1,25	35	33,75	36,25	Частичная	30	1	5
М12×1,25	38	36,75	39,25	Частичная	30	4	8
М12×1,25	40	38,75	41,25	Частичная	30	6	10
М12×1,25	42	40,75	43,25	Частичная	30	8	12
М12×1,25	45	43,75	46,25	Частичная	30	11	15
М12×1,25	48	46,75	49,25	Частичная	30	14	18
М12×1,25	50	48,75	51,25	Частичная	30	16	20
М12×1,25	55	53,5	56,5	Частичная	30	21	25
М12×1,25	60	58,5	61,5	Частичная	30	26	30
М12×1,25	65	63,5	66,5	Частичная	30	31	35
М12×1,25	70	68,5	71,5	Частичная	30	36	40
М12×1,25	75	73,5	76,5	Частичная	30	41	45
М12×1,25	80	78,5	81,5	Частичная	30	46	50
М12×1,25	85	83,25	86,75	Частичная	30	51	55

* Непредпочтительный размер. Прочерк не является нулём.

ГОСТ 17473-80, изд. 2006 + поправка 2010 · Исп. 2 — крестообразный шлиц; класс B; удлинённая длина резьбы; нормальный недорез — таблицы всего принятого ряда

d	P	DДиаметр головки	kВысота головки	R₁Радиус сферы головки	d₁Диаметр полного гладкого стержня	RРадиус под головкой	daДиаметр перехода под головкой	aНормальный недорез наружной резьбы	LkСоосность головки относительно резьбы	LRПерпендикулярность опоры	№Номер крестообразного шлица	mДиаметр крестообразного шлица	hГлубина крестообразного шлица	tГлубина вхождения калибра	Длины l
2	0,4	3,8min 3,56; max 4,04	1,4min 1,2; max 1,6	≈ 2min —; max —	2min 1,75; max 2	≥ 0,1min 0,1; max —	не установленоmin —; max —	≤ 1min —; max 1	≤ 0,6min —; max 0,6	≤ 0,1061min —; max 0,1061	0min —; max —	2min —; max —	≤ 1,2min —; max 1,2	1…1,3min 1; max 1,3	2,5 ; 3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 *
2,5	0,45	4,5min 4,26; max 4,74	1,7min 1,5; max 1,9	≈ 2,4min —; max —	2,5min 2,25; max 2,5	≥ 0,1min 0,1; max —	≤ 3,1min —; max 3,1	≤ 1min —; max 1	≤ 0,6min —; max 0,6	≤ 0,12564min —; max 0,12564	1min —; max —	2,6min —; max —	≤ 1,3min —; max 1,3	1,1…1,4min 1,1; max 1,4	3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 *; 25
3	0,5	5,5min 5,26; max 5,74	2,1min 1,9; max 2,3	≈ 2,9min —; max —	3min 2,75; max 3	≥ 0,1min 0,1; max —	≤ 3,6min —; max 3,6	≤ 1,6min —; max 1,6	≤ 0,6min —; max 0,6	≤ 0,15356min —; max 0,15356	1min —; max —	3min —; max —	≤ 1,7min —; max 1,7	1,5…1,8min 1,5; max 1,8	3; 3,5 ; 4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30
3,5	0,6	6min 5,76; max 6,24	2,4min 2,2; max 2,6	≈ 3,1min —; max —	3,5min 3,2; max 3,5	≥ 0,1min 0,1; max —	≤ 4,1min —; max 4,1	≤ 1,6min —; max 1,6	≤ 0,6min —; max 0,6	≤ 0,16752min —; max 0,16752	2min —; max —	4,1min —; max —	≤ 1,8min —; max 1,8	1,7…2,2min 1,7; max 2,2	4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35
4	0,7	7min 6,71; max 7,29	2,8min 2,6; max 3	≈ 3,6min —; max —	4min 3,7; max 4	≥ 0,2min 0,2; max —	≤ 4,7min —; max 4,7	≤ 2min —; max 2	≤ 0,72min —; max 0,72	≤ 0,19544min —; max 0,19544	2min —; max —	4,6min —; max —	≤ 2,2min —; max 2,2	2…2,5min 2; max 2,5	4; 5; 6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 *; 40
5	0,8	8,5min 8,21; max 8,79	3,5min 3,26; max 3,74	≈ 4,4min —; max —	5min 4,7; max 5	≥ 0,2min 0,2; max —	≤ 5,7min —; max 5,7	≤ 3min —; max 3	≤ 0,72min —; max 0,72	≤ 0,23732min —; max 0,23732	2min —; max —	5,2min —; max —	≤ 2,8min —; max 2,8	2,6…3,1min 2,6; max 3,1	6; 7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50
6	1	10min 9,71; max 10,29	4,2min 3,96; max 4,44	≈ 5,1min —; max —	6min 5,7; max 6	≥ 0,25min 0,25; max —	≤ 6,8min —; max 6,8	≤ 3min —; max 3	≤ 0,72min —; max 0,72	≤ 0,2792min —; max 0,2792	3min —; max —	7min —; max —	≤ 3,2min —; max 3,2	3,2…3,7min 3,2; max 3,7	7 ; 8; 9; 10; 11; 12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60
8	1,25	13min 12,65; max 13,35	5,6min 5,36; max 5,84	≈ 6,6min —; max —	8min 7,64; max 8	≥ 0,4min 0,4; max —	≤ 9,2min —; max 9,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,36296min —; max 0,36296	3min —; max —	8,2min —; max —	≤ 4,6min —; max 4,6	4,6…5,1min 4,6; max 5,1	12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70
8	1	13min 12,65; max 13,35	5,6min 5,36; max 5,84	≈ 6,6min —; max —	8min 7,64; max 8	≥ 0,4min 0,4; max —	≤ 9,2min —; max 9,2	≤ 3min —; max 3	≤ 0,86min —; max 0,86	≤ 0,36296min —; max 0,36296	3min —; max —	8,2min —; max —	≤ 4,6min —; max 4,6	4,6…5,1min 4,6; max 5,1	12; 13 ; 14; 16; 18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70
10	1,5	16min 15,65; max 16,35	7min 6,71; max 7,29	≈ 8,1min —; max —	10min 9,64; max 10	≥ 0,4min 0,4; max —	≤ 11,2min —; max 11,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,44672min —; max 0,44672	4min —; max —	10,6min —; max —	≤ 5,6min —; max 5,6	5,8…6,3min 5,8; max 6,3	18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60; 65; 70
10	1,25	16min 15,65; max 16,35	7min 6,71; max 7,29	≈ 8,1min —; max —	10min 9,64; max 10	≥ 0,4min 0,4; max —	≤ 11,2min —; max 11,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,44672min —; max 0,44672	4min —; max —	10,6min —; max —	≤ 5,6min —; max 5,6	5,8…6,3min 5,8; max 6,3	18 ; 20; 22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 *; 50; 55; 60; 65; 70
12	1,75	18min 17,65; max 18,35	8min 7,71; max 8,29	≈ 9,1min —; max —	12min 11,57; max 12	≥ 0,6min 0,6; max —	≤ 14,2min —; max 14,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,50256min —; max 0,50256	4min —; max —	11,8min —; max —	≤ 6,8min —; max 6,8	7,1…7,6min 7,1; max 7,6	22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 *
12	1,25	18min 17,65; max 18,35	8min 7,71; max 8,29	≈ 9,1min —; max —	12min 11,57; max 12	≥ 0,6min 0,6; max —	≤ 14,2min —; max 14,2	≤ 4min —; max 4	≤ 0,86min —; max 0,86	≤ 0,50256min —; max 0,50256	4min —; max —	11,8min —; max —	≤ 6,8min —; max 6,8	7,1…7,6min 7,1; max 7,6	22 ; 25; 28 ; 30; 32 ; 35; 38 ; 40; 42 ; 45; 48 ; 50; 55; 60; 65; 70; 75; 80; 85 *

Длины, пределы, ls и lg по каждой строке

d / P	l	min	max	Исполнение резьбы	b	ls	lg
М2×0,4	2,5	2	3	До головки	не применяется	не применяется	≤ 1
М2×0,4	3	2,5	3,5	До головки	не применяется	не применяется	≤ 1
М2×0,4	3,5	2,9	4,1	До головки	не применяется	не применяется	≤ 1
М2×0,4	4	3,4	4,6	До головки	не применяется	не применяется	≤ 1
М2×0,4	5	4,4	5,6	До головки	не применяется	не применяется	≤ 1
М2×0,4	6	5,4	6,6	До головки	не применяется	не применяется	≤ 1
М2×0,4	7	6,25	7,75	До головки	не применяется	не применяется	≤ 1
М2×0,4	8	7,25	8,75	До головки	не применяется	не применяется	≤ 1
М2×0,4	9	8,25	9,75	До головки	не применяется	не применяется	≤ 1
М2×0,4	10	9,25	10,75	До головки	не применяется	не применяется	≤ 1
М2×0,4	11	10,1	11,9	До головки	не применяется	не применяется	≤ 1
М2×0,4	12	11,1	12,9	До головки	не применяется	не применяется	≤ 1
М2×0,4	13	12,1	13,9	До головки	не применяется	не применяется	≤ 1
М2×0,4	14	13,1	14,9	До головки	не применяется	не применяется	≤ 1
М2×0,4	16	15,1	16,9	До головки	не применяется	не применяется	≤ 1
М2×0,4	18	17,1	18,9	Частичная	16	1	2
М2,5×0,45	3	2,5	3,5	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	3,5	2,9	4,1	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	4	3,4	4,6	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	5	4,4	5,6	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	6	5,4	6,6	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	7	6,25	7,75	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	8	7,25	8,75	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	9	8,25	9,75	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	10	9,25	10,75	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	11	10,1	11,9	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	12	11,1	12,9	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	13	12,1	13,9	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	14	13,1	14,9	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	16	15,1	16,9	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	18	17,1	18,9	До головки	не применяется	не применяется	≤ 1
М2,5×0,45	20	18,95	21,05	Частичная	18	1	2
М2,5×0,45	22	20,95	23,05	Частичная	18	3	4
М2,5×0,45	25	23,95	26,05	Частичная	18	6	7
М3×0,5	3	2,5	3,5	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	3,5	2,9	4,1	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	4	3,4	4,6	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	5	4,4	5,6	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	6	5,4	6,6	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	7	6,25	7,75	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	8	7,25	8,75	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	9	8,25	9,75	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	10	9,25	10,75	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	11	10,1	11,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	12	11,1	12,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	13	12,1	13,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	14	13,1	14,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	16	15,1	16,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	18	17,1	18,9	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	20	18,95	21,05	До головки	не применяется	не применяется	≤ 1,6
М3×0,5	22	20,95	23,05	Частичная	19	1,4	3
М3×0,5	25	23,95	26,05	Частичная	19	4,4	6
М3×0,5	28	26,95	29,05	Частичная	19	7,4	9
М3×0,5	30	28,95	31,05	Частичная	19	9,4	11
М3,5×0,6	4	3,4	4,6	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	5	4,4	5,6	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	6	5,4	6,6	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	7	6,25	7,75	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	8	7,25	8,75	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	9	8,25	9,75	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	10	9,25	10,75	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	11	10,1	11,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	12	11,1	12,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	13	12,1	13,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	14	13,1	14,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	16	15,1	16,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	18	17,1	18,9	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	20	18,95	21,05	До головки	не применяется	не применяется	≤ 1,6
М3,5×0,6	22	20,95	23,05	Частичная	20	0,4	2
М3,5×0,6	25	23,95	26,05	Частичная	20	3,4	5
М3,5×0,6	28	26,95	29,05	Частичная	20	6,4	8
М3,5×0,6	30	28,95	31,05	Частичная	20	8,4	10
М3,5×0,6	32	30,75	33,25	Частичная	20	10,4	12
М3,5×0,6	35	33,75	36,25	Частичная	20	13,4	15
М4×0,7	4	3,4	4,6	До головки	не применяется	не применяется	≤ 2
М4×0,7	5	4,4	5,6	До головки	не применяется	не применяется	≤ 2
М4×0,7	6	5,4	6,6	До головки	не применяется	не применяется	≤ 2
М4×0,7	7	6,25	7,75	До головки	не применяется	не применяется	≤ 2
М4×0,7	8	7,25	8,75	До головки	не применяется	не применяется	≤ 2
М4×0,7	9	8,25	9,75	До головки	не применяется	не применяется	≤ 2
М4×0,7	10	9,25	10,75	До головки	не применяется	не применяется	≤ 2
М4×0,7	11	10,1	11,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	12	11,1	12,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	13	12,1	13,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	14	13,1	14,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	16	15,1	16,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	18	17,1	18,9	До головки	не применяется	не применяется	≤ 2
М4×0,7	20	18,95	21,05	До головки	не применяется	не применяется	≤ 2
М4×0,7	22	20,95	23,05	До головки	не применяется	не применяется	≤ 2
М4×0,7	25	23,95	26,05	Частичная	22	1	3
М4×0,7	28	26,95	29,05	Частичная	22	4	6
М4×0,7	30	28,95	31,05	Частичная	22	6	8
М4×0,7	32	30,75	33,25	Частичная	22	8	10
М4×0,7	35	33,75	36,25	Частичная	22	11	13
М4×0,7	38	36,75	39,25	Частичная	22	14	16
М4×0,7	40	38,75	41,25	Частичная	22	16	18
М5×0,8	6	5,4	6,6	До головки	не применяется	не применяется	≤ 3
М5×0,8	7	6,25	7,75	До головки	не применяется	не применяется	≤ 3
М5×0,8	8	7,25	8,75	До головки	не применяется	не применяется	≤ 3
М5×0,8	9	8,25	9,75	До головки	не применяется	не применяется	≤ 3
М5×0,8	10	9,25	10,75	До головки	не применяется	не применяется	≤ 3
М5×0,8	11	10,1	11,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	12	11,1	12,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	13	12,1	13,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	14	13,1	14,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	16	15,1	16,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	18	17,1	18,9	До головки	не применяется	не применяется	≤ 3
М5×0,8	20	18,95	21,05	До головки	не применяется	не применяется	≤ 3
М5×0,8	22	20,95	23,05	До головки	не применяется	не применяется	≤ 3
М5×0,8	25	23,95	26,05	До головки	не применяется	не применяется	≤ 3
М5×0,8	28	26,95	29,05	Частичная	25	0	3
М5×0,8	30	28,95	31,05	Частичная	25	2	5
М5×0,8	32	30,75	33,25	Частичная	25	4	7
М5×0,8	35	33,75	36,25	Частичная	25	7	10
М5×0,8	38	36,75	39,25	Частичная	25	10	13
М5×0,8	40	38,75	41,25	Частичная	25	12	15
М5×0,8	42	40,75	43,25	Частичная	25	14	17
М5×0,8	45	43,75	46,25	Частичная	25	17	20
М5×0,8	48	46,75	49,25	Частичная	25	20	23
М5×0,8	50	48,75	51,25	Частичная	25	22	25
М6×1	7	6,25	7,75	До головки	не применяется	не применяется	≤ 3
М6×1	8	7,25	8,75	До головки	не применяется	не применяется	≤ 3
М6×1	9	8,25	9,75	До головки	не применяется	не применяется	≤ 3
М6×1	10	9,25	10,75	До головки	не применяется	не применяется	≤ 3
М6×1	11	10,1	11,9	До головки	не применяется	не применяется	≤ 3
М6×1	12	11,1	12,9	До головки	не применяется	не применяется	≤ 3
М6×1	13	12,1	13,9	До головки	не применяется	не применяется	≤ 3
М6×1	14	13,1	14,9	До головки	не применяется	не применяется	≤ 3
М6×1	16	15,1	16,9	До головки	не применяется	не применяется	≤ 3
М6×1	18	17,1	18,9	До головки	не применяется	не применяется	≤ 3
М6×1	20	18,95	21,05	До головки	не применяется	не применяется	≤ 3
М6×1	22	20,95	23,05	До головки	не применяется	не применяется	≤ 3
М6×1	25	23,95	26,05	До головки	не применяется	не применяется	≤ 3
М6×1	28	26,95	29,05	До головки	не применяется	не применяется	≤ 3
М6×1	30	28,95	31,05	До головки	не применяется	не применяется	≤ 3
М6×1	32	30,75	33,25	Частичная	28	1	4
М6×1	35	33,75	36,25	Частичная	28	4	7
М6×1	38	36,75	39,25	Частичная	28	7	10
М6×1	40	38,75	41,25	Частичная	28	9	12
М6×1	42	40,75	43,25	Частичная	28	11	14
М6×1	45	43,75	46,25	Частичная	28	14	17
М6×1	48	46,75	49,25	Частичная	28	17	20
М6×1	50	48,75	51,25	Частичная	28	19	22
М6×1	55	53,5	56,5	Частичная	28	24	27
М6×1	60	58,5	61,5	Частичная	28	29	32
М8×1,25	12	11,1	12,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	13	12,1	13,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	14	13,1	14,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	16	15,1	16,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	18	17,1	18,9	До головки	не применяется	не применяется	≤ 4
М8×1,25	20	18,95	21,05	До головки	не применяется	не применяется	≤ 4
М8×1,25	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М8×1,25	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М8×1,25	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М8×1,25	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М8×1,25	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М8×1,25	35	33,75	36,25	До головки	не применяется	не применяется	≤ 4
М8×1,25	38	36,75	39,25	Частичная	34	0	4
М8×1,25	40	38,75	41,25	Частичная	34	2	6
М8×1,25	42	40,75	43,25	Частичная	34	4	8
М8×1,25	45	43,75	46,25	Частичная	34	7	11
М8×1,25	48	46,75	49,25	Частичная	34	10	14
М8×1,25	50	48,75	51,25	Частичная	34	12	16
М8×1,25	55	53,5	56,5	Частичная	34	17	21
М8×1,25	60	58,5	61,5	Частичная	34	22	26
М8×1,25	65	63,5	66,5	Частичная	34	27	31
М8×1,25	70	68,5	71,5	Частичная	34	32	36
М8×1	12	11,1	12,9	До головки	не применяется	не применяется	≤ 3
М8×1	13	12,1	13,9	До головки	не применяется	не применяется	≤ 3
М8×1	14	13,1	14,9	До головки	не применяется	не применяется	≤ 3
М8×1	16	15,1	16,9	До головки	не применяется	не применяется	≤ 3
М8×1	18	17,1	18,9	До головки	не применяется	не применяется	≤ 3
М8×1	20	18,95	21,05	До головки	не применяется	не применяется	≤ 3
М8×1	22	20,95	23,05	До головки	не применяется	не применяется	≤ 3
М8×1	25	23,95	26,05	До головки	не применяется	не применяется	≤ 3
М8×1	28	26,95	29,05	До головки	не применяется	не применяется	≤ 3
М8×1	30	28,95	31,05	До головки	не применяется	не применяется	≤ 3
М8×1	32	30,75	33,25	До головки	не применяется	не применяется	≤ 3
М8×1	35	33,75	36,25	До головки	не применяется	не применяется	≤ 3
М8×1	38	36,75	39,25	Частичная	34	1	4
М8×1	40	38,75	41,25	Частичная	34	3	6
М8×1	42	40,75	43,25	Частичная	34	5	8
М8×1	45	43,75	46,25	Частичная	34	8	11
М8×1	48	46,75	49,25	Частичная	34	11	14
М8×1	50	48,75	51,25	Частичная	34	13	16
М8×1	55	53,5	56,5	Частичная	34	18	21
М8×1	60	58,5	61,5	Частичная	34	23	26
М8×1	65	63,5	66,5	Частичная	34	28	31
М8×1	70	68,5	71,5	Частичная	34	33	36
М10×1,5	18	17,1	18,9	До головки	не применяется	не применяется	≤ 4
М10×1,5	20	18,95	21,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М10×1,5	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М10×1,5	35	33,75	36,25	До головки	не применяется	не применяется	≤ 4
М10×1,5	38	36,75	39,25	До головки	не применяется	не применяется	≤ 4
М10×1,5	40	38,75	41,25	До головки	не применяется	не применяется	≤ 4
М10×1,5	42	40,75	43,25	До головки	не применяется	не применяется	≤ 4
М10×1,5	45	43,75	46,25	Частичная	40	1	5
М10×1,5	48	46,75	49,25	Частичная	40	4	8
М10×1,5	50	48,75	51,25	Частичная	40	6	10
М10×1,5	55	53,5	56,5	Частичная	40	11	15
М10×1,5	60	58,5	61,5	Частичная	40	16	20
М10×1,5	65	63,5	66,5	Частичная	40	21	25
М10×1,5	70	68,5	71,5	Частичная	40	26	30
М10×1,25	18	17,1	18,9	До головки	не применяется	не применяется	≤ 4
М10×1,25	20	18,95	21,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М10×1,25	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М10×1,25	35	33,75	36,25	До головки	не применяется	не применяется	≤ 4
М10×1,25	38	36,75	39,25	До головки	не применяется	не применяется	≤ 4
М10×1,25	40	38,75	41,25	До головки	не применяется	не применяется	≤ 4
М10×1,25	42	40,75	43,25	До головки	не применяется	не применяется	≤ 4
М10×1,25	45	43,75	46,25	Частичная	40	1	5
М10×1,25	48	46,75	49,25	Частичная	40	4	8
М10×1,25	50	48,75	51,25	Частичная	40	6	10
М10×1,25	55	53,5	56,5	Частичная	40	11	15
М10×1,25	60	58,5	61,5	Частичная	40	16	20
М10×1,25	65	63,5	66,5	Частичная	40	21	25
М10×1,25	70	68,5	71,5	Частичная	40	26	30
М12×1,75	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М12×1,75	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М12×1,75	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М12×1,75	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М12×1,75	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М12×1,75	35	33,75	36,25	До головки	не применяется	не применяется	≤ 4
М12×1,75	38	36,75	39,25	До головки	не применяется	не применяется	≤ 4
М12×1,75	40	38,75	41,25	До головки	не применяется	не применяется	≤ 4
М12×1,75	42	40,75	43,25	До головки	не применяется	не применяется	≤ 4
М12×1,75	45	43,75	46,25	До головки	не применяется	не применяется	≤ 4
М12×1,75	48	46,75	49,25	До головки	не применяется	не применяется	≤ 4
М12×1,75	50	48,75	51,25	Частичная	46	0	4
М12×1,75	55	53,5	56,5	Частичная	46	5	9
М12×1,75	60	58,5	61,5	Частичная	46	10	14
М12×1,75	65	63,5	66,5	Частичная	46	15	19
М12×1,75	70	68,5	71,5	Частичная	46	20	24
М12×1,75	75	73,5	76,5	Частичная	46	25	29
М12×1,75	80	78,5	81,5	Частичная	46	30	34
М12×1,75	85	83,25	86,75	Частичная	46	35	39
М12×1,25	22	20,95	23,05	До головки	не применяется	не применяется	≤ 4
М12×1,25	25	23,95	26,05	До головки	не применяется	не применяется	≤ 4
М12×1,25	28	26,95	29,05	До головки	не применяется	не применяется	≤ 4
М12×1,25	30	28,95	31,05	До головки	не применяется	не применяется	≤ 4
М12×1,25	32	30,75	33,25	До головки	не применяется	не применяется	≤ 4
М12×1,25	35	33,75	36,25	До головки	не применяется	не применяется	≤ 4
М12×1,25	38	36,75	39,25	До головки	не применяется	не применяется	≤ 4
М12×1,25	40	38,75	41,25	До головки	не применяется	не применяется	≤ 4
М12×1,25	42	40,75	43,25	До головки	не применяется	не применяется	≤ 4
М12×1,25	45	43,75	46,25	До головки	не применяется	не применяется	≤ 4
М12×1,25	48	46,75	49,25	До головки	не применяется	не применяется	≤ 4
М12×1,25	50	48,75	51,25	Частичная	46	0	4
М12×1,25	55	53,5	56,5	Частичная	46	5	9
М12×1,25	60	58,5	61,5	Частичная	46	10	14
М12×1,25	65	63,5	66,5	Частичная	46	15	19
М12×1,25	70	68,5	71,5	Частичная	46	20	24
М12×1,25	75	73,5	76,5	Частичная	46	25	29
М12×1,25	80	78,5	81,5	Частичная	46	30	34
М12×1,25	85	83,25	86,75	Частичная	46	35	39

* Непредпочтительный размер. Прочерк не является нулём.

DIN 85 — каталожные размеры, форма A — таблицы всего принятого ряда

Приняты все 35 сочетаний М3–М6 из технического каталожного листа 31.08.2020; это ассортимент листа, не полный ряд DIN. М2,5 исключён: источник прямо относит его к ISO 1580. Год редакции DIN для каталожных чисел не установлен.

d	P	d₂Диаметр головки	kВысота головки	nШирина шлица	tГлубина шлица	rРадиус перехода	dsГладкий стержень	Длины l
3	0,5	6min —; max —	≤ 1,8min —; max 1,8	0,8min —; max —	≥ 0,7min 0,7; max —	не установленоmin —; max —	не применяетсяmin —; max —	4; 5; 6; 8; 10; 12; 16; 20; 25
4	0,7	8min —; max —	≤ 2,4min —; max 2,4	1,2min —; max —	≥ 1min 1; max —	не установленоmin —; max —	не применяетсяmin —; max —	5; 6; 8; 10; 12; 16; 20; 25; 30; 40
5	0,8	10min —; max —	≤ 3min —; max 3	1,2min —; max —	≥ 1,2min 1,2; max —	не установленоmin —; max —	не применяетсяmin —; max —	6; 8; 10; 12; 16; 20; 25; 30; 40
6	1	12min —; max —	≤ 3,6min —; max 3,6	1,6min —; max —	≥ 1,4min 1,4; max —	не установленоmin —; max —	не применяетсяmin —; max —	8; 10; 12; 16; 20; 25; 30

Длины, пределы, ls и lg по каждой строке

d / P	l	min	max	Исполнение резьбы	b	ls	lg
М3×0,5	4	—	—	До головки	не установлено	не применяется	не установлено
М3×0,5	5	—	—	До головки	не установлено	не применяется	не установлено
М3×0,5	6	—	—	До головки	не установлено	не применяется	не установлено
М3×0,5	8	—	—	До головки	не установлено	не применяется	не установлено
М3×0,5	10	—	—	До головки	не установлено	не применяется	не установлено
М3×0,5	12	—	—	До головки	не установлено	не применяется	не установлено
М3×0,5	16	—	—	До головки	не установлено	не применяется	не установлено
М3×0,5	20	—	—	До головки	не установлено	не применяется	не установлено
М3×0,5	25	—	—	До головки	не установлено	не применяется	не установлено
М4×0,7	5	—	—	До головки	не установлено	не применяется	не установлено
М4×0,7	6	—	—	До головки	не установлено	не применяется	не установлено
М4×0,7	8	—	—	До головки	не установлено	не применяется	не установлено
М4×0,7	10	—	—	До головки	не установлено	не применяется	не установлено
М4×0,7	12	—	—	До головки	не установлено	не применяется	не установлено
М4×0,7	16	—	—	До головки	не установлено	не применяется	не установлено
М4×0,7	20	—	—	До головки	не установлено	не применяется	не установлено
М4×0,7	25	—	—	До головки	не установлено	не применяется	не установлено
М4×0,7	30	—	—	До головки	не установлено	не применяется	не установлено
М4×0,7	40	—	—	До головки	не установлено	не применяется	не установлено
М5×0,8	6	—	—	До головки	не установлено	не применяется	не установлено
М5×0,8	8	—	—	До головки	не установлено	не применяется	не установлено
М5×0,8	10	—	—	До головки	не установлено	не применяется	не установлено
М5×0,8	12	—	—	До головки	не установлено	не применяется	не установлено
М5×0,8	16	—	—	До головки	не установлено	не применяется	не установлено
М5×0,8	20	—	—	До головки	не установлено	не применяется	не установлено
М5×0,8	25	—	—	До головки	не установлено	не применяется	не установлено
М5×0,8	30	—	—	До головки	не установлено	не применяется	не установлено
М5×0,8	40	—	—	До головки	не установлено	не применяется	не установлено
М6×1	8	—	—	До головки	не установлено	не применяется	не установлено
М6×1	10	—	—	До головки	не установлено	не применяется	не установлено
М6×1	12	—	—	До головки	не установлено	не применяется	не установлено
М6×1	16	—	—	До головки	не установлено	не применяется	не установлено
М6×1	20	—	—	До головки	не установлено	не применяется	не установлено
М6×1	25	—	—	До головки	не установлено	не применяется	не установлено
М6×1	30	—	—	До головки	не установлено	не применяется	не установлено

* Непредпочтительный размер. Прочерк не является нулём.

DIN 7985:1990-08 · Крест H; класс A; полная/частичная резьба по таблице — таблицы всего принятого ряда

Все коммерческие сочетания М1,6–М10 таблицы 1, l=2–60 мм; типы креста H/Z и дополнительная форма A с резьбой до головки. Длины свыше 60 мм с шагом 10 мм допускаются текстом, но без верхней границы и коммерческих клеток не включены в селектор.

d	P	dkДиаметр головки	kВысота головки	daДиаметр перехода	rРадиус под головкой	rfРадиус профиля головки	vРазмер от опоры до сечения криволинейной части	aПереход у головки для полной резьбы	xСбег перед полной резьбой	αУклон боковой поверхности головки	№Номер крестообразного шлица	mДиаметр углубления	tГлубина вхождения калибра	dsГладкий стержень	Длины l
1,6	0,35	3,2min 2,9; max 3,2	1,3min 1,18; max 1,42	≤ 2,1min —; max 2,1	≤ 0,1min —; max 0,1	≈ 3min —; max —	≈ 0,8min —; max —	≤ 0,7min —; max 0,7	≤ 0,9min —; max 0,9	≤ 5min —; max 5	0min —; max —	≈ 1,8min —; max —	0,72…1,02min 0,72; max 1,02	не установленоmin —; max —	2; 3; 4; 5; 6; 8; 10; 12; 14 *; 16
2	0,4	4min 3,7; max 4	1,6min 1,48; max 1,72	≤ 2,6min —; max 2,6	≤ 0,1min —; max 0,1	≈ 4min —; max —	≈ 1,1min —; max —	≤ 0,8min —; max 0,8	≤ 1min —; max 1	≤ 5min —; max 5	1min —; max —	≈ 2,5min —; max —	1,1…1,4min 1,1; max 1,4	не установленоmin —; max —	2; 3; 4; 5; 6; 8; 10; 12; 14 ; 16; 18 ; 20
2,5	0,45	5min 4,7; max 5	2min 1,88; max 2,12	≤ 3,1min —; max 3,1	≤ 0,1min —; max 0,1	≈ 5min —; max —	≈ 1,3min —; max —	≤ 0,9min —; max 0,9	≤ 1,1min —; max 1,1	≤ 5min —; max 5	1min —; max —	≈ 2,7min —; max —	1,3…1,6min 1,3; max 1,6	не установленоmin —; max —	3; 4; 5; 6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30
3	0,5	6min 5,7; max 6	2,4min 2,28; max 2,52	≤ 3,6min —; max 3,6	≤ 0,1min —; max 0,1	≈ 6min —; max —	≈ 1,6min —; max —	≤ 1min —; max 1	≤ 1,25min —; max 1,25	≤ 5min —; max 5	1min —; max —	≈ 3,1min —; max —	1,7…2min 1,7; max 2	не установленоmin —; max —	4; 5; 6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30
3,5 *	0,6	7min 6,64; max 7	2,7min 2,58; max 2,82	≤ 4,1min —; max 4,1	≤ 0,2min —; max 0,2	≈ 7min —; max —	≈ 1,9min —; max —	≤ 1,2min —; max 1,2	≤ 1,5min —; max 1,5	≤ 5min —; max 5	2min —; max —	≈ 4,2min —; max —	1,74…2,24min 1,74; max 2,24	не установленоmin —; max —	5; 6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35
4	0,7	8min 7,64; max 8	3,1min 2,95; max 3,25	≤ 4,7min —; max 4,7	≤ 0,2min —; max 0,2	≈ 8min —; max —	≈ 2min —; max —	≤ 1,4min —; max 1,4	≤ 1,75min —; max 1,75	≤ 5min —; max 5	2min —; max —	≈ 4,6min —; max —	2,04…2,54min 2,04; max 2,54	не установленоmin —; max —	5; 6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40
5	0,8	10min 9,64; max 10	3,8min 3,65; max 3,95	≤ 5,7min —; max 5,7	≤ 0,2min —; max 0,2	≈ 10min —; max —	≈ 2,5min —; max —	≤ 1,6min —; max 1,6	≤ 2min —; max 2	≤ 5min —; max 5	2min —; max —	≈ 5,3min —; max —	2,77…3,27min 2,77; max 3,27	не установленоmin —; max —	6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40; 45; 50
6	1	12min 11,57; max 12	4,6min 4,45; max 4,75	≤ 6,8min —; max 6,8	≤ 0,25min —; max 0,25	≈ 12min —; max —	≈ 3min —; max —	≤ 2min —; max 2	≤ 2,5min —; max 2,5	≤ 5min —; max 5	3min —; max —	≈ 6,8min —; max —	3,03…3,53min 3,03; max 3,53	не установленоmin —; max —	10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40; 45; 50
8	1,25	16min 15,57; max 16	6min 5,85; max 6,15	≤ 9,2min —; max 9,2	≤ 0,4min —; max 0,4	≈ 16min —; max —	≈ 3,7min —; max —	≤ 2,5min —; max 2,5	≤ 3,2min —; max 3,2	≤ 5min —; max 5	4min —; max —	≈ 9min —; max —	4,18…4,68min 4,18; max 4,68	не установленоmin —; max —	10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40; 45; 50; 55; 60
10	1,5	20min 19,48; max 20	7,5min 7,32; max 7,68	≤ 11,2min —; max 11,2	≤ 0,4min —; max 0,4	≈ 20min —; max —	≈ 4,8min —; max —	≤ 3min —; max 3	≤ 3,8min —; max 3,8	≤ 5min —; max 5	4min —; max —	≈ 10,2min —; max —	5,38…5,88min 5,38; max 5,88	не установленоmin —; max —	12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40; 45; 50; 55; 60

Длины, пределы, ls и lg по каждой строке

d / P	l	min	max	Исполнение резьбы	b	ls	lg
М1,6×0,35	2	1,8	2,2	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	3	2,8	3,2	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	4	3,75	4,25	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	5	4,75	5,25	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	6	5,75	6,25	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	8	7,7	8,3	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	10	9,7	10,3	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	12	11,65	12,35	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	14	13,65	14,35	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	16	15,65	16,35	До головки	не применяется	не применяется	≤ 0,7
М2×0,4	2	1,8	2,2	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	3	2,8	3,2	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	4	3,75	4,25	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	5	4,75	5,25	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	6	5,75	6,25	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	8	7,7	8,3	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	10	9,7	10,3	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	12	11,65	12,35	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	14	13,65	14,35	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	16	15,65	16,35	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	18	17,65	18,35	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	20	19,6	20,4	Частичная	≥ 16	не установлено	≤ 4
М2,5×0,45	3	2,8	3,2	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	4	3,75	4,25	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	5	4,75	5,25	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	6	5,75	6,25	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	8	7,7	8,3	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	10	9,7	10,3	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	12	11,65	12,35	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	14	13,65	14,35	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	16	15,65	16,35	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	18	17,65	18,35	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	20	19,6	20,4	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	22	21,6	22,4	Частичная	≥ 18	не установлено	≤ 4
М2,5×0,45	25	24,6	25,4	Частичная	≥ 18	не установлено	≤ 7
М2,5×0,45	28	27,6	28,4	Частичная	≥ 18	не установлено	≤ 10
М2,5×0,45	30	29,6	30,4	Частичная	≥ 18	не установлено	≤ 12
М3×0,5	4	3,75	4,25	До головки	не применяется	не применяется	≤ 1
М3×0,5	5	4,75	5,25	До головки	не применяется	не применяется	≤ 1
М3×0,5	6	5,75	6,25	До головки	не применяется	не применяется	≤ 1
М3×0,5	8	7,7	8,3	До головки	не применяется	не применяется	≤ 1
М3×0,5	10	9,7	10,3	До головки	не применяется	не применяется	≤ 1
М3×0,5	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1
М3×0,5	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1
М3×0,5	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1
М3×0,5	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1
М3×0,5	20	19,6	20,4	До головки	не применяется	не применяется	≤ 1
М3×0,5	22	21,6	22,4	До головки	не применяется	не применяется	≤ 1
М3×0,5	25	24,6	25,4	Частичная	≥ 19	не установлено	≤ 6
М3×0,5	28	27,6	28,4	Частичная	≥ 19	не установлено	≤ 9
М3×0,5	30	29,6	30,4	Частичная	≥ 19	не установлено	≤ 11
М3,5×0,6	5	4,75	5,25	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	6	5,75	6,25	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	8	7,7	8,3	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	10	9,7	10,3	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	20	19,6	20,4	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	22	21,6	22,4	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	25	24,6	25,4	Частичная	≥ 20	не установлено	≤ 5
М3,5×0,6	28	27,6	28,4	Частичная	≥ 20	не установлено	≤ 8
М3,5×0,6	30	29,6	30,4	Частичная	≥ 20	не установлено	≤ 10
М3,5×0,6	35	34,5	35,5	Частичная	≥ 20	не установлено	≤ 15
М4×0,7	5	4,75	5,25	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	6	5,75	6,25	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	8	7,7	8,3	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	10	9,7	10,3	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	20	19,6	20,4	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	22	21,6	22,4	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	25	24,6	25,4	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	28	27,6	28,4	Частичная	≥ 22	не установлено	≤ 6
М4×0,7	30	29,6	30,4	Частичная	≥ 22	не установлено	≤ 8
М4×0,7	35	34,5	35,5	Частичная	≥ 22	не установлено	≤ 13
М4×0,7	40	39,5	40,5	Частичная	≥ 22	не установлено	≤ 18
М5×0,8	6	5,75	6,25	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	8	7,7	8,3	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	10	9,7	10,3	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	20	19,6	20,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	22	21,6	22,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	25	24,6	25,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	28	27,6	28,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	30	29,6	30,4	Частичная	≥ 25	не установлено	≤ 5
М5×0,8	35	34,5	35,5	Частичная	≥ 25	не установлено	≤ 10
М5×0,8	40	39,5	40,5	Частичная	≥ 25	не установлено	≤ 15
М5×0,8	45	44,5	45,5	Частичная	≥ 25	не установлено	≤ 20
М5×0,8	50	49,5	50,5	Частичная	≥ 25	не установлено	≤ 25
М6×1	10	9,7	10,3	До головки	не применяется	не применяется	≤ 2
М6×1	12	11,65	12,35	До головки	не применяется	не применяется	≤ 2
М6×1	14	13,65	14,35	До головки	не применяется	не применяется	≤ 2
М6×1	16	15,65	16,35	До головки	не применяется	не применяется	≤ 2
М6×1	18	17,65	18,35	До головки	не применяется	не применяется	≤ 2
М6×1	20	19,6	20,4	До головки	не применяется	не применяется	≤ 2
М6×1	22	21,6	22,4	До головки	не применяется	не применяется	≤ 2
М6×1	25	24,6	25,4	До головки	не применяется	не применяется	≤ 2
М6×1	28	27,6	28,4	До головки	не применяется	не применяется	≤ 2
М6×1	30	29,6	30,4	До головки	не применяется	не применяется	≤ 2
М6×1	35	34,5	35,5	До головки	не применяется	не применяется	≤ 2
М6×1	40	39,5	40,5	Частичная	≥ 28	не установлено	≤ 12
М6×1	45	44,5	45,5	Частичная	≥ 28	не установлено	≤ 17
М6×1	50	49,5	50,5	Частичная	≥ 28	не установлено	≤ 22
М8×1,25	10	9,7	10,3	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	12	11,65	12,35	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	14	13,65	14,35	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	16	15,65	16,35	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	18	17,65	18,35	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	20	19,6	20,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	22	21,6	22,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	25	24,6	25,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	28	27,6	28,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	30	29,6	30,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	35	34,5	35,5	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	40	39,5	40,5	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	45	44,5	45,5	Частичная	≥ 34	не установлено	≤ 11
М8×1,25	50	49,5	50,5	Частичная	≥ 34	не установлено	≤ 16
М8×1,25	55	54	56	Частичная	≥ 34	не установлено	≤ 21
М8×1,25	60	59	61	Частичная	≥ 34	не установлено	≤ 26
М10×1,5	12	11,65	12,35	До головки	не применяется	не применяется	≤ 3
М10×1,5	14	13,65	14,35	До головки	не применяется	не применяется	≤ 3
М10×1,5	16	15,65	16,35	До головки	не применяется	не применяется	≤ 3
М10×1,5	18	17,65	18,35	До головки	не применяется	не применяется	≤ 3
М10×1,5	20	19,6	20,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	22	21,6	22,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	25	24,6	25,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	28	27,6	28,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	30	29,6	30,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	35	34,5	35,5	До головки	не применяется	не применяется	≤ 3
М10×1,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 3
М10×1,5	45	44,5	45,5	До головки	не применяется	не применяется	≤ 3
М10×1,5	50	49,5	50,5	Частичная	≥ 40	не установлено	≤ 10
М10×1,5	55	54	56	Частичная	≥ 40	не установлено	≤ 15
М10×1,5	60	59	61	Частичная	≥ 40	не установлено	≤ 20

* Непредпочтительный размер. Прочерк не является нулём.

DIN 7985:1990-08 · Крест H; класс A; резьба до головки, форма A — таблицы всего принятого ряда

d	P	dkДиаметр головки	kВысота головки	daДиаметр перехода	rРадиус под головкой	rfРадиус профиля головки	vРазмер от опоры до сечения криволинейной части	aПереход у головки для полной резьбы	xСбег перед полной резьбой	αУклон боковой поверхности головки	№Номер крестообразного шлица	mДиаметр углубления	tГлубина вхождения калибра	dsГладкий стержень	Длины l
1,6	0,35	3,2min 2,9; max 3,2	1,3min 1,18; max 1,42	≤ 2,1min —; max 2,1	≤ 0,1min —; max 0,1	≈ 3min —; max —	≈ 0,8min —; max —	≤ 0,7min —; max 0,7	≤ 0,9min —; max 0,9	≤ 5min —; max 5	0min —; max —	≈ 1,8min —; max —	0,72…1,02min 0,72; max 1,02	не установленоmin —; max —	2; 3; 4; 5; 6; 8; 10; 12; 14 *; 16
2	0,4	4min 3,7; max 4	1,6min 1,48; max 1,72	≤ 2,6min —; max 2,6	≤ 0,1min —; max 0,1	≈ 4min —; max —	≈ 1,1min —; max —	≤ 0,8min —; max 0,8	≤ 1min —; max 1	≤ 5min —; max 5	1min —; max —	≈ 2,5min —; max —	1,1…1,4min 1,1; max 1,4	не установленоmin —; max —	2; 3; 4; 5; 6; 8; 10; 12; 14 ; 16; 18 ; 20
2,5	0,45	5min 4,7; max 5	2min 1,88; max 2,12	≤ 3,1min —; max 3,1	≤ 0,1min —; max 0,1	≈ 5min —; max —	≈ 1,3min —; max —	≤ 0,9min —; max 0,9	≤ 1,1min —; max 1,1	≤ 5min —; max 5	1min —; max —	≈ 2,7min —; max —	1,3…1,6min 1,3; max 1,6	не установленоmin —; max —	3; 4; 5; 6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30
3	0,5	6min 5,7; max 6	2,4min 2,28; max 2,52	≤ 3,6min —; max 3,6	≤ 0,1min —; max 0,1	≈ 6min —; max —	≈ 1,6min —; max —	≤ 1min —; max 1	≤ 1,25min —; max 1,25	≤ 5min —; max 5	1min —; max —	≈ 3,1min —; max —	1,7…2min 1,7; max 2	не установленоmin —; max —	4; 5; 6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30
3,5 *	0,6	7min 6,64; max 7	2,7min 2,58; max 2,82	≤ 4,1min —; max 4,1	≤ 0,2min —; max 0,2	≈ 7min —; max —	≈ 1,9min —; max —	≤ 1,2min —; max 1,2	≤ 1,5min —; max 1,5	≤ 5min —; max 5	2min —; max —	≈ 4,2min —; max —	1,74…2,24min 1,74; max 2,24	не установленоmin —; max —	5; 6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35
4	0,7	8min 7,64; max 8	3,1min 2,95; max 3,25	≤ 4,7min —; max 4,7	≤ 0,2min —; max 0,2	≈ 8min —; max —	≈ 2min —; max —	≤ 1,4min —; max 1,4	≤ 1,75min —; max 1,75	≤ 5min —; max 5	2min —; max —	≈ 4,6min —; max —	2,04…2,54min 2,04; max 2,54	не установленоmin —; max —	5; 6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40
5	0,8	10min 9,64; max 10	3,8min 3,65; max 3,95	≤ 5,7min —; max 5,7	≤ 0,2min —; max 0,2	≈ 10min —; max —	≈ 2,5min —; max —	≤ 1,6min —; max 1,6	≤ 2min —; max 2	≤ 5min —; max 5	2min —; max —	≈ 5,3min —; max —	2,77…3,27min 2,77; max 3,27	не установленоmin —; max —	6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40; 45; 50
6	1	12min 11,57; max 12	4,6min 4,45; max 4,75	≤ 6,8min —; max 6,8	≤ 0,25min —; max 0,25	≈ 12min —; max —	≈ 3min —; max —	≤ 2min —; max 2	≤ 2,5min —; max 2,5	≤ 5min —; max 5	3min —; max —	≈ 6,8min —; max —	3,03…3,53min 3,03; max 3,53	не установленоmin —; max —	10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40; 45; 50
8	1,25	16min 15,57; max 16	6min 5,85; max 6,15	≤ 9,2min —; max 9,2	≤ 0,4min —; max 0,4	≈ 16min —; max —	≈ 3,7min —; max —	≤ 2,5min —; max 2,5	≤ 3,2min —; max 3,2	≤ 5min —; max 5	4min —; max —	≈ 9min —; max —	4,18…4,68min 4,18; max 4,68	не установленоmin —; max —	10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40; 45; 50; 55; 60
10	1,5	20min 19,48; max 20	7,5min 7,32; max 7,68	≤ 11,2min —; max 11,2	≤ 0,4min —; max 0,4	≈ 20min —; max —	≈ 4,8min —; max —	≤ 3min —; max 3	≤ 3,8min —; max 3,8	≤ 5min —; max 5	4min —; max —	≈ 10,2min —; max —	5,38…5,88min 5,38; max 5,88	не установленоmin —; max —	12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40; 45; 50; 55; 60

Длины, пределы, ls и lg по каждой строке

d / P	l	min	max	Исполнение резьбы	b	ls	lg
М1,6×0,35	2	1,8	2,2	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	3	2,8	3,2	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	4	3,75	4,25	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	5	4,75	5,25	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	6	5,75	6,25	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	8	7,7	8,3	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	10	9,7	10,3	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	12	11,65	12,35	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	14	13,65	14,35	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	16	15,65	16,35	До головки	не применяется	не применяется	≤ 0,7
М2×0,4	2	1,8	2,2	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	3	2,8	3,2	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	4	3,75	4,25	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	5	4,75	5,25	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	6	5,75	6,25	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	8	7,7	8,3	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	10	9,7	10,3	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	12	11,65	12,35	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	14	13,65	14,35	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	16	15,65	16,35	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	18	17,65	18,35	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	20	19,6	20,4	До головки	не применяется	не применяется	≤ 0,8
М2,5×0,45	3	2,8	3,2	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	4	3,75	4,25	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	5	4,75	5,25	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	6	5,75	6,25	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	8	7,7	8,3	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	10	9,7	10,3	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	12	11,65	12,35	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	14	13,65	14,35	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	16	15,65	16,35	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	18	17,65	18,35	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	20	19,6	20,4	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	22	21,6	22,4	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	25	24,6	25,4	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	28	27,6	28,4	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	30	29,6	30,4	До головки	не применяется	не применяется	≤ 0,9
М3×0,5	4	3,75	4,25	До головки	не применяется	не применяется	≤ 1
М3×0,5	5	4,75	5,25	До головки	не применяется	не применяется	≤ 1
М3×0,5	6	5,75	6,25	До головки	не применяется	не применяется	≤ 1
М3×0,5	8	7,7	8,3	До головки	не применяется	не применяется	≤ 1
М3×0,5	10	9,7	10,3	До головки	не применяется	не применяется	≤ 1
М3×0,5	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1
М3×0,5	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1
М3×0,5	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1
М3×0,5	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1
М3×0,5	20	19,6	20,4	До головки	не применяется	не применяется	≤ 1
М3×0,5	22	21,6	22,4	До головки	не применяется	не применяется	≤ 1
М3×0,5	25	24,6	25,4	До головки	не применяется	не применяется	≤ 1
М3×0,5	28	27,6	28,4	До головки	не применяется	не применяется	≤ 1
М3×0,5	30	29,6	30,4	До головки	не применяется	не применяется	≤ 1
М3,5×0,6	5	4,75	5,25	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	6	5,75	6,25	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	8	7,7	8,3	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	10	9,7	10,3	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	20	19,6	20,4	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	22	21,6	22,4	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	25	24,6	25,4	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	28	27,6	28,4	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	30	29,6	30,4	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	35	34,5	35,5	До головки	не применяется	не применяется	≤ 1,2
М4×0,7	5	4,75	5,25	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	6	5,75	6,25	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	8	7,7	8,3	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	10	9,7	10,3	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	20	19,6	20,4	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	22	21,6	22,4	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	25	24,6	25,4	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	28	27,6	28,4	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	30	29,6	30,4	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	35	34,5	35,5	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	40	39,5	40,5	До головки	не применяется	не применяется	≤ 1,4
М5×0,8	6	5,75	6,25	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	8	7,7	8,3	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	10	9,7	10,3	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	20	19,6	20,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	22	21,6	22,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	25	24,6	25,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	28	27,6	28,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	30	29,6	30,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	35	34,5	35,5	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	40	39,5	40,5	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	45	44,5	45,5	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	50	49,5	50,5	До головки	не применяется	не применяется	≤ 1,6
М6×1	10	9,7	10,3	До головки	не применяется	не применяется	≤ 2
М6×1	12	11,65	12,35	До головки	не применяется	не применяется	≤ 2
М6×1	14	13,65	14,35	До головки	не применяется	не применяется	≤ 2
М6×1	16	15,65	16,35	До головки	не применяется	не применяется	≤ 2
М6×1	18	17,65	18,35	До головки	не применяется	не применяется	≤ 2
М6×1	20	19,6	20,4	До головки	не применяется	не применяется	≤ 2
М6×1	22	21,6	22,4	До головки	не применяется	не применяется	≤ 2
М6×1	25	24,6	25,4	До головки	не применяется	не применяется	≤ 2
М6×1	28	27,6	28,4	До головки	не применяется	не применяется	≤ 2
М6×1	30	29,6	30,4	До головки	не применяется	не применяется	≤ 2
М6×1	35	34,5	35,5	До головки	не применяется	не применяется	≤ 2
М6×1	40	39,5	40,5	До головки	не применяется	не применяется	≤ 2
М6×1	45	44,5	45,5	До головки	не применяется	не применяется	≤ 2
М6×1	50	49,5	50,5	До головки	не применяется	не применяется	≤ 2
М8×1,25	10	9,7	10,3	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	12	11,65	12,35	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	14	13,65	14,35	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	16	15,65	16,35	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	18	17,65	18,35	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	20	19,6	20,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	22	21,6	22,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	25	24,6	25,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	28	27,6	28,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	30	29,6	30,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	35	34,5	35,5	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	40	39,5	40,5	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	45	44,5	45,5	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	50	49,5	50,5	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	55	54	56	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	60	59	61	До головки	не применяется	не применяется	≤ 2,5
М10×1,5	12	11,65	12,35	До головки	не применяется	не применяется	≤ 3
М10×1,5	14	13,65	14,35	До головки	не применяется	не применяется	≤ 3
М10×1,5	16	15,65	16,35	До головки	не применяется	не применяется	≤ 3
М10×1,5	18	17,65	18,35	До головки	не применяется	не применяется	≤ 3
М10×1,5	20	19,6	20,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	22	21,6	22,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	25	24,6	25,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	28	27,6	28,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	30	29,6	30,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	35	34,5	35,5	До головки	не применяется	не применяется	≤ 3
М10×1,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 3
М10×1,5	45	44,5	45,5	До головки	не применяется	не применяется	≤ 3
М10×1,5	50	49,5	50,5	До головки	не применяется	не применяется	≤ 3
М10×1,5	55	54	56	До головки	не применяется	не применяется	≤ 3
М10×1,5	60	59	61	До головки	не применяется	не применяется	≤ 3

* Непредпочтительный размер. Прочерк не является нулём.

DIN 7985:1990-08 · Крест Z; класс A; полная/частичная резьба по таблице — таблицы всего принятого ряда

d	P	dkДиаметр головки	kВысота головки	daДиаметр перехода	rРадиус под головкой	rfРадиус профиля головки	vРазмер от опоры до сечения криволинейной части	aПереход у головки для полной резьбы	xСбег перед полной резьбой	αУклон боковой поверхности головки	№Номер крестообразного шлица	mДиаметр углубления	tГлубина вхождения калибра	dsГладкий стержень	Длины l
1,6	0,35	3,2min 2,9; max 3,2	1,3min 1,18; max 1,42	≤ 2,1min —; max 2,1	≤ 0,1min —; max 0,1	≈ 3min —; max —	≈ 0,8min —; max —	≤ 0,7min —; max 0,7	≤ 0,9min —; max 0,9	≤ 5min —; max 5	0min —; max —	≈ 1,8min —; max —	0,92…1,17min 0,92; max 1,17	не установленоmin —; max —	2; 3; 4; 5; 6; 8; 10; 12; 14 *; 16
2	0,4	4min 3,7; max 4	1,6min 1,48; max 1,72	≤ 2,6min —; max 2,6	≤ 0,1min —; max 0,1	≈ 4min —; max —	≈ 1,1min —; max —	≤ 0,8min —; max 0,8	≤ 1min —; max 1	≤ 5min —; max 5	1min —; max —	≈ 2,4min —; max —	1,1…1,35min 1,1; max 1,35	не установленоmin —; max —	2; 3; 4; 5; 6; 8; 10; 12; 14 ; 16; 18 ; 20
2,5	0,45	5min 4,7; max 5	2min 1,88; max 2,12	≤ 3,1min —; max 3,1	≤ 0,1min —; max 0,1	≈ 5min —; max —	≈ 1,3min —; max —	≤ 0,9min —; max 0,9	≤ 1,1min —; max 1,1	≤ 5min —; max 5	1min —; max —	≈ 2,6min —; max —	1,27…1,52min 1,27; max 1,52	не установленоmin —; max —	3; 4; 5; 6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30
3	0,5	6min 5,7; max 6	2,4min 2,28; max 2,52	≤ 3,6min —; max 3,6	≤ 0,1min —; max 0,1	≈ 6min —; max —	≈ 1,6min —; max —	≤ 1min —; max 1	≤ 1,25min —; max 1,25	≤ 5min —; max 5	1min —; max —	≈ 3min —; max —	1,68…1,93min 1,68; max 1,93	не установленоmin —; max —	4; 5; 6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30
3,5 *	0,6	7min 6,64; max 7	2,7min 2,58; max 2,82	≤ 4,1min —; max 4,1	≤ 0,2min —; max 0,2	≈ 7min —; max —	≈ 1,9min —; max —	≤ 1,2min —; max 1,2	≤ 1,5min —; max 1,5	≤ 5min —; max 5	2min —; max —	≈ 4min —; max —	1,65…2,11min 1,65; max 2,11	не установленоmin —; max —	5; 6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35
4	0,7	8min 7,64; max 8	3,1min 2,95; max 3,25	≤ 4,7min —; max 4,7	≤ 0,2min —; max 0,2	≈ 8min —; max —	≈ 2min —; max —	≤ 1,4min —; max 1,4	≤ 1,75min —; max 1,75	≤ 5min —; max 5	2min —; max —	≈ 4,3min —; max —	1,9…2,36min 1,9; max 2,36	не установленоmin —; max —	5; 6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40
5	0,8	10min 9,64; max 10	3,8min 3,65; max 3,95	≤ 5,7min —; max 5,7	≤ 0,2min —; max 0,2	≈ 10min —; max —	≈ 2,5min —; max —	≤ 1,6min —; max 1,6	≤ 2min —; max 2	≤ 5min —; max 5	2min —; max —	≈ 5min —; max —	2,64…3,1min 2,64; max 3,1	не установленоmin —; max —	6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40; 45; 50
6	1	12min 11,57; max 12	4,6min 4,45; max 4,75	≤ 6,8min —; max 6,8	≤ 0,25min —; max 0,25	≈ 12min —; max —	≈ 3min —; max —	≤ 2min —; max 2	≤ 2,5min —; max 2,5	≤ 5min —; max 5	3min —; max —	≈ 6,7min —; max —	3,02…3,48min 3,02; max 3,48	не установленоmin —; max —	10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40; 45; 50
8	1,25	16min 15,57; max 16	6min 5,85; max 6,15	≤ 9,2min —; max 9,2	≤ 0,4min —; max 0,4	≈ 16min —; max —	≈ 3,7min —; max —	≤ 2,5min —; max 2,5	≤ 3,2min —; max 3,2	≤ 5min —; max 5	4min —; max —	≈ 8,8min —; max —	4,06…4,52min 4,06; max 4,52	не установленоmin —; max —	10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40; 45; 50; 55; 60
10	1,5	20min 19,48; max 20	7,5min 7,32; max 7,68	≤ 11,2min —; max 11,2	≤ 0,4min —; max 0,4	≈ 20min —; max —	≈ 4,8min —; max —	≤ 3min —; max 3	≤ 3,8min —; max 3,8	≤ 5min —; max 5	4min —; max —	≈ 9,9min —; max —	5,23…5,69min 5,23; max 5,69	не установленоmin —; max —	12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40; 45; 50; 55; 60

Длины, пределы, ls и lg по каждой строке

d / P	l	min	max	Исполнение резьбы	b	ls	lg
М1,6×0,35	2	1,8	2,2	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	3	2,8	3,2	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	4	3,75	4,25	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	5	4,75	5,25	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	6	5,75	6,25	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	8	7,7	8,3	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	10	9,7	10,3	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	12	11,65	12,35	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	14	13,65	14,35	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	16	15,65	16,35	До головки	не применяется	не применяется	≤ 0,7
М2×0,4	2	1,8	2,2	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	3	2,8	3,2	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	4	3,75	4,25	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	5	4,75	5,25	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	6	5,75	6,25	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	8	7,7	8,3	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	10	9,7	10,3	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	12	11,65	12,35	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	14	13,65	14,35	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	16	15,65	16,35	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	18	17,65	18,35	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	20	19,6	20,4	Частичная	≥ 16	не установлено	≤ 4
М2,5×0,45	3	2,8	3,2	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	4	3,75	4,25	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	5	4,75	5,25	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	6	5,75	6,25	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	8	7,7	8,3	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	10	9,7	10,3	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	12	11,65	12,35	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	14	13,65	14,35	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	16	15,65	16,35	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	18	17,65	18,35	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	20	19,6	20,4	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	22	21,6	22,4	Частичная	≥ 18	не установлено	≤ 4
М2,5×0,45	25	24,6	25,4	Частичная	≥ 18	не установлено	≤ 7
М2,5×0,45	28	27,6	28,4	Частичная	≥ 18	не установлено	≤ 10
М2,5×0,45	30	29,6	30,4	Частичная	≥ 18	не установлено	≤ 12
М3×0,5	4	3,75	4,25	До головки	не применяется	не применяется	≤ 1
М3×0,5	5	4,75	5,25	До головки	не применяется	не применяется	≤ 1
М3×0,5	6	5,75	6,25	До головки	не применяется	не применяется	≤ 1
М3×0,5	8	7,7	8,3	До головки	не применяется	не применяется	≤ 1
М3×0,5	10	9,7	10,3	До головки	не применяется	не применяется	≤ 1
М3×0,5	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1
М3×0,5	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1
М3×0,5	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1
М3×0,5	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1
М3×0,5	20	19,6	20,4	До головки	не применяется	не применяется	≤ 1
М3×0,5	22	21,6	22,4	До головки	не применяется	не применяется	≤ 1
М3×0,5	25	24,6	25,4	Частичная	≥ 19	не установлено	≤ 6
М3×0,5	28	27,6	28,4	Частичная	≥ 19	не установлено	≤ 9
М3×0,5	30	29,6	30,4	Частичная	≥ 19	не установлено	≤ 11
М3,5×0,6	5	4,75	5,25	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	6	5,75	6,25	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	8	7,7	8,3	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	10	9,7	10,3	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	20	19,6	20,4	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	22	21,6	22,4	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	25	24,6	25,4	Частичная	≥ 20	не установлено	≤ 5
М3,5×0,6	28	27,6	28,4	Частичная	≥ 20	не установлено	≤ 8
М3,5×0,6	30	29,6	30,4	Частичная	≥ 20	не установлено	≤ 10
М3,5×0,6	35	34,5	35,5	Частичная	≥ 20	не установлено	≤ 15
М4×0,7	5	4,75	5,25	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	6	5,75	6,25	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	8	7,7	8,3	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	10	9,7	10,3	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	20	19,6	20,4	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	22	21,6	22,4	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	25	24,6	25,4	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	28	27,6	28,4	Частичная	≥ 22	не установлено	≤ 6
М4×0,7	30	29,6	30,4	Частичная	≥ 22	не установлено	≤ 8
М4×0,7	35	34,5	35,5	Частичная	≥ 22	не установлено	≤ 13
М4×0,7	40	39,5	40,5	Частичная	≥ 22	не установлено	≤ 18
М5×0,8	6	5,75	6,25	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	8	7,7	8,3	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	10	9,7	10,3	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	20	19,6	20,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	22	21,6	22,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	25	24,6	25,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	28	27,6	28,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	30	29,6	30,4	Частичная	≥ 25	не установлено	≤ 5
М5×0,8	35	34,5	35,5	Частичная	≥ 25	не установлено	≤ 10
М5×0,8	40	39,5	40,5	Частичная	≥ 25	не установлено	≤ 15
М5×0,8	45	44,5	45,5	Частичная	≥ 25	не установлено	≤ 20
М5×0,8	50	49,5	50,5	Частичная	≥ 25	не установлено	≤ 25
М6×1	10	9,7	10,3	До головки	не применяется	не применяется	≤ 2
М6×1	12	11,65	12,35	До головки	не применяется	не применяется	≤ 2
М6×1	14	13,65	14,35	До головки	не применяется	не применяется	≤ 2
М6×1	16	15,65	16,35	До головки	не применяется	не применяется	≤ 2
М6×1	18	17,65	18,35	До головки	не применяется	не применяется	≤ 2
М6×1	20	19,6	20,4	До головки	не применяется	не применяется	≤ 2
М6×1	22	21,6	22,4	До головки	не применяется	не применяется	≤ 2
М6×1	25	24,6	25,4	До головки	не применяется	не применяется	≤ 2
М6×1	28	27,6	28,4	До головки	не применяется	не применяется	≤ 2
М6×1	30	29,6	30,4	До головки	не применяется	не применяется	≤ 2
М6×1	35	34,5	35,5	До головки	не применяется	не применяется	≤ 2
М6×1	40	39,5	40,5	Частичная	≥ 28	не установлено	≤ 12
М6×1	45	44,5	45,5	Частичная	≥ 28	не установлено	≤ 17
М6×1	50	49,5	50,5	Частичная	≥ 28	не установлено	≤ 22
М8×1,25	10	9,7	10,3	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	12	11,65	12,35	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	14	13,65	14,35	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	16	15,65	16,35	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	18	17,65	18,35	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	20	19,6	20,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	22	21,6	22,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	25	24,6	25,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	28	27,6	28,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	30	29,6	30,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	35	34,5	35,5	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	40	39,5	40,5	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	45	44,5	45,5	Частичная	≥ 34	не установлено	≤ 11
М8×1,25	50	49,5	50,5	Частичная	≥ 34	не установлено	≤ 16
М8×1,25	55	54	56	Частичная	≥ 34	не установлено	≤ 21
М8×1,25	60	59	61	Частичная	≥ 34	не установлено	≤ 26
М10×1,5	12	11,65	12,35	До головки	не применяется	не применяется	≤ 3
М10×1,5	14	13,65	14,35	До головки	не применяется	не применяется	≤ 3
М10×1,5	16	15,65	16,35	До головки	не применяется	не применяется	≤ 3
М10×1,5	18	17,65	18,35	До головки	не применяется	не применяется	≤ 3
М10×1,5	20	19,6	20,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	22	21,6	22,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	25	24,6	25,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	28	27,6	28,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	30	29,6	30,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	35	34,5	35,5	До головки	не применяется	не применяется	≤ 3
М10×1,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 3
М10×1,5	45	44,5	45,5	До головки	не применяется	не применяется	≤ 3
М10×1,5	50	49,5	50,5	Частичная	≥ 40	не установлено	≤ 10
М10×1,5	55	54	56	Частичная	≥ 40	не установлено	≤ 15
М10×1,5	60	59	61	Частичная	≥ 40	не установлено	≤ 20

* Непредпочтительный размер. Прочерк не является нулём.

DIN 7985:1990-08 · Крест Z; класс A; резьба до головки, форма A — таблицы всего принятого ряда

d	P	dkДиаметр головки	kВысота головки	daДиаметр перехода	rРадиус под головкой	rfРадиус профиля головки	vРазмер от опоры до сечения криволинейной части	aПереход у головки для полной резьбы	xСбег перед полной резьбой	αУклон боковой поверхности головки	№Номер крестообразного шлица	mДиаметр углубления	tГлубина вхождения калибра	dsГладкий стержень	Длины l
1,6	0,35	3,2min 2,9; max 3,2	1,3min 1,18; max 1,42	≤ 2,1min —; max 2,1	≤ 0,1min —; max 0,1	≈ 3min —; max —	≈ 0,8min —; max —	≤ 0,7min —; max 0,7	≤ 0,9min —; max 0,9	≤ 5min —; max 5	0min —; max —	≈ 1,8min —; max —	0,92…1,17min 0,92; max 1,17	не установленоmin —; max —	2; 3; 4; 5; 6; 8; 10; 12; 14 *; 16
2	0,4	4min 3,7; max 4	1,6min 1,48; max 1,72	≤ 2,6min —; max 2,6	≤ 0,1min —; max 0,1	≈ 4min —; max —	≈ 1,1min —; max —	≤ 0,8min —; max 0,8	≤ 1min —; max 1	≤ 5min —; max 5	1min —; max —	≈ 2,4min —; max —	1,1…1,35min 1,1; max 1,35	не установленоmin —; max —	2; 3; 4; 5; 6; 8; 10; 12; 14 ; 16; 18 ; 20
2,5	0,45	5min 4,7; max 5	2min 1,88; max 2,12	≤ 3,1min —; max 3,1	≤ 0,1min —; max 0,1	≈ 5min —; max —	≈ 1,3min —; max —	≤ 0,9min —; max 0,9	≤ 1,1min —; max 1,1	≤ 5min —; max 5	1min —; max —	≈ 2,6min —; max —	1,27…1,52min 1,27; max 1,52	не установленоmin —; max —	3; 4; 5; 6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30
3	0,5	6min 5,7; max 6	2,4min 2,28; max 2,52	≤ 3,6min —; max 3,6	≤ 0,1min —; max 0,1	≈ 6min —; max —	≈ 1,6min —; max —	≤ 1min —; max 1	≤ 1,25min —; max 1,25	≤ 5min —; max 5	1min —; max —	≈ 3min —; max —	1,68…1,93min 1,68; max 1,93	не установленоmin —; max —	4; 5; 6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30
3,5 *	0,6	7min 6,64; max 7	2,7min 2,58; max 2,82	≤ 4,1min —; max 4,1	≤ 0,2min —; max 0,2	≈ 7min —; max —	≈ 1,9min —; max —	≤ 1,2min —; max 1,2	≤ 1,5min —; max 1,5	≤ 5min —; max 5	2min —; max —	≈ 4min —; max —	1,65…2,11min 1,65; max 2,11	не установленоmin —; max —	5; 6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35
4	0,7	8min 7,64; max 8	3,1min 2,95; max 3,25	≤ 4,7min —; max 4,7	≤ 0,2min —; max 0,2	≈ 8min —; max —	≈ 2min —; max —	≤ 1,4min —; max 1,4	≤ 1,75min —; max 1,75	≤ 5min —; max 5	2min —; max —	≈ 4,3min —; max —	1,9…2,36min 1,9; max 2,36	не установленоmin —; max —	5; 6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40
5	0,8	10min 9,64; max 10	3,8min 3,65; max 3,95	≤ 5,7min —; max 5,7	≤ 0,2min —; max 0,2	≈ 10min —; max —	≈ 2,5min —; max —	≤ 1,6min —; max 1,6	≤ 2min —; max 2	≤ 5min —; max 5	2min —; max —	≈ 5min —; max —	2,64…3,1min 2,64; max 3,1	не установленоmin —; max —	6; 8; 10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40; 45; 50
6	1	12min 11,57; max 12	4,6min 4,45; max 4,75	≤ 6,8min —; max 6,8	≤ 0,25min —; max 0,25	≈ 12min —; max —	≈ 3min —; max —	≤ 2min —; max 2	≤ 2,5min —; max 2,5	≤ 5min —; max 5	3min —; max —	≈ 6,7min —; max —	3,02…3,48min 3,02; max 3,48	не установленоmin —; max —	10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40; 45; 50
8	1,25	16min 15,57; max 16	6min 5,85; max 6,15	≤ 9,2min —; max 9,2	≤ 0,4min —; max 0,4	≈ 16min —; max —	≈ 3,7min —; max —	≤ 2,5min —; max 2,5	≤ 3,2min —; max 3,2	≤ 5min —; max 5	4min —; max —	≈ 8,8min —; max —	4,06…4,52min 4,06; max 4,52	не установленоmin —; max —	10; 12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40; 45; 50; 55; 60
10	1,5	20min 19,48; max 20	7,5min 7,32; max 7,68	≤ 11,2min —; max 11,2	≤ 0,4min —; max 0,4	≈ 20min —; max —	≈ 4,8min —; max —	≤ 3min —; max 3	≤ 3,8min —; max 3,8	≤ 5min —; max 5	4min —; max —	≈ 9,9min —; max —	5,23…5,69min 5,23; max 5,69	не установленоmin —; max —	12; 14 ; 16; 18 ; 20; 22 ; 25; 28 ; 30; 35; 40; 45; 50; 55; 60

Длины, пределы, ls и lg по каждой строке

d / P	l	min	max	Исполнение резьбы	b	ls	lg
М1,6×0,35	2	1,8	2,2	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	3	2,8	3,2	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	4	3,75	4,25	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	5	4,75	5,25	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	6	5,75	6,25	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	8	7,7	8,3	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	10	9,7	10,3	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	12	11,65	12,35	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	14	13,65	14,35	До головки	не применяется	не применяется	≤ 0,7
М1,6×0,35	16	15,65	16,35	До головки	не применяется	не применяется	≤ 0,7
М2×0,4	2	1,8	2,2	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	3	2,8	3,2	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	4	3,75	4,25	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	5	4,75	5,25	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	6	5,75	6,25	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	8	7,7	8,3	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	10	9,7	10,3	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	12	11,65	12,35	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	14	13,65	14,35	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	16	15,65	16,35	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	18	17,65	18,35	До головки	не применяется	не применяется	≤ 0,8
М2×0,4	20	19,6	20,4	До головки	не применяется	не применяется	≤ 0,8
М2,5×0,45	3	2,8	3,2	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	4	3,75	4,25	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	5	4,75	5,25	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	6	5,75	6,25	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	8	7,7	8,3	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	10	9,7	10,3	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	12	11,65	12,35	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	14	13,65	14,35	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	16	15,65	16,35	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	18	17,65	18,35	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	20	19,6	20,4	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	22	21,6	22,4	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	25	24,6	25,4	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	28	27,6	28,4	До головки	не применяется	не применяется	≤ 0,9
М2,5×0,45	30	29,6	30,4	До головки	не применяется	не применяется	≤ 0,9
М3×0,5	4	3,75	4,25	До головки	не применяется	не применяется	≤ 1
М3×0,5	5	4,75	5,25	До головки	не применяется	не применяется	≤ 1
М3×0,5	6	5,75	6,25	До головки	не применяется	не применяется	≤ 1
М3×0,5	8	7,7	8,3	До головки	не применяется	не применяется	≤ 1
М3×0,5	10	9,7	10,3	До головки	не применяется	не применяется	≤ 1
М3×0,5	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1
М3×0,5	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1
М3×0,5	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1
М3×0,5	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1
М3×0,5	20	19,6	20,4	До головки	не применяется	не применяется	≤ 1
М3×0,5	22	21,6	22,4	До головки	не применяется	не применяется	≤ 1
М3×0,5	25	24,6	25,4	До головки	не применяется	не применяется	≤ 1
М3×0,5	28	27,6	28,4	До головки	не применяется	не применяется	≤ 1
М3×0,5	30	29,6	30,4	До головки	не применяется	не применяется	≤ 1
М3,5×0,6	5	4,75	5,25	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	6	5,75	6,25	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	8	7,7	8,3	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	10	9,7	10,3	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	20	19,6	20,4	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	22	21,6	22,4	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	25	24,6	25,4	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	28	27,6	28,4	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	30	29,6	30,4	До головки	не применяется	не применяется	≤ 1,2
М3,5×0,6	35	34,5	35,5	До головки	не применяется	не применяется	≤ 1,2
М4×0,7	5	4,75	5,25	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	6	5,75	6,25	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	8	7,7	8,3	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	10	9,7	10,3	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	20	19,6	20,4	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	22	21,6	22,4	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	25	24,6	25,4	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	28	27,6	28,4	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	30	29,6	30,4	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	35	34,5	35,5	До головки	не применяется	не применяется	≤ 1,4
М4×0,7	40	39,5	40,5	До головки	не применяется	не применяется	≤ 1,4
М5×0,8	6	5,75	6,25	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	8	7,7	8,3	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	10	9,7	10,3	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	12	11,65	12,35	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	14	13,65	14,35	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	16	15,65	16,35	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	18	17,65	18,35	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	20	19,6	20,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	22	21,6	22,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	25	24,6	25,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	28	27,6	28,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	30	29,6	30,4	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	35	34,5	35,5	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	40	39,5	40,5	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	45	44,5	45,5	До головки	не применяется	не применяется	≤ 1,6
М5×0,8	50	49,5	50,5	До головки	не применяется	не применяется	≤ 1,6
М6×1	10	9,7	10,3	До головки	не применяется	не применяется	≤ 2
М6×1	12	11,65	12,35	До головки	не применяется	не применяется	≤ 2
М6×1	14	13,65	14,35	До головки	не применяется	не применяется	≤ 2
М6×1	16	15,65	16,35	До головки	не применяется	не применяется	≤ 2
М6×1	18	17,65	18,35	До головки	не применяется	не применяется	≤ 2
М6×1	20	19,6	20,4	До головки	не применяется	не применяется	≤ 2
М6×1	22	21,6	22,4	До головки	не применяется	не применяется	≤ 2
М6×1	25	24,6	25,4	До головки	не применяется	не применяется	≤ 2
М6×1	28	27,6	28,4	До головки	не применяется	не применяется	≤ 2
М6×1	30	29,6	30,4	До головки	не применяется	не применяется	≤ 2
М6×1	35	34,5	35,5	До головки	не применяется	не применяется	≤ 2
М6×1	40	39,5	40,5	До головки	не применяется	не применяется	≤ 2
М6×1	45	44,5	45,5	До головки	не применяется	не применяется	≤ 2
М6×1	50	49,5	50,5	До головки	не применяется	не применяется	≤ 2
М8×1,25	10	9,7	10,3	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	12	11,65	12,35	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	14	13,65	14,35	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	16	15,65	16,35	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	18	17,65	18,35	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	20	19,6	20,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	22	21,6	22,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	25	24,6	25,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	28	27,6	28,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	30	29,6	30,4	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	35	34,5	35,5	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	40	39,5	40,5	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	45	44,5	45,5	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	50	49,5	50,5	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	55	54	56	До головки	не применяется	не применяется	≤ 2,5
М8×1,25	60	59	61	До головки	не применяется	не применяется	≤ 2,5
М10×1,5	12	11,65	12,35	До головки	не применяется	не применяется	≤ 3
М10×1,5	14	13,65	14,35	До головки	не применяется	не применяется	≤ 3
М10×1,5	16	15,65	16,35	До головки	не применяется	не применяется	≤ 3
М10×1,5	18	17,65	18,35	До головки	не применяется	не применяется	≤ 3
М10×1,5	20	19,6	20,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	22	21,6	22,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	25	24,6	25,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	28	27,6	28,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	30	29,6	30,4	До головки	не применяется	не применяется	≤ 3
М10×1,5	35	34,5	35,5	До головки	не применяется	не применяется	≤ 3
М10×1,5	40	39,5	40,5	До головки	не применяется	не применяется	≤ 3
М10×1,5	45	44,5	45,5	До головки	не применяется	не применяется	≤ 3
М10×1,5	50	49,5	50,5	До головки	не применяется	не применяется	≤ 3
М10×1,5	55	54	56	До головки	не применяется	не применяется	≤ 3
М10×1,5	60	59	61	До головки	не применяется	не применяется	≤ 3

* Непредпочтительный размер. Прочерк не является нулём.

Отдать в изготовление

Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».

Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.

Добавить в заявку

Документы и область проверки

ГОСТ 17473-80, изд. 2006 + поправка 2010

Класс точности A / B. Поле резьбы: По заказу; пример стандарта — 6g, не автоматическое назначение.

Геометрия ГОСТ 17473 с изменениями 1/2. Поправка 2010 исправляет букву класса B в примере обозначения. Численные допуски головки и длины — по ГОСТ 1759.1-82, элементы 6/12 и приложение. Для k<1 класса A численные пределы не установлены здесь. Гладкий стержень допускается полного диаметра либо под накатку по ГОСТ 19256; в таблице показан полный стержень. Профиль креста не объявлен PH/PZ по одному номеру. Пределы глубины прямого шлица М16/М18 противоречивы в полученном тексте и не приняты. Нагрузки и момент затяжки не вычисляются.

Официальная запись документа: обозначение и статус

DIN 85 — каталожные размеры, форма A

Класс точности Не установлен каталогом. Поле резьбы: Не установлено каталогом.

Размеры имеют каталожное основание. Официальная запись DIN 85 подтверждает название и историю, но не эти каталожные числа. Исходное изделие — стальное 8.8 с цинковым покрытием; эти свойства не назначаются автоматически индивидуальному заказу. Предельные значения есть только для k max и t min. Ширина шлица и диаметр головки — номинальные каталожные значения.

Официальная запись документа: обозначение и статус

DIN 7985:1990-08

Класс точности A. Поле резьбы: 6g, для изделия без покрытия; толщину покрытия согласуют отдельно.

Принята историческая редакция 1990-08, заменённая DIN EN ISO 7045. Размеры не перенесены из новой нормы. Номер креста и тип H/Z задают разные глубины калибра; физический профиль дна требует DIN 7962. Таблица 2: класс точности A, сталь 4.8/5.8/8.8, нержавеющая A2-70/A4-70, медно-цинковый сплав; другие свойства по соглашению. Это перечень требований источника, не назначение заказу и не расчёт нагрузки.

Официальная запись документа: обозначение и статус

Семейство объединяет форму для навигации, но не устанавливает взаимозаменяемость.

Для ГОСТ доступны нормативные исполнения; DIN 85 имеет ограниченное каталожное основание; DIN 7985 — собственную редакцию 1990.
