ГОСТ 6393-73 — Круглые гайки с торцевыми отверстиями

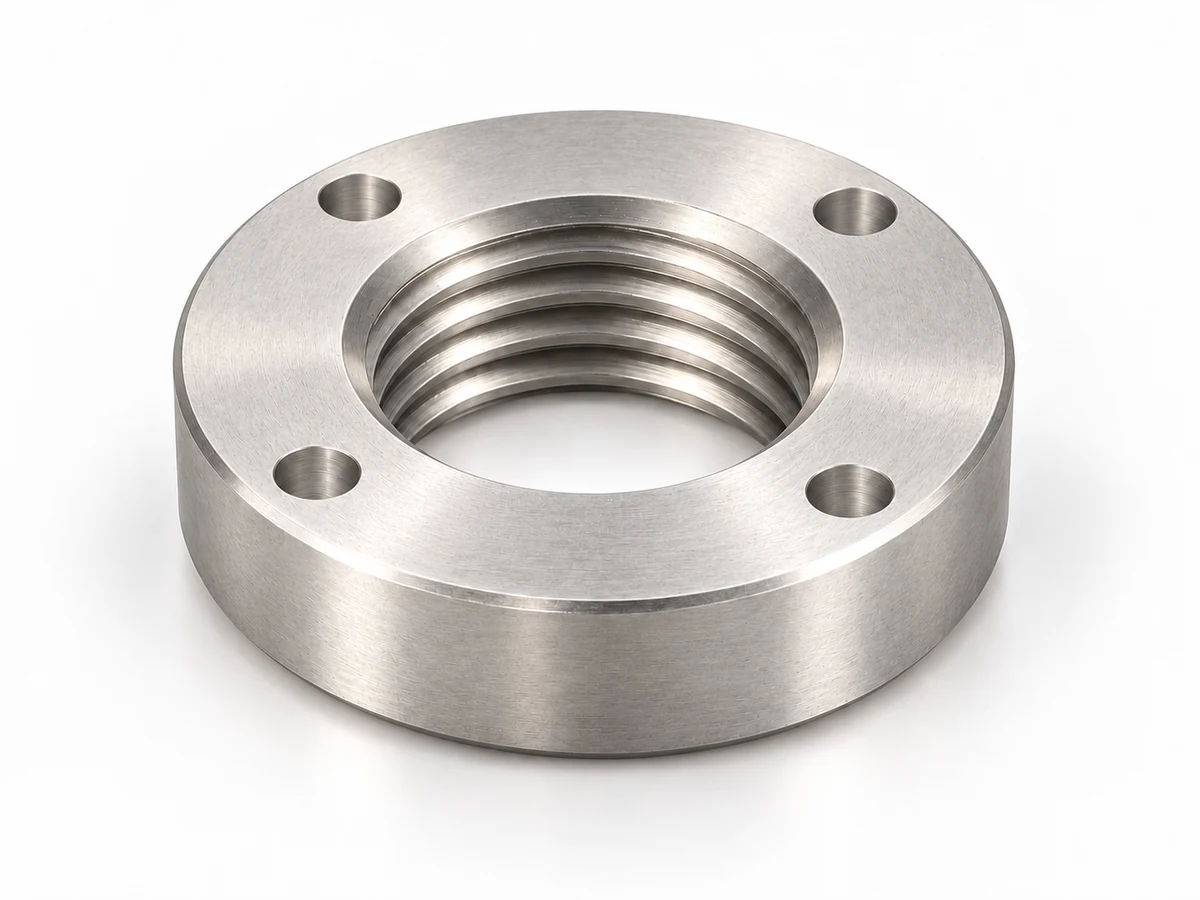

Круглые гайки М8×1–М100×2 по ГОСТ 6393-73: четыре торцевых отверстия, окружность центров и глубина каждого отверстия.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

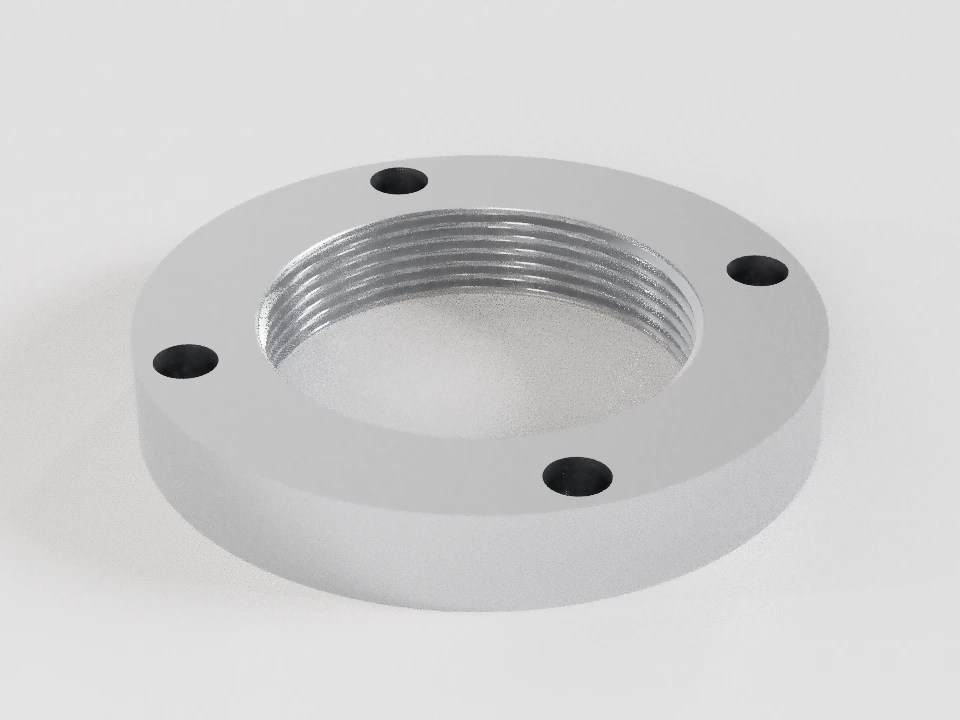

Гайка М42×1,5-6H ГОСТ 6393-73
Гайка М42×1,5-6H ГОСТ 6393-73
- Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
- Размерный ряд по ГОСТ 6393-73.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 42 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 6393-73; 2006, изменения №1,2; Чертёж; полная таблица с.2; пункты3–10; приложение |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. мелкий шаг. Нормативный. ГОСТ 6393-73; 2006, изменения №1,2; Чертёж; полная таблица с.2; пункты3–10; приложение |
| Наружный диаметр корпуса | 65 | h13 | 64,54 | 65 | мм | Нормативный. ГОСТ 6393-73; 2006, изменения №1,2; Чертёж; полная таблица с.2; пункты3–10; приложение |
| Диаметр окружности отверстий | 56 | — | — | — | мм | Нормативный. ГОСТ 6393-73; 2006, изменения №1,2; Чертёж; полная таблица с.2; пункты3–10; приложение |
| Диаметр торцевого отверстия | 6 | H13 | 6 | 6,18 | мм | Нормативный. ГОСТ 6393-73; 2006, изменения №1,2; Чертёж; полная таблица с.2; пункты3–10; приложение |
| Полная высота | 10 | h14 | 9,64 | 10 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 6393-73; 2006, изменения №1,2; Чертёж; полная таблица с.2; пункты3–10; приложение |
| Глубина торцевого отверстия | 7 | H14 | 7 | 7,36 | мм | Нормативный. ГОСТ 6393-73; 2006, изменения №1,2; Чертёж; полная таблица с.2; пункты3–10; приложение |
| Позиционный допуск оси отверстия | — | — | — | 0,2 | мм | Нормативный. ГОСТ 6393-73; 2006, изменения №1,2; Чертёж; полная таблица с.2; пункты3–10; приложение |
| Наружные фаски | — | — | — | 1 | мм | Нормативный. ГОСТ 6393-73; 2006, изменения №1,2; Чертёж; полная таблица с.2; пункты3–10; приложение |
| Фаски отверстий под ключ | — | — | — | 0,6 | мм | Нормативный. ГОСТ 6393-73; 2006, изменения №1,2; Чертёж; полная таблица с.2; пункты3–10; приложение |
| Число торцевых отверстий | 4 | — | — | — | шт. | Нормативный. ГОСТ 6393-73; 2006, изменения №1,2; Чертёж; полная таблица с.2; пункты3–10; приложение |
| Включённый угол входа | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 6393-73; 2006, изменения №1,2; Чертёж; полная таблица с.2; пункты3–10; приложение |
| Внутренний диаметр резьбы | 40,376 | 6H | 40,376 | 40,676 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 41,026 | 6H | 41,026 | 41,226 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 42 | — | 42 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 6393-73; 2006, изменения №1,2; Чертёж; полная таблица с.2; пункты3–10; приложение |
Применение
Торцевые отверстия
Штифты инструмента входят в отверстия, расположенные на торце.
Проверить диаметр и окружность расположения отверстий, доступ вдоль оси.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 6393-73 · точность А
2006, изменения №1,2
| d | Основной (крупный) P | Мелкие P | D | D₁ | d₁ | m | h | t | c | c₁ | n (шт.) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | — | 1 | 18 [17,73…18] | 13 | 3 [3…3,14] | 6 [5,7…6] | 3,5 [3,5…3,8] | ≤ 0,16 | ≤ 0,6 | ≤ 0,4 | 4 |
| 10 | — | 1,25 | 22 [21,67…22] | 15 | 3 [3…3,14] | 8 [7,64…8] | 5 [5…5,3] | ≤ 0,16 | ≤ 0,6 | ≤ 0,4 | 4 |
| 12 | — | 1,25 | 26 [25,67…26] | 18 | 3 [3…3,14] | 8 [7,64…8] | 5 [5…5,3] | ≤ 0,16 | ≤ 0,6 | ≤ 0,4 | 4 |
| 14 | — | 1,5 | 28 [27,67…28] | 20 | 3 [3…3,14] | 8 [7,64…8] | 5 [5…5,3] | ≤ 0,16 | ≤ 1 | ≤ 0,4 | 4 |
| 16 | — | 1,5 | 30 [29,67…30] | 22 | 3,5 [3,5…3,68] | 8 [7,64…8] | 5 [5…5,3] | ≤ 0,16 | ≤ 1 | ≤ 0,4 | 4 |
| 18 | — | 1,5 | 32 [31,61…32] | 24 | 3,5 [3,5…3,68] | 8 [7,64…8] | 5 [5…5,3] | ≤ 0,16 | ≤ 1 | ≤ 0,4 | 4 |
| 20 | — | 1,5 | 34 [33,61…34] | 27 | 3,5 [3,5…3,68] | 8 [7,64…8] | 5 [5…5,3] | ≤ 0,16 | ≤ 1 | ≤ 0,4 | 4 |
| 22 | — | 1,5 | 38 [37,61…38] | 30 | 3,5 [3,5…3,68] | 8 [7,64…8] | 5 [5…5,3] | ≤ 0,16 | ≤ 1 | ≤ 0,4 | 4 |
| 24 | — | 1,5 | 42 [41,61…42] | 34 | 4 [4…4,18] | 10 [9,64…10] | 5 [5…5,3] | ≤ 0,2 | ≤ 1 | ≤ 0,4 | 4 |
| 27 | — | 1,5 | 45 [44,61…45] | 34 | 4 [4…4,18] | 10 [9,64…10] | 5 [5…5,3] | ≤ 0,2 | ≤ 1 | ≤ 0,4 | 4 |
| 30 | — | 1,5 | 48 [47,61…48] | 38 | 4,5 [4,5…4,68] | 10 [9,64…10] | 7 [7…7,36] | ≤ 0,2 | ≤ 1 | ≤ 0,6 | 4 |
| 33 | — | 1,5 | 52 [51,54…52] | 42 | 4,5 [4,5…4,68] | 10 [9,64…10] | 7 [7…7,36] | ≤ 0,2 | ≤ 1 | ≤ 0,6 | 4 |
| 36 | — | 1,5 | 55 [54,54…55] | 48 | 4,5 [4,5…4,68] | 10 [9,64…10] | 7 [7…7,36] | ≤ 0,2 | ≤ 1 | ≤ 0,6 | 4 |
| 39 | — | 1,5 | 60 [59,54…60] | 48 | 4,5 [4,5…4,68] | 10 [9,64…10] | 7 [7…7,36] | ≤ 0,2 | ≤ 1 | ≤ 0,6 | 4 |
| 42 | — | 1,5 | 65 [64,54…65] | 56 | 6 [6…6,18] | 10 [9,64…10] | 7 [7…7,36] | ≤ 0,2 | ≤ 1 | ≤ 0,6 | 4 |
| 45 | — | 1,5 | 70 [69,54…70] | 56 | 6 [6…6,18] | 10 [9,64…10] | 7 [7…7,36] | ≤ 0,2 | ≤ 1 | ≤ 0,6 | 4 |
| 48 | — | 1,5 | 75 [74,54…75] | 64 | 6 [6…6,18] | 12 [11,57…12] | 7 [7…7,36] | ≤ 0,2 | ≤ 1 | ≤ 0,6 | 4 |
| 52 | — | 1,5 | 80 [79,54…80] | 64 | 6 [6…6,18] | 12 [11,57…12] | 7 [7…7,36] | ≤ 0,2 | ≤ 1 | ≤ 0,6 | 4 |
| 56 | — | 2 | 85 [84,46…85] | 72 | 8 [8…8,22] | 12 [11,57…12] | 7 [7…7,36] | ≤ 0,2 | ≤ 1,6 | ≤ 1 | 4 |
| 60 | — | 2 | 90 [89,46…90] | 72 | 8 [8…8,22] | 12 [11,57…12] | 8 [8…8,36] | ≤ 0,2 | ≤ 1,6 | ≤ 1 | 4 |
| 64 | — | 2 | 95 [94,46…95] | 80 | 8 [8…8,22] | 12 [11,57…12] | 8 [8…8,36] | ≤ 0,2 | ≤ 1,6 | ≤ 1 | 4 |
| 68 | — | 2 | 100 [99,46…100] | 80 | 8 [8…8,22] | 15 [14,57…15] | 8 [8…8,36] | ≤ 0,2 | ≤ 1,6 | ≤ 1 | 4 |
| 72 | — | 2 | 105 [104,46…105] | 90 | 9 [9…9,22] | 15 [14,57…15] | 11 [11…11,43] | ≤ 0,3 | ≤ 1,6 | ≤ 1 | 4 |
| 76 | — | 2 | 110 [109,46…110] | 90 | 9 [9…9,22] | 15 [14,57…15] | 11 [11…11,43] | ≤ 0,3 | ≤ 1,6 | ≤ 1 | 4 |
| 80 | — | 2 | 115 [114,46…115] | 100 | 9 [9…9,22] | 15 [14,57…15] | 11 [11…11,43] | ≤ 0,3 | ≤ 1,6 | ≤ 1 | 4 |
| 85 | — | 2 | 120 [119,46…120] | 100 | 9 [9…9,22] | 15 [14,57…15] | 11 [11…11,43] | ≤ 0,3 | ≤ 1,6 | ≤ 1 | 4 |
| 90 | — | 2 | 125 [124,37…125] | 110 | 9 [9…9,22] | 18 [17,57…18] | 11 [11…11,43] | ≤ 0,3 | ≤ 1,6 | ≤ 1 | 4 |
| 95 | — | 2 | 130 [129,37…130] | 110 | 9 [9…9,22] | 18 [17,57…18] | 11 [11…11,43] | ≤ 0,3 | ≤ 1,6 | ≤ 1 | 4 |
| 100 | — | 2 | 135 [134,37…135] | 120 | 9 [9…9,22] | 18 [17,57…18] | 11 [11…11,43] | ≤ 0,3 | ≤ 1,6 | ≤ 1 | 4 |
Выбрать строку ГОСТ 6393-73
- D
- Наружный диаметр корпуса.
- D₁
- Диаметр окружности отверстий.
- d₁
- Диаметр торцевого отверстия.
- m
- Полная высота.
- h
- Глубина торцевого отверстия.
- t
- Позиционный допуск оси отверстия.
- c
- Наружные фаски.
- c₁
- Фаски отверстий под ключ.
- n
- Число торцевых отверстий.
Исполнения
- Основная форма
Требования и конструкция
- Ключ вводится с торца в четыре глухих отверстия на окружности D₁. Радиальный ввод инструмента не соответствует этой конструкции.
- Внутренняя резьба 6H; историческое 7Hдопускалось только до 01.01.1990.
- Поверхности отверстий стальных гаек 37,5–43,5HRC; объёмная термообработка 28–33,5HRC. По заказу допускается без термообработки; размагничивание по заказу.
- ГОСТ 24643: перпендикулярность опоры 9-й степени, соосность наружного цилиндра 11-й. Позиционный допуск отверстий задан отдельно.
- До 48 мм технические требованияГОСТ 1759.0, свыше 48 мм ГОСТ 18126.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол фасок | 45 | ° |
| β | Включённый угол входа | 90…120 | ° |
Источник размеров: ГОСТ 6393-73, 2006, изменения №1,2; Чертёж; полная таблица с.2; пункты3–10; приложение.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М42×1,5-6H ГОСТ 6393-73
Начальный пример. 2006, изменения №1,2
