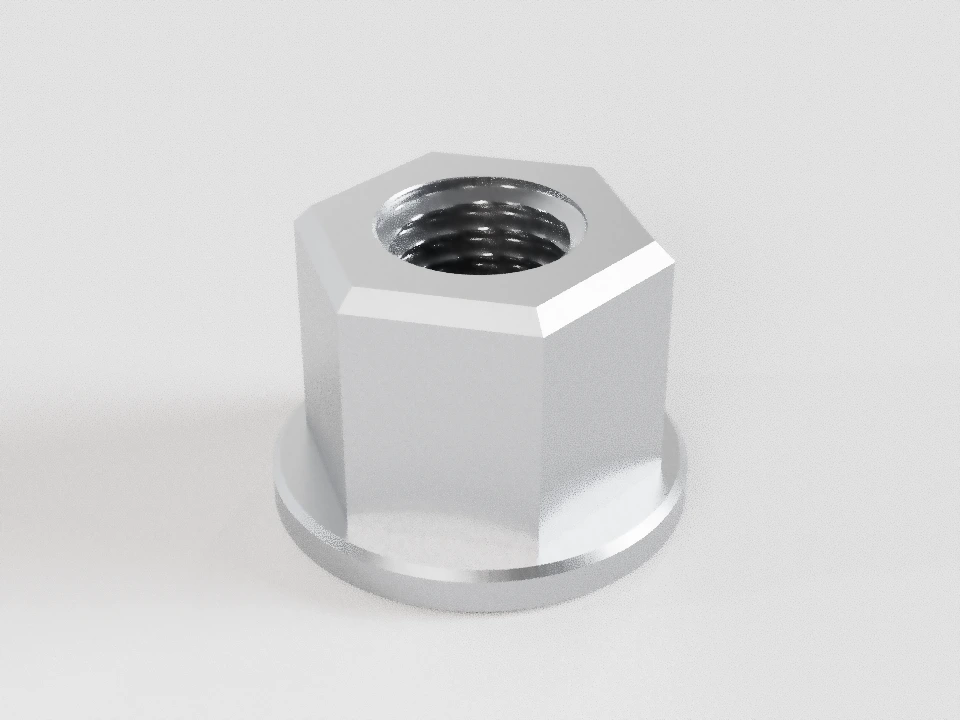

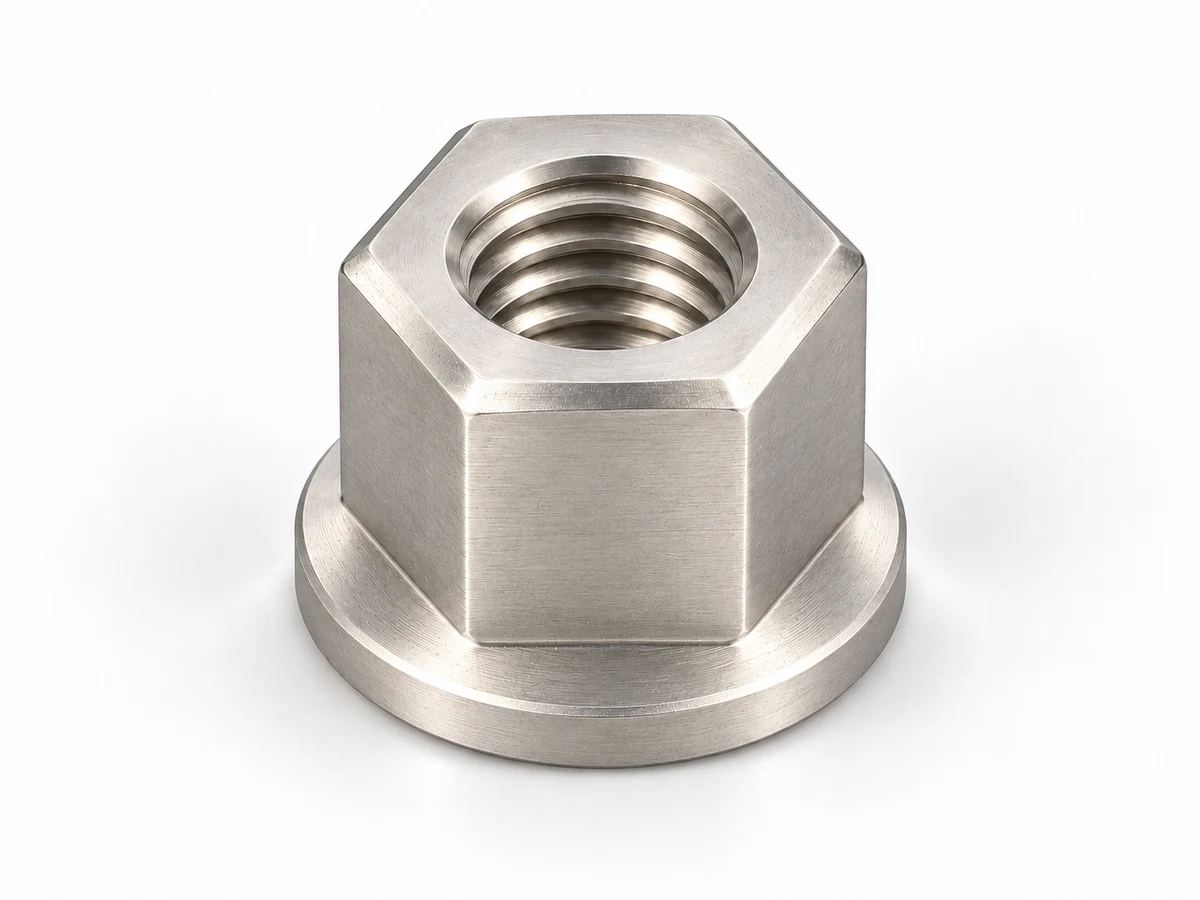

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
ГОСТ 8918-69 / DIN 6331 — Шестигранные гайки с буртиком
Гайки с буртиком: сохранён полный проверенный ряд ГОСТ 8918-69 и добавлен самостоятельный каталожный DIN 6331 М6–М48.
Размер под ключ, полная высота, диаметр и высота буртика зависят от выбранного стандарта.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка 7003-0304 · М12×1,75-6H (S19) [Входная фаска резьбы: 45°] ГОСТ 8918-69
Гайка 7003-0304 · М12×1,75-6H (S19) [Входная фаска резьбы: 45°] ГОСТ 8918-69
- Входная фаска резьбы: 45°. Угол образующей к оси; включённый угол β равен 90° или 120°. Дополнительные проточки этой карточкой не назначаются.
- Буртик является частью гайки. Диаметр D₂≈0,95S ориентировочный; точный вход резьбы не выводится из масштаба рисунка. Класс точности А/В в ГОСТ 8918 не назначен; применяются указанные поля.
- Размерный ряд по ГОСТ 8918-69.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 8918-69; Январь 2005, изменения № 1, 2; Чертёж, таблица и пп.2–12; приложение — пример применения |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 8918-69; Январь 2005, изменения № 1, 2; Чертёж, таблица и пп.2–12; приложение — пример применения |
| Размер под ключ | 19 | h13 | 18,67 | 19 | мм | Расстояние между двумя противоположными параллельными гранями. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 8918-69; Январь 2005, изменения № 1, 2; Чертёж, таблица и пп.2–12; приложение — пример применения |
| Полная высота | 18 | h14 | 17,57 | 18 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 8918-69; Январь 2005, изменения № 1, 2; Чертёж, таблица и пп.2–12; приложение — пример применения |
| Диаметр описанной окружности | 21,9 | h14 | 21,38 | 21,9 | мм | Диаметр описанной окружности корпуса D; номинал с полем h14, не односторонний минимум e. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 8918-69; Январь 2005, изменения № 1, 2; Чертёж, таблица и пп.2–12; приложение — пример применения |
| Диаметр буртика | 25 | h14 | 24,48 | 25 | мм | Наружный диаметр круглого буртика; не D₁ резьбы. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 8918-69; Январь 2005, изменения № 1, 2; Чертёж, таблица и пп.2–12; приложение — пример применения |
| Толщина буртика | 3 | h14 | 2,75 | 3 | мм | Между плоскостью уступа и опорным торцом буртика; входит в H. Числовое поле по таблицам квалитетов ГОСТ 1759.1/ГОСТ 25346. Нормативный. ГОСТ 8918-69; Январь 2005, изменения № 1, 2; Чертёж, таблица и пп.2–12; приложение — пример применения |
| Ориентировочный диаметр верхнего торца | ≈ 18,05 | — | — | — | мм | Диаметр после наружной фаски; D₂≈0,95S, не средний диаметр резьбы. Приблизительная формула из чертежа. Приблизительный. ГОСТ 8918-69; Январь 2005, изменения № 1, 2; Чертёж, таблица и пп.2–12; приложение — пример применения |
| Фаска внутренней резьбы | 1,6 | — | — | — | мм | Осевой размер входной фаски по чертежу 7 ГОСТ 10549. Нормативный. ГОСТ 10549-80; С изменением №1; Черт.7, таблица 2, последняя колонка |
| Наружная фаска | 30 | — | — | — | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 8918-69; Январь 2005, изменения № 1, 2; Чертёж, таблица и пп.2–12; приложение — пример применения |
| Включённый угол входной фаски | 90 | — | — | — | ° | Удвоенный угол образующей входной фаски к оси резьбы. Выбор 45° или 60° по ГОСТ 10549-80, черт.7. Нормативный. ГОСТ 8918-69; Январь 2005, изменения № 1, 2; Чертёж, таблица и пп.2–12; приложение — пример применения |
| Внутренний диаметр резьбы | 10,106 | 6H | 10,106 | 10,441 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 10,863 | 6H | 10,863 | 11,063 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 12 | — | 12 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 8918-69; Январь 2005, изменения № 1, 2; Чертёж, таблица и пп.2–12; приложение — пример применения |
| Резьба | — | — | — | 6,3 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 8918-69; Январь 2005, изменения № 1, 2; Чертёж, таблица и пп.2–12; приложение — пример применения |
| Опорные поверхности | — | — | — | 3,2 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 8918-69; Январь 2005, изменения № 1, 2; Чертёж, таблица и пп.2–12; приложение — пример применения |
| Прочие поверхности | — | — | — | 6,3 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 8918-69; Январь 2005, изменения № 1, 2; Чертёж, таблица и пп.2–12; приложение — пример применения |
Применение
Гайка с буртом
Бурт задаёт опорную поверхность в прижиме; размеры бурта и шестигранной части различаются.
Проверить посадочное место и доступ инструмента. Бурт не означает универсальную замену любой фланцевой гайки.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 8918-69 · точность по чертежу
Январь 2005, изменения № 1, 2
| d | Основной (крупный) P | Мелкие P | S | H | D | D₁ (корпус) | h | D₂ (корпус) | z |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 1 | — | 10 | 9 | 11,5 | 14 | 2 | ≈ 9,5 | 1 |
| 8 | 1,25 | — | 14 | 12 | 16,2 | 18 | 2 | ≈ 13,3 | 1,6 |
| 10 | 1,5 | — | 17 | 15 | 19,6 | 22 | 3 | ≈ 16,15 | 1,6 |
| 12 | 1,75 | — | 19 | 18 | 21,9 | 25 | 3 | ≈ 18,05 | 1,6 |
| 16 | 2 | — | 24 | 24 | 27,7 | 30 | 4 | ≈ 22,8 | 2 |
| 20 | 2,5 | — | 30 | 30 | 34,6 | 38 | 5 | ≈ 28,5 | 2,5 |
| 24 | 3 | — | 36 | 36 | 41,6 | 45 | 5 | ≈ 34,2 | 2,5 |
| 30 | 3,5 | — | 46 | 45 | 53,1 | 58 | 6 | ≈ 43,7 | 3 |
| 36 | 4 | — | 55 | 54 | 63,5 | 68 | 7 | ≈ 52,25 | 3 |
| 42 | 4,5 | — | 65 | 63 | 75 | 80 | 8 | ≈ 61,75 | 4 |
| 48 | 5 | — | 75 | 72 | 86,5 | 90 | 8 | ≈ 71,25 | 4 |
Выбрать строку ГОСТ 8918-69
- S
- Размер под ключ.
- H
- Полная высота.
- D
- Диаметр описанной окружности.
- D₁ (корпус)
- Диаметр буртика.
- h
- Толщина буртика.
- D₂ (корпус)
- Ориентировочный диаметр верхнего торца.
- z
- Фаска внутренней резьбы.
Исполнения
- Гайка с буртиком
Входная фаска резьбы: 45°, 60° — допускается. Угол образующей к оси; включённый угол β равен 90° или 120°. Дополнительные проточки этой карточкой не назначаются. ГОСТ 10549-80, черт.7 и таблица 2.
Требования и конструкция
- Назначение — станочные приспособления. Все 11 нормативных типоразмеров М6–М48 сохранены; код 7003-0301…7003-0311 является обозначением стандарта, а не складским артикулом.
- Материал — сталь 40Х по ГОСТ 4543-71; допустимы другие стали с механическими свойствами не ниже. Твёрдость 33–38 HRC; болтовые классы 8.8/10.9 сюда не переносятся.
- S — h13 по таблице. Неуказанные предельные отклонения по п.4: h14 для наружных охватываемых размеров и ±t₂/2 для остальных. t₂ — средний класс ГОСТ 25670, не подмена точной величиной IT14.
- Резьба метрическая по ГОСТ 24705, поле 6H по ГОСТ 16093. В таблице указаны обозначения без мелкого шага; выбор использует только основной (крупный) шаг. Левая резьба требует соглашения по ГОСТ 1759.0.
- Фаски внутренней резьбы — ГОСТ 10549-80, чертёж 7, таблица 2, колонка «для всех остальных случаев». Фаска z отделена от полной высоты H и не задаёт длину полного профиля резьбы.
- Покрытие по п.9 — Хим. Окс. прм по ГОСТ 9.306-85; другие защитные покрытия допускаются по соглашению. Покрытие, материал и твёрдость передаются отдельными требованиями.
- Остальные технические требования — ГОСТ 1759.0. На таре или упаковке партии одного типоразмера указывают наименование, обозначение изделия, стандарт и товарный знак изготовителя.
- DIN 6331 представлен как аналог по назначению; соответствие размеров, опоры, материала и твёрдости проверяется отдельно.
Буртик является частью гайки. Диаметр D₂≈0,95S ориентировочный; точный вход резьбы не выводится из масштаба рисунка. Класс точности А/В в ГОСТ 8918 не назначен; применяются указанные поля.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Наружная фаска | 30 | ° |
| Ra | Резьба | 6,3 | мкм |
| Ra | Опора | 3,2 | мкм |
| Ra | Прочие поверхности | 6,3 | мкм |
Источник размеров: ГОСТ 8918-69, Январь 2005, изменения № 1, 2; Чертёж, таблица и пп.2–12; приложение — пример применения.
Теоретическая масса — ГОСТ 8918-69
Приблизительная масса одной стальной гайки из таблицы умножена на 1000 для общей единицы карточки. Это справочные данные, не масса поставки.
| d | Исполнение | кг / 1000 шт. | Примечание |
|---|---|---|---|
| 6 | 1 | 5 | |
| 8 | 1 | 13 | |
| 10 | 1 | 26 | |
| 12 | 1 | 36 | |
| 16 | 1 | 68 | |
| 20 | 1 | 134 | |
| 24 | 1 | 228 | |
| 30 | 1 | 460 | |
| 36 | 1 | 817 | |
| 42 | 1 | 1304 | |
| 48 | 1 | 1948 |
DIN 6331 — каталожный ряд · точность Не установлена
Редакция не установлена
| d | Основной (крупный) P | Мелкие P | m | s | d₁ | k | e |
|---|---|---|---|---|---|---|---|
| 6 | 1 | — | 9 | 10 | 14 | 3 | ≥ 11,05 |
| 8 | 1,25 | — | 12 | 13 | 18 | 3,5 | ≥ 14,38 |
| 10 | 1,5 | — | 15 | 16 | 22 | 4 | ≥ 17,77 |
| 12 | 1,75 | — | 18 | 18 | 25 | 4 | ≥ 20,03 |
| 14 | 2 | — | 21 | 22 | 28 | 4 | — |
| 16 | 2 | — | 24 | 24 | 31 | 5 | ≥ 26,75 |
| 18 | 2,5 | — | 27 | 27 | 34 | 5 | — |
| 20 | 2,5 | — | 30 | 30 | 37 | 6 | ≥ 33,53 |
| 22 | 2,5 | — | 33 | 32 | 40 | 6 | — |
| 24 | 3 | — | 36 | 36 | 45 | 6 | ≥ 39,98 |
| 27 | 3 | — | 40 | 41 | 50 | 7 | ≥ 45,63 |
| 30 | 3,5 | — | 45 | 46 | 58 | 8 | ≥ 51,28 |
| 36 | 4 | — | 54 | 55 | 68 | 10 | ≥ 61,31 |
| 42 | 4,5 | — | 63 | 65 | 80 | 12 | ≥ 72,61 |
| 48 | 5 | — | 72 | 75 | 92 | 14 | ≥ 83,91 |
Выбрать строку DIN 6331 — каталожный ряд
- m
- Полная высота.
- s
- Размер под ключ.
- d₁
- Диаметр буртика.
- k
- Высота буртика.
- e
- Размер между углами.
Исполнения
- С опорным буртиком
Требования и конструкция
- Высокая шестигранная гайка с интегральным опорным буртиком.
- Буртик передаёт прижим на деталь; диаметр и толщина опоры независимы от размера под ключ.
- Размеры ГОСТ 8918-69 и DIN 6331 выбираются раздельно.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Редакция не установлена; Размерная таблица и схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка 7003-0304 · М12×1,75-6H (S19) [Входная фаска резьбы: 45°] ГОСТ 8918-69
Начальный пример. Январь 2005, изменения № 1, 2
