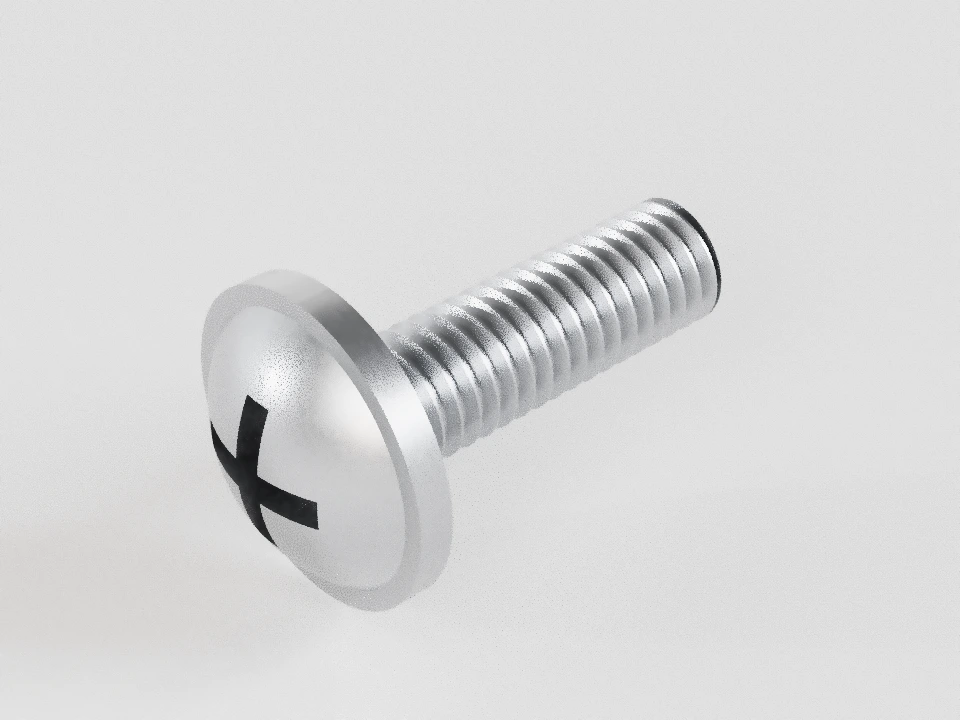

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Винты · размеры и применение
DIN 967
Винты с полукруглой головкой, буртом и крестообразным шлицем
Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.
Размер и исполнение
Исходный пример; таблицы доступны без JavaScript.
DIN 967:2002-12 · проверенная историческая основа · М6×1 · l=20 мм · Крест H · класс A · 6g
Длина l — от плоской опоры под буртом до конца винта. Вся головка вместе с буртом в l не входит. k включает бурт c; dₖ — его наружный диаметр.
Основной (крупный) шаг P=1 мм. Полная/частичная резьба выбрана по штриховой границе таблицы. Гладкий стержень имеет допускаемые варианты, которые согласуются отдельно.
Выберите размер на схеме или в таблице для подсветки и пояснения.
| Параметр | Номинал | Минимум | Максимум | Основание и пояснение |
|---|---|---|---|---|
| dНоминальный диаметр · мм | 6 | — | — | DIN 967:2002, таблица 1/рисунок 1 |
| PШаг резьбы · мм | 1 | — | — | DIN 967:2002, таблица 1/рисунок 1 |
| lДлина от опоры под буртом · мм | 20 | 19,58 | 20,42 | Пределы таблицы 1;55/60 имеют собственные ±0,95.DIN 967:2002, таблица 1, ступенчатые/штриховые границы |
| dₖНаружный диаметр бурта · мм | 14,5 | 13,8 | 14,5 | В этой редакции dₖ относится к общему габариту бурта; не отдельный диаметр сферического профиля.DIN 967:2002, таблица 1/рисунок 1 |
| kПолная высота головки с буртом · мм | 4,55 | 4,25 | 4,55 | DIN 967:2002, таблица 1/рисунок 1 |
| cТолщина бурта · мм | — | 1,4 | 1,8 | DIN 967:2002, таблица 1/рисунок 1 |
| r_fРадиус выпуклого профиля · мм | ≈ 8,2 | — | — | Приближённый радиус источника; не точный производственный радиус.DIN 967:2002, таблица 1/рисунок 1 |
| DсДиаметр сферической части · мм | — | — | — | Самостоятельный диаметр отдельно не задан. Контур построен условно по k/c/r_f; не подменяется dₖ.DIN 967:2002, таблица 1/рисунок 1 |
| rРадиус под головкой · мм | — | 0,25 | — | DIN 967:2002, таблица 1/рисунок 1 |
| d_aДиаметр перехода под головкой · мм | — | — | 6,8 | DIN 967:2002, таблица 1/рисунок 1 |
| aНедорез под головкой · мм | — | — | 2 | DIN 967:2002, таблица 1/рисунок 1 |
| xСбег резьбы · мм | — | — | 2,5 | DIN 967:2002, таблица 1/рисунок 1 |
| d_sДиаметр гладкого стержня · мм | не применяется | — | — | Отдельный гладкий стержень для этого исполнения не задан.DIN 967:2002, таблица 1/рисунок 1 |
| №Номер крестового шлица · | 3 | — | — | DIN 967:2002, таблица 1/рисунок 1 |
| mГабарит крестообразного шлица · мм | 7,1 | — | — | Форма H; собственное значение таблицы 1.DIN 967:2002, таблица 1/рисунок 1 |
| tГлубина вхождения калибра · мм | — | 3 | 3,66 | DIN EN ISO 4757. Глубина калибра не задаёт физическую форму дна углубления.DIN 967:2002, таблица 1/рисунок 1 |
| bДлина резьбовой части · мм | 18 | — | — | Выше штриховой линии b=l−a. Показана справочная разность l−a_max; это не точный полный профиль.DIN 967:2002, таблица 1, ступенчатые/штриховые границы |
| l−bОт опоры до начала участка b · мм | не применяется | — | — | Для частичной резьбы разность номинальной l и минимальной b; не отдельный фактический размер.DIN 967:2002, таблица 1, ступенчатые/штриховые границы |
| l−b−xГраница прямого гладкого участка · мм | не применяется | — | — | Справочная разность с b_min и x_max. Не гарантированный минимум.DIN 967:2002, таблица 1, ступенчатые/штриховые границы |
Как применяется
Опора головки через встроенный бурт
Плоский бурт опирается на крышку, резьбовая часть соединяется с корпусом. Бурт составляет одно целое с головкой.
Условные детали узла не входят в размерные таблицы винта.
Сравнение размерных ветвей
Совпадение отдельных размеров не устанавливает взаимозаменяемость, прочность и требования контроля.
Полный ряд принятой основы
DIN 967:2002-12 · проверенная историческая основа · Крест H · класс A · 6g — таблицы всего принятого ряда
Полный ряд принятой редакции 2002: М3–М8 с непредпочтительным М3,5; l4–60 по ступенчатой матрице; формыH/Z. Граница полной резьбы М3 до 25, остальные до 40.
| d | P | dₖНаружный диаметр бурта | kПолная высота головки с буртом | cТолщина бурта | r_fРадиус выпуклого профиля | DсДиаметр сферической части | rРадиус под головкой | d_aДиаметр перехода под головкой | aНедорез под головкой | xСбег резьбы | d_sДиаметр гладкого стержня | №Номер крестового шлица | mГабарит крестообразного шлица | tГлубина вхождения калибра | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 0,5 | 7,5min 6,92; max 7,5 | 2,35min 2,1; max 2,35 | 0,6…0,8min 0,6; max 0,8 | ≈ 3,8min —; max — | не установленоmin —; max — | ≥ 0,1min 0,1; max — | ≤ 3,6min —; max 3,6 | ≤ 1min —; max 1 | ≤ 1,25min —; max 1,25 | не установленоmin —; max — | 1min —; max — | 3min —; max — | 1,35…1,8min 1,35; max 1,8 | 4; 5; 6; 8; 10; 12; 14 *; 16; 20; 25; 30 |
| 3,5 * | 0,6 | 9min 8,42; max 9 | 2,6min 2,35; max 2,6 | 0,7…0,9min 0,7; max 0,9 | ≈ 4,6min —; max — | не установленоmin —; max — | ≥ 0,1min 0,1; max — | ≤ 4,1min —; max 4,1 | ≤ 1,2min —; max 1,2 | ≤ 1,5min —; max 1,5 | не установленоmin —; max — | 2min —; max — | 4,2min —; max — | 1,4…2,03min 1,4; max 2,03 | 5; 6; 8; 10; 12; 14 *; 16; 20; 25; 30; 35 |
| 4 | 0,7 | 10min 9,42; max 10 | 3,05min 2,75; max 3,05 | 0,9…1,1min 0,9; max 1,1 | ≈ 5,8min —; max — | не установленоmin —; max — | ≥ 0,2min 0,2; max — | ≤ 4,7min —; max 4,7 | ≤ 1,4min —; max 1,4 | ≤ 1,75min —; max 1,75 | не установленоmin —; max — | 2min —; max — | 4,6min —; max — | 1,8…2,46min 1,8; max 2,46 | 5; 6; 8; 10; 12; 14 *; 16; 20; 25; 30; 35; 40 |
| 5 | 0,8 | 11,5min 10,8; max 11,5 | 3,55min 3,25; max 3,55 | 1,05…1,35min 1,05; max 1,35 | ≈ 6,6min —; max — | не установленоmin —; max — | ≥ 0,2min 0,2; max — | ≤ 5,7min —; max 5,7 | ≤ 1,6min —; max 1,6 | ≤ 2min —; max 2 | не установленоmin —; max — | 2min —; max — | 5min —; max — | 2,26…2,87min 2,26; max 2,87 | 6; 8; 10; 12; 14 *; 16; 20; 25; 30; 35; 40; 45 |
| 6 | 1 | 14,5min 13,8; max 14,5 | 4,55min 4,25; max 4,55 | 1,4…1,8min 1,4; max 1,8 | ≈ 8,2min —; max — | не установленоmin —; max — | ≥ 0,25min 0,25; max — | ≤ 6,8min —; max 6,8 | ≤ 2min —; max 2 | ≤ 2,5min —; max 2,5 | не установленоmin —; max — | 3min —; max — | 7,1min —; max — | 3…3,66min 3; max 3,66 | 8; 10; 12; 14 *; 16; 20; 25; 30; 35; 40; 45; 50; 55 *; 60 |
| 8 | 1,25 | 19min 18,16; max 19 | 5,9min 5,6; max 5,9 | 1,8…2,2min 1,8; max 2,2 | ≈ 11min —; max — | не установленоmin —; max — | ≥ 0,4min 0,4; max — | ≤ 9,2min —; max 9,2 | ≤ 2,5min —; max 2,5 | ≤ 3,2min —; max 3,2 | не установленоmin —; max — | 4min —; max — | 9min —; max — | 4,18…4,68min 4,18; max 4,68 | 10; 12; 14 *; 16; 20; 25; 30; 35; 40; 45; 50; 55 *; 60 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М3×0,5 | 4 | 3,76 | 4,24 | До головки | 3 | не применяется | не применяется |
| М3×0,5 | 5 | 4,76 | 5,24 | До головки | 4 | не применяется | не применяется |
| М3×0,5 | 6 | 5,76 | 6,24 | До головки | 5 | не применяется | не применяется |
| М3×0,5 | 8 | 7,71 | 8,29 | До головки | 7 | не применяется | не применяется |
| М3×0,5 | 10 | 9,71 | 10,29 | До головки | 9 | не применяется | не применяется |
| М3×0,5 | 12 | 11,65 | 12,35 | До головки | 11 | не применяется | не применяется |
| М3×0,5 | 14 | 13,65 | 14,35 | До головки | 13 | не применяется | не применяется |
| М3×0,5 | 16 | 15,65 | 16,35 | До головки | 15 | не применяется | не применяется |
| М3×0,5 | 20 | 19,58 | 20,42 | До головки | 19 | не применяется | не применяется |
| М3×0,5 | 25 | 24,58 | 25,42 | До головки | 24 | не применяется | не применяется |
| М3×0,5 | 30 | 29,58 | 30,42 | Частичная | ≥ 25 | 3,75 | 5 |
| М3,5×0,6 | 5 | 4,76 | 5,24 | До головки | 3,8 | не применяется | не применяется |
| М3,5×0,6 | 6 | 5,76 | 6,24 | До головки | 4,8 | не применяется | не применяется |
| М3,5×0,6 | 8 | 7,71 | 8,29 | До головки | 6,8 | не применяется | не применяется |
| М3,5×0,6 | 10 | 9,71 | 10,29 | До головки | 8,8 | не применяется | не применяется |
| М3,5×0,6 | 12 | 11,65 | 12,35 | До головки | 10,8 | не применяется | не применяется |
| М3,5×0,6 | 14 | 13,65 | 14,35 | До головки | 12,8 | не применяется | не применяется |
| М3,5×0,6 | 16 | 15,65 | 16,35 | До головки | 14,8 | не применяется | не применяется |
| М3,5×0,6 | 20 | 19,58 | 20,42 | До головки | 18,8 | не применяется | не применяется |
| М3,5×0,6 | 25 | 24,58 | 25,42 | До головки | 23,8 | не применяется | не применяется |
| М3,5×0,6 | 30 | 29,58 | 30,42 | До головки | 28,8 | не применяется | не применяется |
| М3,5×0,6 | 35 | 34,5 | 35,5 | До головки | 33,8 | не применяется | не применяется |
| М4×0,7 | 5 | 4,76 | 5,24 | До головки | 3,6 | не применяется | не применяется |
| М4×0,7 | 6 | 5,76 | 6,24 | До головки | 4,6 | не применяется | не применяется |
| М4×0,7 | 8 | 7,71 | 8,29 | До головки | 6,6 | не применяется | не применяется |
| М4×0,7 | 10 | 9,71 | 10,29 | До головки | 8,6 | не применяется | не применяется |
| М4×0,7 | 12 | 11,65 | 12,35 | До головки | 10,6 | не применяется | не применяется |
| М4×0,7 | 14 | 13,65 | 14,35 | До головки | 12,6 | не применяется | не применяется |
| М4×0,7 | 16 | 15,65 | 16,35 | До головки | 14,6 | не применяется | не применяется |
| М4×0,7 | 20 | 19,58 | 20,42 | До головки | 18,6 | не применяется | не применяется |
| М4×0,7 | 25 | 24,58 | 25,42 | До головки | 23,6 | не применяется | не применяется |
| М4×0,7 | 30 | 29,58 | 30,42 | До головки | 28,6 | не применяется | не применяется |
| М4×0,7 | 35 | 34,5 | 35,5 | До головки | 33,6 | не применяется | не применяется |
| М4×0,7 | 40 | 39,5 | 40,5 | До головки | 38,6 | не применяется | не применяется |
| М5×0,8 | 6 | 5,76 | 6,24 | До головки | 4,4 | не применяется | не применяется |
| М5×0,8 | 8 | 7,71 | 8,29 | До головки | 6,4 | не применяется | не применяется |
| М5×0,8 | 10 | 9,71 | 10,29 | До головки | 8,4 | не применяется | не применяется |
| М5×0,8 | 12 | 11,65 | 12,35 | До головки | 10,4 | не применяется | не применяется |
| М5×0,8 | 14 | 13,65 | 14,35 | До головки | 12,4 | не применяется | не применяется |
| М5×0,8 | 16 | 15,65 | 16,35 | До головки | 14,4 | не применяется | не применяется |
| М5×0,8 | 20 | 19,58 | 20,42 | До головки | 18,4 | не применяется | не применяется |
| М5×0,8 | 25 | 24,58 | 25,42 | До головки | 23,4 | не применяется | не применяется |
| М5×0,8 | 30 | 29,58 | 30,42 | До головки | 28,4 | не применяется | не применяется |
| М5×0,8 | 35 | 34,5 | 35,5 | До головки | 33,4 | не применяется | не применяется |
| М5×0,8 | 40 | 39,5 | 40,5 | До головки | 38,4 | не применяется | не применяется |
| М5×0,8 | 45 | 44,5 | 45,5 | Частичная | ≥ 38 | 5 | 7 |
| М6×1 | 8 | 7,71 | 8,29 | До головки | 6 | не применяется | не применяется |
| М6×1 | 10 | 9,71 | 10,29 | До головки | 8 | не применяется | не применяется |
| М6×1 | 12 | 11,65 | 12,35 | До головки | 10 | не применяется | не применяется |
| М6×1 | 14 | 13,65 | 14,35 | До головки | 12 | не применяется | не применяется |
| М6×1 | 16 | 15,65 | 16,35 | До головки | 14 | не применяется | не применяется |
| М6×1 | 20 | 19,58 | 20,42 | До головки | 18 | не применяется | не применяется |
| М6×1 | 25 | 24,58 | 25,42 | До головки | 23 | не применяется | не применяется |
| М6×1 | 30 | 29,58 | 30,42 | До головки | 28 | не применяется | не применяется |
| М6×1 | 35 | 34,5 | 35,5 | До головки | 33 | не применяется | не применяется |
| М6×1 | 40 | 39,5 | 40,5 | До головки | 38 | не применяется | не применяется |
| М6×1 | 45 | 44,5 | 45,5 | Частичная | ≥ 38 | 4,5 | 7 |
| М6×1 | 50 | 49,5 | 50,5 | Частичная | ≥ 38 | 9,5 | 12 |
| М6×1 | 55 | 54,05 | 55,95 | Частичная | ≥ 38 | 14,5 | 17 |
| М6×1 | 60 | 59,05 | 60,95 | Частичная | ≥ 38 | 19,5 | 22 |
| М8×1,25 | 10 | 9,71 | 10,29 | До головки | 7,5 | не применяется | не применяется |
| М8×1,25 | 12 | 11,65 | 12,35 | До головки | 9,5 | не применяется | не применяется |
| М8×1,25 | 14 | 13,65 | 14,35 | До головки | 11,5 | не применяется | не применяется |
| М8×1,25 | 16 | 15,65 | 16,35 | До головки | 13,5 | не применяется | не применяется |
| М8×1,25 | 20 | 19,58 | 20,42 | До головки | 17,5 | не применяется | не применяется |
| М8×1,25 | 25 | 24,58 | 25,42 | До головки | 22,5 | не применяется | не применяется |
| М8×1,25 | 30 | 29,58 | 30,42 | До головки | 27,5 | не применяется | не применяется |
| М8×1,25 | 35 | 34,5 | 35,5 | До головки | 32,5 | не применяется | не применяется |
| М8×1,25 | 40 | 39,5 | 40,5 | До головки | 37,5 | не применяется | не применяется |
| М8×1,25 | 45 | 44,5 | 45,5 | Частичная | ≥ 38 | 3,8 | 7 |
| М8×1,25 | 50 | 49,5 | 50,5 | Частичная | ≥ 38 | 8,8 | 12 |
| М8×1,25 | 55 | 54,05 | 55,95 | Частичная | ≥ 38 | 13,8 | 17 |
| М8×1,25 | 60 | 59,05 | 60,95 | Частичная | ≥ 38 | 18,8 | 22 |
* Непредпочтительный размер. Прочерк не является нулём.
DIN 967:2002-12 · проверенная историческая основа · Крест Z · класс A · 6g — таблицы всего принятого ряда
Полный ряд принятой редакции 2002: М3–М8 с непредпочтительным М3,5; l4–60 по ступенчатой матрице; формыH/Z. Граница полной резьбы М3 до 25, остальные до 40.
| d | P | dₖНаружный диаметр бурта | kПолная высота головки с буртом | cТолщина бурта | r_fРадиус выпуклого профиля | DсДиаметр сферической части | rРадиус под головкой | d_aДиаметр перехода под головкой | aНедорез под головкой | xСбег резьбы | d_sДиаметр гладкого стержня | №Номер крестового шлица | mГабарит крестообразного шлица | tГлубина вхождения калибра | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 0,5 | 7,5min 6,92; max 7,5 | 2,35min 2,1; max 2,35 | 0,6…0,8min 0,6; max 0,8 | ≈ 3,8min —; max — | не установленоmin —; max — | ≥ 0,1min 0,1; max — | ≤ 3,6min —; max 3,6 | ≤ 1min —; max 1 | ≤ 1,25min —; max 1,25 | не установленоmin —; max — | 1min —; max — | 2,9min —; max — | 1,58…1,83min 1,58; max 1,83 | 4; 5; 6; 8; 10; 12; 14 *; 16; 20; 25; 30 |
| 3,5 * | 0,6 | 9min 8,42; max 9 | 2,6min 2,35; max 2,6 | 0,7…0,9min 0,7; max 0,9 | ≈ 4,6min —; max — | не установленоmin —; max — | ≥ 0,1min 0,1; max — | ≤ 4,1min —; max 4,1 | ≤ 1,2min —; max 1,2 | ≤ 1,5min —; max 1,5 | не установленоmin —; max — | 2min —; max — | 3,9min —; max — | 1,47…1,93min 1,47; max 1,93 | 5; 6; 8; 10; 12; 14 *; 16; 20; 25; 30; 35 |
| 4 | 0,7 | 10min 9,42; max 10 | 3,05min 2,75; max 3,05 | 0,9…1,1min 0,9; max 1,1 | ≈ 5,8min —; max — | не установленоmin —; max — | ≥ 0,2min 0,2; max — | ≤ 4,7min —; max 4,7 | ≤ 1,4min —; max 1,4 | ≤ 1,75min —; max 1,75 | не установленоmin —; max — | 2min —; max — | 4,3min —; max — | 1,88…2,34min 1,88; max 2,34 | 5; 6; 8; 10; 12; 14 *; 16; 20; 25; 30; 35; 40 |
| 5 | 0,8 | 11,5min 10,8; max 11,5 | 3,55min 3,25; max 3,55 | 1,05…1,35min 1,05; max 1,35 | ≈ 6,6min —; max — | не установленоmin —; max — | ≥ 0,2min 0,2; max — | ≤ 5,7min —; max 5,7 | ≤ 1,6min —; max 1,6 | ≤ 2min —; max 2 | не установленоmin —; max — | 2min —; max — | 4,7min —; max — | 2,28…2,74min 2,28; max 2,74 | 6; 8; 10; 12; 14 *; 16; 20; 25; 30; 35; 40; 45 |
| 6 | 1 | 14,5min 13,8; max 14,5 | 4,55min 4,25; max 4,55 | 1,4…1,8min 1,4; max 1,8 | ≈ 8,2min —; max — | не установленоmin —; max — | ≥ 0,25min 0,25; max — | ≤ 6,8min —; max 6,8 | ≤ 2min —; max 2 | ≤ 2,5min —; max 2,5 | не установленоmin —; max — | 3min —; max — | 6,7min —; max — | 3,02…3,48min 3,02; max 3,48 | 8; 10; 12; 14 *; 16; 20; 25; 30; 35; 40; 45; 50; 55 *; 60 |
| 8 | 1,25 | 19min 18,16; max 19 | 5,9min 5,6; max 5,9 | 1,8…2,2min 1,8; max 2,2 | ≈ 11min —; max — | не установленоmin —; max — | ≥ 0,4min 0,4; max — | ≤ 9,2min —; max 9,2 | ≤ 2,5min —; max 2,5 | ≤ 3,2min —; max 3,2 | не установленоmin —; max — | 4min —; max — | 8,8min —; max — | 4,06…4,52min 4,06; max 4,52 | 10; 12; 14 *; 16; 20; 25; 30; 35; 40; 45; 50; 55 *; 60 |
Длины, пределы, ls и lg по каждой строке
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М3×0,5 | 4 | 3,76 | 4,24 | До головки | 3 | не применяется | не применяется |
| М3×0,5 | 5 | 4,76 | 5,24 | До головки | 4 | не применяется | не применяется |
| М3×0,5 | 6 | 5,76 | 6,24 | До головки | 5 | не применяется | не применяется |
| М3×0,5 | 8 | 7,71 | 8,29 | До головки | 7 | не применяется | не применяется |
| М3×0,5 | 10 | 9,71 | 10,29 | До головки | 9 | не применяется | не применяется |
| М3×0,5 | 12 | 11,65 | 12,35 | До головки | 11 | не применяется | не применяется |
| М3×0,5 | 14 | 13,65 | 14,35 | До головки | 13 | не применяется | не применяется |
| М3×0,5 | 16 | 15,65 | 16,35 | До головки | 15 | не применяется | не применяется |
| М3×0,5 | 20 | 19,58 | 20,42 | До головки | 19 | не применяется | не применяется |
| М3×0,5 | 25 | 24,58 | 25,42 | До головки | 24 | не применяется | не применяется |
| М3×0,5 | 30 | 29,58 | 30,42 | Частичная | ≥ 25 | 3,75 | 5 |
| М3,5×0,6 | 5 | 4,76 | 5,24 | До головки | 3,8 | не применяется | не применяется |
| М3,5×0,6 | 6 | 5,76 | 6,24 | До головки | 4,8 | не применяется | не применяется |
| М3,5×0,6 | 8 | 7,71 | 8,29 | До головки | 6,8 | не применяется | не применяется |
| М3,5×0,6 | 10 | 9,71 | 10,29 | До головки | 8,8 | не применяется | не применяется |
| М3,5×0,6 | 12 | 11,65 | 12,35 | До головки | 10,8 | не применяется | не применяется |
| М3,5×0,6 | 14 | 13,65 | 14,35 | До головки | 12,8 | не применяется | не применяется |
| М3,5×0,6 | 16 | 15,65 | 16,35 | До головки | 14,8 | не применяется | не применяется |
| М3,5×0,6 | 20 | 19,58 | 20,42 | До головки | 18,8 | не применяется | не применяется |
| М3,5×0,6 | 25 | 24,58 | 25,42 | До головки | 23,8 | не применяется | не применяется |
| М3,5×0,6 | 30 | 29,58 | 30,42 | До головки | 28,8 | не применяется | не применяется |
| М3,5×0,6 | 35 | 34,5 | 35,5 | До головки | 33,8 | не применяется | не применяется |
| М4×0,7 | 5 | 4,76 | 5,24 | До головки | 3,6 | не применяется | не применяется |
| М4×0,7 | 6 | 5,76 | 6,24 | До головки | 4,6 | не применяется | не применяется |
| М4×0,7 | 8 | 7,71 | 8,29 | До головки | 6,6 | не применяется | не применяется |
| М4×0,7 | 10 | 9,71 | 10,29 | До головки | 8,6 | не применяется | не применяется |
| М4×0,7 | 12 | 11,65 | 12,35 | До головки | 10,6 | не применяется | не применяется |
| М4×0,7 | 14 | 13,65 | 14,35 | До головки | 12,6 | не применяется | не применяется |
| М4×0,7 | 16 | 15,65 | 16,35 | До головки | 14,6 | не применяется | не применяется |
| М4×0,7 | 20 | 19,58 | 20,42 | До головки | 18,6 | не применяется | не применяется |
| М4×0,7 | 25 | 24,58 | 25,42 | До головки | 23,6 | не применяется | не применяется |
| М4×0,7 | 30 | 29,58 | 30,42 | До головки | 28,6 | не применяется | не применяется |
| М4×0,7 | 35 | 34,5 | 35,5 | До головки | 33,6 | не применяется | не применяется |
| М4×0,7 | 40 | 39,5 | 40,5 | До головки | 38,6 | не применяется | не применяется |
| М5×0,8 | 6 | 5,76 | 6,24 | До головки | 4,4 | не применяется | не применяется |
| М5×0,8 | 8 | 7,71 | 8,29 | До головки | 6,4 | не применяется | не применяется |
| М5×0,8 | 10 | 9,71 | 10,29 | До головки | 8,4 | не применяется | не применяется |
| М5×0,8 | 12 | 11,65 | 12,35 | До головки | 10,4 | не применяется | не применяется |
| М5×0,8 | 14 | 13,65 | 14,35 | До головки | 12,4 | не применяется | не применяется |
| М5×0,8 | 16 | 15,65 | 16,35 | До головки | 14,4 | не применяется | не применяется |
| М5×0,8 | 20 | 19,58 | 20,42 | До головки | 18,4 | не применяется | не применяется |
| М5×0,8 | 25 | 24,58 | 25,42 | До головки | 23,4 | не применяется | не применяется |
| М5×0,8 | 30 | 29,58 | 30,42 | До головки | 28,4 | не применяется | не применяется |
| М5×0,8 | 35 | 34,5 | 35,5 | До головки | 33,4 | не применяется | не применяется |
| М5×0,8 | 40 | 39,5 | 40,5 | До головки | 38,4 | не применяется | не применяется |
| М5×0,8 | 45 | 44,5 | 45,5 | Частичная | ≥ 38 | 5 | 7 |
| М6×1 | 8 | 7,71 | 8,29 | До головки | 6 | не применяется | не применяется |
| М6×1 | 10 | 9,71 | 10,29 | До головки | 8 | не применяется | не применяется |
| М6×1 | 12 | 11,65 | 12,35 | До головки | 10 | не применяется | не применяется |
| М6×1 | 14 | 13,65 | 14,35 | До головки | 12 | не применяется | не применяется |
| М6×1 | 16 | 15,65 | 16,35 | До головки | 14 | не применяется | не применяется |
| М6×1 | 20 | 19,58 | 20,42 | До головки | 18 | не применяется | не применяется |
| М6×1 | 25 | 24,58 | 25,42 | До головки | 23 | не применяется | не применяется |
| М6×1 | 30 | 29,58 | 30,42 | До головки | 28 | не применяется | не применяется |
| М6×1 | 35 | 34,5 | 35,5 | До головки | 33 | не применяется | не применяется |
| М6×1 | 40 | 39,5 | 40,5 | До головки | 38 | не применяется | не применяется |
| М6×1 | 45 | 44,5 | 45,5 | Частичная | ≥ 38 | 4,5 | 7 |
| М6×1 | 50 | 49,5 | 50,5 | Частичная | ≥ 38 | 9,5 | 12 |
| М6×1 | 55 | 54,05 | 55,95 | Частичная | ≥ 38 | 14,5 | 17 |
| М6×1 | 60 | 59,05 | 60,95 | Частичная | ≥ 38 | 19,5 | 22 |
| М8×1,25 | 10 | 9,71 | 10,29 | До головки | 7,5 | не применяется | не применяется |
| М8×1,25 | 12 | 11,65 | 12,35 | До головки | 9,5 | не применяется | не применяется |
| М8×1,25 | 14 | 13,65 | 14,35 | До головки | 11,5 | не применяется | не применяется |
| М8×1,25 | 16 | 15,65 | 16,35 | До головки | 13,5 | не применяется | не применяется |
| М8×1,25 | 20 | 19,58 | 20,42 | До головки | 17,5 | не применяется | не применяется |
| М8×1,25 | 25 | 24,58 | 25,42 | До головки | 22,5 | не применяется | не применяется |
| М8×1,25 | 30 | 29,58 | 30,42 | До головки | 27,5 | не применяется | не применяется |
| М8×1,25 | 35 | 34,5 | 35,5 | До головки | 32,5 | не применяется | не применяется |
| М8×1,25 | 40 | 39,5 | 40,5 | До головки | 37,5 | не применяется | не применяется |
| М8×1,25 | 45 | 44,5 | 45,5 | Частичная | ≥ 38 | 3,8 | 7 |
| М8×1,25 | 50 | 49,5 | 50,5 | Частичная | ≥ 38 | 8,8 | 12 |
| М8×1,25 | 55 | 54,05 | 55,95 | Частичная | ≥ 38 | 13,8 | 17 |
| М8×1,25 | 60 | 59,05 | 60,95 | Частичная | ≥ 38 | 18,8 | 22 |
* Непредпочтительный размер. Прочерк не является нулём.
Отдать в изготовление
Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».
Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.
Добавить в заявку
Документы и область проверки
DIN 967:2002-12 · проверенная историческая основа
Полный ряд принятой редакции 2002: М3–М8 с непредпочтительным М3,5; l4–60 по ступенчатой матрице; формыH/Z. Граница полной резьбы М3 до 25, остальные до 40.
Класс точности A. Поле резьбы: 6g; таблица 2.

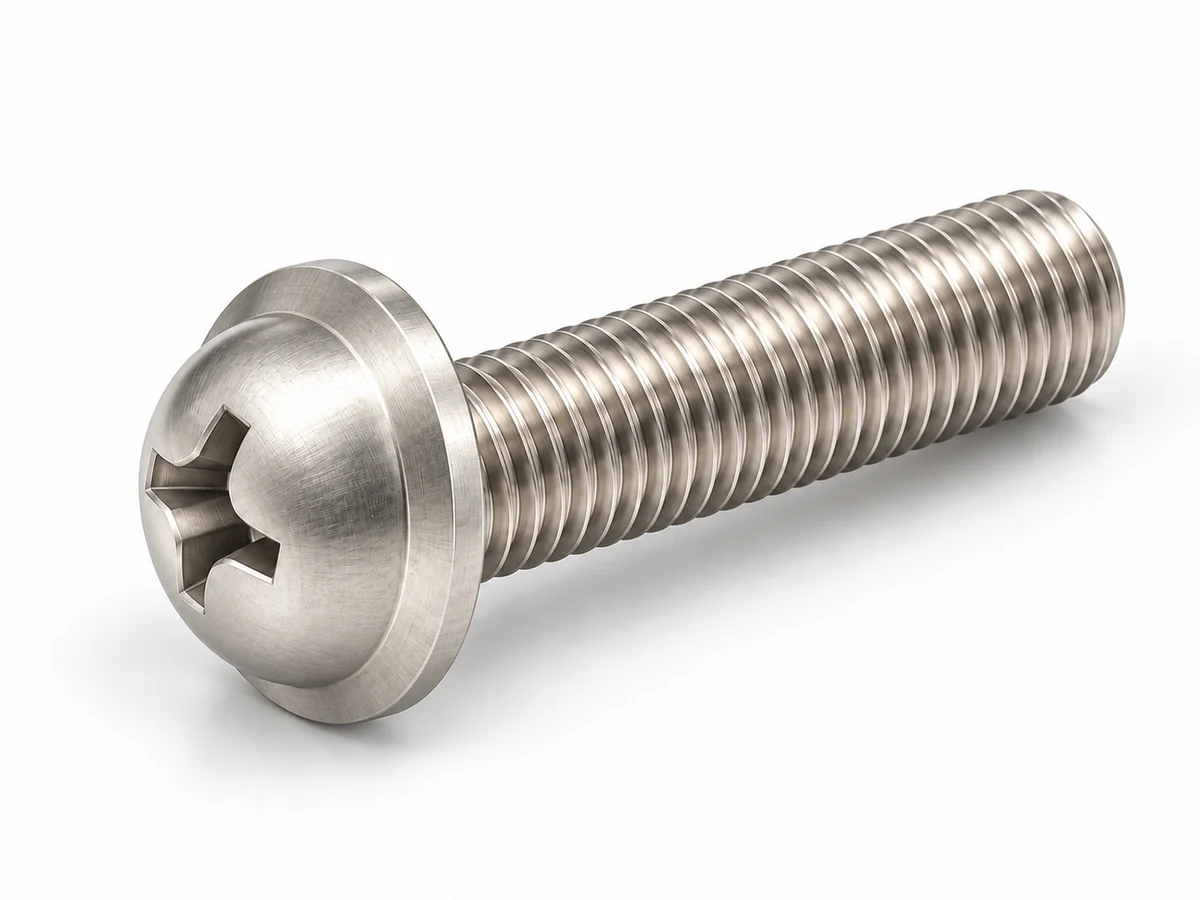

Редакция 2002-12 историческая; действующая 2018-12 установлена по издателю, её численная таблица сюда не перенесена. Размеры 2002 проверены по полному 5-страничному переводу стандарта; исходный немецкий образец подтверждает обозначение/область и ссылки. Таблица 2: класс точностиA, резьба 6g; сталь 4.8 либо нержавеющаяA2-70 по ссылочным стандартам. Эти требования не назначают материал и подтверждённые свойства конкретному заказу. Шлицы H и Z по ISO 4757, контроль размеров ISO 4759-1, покрытия ISO 4042/10683, приёмка ISO 3269. Полное выполнение ссылочных требований проверяет изготовитель. Бурт является частью головки; это не самонарезающий винт и не произвольный комбинированный привод. Нагрузка/момент не вычислены по внешней форме.
Официальная запись документа: обозначение и статусКрышка, отверстия и корпус условные; их размеры не входят в таблицу винта.
Усилие, момент и вибростойкость не назначаются по форме головки.
