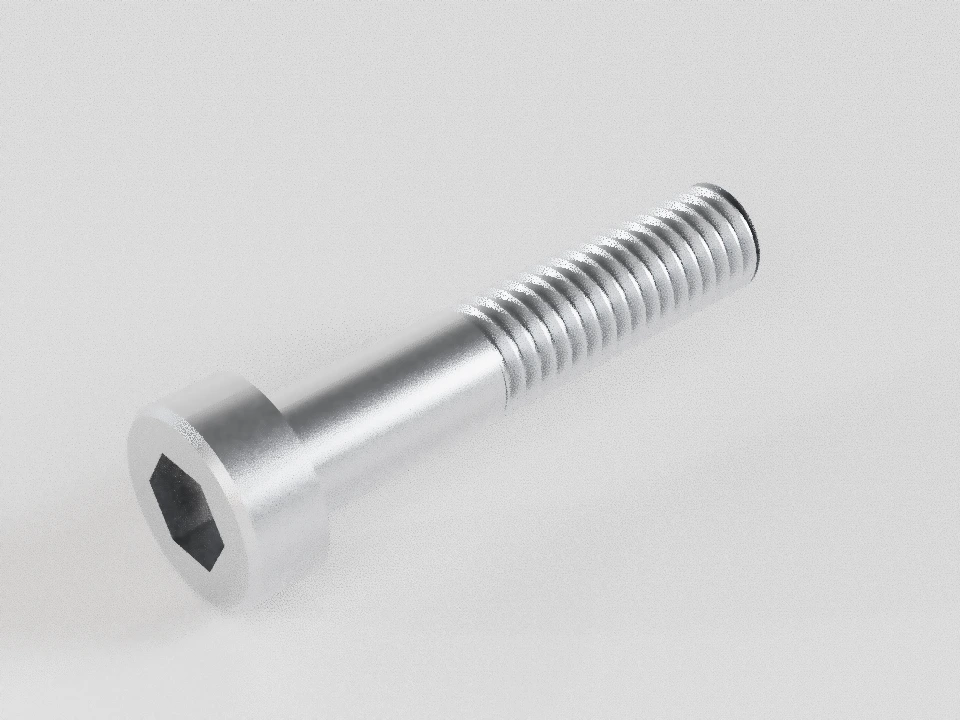

Пример: DIN 6912 · М6×30 — предметная 3D-модель
Пример: DIN 6912 · М6×30

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Винты · размеры и применение

DIN 6912

Винты с низкой цилиндрической головкой и внутренним шестигранником с направляющей для ключа

Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.

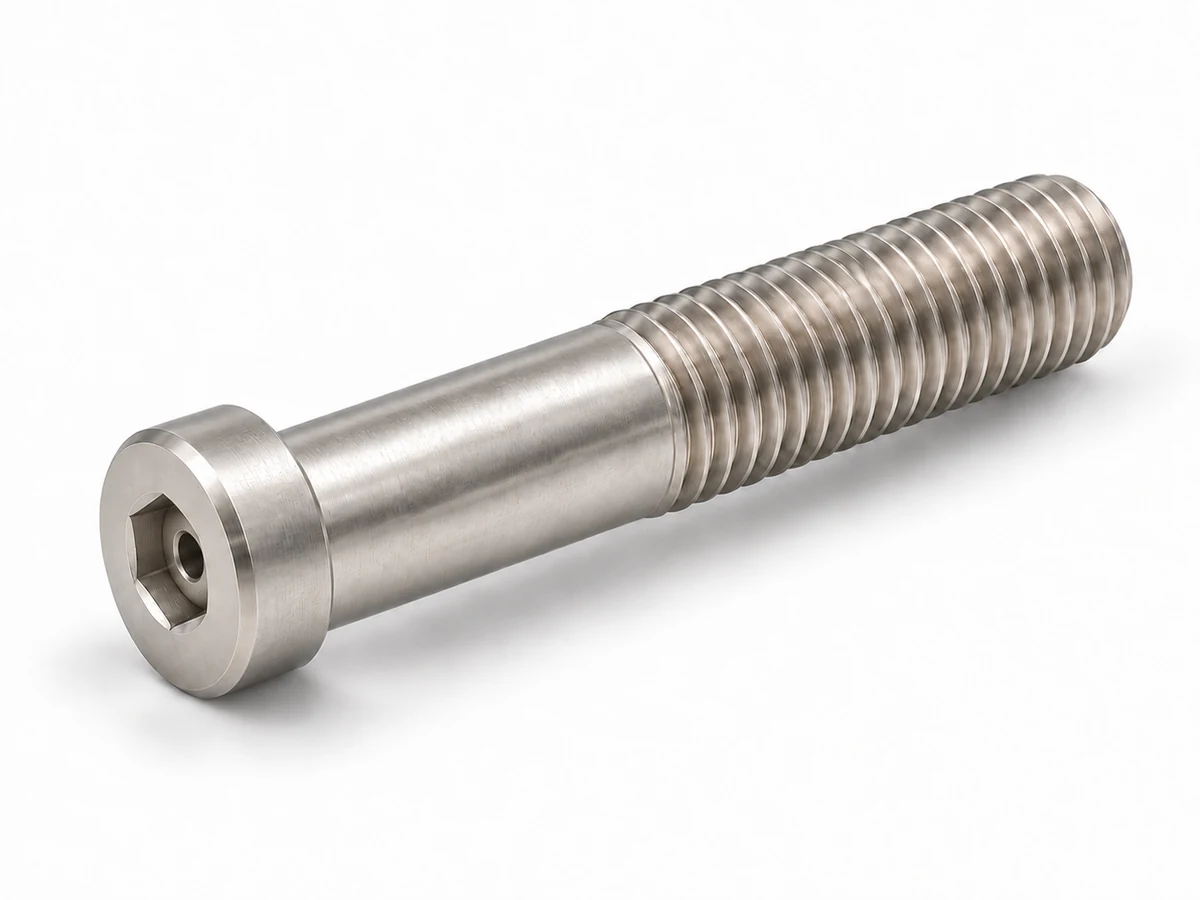

DIN 6912 — предметная иллюстрация
DIN 6912Предметная иллюстрация

Размер и исполнение

Исходный пример; таблицы доступны без JavaScript.

DIN 6912:2009-06 · М6×1 · l=30 мм

l измеряется от опорной плоскости под головкой до свободного конца. Головка в l не входит; t и t2 отсчитываются от наружного торца головки.

Основной (крупный) шаг P=1 мм. Даже самое короткое исполнение имеет гладкий участок под головкой; направляющее отверстие не допускает условной полной резьбы до опоры.

DIN 6912:2009-06 М6×1, l 30: общий видk 4lg ≤ 12ls ≥ 7dk 10d 6l 30База l — под головкой. Переход резьбы и контуры условные.
DIN 6912:2009-06 М6×1, l 30: головкаs 5dk 10dh 3Круг внутри шестигранника — направляющая dh.
DIN 6912:2009-06 М6×1, l 30: разрезt1 2,5s 5t2 5…5,3dh 3t1 и t2 — от торца головки. Контур дна отверстия условный.
DIN 6912:2009-06 М6×1, l 30: переход под головкойlf ≤ 0,68da ≤ 6,8dw ≥ 9,2r ≥ 0,25dw — опорный диаметр; da и lf ограничивают переход.Фаски и радиусы показаны условно; пределы — в таблице.

Выберите размер на схеме или в таблице для подсветки и пояснения.

ПараметрНоминалМинимумМаксимумОснование и пояснение
dНоминальный диаметр · мм6——Таблица 1, М6
PШаг резьбы · мм1——Таблица 1, М6
lДлина от опорной плоскости головки до конца · мм3029,5830,42Таблица 1, М6, l=30
dkДиаметр головки · мм109,7810Таблица 1, М6
kВысота головки · мм43,824Таблица 1, М6
daДиаметр перехода под головкой · мм——6,8Таблица 1, М6
dsДиаметр гладкого стержня · мм65,826Таблица 1, М6
dwДиаметр опорной поверхности · мм—9,2—Таблица 1, М6
sРазмер углубления между гранями · мм55,025,14Номинал инструмента отличается от пределов изготовленного углубления.Таблица 1, М6
eРазмер углубления между углами · мм—5,72—Таблица 1, М6
t1Глубина шестигранного углубления · мм2,52,382,62От наружного торца головки; не от опорной плоскости.Таблица 1, М6
rРадиус перехода под головкой · мм—0,25—Таблица 1, М6
lfДлина зоны перехода · мм——0,68Предел из таблицы 1. Не добавляется к длине l.Таблица 1, М6
vРазмер скругления или фаски верхней кромки · мм——0,6Таблица 1, М6
uНеполная резьба у конца · мм——2u≤2P, рисунок 1.Таблица 1, М6
βНаклон опорной плоскости · °—01,5Рисунок 1: предел относительно перпендикуляра оси.Таблица 1, М6
h0Смещение линии отсчёта dw · мм0,1——Рисунок 1. Условное обозначение h0 добавлено для пояснения; это база измерения dw, а не зазор в узле.Таблица 1, М6
γУгол фаски верхней кромки · °——45При выполнении фаски; скругление также допускается.Таблица 1, М6
εУгол входа углубления на рисунке 1 · °—120—Не угол потайной головки и не угол дна направляющего отверстия.Таблица 1, М6
dhДиаметр направляющего отверстия · мм333,06Таблица 1, М6
t2Глубина направляющего отверстия · мм—55,3Общая глубина от наружного торца головки, не прибавляется к t1.Таблица 1, М6
bСправочная длина резьбы · мм18——Вспомогательный размер для расчёта ls/lg, не гарантированная длина полного профиля.Таблица 1, М6, l=30
lsДлина гладкого участка от опорной плоскости · мм—7—Таблица 1: ls min=lg max−5P.Таблица 1, М6, l=30
lgРасстояние до полного профиля от опорной плоскости · мм——12Таблица 1: lg max=l−b.Таблица 1, М6, l=30
Отдать в изготовление

Как применяется

Крепление при ограниченной высоте головки

Низкая головка опирается на плоскость детали. Ключ с направляющим концом входит в шестигранник и отдельное отверстие dh; глубины t1 и t2 различаются.

DIN 6912:2009-06 М6×1, l 30: применениеВинт и детали разъединеныРазмеры ответной детали и ключа в модель изделия не входят.

Условные детали узла не входят в размерные таблицы винта.

Полный ряд принятой основы

DIN 6912:2009-06 — таблицы всего принятого ряда

М4–М36; все заполненные сочетания таблицы 1 в диапазоне длин 10–200 мм. Пустые клетки не доступны для выбора. Полные таблицы геометрии и ограничений нагрузки прочитаны; ссылочные стандарты проверяет изготовитель.

dPdkДиаметр головкиkВысота головкиdaДиаметр перехода под головкойdsДиаметр гладкого стержняdwДиаметр опорной поверхностиsРазмер углубления между гранямиeРазмер углубления между угламиt1Глубина шестигранного углубленияrРадиус перехода под головкойlfДлина зоны переходаvРазмер скругления или фаски верхней кромкиuНеполная резьба у концаβНаклон опорной плоскостиh0Смещение линии отсчёта dwγУгол фаски верхней кромкиεУгол входа углубления на рисунке 1dhДиаметр направляющего отверстияt2Глубина направляющего отверстияДлины l
40,77min 6,78; max 72,8min 2,66; max 2,8≤ 4,7min —; max 4,74min 3,82; max 4≥ 6,2min 6,2; max —3min 3,02; max 3,1≥ 3,44min 3,44; max —1,6min 1,48; max 1,72≥ 0,2min 0,2; max —≤ 0,6min —; max 0,6≤ 0,4min —; max 0,4≤ 1,4min —; max 1,40…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —2min 2; max 2,063,3…3,6min 3,3; max 3,610; 12; 16; 20; 25; 30; 35; 40; 50
50,88,5min 8,28; max 8,53,5min 3,32; max 3,5≤ 5,7min —; max 5,75min 4,82; max 5≥ 7,7min 7,7; max —4min 4,02; max 4,12≥ 4,58min 4,58; max —2min 1,88; max 2,12≥ 0,2min 0,2; max —≤ 0,6min —; max 0,6≤ 0,5min —; max 0,5≤ 1,6min —; max 1,60…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —2,5min 2,5; max 2,564…4,3min 4; max 4,310; 12; 16; 20; 25; 30; 35; 40; 50; 60
6110min 9,78; max 104min 3,82; max 4≤ 6,8min —; max 6,86min 5,82; max 6≥ 9,2min 9,2; max —5min 5,02; max 5,14≥ 5,72min 5,72; max —2,5min 2,38; max 2,62≥ 0,25min 0,25; max —≤ 0,68min —; max 0,68≤ 0,6min —; max 0,6≤ 2min —; max 20…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —3min 3; max 3,065…5,3min 5; max 5,310; 12; 16; 20; 25; 30; 35; 40; 50; 60; 70
81,2513min 12,73; max 135min 4,82; max 5≤ 9,2min —; max 9,28min 7,78; max 8≥ 12,03min 12,03; max —6min 6,02; max 6,14≥ 6,86min 6,86; max —3min 2,88; max 3,12≥ 0,4min 0,4; max —≤ 1,02min —; max 1,02≤ 0,8min —; max 0,8≤ 2,5min —; max 2,50…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —4min 4; max 4,0756,5…6,86min 6,5; max 6,8612; 16; 20; 25; 30; 35; 40; 50; 60; 70; 80
101,516min 15,73; max 166,5min 6,28; max 6,5≤ 11,2min —; max 11,210min 9,78; max 10≥ 15,03min 15,03; max —8min 8,025; max 8,175≥ 9,15min 9,15; max —3,5min 3,35; max 3,65≥ 0,4min 0,4; max —≤ 1,02min —; max 1,02≤ 1min —; max 1≤ 3min —; max 30…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —5min 5; max 5,0757,5…7,86min 7,5; max 7,8616; 20; 25; 30; 35; 40; 50; 60; 70; 80; 90
121,7518min 17,73; max 187,5min 7,28; max 7,5≤ 13,7min —; max 13,712min 11,73; max 12≥ 17,03min 17,03; max —10min 10,025; max 10,175≥ 11,43min 11,43; max —4min 3,85; max 4,15≥ 0,6min 0,6; max —≤ 1,45min —; max 1,45≤ 1,2min —; max 1,2≤ 3,5min —; max 3,50…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —6min 6; max 6,0759…9,36min 9; max 9,3616; 20; 25; 30; 35; 40; 50; 60; 70; 80; 90; 100
14 *221min 20,67; max 218,5min 8,28; max 8,5≤ 15,7min —; max 15,714min 13,73; max 14≥ 19,83min 19,83; max —12min 12,032; max 12,212≥ 13,72min 13,72; max —4,5min 4,35; max 4,65≥ 0,6min 0,6; max —≤ 1,45min —; max 1,45≤ 1,4min —; max 1,4≤ 4min —; max 40…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —7min 7; max 7,0910…10,36min 10; max 10,3620; 25; 30; 35; 40; 50; 60; 70; 80; 90; 100; 110 *; 120
16224min 23,67; max 2410min 9,78; max 10≤ 17,7min —; max 17,716min 15,73; max 16≥ 22,83min 22,83; max —14min 14,032; max 14,212≥ 16min 16; max —5,5min 5,35; max 5,65≥ 0,6min 0,6; max —≤ 1,45min —; max 1,45≤ 1,6min —; max 1,6≤ 4min —; max 40…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —8min 8; max 8,0911,5…11,93min 11,5; max 11,9320; 25; 30; 35; 40; 50; 60; 70; 80; 90; 100; 110 *; 120; 130 *; 140
18 *2,527min 26,67; max 2711min 10,73; max 11≤ 20,2min —; max 20,218min 17,73; max 18≥ 25,83min 25,83; max —14min 14,032; max 14,212≥ 16min 16; max —6min 5,85; max 6,15≥ 0,6min 0,6; max —≤ 1,87min —; max 1,87≤ 1,8min —; max 1,8≤ 5min —; max 50…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —8min 8; max 8,0912,5…12,93min 12,5; max 12,9325; 30; 35; 40; 50; 60; 70; 80; 90; 100; 110 *; 120; 130 *; 140; 150 *
202,530min 29,67; max 3012min 11,73; max 12≤ 22,4min —; max 22,420min 19,67; max 20≥ 28,83min 28,83; max —17min 17,05; max 17,23≥ 19,44min 19,44; max —6,5min 6,32; max 6,68≥ 0,8min 0,8; max —≤ 2,04min —; max 2,04≤ 2min —; max 2≤ 5min —; max 50…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —10min 10; max 10,0914…14,43min 14; max 14,4330; 35; 40; 50; 60; 70; 80; 90; 100; 110 *; 120; 130 *; 140; 150 *; 160; 170 *; 180
22 *2,533min 32,61; max 3313min 12,73; max 13≤ 24,4min —; max 24,422min 21,67; max 22≥ 31,61min 31,61; max —17min 17,05; max 17,23≥ 19,44min 19,44; max —7min 6,82; max 7,18≥ 0,8min 0,8; max —≤ 2,04min —; max 2,04≤ 2,2min —; max 2,2≤ 5min —; max 50…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —10min 10; max 10,0915…15,43min 15; max 15,4340; 50; 60; 70; 80; 90; 100; 110 *; 120; 130 *; 140; 150 *; 160; 170 *; 180; 190 *; 200
24336min 35,61; max 3614min 13,73; max 14≤ 26,4min —; max 26,424min 23,67; max 24≥ 34,61min 34,61; max —19min 19,065; max 19,275≥ 21,73min 21,73; max —7min 6,82; max 7,18≥ 0,8min 0,8; max —≤ 2,04min —; max 2,04≤ 2,4min —; max 2,4≤ 6min —; max 60…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —12min 12; max 12,1116…16,43min 16; max 16,4360; 70; 80; 90; 100; 110 *; 120; 130 *; 140; 150 *; 160; 170 *; 180; 190 *; 200
27 *340min 39,61; max 4016min 15,73; max 16≤ 30,4min —; max 30,427min 26,67; max 27≥ 38,61min 38,61; max —19min 19,065; max 19,275≥ 21,73min 21,73; max —8,5min 8,32; max 8,68≥ 1min 1; max —≤ 2,89min —; max 2,89≤ 2,7min —; max 2,7≤ 6min —; max 60…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —12min 12; max 12,1117…17,43min 17; max 17,4370; 80; 90; 100; 110 *; 120; 130 *; 140; 150 *; 160; 170 *; 180; 190 *; 200
303,545min 44,61; max 4517,5min 17,23; max 17,5≤ 33,4min —; max 33,430min 29,67; max 30≥ 43,61min 43,61; max —22min 22,065; max 22,275≥ 25,15min 25,15; max —9min 8,82; max 9,18≥ 1min 1; max —≤ 2,89min —; max 2,89≤ 3min —; max 3≤ 7min —; max 70…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —15min 15; max 15,1119…19,52min 19; max 19,5270; 80; 90; 100; 110 *; 120; 130 *; 140; 150 *; 160; 170 *; 180; 190 *; 200
33 *3,550min 49,61; max 5019,5min 19,17; max 19,5≤ 36,4min —; max 36,433min 32,61; max 33≥ 48,61min 48,61; max —24min 24,065; max 24,275≥ 27,43min 27,43; max —10min 9,82; max 10,18≥ 1min 1; max —≤ 2,89min —; max 2,89≤ 3,3min —; max 3,3≤ 7min —; max 70…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —16,5min 16,5; max 16,6120…20,52min 20; max 20,5280; 90; 100; 110 *; 120; 130 *; 140; 150 *; 160; 170 *; 180; 190 *; 200
36454min 53,54; max 5421,5min 21,17; max 21,5≤ 39,4min —; max 39,436min 35,61; max 36≥ 52,34min 52,34; max —27min 27,065; max 27,275≥ 30,85min 30,85; max —11,5min 11,28; max 11,72≥ 1min 1; max —≤ 2,89min —; max 2,89≤ 3,6min —; max 3,6≤ 8min —; max 80…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —18min 18; max 18,1124…24,52min 24; max 24,5290; 100; 110 *; 120; 130 *; 140; 150 *; 160; 170 *; 180; 190 *; 200
Длины, пределы, ls и lg по каждой строке
d / PlminmaxИсполнение резьбыblslg
М4×0,7109,7110,29Частичная14≥ 1,4≤ 3,5
М4×0,71211,6512,35Частичная14≥ 1,4≤ 3,5
М4×0,71615,6516,35Частичная14≥ 1,4≤ 3,5
М4×0,72019,5820,42Частичная14≥ 2,5≤ 6
М4×0,72524,5825,42Частичная14≥ 7,5≤ 11
М4×0,73029,5830,42Частичная14≥ 12,5≤ 16
М4×0,73534,535,5Частичная14≥ 17,5≤ 21
М4×0,74039,540,5Частичная14≥ 22,5≤ 26
М4×0,75049,550,5Частичная14≥ 32,5≤ 36
М5×0,8109,7110,29Частичная16≥ 1,8≤ 4,2
М5×0,81211,6512,35Частичная16≥ 1,8≤ 4,2
М5×0,81615,6516,35Частичная16≥ 1,8≤ 4,2
М5×0,82019,5820,42Частичная16≥ 1,8≤ 4,2
М5×0,82524,5825,42Частичная16≥ 5≤ 9
М5×0,83029,5830,42Частичная16≥ 10≤ 14
М5×0,83534,535,5Частичная16≥ 15≤ 19
М5×0,84039,540,5Частичная16≥ 20≤ 24
М5×0,85049,550,5Частичная16≥ 30≤ 34
М5×0,86059,460,6Частичная16≥ 40≤ 44
М6×1109,7110,29Частичная18≥ 2,5≤ 5,5
М6×11211,6512,35Частичная18≥ 2,5≤ 5,5
М6×11615,6516,35Частичная18≥ 2,5≤ 5,5
М6×12019,5820,42Частичная18≥ 2,5≤ 5,5
М6×12524,5825,42Частичная18≥ 2,5≤ 5,5
М6×13029,5830,42Частичная18≥ 7≤ 12
М6×13534,535,5Частичная18≥ 12≤ 17
М6×14039,540,5Частичная18≥ 17≤ 22
М6×15049,550,5Частичная18≥ 27≤ 32
М6×16059,460,6Частичная18≥ 37≤ 42
М6×17069,470,6Частичная18≥ 47≤ 52
М8×1,251211,6512,35Частичная22≥ 3,2≤ 7
М8×1,251615,6516,35Частичная22≥ 3,2≤ 7
М8×1,252019,5820,42Частичная22≥ 3,2≤ 7
М8×1,252524,5825,42Частичная22≥ 3,2≤ 7
М8×1,253029,5830,42Частичная22≥ 3,2≤ 7
М8×1,253534,535,5Частичная22≥ 6,75≤ 13
М8×1,254039,540,5Частичная22≥ 11,75≤ 18
М8×1,255049,550,5Частичная22≥ 21,75≤ 28
М8×1,256059,460,6Частичная22≥ 31,75≤ 38
М8×1,257069,470,6Частичная22≥ 41,75≤ 48
М8×1,258079,480,6Частичная22≥ 51,75≤ 58
М10×1,51615,6516,35Частичная26≥ 3,5≤ 8
М10×1,52019,5820,42Частичная26≥ 3,5≤ 8
М10×1,52524,5825,42Частичная26≥ 3,5≤ 8
М10×1,53029,5830,42Частичная26≥ 3,5≤ 8
М10×1,53534,535,5Частичная26≥ 3,5≤ 8
М10×1,54039,540,5Частичная26≥ 6,5≤ 14
М10×1,55049,550,5Частичная26≥ 16,5≤ 24
М10×1,56059,460,6Частичная26≥ 26,5≤ 34
М10×1,57069,470,6Частичная26≥ 36,5≤ 44
М10×1,58079,480,6Частичная26≥ 46,5≤ 54
М10×1,59089,390,7Частичная26≥ 56,5≤ 64
М12×1,751615,6516,35Частичная30≥ 4,2≤ 9,5
М12×1,752019,5820,42Частичная30≥ 4,2≤ 9,5
М12×1,752524,5825,42Частичная30≥ 4,2≤ 9,5
М12×1,753029,5830,42Частичная30≥ 4,2≤ 9,5
М12×1,753534,535,5Частичная30≥ 4,2≤ 9,5
М12×1,754039,540,5Частичная30≥ 4,2≤ 9,5
М12×1,755049,550,5Частичная30≥ 11,25≤ 20
М12×1,756059,460,6Частичная30≥ 21,25≤ 30
М12×1,757069,470,6Частичная30≥ 31,25≤ 40
М12×1,758079,480,6Частичная30≥ 41,25≤ 50
М12×1,759089,390,7Частичная30≥ 51,25≤ 60
М12×1,7510099,3100,7Частичная30≥ 61,25≤ 70
М14×22019,5820,42Частичная34≥ 4,5≤ 10,5
М14×22524,5825,42Частичная34≥ 4,5≤ 10,5
М14×23029,5830,42Частичная34≥ 4,5≤ 10,5
М14×23534,535,5Частичная34≥ 4,5≤ 10,5
М14×24039,540,5Частичная34≥ 4,5≤ 10,5
М14×25049,550,5Частичная34≥ 4,5≤ 10,5
М14×26059,460,6Частичная34≥ 16≤ 26
М14×27069,470,6Частичная34≥ 26≤ 36
М14×28079,480,6Частичная34≥ 36≤ 46
М14×29089,390,7Частичная34≥ 46≤ 56
М14×210099,3100,7Частичная34≥ 56≤ 66
М14×2110109,3110,7Частичная34≥ 66≤ 76
М14×2120119,3120,7Частичная34≥ 76≤ 86
М16×22019,5820,42Частичная38≥ 5≤ 11
М16×22524,5825,42Частичная38≥ 5≤ 11
М16×23029,5830,42Частичная38≥ 5≤ 11
М16×23534,535,5Частичная38≥ 5≤ 11
М16×24039,540,5Частичная38≥ 5≤ 11
М16×25049,550,5Частичная38≥ 5≤ 11
М16×26059,460,6Частичная38≥ 12≤ 22
М16×27069,470,6Частичная38≥ 22≤ 32
М16×28079,480,6Частичная38≥ 32≤ 42
М16×29089,390,7Частичная38≥ 42≤ 52
М16×210099,3100,7Частичная38≥ 52≤ 62
М16×2110109,3110,7Частичная38≥ 62≤ 72
М16×2120119,3120,7Частичная38≥ 72≤ 82
М16×2130129,2130,8Частичная44≥ 76≤ 86
М16×2140139,2140,8Частичная44≥ 86≤ 96
М18×2,52524,5825,42Частичная42≥ 5,5≤ 13
М18×2,53029,5830,42Частичная42≥ 5,5≤ 13
М18×2,53534,535,5Частичная42≥ 5,5≤ 13
М18×2,54039,540,5Частичная42≥ 5,5≤ 13
М18×2,55049,550,5Частичная42≥ 5,5≤ 13
М18×2,56059,460,6Частичная42≥ 5,5≤ 13
М18×2,57069,470,6Частичная42≥ 15,5≤ 28
М18×2,58079,480,6Частичная42≥ 25,5≤ 38
М18×2,59089,390,7Частичная42≥ 35,5≤ 48
М18×2,510099,3100,7Частичная42≥ 45,5≤ 58
М18×2,5110109,3110,7Частичная42≥ 55,5≤ 68
М18×2,5120119,3120,7Частичная42≥ 65,5≤ 78
М18×2,5130129,2130,8Частичная48≥ 69,5≤ 82
М18×2,5140139,2140,8Частичная48≥ 79,5≤ 92
М18×2,5150149,2150,8Частичная48≥ 89,5≤ 102
М20×2,53029,5830,42Частичная46≥ 6,5≤ 14
М20×2,53534,535,5Частичная46≥ 6,5≤ 14
М20×2,54039,540,5Частичная46≥ 6,5≤ 14
М20×2,55049,550,5Частичная46≥ 6,5≤ 14
М20×2,56059,460,6Частичная46≥ 6,5≤ 14
М20×2,57069,470,6Частичная46≥ 11,5≤ 24
М20×2,58079,480,6Частичная46≥ 21,5≤ 34
М20×2,59089,390,7Частичная46≥ 31,5≤ 44
М20×2,510099,3100,7Частичная46≥ 41,5≤ 54
М20×2,5110109,3110,7Частичная46≥ 51,5≤ 64
М20×2,5120119,3120,7Частичная46≥ 61,5≤ 74
М20×2,5130129,2130,8Частичная52≥ 65,5≤ 78
М20×2,5140139,2140,8Частичная52≥ 75,5≤ 88
М20×2,5150149,2150,8Частичная52≥ 85,5≤ 98
М20×2,5160159,2160,8Частичная52≥ 95,5≤ 108
М20×2,5170169,2170,8Частичная52≥ 105,5≤ 118
М20×2,5180179,2180,8Частичная52≥ 115,5≤ 128
М22×2,54039,540,5Частичная50≥ 6,5≤ 14
М22×2,55049,550,5Частичная50≥ 6,5≤ 14
М22×2,56059,460,6Частичная50≥ 6,5≤ 14
М22×2,57069,470,6Частичная50≥ 6,5≤ 14
М22×2,58079,480,6Частичная50≥ 17,5≤ 30
М22×2,59089,390,7Частичная50≥ 27,5≤ 40
М22×2,510099,3100,7Частичная50≥ 37,5≤ 50
М22×2,5110109,3110,7Частичная50≥ 47,5≤ 60
М22×2,5120119,3120,7Частичная50≥ 57,5≤ 70
М22×2,5130129,2130,8Частичная56≥ 61,5≤ 74
М22×2,5140139,2140,8Частичная56≥ 71,5≤ 84
М22×2,5150149,2150,8Частичная56≥ 81,5≤ 94
М22×2,5160159,2160,8Частичная56≥ 91,5≤ 104
М22×2,5170169,2170,8Частичная56≥ 101,5≤ 114
М22×2,5180179,2180,8Частичная56≥ 111,5≤ 124
М22×2,5190189,1190,9Частичная56≥ 121,5≤ 134
М22×2,5200199,1200,9Частичная56≥ 131,5≤ 144
М24×36059,460,6Частичная54≥ 7≤ 16
М24×37069,470,6Частичная54≥ 7≤ 16
М24×38079,480,6Частичная54≥ 7≤ 16
М24×39089,390,7Частичная54≥ 21≤ 36
М24×310099,3100,7Частичная54≥ 31≤ 46
М24×3110109,3110,7Частичная54≥ 41≤ 56
М24×3120119,3120,7Частичная54≥ 51≤ 66
М24×3130129,2130,8Частичная60≥ 55≤ 70
М24×3140139,2140,8Частичная60≥ 65≤ 80
М24×3150149,2150,8Частичная60≥ 75≤ 90
М24×3160159,2160,8Частичная60≥ 85≤ 100
М24×3170169,2170,8Частичная60≥ 95≤ 110
М24×3180179,2180,8Частичная60≥ 105≤ 120
М24×3190189,1190,9Частичная60≥ 115≤ 130
М24×3200199,1200,9Частичная60≥ 125≤ 140
М27×37069,470,6Частичная60≥ 8≤ 17
М27×38079,480,6Частичная60≥ 8≤ 17
М27×39089,390,7Частичная60≥ 8≤ 17
М27×310099,3100,7Частичная60≥ 25≤ 40
М27×3110109,3110,7Частичная60≥ 35≤ 50
М27×3120119,3120,7Частичная60≥ 45≤ 60
М27×3130129,2130,8Частичная66≥ 49≤ 64
М27×3140139,2140,8Частичная66≥ 59≤ 74
М27×3150149,2150,8Частичная66≥ 69≤ 84
М27×3160159,2160,8Частичная66≥ 79≤ 94
М27×3170169,2170,8Частичная66≥ 89≤ 104
М27×3180179,2180,8Частичная66≥ 99≤ 114
М27×3190189,1190,9Частичная66≥ 109≤ 124
М27×3200199,1200,9Частичная66≥ 119≤ 134
М30×3,57069,470,6Частичная66≥ 8,5≤ 19
М30×3,58079,480,6Частичная66≥ 8,5≤ 19
М30×3,59089,390,7Частичная66≥ 8,5≤ 19
М30×3,510099,3100,7Частичная66≥ 8,5≤ 19
М30×3,5110109,3110,7Частичная66≥ 26,5≤ 44
М30×3,5120119,3120,7Частичная66≥ 36,5≤ 54
М30×3,5130129,2130,8Частичная72≥ 40,5≤ 58
М30×3,5140139,2140,8Частичная72≥ 50,5≤ 68
М30×3,5150149,2150,8Частичная72≥ 60,5≤ 78
М30×3,5160159,2160,8Частичная72≥ 70,5≤ 88
М30×3,5170169,2170,8Частичная72≥ 80,5≤ 98
М30×3,5180179,2180,8Частичная72≥ 90,5≤ 108
М30×3,5190189,1190,9Частичная72≥ 100,5≤ 118
М30×3,5200199,1200,9Частичная72≥ 110,5≤ 128
М33×3,58079,480,6Частичная72≥ 9,5≤ 20
М33×3,59089,390,7Частичная72≥ 9,5≤ 20
М33×3,510099,3100,7Частичная72≥ 9,5≤ 20
М33×3,5110109,3110,7Частичная72≥ 9,5≤ 20
М33×3,5120119,3120,7Частичная72≥ 30,5≤ 48
М33×3,5130129,2130,8Частичная78≥ 34,5≤ 52
М33×3,5140139,2140,8Частичная78≥ 44,5≤ 62
М33×3,5150149,2150,8Частичная78≥ 54,5≤ 72
М33×3,5160159,2160,8Частичная78≥ 64,5≤ 82
М33×3,5170169,2170,8Частичная78≥ 74,5≤ 92
М33×3,5180179,2180,8Частичная78≥ 84,5≤ 102
М33×3,5190189,1190,9Частичная78≥ 94,5≤ 112
М33×3,5200199,1200,9Частичная78≥ 104,5≤ 122
М36×49089,390,7Частичная78≥ 10,5≤ 22,5
М36×410099,3100,7Частичная78≥ 10,5≤ 22,5
М36×4110109,3110,7Частичная78≥ 10,5≤ 22,5
М36×4120119,3120,7Частичная78≥ 10,5≤ 22,5
М36×4130129,2130,8Частичная84≥ 26≤ 46
М36×4140139,2140,8Частичная84≥ 36≤ 56
М36×4150149,2150,8Частичная84≥ 46≤ 66
М36×4160159,2160,8Частичная84≥ 56≤ 76
М36×4170169,2170,8Частичная84≥ 66≤ 86
М36×4180179,2180,8Частичная84≥ 76≤ 96
М36×4190189,1190,9Частичная84≥ 86≤ 106
М36×4200199,1200,9Частичная84≥ 96≤ 116

* Непредпочтительный размер. Прочерк не является нулём.

Отдать в изготовление

Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».

Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.

Добавить в заявку

Сначала подготовьте и проверьте выбранное исполнение.

Документы и область проверки

DIN 6912:2009-06

М4–М36; все заполненные сочетания таблицы 1 в диапазоне длин 10–200 мм. Пустые клетки не доступны для выбора. Полные таблицы геометрии и ограничений нагрузки прочитаны; ссылочные стандарты проверяет изготовитель.

Класс точности A. Поле резьбы: 6g.

Уменьшенное сечение около головки ограничивает нагрузочную способность. Справочная минимальная разрушающая сила ниже не является допустимой рабочей нагрузкой или моментом затяжки. Для стального исполнения 8.8 в обозначении редакции 2009 указан префикс 08.8. Материал, механические свойства и покрытие заказа автоматически не назначаются. Нержавеющее исполнение: A2/A4 до М24; свыше М24 — A2, с иной основой минимальной разрушающей силы. Применение в сборках с невыпадающими шайбами не предусмотрено: требуется сохранить сечение под головкой.

Официальная запись документа: обозначение и статус

Размерная основа — DIN 6912:2009-06. Статус нового документа DIN 6912:2021-03 не означает проверки его размеров.

Длины за пределами заполненной таблицы и мелкие шаги требуют отдельного согласования.
