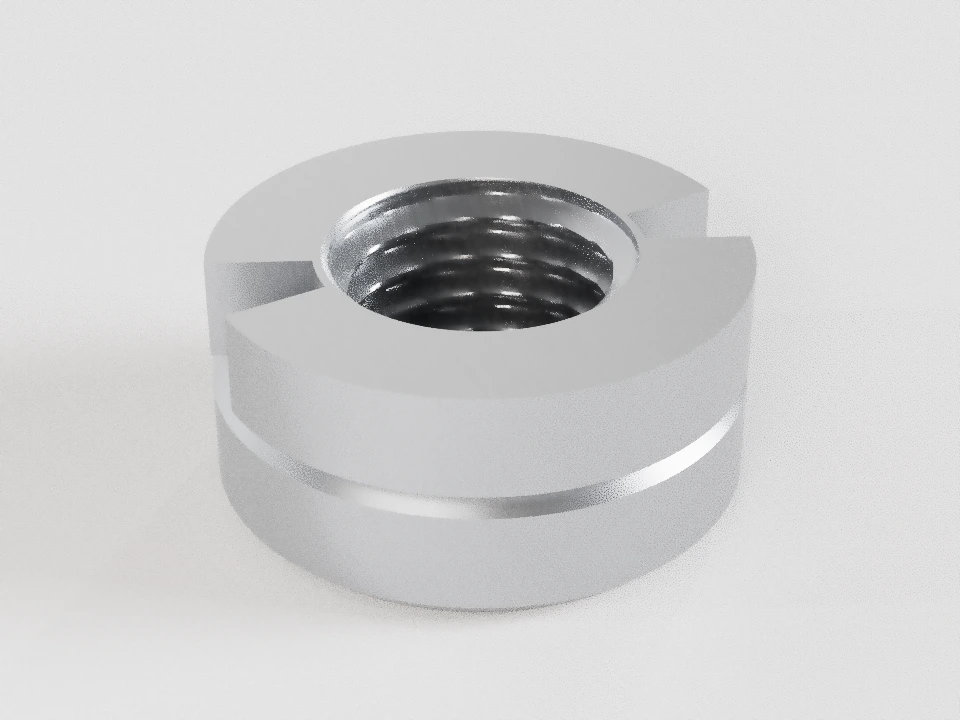

Пример: ГОСТ 10657-80 · М12 · исполнение 1 — предметная 3D-модель
Пример: ГОСТ 10657-80 · М12 · исполнение 1

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

ГОСТ 10657-80 / DIN 546 — Круглые гайки со шлицем на торце

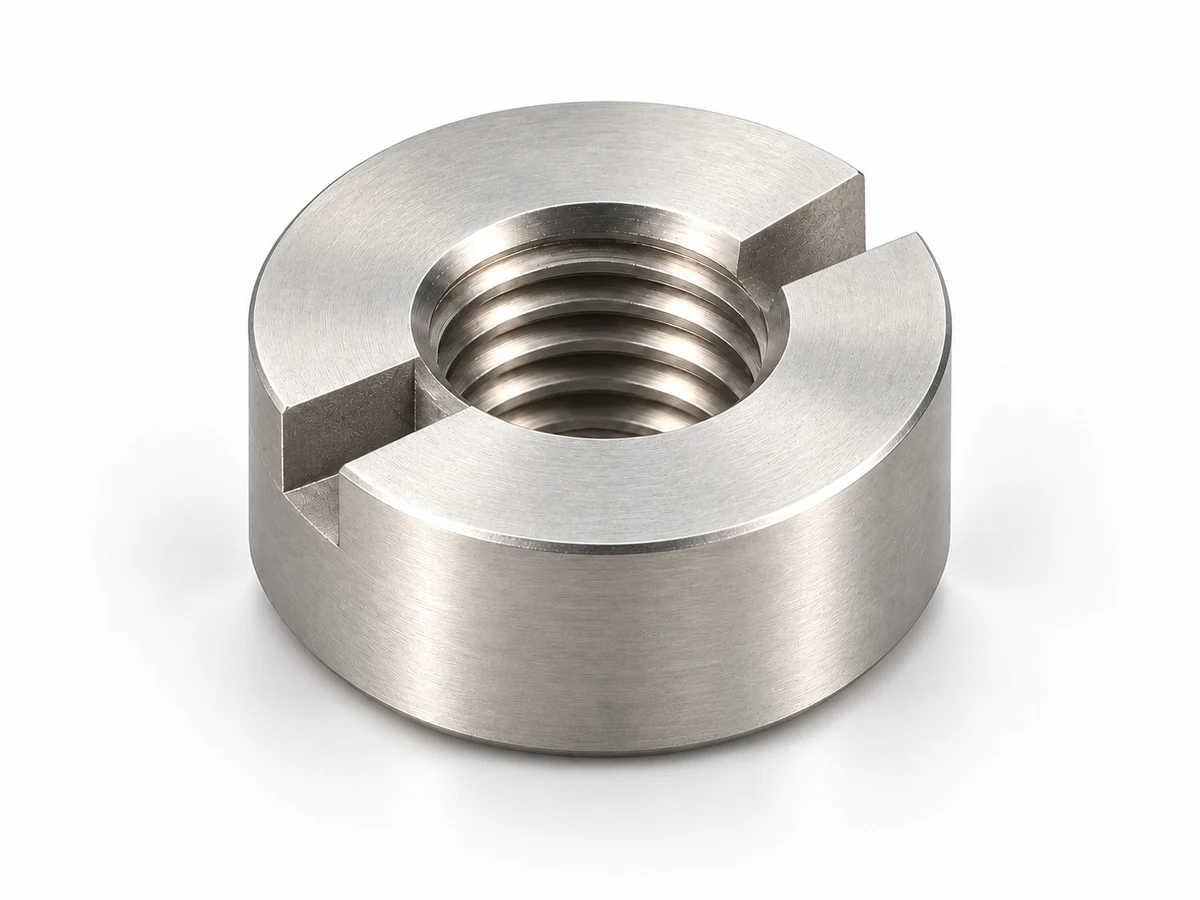

ГОСТ 10657-80 / DIN 546 — Круглые гайки со шлицем на торце — предметная иллюстрация
ГОСТ 10657-80 / DIN 546 — Круглые гайки со шлицем на торцеПредметная иллюстрация

Круглые гайки с торцевым шлицем: самостоятельные проверенные таблицы ГОСТ 10657-80 и DIN 546:1986-09.

DIN 546 содержит весь ряд М1–М20 и явные предельные размеры; поле резьбы и класс точности меняются при переходе от М1,4 к М1,6.

Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…

Стартовый пример: Гайка М12×1,75-6H [Ширина шлица: Основная таблица; Наружные кромки: Две фаски ≈0,1m ×45°] ГОСТ 10657-80

ГОСТ 10657-80 — Общий видГайка М12×1,75-6H [Ширина шлица: Основная таблица; Наружные кромки: Две фаски ≈0,1m ×45°] ГОСТ 10657-80. Круглый корпус, один диаметральный торцевой шлиц. Размеры и базы из ГОСТ; резьба показана условно.ГОСТ 10657-80 · M12 × 1,75Один диаметральный шлиц на торце. Показанный контур выбран внутри размерных пределов.mdₖnt

Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

Гайка М12×1,75-6H [Ширина шлица: Основная таблица; Наружные кромки: Две фаски ≈0,1m ×45°] ГОСТ 10657-80

Гайка М12×1,75-6H [Ширина шлица: Основная таблица; Наружные кромки: Две фаски ≈0,1m ×45°] ГОСТ 10657-80

  • Ширина шлица: Основная таблица. Для М4 дополнительно разрешено n=1,66…1,91; эти пределы выбираются совместно.
  • Наружные кромки: Две фаски ≈0,1m ×45°. Радиус вместо фасок разрешён только для М1 и М1,2.
  • Круглый корпус и один диаметральный шлиц на торце. Пределы не заменены производственными номиналами; n имеет положительные отклонения. Фаски ≈0,1m — приблизительные.
  • Размерный ряд по ГОСТ 10657-80.
  • Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
Выбранный вариант — ГОСТ 10657-80
ПараметрНоминалПолеМинимумМаксимумЕд.Базы, статус и источник
Номинальный диаметр резьбы12M / 6H——ммНоминальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Шаг резьбы1,75———ммОсевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Полная высота——9,6410ммМежду крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Наружный диаметр корпуса——20,4821ммДиаметр цилиндрического корпуса; не диаметр резьбы. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Диаметр входа резьбы——1213ммДиаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Ширина торцевого шлица4—4,074,37ммМежду параллельными боковыми стенками шлица. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Глубина торцевого шлица——3,84,3ммОт прорезного торца до плоскости дна шлица. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Симметричность шлица———0,25ммСрединная плоскость шлица к оси резьбы; диаметральный допуск 13-й степени, размер n. Нормативный. ГОСТ 24643-81; Переиздание июля 2004; Таблица 5 и примечание: диаметральное выражение
Соосность корпуса———0,25ммОсь цилиндрического корпуса относительно оси резьбы; диаметральный допуск 12-й степени, базовый dₖ по верхней границе. Нормативный. ГОСТ 24643-81; Переиздание июля 2004; Таблица 5 и примечание: диаметральное выражение
Перпендикулярность опоры———1°Угол отклонения опорного торца от плоскости, перпендикулярной оси. В источнике напечатано «1 °С»; буквенная опечатка отмечена, не температура. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Поверхности шлица———12,5мкмБоковые поверхности и дно шлица. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Наружные фаски45———°Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Вход внутренней резьбы——90120°Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Приблизительная наружная фаска≈ ——0,9641ммОсевой и радиальный катеты фаски 45°. ≈0,1m по чертежу; приведённая оценка по пределам m не является допуском фаски. Приблизительный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Внутренний диаметр резьбы10,1066H10,10610,441ммВнутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Средний диаметр резьбы10,8636H10,86311,063ммСредний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Наружный диаметр внутренней резьбы12—12—ммДиаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Резьба———6,3мкмРезьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Опорные поверхности———6,3мкмОпорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Прочие поверхности———6,3мкмПрочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1

Выберите размер.

Применение

Доступ к торцевому шлицу

Инструмент входит в шлиц со стороны торца.

Доступ к торцевому шлицу — Принцип работы в узлеДоступ к торцевому шлицуM12 × 1,75 · основной (крупный) · RH3. Принцип работы в узлеСопрягаемые детали показаны условно; схема объясняет принцип соединения.

Проверить ширину, глубину и направление доступа. Не применять размер отверстия как номинал резьбы.

Полные связанные таблицы размеров

Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.

ГОСТ 10657-80 · точность В

Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992)

ГОСТ 10657-80 — весь ряд
dОсновной (крупный) PМелкие Pmdₖdₐnttₙtсγ (°)Ra (мкм)
10,25—0,75…12,25…2,51…1,150,3 [0,36…0,5]0,3…0,5≤ 0,2≤ 0,12≤ 1≤ 12,5
1,20,25—0,95…1,22,75…31,2…1,40,4 [0,46…0,6]0,4…0,6≤ 0,2≤ 0,12≤ 1≤ 12,5
1,40,3—1,15…1,42,75…31,4…1,60,4 [0,46…0,6]0,5…0,7≤ 0,2≤ 0,12≤ 1≤ 12,5
1,60,35—1,35…1,63,2…3,51,6…1,840,5 [0,56…0,7]0,6…0,8≤ 0,2≤ 0,16≤ 1≤ 12,5
20,4—1,75…24,2…4,52…2,31 [1,06…1,2]0,8…1≤ 0,2≤ 0,16≤ 1≤ 12,5
2,50,45—1,95…2,25,2…5,52,5…2,91,2 [1,26…1,51]0,9…1,1≤ 0,2≤ 0,16≤ 1≤ 12,5
30,5—2,25…2,55,7…63…3,51,2 [1,26…1,51]1…1,2≤ 0,2≤ 0,16≤ 1≤ 12,5
(3,5)0,6—2,75…36,64…73,45…41,4 [1,46…1,71]1…1,4≤ 0,2≤ 0,16≤ 1≤ 12,5
40,7—3,2…3,57,64…84…4,61,4 [1,46…1,71]1,2…1,6≤ 0,2≤ 0,16≤ 1≤ 12,5
50,8—3,9…4,28,64…95…5,752 [2,06…2,31]1,5…1,9≤ 0,2≤ 0,16≤ 1≤ 12,5
61—4,7…510,57…116…6,752,5 [2,56…2,81]2…2,4≤ 0,2≤ 0,2≤ 1≤ 12,5
81,2516,14…6,513,57…148…8,753 [3,06…3,31]2,5…3≤ 0,2≤ 0,2≤ 1≤ 12,5
101,51,257,64…817,57…1810…10,83,5 [3,57…3,87]3,2…3,7≤ 0,25≤ 0,2≤ 1≤ 12,5
121,751,259,64…1020,48…2112…134 [4,07…4,37]3,8…4,3≤ 0,25≤ 0,25≤ 1≤ 12,5
(14)21,510,57…1123,48…2414…15,14 [4,07…4,37]3,8…4,3≤ 0,25≤ 0,25≤ 1≤ 12,5
1621,511,57…1225,48…2616…17,34 [4,07…4,37]3,8…4,3≤ 0,25≤ 0,25≤ 1≤ 12,5
(18)2,51,512,57…1328,48…2918…19,54 [4,07…4,37]4,8…5,5≤ 0,25≤ 0,25≤ 1≤ 12,5
202,51,513,57…1431,38…3220…21,65 [5,07…5,37]4,8…5,5≤ 0,25≤ 0,3≤ 1≤ 12,5
Выбрать строку ГОСТ 10657-80
m
Полная высота.
dₖ
Наружный диаметр корпуса.
dₐ
Диаметр входа резьбы.
n
Ширина торцевого шлица.
t
Глубина торцевого шлица.
tₙ
Симметричность шлица.
tс
Соосность корпуса.
γ
Перпендикулярность опоры.
Ra
Поверхности шлица.

Исполнения

  • Круглая гайка с торцевым шлицем

Ширина шлица: Основная таблица, Расширенный шлиц М4 — допускается. Для М4 дополнительно разрешено n=1,66…1,91; эти пределы выбираются совместно. ГОСТ 10657-80, примечание 3 к таблице.

Наружные кромки: Две фаски ≈0,1m ×45°, Притупление R=0,1 — допускается. Радиус вместо фасок разрешён только для М1 и М1,2. ГОСТ 10657-80, чертёж и примечание 2.

Требования и конструкция

  • Полный ряд из 18 диаметров М1–М20, основной (крупный) шаг и мелкие шаги для М8–М20. М3,5, М14 и М18 в скобках источника применять не рекомендуется.
  • Внутренняя резьба 6H по ГОСТ 24705 и ГОСТ 16093. Технические требования — ГОСТ 1759.0; класс точности В не определяет материал или механический класс.
  • Допуски размеров приведены явными min/max. Номинальная ширина шлица меньше нижнего предела, поскольку отклонения положительные; её нельзя использовать как фактическую ширину паза.
  • Допуски по п.2.4: симметричность шлица относительно оси резьбы — 13-я степень, соосность наружного диаметра — 12-я степень ГОСТ 24643. Таблица 5 задаёт диаметральное выражение; базовые размеры — ширина шлица и диаметр корпуса соответственно.
  • Перпендикулярность опоры к оси резьбы: в печатном п.2.4 указано «1 °С». Размер относится к углу, не температуре; буквенная опечатка отмечена в рабочем отчёте и не превращена в линейный допуск.
  • Поправка ИУС 8-1988 исправляла буквенные поля п.2.3 (h12/h13/h14/H14) старого издания. Пункт 2.3 исключён изменением 2; эти поля не подставляются поверх явных пределов итоговой таблицы.
  • Приёмка — ГОСТ 17769. Временная антикоррозионная защита, упаковка и маркировка тары — ГОСТ 18160. Материал, прочность и покрытие согласуются отдельно.
  • DIN 546 — аналог по конструкции; запрошенный DIN сохраняется отдельно от геометрии ГОСТ. Взаимозаменяемость не установлена.

Круглый корпус и один диаметральный шлиц на торце. Пределы не заменены производственными номиналами; n имеет положительные отклонения. Фаски ≈0,1m — приблизительные.

ГОСТ 10657-80 — углы и шероховатость
ОбозначениеЭлементПределыЕд.
αНаружные фаски45°
βВход внутренней резьбы90…120°
RaРезьба6,3мкм
RaОпора6,3мкм
RaПрочие поверхности6,3мкм

Источник размеров: ГОСТ 10657-80, Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1.

Поправка ИУС 8-1988 к п.2.3: Буквы полей h12/h13/h14/H14; в используемом издании пункт 2.3 уже исключён изменением 2.

Теоретическая масса — ГОСТ 10657-80

Справочная масса 1000 стальных гаек с основным (крупным) шагом; приложение 1. Для латуни коэффициент 1,080. Неприведённые массы не интерполируются.

ГОСТ 10657-80 — справочная масса
dИсполнениекг / 1000 шт.Примечание
110,033
1,210,056
1,410,063
1,610,066
210,146
2,510,256
310,414
411,04
511,83
612,53
815,26
10111,03
12121,06
16136,27
20156,32

DIN 546:1986-09 · точность F / A

Сентябрь 1986

DIN 546:1986-09 — весь ряд
dОсновной (крупный) PМелкие Pdₐdₖmnt
10,25—1…1,152,5 [2,25…2,5]1 [0,75…1]0,3 [0,36…0,5]0,3…0,5
1,20,25—1,2…1,43 [2,75…3]1,2 [0,95…1,2]0,4 [0,46…0,6]0,4…0,6
1,40,3—1,4…1,63 [2,75…3]1,4 [1,15…1,4]0,4 [0,46…0,6]0,5…0,7
1,60,35—1,6…1,843,5 [3,2…3,5]1,6 [1,35…1,6]0,5 [0,56…0,7]0,6…0,8
20,4—2…2,34,5 [4,2…4,5]2 [1,75…2]1 [1,06…1,2]0,8…1
2,50,45—2,5…2,95,5 [5,2…5,5]2,2 [1,95…2,2]1,2 [1,26…1,51]0,9…1,1
30,5—3…3,56 [5,7…6]2,5 [2,25…2,5]1,2 [1,26…1,51]1…1,2
(3,5)0,6—3,45…47 [6,64…7]3 [2,75…3]1,4 [1,46…1,71]1…1,4
40,7—4…4,68 [7,64…8]3,5 [3,2…3,5]1,4 [1,46…1,71]1,2…1,6
50,8—5…5,759 [8,64…9]4,2 [3,9…4,2]2 [2,06…2,31]1,5…1,9
61—6…6,7511 [10,57…11]5 [4,7…5]2,5 [2,56…2,81]2…2,4
81,25—8…8,7514 [13,57…14]6,5 [6,14…6,5]3 [3,06…3,31]2,5…3
101,5—10…10,818 [17,57…18]8 [7,64…8]3,5 [3,57…3,87]3,2…3,7
121,75—12…1321 [20,48…21]10 [9,64…10]4 [4,07…4,37]3,8…4,3
(14)2—14…15,124 [23,48…24]11 [10,57…11]4 [4,07…4,37]3,8…4,3
162—16…17,326 [25,48…26]12 [11,57…12]4 [4,07…4,37]3,8…4,3
(18)2,5—18…19,529 [28,48…29]13 [12,57…13]4 [4,07…4,37]4,8…5,5
202,5—20…21,632 [31,38…32]14 [13,57…14]5 [5,07…5,37]4,8…5,5
Выбрать строку DIN 546:1986-09
dₐ
Диаметр входа резьбы.
dₖ
Наружный диаметр.
m
Полная высота.
n
Ширина торцевого шлица.
t
Глубина шлица.

Исполнения

  • Торцевой шлиц

Требования и конструкция

  • Нормативная размерная таблица М1–М20: наружный диаметр, высота, ширина и глубина торцевого шлица со своими предельными размерами.
  • Для М1–М1,4: резьба 5H и класс F; начиная с М1,6: 6H и класс A.
  • Размеры М3,5, М14 и М18 заключены в скобки: по возможности следует избегать.
  • Торцевой инструмент передаёт момент через шлиц; это не шлицы по окружности.

Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.

DIN 546:1986-09 — углы и шероховатость
ОбозначениеЭлементПределыЕд.
αУгол наружной фаски45°
βУгол входа резьбы90…120°

Источник размеров: DIN 546:1986-09, Сентябрь 1986; Чертёж, таблица размеров с.1–2; технические требования с.3.

Допуски и контроль

Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.

Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.

Как указать гайку в заказе

Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.

Гайка М12×1,75-6H [Ширина шлица: Основная таблица; Наружные кромки: Две фаски ≈0,1m ×45°] ГОСТ 10657-80

Начальный пример. Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992)

ГОСТ 10657-80 — Осевое сечениеГайка М12×1,75-6H [Ширина шлица: Основная таблица; Наружные кромки: Две фаски ≈0,1m ×45°] ГОСТ 10657-80. Круглый корпус, один диаметральный торцевой шлиц. Размеры и базы из ГОСТ; резьба показана условно.ГОСТ 10657-80 · M12 × 1,75Сечение вне шлица. Белая область — сквозное отверстие; фаски ≈0,1m.mdₖnttсγRaα
Выбранный вариант — ГОСТ 10657-80
ПараметрНоминалПолеМинимумМаксимумЕд.Базы, статус и источник
Номинальный диаметр резьбы12M / 6H——ммНоминальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Шаг резьбы1,75———ммОсевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Полная высота——9,6410ммМежду крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Наружный диаметр корпуса——20,4821ммДиаметр цилиндрического корпуса; не диаметр резьбы. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Диаметр входа резьбы——1213ммДиаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Ширина торцевого шлица4—4,074,37ммМежду параллельными боковыми стенками шлица. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Глубина торцевого шлица——3,84,3ммОт прорезного торца до плоскости дна шлица. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Симметричность шлица———0,25ммСрединная плоскость шлица к оси резьбы; диаметральный допуск 13-й степени, размер n. Нормативный. ГОСТ 24643-81; Переиздание июля 2004; Таблица 5 и примечание: диаметральное выражение
Соосность корпуса———0,25ммОсь цилиндрического корпуса относительно оси резьбы; диаметральный допуск 12-й степени, базовый dₖ по верхней границе. Нормативный. ГОСТ 24643-81; Переиздание июля 2004; Таблица 5 и примечание: диаметральное выражение
Перпендикулярность опоры———1°Угол отклонения опорного торца от плоскости, перпендикулярной оси. В источнике напечатано «1 °С»; буквенная опечатка отмечена, не температура. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Поверхности шлица———12,5мкмБоковые поверхности и дно шлица. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Наружные фаски45———°Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Вход внутренней резьбы——90120°Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Приблизительная наружная фаска≈ ——0,9641ммОсевой и радиальный катеты фаски 45°. ≈0,1m по чертежу; приведённая оценка по пределам m не является допуском фаски. Приблизительный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Внутренний диаметр резьбы10,1066H10,10610,441ммВнутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Средний диаметр резьбы10,8636H10,86311,063ммСредний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Наружный диаметр внутренней резьбы12—12—ммДиаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Резьба———6,3мкмРезьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Опорные поверхности———6,3мкмОпорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
Прочие поверхности———6,3мкмПрочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10657-80; Издание 2006, изменения №1,2 (ИУС 11-1986, 2-1992); Чертёж; таблица размеров; пп.1–4; приложение 1
