Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

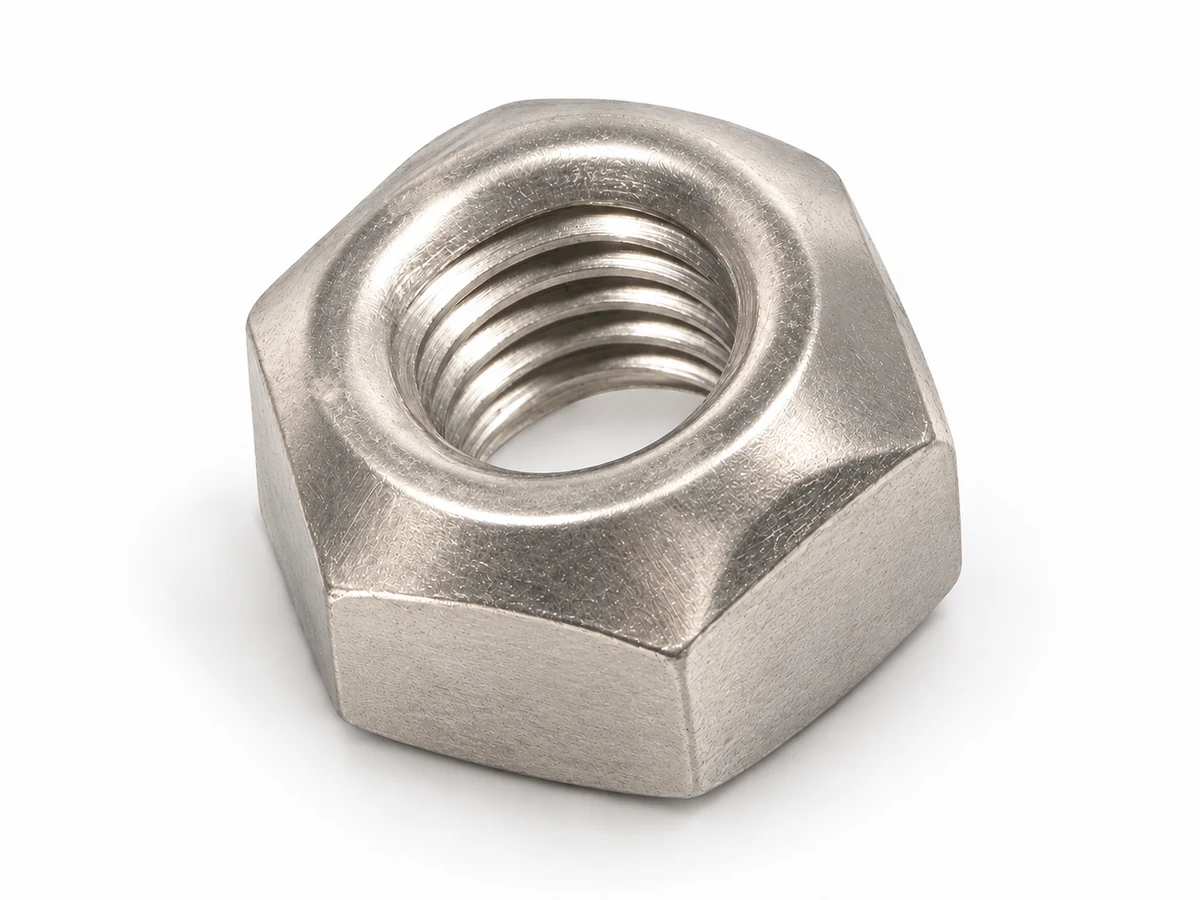

DIN 980 / ГОСТ Р 50272-92 — Гайки самоконтрящиеся цельнометаллические
Цельнометаллические самостопорящиеся гайки с подробной геометрией по ГОСТ Р 50272-92: М5–М36, типы NF/LF и допускаемые мелкие шаги.
Высота корпуса и рабочая высота под ключ разделены. Контур стопорящей зоны условный; запрошенный DIN 980 сохраняется отдельно.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

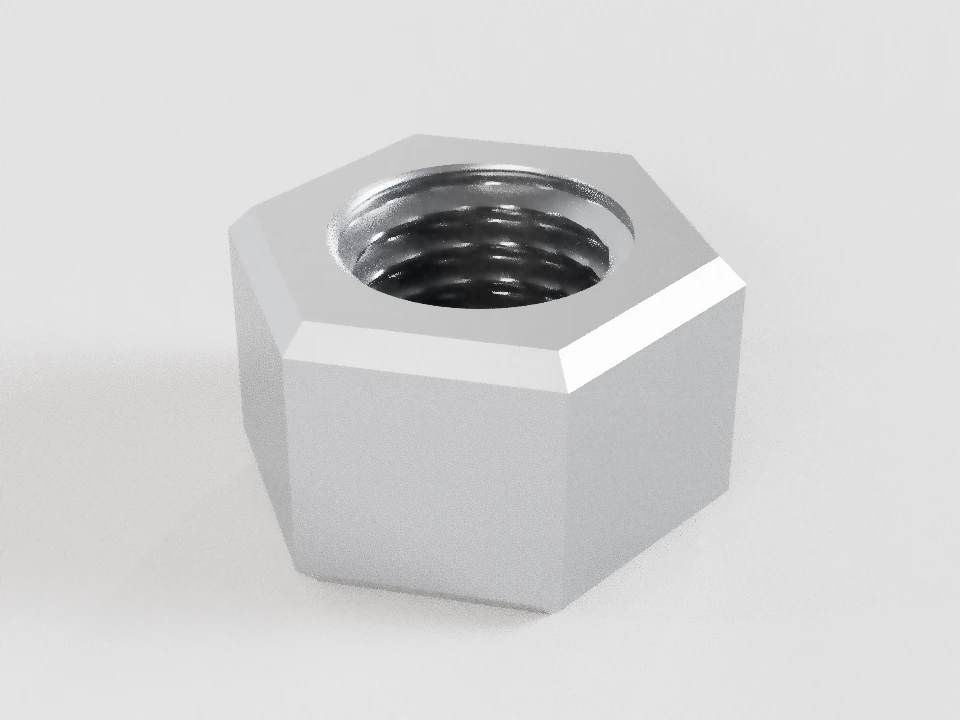

Гайка М12×1,75-6H (S18) [Тип трения: NF — нормальное] ГОСТ Р 50272-92
Гайка М12×1,75-6H (S18) [Тип трения: NF — нормальное] ГОСТ Р 50272-92
- Тип трения: NF — нормальное. Тип трения не задаёт форму стопорящего элемента. Покрытие и смазка должны соответствовать выбранному типу.
- Стопорящий элемент показан условной выделенной зоной. ГОСТ разрешает разные исполнения и не задаёт точный контур деформации; полимерного кольца нет. m′ — рабочая высота под ключ, h — полная высота.
- Размерный ряд по ГОСТ Р 50272-92.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Размер под ключ | 18 | табл.1 | 17,73 | 18 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Полная высота | — | табл.1 | 11,57 | 12 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Рабочая высота под ключ | — | — | 6,6 | — | мм | Осевой участок, на котором сохраняется рабочий шестигранник; не высота стопорящего элемента. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Диаметр описанной окружности | — | — | 20,03 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Диаметр опорной поверхности | — | — | 16,6 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Диаметр входа внутренней резьбы | — | — | 12 | 13 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Наружная фаска | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Вход внутренней резьбы | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Внутренний диаметр резьбы | 10,106 | 6H | 10,106 | 10,441 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 10,863 | 6H | 10,863 | 11,063 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 12 | — | 12 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Симметричность граней | — | — | — | 0,86 | мм | Ось внутренней резьбы; диаметральный допуск 2IT14(S), А и В. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Перпендикулярность граней опоре | — | — | — | 0,21 | мм | Грани относительно опорной поверхности; номинальная высота шестигранной части 12 мм. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Перпендикулярность опоры | — | — | — | 0,25 | мм | Опорная плоскость к оси резьбы на диаметре 0,8S. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Стопорящий элемент | — | — | — | — | мм | Зона повышенного трения внутренней резьбы. ГОСТ Р 50272 допускает различные варианты. Контур, глубина и деформация не заданы; показаны условно. Тип NF/LF описывает трение. Не задан. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
Применение
Цельнометаллическое стопорение
Рабочая резьба и стопорящая зона выполняют разные функции. Деформация показана условно.
Не рассчитывать натяг по этой схеме; проверить класс, покрытие и требования к стопорению.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ Р 50272-92 · точность А до М16 / В свыше М16
Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004
| d | Основной (крупный) P | Мелкие P | S | h | m′ | e | dᵥ | dₐ |
|---|---|---|---|---|---|---|---|---|
| 5 | 0,8 | — | 8 [7,78…8] | 4,8…5,1 | ≥ 2,75 | ≥ 8,79 | ≥ 6,9 | 5…5,75 |
| 6 | 1 | — | 10 [9,78…10] | 5,4…6 | ≥ 3,3 | ≥ 11,05 | ≥ 8,9 | 6…6,75 |
| 8 | 1,25 | 1 — по соглашению | 13 [12,73…13] | 7,14…8 | ≥ 4,4 | ≥ 14,38 | ≥ 11,6 | 8…8,75 |
| 10 | 1,5 | 1,25 — по соглашению, 1 — по соглашению | 16 [15,73…16] | 8,94…10 | ≥ 5,5 | ≥ 17,77 | ≥ 14,6 | 10…10,8 |
| 12 | 1,75 | 1,25 — по соглашению | 18 [17,73…18] | 11,57…12 | ≥ 6,6 | ≥ 20,03 | ≥ 16,6 | 12…13 |
| (14) | 2 | 1,5 — по соглашению | 21 [20,67…21] | 13,4…14,1 | ≥ 7,7 | ≥ 23,35 | ≥ 19,6 | 14…15,1 |
| 16 | 2 | 1,5 — по соглашению | 24 [23,67…24] | 15,7…16,4 | ≥ 8,8 | ≥ 26,75 | ≥ 22,5 | 16…17,3 |
| 20 | 2,5 | — | 30 [29,16…30] | 19…20,3 | ≥ 11 | ≥ 32,95 | ≥ 27,7 | 20…21,6 |
| 24 | 3 | — | 36 [35…36] | 22,6…23,9 | ≥ 13,2 | ≥ 39,55 | ≥ 33,2 | 24…25,9 |
| 30 | 3,5 | — | 46 [45…46] | 27,3…30 | ≥ 16,5 | ≥ 50,85 | ≥ 42,7 | 30…32,4 |
| 36 | 4 | — | 55 [53,8…55] | 33,1…36 | ≥ 19,8 | ≥ 60,79 | ≥ 51,1 | 36…38,9 |
Выбрать строку ГОСТ Р 50272-92
- S
- Размер под ключ.
- h
- Полная высота.
- m′
- Рабочая высота под ключ.
- e
- Диаметр описанной окружности.
- dᵥ
- Диаметр опорной поверхности.
- dₐ
- Диаметр входа внутренней резьбы.
Исполнения
- Цельнометаллическая, стопорящий элемент условный
Тип трения: NF — нормальное, LF — пониженное. Тип трения не задаёт форму стопорящего элемента. Покрытие и смазка должны соответствовать выбранному типу. ГОСТ Р 50272, таблица 2; ГОСТ Р 50271, пп.2.3–2.4.
Допускаемый дополнительный набор размеров справочного приложения ГОСТ Р 50272: S/e/dᵥ изменяются совместно.
| d | S | e ≥ | dᵥ ≥ | кг / 1000 шт. |
|---|---|---|---|---|
| 10 | 17 | ≥ 18,9 | ≥ 15,3 | — |
| 12 | 19 | ≥ 21,1 | ≥ 17,2 | — |
| 14 | 22 | ≥ 24,5 | ≥ 20,2 | — |
Требования и конструкция
- Полный размерный ряд таблицы 1: М5–М36, 11 диаметров. В п.1 напечатано «5–35 мм», однако крайний размер самой таблицы — М36; диапазон не обрезается до М30. М14 в скобках применять не рекомендуется.
- Точность А при d≤16 мм, В при d>16 мм. Явные пределы h и S таблицы 1 первичны; их нельзя подменять общими полями высоты обычной гайки.
- Резьба внутренняя 6H по ГОСТ 16093 и ГОСТ 24705. Деформация стопорящего участка не имеет единственного заданного размера; контроль его работоспособности выполняют по ГОСТ Р 50271.
- Таблица 2: классы прочности гаек 5, 8, 10 и 12; класс 12 ограничен d≤16 мм. Справочное приложение дополнительно допускает класс 6 и перечисленные мелкие резьбы. Дополнительный класс 6 не назначается автоматически выбранной геометрии.
- Сталь и механические свойства — ГОСТ Р 50271, таблицы 1 и 3. Классы 5 и 6 без термообработки; 8 может подвергаться ей; 10 и 12 требуют термообработки. Цементация не допускается. Класс 9 из общего ссылочного документа не добавляет его в ряд данного размерного стандарта.
- ГОСТ Р 50271, п.1.1: область температур цельнометаллических гаек без гальванического покрытия −50…+300 °C, с ним −50…+230 °C. Это область нормативных испытаний и применения, а не подтверждение свойств любой предлагаемой партии. Специальные материалы и покрытия требуют отдельного основания.
- Тип NF: цинковое покрытие с хроматированием или фосфатированием, при необходимости смазка; LF: кадмиевое со смазкой либо фосфатное с антикоррозионной смазкой. ГОСТ Р 50271 рекомендует ограничивать кадмиевый вариант LF. Тип трения, покрытие и смазка согласуются совместно.
- Покрытие/смазка, защита от водородной хрупкости и сохранность эксплуатационных свойств при хранении — ГОСТ Р 50271, пп.4.1.3–4.1.4. Приложение 2 предусматривает СРТ либо другую смазку, обеспечивающую стопорение; при сборке её не удаляют.
- Преобладающий момент измеряют при вращении до приложения затяжки или после снятия осевого усилия; это не момент затяжки соединения. Программа А — обычная приёмка, В — оценка стопорения и арбитраж с контролем пятого отвёртывания. Пять испытательных циклов не являются гарантией пяти повторных эксплуатационных монтажей.
- ГОСТ Р 50271, раздел 5: испытания пробной нагрузкой, твёрдостью и преобладающим моментом проводят по отдельным методикам. Для мелкого шага приложение 2 ссылается на ГОСТ 1759.5 по пробной нагрузке; таблица 4 задаёт стопорящие моменты. Число для момента затяжки здесь не рассчитывается.
- ГОСТ Р 50271, раздел 6: на М5 и больше маркируют класс прочности и изготовителя. Выпуклая маркировка не выходит за предельные габариты и не допускается на опоре. Приёмка — ГОСТ 17769.
- DIN 980 — отдельный запрос аналога по назначению. Варианты DIN V/M не присваиваются геометрии ГОСТ и требуют проверки документации конкретного изделия.
Стопорящий элемент показан условной выделенной зоной. ГОСТ разрешает разные исполнения и не задаёт точный контур деформации; полимерного кольца нет. m′ — рабочая высота под ключ, h — полная высота.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Наружная фаска | 15…30 | ° |
| β | Вход внутренней резьбы | 90…120 | ° |
Источник размеров: ГОСТ Р 50272-92, Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение.
DIN 980 · точность уточняется
Каталожное исполнение; редакция не установлена
| d | Основной (крупный) P | Мелкие P | h | S | m′ |
|---|---|---|---|---|---|
| 3 | 0,5 | — | 3,7 | 5,5 | ≥ 1,65 |
| 4 | 0,7 | — | 4,2 | 7 | ≥ 2,2 |
| 5 | 0,8 | — | 5,1 | 8 | ≥ 2,75 |
| 6 | 1 | — | 6 | 10 | ≥ 3,3 |
| 8 | 1,25 | — | 8 | 13 | ≥ 4,4 |
| 10 | 1,5 | — | 10 | 17 | ≥ 5,5 |
| 12 | 1,75 | — | 12 | 19 | ≥ 6,6 |
| 14 | 2 | — | 14 | 22 | ≥ 7,7 |
| 16 | 2 | — | 16 | 24 | ≥ 8,8 |
| 18 | 2,5 | — | 18 | 27 | ≥ 9,9 |
| 20 | 2,5 | — | 20 | 30 | ≥ 11 |
| 22 | 2,5 | — | 22 | 32 | ≥ 12,2 |
| 24 | 3 | — | 24 | 36 | ≥ 13,2 |
| 27 | 3 | — | 27 | 41 | ≥ 14,8 |
| 30 | 3,5 | — | 30 | 46 | ≥ 16,5 |
| 33 | 3,5 | — | 33 | 50 | ≥ 18,2 |
| 36 | 4 | — | 36 | 55 | ≥ 19,8 |
Выбрать строку DIN 980
- h
- Полная высота.
- S
- Размер под ключ.
- m′
- Минимальная высота под ключ.
Исполнения
- Цельнометаллическое стопорение
Требования и конструкция
- Материал вставки, допустимый ресурс повторного применения и условия работы задаются требованиями конкретного изделия.
- Класс прочности, материал и покрытие — требования запроса; коммерческая доступность отдельно подтверждается.
Форма стопорящего элемента показана условно. Металлическая резьбовая часть, зона стопорения и полная высота различаются.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Каталожное исполнение; редакция не установлена; Размерная таблица и конструктивная схема.
DIN 6925 · точность уточняется
Каталожное исполнение; редакция не установлена
| d | Основной (крупный) P | Мелкие P | h | S | m′ |
|---|---|---|---|---|---|
| 3 | 0,5 | — | 3,7 | 5,5 | ≥ 1,65 |
| 4 | 0,7 | — | 4,2 | 7 | ≥ 2,2 |
| 5 | 0,8 | — | 5,1 | 8 | ≥ 2,75 |
| 6 | 1 | — | 6 | 10 | ≥ 3,3 |
| 8 | 1,25 | — | 8 | 13 | ≥ 4,4 |
| 10 | 1,5 | — | 10 | 16 | ≥ 5,5 |
| 12 | 1,75 | — | 12 | 18 | ≥ 6,6 |
| 14 | 2 | — | 14 | 21 | ≥ 7,7 |
| 16 | 2 | — | 16 | 24 | ≥ 8,8 |
| 18 | 2,5 | — | 18 | 27 | ≥ 9,9 |
| 20 | 2,5 | — | 20 | 30 | ≥ 11 |
| 24 | 3 | — | 24 | 36 | ≥ 13,2 |
| 27 | 3 | — | 27 | 41 | ≥ 14,8 |
| 30 | 3,5 | — | 30 | 46 | ≥ 16,5 |
| 33 | 3,5 | — | 33 | 50 | ≥ 18,2 |
| 36 | 4 | — | 36 | 55 | ≥ 19,8 |
Выбрать строку DIN 6925
- h
- Полная высота.
- S
- Размер под ключ.
- m′
- Минимальная высота под ключ.
Исполнения
- Цельнометаллическое стопорение
Требования и конструкция
- Материал вставки, допустимый ресурс повторного применения и условия работы задаются требованиями конкретного изделия.
- Класс прочности, материал и покрытие — требования запроса; коммерческая доступность отдельно подтверждается.
Форма стопорящего элемента показана условно. Металлическая резьбовая часть, зона стопорения и полная высота различаются.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Каталожное исполнение; редакция не установлена; Размерная таблица и конструктивная схема.
ISO 7042 — каталожная геометрия · точность уточняется
Каталожное исполнение; редакция не установлена
| d | Основной (крупный) P | Мелкие P | h | S | m′ |
|---|---|---|---|---|---|
| 5 | 0,8 | — | 4,8…5,1 | 8 | ≥ 3,52 |
| 6 | 1 | — | 5,4…6 | 10 | ≥ 3,92 |
| 8 | 1,25 | — | 7,14…8 | 13 | ≥ 5,15 |
| 10 | 1,5 | — | 8,94…10 | 16 | ≥ 6,43 |
| 12 | 1,75 | — | 11,57…12 | 18 | ≥ 8,3 |
| 14 | 2 | — | 13,4…14,1 | 21 | ≥ 9,68 |
| 16 | 2 | — | 15,7…16,4 | 24 | ≥ 11,28 |
| 20 | 2,5 | — | 19…20,3 | 30 | ≥ 13,52 |
| 24 | 3 | — | 22,6…23,9 | 36 | ≥ 16,16 |
| 30 | 3,5 | — | 27,3…30 | 46 | ≥ 19,44 |
| 36 | 4 | — | 33,1…36,1 | 55 | ≥ 23,52 |
Выбрать строку ISO 7042 — каталожная геометрия
- h
- Полная высота.
- S
- Размер под ключ.
- m′
- Минимальная высота под ключ.
Исполнения
- Цельнометаллическое стопорение
Требования и конструкция
- Материал вставки, допустимый ресурс повторного применения и условия работы задаются требованиями конкретного изделия.
- Класс прочности, материал и покрытие — требования запроса; коммерческая доступность отдельно подтверждается.
Форма стопорящего элемента показана условно. Металлическая резьбовая часть, зона стопорения и полная высота различаются.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Каталожное исполнение; редакция не установлена; Размерная таблица и конструктивная схема.
ISO 10513 — каталожная геометрия · точность уточняется
Каталожное исполнение; редакция не установлена
| d | Основной (крупный) P | Мелкие P | h | S | m′ | e |
|---|---|---|---|---|---|---|
| 8 | — | 1 | 8 | 13 | ≥ 5,15 | ≥ 14,38 |
| 10 | — | 1, 1,25 | 10 | 16 | ≥ 6,43 | ≥ 17,77 |
| 12 | — | 1,25, 1,5 | 12 | 18 | ≥ 8,3 | ≥ 20,03 |
| 14 | — | 1,5 | 14,1 | 21 | ≥ 9,68 | ≥ 23,36 |
| 16 | — | 1,5 | 16,4 | 24 | ≥ 11,28 | ≥ 26,75 |
| 20 | — | 1,5 | 20,3 | 30 | ≥ 13,52 | ≥ 32,95 |
| 24 | — | 2 | 23,9 | 36 | ≥ 16,16 | ≥ 39,55 |
| 30 | — | 2 | 30 | 46 | ≥ 19,44 | ≥ 50,85 |
| 36 | — | 3 | 36 | 55 | ≥ 23,52 | ≥ 60,79 |
Выбрать строку ISO 10513 — каталожная геометрия
- h
- Полная высота.
- S
- Размер под ключ.
- m′
- Минимальная высота под ключ.
- e
- Размер между противоположными углами.
Исполнения
- Цельнометаллическое стопорение
Требования и конструкция
- Материал вставки, допустимый ресурс повторного применения и условия работы задаются требованиями конкретного изделия.
- Класс прочности, материал и покрытие — требования запроса; коммерческая доступность отдельно подтверждается.
Форма стопорящего элемента показана условно. Металлическая резьбовая часть, зона стопорения и полная высота различаются.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Каталожное исполнение; редакция не установлена; Размерная таблица и конструктивная схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М12×1,75-6H (S18) [Тип трения: NF — нормальное] ГОСТ Р 50272-92
Начальный пример. Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Размер под ключ | 18 | табл.1 | 17,73 | 18 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Полная высота | — | табл.1 | 11,57 | 12 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Рабочая высота под ключ | — | — | 6,6 | — | мм | Осевой участок, на котором сохраняется рабочий шестигранник; не высота стопорящего элемента. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Диаметр описанной окружности | — | — | 20,03 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Диаметр опорной поверхности | — | — | 16,6 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Диаметр входа внутренней резьбы | — | — | 12 | 13 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Наружная фаска | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Вход внутренней резьбы | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Внутренний диаметр резьбы | 10,106 | 6H | 10,106 | 10,441 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 10,863 | 6H | 10,863 | 11,063 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 12 | — | 12 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Симметричность граней | — | — | — | 0,86 | мм | Ось внутренней резьбы; диаметральный допуск 2IT14(S), А и В. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Перпендикулярность граней опоре | — | — | — | 0,21 | мм | Грани относительно опорной поверхности; номинальная высота шестигранной части 12 мм. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Перпендикулярность опоры | — | — | — | 0,25 | мм | Опорная плоскость к оси резьбы на диаметре 0,8S. ГОСТ 1759.1, таблица 2; округление до 0,01 мм по п.3.1. Расчётный. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
| Стопорящий элемент | — | — | — | — | мм | Зона повышенного трения внутренней резьбы. ГОСТ Р 50272 допускает различные варианты. Контур, глубина и деформация не заданы; показаны условно. Тип NF/LF описывает трение. Не задан. ГОСТ Р 50272-92; Переиздание с актуализированными ссылками на ГОСТ 16093-2004 и 24705-2004; Рисунок, таблицы 1–3; справочное приложение |
