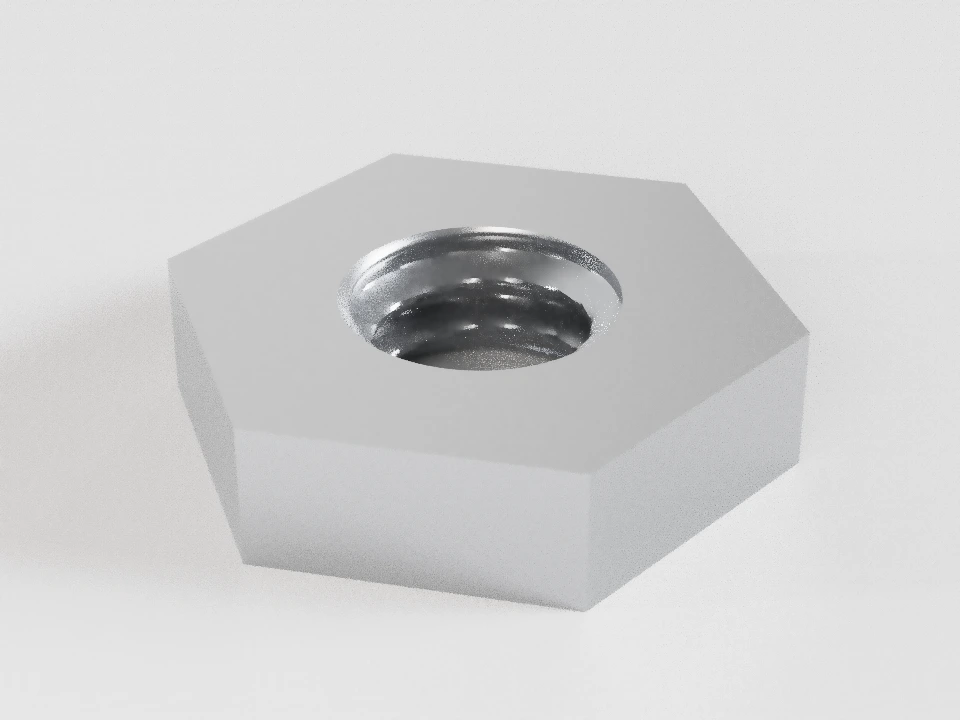

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

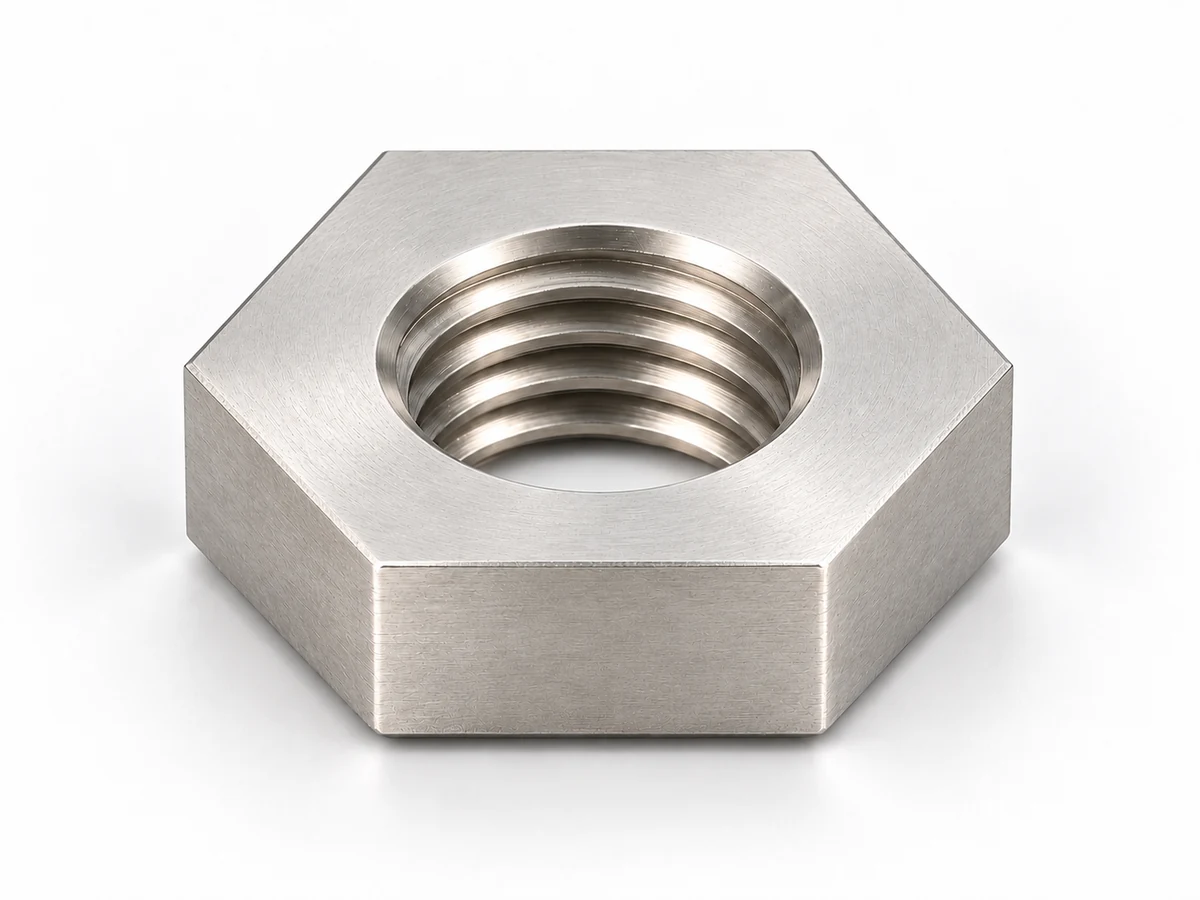

ГОСТ ISO 4036-2014 — Гайки шестигранные низкие без фаски, класс точности В
Гайки шестигранные низкие без фаски, класс точности В. Размеры и предусмотренные шаги приведены по собственным таблицам выбранного документа.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М2×0,4-6H (S4) ГОСТ ISO 4036-2014
Гайка М2×0,4-6H (S4) ГОСТ ISO 4036-2014
- Наружные фаски отсутствуют. Вход резьбы показан условно; ненормированные диаметры не заимствуются из других стандартов.
- Размерный ряд по ГОСТ ISO 4036-2014.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 2 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ ISO 4036-2014; Официальное издание, 2015; ISO 4036:2012, IDT; Рисунок 1; таблицы 1, 2 |
| Шаг резьбы | 0,4 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ ISO 4036-2014; Официальное издание, 2015; ISO 4036:2012, IDT; Рисунок 1; таблицы 1, 2 |
| Размер под ключ | 4 | — | 3,7 | 4 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ ISO 4036-2014; Официальное издание, 2015; ISO 4036:2012, IDT; Рисунок 1; таблицы 1, 2 |
| Полная высота | — | — | 0,95 | 1,2 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ ISO 4036-2014; Официальное издание, 2015; ISO 4036:2012, IDT; Рисунок 1; таблицы 1, 2 |
| Размер между углами | — | — | 4,18 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ ISO 4036-2014; Официальное издание, 2015; ISO 4036:2012, IDT; Рисунок 1; таблицы 1, 2 |
| Внутренний диаметр резьбы | 1,567 | 6H | 1,567 | 1,679 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 1,74 | 6H | 1,74 | 1,83 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 2 | — | 2 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ ISO 4036-2014; Официальное издание, 2015; ISO 4036:2012, IDT; Рисунок 1; таблицы 1, 2 |
Применение
Ограниченная высота
Низкая гайка занимает меньше места по оси. Возможность контрения определяется выбранной конструкцией соединения.
Проверить доступную длину резьбы. Низкую гайку нельзя автоматически заменить нормальной или назначить ей момент затяжки.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ ISO 4036-2014 · точность В
Официальное издание, 2015; ISO 4036:2012, IDT
| d | Основной (крупный) P | Мелкие P | s | m | e |
|---|---|---|---|---|---|
| 1,6 | 0,35 | — | 3,2 [2,9…3,2] | 0,75…1 | ≥ 3,28 |
| 2 | 0,4 | — | 4 [3,7…4] | 0,95…1,2 | ≥ 4,18 |
| 2,5 | 0,45 | — | 5 [4,7…5] | 1,35…1,6 | ≥ 5,31 |
| 3 | 0,5 | — | 5,5 [5,2…5,5] | 1,55…1,8 | ≥ 5,88 |
| (3,5) | 0,6 | — | 6 [5,7…6] | 1,75…2 | ≥ 6,44 |
| 4 | 0,7 | — | 7 [6,64…7] | 1,95…2,2 | ≥ 7,5 |
| 5 | 0,8 | — | 8 [7,64…8] | 2,45…2,7 | ≥ 8,63 |
| 6 | 1 | — | 10 [9,64…10] | 2,9…3,2 | ≥ 10,89 |
| 8 | 1,25 | — | 13 [12,57…13] | 3,7…4 | ≥ 14,2 |
| 10 | 1,5 | — | 16 [15,57…16] | 4,7…5 | ≥ 17,59 |
Выбрать строку ГОСТ ISO 4036-2014
- s
- Размер под ключ.
- m
- Полная высота.
- e
- Размер между углами.
Исполнения
- Без наружных фасок
Требования и конструкция
- Материал, группа механических свойств и покрытие указываются отдельно; геометрия не подтверждает возможность поставки.
- Таблица 2: поле резьбы 6H; сталь с твердостью не менее 110 HV30. Классы 04/05 автоматически не назначаются.
- М3,5 — размер в скобках. Низкая гайка имеет ограниченную нагрузочную способность.
Наружные фаски отсутствуют. Вход резьбы показан условно; ненормированные диаметры не заимствуются из других стандартов.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: ГОСТ ISO 4036-2014, Официальное издание, 2015; ISO 4036:2012, IDT; Рисунок 1; таблицы 1, 2.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М2×0,4-6H (S4) ГОСТ ISO 4036-2014
Начальный пример. Официальное издание, 2015; ISO 4036:2012, IDT
