ГОСТ 32484.3-2013 — Гайки высокопрочного комплекта HR
Гайки высокопрочного комплекта HR. Размеры и предусмотренные шаги приведены по собственным таблицам выбранного документа.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

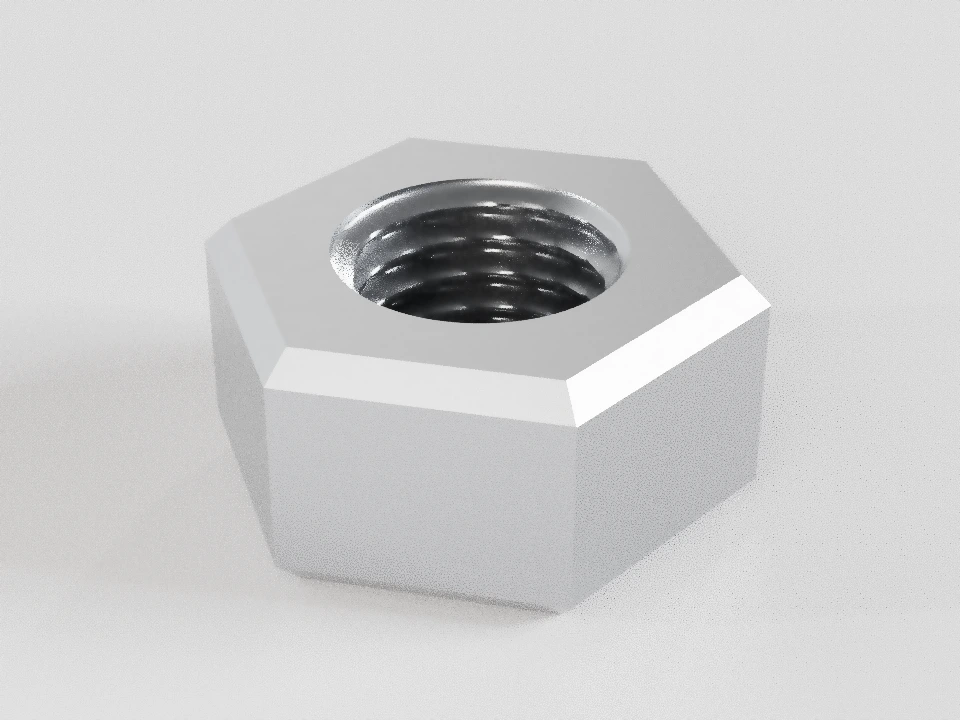

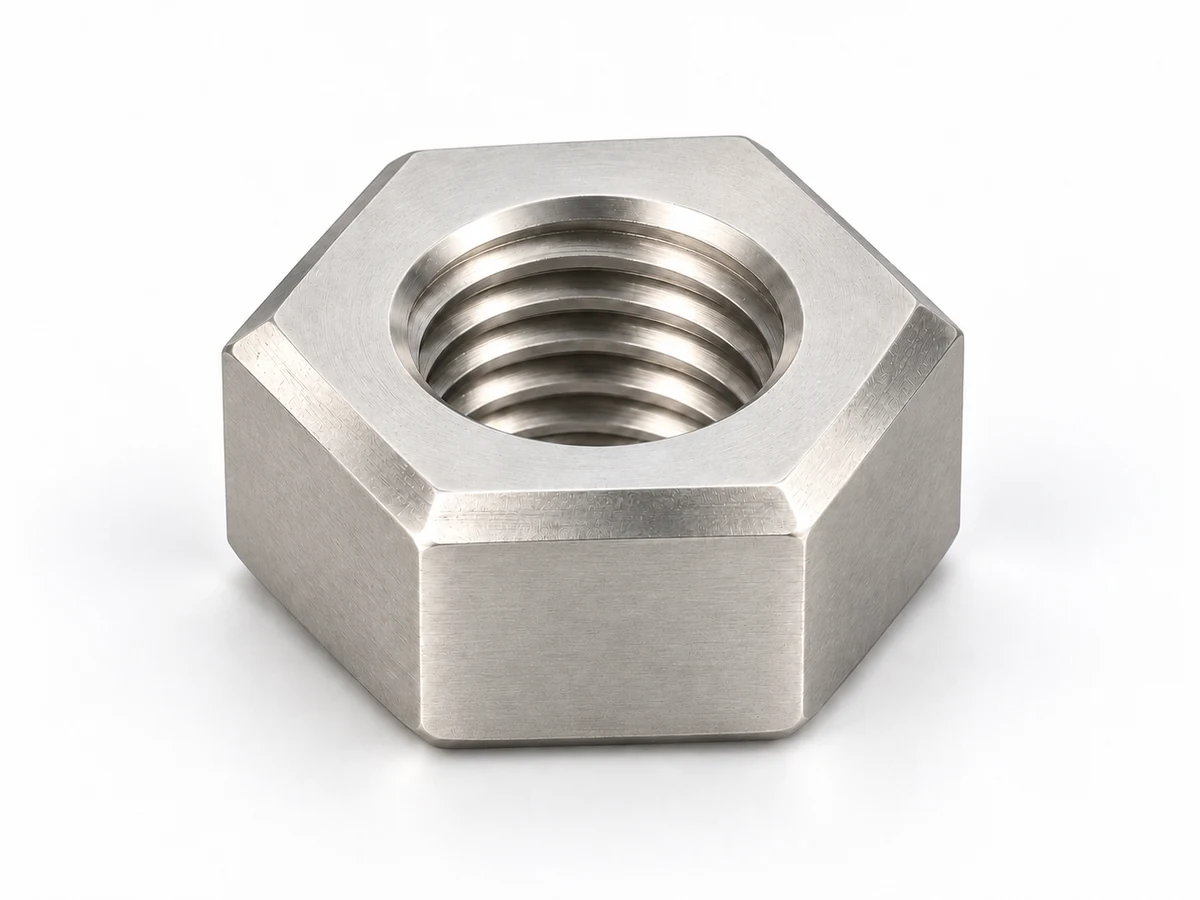

Гайка М14×2 ГОСТ 32484.3-2013
Гайка М14×2 ГОСТ 32484.3-2013
- Диаметр в скобках стандарта: применение не рекомендуется.
- Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
- Размерный ряд по ГОСТ 32484.3-2013.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 14 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 32484.3-2013; Официальное издание, 2014; поправка ИУС 2-2015; EN 14399-3:2005, MOD; Рисунок 3; таблицы 4, 5; разделы 4, 5; поправка ИУС 2-2015 к обозначению и дате введения |
| Шаг резьбы | 2 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 32484.3-2013; Официальное издание, 2014; поправка ИУС 2-2015; EN 14399-3:2005, MOD; Рисунок 3; таблицы 4, 5; разделы 4, 5; поправка ИУС 2-2015 к обозначению и дате введения |
| Размер под ключ | — | — | 23,16 | 24 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ 32484.3-2013; Официальное издание, 2014; поправка ИУС 2-2015; EN 14399-3:2005, MOD; Рисунок 3; таблицы 4, 5; разделы 4, 5; поправка ИУС 2-2015 к обозначению и дате введения |
| Полная высота | — | — | 12,1 | 12,8 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 32484.3-2013; Официальное издание, 2014; поправка ИУС 2-2015; EN 14399-3:2005, MOD; Рисунок 3; таблицы 4, 5; разделы 4, 5; поправка ИУС 2-2015 к обозначению и дате введения |
| Минимальная высота шестигранной части | — | — | 9,7 | — | мм | Нормативный. ГОСТ 32484.3-2013; Официальное издание, 2014; поправка ИУС 2-2015; EN 14399-3:2005, MOD; Рисунок 3; таблицы 4, 5; разделы 4, 5; поправка ИУС 2-2015 к обозначению и дате введения |
| Размер между углами | — | — | 27,12 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 32484.3-2013; Официальное издание, 2014; поправка ИУС 2-2015; EN 14399-3:2005, MOD; Рисунок 3; таблицы 4, 5; разделы 4, 5; поправка ИУС 2-2015 к обозначению и дате введения |
| Диаметр опорной поверхности | — | — | 21,86 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Верхний предел равен фактическому s, а не номинальному размеру. Нормативный. ГОСТ 32484.3-2013; Официальное издание, 2014; поправка ИУС 2-2015; EN 14399-3:2005, MOD; Рисунок 3; таблицы 4, 5; разделы 4, 5; поправка ИУС 2-2015 к обозначению и дате введения |
| Диаметр входа резьбы | — | — | 14 | 15,1 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 32484.3-2013; Официальное издание, 2014; поправка ИУС 2-2015; EN 14399-3:2005, MOD; Рисунок 3; таблицы 4, 5; разделы 4, 5; поправка ИУС 2-2015 к обозначению и дате введения |
| Допуск торцевого биения опоры | — | — | — | 0,42 | мм | Нормативный. ГОСТ 32484.3-2013; Официальное издание, 2014; поправка ИУС 2-2015; EN 14399-3:2005, MOD; Рисунок 3; таблицы 4, 5; разделы 4, 5; поправка ИУС 2-2015 к обозначению и дате введения |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 32484.3-2013; Официальное издание, 2014; поправка ИУС 2-2015; EN 14399-3:2005, MOD; Рисунок 3; таблицы 4, 5; разделы 4, 5; поправка ИУС 2-2015 к обозначению и дате введения |
| Включённый угол входной фаски | — | — | 110 | 130 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 32484.3-2013; Официальное издание, 2014; поправка ИУС 2-2015; EN 14399-3:2005, MOD; Рисунок 3; таблицы 4, 5; разделы 4, 5; поправка ИУС 2-2015 к обозначению и дате введения |
| Внутренний диаметр резьбы | 11,835 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 12,701 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 14 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 32484.3-2013; Официальное издание, 2014; поправка ИУС 2-2015; EN 14399-3:2005, MOD; Рисунок 3; таблицы 4, 5; разделы 4, 5; поправка ИУС 2-2015 к обозначению и дате введения |
Применение
Комплект HR
Показана гайка выбранной системы HR в составе согласованного болтового комплекта.
Комплект проверяют целиком: болт, гайка, шайбы, класс и документ. Совпадение M не разрешает смешивать HR и HV.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 32484.3-2013 · точность В
Официальное издание, 2014; поправка ИУС 2-2015; EN 14399-3:2005, MOD
| d | Основной (крупный) P | Мелкие P | s | m | mᵥ | e | dᵥ | dₐ | c | t |
|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 1,75 | — | 21,16…22 | 10,37…10,8 | ≥ 8,3 | ≥ 23,91 | ≥ 20,1 | 12…13 | 0,4…0,8 | ≤ 0,38 |
| (14) | 2 | — | 23,16…24 | 12,1…12,8 | ≥ 9,7 | ≥ 27,12 | ≥ 21,86 | 14…15,1 | 0,4…0,8 | ≤ 0,42 |
| 16 | 2 | — | 26,16…27 | 14,1…14,8 | ≥ 11,3 | ≥ 29,56 | ≥ 24,9 | 16…17,3 | 0,4…0,8 | ≤ 0,47 |
| (18) | 2,5 | — | 29,16…30 | 15,1…15,8 | ≥ 12,1 | ≥ 32,95 | ≥ 27,7 | 18…19,5 | 0,4…0,8 | ≤ 0,52 |
| 20 | 2,5 | — | 31…32 | 16,9…18 | ≥ 13,5 | ≥ 35,03 | ≥ 29,5 | 20…21,6 | 0,4…0,8 | ≤ 0,58 |
| 22 | 2,5 | — | 35…36 | 18,1…19,4 | ≥ 14,5 | ≥ 39,55 | ≥ 33,3 | 22…23,7 | 0,4…0,8 | ≤ 0,63 |
| 24 | 3 | — | 40…41 | 20,2…21,5 | ≥ 16,2 | ≥ 45,2 | ≥ 38 | 24…25,9 | 0,4…0,8 | ≤ 0,72 |
| 27 | 3 | — | 45…46 | 22,5…23,8 | ≥ 18,1 | ≥ 50,85 | ≥ 42,8 | 27…29,1 | 0,4…0,8 | ≤ 0,8 |
| 30 | 3,5 | — | 49…50 | 24,3…25,6 | ≥ 19,5 | ≥ 55,37 | ≥ 46,6 | 30…32,4 | 0,4…0,8 | ≤ 0,87 |
| 36 | 4 | — | 58,8…60 | 29,4…31 | ≥ 22,4 | ≥ 66,44 | ≥ 55,9 | 36…38,9 | 0,4…0,8 | ≤ 1,05 |
Выбрать строку ГОСТ 32484.3-2013
- s
- Размер под ключ.
- m
- Полная высота.
- mᵥ
- Минимальная высота шестигранной части.
- e
- Размер между углами.
- dᵥ
- Диаметр опорной поверхности.
- dₐ
- Диаметр входа резьбы.
- c
- Высота опорного пояска; исполнения 2.
- t
- Допуск торцевого биения опоры.
Исполнения
- Две фаски
- С опорным пояском
Требования и конструкция
- Материал, группа механических свойств и покрытие указываются отдельно; геометрия не подтверждает возможность поставки.
- Гайка — часть предварительно натягиваемого комплекта HR. Болт, гайка, шайбы, покрытие и смазка должны быть согласованы и испытаны как комплект; HR и HV не смешивают.
- Поле внутренней резьбы 6H или 6AZ по таблице 5. Выбор подтверждают для покрытия и комплекта; автоматический расчёт 6H отключён.
- Для горячего цинкования геометрические размеры действительны до покрытия. Маркировка включает изготовителя комплекта и 8 HR либо 10 HR.
- Класс точности B кроме m и c. Шайбы и требования комплектности — по связанным частям ГОСТ 32484. Геометрия не подтверждает коэффициент закручивания, преднатяг или пригодность конкретного комплекта.
- М14 и М18 не рекомендуются. mᵥ для M36 в таблице 4 равен 22,4 мм; он сохранён буквально, без пересчёта по иной норме.
- Обозначение ГОСТ 32484.3-2013 учитывает поправку ИУС 2-2015 к ошибочно напечатанному году. Дата введения — 01.07.2015.
Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 15…30 | ° |
| β | Включённый угол входной фаски | 110…130 | ° |
Источник размеров: ГОСТ 32484.3-2013, Официальное издание, 2014; поправка ИУС 2-2015; EN 14399-3:2005, MOD; Рисунок 3; таблицы 4, 5; разделы 4, 5; поправка ИУС 2-2015 к обозначению и дате введения.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М14×2 ГОСТ 32484.3-2013
Начальный пример. Официальное издание, 2014; поправка ИУС 2-2015; EN 14399-3:2005, MOD
