Шпильки · геометрия и контроль
ГОСТ 22032-76

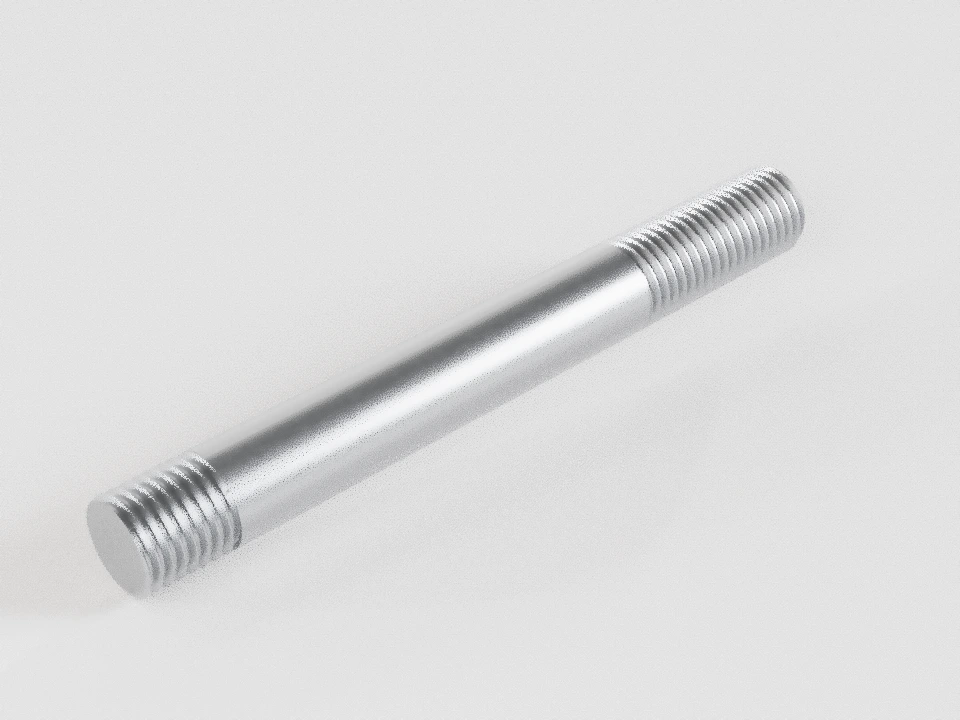

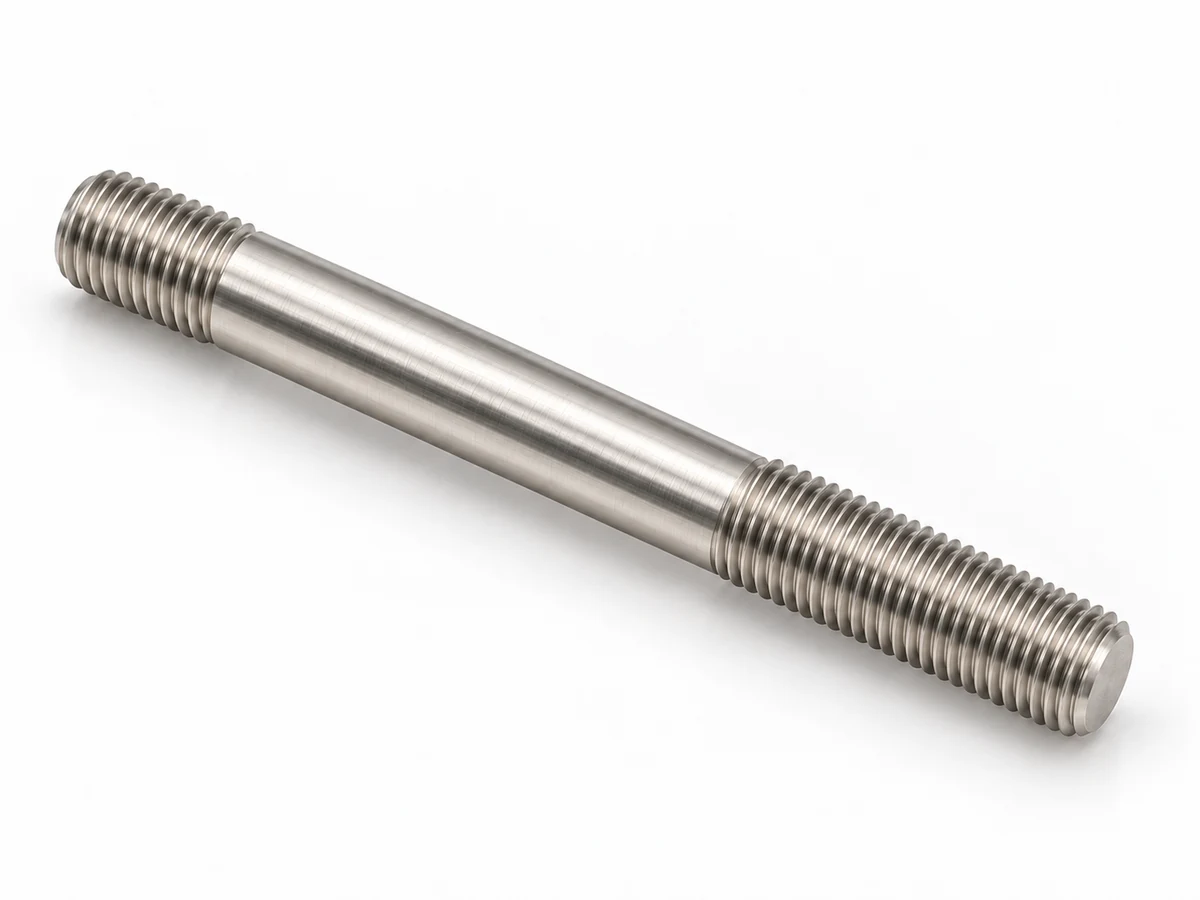

Шпильки с ввинчиваемым концом 1d, класс точности В
Длина l не включает ввинчиваемый конец b₁. Общая длина по номиналам: l + b₁.
Выбрать геометрию
Исходный пример М16×120, исполнение 1; выбор для просмотра.
P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
- Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.
| Параметр | Значение | Основание |
|---|---|---|
| d / P, мм | 16 / 2 | Табл.1 |
| l, мм | 120; без ввинчиваемого конца | Чертёж, табл.2 |
| b₁, мм | 16 | Табл.1 |
| b, мм | 38 | Табл.2 |
| Lобщ по номиналам, мм | 136 | Расчёт l + b₁ |
| Масса 1000 шт., кг | 201,4 | Приложение 1; сталь, основной (крупный) шаг |
Полная матрица размеров
X — b = l − 0,5d − 2P; — — сочетание не задано. Число — табличный b. Скобки — применять не рекомендуется, но не запрещено. Масса не расширяет матрицу. Выберите ячейку; стрелки перемещают фокус, Enter выбирает.
| l ↓ / d → | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 12 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 14 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||
| 16 | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| (18) | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 20 | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| (22) | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 25 | — | — | — | — | — | — | — | — | — | — | ||||||||||
| (28) | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 30 | — | — | — | — | — | — | — | — | — | — | ||||||||||
| (32) | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 35 | — | — | — | — | — | — | — | — | ||||||||||||
| (38) | — | — | — | — | — | — | — | — | ||||||||||||
| 40 | — | — | — | — | — | — | — | |||||||||||||
| (42) | — | — | — | — | — | — | — | |||||||||||||
| 45 | — | — | — | — | — | |||||||||||||||
| (48) | — | — | — | — | — | |||||||||||||||
| 50 | — | — | — | — | — | |||||||||||||||
| 55 | — | — | — | — | ||||||||||||||||
| 60 | — | — | — | |||||||||||||||||
| 65 | — | — | — | |||||||||||||||||
| 70 | — | — | ||||||||||||||||||
| 75 | — | — | ||||||||||||||||||
| 80 | ||||||||||||||||||||
| 85 | — | |||||||||||||||||||
| 90 | — | |||||||||||||||||||
| (95) | — | |||||||||||||||||||
| 100 | — | |||||||||||||||||||
| (105) | — | |||||||||||||||||||
| 110 | — | |||||||||||||||||||
| (115) | — | |||||||||||||||||||
| 120 | — | |||||||||||||||||||
| 130 | — | |||||||||||||||||||
| 140 | — | |||||||||||||||||||
| 150 | — | |||||||||||||||||||
| 160 | — | |||||||||||||||||||
| 170 | — | — | — | — | — | — | ||||||||||||||
| 180 | — | — | — | — | — | — | ||||||||||||||
| 190 | — | — | — | — | — | — | ||||||||||||||
| 200 | — | — | — | — | — | — | ||||||||||||||
| 220 | — | — | — | — | — | — | — | — | ||||||||||||
| 240 | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 260 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||
| 280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
Все диаметры, шаги и b₁ — таблица 1
| d | P основной (крупный) | P мелкий | d₁ | b₁ |
|---|---|---|---|---|
| 2 | 0,4 | — | 2 | 3 |
| 2,5 | 0,45 | — | 2,5 | 3 |
| 3 | 0,5 | — | 3 | 3 |
| 4 | 0,7 | — | 4 | 4 |
| 5 | 0,8 | — | 5 | 5 |
| 6 | 1 | — | 6 | 6 |
| 8 | 1,25 | 1 | 8 | 8 |
| 10 | 1,5 | 1,25 | 10 | 10 |
| 12 | 1,75 | 1,25 | 12 | 12 |
| (14) | 2 | 1,5 | 14 | 14 |
| 16 | 2 | 1,5 | 16 | 16 |
| (18) | 2,5 | 1,5 | 18 | 18 |
| 20 | 2,5 | 1,5 | 20 | 20 |
| (22) | 2,5 | 1,5 | 22 | 22 |
| 24 | 3 | 2 | 24 | 24 |
| (27) | 3 | 2 | 27 | 27 |
| 30 | 3,5 | 2 | 30 | 30 |
| 36 | 4 | 3 | 36 | 36 |
| 42 | 4,5 | 3 | 42 | 42 |
| 48 | 5 | 3 | 48 | 48 |
Схемы обоих исполнений
P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
- Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.
P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
- Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.
Сравнить шпильки семейства
До трёх стандартов. Только точные табличные сочетания; ближайшие размеры не подставляются. Сравнение не подтверждает взаимозаменяемость.
Для сравнения выбранного размера включите JavaScript.
Допуски, переходы и контроль
Две разные длины
l отсчитывают от границы ввинчиваемого конца до гаечного торца. b₁ берут из таблицы 1. Lобщ = l + b₁ — расчётная номинальная длина между торцами, отдельной строки сортамента нет. Пределы l и b₁ приведены раздельно; допуск общей длины без анализа размерной цепи не назначается. l − b — расстояние между границами полной резьбы, не точная длина гладкого цилиндра: сбеги не вычтены.
Источник: Чертёж и табл.1–2
Что означает X
Только в ячейках X: b = l − 0,5d − 2P. Это не сплошная резьба из ГОСТ 22042/22043. При разных шагах на концах примечание не уточняет, какой P подставлять; численное b для такого случая не выдаётся без согласования. Числовые ячейки и прочерки формулой не заменяются.
Источник: Табл.2, прим.2
Шаг и допуск каждого конца
Разрешены основной (крупный) и мелкий шаг на обоих концах и оба сочетания разных шагов. Базовое поле наружной резьбы 6g определяется ссылочными требованиями ГОСТ 1759.1, а класс А/В относится к точности изделия. Ввинчиваемая резьба с натягом по ГОСТ 4608-81 требует соглашения; сортировочную группу маркируют на гаечном торце. Выбранное заказчиком поле, включая 8g, сохраняется как отдельное требование и не объявляется автоматически нормативным.
Источник: Пп.1, 3, 6 с изменением №4
Исполнения и диаметр стержня
Исполнение 1: d₁ = d, h13 для А / h14 для В. Исполнение 2: d₂ приблизительно равен среднему диаметру резьбы. d − 0,649519053P показывает базовый средний диаметр, но не задаёт точный допуск. При разных P правило выбора единственного d₂ в рассмотренном тексте не установлено; требуется уточнить чертёж. Накатывание без редуцирования — отдельное технологическое условие по ГОСТ 19256, не автоматическое свойство исполнения 2.
Источник: Табл.2, п.13; чертёж основного стандарта
Предельные размеры и контроль
l: js15 (А), js17 (В). b₁: js16 (А), js17 (В). b: 0…+2P гаечного конца; для смешанного шага и X сначала нужно определить номинал b. Соосность осей концов: диаметральный допуск 2IT13 (А), 2IT14 (В) по номинальному d. База — только гладкая либо только резьбовая поверхность длиной d; при коротком гладком участке допускается уменьшение базы до 3P. Условные неуказанные отклонения не заменяют явные.
Источник: Табл.2, п.13; примечания; приложение
Переходы и выход резьбы
Сбег x и недорез a выбирают для шага соответствующего конца. Нормальный недорез — класс А, длинный — В; короткий допускается при технической необходимости. Проточка не предполагается автоматически. Числа проточки применяют лишь при наличии такого условия на чертеже; размеры фаски и угол не назначаются по внешнему виду схемы.
Источник: Табл.1, примечания; черт.1–6
Измерение длины и резьбы
Длину контролируют по обозначенным на нормативном чертеже базам. Контроль длины полной резьбы учитывает требования стандарта к резьбовым калибрам и измерению на концах; видимая линия сбега не заменяет базу измерения. Схема на странице условная, не рабочий чертёж.
Источник: Пп.3.7–3.8, 3.12
Сбег, недорез, нормальная проточка
Размеры ниже относятся к выбранному шагу, а наличие проточки и вид выхода требуют выбора условия. d_g = d − Δ; d_g: h12 при d ≤ 3, иначе h13. r — радиус проточки.
| P | x норм. max | x корот. max | a норм. max | a корот. max | a длин. max | Δ для d_g | g₁ min | g₂ max | r |
|---|---|---|---|---|---|---|---|---|---|
| 0,4 | 1 | 0,5 | 1,2 | 0,8 | 1,6 | 0,7 | 0,6 | 1,2 | 0,2 |
| 0,45 | 1,1 | 0,6 | 1,35 | 0,9 | 1,8 | 0,7 | 0,7 | 1,35 | 0,2 |
| 0,5 | 1,25 | 0,7 | 1,5 | 1 | 2 | 0,8 | 0,8 | 1,5 | 0,2 |
| 0,7 | 1,75 | 0,9 | 2,1 | 1,4 | 2,8 | 1,1 | 1,1 | 2,1 | 0,4 |
| 0,8 | 2 | 1 | 2,4 | 1,6 | 3,2 | 1,3 | 1,3 | 2,4 | 0,4 |
| 1 | 2,5 | 1,25 | 3 | 2 | 4 | 1,6 | 1,6 | 3 | 0,6 |
| 1,25 | 3,2 | 1,6 | 3,75 | 2,5 | 5 | 2 | 2 | 3,75 | 0,6 |
| 1,5 | 3,8 | 1,9 | 4,5 | 3 | 6 | 2,3 | 2,5 | 4,5 | 0,8 |
| 1,75 | 4,3 | 2,2 | 5,25 | 3,5 | 7 | 2,6 | 3 | 5,25 | 1 |
| 2 | 5 | 2,5 | 6 | 4 | 8 | 3 | 3,4 | 6 | 1 |
| 2,5 | 6,3 | 3,2 | 7,5 | 5 | 10 | 3,6 | 4,4 | 7,5 | 1,2 |
| 3 | 7,5 | 3,8 | 9 | 6 | 12 | 4,4 | 5,2 | 9 | 1,6 |
| 3,5 | 9 | 4,5 | 10,5 | 7 | 14 | 5 | 6,2 | 10,5 | 1,6 |
| 4 | 10 | 5 | 12 | 8 | 16 | 5,7 | 7 | 12 | 2 |
| 4,5 | 11 | 5,5 | 13,5 | 9 | 18 | 6,4 | 8 | 13,5 | 2 |
| 5 | 12,5 | 6,3 | 15 | 10 | 20 | 7 | 9 | 15 | 2,5 |
Альтернативные проточки: узкая и широкая
| P | Узкая g₁ min | Узкая g₂ max | Широкая g₁ min | Широкая g₂ max |
|---|---|---|---|---|
| 0,4 | 0,5 | 1 | 0,8 | 1,4 |
| 0,45 | 0,5 | 1,1 | 1 | 1,6 |
| 0,5 | 0,5 | 1,25 | 1,1 | 1,75 |
| 0,7 | 0,8 | 1,75 | 1,5 | 2,45 |
| 0,8 | 0,9 | 2 | 1,7 | 2,8 |
| 1 | 1,1 | 2,5 | 2,1 | 3,5 |
| 1,25 | 1,5 | 3,2 | 2,7 | 4,4 |
| 1,5 | 1,8 | 3,8 | 3,2 | 5,2 |
| 1,75 | 2,1 | 4,3 | 3,9 | 6,1 |
| 2 | 2,5 | 5 | 4,5 | 7 |
| 2,5 | 3,2 | 6,3 | 5,6 | 8,7 |
| 3 | 3,7 | 7,5 | 6,7 | 10,5 |
| 3,5 | 4,7 | 9 | 7,7 | 12 |
| 4 | 5 | 10 | 9 | 14 |
| 4,5 | 5,5 | 11 | 10,5 | 16 |
| 5 | 6,5 | 12,5 | 11,5 | 17,5 |
Стержни под накатывание без редуцирования — условная таблица 6g
Эти номиналы и отклонения применяются при указанном технологическом условии, а не назначаются автоматически любому исполнению 2. Издание ГОСТ 19256-73, 1974.
| d | P | Номинал | Нижнее откл. | Верхнее откл. | Предел min | Предел max |
|---|---|---|---|---|---|---|
| 2 | 0,4 | 1,71 | -0,04 | 0 | 1,67 | 1,71 |
| 2,5 | 0,45 | 2,18 | -0,05 | 0 | 2,13 | 2,18 |
| 3 | 0,5 | 2,65 | -0,05 | 0 | 2,6 | 2,65 |
| 4 | 0,7 | 3,52 | -0,06 | 0 | 3,46 | 3,52 |
| 5 | 0,8 | 4,45 | -0,06 | 0 | 4,39 | 4,45 |
| 6 | 1 | 5,32 | -0,07 | 0 | 5,25 | 5,32 |
| 8 | 1,25 | 7,15 | -0,07 | 0 | 7,08 | 7,15 |
| 10 | 1,5 | 8,99 | -0,08 | 0 | 8,91 | 8,99 |
| 12 | 1,75 | 10,83 | -0,09 | 0 | 10,74 | 10,83 |
| 14 | 2 | 12,66 | -0,1 | 0 | 12,56 | 12,66 |
| 16 | 2 | 14,66 | -0,1 | 0 | 14,56 | 14,66 |
| 18 | 2,5 | 16,31 | -0,1 | 0 | 16,21 | 16,31 |
| 20 | 2,5 | 18,31 | -0,1 | 0 | 18,21 | 18,31 |
| 22 | 2,5 | 20,31 | -0,1 | 0 | 20,21 | 20,31 |
| 24 | 3 | 22 | -0,13 | 0 | 21,87 | 22 |
| 27 | 3 | 25 | -0,13 | 0 | 24,87 | 25 |
| 30 | 3,5 | 27,68 | -0,13 | 0 | 27,55 | 27,68 |
| 36 | 4 | 33,35 | -0,13 | 0 | 33,22 | 33,35 |
| 42 | 4,5 | 39,05 | -0,14 | 0 | 38,91 | 39,05 |
| 48 | 5 | 44,7 | -0,15 | 0 | 44,55 | 44,7 |
| 8 | 1 | 7,28 | -0,07 | 0 | 7,21 | 7,28 |
| 10 | 1,25 | 9,11 | -0,07 | 0 | 9,04 | 9,11 |
| 12 | 1,25 | 11,11 | -0,08 | 0 | 11,03 | 11,11 |
| 14 | 1,5 | 12,98 | -0,09 | 0 | 12,89 | 12,98 |
| 16 | 1,5 | 14,98 | -0,09 | 0 | 14,89 | 14,98 |
| 18 | 1,5 | 16,98 | -0,09 | 0 | 16,89 | 16,98 |
| 20 | 1,5 | 18,98 | -0,09 | 0 | 18,89 | 18,98 |
| 22 | 1,5 | 20,98 | -0,09 | 0 | 20,89 | 20,98 |
| 24 | 2 | 22,66 | -0,11 | 0 | 22,55 | 22,66 |
| 27 | 2 | 25,66 | -0,11 | 0 | 25,55 | 25,66 |
| 30 | 2 | 28,67 | -0,11 | 0 | 28,56 | 28,67 |
| 36 | 3 | 33,98 | -0,13 | 0 | 33,85 | 33,98 |
| 42 | 3 | 39 | -0,13 | 0 | 38,87 | 39 |
| 48 | 3 | 45,99 | -0,14 | 0 | 45,85 | 45,99 |
Численные IT и неуказанные отклонения
Интервалы: свыше нижней границы до верхней включительно. IT здесь в миллиметрах. h: −IT…0; js: −IT/2…+IT/2.
| Свыше | До включ. | IT12 | IT13 | IT14 | IT15 | IT16 | IT17 |
|---|---|---|---|---|---|---|---|
| 0 | 3 | 0,1 | 0,14 | 0,25 | 0,4 | 0,6 | 1 |
| 3 | 6 | 0,12 | 0,18 | 0,3 | 0,48 | 0,75 | 1,2 |
| 6 | 10 | 0,15 | 0,22 | 0,36 | 0,58 | 0,9 | 1,5 |
| 10 | 18 | 0,18 | 0,27 | 0,43 | 0,7 | 1,1 | 1,8 |
| 18 | 30 | 0,21 | 0,33 | 0,52 | 0,84 | 1,3 | 2,1 |
| 30 | 50 | 0,25 | 0,39 | 0,62 | 1 | 1,6 | 2,5 |
| 50 | 80 | 0,3 | 0,46 | 0,74 | 1,2 | 1,9 | 3 |
| 80 | 120 | 0,35 | 0,54 | 0,87 | 1,4 | 2,2 | 3,5 |
| 120 | 180 | 0,4 | 0,63 | 1 | 1,6 | 2,5 | 4 |
| 180 | 250 | 0,46 | 0,72 | 1,15 | 1,85 | 2,9 | 4,6 |
| 250 | 315 | 0,52 | 0,81 | 1,3 | 2,1 | 3,2 | 5,2 |
| 315 | 400 | 0,57 | 0,89 | 1,4 | 2,3 | 3,6 | 5,7 |
| 400 | 500 | 0,63 | 0,97 | 1,55 | 2,5 | 4 | 6,3 |
Неуказанные линейные размеры — средний класс
| Свыше | До включ. | ±t₂/2 | t₂ (односторонний) |
|---|---|---|---|
| 0,5 | 3 | 0,1 | 0,2 |
| 3 | 6 | 0,1 | 0,2 |
| 6 | 30 | 0,2 | 0,4 |
| 30 | 120 | 0,3 | 0,6 |
| 120 | 315 | 0,5 | 1 |
| 315 | 1000 | 0,8 | 1,6 |
Неуказанные отклонения фасок и радиусов
| Нижняя граница | До включ. | Отклонение ± |
|---|---|---|
| 0,3 | 1 | 0,1 |
| 1 | 3 | 0,2 |
| 3 | 6 | 0,3 |
| 6 | 30 | 0,5 |
| 30 | 120 | 1 |
| 120 | 315 | 2 |
| 315 | 1000 | 4 |
| Меньшая сторона свыше, мм | До включ., мм | Отклонение ±, угл. мин |
|---|---|---|
| 0 | 10 | 60 |
| 10 | 40 | 30 |
| 40 | 160 | 20 |
| 160 | 630 | 10 |
| 630 | 2500 | 5 |
Неуказанное торцовое биение — выбор по условиям
Интервал определяется диаметром торца, столбец — квалитетом осевого размера, определяющего положение торца. При нескольких определяющих размерах берут более точный. База по п.4.3. Таблица не отменяет явно нормированную соосность концов.
| d свыше | До включ. | IT12 и точнее | IT13–14 | IT15–16 | IT17 |
|---|---|---|---|---|---|
| 0 | 10 | 0,025 | 0,04 | 0,1 | 0,16 |
| 10 | 16 | 0,03 | 0,05 | 0,12 | 0,2 |
| 16 | 25 | 0,04 | 0,06 | 0,16 | 0,25 |
| 25 | 40 | 0,05 | 0,08 | 0,2 | 0,3 |
| 40 | 63 | 0,06 | 0,1 | 0,25 | 0,4 |
Неуказанное радиальное биение — выбор по условиям
Берут больший диаметр рассматриваемого и базового элементов и более грубый квалитет их диаметров; база по п.4.3. Значения не подменяют явно заданную соосность концов 2IT13 / 2IT14.
| Диаметр свыше | До включ. | IT12 и точнее | IT13–14 | IT15–16 | IT17 |
|---|---|---|---|---|---|
| 0 | 3 | 0,05 | 0,12 | 0,2 | 0,3 |
| 3 | 10 | 0,06 | 0,16 | 0,25 | 0,4 |
| 10 | 18 | 0,08 | 0,2 | 0,3 | 0,5 |
| 18 | 30 | 0,1 | 0,25 | 0,4 | 0,6 |
| 30 | 50 | 0,12 | 0,3 | 0,5 | 0,8 |
Справочная масса
Справочная теоретическая масса 1000 стальных шпилек с основным (крупным) шагом, кг, по приложению соответствующего исполнения. Прочерк — масса в издании не указана. На мелкий или смешанный шаг значения не переносятся. Напечатанная масса не расширяет матрицу допустимых d×l. Коэффициенты приложения для иных материалов: алюминиевый сплав 0,356; бронза 0,970; латунь 1,080. Фактическая масса партии может отличаться.
Звёздочкой отмечены расхождения печатных значений; пояснения ниже. Эти значения сохранены по печатным страницам, а не исправлены по формуле. Это справочные значения; точную массу отгрузки уточняют.
Исполнение 1 — полное приложение (45 строки)
| l / d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 0,255 | 0,408 | 0,596 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 12 | 0,304 | 0,485 | 0,707 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 14 | 0,341 | 0,536 | 0,784 | 1,459 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 16 | 0,391 | 0,613 | 0,884 | 1,635 | 2,72 | 4,064 | 7,949 | 13,52 | — | — | — | — | — | — | — | — | — | — | — | — |
| (18) | 0,44 | 0,69 | 0,995 | 1,79 | 2,968 | 4,417 | 8,586 | 14,52 | — | — | — | — | — | — | — | — | — | — | — | — |
| 20 | 0,489 | 0,768 | 1,106 | 1,987 | 3,215 | 4,77 | 9,223 | 15,52 | — | — | — | — | — | — | — | — | — | — | — | — |
| (22) | 0,539 | 0,845 | 1,217 | 2,185 | 3,523 | 5,214 | 10,01 | 16,76 | — | — | — | — | — | — | — | — | — | — | — | — |
| 25 | 0,613 | 0,96 | 1,383 | 2,48 | 3,986 | 5,789 | 11,04 | 18,38 | 28,04 | 40,28 | — | — | — | — | — | — | — | — | — | — |
| (28) | 0,687 | 1,076 | 1,549 | 2,776 | 4,448 | 6,455 | 12,08 | 20 | 30,38 | 43,48 | — | — | — | — | — | — | — | — | — | — |
| 30 | 0,736 | 1,153 | 1,661 | 2,974 | 4,756 | 6,899 | 12,71 | 21 | 31,84 | 45,47 | — | — | — | — | — | — | — | — | — | — |
| (32) | 0,785 | 1,23 | 1,772 | 3,171 | 5,065 | 7,343 | 13,5 | 22,01 | 33,29 | 47,46 | — | — | — | — | — | — | — | — | — | — |
| 35 | 0,859 | 1,346 | 1,938 | 3,467 | 5,527 | 8,008 | 14,69 | 23,63 | 35,64 | 50,66 | 70,17 | 90,73 | — | — | — | — | — | — | — | — |
| (38) | 0,933 | 1,461 | 2,104 | 3,763 | 5,989 | 8,674 | 15,87 | 25,48 | 37,98 | 53,85 | 74,41 | 96,03 | — | — | — | — | — | — | — | — |
| 40 | 0,982 | 1,538 | 2,215 | 3,96 | 6,298 | 9,118 | 16,66 | 26,71 | 39,43 | 55,84 | 77,08 | 99,34 | 128,7 | — | — | — | — | — | — | — |
| (42) | 1,032 | 1,615 | 2,326 | 4,157 | 6,606 | 9,562 | 17,45 | 27,95 | 41,21 | 57,83 | 79,74 | 102,6 | 132,9 | — | — | — | — | — | — | — |
| 45 | 1,106 | 1,731 | 2,493 | 4,453 | 7,068 | 10,23 | 18,63 | 29,8 | 43,87 | 61,03 | 83,98 | 107,9 | 139,5 | 176,2 | 212,9 | — | — | — | — | — |
| (48) | 1,18 | 1,846 | 2,659 | 4,749 | 7,531 | 10,89 | 19,82 | 31,65 | 46,54 | 64,66 | 87,73 | 112,6 | 145,4 | 183,4 | 221,4 | — | — | — | — | — |
| 50 | 1,229 | 1,924 | 2,77 | 4,947 | 7,839 | 11,34 | 20,6 | 32,88 | 48,31 | 67,07 | 90,89 | 116,5 | 150,3 | 189,4 | 228,4 | — | — | — | — | — |
| 55 | 1,352 | 2,116 | 3,048 | 5,439 | 8,61 | 12,45 | 22,58 | 35,96 | 52,75 | 73,12 | 98,78 | 125,2 | 161,1 | 202,6 | 244 | 325,4 | — | — | — | — |
| 60 | 1,476 | 2,309 | 3,325 | 5,933 | 9,38 | 13,56 | 24,55 | 39,04 | 57,19 | 79,16 | 106,7 * | 135,1 | 171,9 | 215,8 | 259,6 | 345,4 | 437,9 | — | — | — |
| 65 | 1,599 | 2,502 | 3,603 | 6,426 | 10,15 | 14,67 | 26,52 | 42,13 | 61,63 | 85,2 | 114,6 | 145,1 | 184,2 | 229 | 275,1 | 365,3 | 462,4 | — | — | — |
| 70 | 1,722 | 2,694 | 3,88 | 6,919 | 10,92 | 15,78 | 28,5 | 45,21 | 66,07 | 91,24 | 122,4 | 155,1 | 196,6 | 243,9 | 290,6 | 385,3 | 486,9 | 746,9 | — | — |
| 75 | 1,846 | 2,887 | 4,158 | 7,413 | 11,69 | 16,89 | 30,47 | 48,29 | 70,51 | 97,28 | 130,3 | 165,1 | 208,9 | 258,9 | 308,4 | 404 | 509,8 | 780,2 | — | — |
| 80 | 1,969 | 3,08 | 4,435 | 7,906 | 12,46 | 17,99 | 32,44 | 51,37 | 74,95 | 103,3 | 138,2 | 175,1 | 221,2 | 273,8 | 326,2 | 426,5 | 537,6 | 820,2 | 1178 | 1613 * |
| 85 | — | 3,272 | 4,712 | 8,399 | 13,23 | 19,11 | 34,42 | 54,46 | 79,39 | 109,4 | 146,1 | 185,1 | 233,6 | 288,7 | 343,9 | 448,9 | 560,4 * | 853,4 | 1223 | 1677 |
| 90 | — | 3,465 | 4,99 | 8,892 | 14 | 20,22 | 36,39 | 57,54 | 83,82 | 115,4 | 153 * | 195,1 | 245,9 | 303,7 | 361,6 | 471,4 | 588,2 | 886,7 | 1269 | 1737 |
| (95) | — | 3,658 | 5,267 | 9,386 | 14,77 | 21,32 | 38,36 | 60,62 | 88,26 | 121,4 | 161,9 | 205,1 | 258,3 | 318,6 | 379,4 | 493,9 | 615,9 | 923,3 | 1319 | 1803 |
| 100 | — | 3,85 | 5,545 | 9,879 | 15,55 | 22,43 | 40,33 | 63,7 | 92,7 | 127,5 | 169,8 | 215,1 | 270,5 | 333,5 | 397,2 | 516,4 | 643,7 | 959,9 | 1366 | 1865 |
| (105) | — | 4,043 | 5,822 | 10,37 | 16,32 | 23,54 | 42,31 | 66,79 | 97,14 | 133,5 | 177,7 | 225,1 | 282,9 | 348,4 | 414,9 | 538,9 | 671,4 | 1000 | 1413 | 1926 |
| 110 | — | 4,236 | 6,1 | 10,86 | 17,09 | 24,65 | 44,28 | 69,87 | 101,6 | 139,6 | 185,6 | 235,1 | 295,2 | 365,3 * | 432,7 | 561,3 | 699,2 | 1039 | 1460 | 1988 |
| (115) | — | 4,428 | 6,378 | 11,36 | 17,86 | 25,76 | 46,25 | 72,95 | 106 | 145,6 | 193,5 | 245,1 | 307,5 | 378,3 | 450,5 | 583,8 | 726,9 | 1080 | 1515 | 2059 |
| 120 | — | 4,621 | 6,654 | 11,85 | 18,63 | 26,87 | 48,22 | 76,04 | 110,4 | 151,6 | 201,4 | 255,1 | 319,9 | 393,2 | 468,2 | 606,3 | 754,7 | 1120 | 1569 | 2111 |
| 130 | — | 5,006 | 7,209 | 12,84 | 20,17 | 29,09 | 52,17 | 82,2 | 119,3 | 163,7 | 217,2 | 274,9 | 344,5 | 423 | 503,7 | 651,2 | 810,1 | 1200 | 1678 | 2250 |
| 140 | — | 5,392 | 7,764 | 13,82 | 21,71 | 31,31 | 56,12 | 88,37 | 128,2 | 175,8 | 232,9 | 294,9 | 369,2 | 452,9 | 539,2 | 696,2 | 865,6 | 1279 | 1786 | 2392 |
| 150 | — | 5,777 | 8,319 | 14,81 | 23,25 | 33,53 | 60,06 | 94,53 | 137,1 | 187,9 | 248,7 | 314,9 | 393,9 | 482,7 | 574,7 | 741,1 | 921,1 | 1359 | 1895 | 2534 |
| 160 | — | 6,162 | 8,874 | 15,8 | 24,79 | 35,75 | 64,01 | 100 | 145 | 198,7 | 263 | 332,8 | 416,2 | 510 | 606,9 | 782,3 | 971,8 | 1433 | 1995 | 2665 |
| 170 | — | — | — | — | — | — | 67,95 | 106,2 | 153,9 | 210,8 | 278,8 | 352,8 | 440,9 | 539,8 | 642,4 | 827,2 | 1027 | 1513 | 2104 | 2807 |
| 180 | — | — | — | — | — | — | 71,9 | 112,3 | 162,8 | 222,9 | 294,6 | 372,8 | 465,5 | 569,6 | 678 | 872,2 | 1083 | 1592 | 2213 | 2948 |
| 190 | — | — | — | — | — | — | 75,85 | 118,5 | 171,7 | 234,9 | 310,4 | 392,8 | 490,2 | 599,5 | 713,5 | 917,1 | 1138 | 1672 | 2321 | 3091 |
| 200 | — | — | — | — | — | — | 79,79 | 124,7 | 180,5 | 247 | 326,2 | 412,7 | 514,9 | 629,4 | 748,9 | 962,1 | 1194 | 1752 | 2430 | 3233 |
| 220 | — | — | — | — | — | — | — | — | 198,3 | 271,2 | 357,7 | 452,7 | 564,2 | 689 | 820 | 1052 | 1305 | 1912 | 2648 | 3517 |
| 240 | — | — | — | — | — | — | — | — | — | — | — | — | 613,5 | 748,7 | 891 | 1142 | 1416 | 2072 | 2865 | 3801 |
| 260 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 1232 | 1527 | 2232 | 3083 | 4085 |
| 280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2391 | 3300 | 4369 |
| 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2551 | 3518 | 4653 |
Исполнение 2 — полное приложение (45 строки)
| l / d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 0,243 | 0,39 | 0,573 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 12 | 0,28 | 0,451 | 0,661 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 14 | 0,317 | 0,511 | 0,75 | 1,394 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 16 | 0,354 | 0,571 | 0,838 | 1,549 | 2,597 | 3,88 | 7,641 | 13,05 | — | — | — | — | — | — | — | — | — | — | — | — |
| (18) | 0,392 | 0,631 | 0,926 | 1,704 | 2,845 | 4,233 | 8,278 | 14,06 | — | — | — | — | — | — | — | — | — | — | — | — |
| 20 | 0,429 | 0,691 | 1,014 | 1,859 | 3,092 | 4,586 | 8,915 | 15,06 | — | — | — | — | — | — | — | — | — | — | — | — |
| (22) | 0,466 | 0,751 | 1,102 | 2,014 | 3,339 | 4,939 | 9,552 | 16,07 | — | — | — | — | — | — | — | — | — | — | — | — |
| 25 | 0,522 | 0,841 | 1,235 | 2,246 | 3,71 | 5,468 | 10,507 | 17,57 | 26,91 | 38,77 | — | — | — | — | — | — | — | — | — | — |
| (28) | 0,578 | 0,931 | 1,367 | 2,478 | 4,081 | 5,997 | 11,462 | 19,08 | 29,09 | 41,75 | — | — | — | — | — | — | — | — | — | — |
| 30 | 0,616 | 0,991 | 1,455 | 2,633 | 4,329 | 6,35 | 12,099 | 20,08 | 30,54 | 43,74 | — | — | — | — | — | — | — | — | — | — |
| (32) | 0,653 | 1,052 | 1,543 | 2,788 | 4,576 | 6,702 | 12,735 | 21,09 | 32 | 45,73 | — | — | — | — | — | — | — | — | — | — |
| 35 | 0,709 | 1,142 | 1,676 | 3,02 | 4,947 | 7,232 | 13,691 | 22,59 | 34,18 | 48,71 | 67,92 | 87,59 | — | — | — | — | — | — | — | — |
| (38) | 0,765 | 1,232 | 1,808 | 3,253 | 5,318 | 7,761 | 14,646 | 24,1 | 36,36 | 51,69 | 71,92 | 92,54 | — | — | — | — | — | — | — | — |
| 40 | 0,802 | 1,292 | 1,896 | 3,407 | 5,566 | 8,113 | 15,283 | 25,1 | 37,81 | 53,68 | 74,58 | 95,85 | 124,9 | — | — | — | — | — | — | — |
| (42) | 0,84 | 1,352 | 1,984 | 3,562 | 5,813 | 8,466 | 15,919 | 26,11 | 39,27 | 55,67 | 77,24 | 99,15 | 129 | — | — | — | — | — | — | — |
| 45 | 0,896 | 1,442 | 2,117 | 3,795 | 6,184 | 8,995 | 16,875 | 27,61 | 41,45 | 58,65 | 81,24 | 104,11 | 135,3 | 171,4 | 206,8 | — | — | — | — | — |
| (48) | 0,952 | 1,532 | 2,249 | 4,027 | 6,555 | 9,525 | 17,83 | 29,12 | 43,63 | 61,63 | 85,23 | 109,07 | 141,5 | 179,1 | 215,7 | — | — | — | — | — |
| 50 | 0,989 | 1,592 | 2,337 | 4,182 | 6,802 | 9,877 | 18,467 | 30,12 | 45,09 | 63,62 | 87,9 | 112,37 | 145,7 | 184,2 | 221,7 | — | — | — | — | — |
| 55 | 1,082 | 1,743 | 2,558 | 4,569 | 7,421 | 10,759 | 20,058 | 32,63 | 48,72 | 68,59 | 94,56 | 120,64 | 156,1 | 197 | 236,7 | 317,1 | — | — | — | — |
| 60 | 1,175 | 1,893 | 2,778 | 4,956 | 8,039 | 11,641 | 21,65 | 35,14 | 52,36 | 73,56 | 101,22 | 128,9 | 166,5 | 209,8 | 251,7 | 336,4 | 426,4 * | — | — | — |
| 65 | 1,269 | 2,043 | 2,998 | 5,343 | 8,658 | 12,523 | 23,242 | 37,65 | 55,99 | 78,53 | 107,87 | 137,16 | 176,9 | 222,6 | 266,7 | 355,8 | 450,1 | — | — | — |
| 70 | 1,362 | 2,193 | 3,219 | 5,731 | 9,276 | 13,405 | 24,834 | 40,16 | 59,63 | 83,5 | 114,53 | 145,43 | 187,3 | 235,4 | 281,7 | 375,1 | 473,8 | 728,8 | — | — |
| 75 | 1,455 | 2,343 | 3,439 | 6,118 | 9,894 | 14,287 | 26,426 | 42,67 | 63,26 | 88,47 | 121,19 | 153,69 | 197,7 | 248,2 | 296,6 | 394,5 | 497,4 | 763,2 | — | — |
| 80 | 1,549 | 2,494 | 3,66 | 6,505 | 10,513 | 15,169 | 28,018 | 45,18 | 66,9 | 93,44 | 127,85 | 161,95 | 208,1 | 261 | 311,6 | 413,8 | 521,1 | 797,5 | 1148 | 1580 |
| 85 | — | 2,644 | 3,88 | 6,892 | 11,131 | 16,05 | 29,61 | 47,69 | 70,54 | 98,41 | 134,51 | 170,21 | 218,5 | 273,8 | 326,6 | 433,1 | 544,8 | 831,9 | 1195 | 1641 |
| 90 | — | 2,794 | 4,101 | 7,28 | 11,749 | 16,932 | 31,202 | 50,2 | 74,17 | 103,38 | 141,17 | 178,48 | 228,9 | 286,6 | 341,6 | 452,5 | 568,5 | 866,3 | 1242 | 1703 |
| (95) | — | 2,944 | 4,321 | 7,667 | 12,368 | 17,814 | 32,794 | 52,71 | 77,81 | 108,35 | 147,83 | 186,74 | 239,3 | 299,3 | 356,6 | 471,8 | 592,2 | 900,7 | 1289 | 1765 |
| 100 | — | 3,094 | 4,542 | 8,054 | 12,986 | 18,696 | 34,386 | 55,22 | 81,44 | 113,32 | 154,49 | 195 | 249,7 | 312,1 | 371,6 | 491,1 | 615,9 | 935 | 1336 | 1827 |
| (105) | — | 3,245 | 4,762 | 8,441 | 13,605 | 19,578 | 35,978 | 57,73 | 85,08 | 118,29 | 161,15 | 203,26 | 260,1 | 324,9 | 386,5 | 510,5 | 639,6 | 969,4 | 1383 | 1888 |
| 110 | — | 3,395 | 4,983 | 8,828 | 14,223 | 20,46 | 37,57 | 60,24 | 88,72 | 123,26 | 167,81 | 211,53 | 270,5 | 337,7 | 401,5 | 529,8 | 663,2 | 1003,8 | 1430 | 1950 |
| (115) | — | 3,545 | 5,203 | 9,216 | 14,841 | 21,342 | 39,162 | 62,75 | 92,35 | 128,24 | 174,46 | 219,79 | 280,9 | 350,5 | 416,5 | 549,1 | 686,9 | 1038,2 | 1477 | 2012 |
| 120 | — | 3,695 | 5,424 | 9,603 | 15,46 | 22,224 | 40,754 | 65,26 | 95,99 | 133,21 | 181,12 | 228,05 | 291,3 | 363,3 | 431,5 | 568,5 | 710,6 | 1072,5 | 1524 | 2073 |
| 130 | — | 3,996 | 5,865 | 10,337 * | 16,697 | 23,988 | 43,937 | 70,28 | 103,26 | 143,15 | 194,44 | 244,58 | 312,1 | 388,9 | 461,4 | 607,1 | 758 | 1141,3 | 1619 | 2197 |
| 140 | — | 4,296 | 6,306 | 11,152 | 17,933 | 25,751 | 47,121 | 75,31 | 110,53 | 153,09 | 207,76 | 261,1 | 332,9 | 414,5 | 491,4 | 645,8 | 805,4 | 1210 | 1713 | 2320 |
| 150 | — | 4,597 | 6,747 | 11,926 | 19,17 | 27,515 | 50,305 | 80,33 | 117,8 | 163,03 | 221,08 | 277,63 | 353,8 | 440,1 | 521,4 | 684,5 | 852,7 | 1278,8 | 1807 | 2444 |
| 160 | — | 4,897 | 7,187 | 12,7 | 20,407 | 29,279 | 53,489 | 85,35 | 125,07 | 172,97 | 234,39 | 294,15 | 374,6 | 465,6 | 551,3 | 723,2 | 900,1 | 1347,5 | 1901 | 2567 |
| 170 | — | — | — | — | — | — | 56,673 | 90,37 | 132,35 | 182,91 | 247,71 | 310,68 | 395,4 | 491,2 | 581,3 | 761,8 | 947,5 | 1416,3 | 1995 | 2690 |
| 180 | — | — | — | — | — | — | 59,857 | 95,39 | 139,62 | 192,85 | 261,03 | 327,21 | 416,2 | 516,8 | 611,3 | 800,5 | 994,9 | 1485 | 2089 | 2814 |
| 190 | — | — | — | — | — | — | 63,041 | 100,41 | 146,89 | 202,79 | 274,35 | 343,73 | 437 | 542,4 | 641,2 | 839,2 | 1042,2 | 1553,8 | 2183 | 2937 |
| 200 | — | — | — | — | — | — | 66,225 | 105,43 | 154,16 | 212,73 | 287,67 | 360,26 | 457,8 | 568 | 671,2 | 877,8 | 1089,6 | 1622,5 | 2277 | 3061 |
| 220 | — | — | — | — | — | — | — | — | 168,71 | 232,61 | 314,3 | 393,31 | 499,4 | 619,2 | 731,1 | 955,2 | 1184,4 | 1760 | 2465 | 3308 |
| 240 | — | — | — | — | — | — | — | — | — | — | — | — | 541 | 670,3 | 791 | 1032,5 | 1279,1 | 1897,6 | 2654 | 3554 |
| 260 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 1109,9 | 1373,9 | 2035,1 | 2842 | 3801 |
| 280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2172,6 | 3030 | 4048 |
| 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2310,1 | 3218 | 4295 |
Замечания к напечатанным значениям массы
- Исп. 1, d = 16, l = 60: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
- Исп. 1, d = 48, l = 80: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
- Исп. 1, d = 30, l = 85: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
- Исп. 1, d = 16, l = 90: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
- Исп. 1, d = 22, l = 110: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
- Исп. 2, d = 30, l = 60: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
- Исп. 2, d = 4, l = 130: Как напечатано в выбранном издании; расхождение с другим изданием или соседними значениями. Не исправлено по формуле. Для точной массы требуется уточнение.
Обозначение и требования заказа
Пример М16–6g×120 означает основной (крупный) шаг, l = 120 мм без ввинчиваемого конца. Исполнение 1 не записывают; для исполнения 2 добавляют «2» перед М. Это часть обозначения: прочность, материал и покрытие задаются отдельно.
При разных концах дробь описывает в числителе ввинчиваемую резьбу, в знаменателе гаечную. В примере изменения №4: ввинчиваемый шаг 1,5 и поле 3n(3), гаечный основной (крупный) шаг 2 и поле 6g; основной (крупный) шаг в исправленном обозначении опущен. Это пример согласованной посадки, а не значение для любой заявки.
Передать размер в заявку
Подготовьте размер кнопкой выше, проверьте оба конца и подтвердите выбор. Геометрия не означает наличие.
Размер вне таблицы — отдельный запрос. Табличные варианты поставки не создаются автоматически.
Источники и редакция требований
Стандартинформ, март 2011; изменения №1–4; сверка с отдельным изменением №4, ИУС 7-1988
Полные таблицы этого издания с изменением №4. l не включает ввинчиваемый конец. Класс точности, допуск резьбы и прочность — разные требования.
Справочник для сопоставления геометрии. В РФ применение ГОСТ 1759.1-82 в части требований заменено ГОСТ ISO 4759-1-2015; выбранная историческая база не подменяется автоматически современной. Редакцию требований к поставке согласуют отдельно.
Что изменило изменение №4
| Было | Стало | Поле / контроль |
|---|---|---|
| l₀, l₁; прежние подписи допусков | b, b₁; допуски по 1759.1-82 | symbols, rules; M16×120: l=120,b₁=16,b=38,Lобщ=136 |
| старое описание исполнения 2 | отдельный чертёж исполнения 2; d₂ приблизительный | execution; оба исполнения, смешанные P без единственного d₂ |
| область применения предыдущей редакции | четыре сочетания крупного/мелкого шага концов | pitch_stud, pitch_nut; M16: 2/2,1.5/1.5,2/1.5,1.5/2 |
| 1759-70; нет ссылок 27148/1759.1/1759.2 | 1759.0-87; 27148-86; 1759.1-82; 1759.2-82 | sources, rules; численные js/h/IT; не старые удалённые подписи |
| старые примеры обозначений | исполнения 1/2, поле 6g, исправленная дробь разных концов | designation, order; 6g не перезаписывает требование заказчика 8g |
| P основной (крупный) при d48: 4,5 | 5 | diameters[d48].p_coarse; M48×120 X, b=86 при P5 |
| в перепечатке 2011 ссылка 1759.1-81 | по отдельному изменению №4 подтверждено 1759.1-82 | sources, rules; ИУС 7-1988, с.140; без молчаливой подмены года |
- ГОСТ 22032-76 — Стандартинформ, март 2011; изменения №1–4; сверка с отдельным изменением №4, ИУС 7-1988. Чертёж, таблицы 1–2 полностью, приложения 1–2; отдельное изменение №4. Проверено 2026-10-04.
- ГОСТ 22032-76 — Росстандарт: библиография и изменения. Библиография; изменения и поправки. Проверено 2026-10-04.
- ГОСТ 22032-76 — Текстовое изменение № 2. Библиография изменения. Проверено 2026-10-01.
- ГОСТ 22032-76 — Текстовое изменение № 3. Библиография изменения. Проверено 2026-10-01.
- ГОСТ 22032-76 — Текстовое изменение № 1. Библиография изменения. Проверено 2026-10-01.
- ГОСТ 22032-76 — Текстовое изменение № 4. Библиография изменения. Проверено 2026-10-01.
- ГОСТ 1759.1-82 — Стандартинформ, 2009; изменение № 1. Табл.1; табл.2, п.13 и примечания; пп.2.2–2.3, 3.1–3.2, 3.7–3.8, 3.12; приложение. Проверено 2026-10-04.
- ГОСТ 27148-86 — Стандартинформ, 2011. Пп.1–2, черт.1–6, табл.1 и приложение (наружная резьба). Проверено 2026-10-04.
- ГОСТ 24705-81 — Издание 1982. Основные размеры; средний диаметр d₂ = d − 0,649519053P. Проверено 2026-10-04.
- ГОСТ 1759.0-87 — Издание с изменениями № 1–2. Пп.1.1–1.2, 4.6; приложение 2, п.15. Проверено 2026-10-04.
- ГОСТ 19256-73 — Издательство стандартов, 1974. Пп.1–3; табл.1–2, поля 6g, основной (крупный)/мелкий шаг. Проверено 2026-10-04.
- ГОСТ 25346-89 — Издание с изменением № 1. Таблица 1; интервалы IT12–IT17. Проверено 2026-10-04.
- ГОСТ 25670-83 — Официальное переиздание, с.107–117 сборника; год переиздания в файле не указан; текст со ссылкой на ГОСТ 25346-89. Неуказанные предельные отклонения; средний класс по ссылке 1759.1, п.2.2. Проверено 2026-10-04.
- ГОСТ 25069-81 — Издание 1982. Пп.1.1–1.5, 2.1–2.2, 3.1–3.6, 4.1–4.4; табл.2 (PDF 6), табл.4 (PDF 9). Проверено 2026-10-04.
- Изменение №4 ГОСТ 22032-76 — ИУС 7-1988, с.139–140. Обе страницы полностью; ссылка 1759.1-82. Проверено 2026-10-04.
