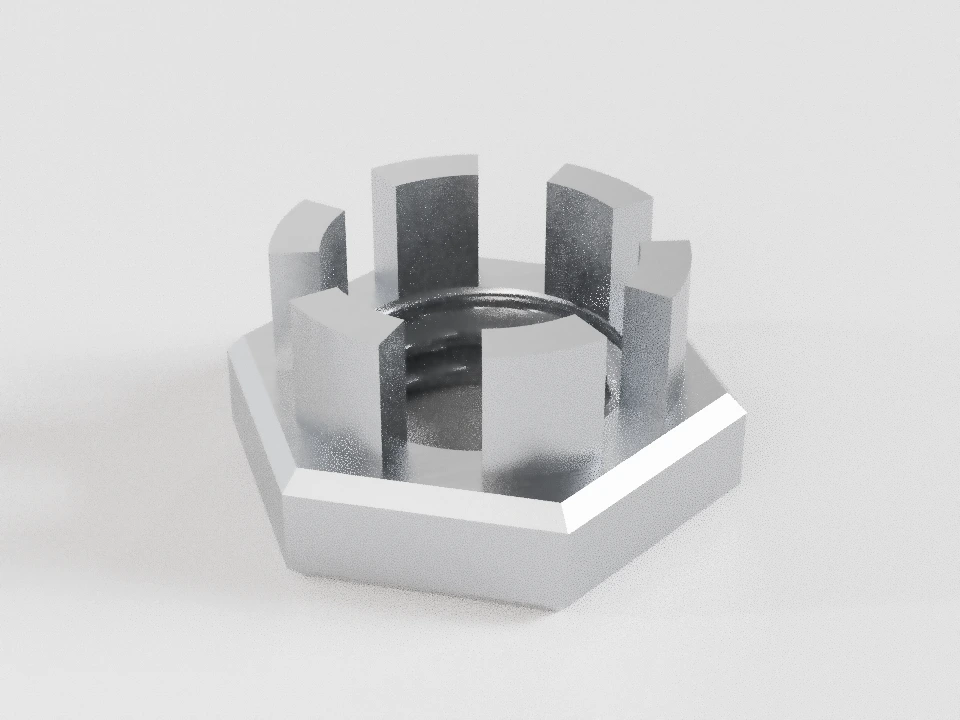

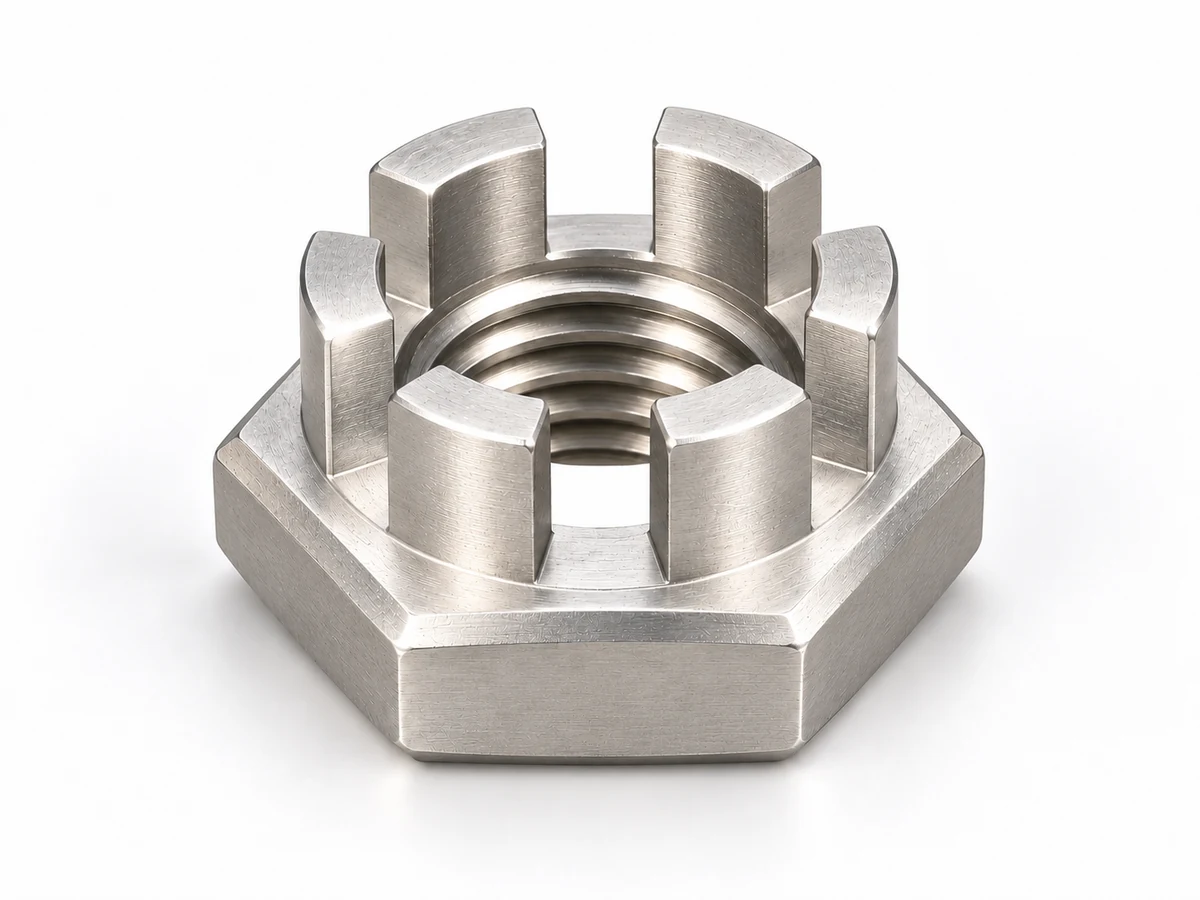

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
DIN 979 — Низкие прорезные и корончатые гайки
Низкие гайки со стопорением шплинтом: прорезные до М10, корончатые начиная с М12.
Геометрия по отдельной проверенной редакции 1987-10; прорези, резьба, опорная поверхность и отверстие в сопрягаемой детали проверяются вместе.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М12×1,75-6H (S18) DIN 979
Гайка М12×1,75-6H (S18) DIN 979
- М6–М10 — прорезные, от М12 — корончатые. Прорезей 6 до М39 включительно, свыше — 8. w — высота до дна прорезей; n — их ширина. Шплинт и отверстие болта показаны условно.
- Размерный ряд по DIN 979.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Полная высота | 10 | — | 9,64 | 10 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Размер под ключ | 18 | — | 17,73 | 18 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Размер между противоположными углами | — | — | 20,03 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Диаметр опорной поверхности | — | — | 16,3 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Минимальная высота под ключ | — | — | 4,56 | — | мм | Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Высота корпуса до дна прорезей | — | — | 4,7 | 5 | мм | Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Диаметр входной фаски резьбы | — | — | — | 13 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Ширина прорези | — | — | 3,5 | 3,8 | мм | Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Число прорезей | 6 | — | — | — | шт. | Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Диаметр коронки | — | — | 15,57 | 16 | мм | Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Внутренний диаметр резьбы | 10,106 | 6H | 10,106 | 10,441 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 10,863 | 6H | 10,863 | 11,063 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 12 | — | 12 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
Применение
Механическое стопорение шплинтом
Прорези совмещают с отверстием сопрягаемого стержня; шплинт препятствует повороту.
Диаметр шплинта и положение отверстия проверяют по конкретному узлу. Порядок доводки затяжки здесь не назначается.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 979 · точность A до М16; B свыше М16
DIN 979:1987-10
| d | Основной (крупный) P | Мелкие P | h | S | e | dᵥ | m′ | w | dₐ | n | z (шт.) | dₑ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 1 | — | 5 [4,7…5] | 10 [9,78…10] | ≥ 11,05 | ≥ 8,8 | ≥ 2,32 | 2,25…2,5 | ≤ 6,75 | 2…2,25 | 6 | — |
| (7) | 1 | — | 5,5 [5,2…5,5] | 11 [10,73…11] | ≥ 12,12 | ≥ 9,5 | ≥ 2,64 | 2,75…3 | ≤ 7,75 | 2…2,25 | 6 | — |
| 8 | 1,25 | 1 | 6,5 [6,14…6,5] | 13 [12,73…13] | ≥ 14,38 | ≥ 11,3 | ≥ 2,96 | 3,2…3,5 | ≤ 8,75 | 2,5…2,75 | 6 | — |
| 10 | 1,5 | 1, 1,25 | 8 [7,64…8] | 16 [15,73…16] | ≥ 17,77 | ≥ 14,3 | ≥ 3,76 | 3,7…4 | ≤ 10,8 | 2,8…3,05 | 6 | — |
| 12 | 1,75 | 1,5, 1,25 | 10 [9,64…10] | 18 [17,73…18] | ≥ 20,03 | ≥ 16,3 | ≥ 4,56 | 4,7…5 | ≤ 13 | 3,5…3,8 | 6 | 15,57…16 |
| (14) | 2 | 1,5 | 11 [10,57…11] | 21 [20,67…21] | ≥ 23,35 | ≥ 19,2 | ≥ 5,14 | 5,7…6 | ≤ 15,1 | 3,5…3,8 | 6 | 17,57…18 |
| 16 | 2 | 1,5 | 13 [12,57…13] | 24 [23,67…24] | ≥ 26,75 | ≥ 22,2 | ≥ 5,94 | 6,64…7 | ≤ 17,3 | 4,5…4,8 | 6 | 21,48…22 |
| (18) | 2,5 | 1,5, 2 | 15 [14,3…15] | 27 [26,16…27] | ≥ 29,56 | ≥ 24,8 | ≥ 6,48 | 8,64…9 | ≤ 19,5 | 4,5…4,8 | 6 | 24,3…25 |
| 20 | 2,5 | 2, 1,5 | 16 [15,3…16] | 30 [29,16…30] | ≥ 32,95 | ≥ 27,7 | ≥ 7,28 | 9,64…10 | ≤ 21,6 | 4,5…4,8 | 6 | 27,3…28 |
| (22) | 2,5 | 1,5, 2 | 18 [17,3…18] | 34 [33…34] | ≥ 37,29 | ≥ 31,3 | ≥ 7,92 | 9,64…10 | ≤ 23,8 | 5,5…5,8 | 6 | 31…32 |
| 24 | 3 | 2 | 19 [18,16…19] | 36 [35…36] | ≥ 39,55 | ≥ 33,2 | ≥ 8,72 | 10,57…11 | ≤ 25,9 | 5,5…5,8 | 6 | 33…34 |
| (27) | 3 | 2 | 22 [21,16…22] | 41 [40…41] | ≥ 45,2 | ≥ 38 | ≥ 9,92 | 13,57…14 | ≤ 29,2 | 5,5…5,8 | 6 | 37…38 |
| 30 | 3,5 | 2 | 24 [23,16…24] | 46 [45…46] | ≥ 50,85 | ≥ 42,7 | ≥ 11,1 | 14,57…15 | ≤ 32,4 | 7…7,36 | 6 | 41…42 |
| (33) | 3,5 | 2 | 26 [25,16…26] | 50 [49…50] | ≥ 55,37 | ≥ 46,6 | ≥ 12,3 | 16,57…17 | ≤ 35,6 | 7…7,36 | 6 | 45…46 |
| 36 | 4 | 3 | 29 [28,16…29] | 55 [53,8…55] | ≥ 60,79 | ≥ 51,1 | ≥ 13,5 | 19,48…20 | ≤ 38,9 | 7…7,36 | 6 | 49…50 |
| (39) | 4 | 3 | 31 [30,16…31] | 60 [58,8…60] | ≥ 66,44 | ≥ 55,9 | ≥ 14,6 | 21,48…22 | ≤ 42,1 | 7…7,36 | 6 | 53,8…55 |
| 42 | 4,5 | 3 | 33 [32…33] | 65 [63,1…65] | ≥ 71,3 | ≥ 60,6 | ≥ 15,8 | 21,48…22 | ≤ 45,4 | 9…9,36 | 8 | 56,8…58 |
| (45) | 4,5 | 3 | 34,5 [33,5…34,5] | 70 [68,1…70] | ≥ 76,95 | ≥ 64,7 | ≥ 16,2 | 22,02…22,5 | ≤ 48,6 | 9…9,36 | 8 | 60,8…63 |
| 48 | 5 | 3 | 36 [35…36] | 75 [73,1…75] | ≥ 82,6 | ≥ 69,4 | ≥ 18,2 | 23,48…24 | ≤ 51,8 | 9…9,36 | 8 | 63,8…67 |
| (52) | 5 | 3 | 38 [37…38] | 80 [78,1…80] | ≥ 88,25 | ≥ 74,2 | ≥ 19,8 | 25,48…26 | ≤ 56,2 | 9…9,36 | 8 | 68,8…70 |
Выбрать строку DIN 979
- h
- Полная высота.
- S
- Размер под ключ.
- e
- Размер между противоположными углами.
- dᵥ
- Диаметр опорной поверхности.
- m′
- Минимальная высота под ключ.
- w
- Высота корпуса до дна прорезей.
- dₐ
- Диаметр входной фаски резьбы.
- n
- Ширина прорези.
- z
- Число прорезей.
- dₑ
- Диаметр коронки.
Исполнения
- Основное исполнение
Прежние размеры S17/19/22/32 для М10/12/14/22. Новые S16/18/21/34 указываются в обозначении; e, опора и коронка изменяются совместно.
| d | S | e ≥ | dᵥ ≥ | кг / 1000 шт. |
|---|---|---|---|---|
| 10 | 17 [16,73…17] | ≥ 18,9 | ≥ 15,3 | — |
| 12 | 19 [18,67…19] | ≥ 21,1 | ≥ 17,2 | — |
| 14 | 22 [21,67…22] | ≥ 24,49 | ≥ 20,2 | — |
| 22 | 32 [31…32] | ≥ 35,03 | ≥ 29,5 | — |
Требования и конструкция
- Низкие стальные гайки до М39: классы 04/05, свыше — по согласованию. Класс прочности не заменяет проверку стопорения.
- Часть с прорезями может иметь резьбу или быть без неё; дно прорезей по выбору изготовителя скруглённое или с фаской.
- Гайки М12–М39 могут по согласованию выполняться с прорезями без коронки, обозначение KK; такая изменённая геометрия требует отдельного чертежа.
- Размеры шплинта и его рекомендуемая длина не гарантируют совместимость с конкретным отверстием болта.
М6–М10 — прорезные, от М12 — корончатые. Прорезей 6 до М39 включительно, свыше — 8. w — высота до дна прорезей; n — их ширина. Шплинт и отверстие болта показаны условно.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: DIN 979, DIN 979:1987-10; Размерная таблица и конструктивная схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М12×1,75-6H (S18) DIN 979
Начальный пример. DIN 979:1987-10
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Полная высота | 10 | — | 9,64 | 10 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Размер под ключ | 18 | — | 17,73 | 18 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Размер между противоположными углами | — | — | 20,03 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Диаметр опорной поверхности | — | — | 16,3 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Минимальная высота под ключ | — | — | 4,56 | — | мм | Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Высота корпуса до дна прорезей | — | — | 4,7 | 5 | мм | Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Диаметр входной фаски резьбы | — | — | — | 13 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Ширина прорези | — | — | 3,5 | 3,8 | мм | Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Число прорезей | 6 | — | — | — | шт. | Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Диаметр коронки | — | — | 15,57 | 16 | мм | Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
| Внутренний диаметр резьбы | 10,106 | 6H | 10,106 | 10,441 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 10,863 | 6H | 10,863 | 11,063 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 12 | — | 12 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 979; DIN 979:1987-10; Размерная таблица и конструктивная схема |
