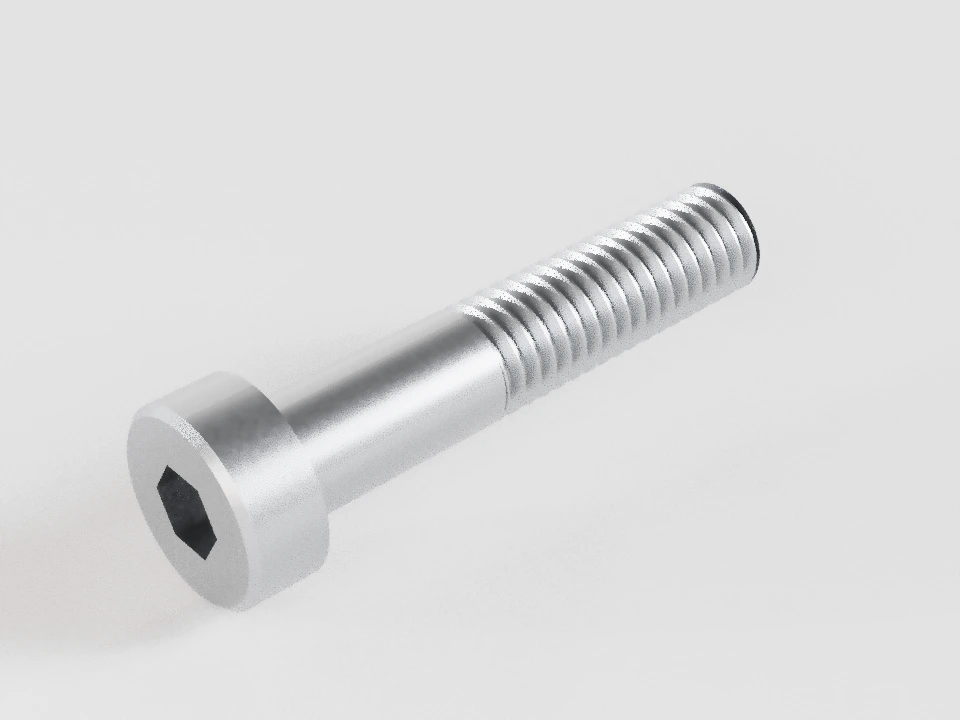

Пример: DIN 7984 · М6×30 — предметная 3D-модель
Пример: DIN 7984 · М6×30

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Винты · размеры и применение

DIN 7984

Винты с низкой цилиндрической головкой и внутренним шестигранником

Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.

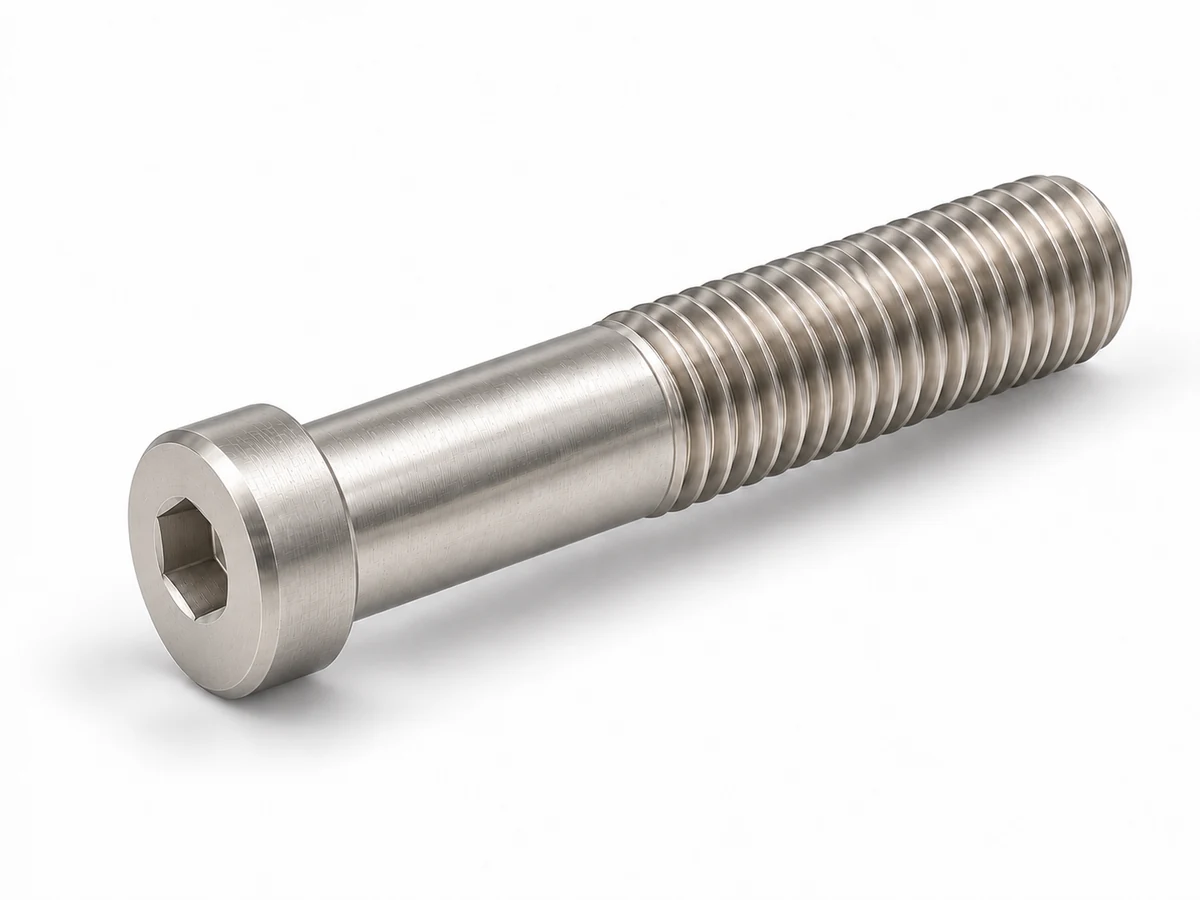

DIN 7984 — предметная иллюстрация
DIN 7984Предметная иллюстрация

Размер и исполнение

Исходный пример; таблицы доступны без JavaScript.

DIN 7984:2009-06 · М6×1 · l=30 мм

l измеряется от опорной плоскости под головкой до свободного конца. Головка в l не входит; t отсчитывается от наружного торца головки.

Основной (крупный) шаг P=1 мм. У коротких исполнений резьба подходит к головке с переходом lg≈3P; у длинных ls/lg берутся из отдельной строки.

DIN 7984:2009-06 М6×1, l 30: общий видk 4lg ≤ 12ls ≥ 7dk 10d 6l 30База l — под головкой. Переход резьбы и контуры условные.
DIN 7984:2009-06 М6×1, l 30: головкаs 4dk 10Шестигранное углубление без направляющего отверстия.
DIN 7984:2009-06 М6×1, l 30: разрезt 3s 4Отдельной направляющей нет. Контур дна углубления условный.
DIN 7984:2009-06 М6×1, l 30: переход под головкойlf ≤ 0,68da ≤ 6,8dw ≥ 9,2r ≥ 0,25dw — опорный диаметр; da и lf ограничивают переход.Фаски и радиусы показаны условно; пределы — в таблице.

Выберите размер на схеме или в таблице для подсветки и пояснения.

ПараметрНоминалМинимумМаксимумОснование и пояснение
dНоминальный диаметр · мм6——Таблица 1, М6
PШаг резьбы · мм1——Таблица 1, М6
lДлина от опорной плоскости головки до конца · мм3029,5830,42Таблица 1, М6, l=30
dkДиаметр головки · мм109,7810Таблица 1, М6
kВысота головки · мм43,824Таблица 1, М6
daДиаметр перехода под головкой · мм——6,8Таблица 1, М6
dsДиаметр гладкого стержня · мм65,826Таблица 1, М6
dwДиаметр опорной поверхности · мм—9,2—Таблица 1, М6
sРазмер углубления между гранями · мм44,024,12Номинал инструмента отличается от пределов изготовленного углубления.Таблица 1, М6
eРазмер углубления между углами · мм—4,58—Таблица 1, М6
tГлубина шестигранного углубления · мм32,883,12От наружного торца головки; не от опорной плоскости.Таблица 1, М6
rРадиус перехода под головкой · мм—0,25—Таблица 1, М6
lfДлина зоны перехода · мм——0,68Предел из таблицы 1. Не добавляется к длине l.Таблица 1, М6
vРазмер скругления или фаски верхней кромки · мм——0,6Таблица 1, М6
uНеполная резьба у конца · мм——2u≤2P, рисунок 1.Таблица 1, М6
βНаклон опорной плоскости · °—01,5Рисунок 1: предел относительно перпендикуляра оси.Таблица 1, М6
h0Смещение линии отсчёта dw · мм0,1——Рисунок 1. Условное обозначение h0 добавлено для пояснения; это база измерения dw, а не зазор в узле.Таблица 1, М6
γУгол фаски верхней кромки · °——45При выполнении фаски; скругление также допускается.Таблица 1, М6
εУгол входа углубления на рисунке 1 · °—120—Не угол потайной головки и не угол дна направляющего отверстия.Таблица 1, М6
bСправочная длина резьбы · мм18——Вспомогательный размер для расчёта ls/lg, не гарантированная длина полного профиля.Таблица 1, М6, l=30
lsДлина гладкого участка от опорной плоскости · мм—7—Таблица 1: ls min=lg max−5P.Таблица 1, М6, l=30
lgРасстояние до полного профиля от опорной плоскости · мм——12Таблица 1: lg max=l−b.Таблица 1, М6, l=30
Отдать в изготовление

Как применяется

Крепление при ограниченной высоте головки

Низкая головка опирается на плоскость детали. Обычный шестигранный ключ входит в углубление; отдельного направляющего отверстия здесь нет.

DIN 7984:2009-06 М6×1, l 30: применениеВинт и детали разъединеныРазмеры ответной детали и ключа в модель изделия не входят.

Условные детали узла не входят в размерные таблицы винта.

Полный ряд принятой основы

DIN 7984:2009-06 — таблицы всего принятого ряда

М3–М24; все заполненные сочетания таблицы 1 в диапазоне длин 5–100 мм. Пустые клетки не доступны для выбора. Полные таблицы геометрии и ограничений нагрузки прочитаны; ссылочные стандарты проверяет изготовитель.

dPdkДиаметр головкиkВысота головкиdaДиаметр перехода под головкойdsДиаметр гладкого стержняdwДиаметр опорной поверхностиsРазмер углубления между гранямиeРазмер углубления между угламиtГлубина шестигранного углубленияrРадиус перехода под головкойlfДлина зоны переходаvРазмер скругления или фаски верхней кромкиuНеполная резьба у концаβНаклон опорной плоскостиh0Смещение линии отсчёта dwγУгол фаски верхней кромкиεУгол входа углубления на рисунке 1Длины l
30,55,5min 5,32; max 5,52min 1,86; max 2≤ 3,6min —; max 3,63min 2,86; max 3≥ 4,84min 4,84; max —2min 2,02; max 2,1≥ 2,3min 2,3; max —1,5min 1,38; max 1,62≥ 0,1min 0,1; max —≤ 0,51min —; max 0,51≤ 0,3min —; max 0,3≤ 1min —; max 10…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —5; 6; 8; 10; 12; 14 *; 16; 18 *; 20
40,77min 6,78; max 72,8min 2,66; max 2,8≤ 4,7min —; max 4,74min 3,82; max 4≥ 6,2min 6,2; max —2,5min 2,52; max 2,6≥ 2,87min 2,87; max —2,3min 2,18; max 2,42≥ 0,2min 0,2; max —≤ 0,6min —; max 0,6≤ 0,4min —; max 0,4≤ 1,4min —; max 1,40…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —6; 8; 10; 12; 14 *; 16; 18 *; 20; 25
50,88,5min 8,28; max 8,53,5min 3,32; max 3,5≤ 5,7min —; max 5,75min 4,82; max 5≥ 7,7min 7,7; max —3min 3,02; max 3,1≥ 3,44min 3,44; max —2,7min 2,58; max 2,82≥ 0,2min 0,2; max —≤ 0,6min —; max 0,6≤ 0,5min —; max 0,5≤ 1,6min —; max 1,60…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —8; 10; 12; 14 *; 16; 18 *; 20; 25; 30
6110min 9,78; max 104min 3,82; max 4≤ 6,8min —; max 6,86min 5,82; max 6≥ 9,2min 9,2; max —4min 4,02; max 4,12≥ 4,58min 4,58; max —3min 2,88; max 3,12≥ 0,25min 0,25; max —≤ 0,68min —; max 0,68≤ 0,6min —; max 0,6≤ 2min —; max 20…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —10; 12; 14 *; 16; 18 *; 20; 25; 30; 35; 40
81,2513min 12,73; max 135min 4,82; max 5≤ 9,2min —; max 9,28min 7,78; max 8≥ 12,03min 12,03; max —5min 5,02; max 5,14≥ 5,72min 5,72; max —3,8min 3,65; max 3,95≥ 0,4min 0,4; max —≤ 1,02min —; max 1,02≤ 0,8min —; max 0,8≤ 2,5min —; max 2,50…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —12; 14 *; 16; 18 *; 20; 25; 30; 35; 40; 45; 50; 55 *; 60; 70; 80
101,516min 15,73; max 166min 5,82; max 6≤ 11,2min —; max 11,210min 9,78; max 10≥ 15,03min 15,03; max —7min 7,025; max 7,175≥ 8,01min 8,01; max —4,5min 4,35; max 4,65≥ 0,4min 0,4; max —≤ 1,02min —; max 1,02≤ 1min —; max 1≤ 3min —; max 30…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —16; 18 *; 20; 25; 30; 35; 40; 45; 50; 55 *; 60; 70; 80; 90; 100
121,7518min 17,73; max 187min 6,78; max 7≤ 13,7min —; max 13,712min 11,73; max 12≥ 17,03min 17,03; max —8min 8,025; max 8,175≥ 9,15min 9,15; max —5min 4,85; max 5,15≥ 0,6min 0,6; max —≤ 1,87min —; max 1,87≤ 1,2min —; max 1,2≤ 3,5min —; max 3,50…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —20; 25; 30; 35; 40; 45; 50; 55 *; 60; 70; 80
14 *221min 20,67; max 218min 7,78; max 8≤ 15,7min —; max 15,714min 13,73; max 14≥ 19,83min 19,83; max —10min 10,025; max 10,175≥ 11,43min 11,43; max —5,3min 5,15; max 5,45≥ 0,6min 0,6; max —≤ 1,87min —; max 1,87≤ 1,4min —; max 1,4≤ 4min —; max 40…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —30; 35; 40; 45; 50; 55 *; 60; 70; 80
16224min 23,67; max 249min 8,78; max 9≤ 17,7min —; max 17,716min 15,73; max 16≥ 22,83min 22,83; max —12min 12,032; max 12,212≥ 13,72min 13,72; max —5,5min 5,35; max 5,65≥ 0,6min 0,6; max —≤ 1,87min —; max 1,87≤ 1,6min —; max 1,6≤ 4min —; max 40…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —30; 35; 40; 45; 50; 55 *; 60; 70; 80
18 *2,527min 26,67; max 2710min 9,78; max 10≤ 20,2min —; max 20,218min 17,73; max 18≥ 25,83min 25,83; max —12min 12,032; max 12,212≥ 13,72min 13,72; max —6,5min 6,32; max 6,68≥ 0,6min 0,6; max —≤ 1,87min —; max 1,87≤ 1,8min —; max 1,8≤ 5min —; max 50…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —30; 35; 40; 45; 50; 55 *; 60; 70; 80; 90; 100
202,530min 29,67; max 3011min 10,73; max 11≤ 22,4min —; max 22,420min 19,67; max 20≥ 28,83min 28,83; max —14min 14,032; max 14,212≥ 16min 16; max —7,5min 7,32; max 7,68≥ 0,8min 0,8; max —≤ 2,04min —; max 2,04≤ 2min —; max 2≤ 5min —; max 50…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —30; 35; 40; 45; 50; 55 *; 60; 70; 80; 90; 100
22 *2,533min 32,61; max 3312min 11,73; max 12≤ 24,4min —; max 24,422min 21,67; max 22≥ 31,61min 31,61; max —14min 14,032; max 14,212≥ 16min 16; max —8min 7,82; max 8,18≥ 0,8min 0,8; max —≤ 2,04min —; max 2,04≤ 2,2min —; max 2,2≤ 5min —; max 50…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —40; 45; 50; 55 *; 60; 70; 80; 90; 100
24336min 35,61; max 3613min 12,73; max 13≤ 26,4min —; max 26,424min 23,67; max 24≥ 34,61min 34,61; max —17min 17,05; max 17,23≥ 19,44min 19,44; max —8min 7,82; max 8,18≥ 0,8min 0,8; max —≤ 2,04min —; max 2,04≤ 2,4min —; max 2,4≤ 6min —; max 60…1,5min 0; max 1,50,1min —; max —≤ 45min —; max 45≥ 120min 120; max —40; 45; 50; 55 *; 60; 70; 80; 90; 100
Длины, пределы, ls и lg по каждой строке
d / PlminmaxИсполнение резьбыblslg
М3×0,554,765,24До головки12не применяется≈ 1,5
М3×0,565,766,24До головки12не применяется≈ 1,5
М3×0,587,718,29До головки12не применяется≈ 1,5
М3×0,5109,7110,29До головки12не применяется≈ 1,5
М3×0,51211,6512,35До головки12не применяется≈ 1,5
М3×0,51413,6514,35До головки12не применяется≈ 1,5
М3×0,51615,6516,35До головки12не применяется≈ 1,5
М3×0,51817,6518,35До головки12не применяется≈ 1,5
М3×0,52019,5820,42Частичная12≥ 5,5≤ 8
М4×0,765,766,24До головки14не применяется≈ 2,1
М4×0,787,718,29До головки14не применяется≈ 2,1
М4×0,7109,7110,29До головки14не применяется≈ 2,1
М4×0,71211,6512,35До головки14не применяется≈ 2,1
М4×0,71413,6514,35До головки14не применяется≈ 2,1
М4×0,71615,6516,35До головки14не применяется≈ 2,1
М4×0,71817,6518,35До головки14не применяется≈ 2,1
М4×0,72019,5820,42До головки14не применяется≈ 2,1
М4×0,72524,5825,42Частичная14≥ 7,5≤ 11
М5×0,887,718,29До головки16не применяется≈ 2,4
М5×0,8109,7110,29До головки16не применяется≈ 2,4
М5×0,81211,6512,35До головки16не применяется≈ 2,4
М5×0,81413,6514,35До головки16не применяется≈ 2,4
М5×0,81615,6516,35До головки16не применяется≈ 2,4
М5×0,81817,6518,35До головки16не применяется≈ 2,4
М5×0,82019,5820,42До головки16не применяется≈ 2,4
М5×0,82524,5825,42До головки16не применяется≈ 2,4
М5×0,83029,5830,42Частичная16≥ 10≤ 14
М6×1109,7110,29До головки18не применяется≈ 3
М6×11211,6512,35До головки18не применяется≈ 3
М6×11413,6514,35До головки18не применяется≈ 3
М6×11615,6516,35До головки18не применяется≈ 3
М6×11817,6518,35До головки18не применяется≈ 3
М6×12019,5820,42До головки18не применяется≈ 3
М6×12524,5825,42До головки18не применяется≈ 3
М6×13029,5830,42Частичная18≥ 7≤ 12
М6×13534,535,5Частичная18≥ 12≤ 17
М6×14039,540,5Частичная18≥ 17≤ 22
М8×1,251211,6512,35До головки22не применяется≈ 3,75
М8×1,251413,6514,35До головки22не применяется≈ 3,75
М8×1,251615,6516,35До головки22не применяется≈ 3,75
М8×1,251817,6518,35До головки22не применяется≈ 3,75
М8×1,252019,5820,42До головки22не применяется≈ 3,75
М8×1,252524,5825,42До головки22не применяется≈ 3,75
М8×1,253029,5830,42До головки22не применяется≈ 3,75
М8×1,253534,535,5Частичная22≥ 6,75≤ 13
М8×1,254039,540,5Частичная22≥ 11,75≤ 18
М8×1,254544,545,5Частичная22≥ 16,75≤ 23
М8×1,255049,550,5Частичная22≥ 21,75≤ 28
М8×1,255554,455,6Частичная22≥ 26,75≤ 33
М8×1,256059,460,6Частичная22≥ 31,75≤ 38
М8×1,257069,470,6Частичная22≥ 41,75≤ 48
М8×1,258079,480,6Частичная22≥ 51,75≤ 58
М10×1,51615,6516,35До головки26не применяется≈ 4,5
М10×1,51817,6518,35До головки26не применяется≈ 4,5
М10×1,52019,5820,42До головки26не применяется≈ 4,5
М10×1,52524,5825,42До головки26не применяется≈ 4,5
М10×1,53029,5830,42До головки26не применяется≈ 4,5
М10×1,53534,535,5До головки26не применяется≈ 4,5
М10×1,54039,540,5Частичная26≥ 6,5≤ 14
М10×1,54544,545,5Частичная26≥ 11,5≤ 19
М10×1,55049,550,5Частичная26≥ 16,5≤ 24
М10×1,55554,455,6Частичная26≥ 21,5≤ 29
М10×1,56059,460,6Частичная26≥ 26,5≤ 34
М10×1,57069,470,6Частичная26≥ 36,5≤ 44
М10×1,58079,480,6Частичная26≥ 46,5≤ 54
М10×1,59089,390,7Частичная26≥ 56,5≤ 64
М10×1,510099,3100,7Частичная26≥ 66,5≤ 74
М12×1,752019,5820,42До головки30не применяется≈ 5,25
М12×1,752524,5825,42До головки30не применяется≈ 5,25
М12×1,753029,5830,42До головки30не применяется≈ 5,25
М12×1,753534,535,5До головки30не применяется≈ 5,25
М12×1,754039,540,5До головки30не применяется≈ 5,25
М12×1,754544,545,5До головки30не применяется≈ 5,25
М12×1,755049,550,5Частичная30≥ 11,25≤ 20
М12×1,755554,455,6Частичная30≥ 16,25≤ 25
М12×1,756059,460,6Частичная30≥ 21,25≤ 30
М12×1,757069,470,6Частичная30≥ 31,25≤ 40
М12×1,758079,480,6Частичная30≥ 41,25≤ 50
М14×23029,5830,42До головки34не применяется≈ 6
М14×23534,535,5До головки34не применяется≈ 6
М14×24039,540,5До головки34не применяется≈ 6
М14×24544,545,5До головки34не применяется≈ 6
М14×25049,550,5До головки34не применяется≈ 6
М14×25554,455,6Частичная34≥ 11≤ 21
М14×26059,460,6Частичная34≥ 16≤ 26
М14×27069,470,6Частичная34≥ 26≤ 36
М14×28079,480,6Частичная34≥ 36≤ 46
М16×23029,5830,42До головки38не применяется≈ 6
М16×23534,535,5До головки38не применяется≈ 6
М16×24039,540,5До головки38не применяется≈ 6
М16×24544,545,5До головки38не применяется≈ 6
М16×25049,550,5До головки38не применяется≈ 6
М16×25554,455,6До головки38не применяется≈ 6
М16×26059,460,6Частичная38≥ 12≤ 22
М16×27069,470,6Частичная38≥ 22≤ 32
М16×28079,480,6Частичная38≥ 32≤ 42
М18×2,53029,5830,42До головки42не применяется≈ 7,5
М18×2,53534,535,5До головки42не применяется≈ 7,5
М18×2,54039,540,5До головки42не применяется≈ 7,5
М18×2,54544,545,5До головки42не применяется≈ 7,5
М18×2,55049,550,5До головки42не применяется≈ 7,5
М18×2,55554,455,6До головки42не применяется≈ 7,5
М18×2,56059,460,6До головки42не применяется≈ 7,5
М18×2,57069,470,6Частичная42≥ 15,5≤ 28
М18×2,58079,480,6Частичная42≥ 25,5≤ 38
М18×2,59089,390,7Частичная42≥ 35,5≤ 48
М18×2,510099,3100,7Частичная42≥ 45,5≤ 58
М20×2,53029,5830,42До головки46не применяется≈ 7,5
М20×2,53534,535,5До головки46не применяется≈ 7,5
М20×2,54039,540,5До головки46не применяется≈ 7,5
М20×2,54544,545,5До головки46не применяется≈ 7,5
М20×2,55049,550,5До головки46не применяется≈ 7,5
М20×2,55554,455,6До головки46не применяется≈ 7,5
М20×2,56059,460,6До головки46не применяется≈ 7,5
М20×2,57069,470,6Частичная46≥ 11,5≤ 24
М20×2,58079,480,6Частичная46≥ 21,5≤ 34
М20×2,59089,390,7Частичная46≥ 31,5≤ 44
М20×2,510099,3100,7Частичная46≥ 41,5≤ 54
М22×2,54039,540,5До головки50не применяется≈ 7,5
М22×2,54544,545,5До головки50не применяется≈ 7,5
М22×2,55049,550,5До головки50не применяется≈ 7,5
М22×2,55554,455,6До головки50не применяется≈ 7,5
М22×2,56059,460,6До головки50не применяется≈ 7,5
М22×2,57069,470,6До головки50не применяется≈ 7,5
М22×2,58079,480,6Частичная50≥ 17,5≤ 30
М22×2,59089,390,7Частичная50≥ 27,5≤ 40
М22×2,510099,3100,7Частичная50≥ 37,5≤ 50
М24×34039,540,5До головки54не применяется≈ 9
М24×34544,545,5До головки54не применяется≈ 9
М24×35049,550,5До головки54не применяется≈ 9
М24×35554,455,6До головки54не применяется≈ 9
М24×36059,460,6До головки54не применяется≈ 9
М24×37069,470,6До головки54не применяется≈ 9
М24×38079,480,6До головки54не применяется≈ 9
М24×39089,390,7Частичная54≥ 21≤ 36
М24×310099,3100,7Частичная54≥ 31≤ 46

* Непредпочтительный размер. Прочерк не является нулём.

Отдать в изготовление

Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».

Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.

Добавить в заявку

Сначала подготовьте и проверьте выбранное исполнение.

Документы и область проверки

DIN 7984:2009-06

М3–М24; все заполненные сочетания таблицы 1 в диапазоне длин 5–100 мм. Пустые клетки не доступны для выбора. Полные таблицы геометрии и ограничений нагрузки прочитаны; ссылочные стандарты проверяет изготовитель.

Класс точности A. Поле резьбы: 6g.

Уменьшенное сечение около головки ограничивает нагрузочную способность. Справочная минимальная разрушающая сила ниже не является допустимой рабочей нагрузкой или моментом затяжки. Для стального исполнения 8.8 в обозначении редакции 2009 указан префикс 08.8. Материал, механические свойства и покрытие заказа автоматически не назначаются. Нержавеющее исполнение: A2/A4; минимальные разрушающие силы таблицы 4 соответствуют 80% основы класса 70. Применение в сборках с невыпадающими шайбами не предусмотрено: требуется сохранить сечение под головкой.

Официальная запись документа: обозначение и статус

Размерная основа — DIN 7984:2009-06. Статус нового документа DIN 7984:2022-03 не означает проверки его размеров.

Длины за пределами заполненной таблицы и мелкие шаги требуют отдельного согласования.
