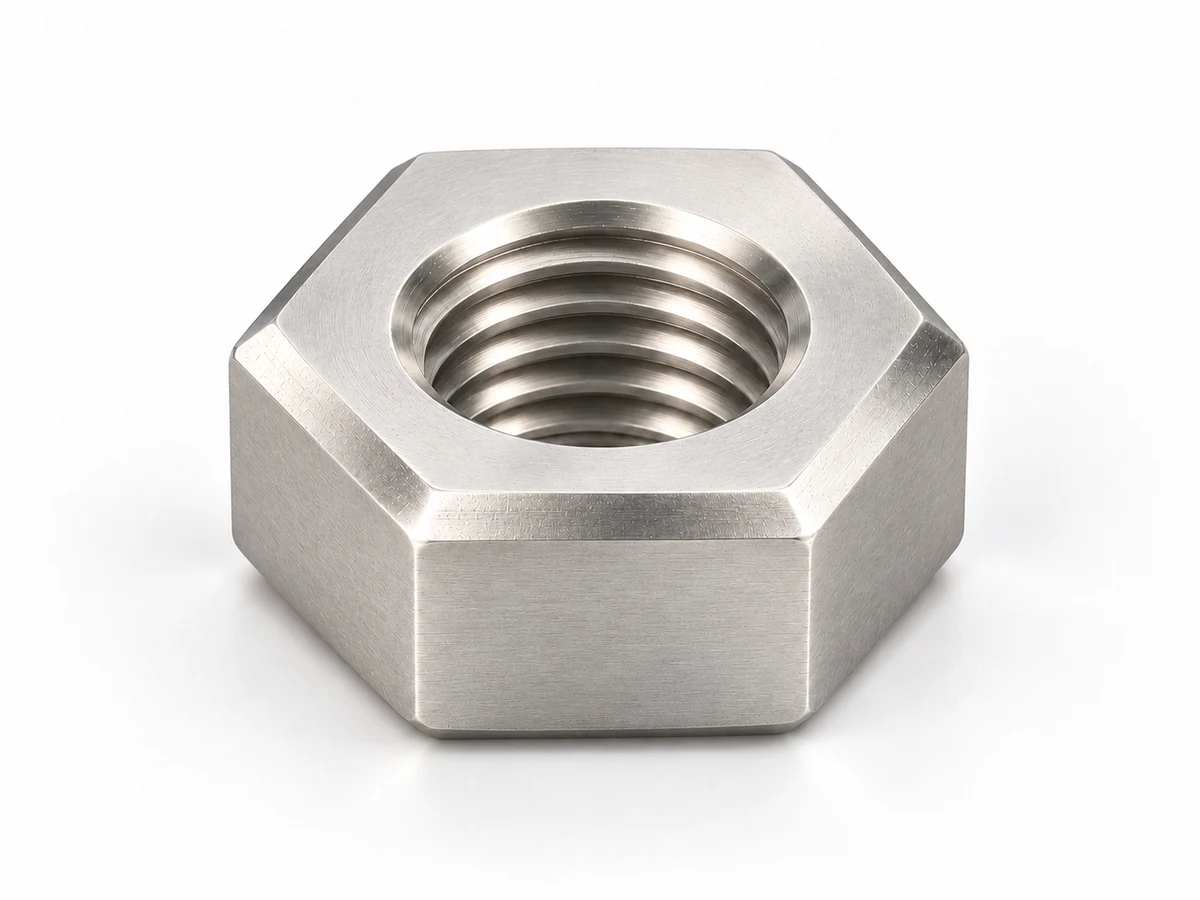

ГОСТ 22354-77 — Гайки высокопрочные класса точности В — историческая конструкция
Гайки высокопрочные класса точности В — историческая конструкция. Размеры и предусмотренные шаги приведены по собственным таблицам выбранного документа.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

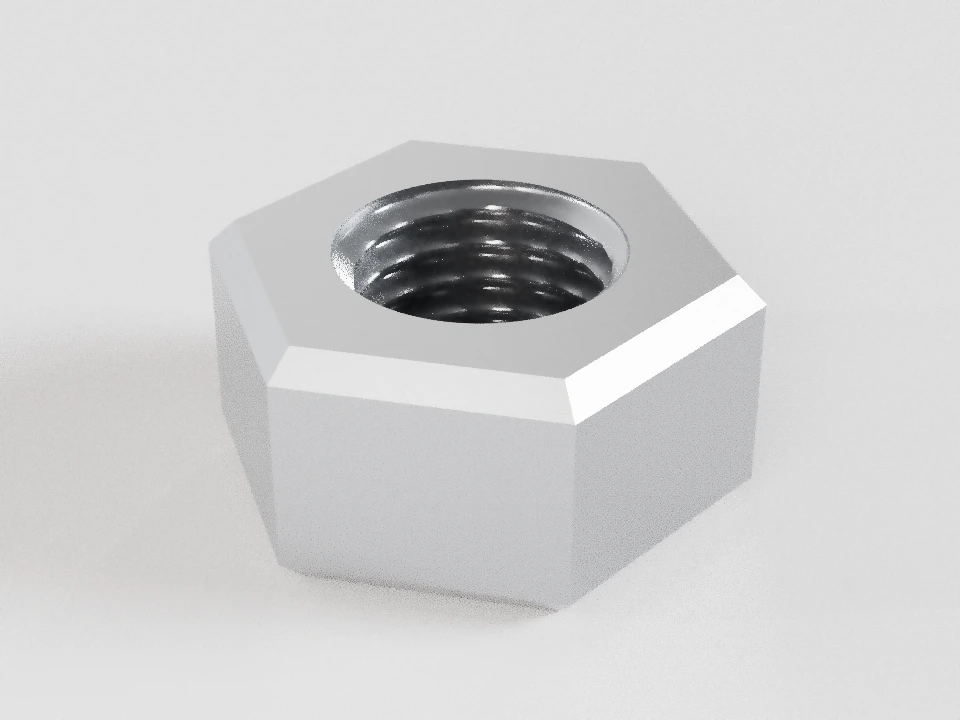

Гайка М18×2,5 (S30) ГОСТ 22354-77
Гайка М18×2,5 (S30) ГОСТ 22354-77
- Диаметр в скобках стандарта: применение не рекомендуется.
- Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
- Размерный ряд по ГОСТ 22354-77.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 18 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 22354-77; Официальное издание, 2006; изменение № 1; Чертёж; размерная таблица; пп.1–4 |
| Шаг резьбы | 2,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 22354-77; Официальное издание, 2006; изменение № 1; Чертёж; размерная таблица; пп.1–4 |
| Размер под ключ | 30 | — | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ 22354-77; Официальное издание, 2006; изменение № 1; Чертёж; размерная таблица; пп.1–4 |
| Полная высота | 16 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 22354-77; Официальное издание, 2006; изменение № 1; Чертёж; размерная таблица; пп.1–4 |
| Размер между углами | — | — | 33,3 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 22354-77; Официальное издание, 2006; изменение № 1; Чертёж; размерная таблица; пп.1–4 |
| Диаметр входа резьбы | — | — | 18 | 19,4 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 22354-77; Официальное издание, 2006; изменение № 1; Чертёж; размерная таблица; пп.1–4 |
| Диаметр опорной поверхности | — | — | 27 | 28,5 | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Прямо заданное чертежом соотношение dᵥ=(0,90…0,95)S. Нормативный. ГОСТ 22354-77; Официальное издание, 2006; изменение № 1; Чертёж; размерная таблица; пп.1–4 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 22354-77; Официальное издание, 2006; изменение № 1; Чертёж; размерная таблица; пп.1–4 |
| Включённый угол входной фаски | 120 | — | — | — | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 22354-77; Официальное издание, 2006; изменение № 1; Чертёж; размерная таблица; пп.1–4 |
| Внутренний диаметр резьбы | 15,294 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 16,376 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 18 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 22354-77; Официальное издание, 2006; изменение № 1; Чертёж; размерная таблица; пп.1–4 |
| Резьба | — | — | — | 6,3 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 22354-77; Официальное издание, 2006; изменение № 1; Чертёж; размерная таблица; пп.1–4 |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 22354-77; Официальное издание, 2006; изменение № 1; Чертёж; размерная таблица; пп.1–4 |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 22354-77; Официальное издание, 2006; изменение № 1; Чертёж; размерная таблица; пп.1–4 |
Применение
Высокопрочный болтовой комплект
Гайка исторического документа рассматривается вместе с болтом и шайбами комплекта.
Проверить документ комплекта и предусмотренные механические свойства. Историческая гайка не назначается автоматически в систему HR или HV.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 22354-77 · точность В
Официальное издание, 2006; изменение № 1
| d | Основной (крупный) P | Мелкие P | S | m | e | dₐ | dᵥ |
|---|---|---|---|---|---|---|---|
| 16 | 2 | — | 27 | 15 | ≥ 29,9 | 16…17,3 | 24,3…25,65 |
| (18) | 2,5 | — | 30 | 16 | ≥ 33,3 | 18…19,4 | 27…28,5 |
| 20 | 2,5 | — | 32 | 18 | ≥ 35 | 20…21,6 | 28,8…30,4 |
| (22) | 2,5 | — | 36 | 19 | ≥ 39,6 | 22…23,8 | 32,4…34,2 |
| 24 | 3 | — | 41 | 22 | ≥ 45,2 | 24…25,9 | 36,9…38,95 |
| (27) | 3 | — | 46 | 24 | ≥ 50,9 | 27…29,2 | 41,4…43,7 |
| 30 | 3,5 | — | 46 | 24 | ≥ 50,9 | 30…32,4 | 41,4…43,7 |
| 36 | 4 | — | 55 | 29 | ≥ 60,8 | 36…38,9 | 49,5…52,25 |
| 42 | 4,5 | — | 65 | 34 | ≥ 72,1 | 42…45,4 | 58,5…61,75 |
| 48 | 5 | — | 75 | 38 | ≥ 83,4 | 48…51,8 | 67,5…71,25 |
Выбрать строку ГОСТ 22354-77
- S
- Размер под ключ.
- m
- Полная высота.
- e
- Размер между углами.
- dₐ
- Диаметр входа резьбы.
- dᵥ
- Диаметр опорной поверхности.
Исполнения
- Две наружные фаски
Требования и конструкция
- Материал, группа механических свойств и покрытие указываются отдельно; геометрия не подтверждает возможность поставки.
- Историческая геометрия для высокопрочных болтов ГОСТ 22353. Технические требования — ГОСТ 22356; не обозначать эту гайку как HR или HV.
- В примере обозначения используется 6H; обязательное поле для всех сочетаний не выведено из примера. Подтвердить его по техническим требованиям.
- М18, М22, М27 не рекомендуются. Указание 110 в историческом примере характеризует сопряжённый болт по временному сопротивлению и не является современным классом гайки 10.
Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 15…30 | ° |
| β | Включённый угол входной фаски | 120 | ° |
| Ra | Резьба | 6,3 | мкм |
| Ra | Опора | 6,3 | мкм |
| Ra | Прочие поверхности | 12,5 | мкм |
Источник размеров: ГОСТ 22354-77, Официальное издание, 2006; изменение № 1; Чертёж; размерная таблица; пп.1–4.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М18×2,5 (S30) ГОСТ 22354-77
Начальный пример. Официальное издание, 2006; изменение № 1
