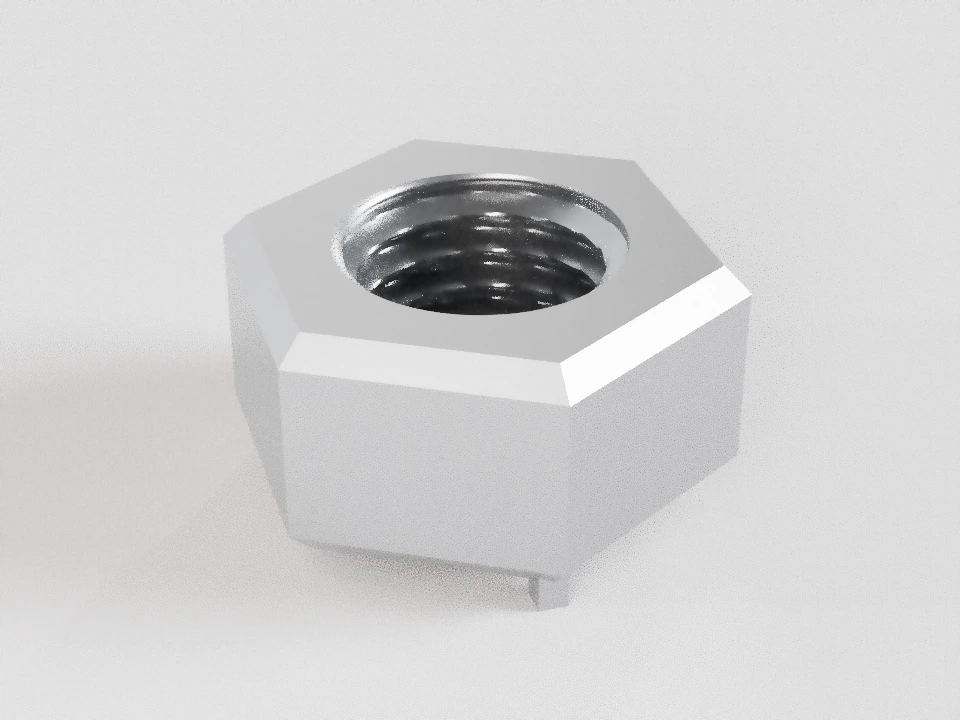

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
DIN 929 — Шестигранные приварные гайки
Для приварной гайки согласуйте материал, подготовку поверхности и соединяемую деталь. Нормативная форма не подтверждает пригодность любого покрытия к выбранному процессу сварки.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М12×1,75-6G (S19) DIN 929
Гайка М12×1,75-6G (S19) DIN 929

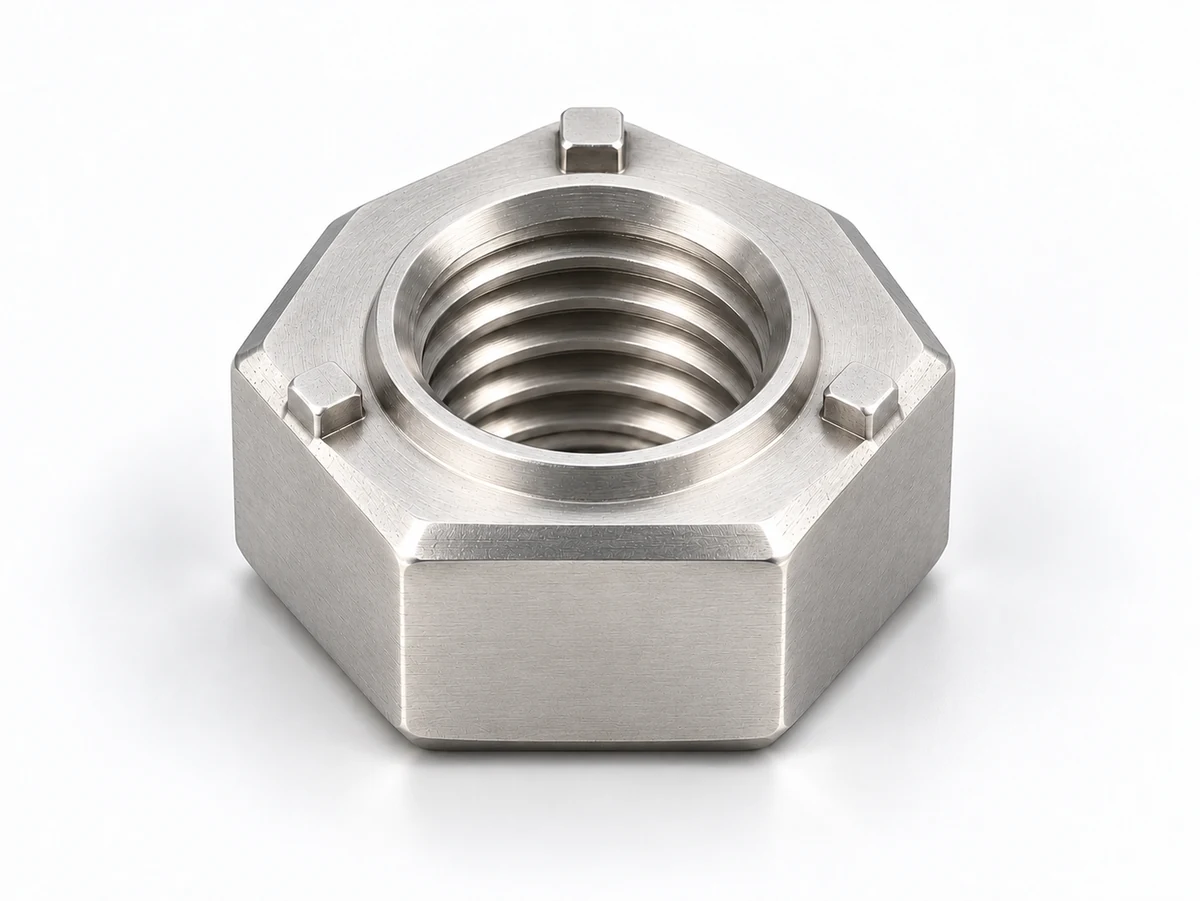

- Шестигранный корпус, три сварочных выступа и центрирующий поясок. База A — торцевая плоскость корпуса; h₁ и h₂ отсчитываются от неё. d₃ относится к отверстию ответной детали, а не к гайке.
- Размерный ряд по DIN 929.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / 6G | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Высота корпуса | 10 | h14 | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Размер под ключ | 19 | h13 | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Размер между противоположными углами | — | — | 20,91 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Ширина сварочного выступа | 1,25 | — | 0,95 | 1,55 | мм | Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Диаметр центрирующего пояска | 14,8 | d11 | — | — | мм | Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Диаметр монтажного отверстия детали | 14,8 | H13 | — | — | мм | Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Диаметр входа резьбы | — | — | — | 12,6 | мм | Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Высота сварочного выступа от базы A | 1,4 | — | 1,2 | 1,4 | мм | A Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Высота центрирующего пояска от базы A | 0,8 | — | 0,6 | 0,8 | мм | A Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Внутренний диаметр резьбы | 10,106 | 6G | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 10,863 | 6G | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 12 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
Применение
Приварная гайка
Центрирующий элемент располагают в отверстии листа, выступы обращены к поверхности соединения.
Проверить форму, толщину листа и подготовку соединения. Режим сварки и прочность шва задаются технологией.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 929 · точность А
DIN 929:2000-01
| d | Основной (крупный) P | Мелкие P | m | S | e | b | d₂ | d₃ | d₄ | h₁ | h₂ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 0,5 | — | 3 | 7,5 | ≥ 8,15 | 0,8 [0,6…1] | 4,5 | 4,5 | ≤ 3,15 | 0,55 [0,45…0,55] | 0,25 [0,15…0,25] |
| 4 | 0,7 | — | 3,5 | 9 | ≥ 9,83 | 0,8 [0,6…1] | 6 | 6 | ≤ 4,2 | 0,65 [0,55…0,65] | 0,35 [0,25…0,35] |
| 5 | 0,8 | — | 4 | 10 | ≥ 10,95 | 0,8 [0,6…1] | 7 | 7 | ≤ 5,25 | 0,7 [0,6…0,7] | 0,4 [0,3…0,4] |
| 6 | 1 | — | 5 | 11 | ≥ 12,02 | 0,9 [0,68…1,12] | 8 | 8 | ≤ 6,3 | 0,75 [0,6…0,75] | 0,4 [0,25…0,4] |
| 8 | 1,25 | 1 | 6,5 | 14 | ≥ 15,38 | 1 [0,75…1,25] | 10,5 | 10,5 | ≤ 8,4 | 0,9 [0,75…0,9] | 0,5 [0,35…0,5] |
| 10 | 1,5 | 1,25, 1 | 8 | 17 | ≥ 18,74 | 1,25 [0,95…1,55] | 12,5 | 12,5 | ≤ 10,5 | 1,15 [0,95…1,15] | 0,65 [0,45…0,65] |
| 12 | 1,75 | 1,25, 1,5 | 10 | 19 | ≥ 20,91 | 1,25 [0,95…1,55] | 14,8 | 14,8 | ≤ 12,6 | 1,4 [1,2…1,4] | 0,8 [0,6…0,8] |
| 14 | 2 | 1,5 | 11 | 22 | ≥ 24,27 | 1,5 [1,1…1,9] | 16,8 | 16,8 | ≤ 14,7 | 1,8 [1,6…1,8] | 1 [0,8…1] |
| 16 | 2 | 1,5 | 13 | 24 | ≥ 26,51 | 1,5 [1,1…1,9] | 18,8 | 18,8 | ≤ 16,8 | 1,8 [1,6…1,8] | 1 [0,8…1] |
Выбрать строку DIN 929
- m
- Высота корпуса.
- S
- Размер под ключ.
- e
- Размер между противоположными углами.
- b
- Ширина сварочного выступа.
- d₂
- Диаметр центрирующего пояска.
- d₃
- Диаметр монтажного отверстия детали.
- d₄
- Диаметр входа резьбы.
- h₁
- Высота сварочного выступа от базы A.
- h₂
- Высота центрирующего пояска от базы A.
Исполнения
- Основное исполнение
Требования и конструкция
- Поле резьбы 6G; пределы 6H не применяются. Метрический ряд отделён от специальных вариантов 7/16–20 UNF.
- Сталь с массовой долей углерода не более 0,25%; конкретную марку и покрытие согласуют с технологией сварки.
- Режим сварки, толщина листа и допустимая нагрузка соединения не выводятся из размерной схемы.
Шестигранный корпус, три сварочных выступа и центрирующий поясок. База A — торцевая плоскость корпуса; h₁ и h₂ отсчитываются от неё. d₃ относится к отверстию ответной детали, а не к гайке.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: DIN 929, DIN 929:2000-01; Размерная таблица и конструктивная схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М12×1,75-6G (S19) DIN 929
Начальный пример. DIN 929:2000-01
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 12 | M / 6G | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Шаг резьбы | 1,75 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Высота корпуса | 10 | h14 | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Размер под ключ | 19 | h13 | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Размер между противоположными углами | — | — | 20,91 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Ширина сварочного выступа | 1,25 | — | 0,95 | 1,55 | мм | Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Диаметр центрирующего пояска | 14,8 | d11 | — | — | мм | Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Диаметр монтажного отверстия детали | 14,8 | H13 | — | — | мм | Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Диаметр входа резьбы | — | — | — | 12,6 | мм | Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Высота сварочного выступа от базы A | 1,4 | — | 1,2 | 1,4 | мм | A Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Высота центрирующего пояска от базы A | 0,8 | — | 0,6 | 0,8 | мм | A Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
| Внутренний диаметр резьбы | 10,106 | 6G | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 10,863 | 6G | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 12 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 929; DIN 929:2000-01; Размерная таблица и конструктивная схема |
