ГОСТ Р ИСО 8746-93
- A · фаска на входном конце · 125–245 HV
- B · направляющий конец · 125–245 HV

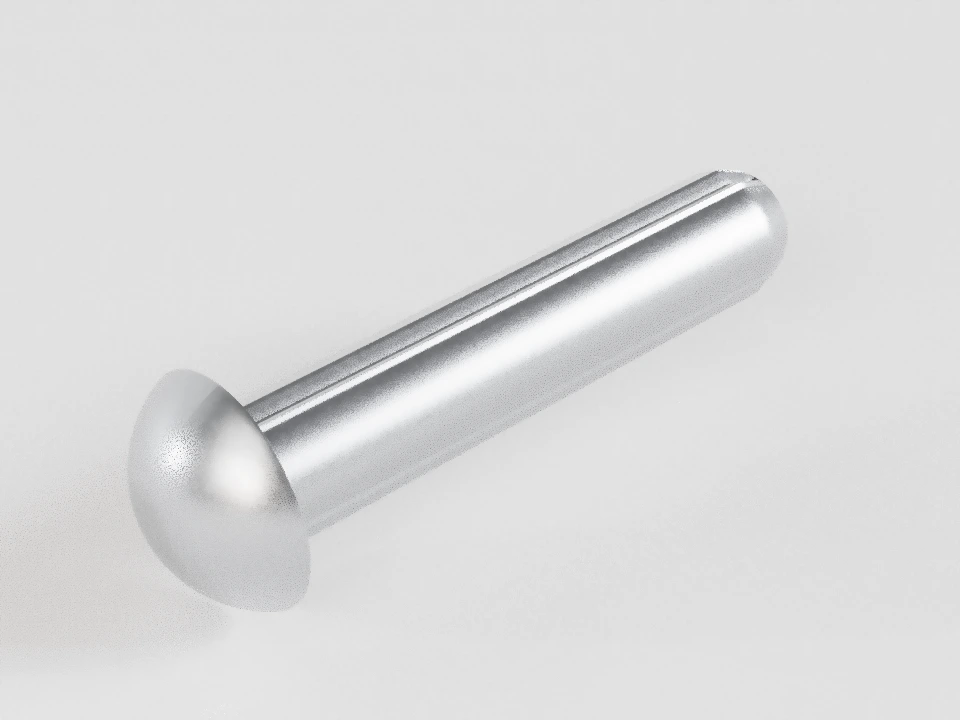

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Карточка стандарта / Штифты
ГОСТ Р ИСО 8746-93 Насечённые штифты с полукруглой головкой
Насечённые штифты с полукруглой головкой. Отдельные таблицы ГОСТ Р ИСО и исторической редакции ISO 1997.
Статус документа и изменения
Применение стандарта в РФ
Статус документа в фонде: Действует.
Действует по карточке Росстандарта. Отдельного указания о применении другого документа в РФ в просмотренной карточке нет.
Проверка источника статуса: 2026-10-13. Росстандарт ↗
Геометрия и исполнение
Выбрать штифт
Перетаскивайте увеличенный чертёж; стрелки перемещают вид. Нажмите размер на чертеже или в таблице, чтобы подсветить его. Размеры в миллиметрах, если не указано иное.
| Параметр | Номинал / пределы | Условие |
|---|
Материал, обработка и контроль
Работа в узле
Схема узла объясняет принцип действия. Посадку, прочность и способ закрепления проверяют для конкретного соединения. Движение включается только кнопками.
Подобрать по измеренному образцу
Пустое поле — неизвестный размер. Все введённые размеры должны относиться к одному варианту. Погрешность измерения ±u не заменяет допуск.
Для конуса d измеряют у малого основания рабочей конической части, dₖ — у большого; Для двух промежуточных сечений заполните все четыре поля D₁, D₂, x₁, L₁₂. Сечения должны лежать на гладком конусе вне фасок, сферы, резьбы и разреза. x₁ отсчитывают от теоретического малого основания вдоль оси; второе сечение расположено ближе к большому основанию. Пересчёт по идеальному конусу 1:50 не подтверждает допуск его угла. Материал, твёрдость и состояние обработки из размеров не определяются.
Редактируемое задание для производства
Это локальный проект задания. Кнопка печати открывает стандартный диалог браузера. При изменении размеров соответствие исходному стандарту не заявляется.
Краткие сведения основного документа
Нормативная геометрия
Стандарт предусматривает
- Конструкция
- Насечённые штифты с полукруглой головкой
ГОСТ Р ИСО 8746-93. Проверка содержания: проверена только часть. Самостоятельно прочитанная матрица ГОСТ Р ИСО 8746-93. Размеры головки и база длины разделены; приблизительные концы не превращены в точные размеры.
Область документа подтверждена в указанном объёме. Геометрия конкретного изделия требует проверки; размерная таблица пока не опубликована.
Допустимые сочетания размеров
ГОСТ Р ИСО 8746-93 · все сочетания d × l (80)
Самостоятельно прочитанная матрица ГОСТ Р ИСО 8746-93. Размеры головки и база длины разделены; приблизительные концы не превращены в точные размеры.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 1,4 | |
| 1,6 | |
| 2 | |
| 2,5 | |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 16 | |
| 20 |
ISO 8746:1997 · все сочетания d × l (80)
Самостоятельно прочитанная матрица ISO 8746:1997. Размеры головки и база длины разделены; приблизительные концы не превращены в точные размеры.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 1,4 | |
| 1,6 | |
| 2 | |
| 2,5 | |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 16 | |
| 20 |
Исполнения и обработка
ISO 8746:1997
- A · фаска на входном конце · 125–245 HV30
- B · направляющий конец · 125–245 HV30
Связанные стандарты и различия
| Документ | Диаметры / сочетания d × l | Исполнения | Особенности |
|---|---|---|---|
| ГОСТ Р ИСО 8746-93 | 13 / 80 | A · фаска на входном конце; B · направляющий конец | Головка ограничивает проход детали; её форма определяет подготовку накладки. |
| ISO 8746:1997 | 13 / 80 | A · фаска на входном конце; B · направляющий конец | Головка ограничивает проход детали; её форма определяет подготовку накладки. |
- DIN 1476
Собственная полная размерная таблица и технические условия DIN 1476 в проверенном комплекте отсутствуют. Таблицы производителя не выданы за полный текст стандарта. Нормативные сочетания и численные допуски этой ветви не заявляются. Выберите соседний документ явно либо укажите DIN 1476 в заявке и приложите чертёж по электронной почте.
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, наличие резьбы, поля допуска, класс точности и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Материал, прочность, покрытие и дополнительные операции согласуются по техническому заданию. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Допуски и посадки ↗Покрытия и обозначения ↗Материал и условия эксплуатации ↗Доработка и чертежи ↗Памятка для подготовки заявки ↗
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ Р ИСО 8746-93. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Рис. 1, таблица 1 целиком; требования таблицы 2, применение и обозначение. Проверено: 2026-10-13. Нормативный документ ↗
- ISO 8746:1997. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Рис. 1, таблица 1 целиком; требования таблицы 2, применение и обозначение. Проверено: 2026-10-13. Нормативный документ ↗
- ГОСТ 25346-89. Численные пределы только прочитанных полей и диапазонов. Таблица 1: IT6, IT8–IT15 до 500 мм; h / H / js по положению относительно нулевой линии. IT14 и выше не применены при d≤1 мм. Проверено: 2026-10-13. Нормативный документ ↗
- ISO 286-2:1988. Численные пределы только прочитанных полей и диапазонов. Таблица 1, с. 4: IT6, IT8–IT15 до 500 мм; схема полей валов с. 2. IT14 и выше не применены при d≤1 мм. Проверено: 2026-10-13. Нормативный документ ↗
- ISO: статус ISO 8746:1997. ISO 8746:1997 отозван. Официальный каталог ISO указывает новую редакцию ISO 8746:2025. Размеры этой ветви относятся только к изданию 1997 года; перенос на новую редакцию и взаимозаменяемость не заявляются. Применимость в РФ отдельно не подтверждена. Status / Life cycle / New version available Проверено: 2026-10-13. Росстандарт: запись реестра ↗
Что ещё требует проверки
- Для других материалов расширенный диаметр согласуется отдельно.
- Строка l=6: противоречивый нижний предел в доступной копии (6,7 > 6,3); численная проверка этого предела недоступна.
