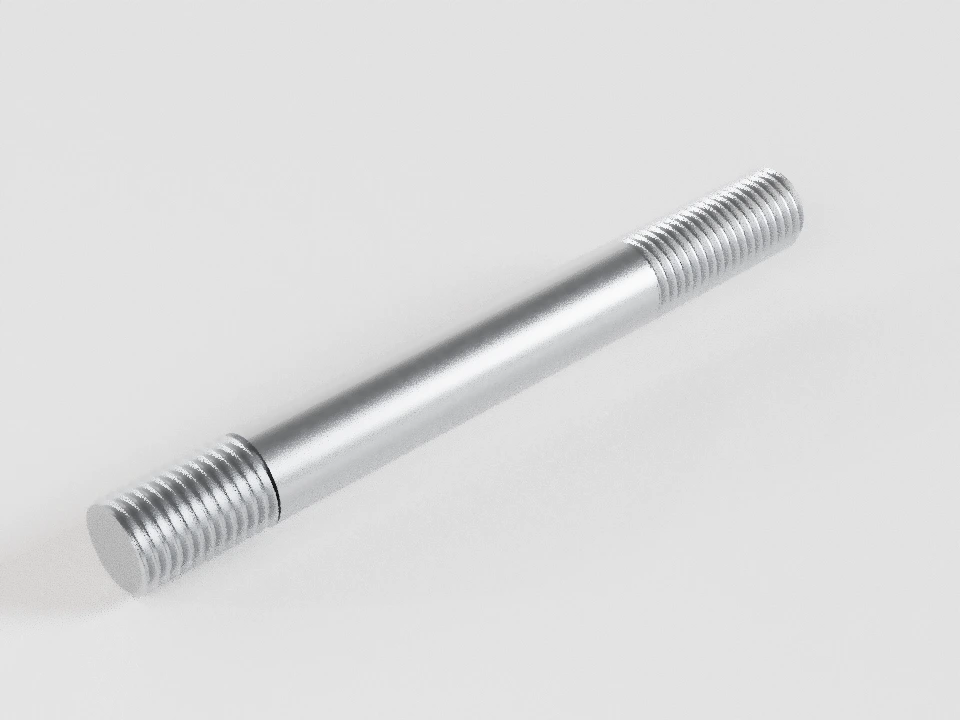

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Шпильки · геометрия и контроль
ГОСТ 22036-76
Шпильки с ввинчиваемым концом 1,6d, класс точности В
Длина l не включает ввинчиваемый конец b₁. Общая длина по номиналам: l + b₁.
Выбрать геометрию
Исходный пример М16×120, исполнение 1; выбор для просмотра.
P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
- Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.
| Параметр | Значение | Основание |
|---|---|---|
| d / P, мм | 16 / 2 | Табл.1 |
| l, мм | 120; без ввинчиваемого конца | Чертёж, табл.2 |
| b₁, мм | 25 | Табл.1 |
| b, мм | 38 | Табл.2 |
| Lобщ по номиналам, мм | 145 | Расчёт l + b₁ |
| Масса 1000 шт., кг | 213,3 | Приложение 1; сталь, основной (крупный) шаг |
Полная матрица размеров
X — b = l − 0,5d − 2P; — — сочетание не задано. Число — табличный b. Скобки — применять не рекомендуется, но не запрещено. Масса не расширяет матрицу. Выберите ячейку; стрелки перемещают фокус, Enter выбирает.
| l ↓ / d → | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 12 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 14 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||
| 16 | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| (18) | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 20 | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| (22) | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 25 | — | — | — | — | — | — | — | — | — | — | ||||||||||
| (28) | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 30 | — | — | — | — | — | — | — | — | — | — | ||||||||||
| (32) | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 35 | — | — | — | — | — | — | — | — | ||||||||||||
| (38) | — | — | — | — | — | — | — | — | ||||||||||||
| 40 | — | — | — | — | — | — | — | |||||||||||||
| (42) | — | — | — | — | — | — | — | |||||||||||||
| 45 | — | — | — | — | — | |||||||||||||||
| (48) | — | — | — | — | — | |||||||||||||||
| 50 | — | — | — | — | — | |||||||||||||||
| 55 | — | — | — | — | ||||||||||||||||
| 60 | — | — | — | |||||||||||||||||
| 65 | — | — | — | |||||||||||||||||
| 70 | — | — | ||||||||||||||||||
| 75 | — | — | ||||||||||||||||||
| 80 | ||||||||||||||||||||
| 85 | — | |||||||||||||||||||
| 90 | — | |||||||||||||||||||
| (95) | — | |||||||||||||||||||
| 100 | — | |||||||||||||||||||
| (105) | — | |||||||||||||||||||
| 110 | — | |||||||||||||||||||
| (115) | — | |||||||||||||||||||
| 120 | — | |||||||||||||||||||
| 130 | — | |||||||||||||||||||
| 140 | — | |||||||||||||||||||
| 150 | — | |||||||||||||||||||
| 160 | — | |||||||||||||||||||
| 170 | — | — | — | — | — | — | ||||||||||||||
| 180 | — | — | — | — | — | — | ||||||||||||||
| 190 | — | — | — | — | — | — | ||||||||||||||
| 200 | — | — | — | — | — | — | ||||||||||||||
| 220 | — | — | — | — | — | — | — | — | ||||||||||||
| 240 | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 260 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||
| 280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
Все диаметры, шаги и b₁ — таблица 1
| d | P основной (крупный) | P мелкий | d₁ | b₁ |
|---|---|---|---|---|
| 2 | 0,4 | — | 2 | 3,2 |
| 2,5 | 0,45 | — | 2,5 | 4 |
| 3 | 0,5 | — | 3 | 5 |
| 4 | 0,7 | — | 4 | 6,5 |
| 5 | 0,8 | — | 5 | 8 |
| 6 | 1 | — | 6 | 10 |
| 8 | 1,25 | 1 | 8 | 14 |
| 10 | 1,5 | 1,25 | 10 | 16 |
| 12 | 1,75 | 1,25 | 12 | 20 |
| (14) | 2 | 1,5 | 14 | 22 |
| 16 | 2 | 1,5 | 16 | 25 |
| (18) | 2,5 | 1,5 | 18 | 28 |
| 20 | 2,5 | 1,5 | 20 | 32 |
| (22) | 2,5 | 1,5 | 22 | 35 |
| 24 | 3 | 2 | 24 | 38 |
| (27) | 3 | 2 | 27 | 42 |
| 30 | 3,5 | 2 | 30 | 48 |
| 36 | 4 | 3 | 36 | 56 |
| 42 | 4,5 | 3 | 42 | 68 |
| 48 | 5 | 3 | 48 | 76 |
Схемы обоих исполнений
P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
- Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.
P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
- Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.
Сравнить шпильки семейства
До трёх стандартов. Только точные табличные сочетания; ближайшие размеры не подставляются. Сравнение не подтверждает взаимозаменяемость.
Для сравнения выбранного размера включите JavaScript.
Допуски, переходы и контроль
Две разные длины
l отсчитывают от границы ввинчиваемого конца до гаечного торца. b₁ берут из таблицы 1. Lобщ = l + b₁ — расчётная номинальная длина между торцами, отдельной строки сортамента нет. Пределы l и b₁ приведены раздельно; допуск общей длины без анализа размерной цепи не назначается. l − b — расстояние между границами полной резьбы, не точная длина гладкого цилиндра: сбеги не вычтены.
Источник: Чертёж и табл.1–2
Что означает X
Только в ячейках X: b = l − 0,5d − 2P. Это не сплошная резьба из ГОСТ 22042/22043. При разных шагах на концах примечание не уточняет, какой P подставлять; численное b для такого случая не выдаётся без согласования. Числовые ячейки и прочерки формулой не заменяются.
Источник: Табл.2, прим.2
Шаг и допуск каждого конца
Разрешены основной (крупный) и мелкий шаг на обоих концах и оба сочетания разных шагов. Базовое поле наружной резьбы 6g определяется ссылочными требованиями ГОСТ 1759.1, а класс А/В относится к точности изделия. Ввинчиваемая резьба с натягом по ГОСТ 4608-81 требует соглашения; сортировочную группу маркируют на гаечном торце. Выбранное заказчиком поле, включая 8g, сохраняется как отдельное требование и не объявляется автоматически нормативным.
Источник: Пп.1, 3, 6 с изменением №4
Исполнения и диаметр стержня
Исполнение 1: d₁ = d, h13 для А / h14 для В. Исполнение 2: d₂ приблизительно равен среднему диаметру резьбы. d − 0,649519053P показывает базовый средний диаметр, но не задаёт точный допуск. При разных P правило выбора единственного d₂ в рассмотренном тексте не установлено; требуется уточнить чертёж. Накатывание без редуцирования — отдельное технологическое условие по ГОСТ 19256, не автоматическое свойство исполнения 2.
Источник: Табл.2, п.13; чертёж основного стандарта
Предельные размеры и контроль
l: js15 (А), js17 (В). b₁: js16 (А), js17 (В). b: 0…+2P гаечного конца; для смешанного шага и X сначала нужно определить номинал b. Соосность осей концов: диаметральный допуск 2IT13 (А), 2IT14 (В) по номинальному d. База — только гладкая либо только резьбовая поверхность длиной d; при коротком гладком участке допускается уменьшение базы до 3P. Условные неуказанные отклонения не заменяют явные.
Источник: Табл.2, п.13; примечания; приложение
Переходы и выход резьбы
Сбег x и недорез a выбирают для шага соответствующего конца. Нормальный недорез — класс А, длинный — В; короткий допускается при технической необходимости. Проточка не предполагается автоматически. Числа проточки применяют лишь при наличии такого условия на чертеже; размеры фаски и угол не назначаются по внешнему виду схемы.
Источник: Табл.1, примечания; черт.1–6
Измерение длины и резьбы
Длину контролируют по обозначенным на нормативном чертеже базам. Контроль длины полной резьбы учитывает требования стандарта к резьбовым калибрам и измерению на концах; видимая линия сбега не заменяет базу измерения. Схема на странице условная, не рабочий чертёж.
Источник: Пп.3.7–3.8, 3.12
Сбег, недорез, нормальная проточка
Размеры ниже относятся к выбранному шагу, а наличие проточки и вид выхода требуют выбора условия. d_g = d − Δ; d_g: h12 при d ≤ 3, иначе h13. r — радиус проточки.
| P | x норм. max | x корот. max | a норм. max | a корот. max | a длин. max | Δ для d_g | g₁ min | g₂ max | r |
|---|---|---|---|---|---|---|---|---|---|
| 0,4 | 1 | 0,5 | 1,2 | 0,8 | 1,6 | 0,7 | 0,6 | 1,2 | 0,2 |
| 0,45 | 1,1 | 0,6 | 1,35 | 0,9 | 1,8 | 0,7 | 0,7 | 1,35 | 0,2 |
| 0,5 | 1,25 | 0,7 | 1,5 | 1 | 2 | 0,8 | 0,8 | 1,5 | 0,2 |
| 0,7 | 1,75 | 0,9 | 2,1 | 1,4 | 2,8 | 1,1 | 1,1 | 2,1 | 0,4 |
| 0,8 | 2 | 1 | 2,4 | 1,6 | 3,2 | 1,3 | 1,3 | 2,4 | 0,4 |
| 1 | 2,5 | 1,25 | 3 | 2 | 4 | 1,6 | 1,6 | 3 | 0,6 |
| 1,25 | 3,2 | 1,6 | 3,75 | 2,5 | 5 | 2 | 2 | 3,75 | 0,6 |
| 1,5 | 3,8 | 1,9 | 4,5 | 3 | 6 | 2,3 | 2,5 | 4,5 | 0,8 |
| 1,75 | 4,3 | 2,2 | 5,25 | 3,5 | 7 | 2,6 | 3 | 5,25 | 1 |
| 2 | 5 | 2,5 | 6 | 4 | 8 | 3 | 3,4 | 6 | 1 |
| 2,5 | 6,3 | 3,2 | 7,5 | 5 | 10 | 3,6 | 4,4 | 7,5 | 1,2 |
| 3 | 7,5 | 3,8 | 9 | 6 | 12 | 4,4 | 5,2 | 9 | 1,6 |
| 3,5 | 9 | 4,5 | 10,5 | 7 | 14 | 5 | 6,2 | 10,5 | 1,6 |
| 4 | 10 | 5 | 12 | 8 | 16 | 5,7 | 7 | 12 | 2 |
| 4,5 | 11 | 5,5 | 13,5 | 9 | 18 | 6,4 | 8 | 13,5 | 2 |
| 5 | 12,5 | 6,3 | 15 | 10 | 20 | 7 | 9 | 15 | 2,5 |
Альтернативные проточки: узкая и широкая
| P | Узкая g₁ min | Узкая g₂ max | Широкая g₁ min | Широкая g₂ max |
|---|---|---|---|---|
| 0,4 | 0,5 | 1 | 0,8 | 1,4 |
| 0,45 | 0,5 | 1,1 | 1 | 1,6 |
| 0,5 | 0,5 | 1,25 | 1,1 | 1,75 |
| 0,7 | 0,8 | 1,75 | 1,5 | 2,45 |
| 0,8 | 0,9 | 2 | 1,7 | 2,8 |
| 1 | 1,1 | 2,5 | 2,1 | 3,5 |
| 1,25 | 1,5 | 3,2 | 2,7 | 4,4 |
| 1,5 | 1,8 | 3,8 | 3,2 | 5,2 |
| 1,75 | 2,1 | 4,3 | 3,9 | 6,1 |
| 2 | 2,5 | 5 | 4,5 | 7 |
| 2,5 | 3,2 | 6,3 | 5,6 | 8,7 |
| 3 | 3,7 | 7,5 | 6,7 | 10,5 |
| 3,5 | 4,7 | 9 | 7,7 | 12 |
| 4 | 5 | 10 | 9 | 14 |
| 4,5 | 5,5 | 11 | 10,5 | 16 |
| 5 | 6,5 | 12,5 | 11,5 | 17,5 |
Стержни под накатывание без редуцирования — условная таблица 6g
Эти номиналы и отклонения применяются при указанном технологическом условии, а не назначаются автоматически любому исполнению 2. Издание ГОСТ 19256-73, 1974.
| d | P | Номинал | Нижнее откл. | Верхнее откл. | Предел min | Предел max |
|---|---|---|---|---|---|---|
| 2 | 0,4 | 1,71 | -0,04 | 0 | 1,67 | 1,71 |
| 2,5 | 0,45 | 2,18 | -0,05 | 0 | 2,13 | 2,18 |
| 3 | 0,5 | 2,65 | -0,05 | 0 | 2,6 | 2,65 |
| 4 | 0,7 | 3,52 | -0,06 | 0 | 3,46 | 3,52 |
| 5 | 0,8 | 4,45 | -0,06 | 0 | 4,39 | 4,45 |
| 6 | 1 | 5,32 | -0,07 | 0 | 5,25 | 5,32 |
| 8 | 1,25 | 7,15 | -0,07 | 0 | 7,08 | 7,15 |
| 10 | 1,5 | 8,99 | -0,08 | 0 | 8,91 | 8,99 |
| 12 | 1,75 | 10,83 | -0,09 | 0 | 10,74 | 10,83 |
| 14 | 2 | 12,66 | -0,1 | 0 | 12,56 | 12,66 |
| 16 | 2 | 14,66 | -0,1 | 0 | 14,56 | 14,66 |
| 18 | 2,5 | 16,31 | -0,1 | 0 | 16,21 | 16,31 |
| 20 | 2,5 | 18,31 | -0,1 | 0 | 18,21 | 18,31 |
| 22 | 2,5 | 20,31 | -0,1 | 0 | 20,21 | 20,31 |
| 24 | 3 | 22 | -0,13 | 0 | 21,87 | 22 |
| 27 | 3 | 25 | -0,13 | 0 | 24,87 | 25 |
| 30 | 3,5 | 27,68 | -0,13 | 0 | 27,55 | 27,68 |
| 36 | 4 | 33,35 | -0,13 | 0 | 33,22 | 33,35 |
| 42 | 4,5 | 39,05 | -0,14 | 0 | 38,91 | 39,05 |
| 48 | 5 | 44,7 | -0,15 | 0 | 44,55 | 44,7 |
| 8 | 1 | 7,28 | -0,07 | 0 | 7,21 | 7,28 |
| 10 | 1,25 | 9,11 | -0,07 | 0 | 9,04 | 9,11 |
| 12 | 1,25 | 11,11 | -0,08 | 0 | 11,03 | 11,11 |
| 14 | 1,5 | 12,98 | -0,09 | 0 | 12,89 | 12,98 |
| 16 | 1,5 | 14,98 | -0,09 | 0 | 14,89 | 14,98 |
| 18 | 1,5 | 16,98 | -0,09 | 0 | 16,89 | 16,98 |
| 20 | 1,5 | 18,98 | -0,09 | 0 | 18,89 | 18,98 |
| 22 | 1,5 | 20,98 | -0,09 | 0 | 20,89 | 20,98 |
| 24 | 2 | 22,66 | -0,11 | 0 | 22,55 | 22,66 |
| 27 | 2 | 25,66 | -0,11 | 0 | 25,55 | 25,66 |
| 30 | 2 | 28,67 | -0,11 | 0 | 28,56 | 28,67 |
| 36 | 3 | 33,98 | -0,13 | 0 | 33,85 | 33,98 |
| 42 | 3 | 39 | -0,13 | 0 | 38,87 | 39 |
| 48 | 3 | 45,99 | -0,14 | 0 | 45,85 | 45,99 |
Численные IT и неуказанные отклонения
Интервалы: свыше нижней границы до верхней включительно. IT здесь в миллиметрах. h: −IT…0; js: −IT/2…+IT/2.
| Свыше | До включ. | IT12 | IT13 | IT14 | IT15 | IT16 | IT17 |
|---|---|---|---|---|---|---|---|
| 0 | 3 | 0,1 | 0,14 | 0,25 | 0,4 | 0,6 | 1 |
| 3 | 6 | 0,12 | 0,18 | 0,3 | 0,48 | 0,75 | 1,2 |
| 6 | 10 | 0,15 | 0,22 | 0,36 | 0,58 | 0,9 | 1,5 |
| 10 | 18 | 0,18 | 0,27 | 0,43 | 0,7 | 1,1 | 1,8 |
| 18 | 30 | 0,21 | 0,33 | 0,52 | 0,84 | 1,3 | 2,1 |
| 30 | 50 | 0,25 | 0,39 | 0,62 | 1 | 1,6 | 2,5 |
| 50 | 80 | 0,3 | 0,46 | 0,74 | 1,2 | 1,9 | 3 |
| 80 | 120 | 0,35 | 0,54 | 0,87 | 1,4 | 2,2 | 3,5 |
| 120 | 180 | 0,4 | 0,63 | 1 | 1,6 | 2,5 | 4 |
| 180 | 250 | 0,46 | 0,72 | 1,15 | 1,85 | 2,9 | 4,6 |
| 250 | 315 | 0,52 | 0,81 | 1,3 | 2,1 | 3,2 | 5,2 |
| 315 | 400 | 0,57 | 0,89 | 1,4 | 2,3 | 3,6 | 5,7 |
| 400 | 500 | 0,63 | 0,97 | 1,55 | 2,5 | 4 | 6,3 |
Неуказанные линейные размеры — средний класс
| Свыше | До включ. | ±t₂/2 | t₂ (односторонний) |
|---|---|---|---|
| 0,5 | 3 | 0,1 | 0,2 |
| 3 | 6 | 0,1 | 0,2 |
| 6 | 30 | 0,2 | 0,4 |
| 30 | 120 | 0,3 | 0,6 |
| 120 | 315 | 0,5 | 1 |
| 315 | 1000 | 0,8 | 1,6 |
Неуказанные отклонения фасок и радиусов
| Нижняя граница | До включ. | Отклонение ± |
|---|---|---|
| 0,3 | 1 | 0,1 |
| 1 | 3 | 0,2 |
| 3 | 6 | 0,3 |
| 6 | 30 | 0,5 |
| 30 | 120 | 1 |
| 120 | 315 | 2 |
| 315 | 1000 | 4 |
| Меньшая сторона свыше, мм | До включ., мм | Отклонение ±, угл. мин |
|---|---|---|
| 0 | 10 | 60 |
| 10 | 40 | 30 |
| 40 | 160 | 20 |
| 160 | 630 | 10 |
| 630 | 2500 | 5 |
Неуказанное торцовое биение — выбор по условиям
Интервал определяется диаметром торца, столбец — квалитетом осевого размера, определяющего положение торца. При нескольких определяющих размерах берут более точный. База по п.4.3. Таблица не отменяет явно нормированную соосность концов.
| d свыше | До включ. | IT12 и точнее | IT13–14 | IT15–16 | IT17 |
|---|---|---|---|---|---|
| 0 | 10 | 0,025 | 0,04 | 0,1 | 0,16 |
| 10 | 16 | 0,03 | 0,05 | 0,12 | 0,2 |
| 16 | 25 | 0,04 | 0,06 | 0,16 | 0,25 |
| 25 | 40 | 0,05 | 0,08 | 0,2 | 0,3 |
| 40 | 63 | 0,06 | 0,1 | 0,25 | 0,4 |
Неуказанное радиальное биение — выбор по условиям
Берут больший диаметр рассматриваемого и базового элементов и более грубый квалитет их диаметров; база по п.4.3. Значения не подменяют явно заданную соосность концов 2IT13 / 2IT14.
| Диаметр свыше | До включ. | IT12 и точнее | IT13–14 | IT15–16 | IT17 |
|---|---|---|---|---|---|
| 0 | 3 | 0,05 | 0,12 | 0,2 | 0,3 |
| 3 | 10 | 0,06 | 0,16 | 0,25 | 0,4 |
| 10 | 18 | 0,08 | 0,2 | 0,3 | 0,5 |
| 18 | 30 | 0,1 | 0,25 | 0,4 | 0,6 |
| 30 | 50 | 0,12 | 0,3 | 0,5 | 0,8 |
Справочная масса
Справочная теоретическая масса 1000 стальных шпилек с основным (крупным) шагом, кг, по приложению соответствующего исполнения. Прочерк — масса в издании не указана. На мелкий или смешанный шаг значения не переносятся. Напечатанная масса не расширяет матрицу допустимых d×l. Коэффициенты приложения для иных материалов: алюминиевый сплав 0,356; бронза 0,970; латунь 1,080. Фактическая масса партии может отличаться.
Звёздочкой отмечены расхождения печатных значений; пояснения ниже. Эти значения сохранены по печатным страницам, а не исправлены по формуле. Это справочные значения; точную массу отгрузки уточняют.
Исполнение 1 — полное приложение (45 строки)
| l / d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 0,258 | 0,438 | 0,685 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 12 | 0,308 | 0,511 | 0,796 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 14 | 0,344 | 0,571 | 0,873 | 1,653 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 16 | 0,393 | 0,641 | 0,972 | 1,828 | 3,095 | 4,773 | 9,852 * | 16,53 | — | — | — | — | — | — | — | — | — | — | — | — |
| (18) | 0,443 | 0,721 | 1,083 | 1,983 | 3,342 | 5,126 | 10,49 | 17,54 | — | — | — | — | — | — | — | — | — | — | — | — |
| 20 | 0,495 | 0,801 | 1,194 | 2,181 | 3,59 | 5,479 | 11,14 | 18,54 | — | — | — | — | — | — | — | — | — | — | — | — |
| (22) | 0,545 | 0,88 | 1,31 | 2,378 | 3,89 | 5,919 | 11,93 | 19,77 | — | — | — | — | — | — | — | — | — | — | — | — |
| 25 | 0,615 | 0,991 | 1,47 | 2,669 | 4,26 | 6,492 | 12,96 | 21,4 | 33,87 | 48,24 | — | — | — | — | — | — | — | — | — | — |
| (28) | 0,685 | 1,111 | 1,64 | 2,969 | 4,77 | 7,142 | 13,99 | 23,02 | 36,2 | 51,43 | — | — | — | — | — | — | — | — | — | — |
| 30 | 0,735 | 1,191 | 1,75 | 3,169 | 5,17 | 7,642 | 14,63 | 24,02 | 37 | 53,41 | — | — | — | — | — | — | — | — | — | — |
| (32) | 0,785 | 1,26 | 1,86 | 3,369 | 5,47 | 8,042 | 15,47 | 25,03 | 39,11 | 55,4 | — | — | — | — | — | — | — | — | — | — |
| 35 | 0,865 | 1,371 | 2,03 | 3,659 | 5,87 | 8,742 | 16,57 | 26,65 | 41,46 | 58,6 | 82,15 | 107,3 | — | — | — | — | — | — | — | — |
| (38) | 0,935 | 1,491 | 2,19 | 3,959 | 6,37 | 9,342 | 17,77 | 28,5 | 43,82 | 61,82 | 86,41 | 112,6 | — | — | — | — | — | — | — | — |
| 40 | 0,985 | 1,571 | 2,3 | 4,149 | 6,67 | 9,842 | 18,57 | 29,7 | 45,28 | 63,81 | 89,1 | 115,9 | 153,8 | — | — | — | — | — | — | — |
| (42) | 1,035 | 1,69 | 2,42 | 4,349 | 6,97 | 10,24 | 19,37 | 31 | 47,08 | 65,8 | 91,74 | 119,2 | 157,9 | — | — | — | — | — | — | — |
| 45 | 1,105 | 1,781 | 2,58 | 4,649 | 7,47 | 10,94 | 20,57 | 32,8 | 49,69 | 68,99 | 96,01 | 124,5 | 164,5 | 208,3 | 255 | — | — | — | — | — |
| (48) | 1,185 | 1,921 | 2,75 | 4,939 | 7,87 | 11,64 | 21,77 | 34,7 | 52,38 | 72,59 | 99,73 | 129,1 | 166,2 | 216,7 | 263,3 | — | — | — | — | — |
| 50 | 1,235 | 2,001 | 2,85 * | 5,139 | 8,17 | 12,04 | 22,57 | 35,9 | 54,18 | 74,99 | 102,8 | 133,1 | 171,2 | 222,7 | 270,4 | — | — | — | — | — |
| 55 | 1,355 | 2,101 | 3,14 | 5,629 | 8,97 | 13,14 | 24,47 | 39 | 58,58 | 81,09 | 110,7 | 141,7 | 186,2 | 235,8 | 286 | 383,4 | — | — | — | — |
| 60 | 1,485 | 2,301 | 3,41 | 6,129 | 9,77 | 14,24 | 26,47 | 42,1 | 62,98 | 87,09 | 118,6 | 151,7 | 196,9 | 249,1 | 301,5 | 403,4 | 523,2 | — | — | — |
| 65 | 1,605 | 2,501 | 3,69 | 6,619 | 10,47 | 15,34 | 28,47 | 45,2 | 67,49 | 93,09 | 126,5 | 161,7 | 209,3 | 262,4 | 317,1 | 423,4 | 547,7 | — | — | — |
| 70 | 1,725 | 2,701 | 3,97 | 7,109 | 11,27 | 16,44 | 30,47 | 48,2 | 71,88 | 99,19 | 134,4 | 171,6 | 221,6 | 277,3 | 332,6 | 443,4 | 572,2 | 884,5 | — | — |
| 75 | 1,855 | 2,901 | 4,25 | 7,599 | 12,07 | 17,64 | 32,37 | 51,3 | 76,38 | 105,2 | 142,3 | 181,6 | 233,9 | 292,2 | 350,4 | 462,1 | 595,8 | 917,8 | — | — |
| 80 | 1,975 | 3,101 | 4,52 | 8,099 | 12,87 | 18,74 | 34,37 | 54,4 | 80,78 | 111,3 | 150,2 | 191,6 | 246,2 | 307,1 | 368,1 | 484,6 | 623,6 | 957,7 | 1423 | 1963 |
| 85 | — | 3,301 | 4,8 | 8,589 | 13,57 | 19,84 | 36,37 | 57,5 | 85,18 | 117,3 | 158,1 | 201,6 | 258,6 | 322 | 385,9 | 507,1 | 645,7 | 991 | 1468 | 2023 |
| 90 | — | 3,501 | 5,08 | 9,079 | 14,37 | 20,94 | 38,37 | 60,6 | 89,98 | 123,3 | 166 | 211,6 | 270,9 | 337 | 403,6 | 529,6 | 673,5 | 1024 | 1514 | 2083 |
| (95) | — | 3,701 | 5,36 | 9,579 | 15,17 | 22,04 | 40,27 | 63,7 | 94,08 | 129,4 | 173,8 | 221,6 | 283,2 | 351,9 | 421,4 | 552 | 701,2 | 1061 | 1564 | 2149 |
| 100 | — | 3,901 | 5,63 | 10,07 | 15,87 | 23,14 | 42,27 | 66,8 | 98,58 | 135,4 | 181,7 | 231,6 | 295,6 | 366,8 | 439,1 | 574,5 | 729 | 1098 | 1611 | 2210 |
| (105) | — | 4,101 | 5,91 | 10,56 | 16,67 | 24,24 | 44,27 | 69,8 | 103 | 141,5 | 189,6 | 241,6 | 307,9 | 381,7 | 456,9 | 597 | 756,7 | 1137 | 1658 | 2272 |
| 110 | — | 4,301 | 6,19 | 11,06 | 17,47 | 25,34 | 46,27 | 72,9 | 108 | 147,5 | 197,5 | 251,6 | 321,2 | 396,6 | 474,7 | 619,5 | 784,5 | 1177 | 1705 | 2334 |
| (115) | — | 4,501 | 6,517 | 11,59 | 18,17 | 26,44 | 48,17 | 76 | 111,9 | 153,5 | 205,4 | 261,6 | 332,6 | 411,6 | 492,4 | 641,9 | 812,2 | 1217 | 1759 | 2405 |
| 120 | — | 4,701 | 6,794 | 12,08 | 18,59 | 27,38 | 50,17 | 79,1 | 116,3 | 159,6 | 213,3 | 271,5 | 344,9 | 426,5 | 510,2 | 664,4 | 839,9 | 1257 | 1814 | 2458 |
| 130 | — | 5,091 | 7,35 | 13,07 | 20,17 | 29,64 | 54,63 | 85,57 | 125,4 | 171,7 | 229,1 | 291,5 | 369,5 | 456,3 | 545,7 | 709,4 | 895,4 | 1337 | 1923 | 2596 |
| 140 | — | 5,471 | 7,9 | 14,05 | 21,67 | 30,84 | 58,57 | 91,7 | 134,4 | 183,9 | 245,5 | 311,5 | 494,2 * | 483,2 * | 581,2 | 754,3 | 950,9 | 1417 | 2031 | 2738 |
| 150 | — | 5,901 | 8,46 | 15,04 | 23,17 | 34,04 | 62,47 | 97,9 | 143,4 | 196 | 260,8 | 331,7 | 419,3 | 515,6 | 616,7 | 799,3 | 1006 | 1497 | 2140 | 2880 |
| 160 | — | 6,201 | 9,01 | 16,03 | 24,77 | 33,24 * | 66,47 | 103,4 | 151 | 205,9 * | 275,1 | 349,7 | 442,2 | 542,9 | 648,8 | 840,4 | 1057 | 1570 | 2241 | 3011 |
| 170 | — | — | — | — | — | — | 70,47 | 109,5 | 159,9 | 218,9 | 290,9 | 339,7 * | 467,3 | 572,7 | 684,3 | 885,8 | 1113 | 1650 | 2350 | 3158 * |
| 180 | — | — | — | — | — | — | 74,37 | 115,7 | 168,8 | 231 | 306,7 | 389,6 | 490,9 | 602,6 | 719,7 | 930,8 | 1168 | 1730 | 2458 | 3295 |
| 190 | — | — | — | — | — | — | 78,37 | 121,9 | 177,7 | 243,1 | 322,5 | 409,6 | 515,6 | 632,4 | 755,3 | 975,8 | 1224 | 1810 | 2557 * | 3437 |
| 200 | — | — | — | — | — | — | 82,27 | 128,1 | 185,5 * | 255,2 | 338,3 | 429,6 | 540,3 | 662,2 | 790,8 | 1021 | 1279 | 1890 | 2676 | 3579 |
| 220 | — | — | — | — | — | — | — | — | 204,3 | 279,3 | 369,8 | 449,6 | 589,6 | 721,9 | 861,9 | 1111 | 1390 | 2050 | 2895 | 3863 |
| 240 | — | — | — | — | — | — | — | — | — | — | — | — | 638,9 | 781,6 | 932,9 | 1200 | 1501 | 2209 | 3111 | 4148 |
| 260 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 1290 | 1612 | 2369 | 3329 | 4432 |
| 280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2529 | 3546 | 4716 |
| 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2689 | 3763 | 5000 |
Исполнение 2 — полное приложение (45 строки)
| l / d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 0,246 | 0,421 | 0,661 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 12 | 0,284 | 0,481 | 0,75 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 14 | 0,321 | 0,541 | 0,794 | 1,588 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 16 | 0,358 | 0,601 | 0,926 | 1,742 | 2,968 | 4,586 | 9,552 | 16,065 | — | — | — | — | — | — | — | — | — | — | — | — |
| (18) | 0,396 | 0,661 | 1,014 | 1,897 | 3,216 | 4,939 | 10,188 | 17,069 | — | — | — | — | — | — | — | — | — | — | — | — |
| 20 | 0,433 | 0,721 | 1,102 | 2,052 | 3,463 | 5,291 | 10,825 | 18,073 | — | — | — | — | — | — | — | — | — | — | — | — |
| (22) | 0,47 | 0,781 | 1,191 | 2,207 | 3,71 | 5,644 | 11,462 | 19,077 | — | — | — | — | — | — | — | — | — | — | — | — |
| 25 | 0,526 | 0,871 | 1,323 | 2,439 | 4,081 | 6,173 | 12,417 | 20,583 | 32,72 | 46,72 | — | — | — | — | — | — | — | — | — | — |
| (28) | 0,582 | 0,961 | 1,455 | 2,672 | 4,452 | 6,702 | 13,372 | 22,089 | 34,9 | 49,7 | — | — | — | — | — | — | — | — | — | — |
| 30 | 0,619 | 1,021 | 1,543 | 2,827 | 4,7 | 7,055 | 14,009 | 23,093 | 36,36 | 51,69 | — | — | — | — | — | — | — | — | — | — |
| (32) | 0,657 | 1,082 | 1,632 | 2,982 | 4,947 | 7,408 | 14,646 | 24,097 | 37,81 | 53,68 | — | — | — | — | — | — | — | — | — | — |
| 35 | 0,713 | 1,172 | 1,764 | 3,214 | 5,318 | 7,937 | 15,601 | 25,604 | 40 | 56,66 | 79,91 | 104,1 | — | — | — | — | — | — | — | — |
| (38) | 0,769 | 1,262 | 1,896 | 3,446 | 5,689 | 8,466 | 16,556 | 27,11 | 42,18 | 59,64 | 83,9 | 109,1 | — | — | — | — | — | — | — | — |
| 40 | 0,806 | 1,322 | 1,984 | 3,601 | 5,937 | 8,819 | 17,193 | 28,114 | 43,63 | 61,63 | 86,57 | 112,4 | 149,8 | — | — | — | — | — | — | — |
| (42) | 0,843 | 1,382 | 2,073 | 3,756 | 6,184 | 9,172 | 17,83 | 29,118 | 45,09 | 63,62 | 89,23 | 115,7 | 154 | — | — | — | — | — | — | — |
| 45 | 0,899 | 1,472 | 2,205 | 3,988 | 6,555 | 9,701 | 18,785 | 30,624 | 47,27 | 66,6 | 93,23 | 120,6 | 160,2 | 204,7 | 248,7 | — | — | — | — | — |
| (48) | 0,955 | 1,562 | 2,337 | 4,221 | 6,926 | 10,23 | 19,74 | 32,13 | 49,45 | 69,59 | 97,22 | 125,6 | 166,5 | 212,4 | 257,7 | — | — | — | — | — |
| 50 | 0,993 | 1,622 | 2,425 | 4,375 | 7,173 | 10,583 | 20,377 | 33,134 | 50,9 | 71,57 | 99,88 | 128,9 | 170,6 | 217,5 | 263,7 | — | — | — | — | — |
| 55 | 1,086 | 1,773 | 2,646 | 4,763 | 7,792 | 11,465 | 21,969 | 35,644 | 54,54 | 76,54 | 106,54 | 137,2 | 181 | 230,3 | 278,7 | 375,1 | — | — | — | — |
| 60 | 1,179 | 1,923 | 2,866 | 5,15 | 8,41 | 12,347 | 23,561 | 38,154 | 58,17 | 81,51 | 113,2 | 145,4 | 191,4 | 243,1 | 293,6 | 394,5 | 511,7 | — | — | — |
| 65 | 1,272 | 2,073 | 3,087 | 5,537 | 9,029 | 13,228 | 25,153 | 40,664 | 61,81 | 86,48 | 119,85 | 153,7 | 201,8 | 255,9 | 308,6 | 413,8 | 535,3 | — | — | — |
| 70 | 1,366 | 2,223 | 3,307 | 5,924 | 9,647 | 14,11 | 26,745 | 43,175 | 65,45 | 91,45 | 126,52 | 162 | 212,3 | 268,6 | 323,6 | 433,1 | 559 | 866,3 | — | — |
| 75 | 1,459 | 2,373 | 3,528 | 6,312 | 10,265 | 14,992 | 28,336 | 45,685 | 69,08 | 96,42 | 133,18 | 170,2 | 222,7 | 281,4 | 338,6 | 452,5 | 582,7 | 900,7 | — | — |
| 80 | 1,552 | 2,524 | 3,748 | 6,699 | 10,884 | 15,874 | 29,928 | 48,195 | 72,72 | 101,39 | 139,84 | 178,5 | 233,1 | 294,2 | 353,6 | 471,8 | 606,4 | 935 | 1393 | 1925 |
| 85 | — | 2,674 | 3,969 | 7,086 | 11,502 | 16,756 | 31,52 | 50,705 | 76,35 | 106,37 | 146,5 | 186,7 | 243,5 | 307 | 368,6 | 491,1 | 630,1 | 969,4 | 1440 | 1987 |
| 90 | — | 2,824 | 4,189 | 7,473 | 12,121 | 17,638 | 33,112 | 53,215 | 79,99 | 111,34 | 153,15 | 195 | 253,9 | 319,8 | 383,5 | 510,5 | 653,8 | 1003,8 | 1487 | 2049 |
| (95) | — | 2,974 | 4,41 | 7,86 | 12,739 | 18,52 | 34,704 | 55,725 | 83,63 | 116,31 | 159,81 | 203,3 | 264,3 | 332,6 | 398,5 | 529,8 | 677,5 | 1038,2 | 1534 | 2110 |
| 100 | — | 3,124 | 4,63 | 8,248 | 13,357 | 19,402 | 36,296 | 58,236 | 87,26 | 121,28 | 166,47 | 211,5 | 274,7 | 345,4 | 413,5 | 549,1 | 701,1 | 1072,5 | 1581 | 2172 |
| (105) | — | 3,275 | 4,85 | 8,635 | 13,976 | 20,284 | 37,888 | 60,746 | 90,9 | 126,25 | 173,13 | 219,8 | 285,1 | 358,2 | 428,5 | 568,5 | 724,8 | 1106,9 | 1628 | 2231 |
| 110 | — | 3,425 | 5,071 | 9,022 | 14,594 | 21,165 | 39,48 | 63,256 | 94,53 | 131,22 | 179,79 | 228,1 | 295,5 | 371 | 443,5 | 587,8 | 748,5 | 1141,3 | 1675 | 2295 |
| (115) | — | 3,575 | 5,291 | 9,409 | 15,212 | 22,047 | 41,072 | 65,766 | 98,17 | 136,19 | 186,45 | 236,3 | 305,9 | 383,8 | 458,5 | 607,1 | 772,2 | 1175,7 | 2098 * | 2357 |
| 120 | — | 3,725 | 5,512 | 9,796 | 15,831 | 22,929 | 42,664 | 68,276 | 101,8 | 141,16 | 193,11 | 244,6 | 316,3 | 396,6 | 473,4 | 626,5 | 795,9 | 1210 | 1769 | 2419 |
| 130 | — | 4,026 | 5,953 | 10,571 | 17,068 | 24,693 | 45,848 | 73,295 | 109,08 | 151,1 | 206,43 | 261,1 | 337,1 | 422,1 | 503,4 | 665,2 | 843,3 | 1278,8 | 1863 | 2542 |
| 140 | — | 4,326 | 6,394 | 11,345 | 18,305 | 26,457 | 49,032 | 78,317 | 116,35 | 161,04 | 219,74 | 277,6 | 357,9 | 447,7 | 533,4 | 703,8 | 890,6 | 1317,5 * | 1957 | 2666 |
| 150 | — | 4,627 | 6,835 | 12,12 | 19,541 | 28,221 | 52,215 | 83,337 | 123,62 | 170,98 | 233,06 | 294,2 | 378,7 | 473,3 | 563,3 | 742,5 | 938 | 1416,3 | 2051 | 2789 |
| 160 | — | 4,927 | 7,276 | 12,894 | 20,778 | 29,984 | 55,399 | 88,357 | 130,89 | 180,92 | 246,38 | 310,7 | 399,5 | 498,9 | 593,3 | 781,2 | 985,4 | 1485 | 2145 | 2913 |
| 170 | — | — | — | — | — | — | 58,583 | 93,378 | 138,16 | 190,86 | 259,7 | 327,2 | 420,3 | 524,5 | 623,3 | 819,8 | 1032,8 | 1553,8 | 2240 | 3036 |
| 180 | — | — | — | — | — | — | 61,767 | 98,398 | 145,43 | 200,8 | 273,02 | 343,7 | 441,1 | 550,1 | 653,2 | 858,5 | 1080,1 | 1622,5 | 2334 | 3159 |
| 190 | — | — | — | — | — | — | 64,951 | 103,42 | 152,71 | 210,74 | 286,33 | 360,3 | 462 | 575,7 | 683,2 | 897,2 | 1127,5 | 1691,3 | 2428 | 3283 |
| 200 | — | — | — | — | — | — | 68,135 | 108,44 | 159,98 | 220,68 | 299,65 | 376,8 | 482,8 | 601,2 | 713,1 | 935,9 | 1174,9 | 1760 | 2522 | 3406 |
| 220 | — | — | — | — | — | — | — | — | 174,52 | 240,56 | 326,29 | 408,8 | 524,4 | 652,4 | 773,1 | 1013,2 | 1269,6 | 1897,6 | 2710 | 3653 |
| 240 | — | — | — | — | — | — | — | — | — | — | — | — | 566 | 703,6 | 833 | 1090,5 | 1364,4 | 2035,1 | 2898 | 3900 |
| 260 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 1167,9 | 1459,1 | 2172,6 | 3085 * | 4147 |
| 280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2310,1 | 3275 | 4394 |
| 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2447,6 | 3463 | 4640 |
Замечания к напечатанным значениям массы
- Исп. 1, d = 20, l = 140: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Точную массу для отгрузки следует уточнить; пересчёт по закономерности не выполнен.
- Исп. 2, d = 42, l = 115: Приложение 2 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Точную массу для отгрузки следует уточнить; пересчёт по закономерности не выполнен.
- Исп. 1, d = 8, l = 16: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Точную массу для отгрузки следует уточнить; пересчёт по закономерности не выполнен.
- Исп. 1, d = 3, l = 50: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Точную массу для отгрузки следует уточнить; пересчёт по закономерности не выполнен.
- Исп. 1, d = 6, l = 160: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Точную массу для отгрузки следует уточнить; пересчёт по закономерности не выполнен.
- Исп. 1, d = 12, l = 200: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Точную массу для отгрузки следует уточнить; пересчёт по закономерности не выполнен.
- Исп. 1, d = 22, l = 140: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Точную массу для отгрузки следует уточнить; пересчёт по закономерности не выполнен.
- Исп. 1, d = 14, l = 160: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Точную массу для отгрузки следует уточнить; пересчёт по закономерности не выполнен.
- Исп. 1, d = 18, l = 170: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Точную массу для отгрузки следует уточнить; пересчёт по закономерности не выполнен.
- Исп. 1, d = 48, l = 170: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Точную массу для отгрузки следует уточнить; пересчёт по закономерности не выполнен.
- Исп. 1, d = 42, l = 190: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Точную массу для отгрузки следует уточнить; пересчёт по закономерности не выполнен.
- Исп. 2, d = 36, l = 140: Приложение 2 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Точную массу для отгрузки следует уточнить; пересчёт по закономерности не выполнен.
- Исп. 2, d = 42, l = 260: Приложение 2 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Точную массу для отгрузки следует уточнить; пересчёт по закономерности не выполнен.
Обозначение и требования заказа
Пример М16–6g×120 означает основной (крупный) шаг, l = 120 мм без ввинчиваемого конца. Исполнение 1 не записывают; для исполнения 2 добавляют «2» перед М. Это часть обозначения: прочность, материал и покрытие задаются отдельно.
При разных концах дробь описывает в числителе ввинчиваемую резьбу, в знаменателе гаечную. В примере изменения №4: ввинчиваемый шаг 1,5 и поле 2r, гаечный основной (крупный) шаг 2 и поле 6g; основной (крупный) шаг в исправленном обозначении опущен. Это пример согласованной посадки, а не значение для любой заявки.
Передать размер в заявку
Подготовьте размер кнопкой выше, проверьте оба конца и подтвердите выбор. Геометрия не означает наличие.
Размер вне таблицы — отдельный запрос. Табличные варианты поставки не создаются автоматически.
Источники и редакция требований
Издательство стандартов, сентябрь 1983, изменения №1–3; отдельное изменение №4, ИУС 7-1988
Полные таблицы этого издания с изменением №4. l не включает ввинчиваемый конец. Класс точности, допуск резьбы и прочность — разные требования.
Справочник для сопоставления геометрии. В РФ применение ГОСТ 1759.1-82 в части требований заменено ГОСТ ISO 4759-1-2015; выбранная историческая база не подменяется автоматически современной. Редакцию требований к поставке согласуют отдельно.
Что изменило изменение №4
| Было | Стало | Поле / контроль |
|---|---|---|
| l₀, l₁; прежние подписи допусков | b, b₁; допуски по 1759.1-82 | symbols, rules; М16×120: l=120,b₁=25,b=38,Lобщ=145 |
| старое описание исполнения 2 | отдельный чертёж исполнения 2; d₂ приблизительный | execution; оба исполнения, смешанные P без единственного d₂ |
| область применения предыдущей редакции | четыре сочетания крупного/мелкого шага концов | pitch_stud, pitch_nut; M16: 2/2,1.5/1.5,2/1.5,1.5/2 |
| 1759-70; нет ссылок 27148/1759.1/1759.2 | 1759.0-87; 27148-86; 1759.1-82; 1759.2-82 | sources, rules; численные js/h/IT; не старые удалённые подписи |
| старые примеры обозначений | исполнения 1/2, поле 6g, исправленная дробь разных концов | designation, order; Пример разных концов: 2r / 6g; требование пользователя 8g сохраняется |
| исходный численный сортамент | В изменении №4 численные таблицы и массы не изменены; удалены прежние подписи допусков и прежнее ограничение области применения | scope,matrix,rules; 20 диаметров, без переноса 33/39/45 из соседних ГОСТ |
- ГОСТ 22036-76 — Издательство стандартов, сентябрь 1983, изменения №1–3; отдельное изменение №4, ИУС 7-1988. Чертёж, таблицы 1–2 и приложения 1–2 полностью; отдельное изменение №4. Проверено 2026-10-04.
- ГОСТ 22036-76 — Росстандарт: библиография и изменения. Библиография; изменения и поправки. Проверено 2026-10-04.
- ГОСТ 1759.1-82 — Стандартинформ, 2009; изменение № 1. Табл.1; табл.2, п.13 и примечания; пп.2.2–2.3, 3.1–3.2, 3.7–3.8, 3.12; приложение. Проверено 2026-10-04.
- ГОСТ 27148-86 — Стандартинформ, 2011. Пп.1–2, черт.1–6, табл.1 и приложение (наружная резьба). Проверено 2026-10-04.
- ГОСТ 24705-81 — Издание 1982. Основные размеры; средний диаметр d₂ = d − 0,649519053P. Проверено 2026-10-04.
- ГОСТ 1759.0-87 — Издание с изменениями № 1–2. Пп.1.1–1.2, 4.6; приложение 2, п.15. Проверено 2026-10-04.
- ГОСТ 19256-73 — Издательство стандартов, 1974. Пп.1–3; табл.1–2, поля 6g, основной (крупный)/мелкий шаг. Проверено 2026-10-04.
- ГОСТ 25346-89 — Издание с изменением № 1. Таблица 1; интервалы IT12–IT17. Проверено 2026-10-04.
- ГОСТ 25670-83 — Официальное переиздание, с.107–117 сборника; год переиздания в файле не указан; текст со ссылкой на ГОСТ 25346-89. Неуказанные предельные отклонения; средний класс по ссылке 1759.1, п.2.2. Проверено 2026-10-04.
- ГОСТ 25069-81 — Издание 1982. Пп.1.1–1.5, 2.1–2.2, 3.1–3.6, 4.1–4.4; табл.2 (PDF 6), табл.4 (PDF 9). Проверено 2026-10-04.
