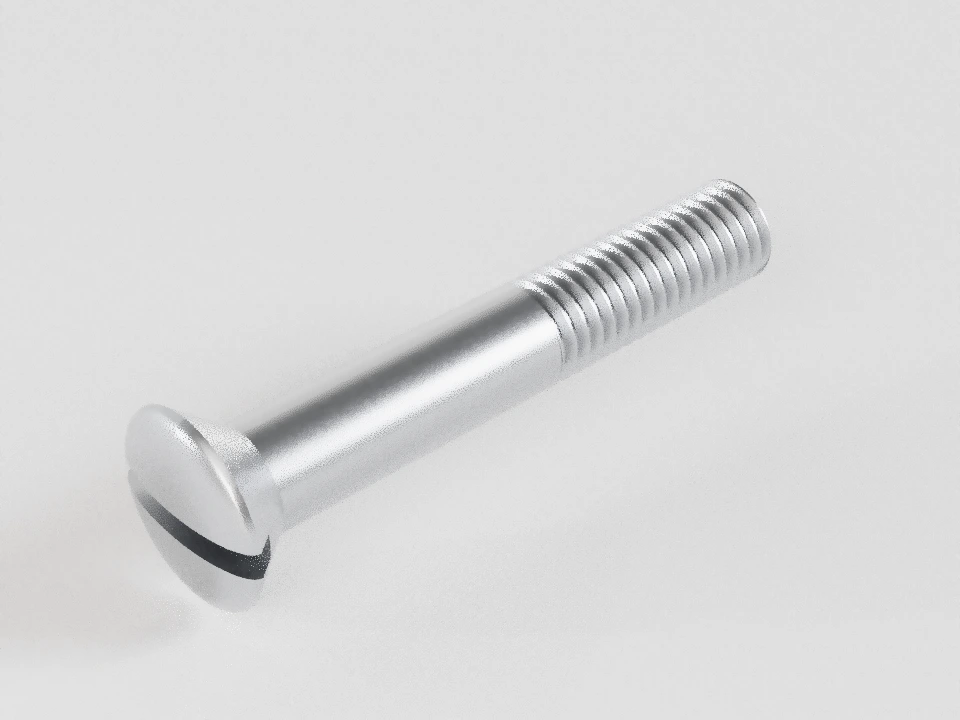

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Винты · размеры и применение

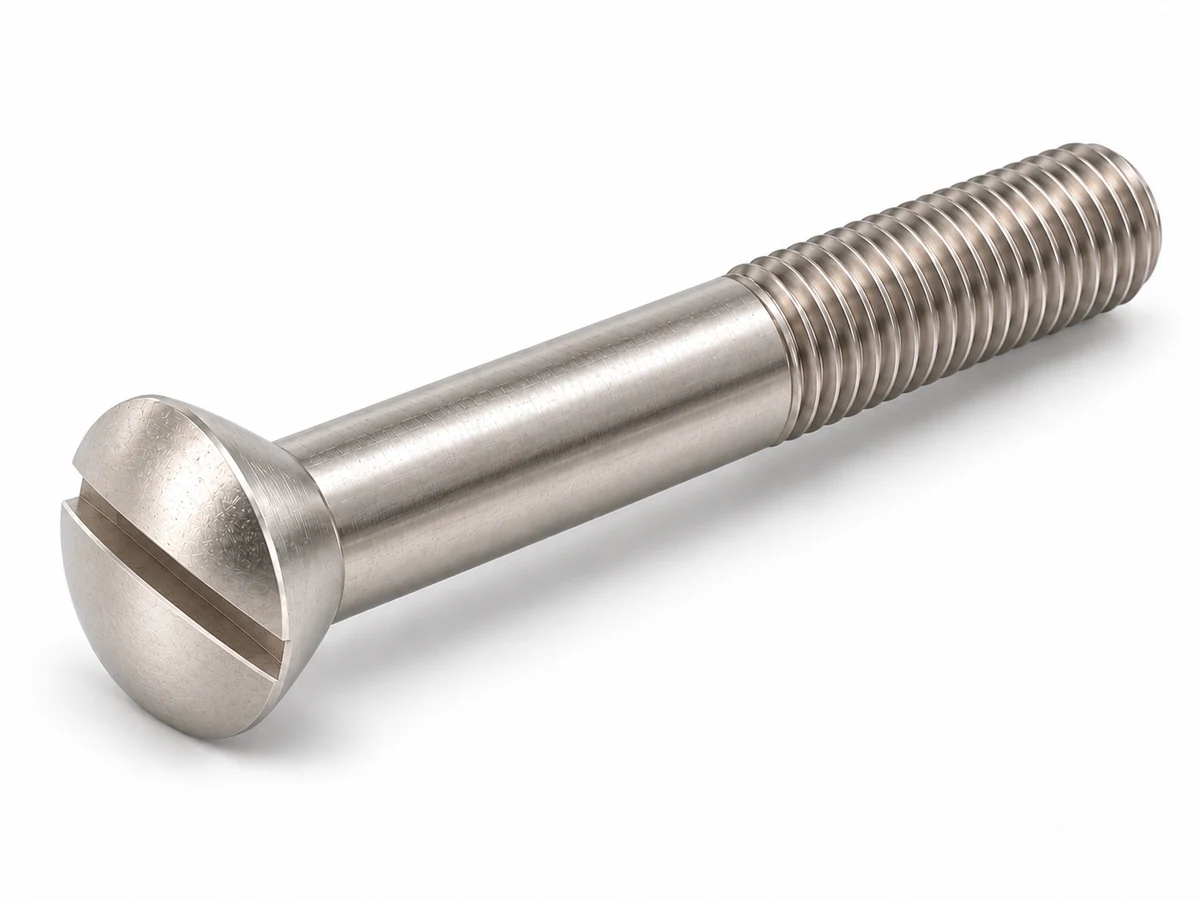

Винты с полупотайной головкой: прямой и крестообразный шлиц
Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.
Исходный пример; таблицы доступны без JavaScript.
Длина l включает потайную часть k, но не выступающую сферу f: от плоскости наибольшего диаметра головки до конца. Полная осевая длина — l+f.
Основной (крупный) шаг P=1,25 мм. Полная резьба определяется длиной стержня l−k, а не общей l. Пограничные сочетания отмечены «по фактическому k»; схема условная.
Выберите размер на схеме или в таблице для подсветки и пояснения.
| Параметр | Номинал | Минимум | Максимум | Основание и пояснение |
|---|---|---|---|---|
| dНоминальный диаметр · мм | 8 | — | — | Таблица 1, М8 |
| PШаг резьбы · мм | 1,25 | — | — | Таблица 1, М8 |
| lДлина без выступающей сферы · мм | 50 | 49,5 | 50,5 | js15; численный допуск выбран по номиналу самого элемента.Таблица 2, элементы 6/9/12; справочное приложение |
| DДиаметр головки · мм | 14,5 | 14,07 | 14,5 | h14; численный допуск выбран по номиналу самого элемента.ГОСТ 1759.1, таблица 2, элемент 5; приложение |
| kВысота потайной части · мм | — | — | 4 | Таблица 1, М8 |
| fВысота выступающей сферы · мм | 2 | — | — | Таблица 1, М8 |
| R₁Радиус сферы · мм | 15 | — | — | Таблица 1, М8 |
| αУгол потая · ° | 90 | 90 | 92 | ГОСТ 1759.1-82, таблица 2, элемент 5.Таблица 1, М8 |
| RРадиус перехода · мм | — | — | 0,8 | Чертёж: R≤0,1d только для обработки резанием; при иных технологиях не нормирован.Таблица 1, М8 |
| d₁Полный гладкий стержень · мм | 8 | 7,78 | 8 | h13; численный допуск выбран по номиналу самого элемента.Таблица 2, элементы 6/9/12; справочное приложение |
| aНормальный недорез · мм | — | — | 4 | ГОСТ 10549-80, таблица 1. Нормальный вариант; сбег не прибавляется второй раз.Таблица 1, М8 |
| LBБиение головки в заданном направлении · мм | — | — | 0,54 | ГОСТ 1759.1, элемент 5; 2IT13 для A / 2IT14 для B по номиналу D.Таблица 1, М8 |
| nШирина прямого шлица · мм | 2 | 2,06 | 2,31 | Таблица 1, М8 |
| hГлубина прямого шлица · мм | — | 3,2 | 3,7 | ГОСТ 24669-81, строка полупотайной головки; от вершины сферы.Таблица 1, М8 |
| l+fПолная осевая длина · мм | 52 | — | — | Сумма номинальной длины и справочной высоты сферы; не отдельный предельный размер.ГОСТ 17474, таблица 2, М8×50 |
| bТабличная длина резьбы · мм | 22 | 22 | 24,5 | Таблица 2, примечание 3: если фактический стержень l−k короче b+a, резьба по всей длине стержня. Граница зависит от фактических k/l и технологии; k max не считается точным k.ГОСТ 17474, таблица 2, М8×50 |
| lsПоложение конца гладкого участка от базы l · мм | 24 | — | — | Таблица 2, примечание 3: если фактический стержень l−k короче b+a, резьба по всей длине стержня. Граница зависит от фактических k/l и технологии; k max не считается точным k.ГОСТ 17474, таблица 2, М8×50 |
| lgПоложение начала полного профиля от базы l · мм | 28 | — | — | Таблица 2, примечание 3: если фактический стержень l−k короче b+a, резьба по всей длине стержня. Граница зависит от фактических k/l и технологии; k max не считается точным k.ГОСТ 17474, таблица 2, М8×50 |
| b+aПорог длины фактического стержня · мм | 26 | — | — | Таблица 2, примечание 3: если фактический стержень l−k короче b+a, резьба по всей длине стержня. Граница зависит от фактических k/l и технологии; k max не считается точным k.ГОСТ 17474, таблица 2, М8×50 |
Коническая часть опирается на посадочное место, выпуклая сфера выступает над поверхностью. Головка не становится плоской потайной. Гнездо, зацепление резьбы и прочность рассчитывают отдельно.
Условные детали узла не входят в размерные таблицы винта.
| Параметр | ГОСТ 17474-80, изд. 2006 + поправка 2010 | DIN 964 — каталожные размеры |
|---|---|---|
| D | 14,5 | 14,5 |
| k | ≤ 4 | 4 |
| f | 2 | 2 |
| α | 90 | не установлено |
| n | 2 | 2 |
| h | 3,2…3,7 | ≥ 3,2 |
| cross_m | нет данных | нет данных |
| cross_t | нет данных | нет данных |
| b | 22 | не установлено |
| Параметр | ГОСТ 17474-80, изд. 2006 + поправка 2010 | DIN 966 — каталожные размеры |
|---|---|---|
| D | 14,5 | 14,5 |
| k | ≤ 4 | 4 |
| f | 2 | 2 |
| α | 90 | не установлено |
| n | 2 | нет данных |
| h | 3,2…3,7 | нет данных |
| m | нет данных | не установлено |
| t | нет данных | не установлено |
| b | 22 | не установлено |
Совпадение отдельных размеров не устанавливает взаимозаменяемость, прочность и требования контроля.
Полная ступенчатая таблица 2, М1–М20, 2–120 мм; 8 конфигураций, исполнение 2 М2–М12. Непредпочтительные длины сохранены. На границе полной резьбы требуется фактическая высота k.
| d | P | DДиаметр головки | kВысота потайной части | fВысота выступающей сферы | R₁Радиус сферы | αУгол потая | RРадиус перехода | d₁Полный гладкий стержень | aНормальный недорез | LBБиение головки в заданном направлении | nШирина прямого шлица | hГлубина прямого шлица | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0,25 | 1,9min 1,65; max 1,9 | ≤ 0,6min —; max 0,6 | 0,25min —; max — | 2,1min —; max — | 90min 90; max 92 | ≤ 0,1min —; max 0,1 | 1min 0,86; max 1 | ≤ 0,6min —; max 0,6 | ≤ 0,28min —; max 0,28 | 0,25min 0,31; max 0,45 | 0,4…0,55min 0,4; max 0,55 | 2; 3; 3,5 *; 4; 5; 6; 7 *; 8; 9; 10 |
| 1,2 | 0,25 | 2,3min 2,05; max 2,3 | ≤ 0,72min —; max 0,72 | 0,3min —; max — | 2,6min —; max — | 90min 90; max 92 | ≤ 0,12min —; max 0,12 | 1,2min 1,06; max 1,2 | ≤ 0,6min —; max 0,6 | ≤ 0,28min —; max 0,28 | 0,3min 0,36; max 0,5 | 0,48…0,64min 0,48; max 0,64 | 2; 3; 3,5 *; 4; 5; 6; 7 *; 8; 9; 10; 11; 12 |
| 1,4 | 0,3 | 2,6min 2,35; max 2,6 | ≤ 0,84min —; max 0,84 | 0,35min —; max — | 2,9min —; max — | 90min 90; max 92 | ≤ 0,13999999999999999min —; max 0,13999999999999999 | 1,4min 1,26; max 1,4 | ≤ 0,7min —; max 0,7 | ≤ 0,28min —; max 0,28 | 0,3min 0,36; max 0,5 | 0,56…0,73min 0,56; max 0,73 | 3; 3,5 *; 4; 5; 6; 7 *; 8; 9; 10; 11; 12 |
| 1,6 | 0,35 | 3min 2,75; max 3 | ≤ 0,96min —; max 0,96 | 0,4min —; max — | 3,4min —; max — | 90min 90; max 92 | ≤ 0,16000000000000003min —; max 0,16000000000000003 | 1,6min 1,46; max 1,6 | ≤ 0,8min —; max 0,8 | ≤ 0,28min —; max 0,28 | 0,4min 0,46; max 0,6 | 0,64…0,8min 0,64; max 0,8 | 3; 3,5 *; 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16 |
| 2 | 0,4 | 3,8min 3,5; max 3,8 | ≤ 1,2min —; max 1,2 | 0,5min —; max — | 4,2min —; max — | 90min 90; max 92 | ≤ 0,2min —; max 0,2 | 2min 1,86; max 2 | ≤ 1min —; max 1 | ≤ 0,36min —; max 0,36 | 0,5min 0,56; max 0,7 | 0,8…1min 0,8; max 1 | 3; 3,5 *; 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20 |
| 2,5 | 0,45 | 4,7min 4,4; max 4,7 | ≤ 1,5min —; max 1,5 | 0,6min —; max — | 5,4min —; max — | 90min 90; max 92 | ≤ 0,25min —; max 0,25 | 2,5min 2,36; max 2,5 | ≤ 1min —; max 1 | ≤ 0,36min —; max 0,36 | 0,6min 0,66; max 0,8 | 1…1,2min 1; max 1,2 | 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25 |
| 3 | 0,5 | 5,6min 5,3; max 5,6 | ≤ 1,65min —; max 1,65 | 0,75min —; max — | 6min —; max — | 90min 90; max 92 | ≤ 0,30000000000000004min —; max 0,30000000000000004 | 3min 2,86; max 3 | ≤ 1,6min —; max 1,6 | ≤ 0,36min —; max 0,36 | 0,8min 0,86; max 1 | 1,2…1,45min 1,2; max 1,45 | 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 3,5 | 0,6 | 6,5min 6,14; max 6,5 | ≤ 1,93min —; max 1,93 | 0,9min —; max — | 6,8min —; max — | 90min 90; max 92 | ≤ 0,35000000000000003min —; max 0,35000000000000003 | 3,5min 3,32; max 3,5 | ≤ 1,6min —; max 1,6 | ≤ 0,44min —; max 0,44 | 0,8min 0,86; max 1 | 1,4…1,7min 1,4; max 1,7 | 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 4 | 0,7 | 7,4min 7,04; max 7,4 | ≤ 2,2min —; max 2,2 | 1min —; max — | 8min —; max — | 90min 90; max 92 | ≤ 0,4min —; max 0,4 | 4min 3,82; max 4 | ≤ 2min —; max 2 | ≤ 0,44min —; max 0,44 | 1min 1,06; max 1,2 | 1,6…1,9min 1,6; max 1,9 | 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,8 | 9,2min 8,84; max 9,2 | ≤ 2,5min —; max 2,5 | 1,25min —; max — | 9,4min —; max — | 90min 90; max 92 | ≤ 0,5min —; max 0,5 | 5min 4,82; max 5 | ≤ 3min —; max 3 | ≤ 0,44min —; max 0,44 | 1,2min 1,26; max 1,51 | 2…2,3min 2; max 2,3 | 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 6 | 1 | 11min 10,57; max 11 | ≤ 3min —; max 3 | 1,5min —; max — | 12min —; max — | 90min 90; max 92 | ≤ 0,6000000000000001min —; max 0,6000000000000001 | 6min 5,82; max 6 | ≤ 3min —; max 3 | ≤ 0,54min —; max 0,54 | 1,6min 1,66; max 1,91 | 2,4…2,8min 2,4; max 2,8 | 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 8 | 1,25 | 14,5min 14,07; max 14,5 | ≤ 4min —; max 4 | 2min —; max — | 15min —; max — | 90min 90; max 92 | ≤ 0,8min —; max 0,8 | 8min 7,78; max 8 | ≤ 4min —; max 4 | ≤ 0,54min —; max 0,54 | 2min 2,06; max 2,31 | 3,2…3,7min 3,2; max 3,7 | 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 8 | 1 | 14,5min 14,07; max 14,5 | ≤ 4min —; max 4 | 2min —; max — | 15min —; max — | 90min 90; max 92 | ≤ 0,8min —; max 0,8 | 8min 7,78; max 8 | ≤ 3min —; max 3 | ≤ 0,54min —; max 0,54 | 2min 2,06; max 2,31 | 3,2…3,7min 3,2; max 3,7 | 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 10 | 1,5 | 18min 17,57; max 18 | ≤ 5min —; max 5 | 2,5min —; max — | 19min —; max — | 90min 90; max 92 | ≤ 1min —; max 1 | 10min 9,78; max 10 | ≤ 4min —; max 4 | ≤ 0,54min —; max 0,54 | 2,5min 2,56; max 2,81 | 4…4,5min 4; max 4,5 | 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 10 | 1,25 | 18min 17,57; max 18 | ≤ 5min —; max 5 | 2,5min —; max — | 19min —; max — | 90min 90; max 92 | ≤ 1min —; max 1 | 10min 9,78; max 10 | ≤ 4min —; max 4 | ≤ 0,54min —; max 0,54 | 2,5min 2,56; max 2,81 | 4…4,5min 4; max 4,5 | 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 12 | 1,75 | 21,5min 20,98; max 21,5 | ≤ 6min —; max 6 | 3min —; max — | 22,5min —; max — | 90min 90; max 92 | ≤ 1,2000000000000002min —; max 1,2000000000000002 | 12min 11,73; max 12 | ≤ 4min —; max 4 | ≤ 0,66min —; max 0,66 | 3min 3,06; max 3,31 | 4,8…5,4min 4,8; max 5,4 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 12 | 1,25 | 21,5min 20,98; max 21,5 | ≤ 6min —; max 6 | 3min —; max — | 22,5min —; max — | 90min 90; max 92 | ≤ 1,2000000000000002min —; max 1,2000000000000002 | 12min 11,73; max 12 | ≤ 4min —; max 4 | ≤ 0,66min —; max 0,66 | 3min 3,06; max 3,31 | 4,8…5,4min 4,8; max 5,4 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 14 | 2 | 25min 24,48; max 25 | ≤ 7min —; max 7 | 3,5min —; max — | 26min —; max — | 90min 90; max 92 | ≤ 1,4000000000000001min —; max 1,4000000000000001 | 14min 13,73; max 14 | ≤ 5min —; max 5 | ≤ 0,66min —; max 0,66 | 3min 3,06; max 3,31 | 5,6…6,3min 5,6; max 6,3 | 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 14 | 1,5 | 25min 24,48; max 25 | ≤ 7min —; max 7 | 3,5min —; max — | 26min —; max — | 90min 90; max 92 | ≤ 1,4000000000000001min —; max 1,4000000000000001 | 14min 13,73; max 14 | ≤ 4min —; max 4 | ≤ 0,66min —; max 0,66 | 3min 3,06; max 3,31 | 5,6…6,3min 5,6; max 6,3 | 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 16 | 2 | 28,5min 27,98; max 28,5 | ≤ 8min —; max 8 | 4min —; max — | 30min —; max — | 90min 90; max 92 | ≤ 1,6min —; max 1,6 | 16min 15,73; max 16 | ≤ 5min —; max 5 | ≤ 0,66min —; max 0,66 | 4min 4,07; max 4,37 | 6,4…7,2min 6,4; max 7,2 | 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 16 | 1,5 | 28,5min 27,98; max 28,5 | ≤ 8min —; max 8 | 4min —; max — | 30min —; max — | 90min 90; max 92 | ≤ 1,6min —; max 1,6 | 16min 15,73; max 16 | ≤ 4min —; max 4 | ≤ 0,66min —; max 0,66 | 4min 4,07; max 4,37 | 6,4…7,2min 6,4; max 7,2 | 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 18 | 2,5 | 32,5min 31,88; max 32,5 | ≤ 9min —; max 9 | 4,5min —; max — | 34min —; max — | 90min 90; max 92 | ≤ 1,8min —; max 1,8 | 18min 17,73; max 18 | ≤ 6min —; max 6 | ≤ 0,78min —; max 0,78 | 4min 4,07; max 4,37 | 7,2…8,1min 7,2; max 8,1 | 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100; 110 |
| 18 | 1,5 | 32,5min 31,88; max 32,5 | ≤ 9min —; max 9 | 4,5min —; max — | 34min —; max — | 90min 90; max 92 | ≤ 1,8min —; max 1,8 | 18min 17,73; max 18 | ≤ 4min —; max 4 | ≤ 0,78min —; max 0,78 | 4min 4,07; max 4,37 | 7,2…8,1min 7,2; max 8,1 | 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100; 110 |
| 20 | 2,5 | 36min 35,38; max 36 | ≤ 10min —; max 10 | 5min —; max — | 38min —; max — | 90min 90; max 92 | ≤ 2min —; max 2 | 20min 19,67; max 20 | ≤ 6min —; max 6 | ≤ 0,78min —; max 0,78 | 5min 5,07; max 5,37 | 8…9min 8; max 9 | 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100; 110; 120 |
| 20 | 1,5 | 36min 35,38; max 36 | ≤ 10min —; max 10 | 5min —; max — | 38min —; max — | 90min 90; max 92 | ≤ 2min —; max 2 | 20min 19,67; max 20 | ≤ 4min —; max 4 | ≤ 0,78min —; max 0,78 | 5min 5,07; max 5,37 | 8…9min 8; max 9 | 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100; 110; 120 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М1×0,25 | 2 | 1,8 | 2,2 | До головки | не применяется | не применяется | не установлено |
| М1×0,25 | 3 | 2,8 | 3,2 | До головки | не применяется | не применяется | не установлено |
| М1×0,25 | 3,5 | 3,26 | 3,74 | До головки | не применяется | не применяется | не установлено |
| М1×0,25 | 4 | 3,76 | 4,24 | До головки | не применяется | не применяется | не установлено |
| М1×0,25 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М1×0,25 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М1×0,25 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М1×0,25 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М1×0,25 | 9 | 8,71 | 9,29 | По фактическому k | 8 | не установлено | не установлено |
| М1×0,25 | 10 | 9,71 | 10,29 | Частичная | 8 | 1,4 | 2 |
| М1,2×0,25 | 2 | 1,8 | 2,2 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 3 | 2,8 | 3,2 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 3,5 | 3,26 | 3,74 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 4 | 3,76 | 4,24 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 10 | 9,71 | 10,29 | По фактическому k | 9 | не установлено | не установлено |
| М1,2×0,25 | 11 | 10,65 | 11,35 | Частичная | 9 | 1,4 | 2 |
| М1,2×0,25 | 12 | 11,65 | 12,35 | Частичная | 9 | 2,4 | 3 |
| М1,4×0,3 | 3 | 2,8 | 3,2 | До головки | не применяется | не применяется | не установлено |
| М1,4×0,3 | 3,5 | 3,26 | 3,74 | До головки | не применяется | не применяется | не установлено |
| М1,4×0,3 | 4 | 3,76 | 4,24 | До головки | не применяется | не применяется | не установлено |
| М1,4×0,3 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М1,4×0,3 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М1,4×0,3 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М1,4×0,3 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М1,4×0,3 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М1,4×0,3 | 10 | 9,71 | 10,29 | По фактическому k | 9 | не установлено | не установлено |
| М1,4×0,3 | 11 | 10,65 | 11,35 | Частичная | 9 | 1,3 | 2 |
| М1,4×0,3 | 12 | 11,65 | 12,35 | Частичная | 9 | 2,3 | 3 |
| М1,6×0,35 | 3 | 2,8 | 3,2 | До головки | не применяется | не применяется | не установлено |
| М1,6×0,35 | 3,5 | 3,26 | 3,74 | До головки | не применяется | не применяется | не установлено |
| М1,6×0,35 | 4 | 3,76 | 4,24 | До головки | не применяется | не применяется | не установлено |
| М1,6×0,35 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М1,6×0,35 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М1,6×0,35 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М1,6×0,35 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М1,6×0,35 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М1,6×0,35 | 10 | 9,71 | 10,29 | По фактическому k | 9 | не установлено | не установлено |
| М1,6×0,35 | 11 | 10,65 | 11,35 | Частичная | 9 | 1,2 | 2 |
| М1,6×0,35 | 12 | 11,65 | 12,35 | Частичная | 9 | 2,2 | 3 |
| М1,6×0,35 | 13 | 12,65 | 13,35 | Частичная | 9 | 3,2 | 4 |
| М1,6×0,35 | 14 | 13,65 | 14,35 | Частичная | 9 | 4,2 | 5 |
| М1,6×0,35 | 16 | 15,65 | 16,35 | Частичная | 9 | 6,2 | 7 |
| М2×0,4 | 3 | 2,8 | 3,2 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 3,5 | 3,26 | 3,74 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 4 | 3,76 | 4,24 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 12 | 11,65 | 12,35 | По фактическому k | 10 | не установлено | не установлено |
| М2×0,4 | 13 | 12,65 | 13,35 | Частичная | 10 | 2 | 3 |
| М2×0,4 | 14 | 13,65 | 14,35 | Частичная | 10 | 3 | 4 |
| М2×0,4 | 16 | 15,65 | 16,35 | Частичная | 10 | 5 | 6 |
| М2×0,4 | 18 | 17,65 | 18,35 | Частичная | 10 | 7 | 8 |
| М2×0,4 | 20 | 19,58 | 20,42 | Частичная | 10 | 9 | 10 |
| М2,5×0,45 | 4 | 3,76 | 4,24 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 13 | 12,65 | 13,35 | По фактическому k | 11 | не установлено | не установлено |
| М2,5×0,45 | 14 | 13,65 | 14,35 | Частичная | 11 | 2 | 3 |
| М2,5×0,45 | 16 | 15,65 | 16,35 | Частичная | 11 | 4 | 5 |
| М2,5×0,45 | 18 | 17,65 | 18,35 | Частичная | 11 | 6 | 7 |
| М2,5×0,45 | 20 | 19,58 | 20,42 | Частичная | 11 | 8 | 9 |
| М2,5×0,45 | 22 | 21,58 | 22,42 | Частичная | 11 | 10 | 11 |
| М2,5×0,45 | 25 | 24,58 | 25,42 | Частичная | 11 | 13 | 14 |
| М3×0,5 | 4 | 3,76 | 4,24 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 14 | 13,65 | 14,35 | По фактическому k | 12 | не установлено | не установлено |
| М3×0,5 | 16 | 15,65 | 16,35 | Частичная | 12 | 2,4 | 4 |
| М3×0,5 | 18 | 17,65 | 18,35 | Частичная | 12 | 4,4 | 6 |
| М3×0,5 | 20 | 19,58 | 20,42 | Частичная | 12 | 6,4 | 8 |
| М3×0,5 | 22 | 21,58 | 22,42 | Частичная | 12 | 8,4 | 10 |
| М3×0,5 | 25 | 24,58 | 25,42 | Частичная | 12 | 11,4 | 13 |
| М3×0,5 | 28 | 27,58 | 28,42 | Частичная | 12 | 14,4 | 16 |
| М3×0,5 | 30 | 29,58 | 30,42 | Частичная | 12 | 16,4 | 18 |
| М3,5×0,6 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 16 | 15,65 | 16,35 | По фактическому k | 13 | не установлено | не установлено |
| М3,5×0,6 | 18 | 17,65 | 18,35 | Частичная | 13 | 3,4 | 5 |
| М3,5×0,6 | 20 | 19,58 | 20,42 | Частичная | 13 | 5,4 | 7 |
| М3,5×0,6 | 22 | 21,58 | 22,42 | Частичная | 13 | 7,4 | 9 |
| М3,5×0,6 | 25 | 24,58 | 25,42 | Частичная | 13 | 10,4 | 12 |
| М3,5×0,6 | 28 | 27,58 | 28,42 | Частичная | 13 | 13,4 | 15 |
| М3,5×0,6 | 30 | 29,58 | 30,42 | Частичная | 13 | 15,4 | 17 |
| М3,5×0,6 | 32 | 31,5 | 32,5 | Частичная | 13 | 17,4 | 19 |
| М3,5×0,6 | 35 | 34,5 | 35,5 | Частичная | 13 | 20,4 | 22 |
| М4×0,7 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 18 | 17,65 | 18,35 | По фактическому k | 14 | не установлено | не установлено |
| М4×0,7 | 20 | 19,58 | 20,42 | Частичная | 14 | 4 | 6 |
| М4×0,7 | 22 | 21,58 | 22,42 | Частичная | 14 | 6 | 8 |
| М4×0,7 | 25 | 24,58 | 25,42 | Частичная | 14 | 9 | 11 |
| М4×0,7 | 28 | 27,58 | 28,42 | Частичная | 14 | 12 | 14 |
| М4×0,7 | 30 | 29,58 | 30,42 | Частичная | 14 | 14 | 16 |
| М4×0,7 | 32 | 31,5 | 32,5 | Частичная | 14 | 16 | 18 |
| М4×0,7 | 35 | 34,5 | 35,5 | Частичная | 14 | 19 | 21 |
| М4×0,7 | 38 | 37,5 | 38,5 | Частичная | 14 | 22 | 24 |
| М4×0,7 | 40 | 39,5 | 40,5 | Частичная | 14 | 24 | 26 |
| М5×0,8 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 20 | 19,58 | 20,42 | По фактическому k | 16 | не установлено | не установлено |
| М5×0,8 | 22 | 21,58 | 22,42 | Частичная | 16 | 3 | 6 |
| М5×0,8 | 25 | 24,58 | 25,42 | Частичная | 16 | 6 | 9 |
| М5×0,8 | 28 | 27,58 | 28,42 | Частичная | 16 | 9 | 12 |
| М5×0,8 | 30 | 29,58 | 30,42 | Частичная | 16 | 11 | 14 |
| М5×0,8 | 32 | 31,5 | 32,5 | Частичная | 16 | 13 | 16 |
| М5×0,8 | 35 | 34,5 | 35,5 | Частичная | 16 | 16 | 19 |
| М5×0,8 | 38 | 37,5 | 38,5 | Частичная | 16 | 19 | 22 |
| М5×0,8 | 40 | 39,5 | 40,5 | Частичная | 16 | 21 | 24 |
| М5×0,8 | 42 | 41,5 | 42,5 | Частичная | 16 | 23 | 26 |
| М5×0,8 | 45 | 44,5 | 45,5 | Частичная | 16 | 26 | 29 |
| М5×0,8 | 48 | 47,5 | 48,5 | Частичная | 16 | 29 | 32 |
| М5×0,8 | 50 | 49,5 | 50,5 | Частичная | 16 | 31 | 34 |
| М5×0,8 | 55 | 54,4 | 55,6 | Частичная | 16 | 36 | 39 |
| М5×0,8 | 60 | 59,4 | 60,6 | Частичная | 16 | 41 | 44 |
| М5×0,8 | 65 | 64,4 | 65,6 | Частичная | 16 | 46 | 49 |
| М5×0,8 | 70 | 69,4 | 70,6 | Частичная | 16 | 51 | 54 |
| М5×0,8 | 75 | 74,4 | 75,6 | Частичная | 16 | 56 | 59 |
| М5×0,8 | 80 | 79,4 | 80,6 | Частичная | 16 | 61 | 64 |
| М5×0,8 | 85 | 84,3 | 85,7 | Частичная | 16 | 66 | 69 |
| М5×0,8 | 90 | 89,3 | 90,7 | Частичная | 16 | 71 | 74 |
| М5×0,8 | 95 | 94,3 | 95,7 | Частичная | 16 | 76 | 79 |
| М5×0,8 | 100 | 99,3 | 100,7 | Частичная | 16 | 81 | 84 |
| М6×1 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 22 | 21,58 | 22,42 | По фактическому k | 18 | не установлено | не установлено |
| М6×1 | 25 | 24,58 | 25,42 | Частичная | 18 | 4 | 7 |
| М6×1 | 28 | 27,58 | 28,42 | Частичная | 18 | 7 | 10 |
| М6×1 | 30 | 29,58 | 30,42 | Частичная | 18 | 9 | 12 |
| М6×1 | 32 | 31,5 | 32,5 | Частичная | 18 | 11 | 14 |
| М6×1 | 35 | 34,5 | 35,5 | Частичная | 18 | 14 | 17 |
| М6×1 | 38 | 37,5 | 38,5 | Частичная | 18 | 17 | 20 |
| М6×1 | 40 | 39,5 | 40,5 | Частичная | 18 | 19 | 22 |
| М6×1 | 42 | 41,5 | 42,5 | Частичная | 18 | 21 | 24 |
| М6×1 | 45 | 44,5 | 45,5 | Частичная | 18 | 24 | 27 |
| М6×1 | 48 | 47,5 | 48,5 | Частичная | 18 | 27 | 30 |
| М6×1 | 50 | 49,5 | 50,5 | Частичная | 18 | 29 | 32 |
| М6×1 | 55 | 54,4 | 55,6 | Частичная | 18 | 34 | 37 |
| М6×1 | 60 | 59,4 | 60,6 | Частичная | 18 | 39 | 42 |
| М6×1 | 65 | 64,4 | 65,6 | Частичная | 18 | 44 | 47 |
| М6×1 | 70 | 69,4 | 70,6 | Частичная | 18 | 49 | 52 |
| М6×1 | 75 | 74,4 | 75,6 | Частичная | 18 | 54 | 57 |
| М6×1 | 80 | 79,4 | 80,6 | Частичная | 18 | 59 | 62 |
| М6×1 | 85 | 84,3 | 85,7 | Частичная | 18 | 64 | 67 |
| М6×1 | 90 | 89,3 | 90,7 | Частичная | 18 | 69 | 72 |
| М6×1 | 95 | 94,3 | 95,7 | Частичная | 18 | 74 | 77 |
| М6×1 | 100 | 99,3 | 100,7 | Частичная | 18 | 79 | 82 |
| М8×1,25 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 28 | 27,58 | 28,42 | По фактическому k | 22 | не установлено | не установлено |
| М8×1,25 | 30 | 29,58 | 30,42 | Частичная | 22 | 4 | 8 |
| М8×1,25 | 32 | 31,5 | 32,5 | Частичная | 22 | 6 | 10 |
| М8×1,25 | 35 | 34,5 | 35,5 | Частичная | 22 | 9 | 13 |
| М8×1,25 | 38 | 37,5 | 38,5 | Частичная | 22 | 12 | 16 |
| М8×1,25 | 40 | 39,5 | 40,5 | Частичная | 22 | 14 | 18 |
| М8×1,25 | 42 | 41,5 | 42,5 | Частичная | 22 | 16 | 20 |
| М8×1,25 | 45 | 44,5 | 45,5 | Частичная | 22 | 19 | 23 |
| М8×1,25 | 48 | 47,5 | 48,5 | Частичная | 22 | 22 | 26 |
| М8×1,25 | 50 | 49,5 | 50,5 | Частичная | 22 | 24 | 28 |
| М8×1,25 | 55 | 54,4 | 55,6 | Частичная | 22 | 29 | 33 |
| М8×1,25 | 60 | 59,4 | 60,6 | Частичная | 22 | 34 | 38 |
| М8×1,25 | 65 | 64,4 | 65,6 | Частичная | 22 | 39 | 43 |
| М8×1,25 | 70 | 69,4 | 70,6 | Частичная | 22 | 44 | 48 |
| М8×1,25 | 75 | 74,4 | 75,6 | Частичная | 22 | 49 | 53 |
| М8×1,25 | 80 | 79,4 | 80,6 | Частичная | 22 | 54 | 58 |
| М8×1,25 | 85 | 84,3 | 85,7 | Частичная | 22 | 59 | 63 |
| М8×1,25 | 90 | 89,3 | 90,7 | Частичная | 22 | 64 | 68 |
| М8×1,25 | 95 | 94,3 | 95,7 | Частичная | 22 | 69 | 73 |
| М8×1,25 | 100 | 99,3 | 100,7 | Частичная | 22 | 74 | 78 |
| М8×1 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 28 | 27,58 | 28,42 | По фактическому k | 22 | не установлено | не установлено |
| М8×1 | 30 | 29,58 | 30,42 | Частичная | 22 | 5 | 8 |
| М8×1 | 32 | 31,5 | 32,5 | Частичная | 22 | 7 | 10 |
| М8×1 | 35 | 34,5 | 35,5 | Частичная | 22 | 10 | 13 |
| М8×1 | 38 | 37,5 | 38,5 | Частичная | 22 | 13 | 16 |
| М8×1 | 40 | 39,5 | 40,5 | Частичная | 22 | 15 | 18 |
| М8×1 | 42 | 41,5 | 42,5 | Частичная | 22 | 17 | 20 |
| М8×1 | 45 | 44,5 | 45,5 | Частичная | 22 | 20 | 23 |
| М8×1 | 48 | 47,5 | 48,5 | Частичная | 22 | 23 | 26 |
| М8×1 | 50 | 49,5 | 50,5 | Частичная | 22 | 25 | 28 |
| М8×1 | 55 | 54,4 | 55,6 | Частичная | 22 | 30 | 33 |
| М8×1 | 60 | 59,4 | 60,6 | Частичная | 22 | 35 | 38 |
| М8×1 | 65 | 64,4 | 65,6 | Частичная | 22 | 40 | 43 |
| М8×1 | 70 | 69,4 | 70,6 | Частичная | 22 | 45 | 48 |
| М8×1 | 75 | 74,4 | 75,6 | Частичная | 22 | 50 | 53 |
| М8×1 | 80 | 79,4 | 80,6 | Частичная | 22 | 55 | 58 |
| М8×1 | 85 | 84,3 | 85,7 | Частичная | 22 | 60 | 63 |
| М8×1 | 90 | 89,3 | 90,7 | Частичная | 22 | 65 | 68 |
| М8×1 | 95 | 94,3 | 95,7 | Частичная | 22 | 70 | 73 |
| М8×1 | 100 | 99,3 | 100,7 | Частичная | 22 | 75 | 78 |
| М10×1,5 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 32 | 31,5 | 32,5 | По фактическому k | 26 | не установлено | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | Частичная | 26 | 5 | 9 |
| М10×1,5 | 38 | 37,5 | 38,5 | Частичная | 26 | 8 | 12 |
| М10×1,5 | 40 | 39,5 | 40,5 | Частичная | 26 | 10 | 14 |
| М10×1,5 | 42 | 41,5 | 42,5 | Частичная | 26 | 12 | 16 |
| М10×1,5 | 45 | 44,5 | 45,5 | Частичная | 26 | 15 | 19 |
| М10×1,5 | 48 | 47,5 | 48,5 | Частичная | 26 | 18 | 22 |
| М10×1,5 | 50 | 49,5 | 50,5 | Частичная | 26 | 20 | 24 |
| М10×1,5 | 55 | 54,4 | 55,6 | Частичная | 26 | 25 | 29 |
| М10×1,5 | 60 | 59,4 | 60,6 | Частичная | 26 | 30 | 34 |
| М10×1,5 | 65 | 64,4 | 65,6 | Частичная | 26 | 35 | 39 |
| М10×1,5 | 70 | 69,4 | 70,6 | Частичная | 26 | 40 | 44 |
| М10×1,5 | 75 | 74,4 | 75,6 | Частичная | 26 | 45 | 49 |
| М10×1,5 | 80 | 79,4 | 80,6 | Частичная | 26 | 50 | 54 |
| М10×1,5 | 85 | 84,3 | 85,7 | Частичная | 26 | 55 | 59 |
| М10×1,5 | 90 | 89,3 | 90,7 | Частичная | 26 | 60 | 64 |
| М10×1,5 | 95 | 94,3 | 95,7 | Частичная | 26 | 65 | 69 |
| М10×1,5 | 100 | 99,3 | 100,7 | Частичная | 26 | 70 | 74 |
| М10×1,25 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 32 | 31,5 | 32,5 | По фактическому k | 26 | не установлено | не установлено |
| М10×1,25 | 35 | 34,5 | 35,5 | Частичная | 26 | 5 | 9 |
| М10×1,25 | 38 | 37,5 | 38,5 | Частичная | 26 | 8 | 12 |
| М10×1,25 | 40 | 39,5 | 40,5 | Частичная | 26 | 10 | 14 |
| М10×1,25 | 42 | 41,5 | 42,5 | Частичная | 26 | 12 | 16 |
| М10×1,25 | 45 | 44,5 | 45,5 | Частичная | 26 | 15 | 19 |
| М10×1,25 | 48 | 47,5 | 48,5 | Частичная | 26 | 18 | 22 |
| М10×1,25 | 50 | 49,5 | 50,5 | Частичная | 26 | 20 | 24 |
| М10×1,25 | 55 | 54,4 | 55,6 | Частичная | 26 | 25 | 29 |
| М10×1,25 | 60 | 59,4 | 60,6 | Частичная | 26 | 30 | 34 |
| М10×1,25 | 65 | 64,4 | 65,6 | Частичная | 26 | 35 | 39 |
| М10×1,25 | 70 | 69,4 | 70,6 | Частичная | 26 | 40 | 44 |
| М10×1,25 | 75 | 74,4 | 75,6 | Частичная | 26 | 45 | 49 |
| М10×1,25 | 80 | 79,4 | 80,6 | Частичная | 26 | 50 | 54 |
| М10×1,25 | 85 | 84,3 | 85,7 | Частичная | 26 | 55 | 59 |
| М10×1,25 | 90 | 89,3 | 90,7 | Частичная | 26 | 60 | 64 |
| М10×1,25 | 95 | 94,3 | 95,7 | Частичная | 26 | 65 | 69 |
| М10×1,25 | 100 | 99,3 | 100,7 | Частичная | 26 | 70 | 74 |
| М12×1,75 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | По фактическому k | 30 | не установлено | не установлено |
| М12×1,75 | 38 | 37,5 | 38,5 | По фактическому k | 30 | не установлено | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | Частичная | 30 | 6 | 10 |
| М12×1,75 | 42 | 41,5 | 42,5 | Частичная | 30 | 8 | 12 |
| М12×1,75 | 45 | 44,5 | 45,5 | Частичная | 30 | 11 | 15 |
| М12×1,75 | 48 | 47,5 | 48,5 | Частичная | 30 | 14 | 18 |
| М12×1,75 | 50 | 49,5 | 50,5 | Частичная | 30 | 16 | 20 |
| М12×1,75 | 55 | 54,4 | 55,6 | Частичная | 30 | 21 | 25 |
| М12×1,75 | 60 | 59,4 | 60,6 | Частичная | 30 | 26 | 30 |
| М12×1,75 | 65 | 64,4 | 65,6 | Частичная | 30 | 31 | 35 |
| М12×1,75 | 70 | 69,4 | 70,6 | Частичная | 30 | 36 | 40 |
| М12×1,75 | 75 | 74,4 | 75,6 | Частичная | 30 | 41 | 45 |
| М12×1,75 | 80 | 79,4 | 80,6 | Частичная | 30 | 46 | 50 |
| М12×1,75 | 85 | 84,3 | 85,7 | Частичная | 30 | 51 | 55 |
| М12×1,75 | 90 | 89,3 | 90,7 | Частичная | 30 | 56 | 60 |
| М12×1,75 | 95 | 94,3 | 95,7 | Частичная | 30 | 61 | 65 |
| М12×1,75 | 100 | 99,3 | 100,7 | Частичная | 30 | 66 | 70 |
| М12×1,25 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 35 | 34,5 | 35,5 | По фактическому k | 30 | не установлено | не установлено |
| М12×1,25 | 38 | 37,5 | 38,5 | По фактическому k | 30 | не установлено | не установлено |
| М12×1,25 | 40 | 39,5 | 40,5 | Частичная | 30 | 6 | 10 |
| М12×1,25 | 42 | 41,5 | 42,5 | Частичная | 30 | 8 | 12 |
| М12×1,25 | 45 | 44,5 | 45,5 | Частичная | 30 | 11 | 15 |
| М12×1,25 | 48 | 47,5 | 48,5 | Частичная | 30 | 14 | 18 |
| М12×1,25 | 50 | 49,5 | 50,5 | Частичная | 30 | 16 | 20 |
| М12×1,25 | 55 | 54,4 | 55,6 | Частичная | 30 | 21 | 25 |
| М12×1,25 | 60 | 59,4 | 60,6 | Частичная | 30 | 26 | 30 |
| М12×1,25 | 65 | 64,4 | 65,6 | Частичная | 30 | 31 | 35 |
| М12×1,25 | 70 | 69,4 | 70,6 | Частичная | 30 | 36 | 40 |
| М12×1,25 | 75 | 74,4 | 75,6 | Частичная | 30 | 41 | 45 |
| М12×1,25 | 80 | 79,4 | 80,6 | Частичная | 30 | 46 | 50 |
| М12×1,25 | 85 | 84,3 | 85,7 | Частичная | 30 | 51 | 55 |
| М12×1,25 | 90 | 89,3 | 90,7 | Частичная | 30 | 56 | 60 |
| М12×1,25 | 95 | 94,3 | 95,7 | Частичная | 30 | 61 | 65 |
| М12×1,25 | 100 | 99,3 | 100,7 | Частичная | 30 | 66 | 70 |
| М14×2 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 40 | 39,5 | 40,5 | По фактическому k | 34 | не установлено | не установлено |
| М14×2 | 42 | 41,5 | 42,5 | По фактическому k | 34 | не установлено | не установлено |
| М14×2 | 45 | 44,5 | 45,5 | По фактическому k | 34 | не установлено | не установлено |
| М14×2 | 48 | 47,5 | 48,5 | Частичная | 34 | 9 | 14 |
| М14×2 | 50 | 49,5 | 50,5 | Частичная | 34 | 11 | 16 |
| М14×2 | 55 | 54,4 | 55,6 | Частичная | 34 | 16 | 21 |
| М14×2 | 60 | 59,4 | 60,6 | Частичная | 34 | 21 | 26 |
| М14×2 | 65 | 64,4 | 65,6 | Частичная | 34 | 26 | 31 |
| М14×2 | 70 | 69,4 | 70,6 | Частичная | 34 | 31 | 36 |
| М14×2 | 75 | 74,4 | 75,6 | Частичная | 34 | 36 | 41 |
| М14×2 | 80 | 79,4 | 80,6 | Частичная | 34 | 41 | 46 |
| М14×2 | 85 | 84,3 | 85,7 | Частичная | 34 | 46 | 51 |
| М14×2 | 90 | 89,3 | 90,7 | Частичная | 34 | 51 | 56 |
| М14×2 | 95 | 94,3 | 95,7 | Частичная | 34 | 56 | 61 |
| М14×2 | 100 | 99,3 | 100,7 | Частичная | 34 | 61 | 66 |
| М14×1,5 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 40 | 39,5 | 40,5 | По фактическому k | 34 | не установлено | не установлено |
| М14×1,5 | 42 | 41,5 | 42,5 | По фактическому k | 34 | не установлено | не установлено |
| М14×1,5 | 45 | 44,5 | 45,5 | Частичная | 34 | 7 | 11 |
| М14×1,5 | 48 | 47,5 | 48,5 | Частичная | 34 | 10 | 14 |
| М14×1,5 | 50 | 49,5 | 50,5 | Частичная | 34 | 12 | 16 |
| М14×1,5 | 55 | 54,4 | 55,6 | Частичная | 34 | 17 | 21 |
| М14×1,5 | 60 | 59,4 | 60,6 | Частичная | 34 | 22 | 26 |
| М14×1,5 | 65 | 64,4 | 65,6 | Частичная | 34 | 27 | 31 |
| М14×1,5 | 70 | 69,4 | 70,6 | Частичная | 34 | 32 | 36 |
| М14×1,5 | 75 | 74,4 | 75,6 | Частичная | 34 | 37 | 41 |
| М14×1,5 | 80 | 79,4 | 80,6 | Частичная | 34 | 42 | 46 |
| М14×1,5 | 85 | 84,3 | 85,7 | Частичная | 34 | 47 | 51 |
| М14×1,5 | 90 | 89,3 | 90,7 | Частичная | 34 | 52 | 56 |
| М14×1,5 | 95 | 94,3 | 95,7 | Частичная | 34 | 57 | 61 |
| М14×1,5 | 100 | 99,3 | 100,7 | Частичная | 34 | 62 | 66 |
| М16×2 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 45 | 44,5 | 45,5 | По фактическому k | 38 | не установлено | не установлено |
| М16×2 | 48 | 47,5 | 48,5 | По фактическому k | 38 | не установлено | не установлено |
| М16×2 | 50 | 49,5 | 50,5 | По фактическому k | 38 | не установлено | не установлено |
| М16×2 | 55 | 54,4 | 55,6 | Частичная | 38 | 12 | 17 |
| М16×2 | 60 | 59,4 | 60,6 | Частичная | 38 | 17 | 22 |
| М16×2 | 65 | 64,4 | 65,6 | Частичная | 38 | 22 | 27 |
| М16×2 | 70 | 69,4 | 70,6 | Частичная | 38 | 27 | 32 |
| М16×2 | 75 | 74,4 | 75,6 | Частичная | 38 | 32 | 37 |
| М16×2 | 80 | 79,4 | 80,6 | Частичная | 38 | 37 | 42 |
| М16×2 | 85 | 84,3 | 85,7 | Частичная | 38 | 42 | 47 |
| М16×2 | 90 | 89,3 | 90,7 | Частичная | 38 | 47 | 52 |
| М16×2 | 95 | 94,3 | 95,7 | Частичная | 38 | 52 | 57 |
| М16×2 | 100 | 99,3 | 100,7 | Частичная | 38 | 57 | 62 |
| М16×1,5 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 45 | 44,5 | 45,5 | По фактическому k | 38 | не установлено | не установлено |
| М16×1,5 | 48 | 47,5 | 48,5 | По фактическому k | 38 | не установлено | не установлено |
| М16×1,5 | 50 | 49,5 | 50,5 | Частичная | 38 | 8 | 12 |
| М16×1,5 | 55 | 54,4 | 55,6 | Частичная | 38 | 13 | 17 |
| М16×1,5 | 60 | 59,4 | 60,6 | Частичная | 38 | 18 | 22 |
| М16×1,5 | 65 | 64,4 | 65,6 | Частичная | 38 | 23 | 27 |
| М16×1,5 | 70 | 69,4 | 70,6 | Частичная | 38 | 28 | 32 |
| М16×1,5 | 75 | 74,4 | 75,6 | Частичная | 38 | 33 | 37 |
| М16×1,5 | 80 | 79,4 | 80,6 | Частичная | 38 | 38 | 42 |
| М16×1,5 | 85 | 84,3 | 85,7 | Частичная | 38 | 43 | 47 |
| М16×1,5 | 90 | 89,3 | 90,7 | Частичная | 38 | 48 | 52 |
| М16×1,5 | 95 | 94,3 | 95,7 | Частичная | 38 | 53 | 57 |
| М16×1,5 | 100 | 99,3 | 100,7 | Частичная | 38 | 58 | 62 |
| М18×2,5 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 48 | 47,5 | 48,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 50 | 49,5 | 50,5 | По фактическому k | 42 | не установлено | не установлено |
| М18×2,5 | 55 | 54,4 | 55,6 | По фактическому k | 42 | не установлено | не установлено |
| М18×2,5 | 60 | 59,4 | 60,6 | Частичная | 42 | 12 | 18 |
| М18×2,5 | 65 | 64,4 | 65,6 | Частичная | 42 | 17 | 23 |
| М18×2,5 | 70 | 69,4 | 70,6 | Частичная | 42 | 22 | 28 |
| М18×2,5 | 75 | 74,4 | 75,6 | Частичная | 42 | 27 | 33 |
| М18×2,5 | 80 | 79,4 | 80,6 | Частичная | 42 | 32 | 38 |
| М18×2,5 | 85 | 84,3 | 85,7 | Частичная | 42 | 37 | 43 |
| М18×2,5 | 90 | 89,3 | 90,7 | Частичная | 42 | 42 | 48 |
| М18×2,5 | 95 | 94,3 | 95,7 | Частичная | 42 | 47 | 53 |
| М18×2,5 | 100 | 99,3 | 100,7 | Частичная | 42 | 52 | 58 |
| М18×2,5 | 110 | 109,3 | 110,7 | Частичная | 42 | 62 | 68 |
| М18×1,5 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 48 | 47,5 | 48,5 | По фактическому k | 42 | не установлено | не установлено |
| М18×1,5 | 50 | 49,5 | 50,5 | По фактическому k | 42 | не установлено | не установлено |
| М18×1,5 | 55 | 54,4 | 55,6 | Частичная | 42 | 9 | 13 |
| М18×1,5 | 60 | 59,4 | 60,6 | Частичная | 42 | 14 | 18 |
| М18×1,5 | 65 | 64,4 | 65,6 | Частичная | 42 | 19 | 23 |
| М18×1,5 | 70 | 69,4 | 70,6 | Частичная | 42 | 24 | 28 |
| М18×1,5 | 75 | 74,4 | 75,6 | Частичная | 42 | 29 | 33 |
| М18×1,5 | 80 | 79,4 | 80,6 | Частичная | 42 | 34 | 38 |
| М18×1,5 | 85 | 84,3 | 85,7 | Частичная | 42 | 39 | 43 |
| М18×1,5 | 90 | 89,3 | 90,7 | Частичная | 42 | 44 | 48 |
| М18×1,5 | 95 | 94,3 | 95,7 | Частичная | 42 | 49 | 53 |
| М18×1,5 | 100 | 99,3 | 100,7 | Частичная | 42 | 54 | 58 |
| М18×1,5 | 110 | 109,3 | 110,7 | Частичная | 42 | 64 | 68 |
| М20×2,5 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 48 | 47,5 | 48,5 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 55 | 54,4 | 55,6 | По фактическому k | 46 | не установлено | не установлено |
| М20×2,5 | 60 | 59,4 | 60,6 | По фактическому k | 46 | не установлено | не установлено |
| М20×2,5 | 65 | 64,4 | 65,6 | Частичная | 46 | 13 | 19 |
| М20×2,5 | 70 | 69,4 | 70,6 | Частичная | 46 | 18 | 24 |
| М20×2,5 | 75 | 74,4 | 75,6 | Частичная | 46 | 23 | 29 |
| М20×2,5 | 80 | 79,4 | 80,6 | Частичная | 46 | 28 | 34 |
| М20×2,5 | 85 | 84,3 | 85,7 | Частичная | 46 | 33 | 39 |
| М20×2,5 | 90 | 89,3 | 90,7 | Частичная | 46 | 38 | 44 |
| М20×2,5 | 95 | 94,3 | 95,7 | Частичная | 46 | 43 | 49 |
| М20×2,5 | 100 | 99,3 | 100,7 | Частичная | 46 | 48 | 54 |
| М20×2,5 | 110 | 109,3 | 110,7 | Частичная | 46 | 58 | 64 |
| М20×2,5 | 120 | 119,3 | 120,7 | Частичная | 46 | 68 | 74 |
| М20×1,5 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 48 | 47,5 | 48,5 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 55 | 54,4 | 55,6 | По фактическому k | 46 | не установлено | не установлено |
| М20×1,5 | 60 | 59,4 | 60,6 | Частичная | 46 | 10 | 14 |
| М20×1,5 | 65 | 64,4 | 65,6 | Частичная | 46 | 15 | 19 |
| М20×1,5 | 70 | 69,4 | 70,6 | Частичная | 46 | 20 | 24 |
| М20×1,5 | 75 | 74,4 | 75,6 | Частичная | 46 | 25 | 29 |
| М20×1,5 | 80 | 79,4 | 80,6 | Частичная | 46 | 30 | 34 |
| М20×1,5 | 85 | 84,3 | 85,7 | Частичная | 46 | 35 | 39 |
| М20×1,5 | 90 | 89,3 | 90,7 | Частичная | 46 | 40 | 44 |
| М20×1,5 | 95 | 94,3 | 95,7 | Частичная | 46 | 45 | 49 |
| М20×1,5 | 100 | 99,3 | 100,7 | Частичная | 46 | 50 | 54 |
| М20×1,5 | 110 | 109,3 | 110,7 | Частичная | 46 | 60 | 64 |
| М20×1,5 | 120 | 119,3 | 120,7 | Частичная | 46 | 70 | 74 |
* Непредпочтительный размер. Прочерк не является нулём.
Полная ступенчатая таблица 2, М1–М20, 2–120 мм; 8 конфигураций, исполнение 2 М2–М12. Непредпочтительные длины сохранены. На границе полной резьбы требуется фактическая высота k.
| d | P | DДиаметр головки | kВысота потайной части | fВысота выступающей сферы | R₁Радиус сферы | αУгол потая | RРадиус перехода | d₁Полный гладкий стержень | aНормальный недорез | LBБиение головки в заданном направлении | nШирина прямого шлица | hГлубина прямого шлица | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 0,4 | 3,8min 3,5; max 3,8 | ≤ 1,2min —; max 1,2 | 0,5min —; max — | 4,2min —; max — | 90min 90; max 92 | ≤ 0,2min —; max 0,2 | 2min 1,86; max 2 | ≤ 1min —; max 1 | ≤ 0,36min —; max 0,36 | 0,5min 0,56; max 0,7 | 0,8…1min 0,8; max 1 | 3; 3,5 *; 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20 |
| 2,5 | 0,45 | 4,7min 4,4; max 4,7 | ≤ 1,5min —; max 1,5 | 0,6min —; max — | 5,4min —; max — | 90min 90; max 92 | ≤ 0,25min —; max 0,25 | 2,5min 2,36; max 2,5 | ≤ 1min —; max 1 | ≤ 0,36min —; max 0,36 | 0,6min 0,66; max 0,8 | 1…1,2min 1; max 1,2 | 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25 |
| 3 | 0,5 | 5,6min 5,3; max 5,6 | ≤ 1,65min —; max 1,65 | 0,75min —; max — | 6min —; max — | 90min 90; max 92 | ≤ 0,30000000000000004min —; max 0,30000000000000004 | 3min 2,86; max 3 | ≤ 1,6min —; max 1,6 | ≤ 0,36min —; max 0,36 | 0,8min 0,86; max 1 | 1,2…1,45min 1,2; max 1,45 | 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 3,5 | 0,6 | 6,5min 6,14; max 6,5 | ≤ 1,93min —; max 1,93 | 0,9min —; max — | 6,8min —; max — | 90min 90; max 92 | ≤ 0,35000000000000003min —; max 0,35000000000000003 | 3,5min 3,32; max 3,5 | ≤ 1,6min —; max 1,6 | ≤ 0,44min —; max 0,44 | 0,8min 0,86; max 1 | 1,4…1,7min 1,4; max 1,7 | 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 4 | 0,7 | 7,4min 7,04; max 7,4 | ≤ 2,2min —; max 2,2 | 1min —; max — | 8min —; max — | 90min 90; max 92 | ≤ 0,4min —; max 0,4 | 4min 3,82; max 4 | ≤ 2min —; max 2 | ≤ 0,44min —; max 0,44 | 1min 1,06; max 1,2 | 1,6…1,9min 1,6; max 1,9 | 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,8 | 9,2min 8,84; max 9,2 | ≤ 2,5min —; max 2,5 | 1,25min —; max — | 9,4min —; max — | 90min 90; max 92 | ≤ 0,5min —; max 0,5 | 5min 4,82; max 5 | ≤ 3min —; max 3 | ≤ 0,44min —; max 0,44 | 1,2min 1,26; max 1,51 | 2…2,3min 2; max 2,3 | 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 6 | 1 | 11min 10,57; max 11 | ≤ 3min —; max 3 | 1,5min —; max — | 12min —; max — | 90min 90; max 92 | ≤ 0,6000000000000001min —; max 0,6000000000000001 | 6min 5,82; max 6 | ≤ 3min —; max 3 | ≤ 0,54min —; max 0,54 | 1,6min 1,66; max 1,91 | 2,4…2,8min 2,4; max 2,8 | 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 8 | 1,25 | 14,5min 14,07; max 14,5 | ≤ 4min —; max 4 | 2min —; max — | 15min —; max — | 90min 90; max 92 | ≤ 0,8min —; max 0,8 | 8min 7,78; max 8 | ≤ 4min —; max 4 | ≤ 0,54min —; max 0,54 | 2min 2,06; max 2,31 | 3,2…3,7min 3,2; max 3,7 | 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 8 | 1 | 14,5min 14,07; max 14,5 | ≤ 4min —; max 4 | 2min —; max — | 15min —; max — | 90min 90; max 92 | ≤ 0,8min —; max 0,8 | 8min 7,78; max 8 | ≤ 3min —; max 3 | ≤ 0,54min —; max 0,54 | 2min 2,06; max 2,31 | 3,2…3,7min 3,2; max 3,7 | 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 10 | 1,5 | 18min 17,57; max 18 | ≤ 5min —; max 5 | 2,5min —; max — | 19min —; max — | 90min 90; max 92 | ≤ 1min —; max 1 | 10min 9,78; max 10 | ≤ 4min —; max 4 | ≤ 0,54min —; max 0,54 | 2,5min 2,56; max 2,81 | 4…4,5min 4; max 4,5 | 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 10 | 1,25 | 18min 17,57; max 18 | ≤ 5min —; max 5 | 2,5min —; max — | 19min —; max — | 90min 90; max 92 | ≤ 1min —; max 1 | 10min 9,78; max 10 | ≤ 4min —; max 4 | ≤ 0,54min —; max 0,54 | 2,5min 2,56; max 2,81 | 4…4,5min 4; max 4,5 | 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 12 | 1,75 | 21,5min 20,98; max 21,5 | ≤ 6min —; max 6 | 3min —; max — | 22,5min —; max — | 90min 90; max 92 | ≤ 1,2000000000000002min —; max 1,2000000000000002 | 12min 11,73; max 12 | ≤ 4min —; max 4 | ≤ 0,66min —; max 0,66 | 3min 3,06; max 3,31 | 4,8…5,4min 4,8; max 5,4 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 12 | 1,25 | 21,5min 20,98; max 21,5 | ≤ 6min —; max 6 | 3min —; max — | 22,5min —; max — | 90min 90; max 92 | ≤ 1,2000000000000002min —; max 1,2000000000000002 | 12min 11,73; max 12 | ≤ 4min —; max 4 | ≤ 0,66min —; max 0,66 | 3min 3,06; max 3,31 | 4,8…5,4min 4,8; max 5,4 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 14 | 2 | 25min 24,48; max 25 | ≤ 7min —; max 7 | 3,5min —; max — | 26min —; max — | 90min 90; max 92 | ≤ 1,4000000000000001min —; max 1,4000000000000001 | 14min 13,73; max 14 | ≤ 5min —; max 5 | ≤ 0,66min —; max 0,66 | 3min 3,06; max 3,31 | 5,6…6,3min 5,6; max 6,3 | 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 14 | 1,5 | 25min 24,48; max 25 | ≤ 7min —; max 7 | 3,5min —; max — | 26min —; max — | 90min 90; max 92 | ≤ 1,4000000000000001min —; max 1,4000000000000001 | 14min 13,73; max 14 | ≤ 4min —; max 4 | ≤ 0,66min —; max 0,66 | 3min 3,06; max 3,31 | 5,6…6,3min 5,6; max 6,3 | 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 16 | 2 | 28,5min 27,98; max 28,5 | ≤ 8min —; max 8 | 4min —; max — | 30min —; max — | 90min 90; max 92 | ≤ 1,6min —; max 1,6 | 16min 15,73; max 16 | ≤ 5min —; max 5 | ≤ 0,66min —; max 0,66 | 4min 4,07; max 4,37 | 6,4…7,2min 6,4; max 7,2 | 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 16 | 1,5 | 28,5min 27,98; max 28,5 | ≤ 8min —; max 8 | 4min —; max — | 30min —; max — | 90min 90; max 92 | ≤ 1,6min —; max 1,6 | 16min 15,73; max 16 | ≤ 4min —; max 4 | ≤ 0,66min —; max 0,66 | 4min 4,07; max 4,37 | 6,4…7,2min 6,4; max 7,2 | 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 18 | 2,5 | 32,5min 31,88; max 32,5 | ≤ 9min —; max 9 | 4,5min —; max — | 34min —; max — | 90min 90; max 92 | ≤ 1,8min —; max 1,8 | 18min 17,73; max 18 | ≤ 6min —; max 6 | ≤ 0,78min —; max 0,78 | 4min 4,07; max 4,37 | 7,2…8,1min 7,2; max 8,1 | 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100; 110 |
| 18 | 1,5 | 32,5min 31,88; max 32,5 | ≤ 9min —; max 9 | 4,5min —; max — | 34min —; max — | 90min 90; max 92 | ≤ 1,8min —; max 1,8 | 18min 17,73; max 18 | ≤ 4min —; max 4 | ≤ 0,78min —; max 0,78 | 4min 4,07; max 4,37 | 7,2…8,1min 7,2; max 8,1 | 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100; 110 |
| 20 | 2,5 | 36min 35,38; max 36 | ≤ 10min —; max 10 | 5min —; max — | 38min —; max — | 90min 90; max 92 | ≤ 2min —; max 2 | 20min 19,67; max 20 | ≤ 6min —; max 6 | ≤ 0,78min —; max 0,78 | 5min 5,07; max 5,37 | 8…9min 8; max 9 | 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100; 110; 120 |
| 20 | 1,5 | 36min 35,38; max 36 | ≤ 10min —; max 10 | 5min —; max — | 38min —; max — | 90min 90; max 92 | ≤ 2min —; max 2 | 20min 19,67; max 20 | ≤ 4min —; max 4 | ≤ 0,78min —; max 0,78 | 5min 5,07; max 5,37 | 8…9min 8; max 9 | 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100; 110; 120 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М2×0,4 | 3 | 2,8 | 3,2 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 3,5 | 3,26 | 3,74 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 4 | 3,76 | 4,24 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 18 | 17,65 | 18,35 | По фактическому k | 16 | не установлено | не установлено |
| М2×0,4 | 20 | 19,58 | 20,42 | Частичная | 16 | 3 | 4 |
| М2,5×0,45 | 4 | 3,76 | 4,24 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 20 | 19,58 | 20,42 | По фактическому k | 18 | не установлено | не установлено |
| М2,5×0,45 | 22 | 21,58 | 22,42 | Частичная | 18 | 3 | 4 |
| М2,5×0,45 | 25 | 24,58 | 25,42 | Частичная | 18 | 6 | 7 |
| М3×0,5 | 4 | 3,76 | 4,24 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 22 | 21,58 | 22,42 | По фактическому k | 19 | не установлено | не установлено |
| М3×0,5 | 25 | 24,58 | 25,42 | Частичная | 19 | 4,4 | 6 |
| М3×0,5 | 28 | 27,58 | 28,42 | Частичная | 19 | 7,4 | 9 |
| М3×0,5 | 30 | 29,58 | 30,42 | Частичная | 19 | 9,4 | 11 |
| М3,5×0,6 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 22 | 21,58 | 22,42 | По фактическому k | 20 | не установлено | не установлено |
| М3,5×0,6 | 25 | 24,58 | 25,42 | Частичная | 20 | 3,4 | 5 |
| М3,5×0,6 | 28 | 27,58 | 28,42 | Частичная | 20 | 6,4 | 8 |
| М3,5×0,6 | 30 | 29,58 | 30,42 | Частичная | 20 | 8,4 | 10 |
| М3,5×0,6 | 32 | 31,5 | 32,5 | Частичная | 20 | 10,4 | 12 |
| М3,5×0,6 | 35 | 34,5 | 35,5 | Частичная | 20 | 13,4 | 15 |
| М4×0,7 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 25 | 24,58 | 25,42 | По фактическому k | 22 | не установлено | не установлено |
| М4×0,7 | 28 | 27,58 | 28,42 | Частичная | 22 | 4 | 6 |
| М4×0,7 | 30 | 29,58 | 30,42 | Частичная | 22 | 6 | 8 |
| М4×0,7 | 32 | 31,5 | 32,5 | Частичная | 22 | 8 | 10 |
| М4×0,7 | 35 | 34,5 | 35,5 | Частичная | 22 | 11 | 13 |
| М4×0,7 | 38 | 37,5 | 38,5 | Частичная | 22 | 14 | 16 |
| М4×0,7 | 40 | 39,5 | 40,5 | Частичная | 22 | 16 | 18 |
| М5×0,8 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 30 | 29,58 | 30,42 | По фактическому k | 25 | не установлено | не установлено |
| М5×0,8 | 32 | 31,5 | 32,5 | Частичная | 25 | 4 | 7 |
| М5×0,8 | 35 | 34,5 | 35,5 | Частичная | 25 | 7 | 10 |
| М5×0,8 | 38 | 37,5 | 38,5 | Частичная | 25 | 10 | 13 |
| М5×0,8 | 40 | 39,5 | 40,5 | Частичная | 25 | 12 | 15 |
| М5×0,8 | 42 | 41,5 | 42,5 | Частичная | 25 | 14 | 17 |
| М5×0,8 | 45 | 44,5 | 45,5 | Частичная | 25 | 17 | 20 |
| М5×0,8 | 48 | 47,5 | 48,5 | Частичная | 25 | 20 | 23 |
| М5×0,8 | 50 | 49,5 | 50,5 | Частичная | 25 | 22 | 25 |
| М5×0,8 | 55 | 54,4 | 55,6 | Частичная | 25 | 27 | 30 |
| М5×0,8 | 60 | 59,4 | 60,6 | Частичная | 25 | 32 | 35 |
| М5×0,8 | 65 | 64,4 | 65,6 | Частичная | 25 | 37 | 40 |
| М5×0,8 | 70 | 69,4 | 70,6 | Частичная | 25 | 42 | 45 |
| М5×0,8 | 75 | 74,4 | 75,6 | Частичная | 25 | 47 | 50 |
| М5×0,8 | 80 | 79,4 | 80,6 | Частичная | 25 | 52 | 55 |
| М5×0,8 | 85 | 84,3 | 85,7 | Частичная | 25 | 57 | 60 |
| М5×0,8 | 90 | 89,3 | 90,7 | Частичная | 25 | 62 | 65 |
| М5×0,8 | 95 | 94,3 | 95,7 | Частичная | 25 | 67 | 70 |
| М5×0,8 | 100 | 99,3 | 100,7 | Частичная | 25 | 72 | 75 |
| М6×1 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 32 | 31,5 | 32,5 | По фактическому k | 28 | не установлено | не установлено |
| М6×1 | 35 | 34,5 | 35,5 | Частичная | 28 | 4 | 7 |
| М6×1 | 38 | 37,5 | 38,5 | Частичная | 28 | 7 | 10 |
| М6×1 | 40 | 39,5 | 40,5 | Частичная | 28 | 9 | 12 |
| М6×1 | 42 | 41,5 | 42,5 | Частичная | 28 | 11 | 14 |
| М6×1 | 45 | 44,5 | 45,5 | Частичная | 28 | 14 | 17 |
| М6×1 | 48 | 47,5 | 48,5 | Частичная | 28 | 17 | 20 |
| М6×1 | 50 | 49,5 | 50,5 | Частичная | 28 | 19 | 22 |
| М6×1 | 55 | 54,4 | 55,6 | Частичная | 28 | 24 | 27 |
| М6×1 | 60 | 59,4 | 60,6 | Частичная | 28 | 29 | 32 |
| М6×1 | 65 | 64,4 | 65,6 | Частичная | 28 | 34 | 37 |
| М6×1 | 70 | 69,4 | 70,6 | Частичная | 28 | 39 | 42 |
| М6×1 | 75 | 74,4 | 75,6 | Частичная | 28 | 44 | 47 |
| М6×1 | 80 | 79,4 | 80,6 | Частичная | 28 | 49 | 52 |
| М6×1 | 85 | 84,3 | 85,7 | Частичная | 28 | 54 | 57 |
| М6×1 | 90 | 89,3 | 90,7 | Частичная | 28 | 59 | 62 |
| М6×1 | 95 | 94,3 | 95,7 | Частичная | 28 | 64 | 67 |
| М6×1 | 100 | 99,3 | 100,7 | Частичная | 28 | 69 | 72 |
| М8×1,25 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 40 | 39,5 | 40,5 | По фактическому k | 34 | не установлено | не установлено |
| М8×1,25 | 42 | 41,5 | 42,5 | Частичная | 34 | 4 | 8 |
| М8×1,25 | 45 | 44,5 | 45,5 | Частичная | 34 | 7 | 11 |
| М8×1,25 | 48 | 47,5 | 48,5 | Частичная | 34 | 10 | 14 |
| М8×1,25 | 50 | 49,5 | 50,5 | Частичная | 34 | 12 | 16 |
| М8×1,25 | 55 | 54,4 | 55,6 | Частичная | 34 | 17 | 21 |
| М8×1,25 | 60 | 59,4 | 60,6 | Частичная | 34 | 22 | 26 |
| М8×1,25 | 65 | 64,4 | 65,6 | Частичная | 34 | 27 | 31 |
| М8×1,25 | 70 | 69,4 | 70,6 | Частичная | 34 | 32 | 36 |
| М8×1,25 | 75 | 74,4 | 75,6 | Частичная | 34 | 37 | 41 |
| М8×1,25 | 80 | 79,4 | 80,6 | Частичная | 34 | 42 | 46 |
| М8×1,25 | 85 | 84,3 | 85,7 | Частичная | 34 | 47 | 51 |
| М8×1,25 | 90 | 89,3 | 90,7 | Частичная | 34 | 52 | 56 |
| М8×1,25 | 95 | 94,3 | 95,7 | Частичная | 34 | 57 | 61 |
| М8×1,25 | 100 | 99,3 | 100,7 | Частичная | 34 | 62 | 66 |
| М8×1 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 38 | 37,5 | 38,5 | По фактическому k | 34 | не установлено | не установлено |
| М8×1 | 40 | 39,5 | 40,5 | По фактическому k | 34 | не установлено | не установлено |
| М8×1 | 42 | 41,5 | 42,5 | Частичная | 34 | 5 | 8 |
| М8×1 | 45 | 44,5 | 45,5 | Частичная | 34 | 8 | 11 |
| М8×1 | 48 | 47,5 | 48,5 | Частичная | 34 | 11 | 14 |
| М8×1 | 50 | 49,5 | 50,5 | Частичная | 34 | 13 | 16 |
| М8×1 | 55 | 54,4 | 55,6 | Частичная | 34 | 18 | 21 |
| М8×1 | 60 | 59,4 | 60,6 | Частичная | 34 | 23 | 26 |
| М8×1 | 65 | 64,4 | 65,6 | Частичная | 34 | 28 | 31 |
| М8×1 | 70 | 69,4 | 70,6 | Частичная | 34 | 33 | 36 |
| М8×1 | 75 | 74,4 | 75,6 | Частичная | 34 | 38 | 41 |
| М8×1 | 80 | 79,4 | 80,6 | Частичная | 34 | 43 | 46 |
| М8×1 | 85 | 84,3 | 85,7 | Частичная | 34 | 48 | 51 |
| М8×1 | 90 | 89,3 | 90,7 | Частичная | 34 | 53 | 56 |
| М8×1 | 95 | 94,3 | 95,7 | Частичная | 34 | 58 | 61 |
| М8×1 | 100 | 99,3 | 100,7 | Частичная | 34 | 63 | 66 |
| М10×1,5 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 45 | 44,5 | 45,5 | По фактическому k | 40 | не установлено | не установлено |
| М10×1,5 | 48 | 47,5 | 48,5 | По фактическому k | 40 | не установлено | не установлено |
| М10×1,5 | 50 | 49,5 | 50,5 | Частичная | 40 | 6 | 10 |
| М10×1,5 | 55 | 54,4 | 55,6 | Частичная | 40 | 11 | 15 |
| М10×1,5 | 60 | 59,4 | 60,6 | Частичная | 40 | 16 | 20 |
| М10×1,5 | 65 | 64,4 | 65,6 | Частичная | 40 | 21 | 25 |
| М10×1,5 | 70 | 69,4 | 70,6 | Частичная | 40 | 26 | 30 |
| М10×1,5 | 75 | 74,4 | 75,6 | Частичная | 40 | 31 | 35 |
| М10×1,5 | 80 | 79,4 | 80,6 | Частичная | 40 | 36 | 40 |
| М10×1,5 | 85 | 84,3 | 85,7 | Частичная | 40 | 41 | 45 |
| М10×1,5 | 90 | 89,3 | 90,7 | Частичная | 40 | 46 | 50 |
| М10×1,5 | 95 | 94,3 | 95,7 | Частичная | 40 | 51 | 55 |
| М10×1,5 | 100 | 99,3 | 100,7 | Частичная | 40 | 56 | 60 |
| М10×1,25 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 45 | 44,5 | 45,5 | По фактическому k | 40 | не установлено | не установлено |
| М10×1,25 | 48 | 47,5 | 48,5 | По фактическому k | 40 | не установлено | не установлено |
| М10×1,25 | 50 | 49,5 | 50,5 | Частичная | 40 | 6 | 10 |
| М10×1,25 | 55 | 54,4 | 55,6 | Частичная | 40 | 11 | 15 |
| М10×1,25 | 60 | 59,4 | 60,6 | Частичная | 40 | 16 | 20 |
| М10×1,25 | 65 | 64,4 | 65,6 | Частичная | 40 | 21 | 25 |
| М10×1,25 | 70 | 69,4 | 70,6 | Частичная | 40 | 26 | 30 |
| М10×1,25 | 75 | 74,4 | 75,6 | Частичная | 40 | 31 | 35 |
| М10×1,25 | 80 | 79,4 | 80,6 | Частичная | 40 | 36 | 40 |
| М10×1,25 | 85 | 84,3 | 85,7 | Частичная | 40 | 41 | 45 |
| М10×1,25 | 90 | 89,3 | 90,7 | Частичная | 40 | 46 | 50 |
| М10×1,25 | 95 | 94,3 | 95,7 | Частичная | 40 | 51 | 55 |
| М10×1,25 | 100 | 99,3 | 100,7 | Частичная | 40 | 56 | 60 |
| М12×1,75 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 48 | 47,5 | 48,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 55 | 54,4 | 55,6 | По фактическому k | 46 | не установлено | не установлено |
| М12×1,75 | 60 | 59,4 | 60,6 | Частичная | 46 | 10 | 14 |
| М12×1,75 | 65 | 64,4 | 65,6 | Частичная | 46 | 15 | 19 |
| М12×1,75 | 70 | 69,4 | 70,6 | Частичная | 46 | 20 | 24 |
| М12×1,75 | 75 | 74,4 | 75,6 | Частичная | 46 | 25 | 29 |
| М12×1,75 | 80 | 79,4 | 80,6 | Частичная | 46 | 30 | 34 |
| М12×1,75 | 85 | 84,3 | 85,7 | Частичная | 46 | 35 | 39 |
| М12×1,75 | 90 | 89,3 | 90,7 | Частичная | 46 | 40 | 44 |
| М12×1,75 | 95 | 94,3 | 95,7 | Частичная | 46 | 45 | 49 |
| М12×1,75 | 100 | 99,3 | 100,7 | Частичная | 46 | 50 | 54 |
| М12×1,25 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 48 | 47,5 | 48,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 55 | 54,4 | 55,6 | По фактическому k | 46 | не установлено | не установлено |
| М12×1,25 | 60 | 59,4 | 60,6 | Частичная | 46 | 10 | 14 |
| М12×1,25 | 65 | 64,4 | 65,6 | Частичная | 46 | 15 | 19 |
| М12×1,25 | 70 | 69,4 | 70,6 | Частичная | 46 | 20 | 24 |
| М12×1,25 | 75 | 74,4 | 75,6 | Частичная | 46 | 25 | 29 |
| М12×1,25 | 80 | 79,4 | 80,6 | Частичная | 46 | 30 | 34 |
| М12×1,25 | 85 | 84,3 | 85,7 | Частичная | 46 | 35 | 39 |
| М12×1,25 | 90 | 89,3 | 90,7 | Частичная | 46 | 40 | 44 |
| М12×1,25 | 95 | 94,3 | 95,7 | Частичная | 46 | 45 | 49 |
| М12×1,25 | 100 | 99,3 | 100,7 | Частичная | 46 | 50 | 54 |
| М14×2 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 48 | 47,5 | 48,5 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 55 | 54,4 | 55,6 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 60 | 59,4 | 60,6 | По фактическому k | 52 | не установлено | не установлено |
| М14×2 | 65 | 64,4 | 65,6 | Частичная | 52 | 8 | 13 |
| М14×2 | 70 | 69,4 | 70,6 | Частичная | 52 | 13 | 18 |
| М14×2 | 75 | 74,4 | 75,6 | Частичная | 52 | 18 | 23 |
| М14×2 | 80 | 79,4 | 80,6 | Частичная | 52 | 23 | 28 |
| М14×2 | 85 | 84,3 | 85,7 | Частичная | 52 | 28 | 33 |
| М14×2 | 90 | 89,3 | 90,7 | Частичная | 52 | 33 | 38 |
| М14×2 | 95 | 94,3 | 95,7 | Частичная | 52 | 38 | 43 |
| М14×2 | 100 | 99,3 | 100,7 | Частичная | 52 | 43 | 48 |
| М14×1,5 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 48 | 47,5 | 48,5 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 55 | 54,4 | 55,6 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 60 | 59,4 | 60,6 | По фактическому k | 52 | не установлено | не установлено |
| М14×1,5 | 65 | 64,4 | 65,6 | Частичная | 52 | 9 | 13 |
| М14×1,5 | 70 | 69,4 | 70,6 | Частичная | 52 | 14 | 18 |
| М14×1,5 | 75 | 74,4 | 75,6 | Частичная | 52 | 19 | 23 |
| М14×1,5 | 80 | 79,4 | 80,6 | Частичная | 52 | 24 | 28 |
| М14×1,5 | 85 | 84,3 | 85,7 | Частичная | 52 | 29 | 33 |
| М14×1,5 | 90 | 89,3 | 90,7 | Частичная | 52 | 34 | 38 |
| М14×1,5 | 95 | 94,3 | 95,7 | Частичная | 52 | 39 | 43 |
| М14×1,5 | 100 | 99,3 | 100,7 | Частичная | 52 | 44 | 48 |
| М16×2 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 48 | 47,5 | 48,5 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 55 | 54,4 | 55,6 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 60 | 59,4 | 60,6 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 65 | 64,4 | 65,6 | По фактическому k | 58 | не установлено | не установлено |
| М16×2 | 70 | 69,4 | 70,6 | По фактическому k | 58 | не установлено | не установлено |
| М16×2 | 75 | 74,4 | 75,6 | Частичная | 58 | 12 | 17 |
| М16×2 | 80 | 79,4 | 80,6 | Частичная | 58 | 17 | 22 |
| М16×2 | 85 | 84,3 | 85,7 | Частичная | 58 | 22 | 27 |
| М16×2 | 90 | 89,3 | 90,7 | Частичная | 58 | 27 | 32 |
| М16×2 | 95 | 94,3 | 95,7 | Частичная | 58 | 32 | 37 |
| М16×2 | 100 | 99,3 | 100,7 | Частичная | 58 | 37 | 42 |
| М16×1,5 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 48 | 47,5 | 48,5 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 55 | 54,4 | 55,6 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 60 | 59,4 | 60,6 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 65 | 64,4 | 65,6 | По фактическому k | 58 | не установлено | не установлено |
| М16×1,5 | 70 | 69,4 | 70,6 | Частичная | 58 | 8 | 12 |
| М16×1,5 | 75 | 74,4 | 75,6 | Частичная | 58 | 13 | 17 |
| М16×1,5 | 80 | 79,4 | 80,6 | Частичная | 58 | 18 | 22 |
| М16×1,5 | 85 | 84,3 | 85,7 | Частичная | 58 | 23 | 27 |
| М16×1,5 | 90 | 89,3 | 90,7 | Частичная | 58 | 28 | 32 |
| М16×1,5 | 95 | 94,3 | 95,7 | Частичная | 58 | 33 | 37 |
| М16×1,5 | 100 | 99,3 | 100,7 | Частичная | 58 | 38 | 42 |
| М18×2,5 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 48 | 47,5 | 48,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 55 | 54,4 | 55,6 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 60 | 59,4 | 60,6 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 65 | 64,4 | 65,6 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 70 | 69,4 | 70,6 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 75 | 74,4 | 75,6 | По фактическому k | 64 | не установлено | не установлено |
| М18×2,5 | 80 | 79,4 | 80,6 | Частичная | 64 | 10 | 16 |
| М18×2,5 | 85 | 84,3 | 85,7 | Частичная | 64 | 15 | 21 |
| М18×2,5 | 90 | 89,3 | 90,7 | Частичная | 64 | 20 | 26 |
| М18×2,5 | 95 | 94,3 | 95,7 | Частичная | 64 | 25 | 31 |
| М18×2,5 | 100 | 99,3 | 100,7 | Частичная | 64 | 30 | 36 |
| М18×2,5 | 110 | 109,3 | 110,7 | Частичная | 64 | 40 | 46 |
| М18×1,5 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 48 | 47,5 | 48,5 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 55 | 54,4 | 55,6 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 60 | 59,4 | 60,6 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 65 | 64,4 | 65,6 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 70 | 69,4 | 70,6 | По фактическому k | 64 | не установлено | не установлено |
| М18×1,5 | 75 | 74,4 | 75,6 | По фактическому k | 64 | не установлено | не установлено |
| М18×1,5 | 80 | 79,4 | 80,6 | Частичная | 64 | 12 | 16 |
| М18×1,5 | 85 | 84,3 | 85,7 | Частичная | 64 | 17 | 21 |
| М18×1,5 | 90 | 89,3 | 90,7 | Частичная | 64 | 22 | 26 |
| М18×1,5 | 95 | 94,3 | 95,7 | Частичная | 64 | 27 | 31 |
| М18×1,5 | 100 | 99,3 | 100,7 | Частичная | 64 | 32 | 36 |
| М18×1,5 | 110 | 109,3 | 110,7 | Частичная | 64 | 42 | 46 |
| М20×2,5 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 48 | 47,5 | 48,5 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 55 | 54,4 | 55,6 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 60 | 59,4 | 60,6 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 65 | 64,4 | 65,6 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 70 | 69,4 | 70,6 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 75 | 74,4 | 75,6 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 80 | 79,4 | 80,6 | По фактическому k | 70 | не установлено | не установлено |
| М20×2,5 | 85 | 84,3 | 85,7 | По фактическому k | 70 | не установлено | не установлено |
| М20×2,5 | 90 | 89,3 | 90,7 | Частичная | 70 | 14 | 20 |
| М20×2,5 | 95 | 94,3 | 95,7 | Частичная | 70 | 19 | 25 |
| М20×2,5 | 100 | 99,3 | 100,7 | Частичная | 70 | 24 | 30 |
| М20×2,5 | 110 | 109,3 | 110,7 | Частичная | 70 | 34 | 40 |
| М20×2,5 | 120 | 119,3 | 120,7 | Частичная | 70 | 44 | 50 |
| М20×1,5 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 48 | 47,5 | 48,5 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 55 | 54,4 | 55,6 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 60 | 59,4 | 60,6 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 65 | 64,4 | 65,6 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 70 | 69,4 | 70,6 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 75 | 74,4 | 75,6 | По фактическому k | 70 | не установлено | не установлено |
| М20×1,5 | 80 | 79,4 | 80,6 | По фактическому k | 70 | не установлено | не установлено |
| М20×1,5 | 85 | 84,3 | 85,7 | Частичная | 70 | 11 | 15 |
| М20×1,5 | 90 | 89,3 | 90,7 | Частичная | 70 | 16 | 20 |
| М20×1,5 | 95 | 94,3 | 95,7 | Частичная | 70 | 21 | 25 |
| М20×1,5 | 100 | 99,3 | 100,7 | Частичная | 70 | 26 | 30 |
| М20×1,5 | 110 | 109,3 | 110,7 | Частичная | 70 | 36 | 40 |
| М20×1,5 | 120 | 119,3 | 120,7 | Частичная | 70 | 46 | 50 |
* Непредпочтительный размер. Прочерк не является нулём.
Полная ступенчатая таблица 2, М1–М20, 2–120 мм; 8 конфигураций, исполнение 2 М2–М12. Непредпочтительные длины сохранены. На границе полной резьбы требуется фактическая высота k.
| d | P | DДиаметр головки | kВысота потайной части | fВысота выступающей сферы | R₁Радиус сферы | αУгол потая | RРадиус перехода | d₁Полный гладкий стержень | aНормальный недорез | LBБиение головки в заданном направлении | nШирина прямого шлица | hГлубина прямого шлица | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0,25 | 1,9min 1,65; max 1,9 | ≤ 0,6min —; max 0,6 | 0,25min —; max — | 2,1min —; max — | 90min 90; max 93 | ≤ 0,1min —; max 0,1 | 1min 0,75; max 1 | ≤ 0,6min —; max 0,6 | ≤ 0,5min —; max 0,5 | 0,25min 0,31; max 0,45 | 0,4…0,55min 0,4; max 0,55 | 2; 3; 3,5 *; 4; 5; 6; 7 *; 8; 9; 10 |
| 1,2 | 0,25 | 2,3min 2,05; max 2,3 | ≤ 0,72min —; max 0,72 | 0,3min —; max — | 2,6min —; max — | 90min 90; max 93 | ≤ 0,12min —; max 0,12 | 1,2min 0,95; max 1,2 | ≤ 0,6min —; max 0,6 | ≤ 0,5min —; max 0,5 | 0,3min 0,36; max 0,5 | 0,48…0,64min 0,48; max 0,64 | 2; 3; 3,5 *; 4; 5; 6; 7 *; 8; 9; 10; 11; 12 |
| 1,4 | 0,3 | 2,6min 2,35; max 2,6 | ≤ 0,84min —; max 0,84 | 0,35min —; max — | 2,9min —; max — | 90min 90; max 93 | ≤ 0,13999999999999999min —; max 0,13999999999999999 | 1,4min 1,15; max 1,4 | ≤ 0,7min —; max 0,7 | ≤ 0,5min —; max 0,5 | 0,3min 0,36; max 0,5 | 0,56…0,73min 0,56; max 0,73 | 3; 3,5 *; 4; 5; 6; 7 *; 8; 9; 10; 11; 12 |
| 1,6 | 0,35 | 3min 2,75; max 3 | ≤ 0,96min —; max 0,96 | 0,4min —; max — | 3,4min —; max — | 90min 90; max 93 | ≤ 0,16000000000000003min —; max 0,16000000000000003 | 1,6min 1,35; max 1,6 | ≤ 0,8min —; max 0,8 | ≤ 0,5min —; max 0,5 | 0,4min 0,46; max 0,6 | 0,64…0,8min 0,64; max 0,8 | 3; 3,5 *; 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16 |
| 2 | 0,4 | 3,8min 3,5; max 3,8 | ≤ 1,2min —; max 1,2 | 0,5min —; max — | 4,2min —; max — | 90min 90; max 93 | ≤ 0,2min —; max 0,2 | 2min 1,75; max 2 | ≤ 1min —; max 1 | ≤ 0,6min —; max 0,6 | 0,5min 0,56; max 0,7 | 0,8…1min 0,8; max 1 | 3; 3,5 *; 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20 |
| 2,5 | 0,45 | 4,7min 4,4; max 4,7 | ≤ 1,5min —; max 1,5 | 0,6min —; max — | 5,4min —; max — | 90min 90; max 93 | ≤ 0,25min —; max 0,25 | 2,5min 2,25; max 2,5 | ≤ 1min —; max 1 | ≤ 0,6min —; max 0,6 | 0,6min 0,66; max 0,8 | 1…1,2min 1; max 1,2 | 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25 |
| 3 | 0,5 | 5,6min 5,3; max 5,6 | ≤ 1,65min —; max 1,65 | 0,75min —; max — | 6min —; max — | 90min 90; max 93 | ≤ 0,30000000000000004min —; max 0,30000000000000004 | 3min 2,75; max 3 | ≤ 1,6min —; max 1,6 | ≤ 0,6min —; max 0,6 | 0,8min 0,86; max 1 | 1,2…1,45min 1,2; max 1,45 | 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 3,5 | 0,6 | 6,5min 6,14; max 6,5 | ≤ 1,93min —; max 1,93 | 0,9min —; max — | 6,8min —; max — | 90min 90; max 93 | ≤ 0,35000000000000003min —; max 0,35000000000000003 | 3,5min 3,2; max 3,5 | ≤ 1,6min —; max 1,6 | ≤ 0,72min —; max 0,72 | 0,8min 0,86; max 1 | 1,4…1,7min 1,4; max 1,7 | 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 4 | 0,7 | 7,4min 7,04; max 7,4 | ≤ 2,2min —; max 2,2 | 1min —; max — | 8min —; max — | 90min 90; max 93 | ≤ 0,4min —; max 0,4 | 4min 3,7; max 4 | ≤ 2min —; max 2 | ≤ 0,72min —; max 0,72 | 1min 1,06; max 1,2 | 1,6…1,9min 1,6; max 1,9 | 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,8 | 9,2min 8,84; max 9,2 | ≤ 2,5min —; max 2,5 | 1,25min —; max — | 9,4min —; max — | 90min 90; max 93 | ≤ 0,5min —; max 0,5 | 5min 4,7; max 5 | ≤ 3min —; max 3 | ≤ 0,72min —; max 0,72 | 1,2min 1,26; max 1,51 | 2…2,3min 2; max 2,3 | 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 6 | 1 | 11min 10,57; max 11 | ≤ 3min —; max 3 | 1,5min —; max — | 12min —; max — | 90min 90; max 93 | ≤ 0,6000000000000001min —; max 0,6000000000000001 | 6min 5,7; max 6 | ≤ 3min —; max 3 | ≤ 0,86min —; max 0,86 | 1,6min 1,66; max 1,91 | 2,4…2,8min 2,4; max 2,8 | 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 8 | 1,25 | 14,5min 14,07; max 14,5 | ≤ 4min —; max 4 | 2min —; max — | 15min —; max — | 90min 90; max 93 | ≤ 0,8min —; max 0,8 | 8min 7,64; max 8 | ≤ 4min —; max 4 | ≤ 0,86min —; max 0,86 | 2min 2,06; max 2,31 | 3,2…3,7min 3,2; max 3,7 | 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 8 | 1 | 14,5min 14,07; max 14,5 | ≤ 4min —; max 4 | 2min —; max — | 15min —; max — | 90min 90; max 93 | ≤ 0,8min —; max 0,8 | 8min 7,64; max 8 | ≤ 3min —; max 3 | ≤ 0,86min —; max 0,86 | 2min 2,06; max 2,31 | 3,2…3,7min 3,2; max 3,7 | 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 10 | 1,5 | 18min 17,57; max 18 | ≤ 5min —; max 5 | 2,5min —; max — | 19min —; max — | 90min 90; max 93 | ≤ 1min —; max 1 | 10min 9,64; max 10 | ≤ 4min —; max 4 | ≤ 0,86min —; max 0,86 | 2,5min 2,56; max 2,81 | 4…4,5min 4; max 4,5 | 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 10 | 1,25 | 18min 17,57; max 18 | ≤ 5min —; max 5 | 2,5min —; max — | 19min —; max — | 90min 90; max 93 | ≤ 1min —; max 1 | 10min 9,64; max 10 | ≤ 4min —; max 4 | ≤ 0,86min —; max 0,86 | 2,5min 2,56; max 2,81 | 4…4,5min 4; max 4,5 | 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 12 | 1,75 | 21,5min 20,98; max 21,5 | ≤ 6min —; max 6 | 3min —; max — | 22,5min —; max — | 90min 90; max 93 | ≤ 1,2000000000000002min —; max 1,2000000000000002 | 12min 11,57; max 12 | ≤ 4min —; max 4 | ≤ 1,04min —; max 1,04 | 3min 3,06; max 3,31 | 4,8…5,4min 4,8; max 5,4 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 12 | 1,25 | 21,5min 20,98; max 21,5 | ≤ 6min —; max 6 | 3min —; max — | 22,5min —; max — | 90min 90; max 93 | ≤ 1,2000000000000002min —; max 1,2000000000000002 | 12min 11,57; max 12 | ≤ 4min —; max 4 | ≤ 1,04min —; max 1,04 | 3min 3,06; max 3,31 | 4,8…5,4min 4,8; max 5,4 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 14 | 2 | 25min 24,48; max 25 | ≤ 7min —; max 7 | 3,5min —; max — | 26min —; max — | 90min 90; max 93 | ≤ 1,4000000000000001min —; max 1,4000000000000001 | 14min 13,57; max 14 | ≤ 5min —; max 5 | ≤ 1,04min —; max 1,04 | 3min 3,06; max 3,31 | 5,6…6,3min 5,6; max 6,3 | 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 14 | 1,5 | 25min 24,48; max 25 | ≤ 7min —; max 7 | 3,5min —; max — | 26min —; max — | 90min 90; max 93 | ≤ 1,4000000000000001min —; max 1,4000000000000001 | 14min 13,57; max 14 | ≤ 4min —; max 4 | ≤ 1,04min —; max 1,04 | 3min 3,06; max 3,31 | 5,6…6,3min 5,6; max 6,3 | 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 16 | 2 | 28,5min 27,98; max 28,5 | ≤ 8min —; max 8 | 4min —; max — | 30min —; max — | 90min 90; max 93 | ≤ 1,6min —; max 1,6 | 16min 15,57; max 16 | ≤ 5min —; max 5 | ≤ 1,04min —; max 1,04 | 4min 4,07; max 4,37 | 6,4…7,2min 6,4; max 7,2 | 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 16 | 1,5 | 28,5min 27,98; max 28,5 | ≤ 8min —; max 8 | 4min —; max — | 30min —; max — | 90min 90; max 93 | ≤ 1,6min —; max 1,6 | 16min 15,57; max 16 | ≤ 4min —; max 4 | ≤ 1,04min —; max 1,04 | 4min 4,07; max 4,37 | 6,4…7,2min 6,4; max 7,2 | 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 18 | 2,5 | 32,5min 31,88; max 32,5 | ≤ 9min —; max 9 | 4,5min —; max — | 34min —; max — | 90min 90; max 93 | ≤ 1,8min —; max 1,8 | 18min 17,57; max 18 | ≤ 6min —; max 6 | ≤ 1,24min —; max 1,24 | 4min 4,07; max 4,37 | 7,2…8,1min 7,2; max 8,1 | 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100; 110 |
| 18 | 1,5 | 32,5min 31,88; max 32,5 | ≤ 9min —; max 9 | 4,5min —; max — | 34min —; max — | 90min 90; max 93 | ≤ 1,8min —; max 1,8 | 18min 17,57; max 18 | ≤ 4min —; max 4 | ≤ 1,24min —; max 1,24 | 4min 4,07; max 4,37 | 7,2…8,1min 7,2; max 8,1 | 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100; 110 |
| 20 | 2,5 | 36min 35,38; max 36 | ≤ 10min —; max 10 | 5min —; max — | 38min —; max — | 90min 90; max 93 | ≤ 2min —; max 2 | 20min 19,48; max 20 | ≤ 6min —; max 6 | ≤ 1,24min —; max 1,24 | 5min 5,07; max 5,37 | 8…9min 8; max 9 | 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100; 110; 120 |
| 20 | 1,5 | 36min 35,38; max 36 | ≤ 10min —; max 10 | 5min —; max — | 38min —; max — | 90min 90; max 93 | ≤ 2min —; max 2 | 20min 19,48; max 20 | ≤ 4min —; max 4 | ≤ 1,24min —; max 1,24 | 5min 5,07; max 5,37 | 8…9min 8; max 9 | 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100; 110; 120 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М1×0,25 | 2 | 1,5 | 2,5 | До головки | не применяется | не применяется | не установлено |
| М1×0,25 | 3 | 2,5 | 3,5 | До головки | не применяется | не применяется | не установлено |
| М1×0,25 | 3,5 | 2,9 | 4,1 | До головки | не применяется | не применяется | не установлено |
| М1×0,25 | 4 | 3,4 | 4,6 | До головки | не применяется | не применяется | не установлено |
| М1×0,25 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М1×0,25 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М1×0,25 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М1×0,25 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М1×0,25 | 9 | 8,25 | 9,75 | По фактическому k | 8 | не установлено | не установлено |
| М1×0,25 | 10 | 9,25 | 10,75 | Частичная | 8 | 1,4 | 2 |
| М1,2×0,25 | 2 | 1,5 | 2,5 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 3 | 2,5 | 3,5 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 3,5 | 2,9 | 4,1 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 4 | 3,4 | 4,6 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М1,2×0,25 | 10 | 9,25 | 10,75 | По фактическому k | 9 | не установлено | не установлено |
| М1,2×0,25 | 11 | 10,1 | 11,9 | Частичная | 9 | 1,4 | 2 |
| М1,2×0,25 | 12 | 11,1 | 12,9 | Частичная | 9 | 2,4 | 3 |
| М1,4×0,3 | 3 | 2,5 | 3,5 | До головки | не применяется | не применяется | не установлено |
| М1,4×0,3 | 3,5 | 2,9 | 4,1 | До головки | не применяется | не применяется | не установлено |
| М1,4×0,3 | 4 | 3,4 | 4,6 | До головки | не применяется | не применяется | не установлено |
| М1,4×0,3 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М1,4×0,3 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М1,4×0,3 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М1,4×0,3 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М1,4×0,3 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М1,4×0,3 | 10 | 9,25 | 10,75 | По фактическому k | 9 | не установлено | не установлено |
| М1,4×0,3 | 11 | 10,1 | 11,9 | Частичная | 9 | 1,3 | 2 |
| М1,4×0,3 | 12 | 11,1 | 12,9 | Частичная | 9 | 2,3 | 3 |
| М1,6×0,35 | 3 | 2,5 | 3,5 | До головки | не применяется | не применяется | не установлено |
| М1,6×0,35 | 3,5 | 2,9 | 4,1 | До головки | не применяется | не применяется | не установлено |
| М1,6×0,35 | 4 | 3,4 | 4,6 | До головки | не применяется | не применяется | не установлено |
| М1,6×0,35 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М1,6×0,35 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М1,6×0,35 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М1,6×0,35 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М1,6×0,35 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М1,6×0,35 | 10 | 9,25 | 10,75 | По фактическому k | 9 | не установлено | не установлено |
| М1,6×0,35 | 11 | 10,1 | 11,9 | Частичная | 9 | 1,2 | 2 |
| М1,6×0,35 | 12 | 11,1 | 12,9 | Частичная | 9 | 2,2 | 3 |
| М1,6×0,35 | 13 | 12,1 | 13,9 | Частичная | 9 | 3,2 | 4 |
| М1,6×0,35 | 14 | 13,1 | 14,9 | Частичная | 9 | 4,2 | 5 |
| М1,6×0,35 | 16 | 15,1 | 16,9 | Частичная | 9 | 6,2 | 7 |
| М2×0,4 | 3 | 2,5 | 3,5 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 3,5 | 2,9 | 4,1 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 4 | 3,4 | 4,6 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 12 | 11,1 | 12,9 | По фактическому k | 10 | не установлено | не установлено |
| М2×0,4 | 13 | 12,1 | 13,9 | Частичная | 10 | 2 | 3 |
| М2×0,4 | 14 | 13,1 | 14,9 | Частичная | 10 | 3 | 4 |
| М2×0,4 | 16 | 15,1 | 16,9 | Частичная | 10 | 5 | 6 |
| М2×0,4 | 18 | 17,1 | 18,9 | Частичная | 10 | 7 | 8 |
| М2×0,4 | 20 | 18,95 | 21,05 | Частичная | 10 | 9 | 10 |
| М2,5×0,45 | 4 | 3,4 | 4,6 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 13 | 12,1 | 13,9 | По фактическому k | 11 | не установлено | не установлено |
| М2,5×0,45 | 14 | 13,1 | 14,9 | Частичная | 11 | 2 | 3 |
| М2,5×0,45 | 16 | 15,1 | 16,9 | Частичная | 11 | 4 | 5 |
| М2,5×0,45 | 18 | 17,1 | 18,9 | Частичная | 11 | 6 | 7 |
| М2,5×0,45 | 20 | 18,95 | 21,05 | Частичная | 11 | 8 | 9 |
| М2,5×0,45 | 22 | 20,95 | 23,05 | Частичная | 11 | 10 | 11 |
| М2,5×0,45 | 25 | 23,95 | 26,05 | Частичная | 11 | 13 | 14 |
| М3×0,5 | 4 | 3,4 | 4,6 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 14 | 13,1 | 14,9 | По фактическому k | 12 | не установлено | не установлено |
| М3×0,5 | 16 | 15,1 | 16,9 | Частичная | 12 | 2,4 | 4 |
| М3×0,5 | 18 | 17,1 | 18,9 | Частичная | 12 | 4,4 | 6 |
| М3×0,5 | 20 | 18,95 | 21,05 | Частичная | 12 | 6,4 | 8 |
| М3×0,5 | 22 | 20,95 | 23,05 | Частичная | 12 | 8,4 | 10 |
| М3×0,5 | 25 | 23,95 | 26,05 | Частичная | 12 | 11,4 | 13 |
| М3×0,5 | 28 | 26,95 | 29,05 | Частичная | 12 | 14,4 | 16 |
| М3×0,5 | 30 | 28,95 | 31,05 | Частичная | 12 | 16,4 | 18 |
| М3,5×0,6 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 16 | 15,1 | 16,9 | По фактическому k | 13 | не установлено | не установлено |
| М3,5×0,6 | 18 | 17,1 | 18,9 | Частичная | 13 | 3,4 | 5 |
| М3,5×0,6 | 20 | 18,95 | 21,05 | Частичная | 13 | 5,4 | 7 |
| М3,5×0,6 | 22 | 20,95 | 23,05 | Частичная | 13 | 7,4 | 9 |
| М3,5×0,6 | 25 | 23,95 | 26,05 | Частичная | 13 | 10,4 | 12 |
| М3,5×0,6 | 28 | 26,95 | 29,05 | Частичная | 13 | 13,4 | 15 |
| М3,5×0,6 | 30 | 28,95 | 31,05 | Частичная | 13 | 15,4 | 17 |
| М3,5×0,6 | 32 | 30,75 | 33,25 | Частичная | 13 | 17,4 | 19 |
| М3,5×0,6 | 35 | 33,75 | 36,25 | Частичная | 13 | 20,4 | 22 |
| М4×0,7 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 18 | 17,1 | 18,9 | По фактическому k | 14 | не установлено | не установлено |
| М4×0,7 | 20 | 18,95 | 21,05 | Частичная | 14 | 4 | 6 |
| М4×0,7 | 22 | 20,95 | 23,05 | Частичная | 14 | 6 | 8 |
| М4×0,7 | 25 | 23,95 | 26,05 | Частичная | 14 | 9 | 11 |
| М4×0,7 | 28 | 26,95 | 29,05 | Частичная | 14 | 12 | 14 |
| М4×0,7 | 30 | 28,95 | 31,05 | Частичная | 14 | 14 | 16 |
| М4×0,7 | 32 | 30,75 | 33,25 | Частичная | 14 | 16 | 18 |
| М4×0,7 | 35 | 33,75 | 36,25 | Частичная | 14 | 19 | 21 |
| М4×0,7 | 38 | 36,75 | 39,25 | Частичная | 14 | 22 | 24 |
| М4×0,7 | 40 | 38,75 | 41,25 | Частичная | 14 | 24 | 26 |
| М5×0,8 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 20 | 18,95 | 21,05 | По фактическому k | 16 | не установлено | не установлено |
| М5×0,8 | 22 | 20,95 | 23,05 | Частичная | 16 | 3 | 6 |
| М5×0,8 | 25 | 23,95 | 26,05 | Частичная | 16 | 6 | 9 |
| М5×0,8 | 28 | 26,95 | 29,05 | Частичная | 16 | 9 | 12 |
| М5×0,8 | 30 | 28,95 | 31,05 | Частичная | 16 | 11 | 14 |
| М5×0,8 | 32 | 30,75 | 33,25 | Частичная | 16 | 13 | 16 |
| М5×0,8 | 35 | 33,75 | 36,25 | Частичная | 16 | 16 | 19 |
| М5×0,8 | 38 | 36,75 | 39,25 | Частичная | 16 | 19 | 22 |
| М5×0,8 | 40 | 38,75 | 41,25 | Частичная | 16 | 21 | 24 |
| М5×0,8 | 42 | 40,75 | 43,25 | Частичная | 16 | 23 | 26 |
| М5×0,8 | 45 | 43,75 | 46,25 | Частичная | 16 | 26 | 29 |
| М5×0,8 | 48 | 46,75 | 49,25 | Частичная | 16 | 29 | 32 |
| М5×0,8 | 50 | 48,75 | 51,25 | Частичная | 16 | 31 | 34 |
| М5×0,8 | 55 | 53,5 | 56,5 | Частичная | 16 | 36 | 39 |
| М5×0,8 | 60 | 58,5 | 61,5 | Частичная | 16 | 41 | 44 |
| М5×0,8 | 65 | 63,5 | 66,5 | Частичная | 16 | 46 | 49 |
| М5×0,8 | 70 | 68,5 | 71,5 | Частичная | 16 | 51 | 54 |
| М5×0,8 | 75 | 73,5 | 76,5 | Частичная | 16 | 56 | 59 |
| М5×0,8 | 80 | 78,5 | 81,5 | Частичная | 16 | 61 | 64 |
| М5×0,8 | 85 | 83,25 | 86,75 | Частичная | 16 | 66 | 69 |
| М5×0,8 | 90 | 88,25 | 91,75 | Частичная | 16 | 71 | 74 |
| М5×0,8 | 95 | 93,25 | 96,75 | Частичная | 16 | 76 | 79 |
| М5×0,8 | 100 | 98,25 | 101,75 | Частичная | 16 | 81 | 84 |
| М6×1 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 22 | 20,95 | 23,05 | По фактическому k | 18 | не установлено | не установлено |
| М6×1 | 25 | 23,95 | 26,05 | Частичная | 18 | 4 | 7 |
| М6×1 | 28 | 26,95 | 29,05 | Частичная | 18 | 7 | 10 |
| М6×1 | 30 | 28,95 | 31,05 | Частичная | 18 | 9 | 12 |
| М6×1 | 32 | 30,75 | 33,25 | Частичная | 18 | 11 | 14 |
| М6×1 | 35 | 33,75 | 36,25 | Частичная | 18 | 14 | 17 |
| М6×1 | 38 | 36,75 | 39,25 | Частичная | 18 | 17 | 20 |
| М6×1 | 40 | 38,75 | 41,25 | Частичная | 18 | 19 | 22 |
| М6×1 | 42 | 40,75 | 43,25 | Частичная | 18 | 21 | 24 |
| М6×1 | 45 | 43,75 | 46,25 | Частичная | 18 | 24 | 27 |
| М6×1 | 48 | 46,75 | 49,25 | Частичная | 18 | 27 | 30 |
| М6×1 | 50 | 48,75 | 51,25 | Частичная | 18 | 29 | 32 |
| М6×1 | 55 | 53,5 | 56,5 | Частичная | 18 | 34 | 37 |
| М6×1 | 60 | 58,5 | 61,5 | Частичная | 18 | 39 | 42 |
| М6×1 | 65 | 63,5 | 66,5 | Частичная | 18 | 44 | 47 |
| М6×1 | 70 | 68,5 | 71,5 | Частичная | 18 | 49 | 52 |
| М6×1 | 75 | 73,5 | 76,5 | Частичная | 18 | 54 | 57 |
| М6×1 | 80 | 78,5 | 81,5 | Частичная | 18 | 59 | 62 |
| М6×1 | 85 | 83,25 | 86,75 | Частичная | 18 | 64 | 67 |
| М6×1 | 90 | 88,25 | 91,75 | Частичная | 18 | 69 | 72 |
| М6×1 | 95 | 93,25 | 96,75 | Частичная | 18 | 74 | 77 |
| М6×1 | 100 | 98,25 | 101,75 | Частичная | 18 | 79 | 82 |
| М8×1,25 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 28 | 26,95 | 29,05 | По фактическому k | 22 | не установлено | не установлено |
| М8×1,25 | 30 | 28,95 | 31,05 | Частичная | 22 | 4 | 8 |
| М8×1,25 | 32 | 30,75 | 33,25 | Частичная | 22 | 6 | 10 |
| М8×1,25 | 35 | 33,75 | 36,25 | Частичная | 22 | 9 | 13 |
| М8×1,25 | 38 | 36,75 | 39,25 | Частичная | 22 | 12 | 16 |
| М8×1,25 | 40 | 38,75 | 41,25 | Частичная | 22 | 14 | 18 |
| М8×1,25 | 42 | 40,75 | 43,25 | Частичная | 22 | 16 | 20 |
| М8×1,25 | 45 | 43,75 | 46,25 | Частичная | 22 | 19 | 23 |
| М8×1,25 | 48 | 46,75 | 49,25 | Частичная | 22 | 22 | 26 |
| М8×1,25 | 50 | 48,75 | 51,25 | Частичная | 22 | 24 | 28 |
| М8×1,25 | 55 | 53,5 | 56,5 | Частичная | 22 | 29 | 33 |
| М8×1,25 | 60 | 58,5 | 61,5 | Частичная | 22 | 34 | 38 |
| М8×1,25 | 65 | 63,5 | 66,5 | Частичная | 22 | 39 | 43 |
| М8×1,25 | 70 | 68,5 | 71,5 | Частичная | 22 | 44 | 48 |
| М8×1,25 | 75 | 73,5 | 76,5 | Частичная | 22 | 49 | 53 |
| М8×1,25 | 80 | 78,5 | 81,5 | Частичная | 22 | 54 | 58 |
| М8×1,25 | 85 | 83,25 | 86,75 | Частичная | 22 | 59 | 63 |
| М8×1,25 | 90 | 88,25 | 91,75 | Частичная | 22 | 64 | 68 |
| М8×1,25 | 95 | 93,25 | 96,75 | Частичная | 22 | 69 | 73 |
| М8×1,25 | 100 | 98,25 | 101,75 | Частичная | 22 | 74 | 78 |
| М8×1 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 28 | 26,95 | 29,05 | По фактическому k | 22 | не установлено | не установлено |
| М8×1 | 30 | 28,95 | 31,05 | Частичная | 22 | 5 | 8 |
| М8×1 | 32 | 30,75 | 33,25 | Частичная | 22 | 7 | 10 |
| М8×1 | 35 | 33,75 | 36,25 | Частичная | 22 | 10 | 13 |
| М8×1 | 38 | 36,75 | 39,25 | Частичная | 22 | 13 | 16 |
| М8×1 | 40 | 38,75 | 41,25 | Частичная | 22 | 15 | 18 |
| М8×1 | 42 | 40,75 | 43,25 | Частичная | 22 | 17 | 20 |
| М8×1 | 45 | 43,75 | 46,25 | Частичная | 22 | 20 | 23 |
| М8×1 | 48 | 46,75 | 49,25 | Частичная | 22 | 23 | 26 |
| М8×1 | 50 | 48,75 | 51,25 | Частичная | 22 | 25 | 28 |
| М8×1 | 55 | 53,5 | 56,5 | Частичная | 22 | 30 | 33 |
| М8×1 | 60 | 58,5 | 61,5 | Частичная | 22 | 35 | 38 |
| М8×1 | 65 | 63,5 | 66,5 | Частичная | 22 | 40 | 43 |
| М8×1 | 70 | 68,5 | 71,5 | Частичная | 22 | 45 | 48 |
| М8×1 | 75 | 73,5 | 76,5 | Частичная | 22 | 50 | 53 |
| М8×1 | 80 | 78,5 | 81,5 | Частичная | 22 | 55 | 58 |
| М8×1 | 85 | 83,25 | 86,75 | Частичная | 22 | 60 | 63 |
| М8×1 | 90 | 88,25 | 91,75 | Частичная | 22 | 65 | 68 |
| М8×1 | 95 | 93,25 | 96,75 | Частичная | 22 | 70 | 73 |
| М8×1 | 100 | 98,25 | 101,75 | Частичная | 22 | 75 | 78 |
| М10×1,5 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 32 | 30,75 | 33,25 | По фактическому k | 26 | не установлено | не установлено |
| М10×1,5 | 35 | 33,75 | 36,25 | Частичная | 26 | 5 | 9 |
| М10×1,5 | 38 | 36,75 | 39,25 | Частичная | 26 | 8 | 12 |
| М10×1,5 | 40 | 38,75 | 41,25 | Частичная | 26 | 10 | 14 |
| М10×1,5 | 42 | 40,75 | 43,25 | Частичная | 26 | 12 | 16 |
| М10×1,5 | 45 | 43,75 | 46,25 | Частичная | 26 | 15 | 19 |
| М10×1,5 | 48 | 46,75 | 49,25 | Частичная | 26 | 18 | 22 |
| М10×1,5 | 50 | 48,75 | 51,25 | Частичная | 26 | 20 | 24 |
| М10×1,5 | 55 | 53,5 | 56,5 | Частичная | 26 | 25 | 29 |
| М10×1,5 | 60 | 58,5 | 61,5 | Частичная | 26 | 30 | 34 |
| М10×1,5 | 65 | 63,5 | 66,5 | Частичная | 26 | 35 | 39 |
| М10×1,5 | 70 | 68,5 | 71,5 | Частичная | 26 | 40 | 44 |
| М10×1,5 | 75 | 73,5 | 76,5 | Частичная | 26 | 45 | 49 |
| М10×1,5 | 80 | 78,5 | 81,5 | Частичная | 26 | 50 | 54 |
| М10×1,5 | 85 | 83,25 | 86,75 | Частичная | 26 | 55 | 59 |
| М10×1,5 | 90 | 88,25 | 91,75 | Частичная | 26 | 60 | 64 |
| М10×1,5 | 95 | 93,25 | 96,75 | Частичная | 26 | 65 | 69 |
| М10×1,5 | 100 | 98,25 | 101,75 | Частичная | 26 | 70 | 74 |
| М10×1,25 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 32 | 30,75 | 33,25 | По фактическому k | 26 | не установлено | не установлено |
| М10×1,25 | 35 | 33,75 | 36,25 | Частичная | 26 | 5 | 9 |
| М10×1,25 | 38 | 36,75 | 39,25 | Частичная | 26 | 8 | 12 |
| М10×1,25 | 40 | 38,75 | 41,25 | Частичная | 26 | 10 | 14 |
| М10×1,25 | 42 | 40,75 | 43,25 | Частичная | 26 | 12 | 16 |
| М10×1,25 | 45 | 43,75 | 46,25 | Частичная | 26 | 15 | 19 |
| М10×1,25 | 48 | 46,75 | 49,25 | Частичная | 26 | 18 | 22 |
| М10×1,25 | 50 | 48,75 | 51,25 | Частичная | 26 | 20 | 24 |
| М10×1,25 | 55 | 53,5 | 56,5 | Частичная | 26 | 25 | 29 |
| М10×1,25 | 60 | 58,5 | 61,5 | Частичная | 26 | 30 | 34 |
| М10×1,25 | 65 | 63,5 | 66,5 | Частичная | 26 | 35 | 39 |
| М10×1,25 | 70 | 68,5 | 71,5 | Частичная | 26 | 40 | 44 |
| М10×1,25 | 75 | 73,5 | 76,5 | Частичная | 26 | 45 | 49 |
| М10×1,25 | 80 | 78,5 | 81,5 | Частичная | 26 | 50 | 54 |
| М10×1,25 | 85 | 83,25 | 86,75 | Частичная | 26 | 55 | 59 |
| М10×1,25 | 90 | 88,25 | 91,75 | Частичная | 26 | 60 | 64 |
| М10×1,25 | 95 | 93,25 | 96,75 | Частичная | 26 | 65 | 69 |
| М10×1,25 | 100 | 98,25 | 101,75 | Частичная | 26 | 70 | 74 |
| М12×1,75 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 35 | 33,75 | 36,25 | По фактическому k | 30 | не установлено | не установлено |
| М12×1,75 | 38 | 36,75 | 39,25 | По фактическому k | 30 | не установлено | не установлено |
| М12×1,75 | 40 | 38,75 | 41,25 | Частичная | 30 | 6 | 10 |
| М12×1,75 | 42 | 40,75 | 43,25 | Частичная | 30 | 8 | 12 |
| М12×1,75 | 45 | 43,75 | 46,25 | Частичная | 30 | 11 | 15 |
| М12×1,75 | 48 | 46,75 | 49,25 | Частичная | 30 | 14 | 18 |
| М12×1,75 | 50 | 48,75 | 51,25 | Частичная | 30 | 16 | 20 |
| М12×1,75 | 55 | 53,5 | 56,5 | Частичная | 30 | 21 | 25 |
| М12×1,75 | 60 | 58,5 | 61,5 | Частичная | 30 | 26 | 30 |
| М12×1,75 | 65 | 63,5 | 66,5 | Частичная | 30 | 31 | 35 |
| М12×1,75 | 70 | 68,5 | 71,5 | Частичная | 30 | 36 | 40 |
| М12×1,75 | 75 | 73,5 | 76,5 | Частичная | 30 | 41 | 45 |
| М12×1,75 | 80 | 78,5 | 81,5 | Частичная | 30 | 46 | 50 |
| М12×1,75 | 85 | 83,25 | 86,75 | Частичная | 30 | 51 | 55 |
| М12×1,75 | 90 | 88,25 | 91,75 | Частичная | 30 | 56 | 60 |
| М12×1,75 | 95 | 93,25 | 96,75 | Частичная | 30 | 61 | 65 |
| М12×1,75 | 100 | 98,25 | 101,75 | Частичная | 30 | 66 | 70 |
| М12×1,25 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 35 | 33,75 | 36,25 | По фактическому k | 30 | не установлено | не установлено |
| М12×1,25 | 38 | 36,75 | 39,25 | По фактическому k | 30 | не установлено | не установлено |
| М12×1,25 | 40 | 38,75 | 41,25 | Частичная | 30 | 6 | 10 |
| М12×1,25 | 42 | 40,75 | 43,25 | Частичная | 30 | 8 | 12 |
| М12×1,25 | 45 | 43,75 | 46,25 | Частичная | 30 | 11 | 15 |
| М12×1,25 | 48 | 46,75 | 49,25 | Частичная | 30 | 14 | 18 |
| М12×1,25 | 50 | 48,75 | 51,25 | Частичная | 30 | 16 | 20 |
| М12×1,25 | 55 | 53,5 | 56,5 | Частичная | 30 | 21 | 25 |
| М12×1,25 | 60 | 58,5 | 61,5 | Частичная | 30 | 26 | 30 |
| М12×1,25 | 65 | 63,5 | 66,5 | Частичная | 30 | 31 | 35 |
| М12×1,25 | 70 | 68,5 | 71,5 | Частичная | 30 | 36 | 40 |
| М12×1,25 | 75 | 73,5 | 76,5 | Частичная | 30 | 41 | 45 |
| М12×1,25 | 80 | 78,5 | 81,5 | Частичная | 30 | 46 | 50 |
| М12×1,25 | 85 | 83,25 | 86,75 | Частичная | 30 | 51 | 55 |
| М12×1,25 | 90 | 88,25 | 91,75 | Частичная | 30 | 56 | 60 |
| М12×1,25 | 95 | 93,25 | 96,75 | Частичная | 30 | 61 | 65 |
| М12×1,25 | 100 | 98,25 | 101,75 | Частичная | 30 | 66 | 70 |
| М14×2 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 40 | 38,75 | 41,25 | По фактическому k | 34 | не установлено | не установлено |
| М14×2 | 42 | 40,75 | 43,25 | По фактическому k | 34 | не установлено | не установлено |
| М14×2 | 45 | 43,75 | 46,25 | По фактическому k | 34 | не установлено | не установлено |
| М14×2 | 48 | 46,75 | 49,25 | Частичная | 34 | 9 | 14 |
| М14×2 | 50 | 48,75 | 51,25 | Частичная | 34 | 11 | 16 |
| М14×2 | 55 | 53,5 | 56,5 | Частичная | 34 | 16 | 21 |
| М14×2 | 60 | 58,5 | 61,5 | Частичная | 34 | 21 | 26 |
| М14×2 | 65 | 63,5 | 66,5 | Частичная | 34 | 26 | 31 |
| М14×2 | 70 | 68,5 | 71,5 | Частичная | 34 | 31 | 36 |
| М14×2 | 75 | 73,5 | 76,5 | Частичная | 34 | 36 | 41 |
| М14×2 | 80 | 78,5 | 81,5 | Частичная | 34 | 41 | 46 |
| М14×2 | 85 | 83,25 | 86,75 | Частичная | 34 | 46 | 51 |
| М14×2 | 90 | 88,25 | 91,75 | Частичная | 34 | 51 | 56 |
| М14×2 | 95 | 93,25 | 96,75 | Частичная | 34 | 56 | 61 |
| М14×2 | 100 | 98,25 | 101,75 | Частичная | 34 | 61 | 66 |
| М14×1,5 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 40 | 38,75 | 41,25 | По фактическому k | 34 | не установлено | не установлено |
| М14×1,5 | 42 | 40,75 | 43,25 | По фактическому k | 34 | не установлено | не установлено |
| М14×1,5 | 45 | 43,75 | 46,25 | Частичная | 34 | 7 | 11 |
| М14×1,5 | 48 | 46,75 | 49,25 | Частичная | 34 | 10 | 14 |
| М14×1,5 | 50 | 48,75 | 51,25 | Частичная | 34 | 12 | 16 |
| М14×1,5 | 55 | 53,5 | 56,5 | Частичная | 34 | 17 | 21 |
| М14×1,5 | 60 | 58,5 | 61,5 | Частичная | 34 | 22 | 26 |
| М14×1,5 | 65 | 63,5 | 66,5 | Частичная | 34 | 27 | 31 |
| М14×1,5 | 70 | 68,5 | 71,5 | Частичная | 34 | 32 | 36 |
| М14×1,5 | 75 | 73,5 | 76,5 | Частичная | 34 | 37 | 41 |
| М14×1,5 | 80 | 78,5 | 81,5 | Частичная | 34 | 42 | 46 |
| М14×1,5 | 85 | 83,25 | 86,75 | Частичная | 34 | 47 | 51 |
| М14×1,5 | 90 | 88,25 | 91,75 | Частичная | 34 | 52 | 56 |
| М14×1,5 | 95 | 93,25 | 96,75 | Частичная | 34 | 57 | 61 |
| М14×1,5 | 100 | 98,25 | 101,75 | Частичная | 34 | 62 | 66 |
| М16×2 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 45 | 43,75 | 46,25 | По фактическому k | 38 | не установлено | не установлено |
| М16×2 | 48 | 46,75 | 49,25 | По фактическому k | 38 | не установлено | не установлено |
| М16×2 | 50 | 48,75 | 51,25 | По фактическому k | 38 | не установлено | не установлено |
| М16×2 | 55 | 53,5 | 56,5 | Частичная | 38 | 12 | 17 |
| М16×2 | 60 | 58,5 | 61,5 | Частичная | 38 | 17 | 22 |
| М16×2 | 65 | 63,5 | 66,5 | Частичная | 38 | 22 | 27 |
| М16×2 | 70 | 68,5 | 71,5 | Частичная | 38 | 27 | 32 |
| М16×2 | 75 | 73,5 | 76,5 | Частичная | 38 | 32 | 37 |
| М16×2 | 80 | 78,5 | 81,5 | Частичная | 38 | 37 | 42 |
| М16×2 | 85 | 83,25 | 86,75 | Частичная | 38 | 42 | 47 |
| М16×2 | 90 | 88,25 | 91,75 | Частичная | 38 | 47 | 52 |
| М16×2 | 95 | 93,25 | 96,75 | Частичная | 38 | 52 | 57 |
| М16×2 | 100 | 98,25 | 101,75 | Частичная | 38 | 57 | 62 |
| М16×1,5 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 45 | 43,75 | 46,25 | По фактическому k | 38 | не установлено | не установлено |
| М16×1,5 | 48 | 46,75 | 49,25 | По фактическому k | 38 | не установлено | не установлено |
| М16×1,5 | 50 | 48,75 | 51,25 | Частичная | 38 | 8 | 12 |
| М16×1,5 | 55 | 53,5 | 56,5 | Частичная | 38 | 13 | 17 |
| М16×1,5 | 60 | 58,5 | 61,5 | Частичная | 38 | 18 | 22 |
| М16×1,5 | 65 | 63,5 | 66,5 | Частичная | 38 | 23 | 27 |
| М16×1,5 | 70 | 68,5 | 71,5 | Частичная | 38 | 28 | 32 |
| М16×1,5 | 75 | 73,5 | 76,5 | Частичная | 38 | 33 | 37 |
| М16×1,5 | 80 | 78,5 | 81,5 | Частичная | 38 | 38 | 42 |
| М16×1,5 | 85 | 83,25 | 86,75 | Частичная | 38 | 43 | 47 |
| М16×1,5 | 90 | 88,25 | 91,75 | Частичная | 38 | 48 | 52 |
| М16×1,5 | 95 | 93,25 | 96,75 | Частичная | 38 | 53 | 57 |
| М16×1,5 | 100 | 98,25 | 101,75 | Частичная | 38 | 58 | 62 |
| М18×2,5 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 45 | 43,75 | 46,25 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 48 | 46,75 | 49,25 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 50 | 48,75 | 51,25 | По фактическому k | 42 | не установлено | не установлено |
| М18×2,5 | 55 | 53,5 | 56,5 | По фактическому k | 42 | не установлено | не установлено |
| М18×2,5 | 60 | 58,5 | 61,5 | Частичная | 42 | 12 | 18 |
| М18×2,5 | 65 | 63,5 | 66,5 | Частичная | 42 | 17 | 23 |
| М18×2,5 | 70 | 68,5 | 71,5 | Частичная | 42 | 22 | 28 |
| М18×2,5 | 75 | 73,5 | 76,5 | Частичная | 42 | 27 | 33 |
| М18×2,5 | 80 | 78,5 | 81,5 | Частичная | 42 | 32 | 38 |
| М18×2,5 | 85 | 83,25 | 86,75 | Частичная | 42 | 37 | 43 |
| М18×2,5 | 90 | 88,25 | 91,75 | Частичная | 42 | 42 | 48 |
| М18×2,5 | 95 | 93,25 | 96,75 | Частичная | 42 | 47 | 53 |
| М18×2,5 | 100 | 98,25 | 101,75 | Частичная | 42 | 52 | 58 |
| М18×2,5 | 110 | 108,25 | 111,75 | Частичная | 42 | 62 | 68 |
| М18×1,5 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 45 | 43,75 | 46,25 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 48 | 46,75 | 49,25 | По фактическому k | 42 | не установлено | не установлено |
| М18×1,5 | 50 | 48,75 | 51,25 | По фактическому k | 42 | не установлено | не установлено |
| М18×1,5 | 55 | 53,5 | 56,5 | Частичная | 42 | 9 | 13 |
| М18×1,5 | 60 | 58,5 | 61,5 | Частичная | 42 | 14 | 18 |
| М18×1,5 | 65 | 63,5 | 66,5 | Частичная | 42 | 19 | 23 |
| М18×1,5 | 70 | 68,5 | 71,5 | Частичная | 42 | 24 | 28 |
| М18×1,5 | 75 | 73,5 | 76,5 | Частичная | 42 | 29 | 33 |
| М18×1,5 | 80 | 78,5 | 81,5 | Частичная | 42 | 34 | 38 |
| М18×1,5 | 85 | 83,25 | 86,75 | Частичная | 42 | 39 | 43 |
| М18×1,5 | 90 | 88,25 | 91,75 | Частичная | 42 | 44 | 48 |
| М18×1,5 | 95 | 93,25 | 96,75 | Частичная | 42 | 49 | 53 |
| М18×1,5 | 100 | 98,25 | 101,75 | Частичная | 42 | 54 | 58 |
| М18×1,5 | 110 | 108,25 | 111,75 | Частичная | 42 | 64 | 68 |
| М20×2,5 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 45 | 43,75 | 46,25 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 48 | 46,75 | 49,25 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 50 | 48,75 | 51,25 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 55 | 53,5 | 56,5 | По фактическому k | 46 | не установлено | не установлено |
| М20×2,5 | 60 | 58,5 | 61,5 | По фактическому k | 46 | не установлено | не установлено |
| М20×2,5 | 65 | 63,5 | 66,5 | Частичная | 46 | 13 | 19 |
| М20×2,5 | 70 | 68,5 | 71,5 | Частичная | 46 | 18 | 24 |
| М20×2,5 | 75 | 73,5 | 76,5 | Частичная | 46 | 23 | 29 |
| М20×2,5 | 80 | 78,5 | 81,5 | Частичная | 46 | 28 | 34 |
| М20×2,5 | 85 | 83,25 | 86,75 | Частичная | 46 | 33 | 39 |
| М20×2,5 | 90 | 88,25 | 91,75 | Частичная | 46 | 38 | 44 |
| М20×2,5 | 95 | 93,25 | 96,75 | Частичная | 46 | 43 | 49 |
| М20×2,5 | 100 | 98,25 | 101,75 | Частичная | 46 | 48 | 54 |
| М20×2,5 | 110 | 108,25 | 111,75 | Частичная | 46 | 58 | 64 |
| М20×2,5 | 120 | 118,25 | 121,75 | Частичная | 46 | 68 | 74 |
| М20×1,5 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 45 | 43,75 | 46,25 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 48 | 46,75 | 49,25 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 50 | 48,75 | 51,25 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 55 | 53,5 | 56,5 | По фактическому k | 46 | не установлено | не установлено |
| М20×1,5 | 60 | 58,5 | 61,5 | Частичная | 46 | 10 | 14 |
| М20×1,5 | 65 | 63,5 | 66,5 | Частичная | 46 | 15 | 19 |
| М20×1,5 | 70 | 68,5 | 71,5 | Частичная | 46 | 20 | 24 |
| М20×1,5 | 75 | 73,5 | 76,5 | Частичная | 46 | 25 | 29 |
| М20×1,5 | 80 | 78,5 | 81,5 | Частичная | 46 | 30 | 34 |
| М20×1,5 | 85 | 83,25 | 86,75 | Частичная | 46 | 35 | 39 |
| М20×1,5 | 90 | 88,25 | 91,75 | Частичная | 46 | 40 | 44 |
| М20×1,5 | 95 | 93,25 | 96,75 | Частичная | 46 | 45 | 49 |
| М20×1,5 | 100 | 98,25 | 101,75 | Частичная | 46 | 50 | 54 |
| М20×1,5 | 110 | 108,25 | 111,75 | Частичная | 46 | 60 | 64 |
| М20×1,5 | 120 | 118,25 | 121,75 | Частичная | 46 | 70 | 74 |
* Непредпочтительный размер. Прочерк не является нулём.
Полная ступенчатая таблица 2, М1–М20, 2–120 мм; 8 конфигураций, исполнение 2 М2–М12. Непредпочтительные длины сохранены. На границе полной резьбы требуется фактическая высота k.
| d | P | DДиаметр головки | kВысота потайной части | fВысота выступающей сферы | R₁Радиус сферы | αУгол потая | RРадиус перехода | d₁Полный гладкий стержень | aНормальный недорез | LBБиение головки в заданном направлении | nШирина прямого шлица | hГлубина прямого шлица | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 0,4 | 3,8min 3,5; max 3,8 | ≤ 1,2min —; max 1,2 | 0,5min —; max — | 4,2min —; max — | 90min 90; max 93 | ≤ 0,2min —; max 0,2 | 2min 1,75; max 2 | ≤ 1min —; max 1 | ≤ 0,6min —; max 0,6 | 0,5min 0,56; max 0,7 | 0,8…1min 0,8; max 1 | 3; 3,5 *; 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20 |
| 2,5 | 0,45 | 4,7min 4,4; max 4,7 | ≤ 1,5min —; max 1,5 | 0,6min —; max — | 5,4min —; max — | 90min 90; max 93 | ≤ 0,25min —; max 0,25 | 2,5min 2,25; max 2,5 | ≤ 1min —; max 1 | ≤ 0,6min —; max 0,6 | 0,6min 0,66; max 0,8 | 1…1,2min 1; max 1,2 | 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25 |
| 3 | 0,5 | 5,6min 5,3; max 5,6 | ≤ 1,65min —; max 1,65 | 0,75min —; max — | 6min —; max — | 90min 90; max 93 | ≤ 0,30000000000000004min —; max 0,30000000000000004 | 3min 2,75; max 3 | ≤ 1,6min —; max 1,6 | ≤ 0,6min —; max 0,6 | 0,8min 0,86; max 1 | 1,2…1,45min 1,2; max 1,45 | 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 3,5 | 0,6 | 6,5min 6,14; max 6,5 | ≤ 1,93min —; max 1,93 | 0,9min —; max — | 6,8min —; max — | 90min 90; max 93 | ≤ 0,35000000000000003min —; max 0,35000000000000003 | 3,5min 3,2; max 3,5 | ≤ 1,6min —; max 1,6 | ≤ 0,72min —; max 0,72 | 0,8min 0,86; max 1 | 1,4…1,7min 1,4; max 1,7 | 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 4 | 0,7 | 7,4min 7,04; max 7,4 | ≤ 2,2min —; max 2,2 | 1min —; max — | 8min —; max — | 90min 90; max 93 | ≤ 0,4min —; max 0,4 | 4min 3,7; max 4 | ≤ 2min —; max 2 | ≤ 0,72min —; max 0,72 | 1min 1,06; max 1,2 | 1,6…1,9min 1,6; max 1,9 | 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,8 | 9,2min 8,84; max 9,2 | ≤ 2,5min —; max 2,5 | 1,25min —; max — | 9,4min —; max — | 90min 90; max 93 | ≤ 0,5min —; max 0,5 | 5min 4,7; max 5 | ≤ 3min —; max 3 | ≤ 0,72min —; max 0,72 | 1,2min 1,26; max 1,51 | 2…2,3min 2; max 2,3 | 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 6 | 1 | 11min 10,57; max 11 | ≤ 3min —; max 3 | 1,5min —; max — | 12min —; max — | 90min 90; max 93 | ≤ 0,6000000000000001min —; max 0,6000000000000001 | 6min 5,7; max 6 | ≤ 3min —; max 3 | ≤ 0,86min —; max 0,86 | 1,6min 1,66; max 1,91 | 2,4…2,8min 2,4; max 2,8 | 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 8 | 1,25 | 14,5min 14,07; max 14,5 | ≤ 4min —; max 4 | 2min —; max — | 15min —; max — | 90min 90; max 93 | ≤ 0,8min —; max 0,8 | 8min 7,64; max 8 | ≤ 4min —; max 4 | ≤ 0,86min —; max 0,86 | 2min 2,06; max 2,31 | 3,2…3,7min 3,2; max 3,7 | 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 8 | 1 | 14,5min 14,07; max 14,5 | ≤ 4min —; max 4 | 2min —; max — | 15min —; max — | 90min 90; max 93 | ≤ 0,8min —; max 0,8 | 8min 7,64; max 8 | ≤ 3min —; max 3 | ≤ 0,86min —; max 0,86 | 2min 2,06; max 2,31 | 3,2…3,7min 3,2; max 3,7 | 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 10 | 1,5 | 18min 17,57; max 18 | ≤ 5min —; max 5 | 2,5min —; max — | 19min —; max — | 90min 90; max 93 | ≤ 1min —; max 1 | 10min 9,64; max 10 | ≤ 4min —; max 4 | ≤ 0,86min —; max 0,86 | 2,5min 2,56; max 2,81 | 4…4,5min 4; max 4,5 | 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 10 | 1,25 | 18min 17,57; max 18 | ≤ 5min —; max 5 | 2,5min —; max — | 19min —; max — | 90min 90; max 93 | ≤ 1min —; max 1 | 10min 9,64; max 10 | ≤ 4min —; max 4 | ≤ 0,86min —; max 0,86 | 2,5min 2,56; max 2,81 | 4…4,5min 4; max 4,5 | 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 12 | 1,75 | 21,5min 20,98; max 21,5 | ≤ 6min —; max 6 | 3min —; max — | 22,5min —; max — | 90min 90; max 93 | ≤ 1,2000000000000002min —; max 1,2000000000000002 | 12min 11,57; max 12 | ≤ 4min —; max 4 | ≤ 1,04min —; max 1,04 | 3min 3,06; max 3,31 | 4,8…5,4min 4,8; max 5,4 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 12 | 1,25 | 21,5min 20,98; max 21,5 | ≤ 6min —; max 6 | 3min —; max — | 22,5min —; max — | 90min 90; max 93 | ≤ 1,2000000000000002min —; max 1,2000000000000002 | 12min 11,57; max 12 | ≤ 4min —; max 4 | ≤ 1,04min —; max 1,04 | 3min 3,06; max 3,31 | 4,8…5,4min 4,8; max 5,4 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 14 | 2 | 25min 24,48; max 25 | ≤ 7min —; max 7 | 3,5min —; max — | 26min —; max — | 90min 90; max 93 | ≤ 1,4000000000000001min —; max 1,4000000000000001 | 14min 13,57; max 14 | ≤ 5min —; max 5 | ≤ 1,04min —; max 1,04 | 3min 3,06; max 3,31 | 5,6…6,3min 5,6; max 6,3 | 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 14 | 1,5 | 25min 24,48; max 25 | ≤ 7min —; max 7 | 3,5min —; max — | 26min —; max — | 90min 90; max 93 | ≤ 1,4000000000000001min —; max 1,4000000000000001 | 14min 13,57; max 14 | ≤ 4min —; max 4 | ≤ 1,04min —; max 1,04 | 3min 3,06; max 3,31 | 5,6…6,3min 5,6; max 6,3 | 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 16 | 2 | 28,5min 27,98; max 28,5 | ≤ 8min —; max 8 | 4min —; max — | 30min —; max — | 90min 90; max 93 | ≤ 1,6min —; max 1,6 | 16min 15,57; max 16 | ≤ 5min —; max 5 | ≤ 1,04min —; max 1,04 | 4min 4,07; max 4,37 | 6,4…7,2min 6,4; max 7,2 | 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 16 | 1,5 | 28,5min 27,98; max 28,5 | ≤ 8min —; max 8 | 4min —; max — | 30min —; max — | 90min 90; max 93 | ≤ 1,6min —; max 1,6 | 16min 15,57; max 16 | ≤ 4min —; max 4 | ≤ 1,04min —; max 1,04 | 4min 4,07; max 4,37 | 6,4…7,2min 6,4; max 7,2 | 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 18 | 2,5 | 32,5min 31,88; max 32,5 | ≤ 9min —; max 9 | 4,5min —; max — | 34min —; max — | 90min 90; max 93 | ≤ 1,8min —; max 1,8 | 18min 17,57; max 18 | ≤ 6min —; max 6 | ≤ 1,24min —; max 1,24 | 4min 4,07; max 4,37 | 7,2…8,1min 7,2; max 8,1 | 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100; 110 |
| 18 | 1,5 | 32,5min 31,88; max 32,5 | ≤ 9min —; max 9 | 4,5min —; max — | 34min —; max — | 90min 90; max 93 | ≤ 1,8min —; max 1,8 | 18min 17,57; max 18 | ≤ 4min —; max 4 | ≤ 1,24min —; max 1,24 | 4min 4,07; max 4,37 | 7,2…8,1min 7,2; max 8,1 | 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100; 110 |
| 20 | 2,5 | 36min 35,38; max 36 | ≤ 10min —; max 10 | 5min —; max — | 38min —; max — | 90min 90; max 93 | ≤ 2min —; max 2 | 20min 19,48; max 20 | ≤ 6min —; max 6 | ≤ 1,24min —; max 1,24 | 5min 5,07; max 5,37 | 8…9min 8; max 9 | 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100; 110; 120 |
| 20 | 1,5 | 36min 35,38; max 36 | ≤ 10min —; max 10 | 5min —; max — | 38min —; max — | 90min 90; max 93 | ≤ 2min —; max 2 | 20min 19,48; max 20 | ≤ 4min —; max 4 | ≤ 1,24min —; max 1,24 | 5min 5,07; max 5,37 | 8…9min 8; max 9 | 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100; 110; 120 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М2×0,4 | 3 | 2,5 | 3,5 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 3,5 | 2,9 | 4,1 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 4 | 3,4 | 4,6 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 18 | 17,1 | 18,9 | По фактическому k | 16 | не установлено | не установлено |
| М2×0,4 | 20 | 18,95 | 21,05 | Частичная | 16 | 3 | 4 |
| М2,5×0,45 | 4 | 3,4 | 4,6 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 20 | 18,95 | 21,05 | По фактическому k | 18 | не установлено | не установлено |
| М2,5×0,45 | 22 | 20,95 | 23,05 | Частичная | 18 | 3 | 4 |
| М2,5×0,45 | 25 | 23,95 | 26,05 | Частичная | 18 | 6 | 7 |
| М3×0,5 | 4 | 3,4 | 4,6 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 22 | 20,95 | 23,05 | По фактическому k | 19 | не установлено | не установлено |
| М3×0,5 | 25 | 23,95 | 26,05 | Частичная | 19 | 4,4 | 6 |
| М3×0,5 | 28 | 26,95 | 29,05 | Частичная | 19 | 7,4 | 9 |
| М3×0,5 | 30 | 28,95 | 31,05 | Частичная | 19 | 9,4 | 11 |
| М3,5×0,6 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 22 | 20,95 | 23,05 | По фактическому k | 20 | не установлено | не установлено |
| М3,5×0,6 | 25 | 23,95 | 26,05 | Частичная | 20 | 3,4 | 5 |
| М3,5×0,6 | 28 | 26,95 | 29,05 | Частичная | 20 | 6,4 | 8 |
| М3,5×0,6 | 30 | 28,95 | 31,05 | Частичная | 20 | 8,4 | 10 |
| М3,5×0,6 | 32 | 30,75 | 33,25 | Частичная | 20 | 10,4 | 12 |
| М3,5×0,6 | 35 | 33,75 | 36,25 | Частичная | 20 | 13,4 | 15 |
| М4×0,7 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 25 | 23,95 | 26,05 | По фактическому k | 22 | не установлено | не установлено |
| М4×0,7 | 28 | 26,95 | 29,05 | Частичная | 22 | 4 | 6 |
| М4×0,7 | 30 | 28,95 | 31,05 | Частичная | 22 | 6 | 8 |
| М4×0,7 | 32 | 30,75 | 33,25 | Частичная | 22 | 8 | 10 |
| М4×0,7 | 35 | 33,75 | 36,25 | Частичная | 22 | 11 | 13 |
| М4×0,7 | 38 | 36,75 | 39,25 | Частичная | 22 | 14 | 16 |
| М4×0,7 | 40 | 38,75 | 41,25 | Частичная | 22 | 16 | 18 |
| М5×0,8 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 30 | 28,95 | 31,05 | По фактическому k | 25 | не установлено | не установлено |
| М5×0,8 | 32 | 30,75 | 33,25 | Частичная | 25 | 4 | 7 |
| М5×0,8 | 35 | 33,75 | 36,25 | Частичная | 25 | 7 | 10 |
| М5×0,8 | 38 | 36,75 | 39,25 | Частичная | 25 | 10 | 13 |
| М5×0,8 | 40 | 38,75 | 41,25 | Частичная | 25 | 12 | 15 |
| М5×0,8 | 42 | 40,75 | 43,25 | Частичная | 25 | 14 | 17 |
| М5×0,8 | 45 | 43,75 | 46,25 | Частичная | 25 | 17 | 20 |
| М5×0,8 | 48 | 46,75 | 49,25 | Частичная | 25 | 20 | 23 |
| М5×0,8 | 50 | 48,75 | 51,25 | Частичная | 25 | 22 | 25 |
| М5×0,8 | 55 | 53,5 | 56,5 | Частичная | 25 | 27 | 30 |
| М5×0,8 | 60 | 58,5 | 61,5 | Частичная | 25 | 32 | 35 |
| М5×0,8 | 65 | 63,5 | 66,5 | Частичная | 25 | 37 | 40 |
| М5×0,8 | 70 | 68,5 | 71,5 | Частичная | 25 | 42 | 45 |
| М5×0,8 | 75 | 73,5 | 76,5 | Частичная | 25 | 47 | 50 |
| М5×0,8 | 80 | 78,5 | 81,5 | Частичная | 25 | 52 | 55 |
| М5×0,8 | 85 | 83,25 | 86,75 | Частичная | 25 | 57 | 60 |
| М5×0,8 | 90 | 88,25 | 91,75 | Частичная | 25 | 62 | 65 |
| М5×0,8 | 95 | 93,25 | 96,75 | Частичная | 25 | 67 | 70 |
| М5×0,8 | 100 | 98,25 | 101,75 | Частичная | 25 | 72 | 75 |
| М6×1 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 32 | 30,75 | 33,25 | По фактическому k | 28 | не установлено | не установлено |
| М6×1 | 35 | 33,75 | 36,25 | Частичная | 28 | 4 | 7 |
| М6×1 | 38 | 36,75 | 39,25 | Частичная | 28 | 7 | 10 |
| М6×1 | 40 | 38,75 | 41,25 | Частичная | 28 | 9 | 12 |
| М6×1 | 42 | 40,75 | 43,25 | Частичная | 28 | 11 | 14 |
| М6×1 | 45 | 43,75 | 46,25 | Частичная | 28 | 14 | 17 |
| М6×1 | 48 | 46,75 | 49,25 | Частичная | 28 | 17 | 20 |
| М6×1 | 50 | 48,75 | 51,25 | Частичная | 28 | 19 | 22 |
| М6×1 | 55 | 53,5 | 56,5 | Частичная | 28 | 24 | 27 |
| М6×1 | 60 | 58,5 | 61,5 | Частичная | 28 | 29 | 32 |
| М6×1 | 65 | 63,5 | 66,5 | Частичная | 28 | 34 | 37 |
| М6×1 | 70 | 68,5 | 71,5 | Частичная | 28 | 39 | 42 |
| М6×1 | 75 | 73,5 | 76,5 | Частичная | 28 | 44 | 47 |
| М6×1 | 80 | 78,5 | 81,5 | Частичная | 28 | 49 | 52 |
| М6×1 | 85 | 83,25 | 86,75 | Частичная | 28 | 54 | 57 |
| М6×1 | 90 | 88,25 | 91,75 | Частичная | 28 | 59 | 62 |
| М6×1 | 95 | 93,25 | 96,75 | Частичная | 28 | 64 | 67 |
| М6×1 | 100 | 98,25 | 101,75 | Частичная | 28 | 69 | 72 |
| М8×1,25 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 40 | 38,75 | 41,25 | По фактическому k | 34 | не установлено | не установлено |
| М8×1,25 | 42 | 40,75 | 43,25 | Частичная | 34 | 4 | 8 |
| М8×1,25 | 45 | 43,75 | 46,25 | Частичная | 34 | 7 | 11 |
| М8×1,25 | 48 | 46,75 | 49,25 | Частичная | 34 | 10 | 14 |
| М8×1,25 | 50 | 48,75 | 51,25 | Частичная | 34 | 12 | 16 |
| М8×1,25 | 55 | 53,5 | 56,5 | Частичная | 34 | 17 | 21 |
| М8×1,25 | 60 | 58,5 | 61,5 | Частичная | 34 | 22 | 26 |
| М8×1,25 | 65 | 63,5 | 66,5 | Частичная | 34 | 27 | 31 |
| М8×1,25 | 70 | 68,5 | 71,5 | Частичная | 34 | 32 | 36 |
| М8×1,25 | 75 | 73,5 | 76,5 | Частичная | 34 | 37 | 41 |
| М8×1,25 | 80 | 78,5 | 81,5 | Частичная | 34 | 42 | 46 |
| М8×1,25 | 85 | 83,25 | 86,75 | Частичная | 34 | 47 | 51 |
| М8×1,25 | 90 | 88,25 | 91,75 | Частичная | 34 | 52 | 56 |
| М8×1,25 | 95 | 93,25 | 96,75 | Частичная | 34 | 57 | 61 |
| М8×1,25 | 100 | 98,25 | 101,75 | Частичная | 34 | 62 | 66 |
| М8×1 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 38 | 36,75 | 39,25 | По фактическому k | 34 | не установлено | не установлено |
| М8×1 | 40 | 38,75 | 41,25 | По фактическому k | 34 | не установлено | не установлено |
| М8×1 | 42 | 40,75 | 43,25 | Частичная | 34 | 5 | 8 |
| М8×1 | 45 | 43,75 | 46,25 | Частичная | 34 | 8 | 11 |
| М8×1 | 48 | 46,75 | 49,25 | Частичная | 34 | 11 | 14 |
| М8×1 | 50 | 48,75 | 51,25 | Частичная | 34 | 13 | 16 |
| М8×1 | 55 | 53,5 | 56,5 | Частичная | 34 | 18 | 21 |
| М8×1 | 60 | 58,5 | 61,5 | Частичная | 34 | 23 | 26 |
| М8×1 | 65 | 63,5 | 66,5 | Частичная | 34 | 28 | 31 |
| М8×1 | 70 | 68,5 | 71,5 | Частичная | 34 | 33 | 36 |
| М8×1 | 75 | 73,5 | 76,5 | Частичная | 34 | 38 | 41 |
| М8×1 | 80 | 78,5 | 81,5 | Частичная | 34 | 43 | 46 |
| М8×1 | 85 | 83,25 | 86,75 | Частичная | 34 | 48 | 51 |
| М8×1 | 90 | 88,25 | 91,75 | Частичная | 34 | 53 | 56 |
| М8×1 | 95 | 93,25 | 96,75 | Частичная | 34 | 58 | 61 |
| М8×1 | 100 | 98,25 | 101,75 | Частичная | 34 | 63 | 66 |
| М10×1,5 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 45 | 43,75 | 46,25 | По фактическому k | 40 | не установлено | не установлено |
| М10×1,5 | 48 | 46,75 | 49,25 | По фактическому k | 40 | не установлено | не установлено |
| М10×1,5 | 50 | 48,75 | 51,25 | Частичная | 40 | 6 | 10 |
| М10×1,5 | 55 | 53,5 | 56,5 | Частичная | 40 | 11 | 15 |
| М10×1,5 | 60 | 58,5 | 61,5 | Частичная | 40 | 16 | 20 |
| М10×1,5 | 65 | 63,5 | 66,5 | Частичная | 40 | 21 | 25 |
| М10×1,5 | 70 | 68,5 | 71,5 | Частичная | 40 | 26 | 30 |
| М10×1,5 | 75 | 73,5 | 76,5 | Частичная | 40 | 31 | 35 |
| М10×1,5 | 80 | 78,5 | 81,5 | Частичная | 40 | 36 | 40 |
| М10×1,5 | 85 | 83,25 | 86,75 | Частичная | 40 | 41 | 45 |
| М10×1,5 | 90 | 88,25 | 91,75 | Частичная | 40 | 46 | 50 |
| М10×1,5 | 95 | 93,25 | 96,75 | Частичная | 40 | 51 | 55 |
| М10×1,5 | 100 | 98,25 | 101,75 | Частичная | 40 | 56 | 60 |
| М10×1,25 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 45 | 43,75 | 46,25 | По фактическому k | 40 | не установлено | не установлено |
| М10×1,25 | 48 | 46,75 | 49,25 | По фактическому k | 40 | не установлено | не установлено |
| М10×1,25 | 50 | 48,75 | 51,25 | Частичная | 40 | 6 | 10 |
| М10×1,25 | 55 | 53,5 | 56,5 | Частичная | 40 | 11 | 15 |
| М10×1,25 | 60 | 58,5 | 61,5 | Частичная | 40 | 16 | 20 |
| М10×1,25 | 65 | 63,5 | 66,5 | Частичная | 40 | 21 | 25 |
| М10×1,25 | 70 | 68,5 | 71,5 | Частичная | 40 | 26 | 30 |
| М10×1,25 | 75 | 73,5 | 76,5 | Частичная | 40 | 31 | 35 |
| М10×1,25 | 80 | 78,5 | 81,5 | Частичная | 40 | 36 | 40 |
| М10×1,25 | 85 | 83,25 | 86,75 | Частичная | 40 | 41 | 45 |
| М10×1,25 | 90 | 88,25 | 91,75 | Частичная | 40 | 46 | 50 |
| М10×1,25 | 95 | 93,25 | 96,75 | Частичная | 40 | 51 | 55 |
| М10×1,25 | 100 | 98,25 | 101,75 | Частичная | 40 | 56 | 60 |
| М12×1,75 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 45 | 43,75 | 46,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 48 | 46,75 | 49,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 50 | 48,75 | 51,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 55 | 53,5 | 56,5 | По фактическому k | 46 | не установлено | не установлено |
| М12×1,75 | 60 | 58,5 | 61,5 | Частичная | 46 | 10 | 14 |
| М12×1,75 | 65 | 63,5 | 66,5 | Частичная | 46 | 15 | 19 |
| М12×1,75 | 70 | 68,5 | 71,5 | Частичная | 46 | 20 | 24 |
| М12×1,75 | 75 | 73,5 | 76,5 | Частичная | 46 | 25 | 29 |
| М12×1,75 | 80 | 78,5 | 81,5 | Частичная | 46 | 30 | 34 |
| М12×1,75 | 85 | 83,25 | 86,75 | Частичная | 46 | 35 | 39 |
| М12×1,75 | 90 | 88,25 | 91,75 | Частичная | 46 | 40 | 44 |
| М12×1,75 | 95 | 93,25 | 96,75 | Частичная | 46 | 45 | 49 |
| М12×1,75 | 100 | 98,25 | 101,75 | Частичная | 46 | 50 | 54 |
| М12×1,25 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 45 | 43,75 | 46,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 48 | 46,75 | 49,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 50 | 48,75 | 51,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 55 | 53,5 | 56,5 | По фактическому k | 46 | не установлено | не установлено |
| М12×1,25 | 60 | 58,5 | 61,5 | Частичная | 46 | 10 | 14 |
| М12×1,25 | 65 | 63,5 | 66,5 | Частичная | 46 | 15 | 19 |
| М12×1,25 | 70 | 68,5 | 71,5 | Частичная | 46 | 20 | 24 |
| М12×1,25 | 75 | 73,5 | 76,5 | Частичная | 46 | 25 | 29 |
| М12×1,25 | 80 | 78,5 | 81,5 | Частичная | 46 | 30 | 34 |
| М12×1,25 | 85 | 83,25 | 86,75 | Частичная | 46 | 35 | 39 |
| М12×1,25 | 90 | 88,25 | 91,75 | Частичная | 46 | 40 | 44 |
| М12×1,25 | 95 | 93,25 | 96,75 | Частичная | 46 | 45 | 49 |
| М12×1,25 | 100 | 98,25 | 101,75 | Частичная | 46 | 50 | 54 |
| М14×2 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 45 | 43,75 | 46,25 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 48 | 46,75 | 49,25 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 50 | 48,75 | 51,25 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 55 | 53,5 | 56,5 | До головки | не применяется | не применяется | не установлено |
| М14×2 | 60 | 58,5 | 61,5 | По фактическому k | 52 | не установлено | не установлено |
| М14×2 | 65 | 63,5 | 66,5 | Частичная | 52 | 8 | 13 |
| М14×2 | 70 | 68,5 | 71,5 | Частичная | 52 | 13 | 18 |
| М14×2 | 75 | 73,5 | 76,5 | Частичная | 52 | 18 | 23 |
| М14×2 | 80 | 78,5 | 81,5 | Частичная | 52 | 23 | 28 |
| М14×2 | 85 | 83,25 | 86,75 | Частичная | 52 | 28 | 33 |
| М14×2 | 90 | 88,25 | 91,75 | Частичная | 52 | 33 | 38 |
| М14×2 | 95 | 93,25 | 96,75 | Частичная | 52 | 38 | 43 |
| М14×2 | 100 | 98,25 | 101,75 | Частичная | 52 | 43 | 48 |
| М14×1,5 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 45 | 43,75 | 46,25 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 48 | 46,75 | 49,25 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 50 | 48,75 | 51,25 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 55 | 53,5 | 56,5 | До головки | не применяется | не применяется | не установлено |
| М14×1,5 | 60 | 58,5 | 61,5 | По фактическому k | 52 | не установлено | не установлено |
| М14×1,5 | 65 | 63,5 | 66,5 | Частичная | 52 | 9 | 13 |
| М14×1,5 | 70 | 68,5 | 71,5 | Частичная | 52 | 14 | 18 |
| М14×1,5 | 75 | 73,5 | 76,5 | Частичная | 52 | 19 | 23 |
| М14×1,5 | 80 | 78,5 | 81,5 | Частичная | 52 | 24 | 28 |
| М14×1,5 | 85 | 83,25 | 86,75 | Частичная | 52 | 29 | 33 |
| М14×1,5 | 90 | 88,25 | 91,75 | Частичная | 52 | 34 | 38 |
| М14×1,5 | 95 | 93,25 | 96,75 | Частичная | 52 | 39 | 43 |
| М14×1,5 | 100 | 98,25 | 101,75 | Частичная | 52 | 44 | 48 |
| М16×2 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 45 | 43,75 | 46,25 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 48 | 46,75 | 49,25 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 50 | 48,75 | 51,25 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 55 | 53,5 | 56,5 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 60 | 58,5 | 61,5 | До головки | не применяется | не применяется | не установлено |
| М16×2 | 65 | 63,5 | 66,5 | По фактическому k | 58 | не установлено | не установлено |
| М16×2 | 70 | 68,5 | 71,5 | По фактическому k | 58 | не установлено | не установлено |
| М16×2 | 75 | 73,5 | 76,5 | Частичная | 58 | 12 | 17 |
| М16×2 | 80 | 78,5 | 81,5 | Частичная | 58 | 17 | 22 |
| М16×2 | 85 | 83,25 | 86,75 | Частичная | 58 | 22 | 27 |
| М16×2 | 90 | 88,25 | 91,75 | Частичная | 58 | 27 | 32 |
| М16×2 | 95 | 93,25 | 96,75 | Частичная | 58 | 32 | 37 |
| М16×2 | 100 | 98,25 | 101,75 | Частичная | 58 | 37 | 42 |
| М16×1,5 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 45 | 43,75 | 46,25 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 48 | 46,75 | 49,25 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 50 | 48,75 | 51,25 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 55 | 53,5 | 56,5 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 60 | 58,5 | 61,5 | До головки | не применяется | не применяется | не установлено |
| М16×1,5 | 65 | 63,5 | 66,5 | По фактическому k | 58 | не установлено | не установлено |
| М16×1,5 | 70 | 68,5 | 71,5 | Частичная | 58 | 8 | 12 |
| М16×1,5 | 75 | 73,5 | 76,5 | Частичная | 58 | 13 | 17 |
| М16×1,5 | 80 | 78,5 | 81,5 | Частичная | 58 | 18 | 22 |
| М16×1,5 | 85 | 83,25 | 86,75 | Частичная | 58 | 23 | 27 |
| М16×1,5 | 90 | 88,25 | 91,75 | Частичная | 58 | 28 | 32 |
| М16×1,5 | 95 | 93,25 | 96,75 | Частичная | 58 | 33 | 37 |
| М16×1,5 | 100 | 98,25 | 101,75 | Частичная | 58 | 38 | 42 |
| М18×2,5 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 45 | 43,75 | 46,25 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 48 | 46,75 | 49,25 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 50 | 48,75 | 51,25 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 55 | 53,5 | 56,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 60 | 58,5 | 61,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 65 | 63,5 | 66,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 70 | 68,5 | 71,5 | До головки | не применяется | не применяется | не установлено |
| М18×2,5 | 75 | 73,5 | 76,5 | По фактическому k | 64 | не установлено | не установлено |
| М18×2,5 | 80 | 78,5 | 81,5 | Частичная | 64 | 10 | 16 |
| М18×2,5 | 85 | 83,25 | 86,75 | Частичная | 64 | 15 | 21 |
| М18×2,5 | 90 | 88,25 | 91,75 | Частичная | 64 | 20 | 26 |
| М18×2,5 | 95 | 93,25 | 96,75 | Частичная | 64 | 25 | 31 |
| М18×2,5 | 100 | 98,25 | 101,75 | Частичная | 64 | 30 | 36 |
| М18×2,5 | 110 | 108,25 | 111,75 | Частичная | 64 | 40 | 46 |
| М18×1,5 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 45 | 43,75 | 46,25 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 48 | 46,75 | 49,25 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 50 | 48,75 | 51,25 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 55 | 53,5 | 56,5 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 60 | 58,5 | 61,5 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 65 | 63,5 | 66,5 | До головки | не применяется | не применяется | не установлено |
| М18×1,5 | 70 | 68,5 | 71,5 | По фактическому k | 64 | не установлено | не установлено |
| М18×1,5 | 75 | 73,5 | 76,5 | По фактическому k | 64 | не установлено | не установлено |
| М18×1,5 | 80 | 78,5 | 81,5 | Частичная | 64 | 12 | 16 |
| М18×1,5 | 85 | 83,25 | 86,75 | Частичная | 64 | 17 | 21 |
| М18×1,5 | 90 | 88,25 | 91,75 | Частичная | 64 | 22 | 26 |
| М18×1,5 | 95 | 93,25 | 96,75 | Частичная | 64 | 27 | 31 |
| М18×1,5 | 100 | 98,25 | 101,75 | Частичная | 64 | 32 | 36 |
| М18×1,5 | 110 | 108,25 | 111,75 | Частичная | 64 | 42 | 46 |
| М20×2,5 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 45 | 43,75 | 46,25 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 48 | 46,75 | 49,25 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 50 | 48,75 | 51,25 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 55 | 53,5 | 56,5 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 60 | 58,5 | 61,5 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 65 | 63,5 | 66,5 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 70 | 68,5 | 71,5 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 75 | 73,5 | 76,5 | До головки | не применяется | не применяется | не установлено |
| М20×2,5 | 80 | 78,5 | 81,5 | По фактическому k | 70 | не установлено | не установлено |
| М20×2,5 | 85 | 83,25 | 86,75 | По фактическому k | 70 | не установлено | не установлено |
| М20×2,5 | 90 | 88,25 | 91,75 | Частичная | 70 | 14 | 20 |
| М20×2,5 | 95 | 93,25 | 96,75 | Частичная | 70 | 19 | 25 |
| М20×2,5 | 100 | 98,25 | 101,75 | Частичная | 70 | 24 | 30 |
| М20×2,5 | 110 | 108,25 | 111,75 | Частичная | 70 | 34 | 40 |
| М20×2,5 | 120 | 118,25 | 121,75 | Частичная | 70 | 44 | 50 |
| М20×1,5 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 45 | 43,75 | 46,25 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 48 | 46,75 | 49,25 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 50 | 48,75 | 51,25 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 55 | 53,5 | 56,5 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 60 | 58,5 | 61,5 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 65 | 63,5 | 66,5 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 70 | 68,5 | 71,5 | До головки | не применяется | не применяется | не установлено |
| М20×1,5 | 75 | 73,5 | 76,5 | По фактическому k | 70 | не установлено | не установлено |
| М20×1,5 | 80 | 78,5 | 81,5 | По фактическому k | 70 | не установлено | не установлено |
| М20×1,5 | 85 | 83,25 | 86,75 | Частичная | 70 | 11 | 15 |
| М20×1,5 | 90 | 88,25 | 91,75 | Частичная | 70 | 16 | 20 |
| М20×1,5 | 95 | 93,25 | 96,75 | Частичная | 70 | 21 | 25 |
| М20×1,5 | 100 | 98,25 | 101,75 | Частичная | 70 | 26 | 30 |
| М20×1,5 | 110 | 108,25 | 111,75 | Частичная | 70 | 36 | 40 |
| М20×1,5 | 120 | 118,25 | 121,75 | Частичная | 70 | 46 | 50 |
* Непредпочтительный размер. Прочерк не является нулём.
Полная ступенчатая таблица 2, М1–М20, 2–120 мм; 8 конфигураций, исполнение 2 М2–М12. Непредпочтительные длины сохранены. На границе полной резьбы требуется фактическая высота k.
| d | P | DДиаметр головки | kВысота потайной части | fВысота выступающей сферы | R₁Радиус сферы | αУгол потая | RРадиус перехода | d₁Полный гладкий стержень | aНормальный недорез | LBБиение головки в заданном направлении | №Номер крестообразного шлица | mДиаметр крестообразного шлица | hГлубина крестообразного шлица | tГлубина вхождения калибра | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 0,4 | 3,8min 3,5; max 3,8 | ≤ 1,2min —; max 1,2 | 0,5min —; max — | 4,2min —; max — | 90min 90; max 92 | ≤ 0,2min —; max 0,2 | 2min 1,86; max 2 | ≤ 1min —; max 1 | ≤ 0,36min —; max 0,36 | 0min —; max — | 2,3min —; max — | ≤ 1,5min —; max 1,5 | 1,3…1,6min 1,3; max 1,6 | 3; 3,5 *; 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20 |
| 2,5 | 0,45 | 4,7min 4,4; max 4,7 | ≤ 1,5min —; max 1,5 | 0,6min —; max — | 5,4min —; max — | 90min 90; max 92 | ≤ 0,25min —; max 0,25 | 2,5min 2,36; max 2,5 | ≤ 1min —; max 1 | ≤ 0,36min —; max 0,36 | 1min —; max — | 3min —; max — | ≤ 1,6min —; max 1,6 | 1,6…1,9min 1,6; max 1,9 | 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25 |
| 3 | 0,5 | 5,6min 5,3; max 5,6 | ≤ 1,65min —; max 1,65 | 0,75min —; max — | 6min —; max — | 90min 90; max 92 | ≤ 0,30000000000000004min —; max 0,30000000000000004 | 3min 2,86; max 3 | ≤ 1,6min —; max 1,6 | ≤ 0,36min —; max 0,36 | 1min —; max — | 3,3min —; max — | ≤ 2min —; max 2 | 1,9…2,2min 1,9; max 2,2 | 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 3,5 | 0,6 | 6,5min 6,14; max 6,5 | ≤ 1,93min —; max 1,93 | 0,9min —; max — | 6,8min —; max — | 90min 90; max 92 | ≤ 0,35000000000000003min —; max 0,35000000000000003 | 3,5min 3,32; max 3,5 | ≤ 1,6min —; max 1,6 | ≤ 0,44min —; max 0,44 | 2min —; max — | 4,4min —; max — | ≤ 2,2min —; max 2,2 | 2…2,5min 2; max 2,5 | 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 4 | 0,7 | 7,4min 7,04; max 7,4 | ≤ 2,2min —; max 2,2 | 1min —; max — | 8min —; max — | 90min 90; max 92 | ≤ 0,4min —; max 0,4 | 4min 3,82; max 4 | ≤ 2min —; max 2 | ≤ 0,44min —; max 0,44 | 2min —; max — | 4,8min —; max — | ≤ 2,5min —; max 2,5 | 2,3…2,8min 2,3; max 2,8 | 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,8 | 9,2min 8,84; max 9,2 | ≤ 2,5min —; max 2,5 | 1,25min —; max — | 9,4min —; max — | 90min 90; max 92 | ≤ 0,5min —; max 0,5 | 5min 4,82; max 5 | ≤ 3min —; max 3 | ≤ 0,44min —; max 0,44 | 2min —; max — | 5,4min —; max — | ≤ 3,1min —; max 3,1 | 2,9…3,4min 2,9; max 3,4 | 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 6 | 1 | 11min 10,57; max 11 | ≤ 3min —; max 3 | 1,5min —; max — | 12min —; max — | 90min 90; max 92 | ≤ 0,6000000000000001min —; max 0,6000000000000001 | 6min 5,82; max 6 | ≤ 3min —; max 3 | ≤ 0,54min —; max 0,54 | 3min —; max — | 7,3min —; max — | ≤ 3,5min —; max 3,5 | 3,5…4min 3,5; max 4 | 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 8 | 1,25 | 14,5min 14,07; max 14,5 | ≤ 4min —; max 4 | 2min —; max — | 15min —; max — | 90min 90; max 92 | ≤ 0,8min —; max 0,8 | 8min 7,78; max 8 | ≤ 4min —; max 4 | ≤ 0,54min —; max 0,54 | 3min —; max — | 8,7min —; max — | ≤ 5min —; max 5 | 5…5,5min 5; max 5,5 | 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 8 | 1 | 14,5min 14,07; max 14,5 | ≤ 4min —; max 4 | 2min —; max — | 15min —; max — | 90min 90; max 92 | ≤ 0,8min —; max 0,8 | 8min 7,78; max 8 | ≤ 3min —; max 3 | ≤ 0,54min —; max 0,54 | 3min —; max — | 8,7min —; max — | ≤ 5min —; max 5 | 5…5,5min 5; max 5,5 | 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 10 | 1,5 | 18min 17,57; max 18 | ≤ 5min —; max 5 | 2,5min —; max — | 19min —; max — | 90min 90; max 92 | ≤ 1min —; max 1 | 10min 9,78; max 10 | ≤ 4min —; max 4 | ≤ 0,54min —; max 0,54 | 4min —; max — | 11,2min —; max — | ≤ 6,1min —; max 6,1 | 6,3…6,8min 6,3; max 6,8 | 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 10 | 1,25 | 18min 17,57; max 18 | ≤ 5min —; max 5 | 2,5min —; max — | 19min —; max — | 90min 90; max 92 | ≤ 1min —; max 1 | 10min 9,78; max 10 | ≤ 4min —; max 4 | ≤ 0,54min —; max 0,54 | 4min —; max — | 11,2min —; max — | ≤ 6,1min —; max 6,1 | 6,3…6,8min 6,3; max 6,8 | 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 12 | 1,75 | 21,5min 20,98; max 21,5 | ≤ 6min —; max 6 | 3min —; max — | 22,5min —; max — | 90min 90; max 92 | ≤ 1,2000000000000002min —; max 1,2000000000000002 | 12min 11,73; max 12 | ≤ 4min —; max 4 | ≤ 0,66min —; max 0,66 | 4min —; max — | 12,6min —; max — | ≤ 7,5min —; max 7,5 | 7,8…8,3min 7,8; max 8,3 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 12 | 1,25 | 21,5min 20,98; max 21,5 | ≤ 6min —; max 6 | 3min —; max — | 22,5min —; max — | 90min 90; max 92 | ≤ 1,2000000000000002min —; max 1,2000000000000002 | 12min 11,73; max 12 | ≤ 4min —; max 4 | ≤ 0,66min —; max 0,66 | 4min —; max — | 12,6min —; max — | ≤ 7,5min —; max 7,5 | 7,8…8,3min 7,8; max 8,3 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М2×0,4 | 3 | 2,8 | 3,2 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 3,5 | 3,26 | 3,74 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 4 | 3,76 | 4,24 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 12 | 11,65 | 12,35 | По фактическому k | 10 | не установлено | не установлено |
| М2×0,4 | 13 | 12,65 | 13,35 | Частичная | 10 | 2 | 3 |
| М2×0,4 | 14 | 13,65 | 14,35 | Частичная | 10 | 3 | 4 |
| М2×0,4 | 16 | 15,65 | 16,35 | Частичная | 10 | 5 | 6 |
| М2×0,4 | 18 | 17,65 | 18,35 | Частичная | 10 | 7 | 8 |
| М2×0,4 | 20 | 19,58 | 20,42 | Частичная | 10 | 9 | 10 |
| М2,5×0,45 | 4 | 3,76 | 4,24 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 13 | 12,65 | 13,35 | По фактическому k | 11 | не установлено | не установлено |
| М2,5×0,45 | 14 | 13,65 | 14,35 | Частичная | 11 | 2 | 3 |
| М2,5×0,45 | 16 | 15,65 | 16,35 | Частичная | 11 | 4 | 5 |
| М2,5×0,45 | 18 | 17,65 | 18,35 | Частичная | 11 | 6 | 7 |
| М2,5×0,45 | 20 | 19,58 | 20,42 | Частичная | 11 | 8 | 9 |
| М2,5×0,45 | 22 | 21,58 | 22,42 | Частичная | 11 | 10 | 11 |
| М2,5×0,45 | 25 | 24,58 | 25,42 | Частичная | 11 | 13 | 14 |
| М3×0,5 | 4 | 3,76 | 4,24 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 14 | 13,65 | 14,35 | По фактическому k | 12 | не установлено | не установлено |
| М3×0,5 | 16 | 15,65 | 16,35 | Частичная | 12 | 2,4 | 4 |
| М3×0,5 | 18 | 17,65 | 18,35 | Частичная | 12 | 4,4 | 6 |
| М3×0,5 | 20 | 19,58 | 20,42 | Частичная | 12 | 6,4 | 8 |
| М3×0,5 | 22 | 21,58 | 22,42 | Частичная | 12 | 8,4 | 10 |
| М3×0,5 | 25 | 24,58 | 25,42 | Частичная | 12 | 11,4 | 13 |
| М3×0,5 | 28 | 27,58 | 28,42 | Частичная | 12 | 14,4 | 16 |
| М3×0,5 | 30 | 29,58 | 30,42 | Частичная | 12 | 16,4 | 18 |
| М3,5×0,6 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 16 | 15,65 | 16,35 | По фактическому k | 13 | не установлено | не установлено |
| М3,5×0,6 | 18 | 17,65 | 18,35 | Частичная | 13 | 3,4 | 5 |
| М3,5×0,6 | 20 | 19,58 | 20,42 | Частичная | 13 | 5,4 | 7 |
| М3,5×0,6 | 22 | 21,58 | 22,42 | Частичная | 13 | 7,4 | 9 |
| М3,5×0,6 | 25 | 24,58 | 25,42 | Частичная | 13 | 10,4 | 12 |
| М3,5×0,6 | 28 | 27,58 | 28,42 | Частичная | 13 | 13,4 | 15 |
| М3,5×0,6 | 30 | 29,58 | 30,42 | Частичная | 13 | 15,4 | 17 |
| М3,5×0,6 | 32 | 31,5 | 32,5 | Частичная | 13 | 17,4 | 19 |
| М3,5×0,6 | 35 | 34,5 | 35,5 | Частичная | 13 | 20,4 | 22 |
| М4×0,7 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 18 | 17,65 | 18,35 | По фактическому k | 14 | не установлено | не установлено |
| М4×0,7 | 20 | 19,58 | 20,42 | Частичная | 14 | 4 | 6 |
| М4×0,7 | 22 | 21,58 | 22,42 | Частичная | 14 | 6 | 8 |
| М4×0,7 | 25 | 24,58 | 25,42 | Частичная | 14 | 9 | 11 |
| М4×0,7 | 28 | 27,58 | 28,42 | Частичная | 14 | 12 | 14 |
| М4×0,7 | 30 | 29,58 | 30,42 | Частичная | 14 | 14 | 16 |
| М4×0,7 | 32 | 31,5 | 32,5 | Частичная | 14 | 16 | 18 |
| М4×0,7 | 35 | 34,5 | 35,5 | Частичная | 14 | 19 | 21 |
| М4×0,7 | 38 | 37,5 | 38,5 | Частичная | 14 | 22 | 24 |
| М4×0,7 | 40 | 39,5 | 40,5 | Частичная | 14 | 24 | 26 |
| М5×0,8 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 20 | 19,58 | 20,42 | По фактическому k | 16 | не установлено | не установлено |
| М5×0,8 | 22 | 21,58 | 22,42 | Частичная | 16 | 3 | 6 |
| М5×0,8 | 25 | 24,58 | 25,42 | Частичная | 16 | 6 | 9 |
| М5×0,8 | 28 | 27,58 | 28,42 | Частичная | 16 | 9 | 12 |
| М5×0,8 | 30 | 29,58 | 30,42 | Частичная | 16 | 11 | 14 |
| М5×0,8 | 32 | 31,5 | 32,5 | Частичная | 16 | 13 | 16 |
| М5×0,8 | 35 | 34,5 | 35,5 | Частичная | 16 | 16 | 19 |
| М5×0,8 | 38 | 37,5 | 38,5 | Частичная | 16 | 19 | 22 |
| М5×0,8 | 40 | 39,5 | 40,5 | Частичная | 16 | 21 | 24 |
| М5×0,8 | 42 | 41,5 | 42,5 | Частичная | 16 | 23 | 26 |
| М5×0,8 | 45 | 44,5 | 45,5 | Частичная | 16 | 26 | 29 |
| М5×0,8 | 48 | 47,5 | 48,5 | Частичная | 16 | 29 | 32 |
| М5×0,8 | 50 | 49,5 | 50,5 | Частичная | 16 | 31 | 34 |
| М5×0,8 | 55 | 54,4 | 55,6 | Частичная | 16 | 36 | 39 |
| М5×0,8 | 60 | 59,4 | 60,6 | Частичная | 16 | 41 | 44 |
| М5×0,8 | 65 | 64,4 | 65,6 | Частичная | 16 | 46 | 49 |
| М5×0,8 | 70 | 69,4 | 70,6 | Частичная | 16 | 51 | 54 |
| М5×0,8 | 75 | 74,4 | 75,6 | Частичная | 16 | 56 | 59 |
| М5×0,8 | 80 | 79,4 | 80,6 | Частичная | 16 | 61 | 64 |
| М5×0,8 | 85 | 84,3 | 85,7 | Частичная | 16 | 66 | 69 |
| М5×0,8 | 90 | 89,3 | 90,7 | Частичная | 16 | 71 | 74 |
| М5×0,8 | 95 | 94,3 | 95,7 | Частичная | 16 | 76 | 79 |
| М5×0,8 | 100 | 99,3 | 100,7 | Частичная | 16 | 81 | 84 |
| М6×1 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 22 | 21,58 | 22,42 | По фактическому k | 18 | не установлено | не установлено |
| М6×1 | 25 | 24,58 | 25,42 | Частичная | 18 | 4 | 7 |
| М6×1 | 28 | 27,58 | 28,42 | Частичная | 18 | 7 | 10 |
| М6×1 | 30 | 29,58 | 30,42 | Частичная | 18 | 9 | 12 |
| М6×1 | 32 | 31,5 | 32,5 | Частичная | 18 | 11 | 14 |
| М6×1 | 35 | 34,5 | 35,5 | Частичная | 18 | 14 | 17 |
| М6×1 | 38 | 37,5 | 38,5 | Частичная | 18 | 17 | 20 |
| М6×1 | 40 | 39,5 | 40,5 | Частичная | 18 | 19 | 22 |
| М6×1 | 42 | 41,5 | 42,5 | Частичная | 18 | 21 | 24 |
| М6×1 | 45 | 44,5 | 45,5 | Частичная | 18 | 24 | 27 |
| М6×1 | 48 | 47,5 | 48,5 | Частичная | 18 | 27 | 30 |
| М6×1 | 50 | 49,5 | 50,5 | Частичная | 18 | 29 | 32 |
| М6×1 | 55 | 54,4 | 55,6 | Частичная | 18 | 34 | 37 |
| М6×1 | 60 | 59,4 | 60,6 | Частичная | 18 | 39 | 42 |
| М6×1 | 65 | 64,4 | 65,6 | Частичная | 18 | 44 | 47 |
| М6×1 | 70 | 69,4 | 70,6 | Частичная | 18 | 49 | 52 |
| М6×1 | 75 | 74,4 | 75,6 | Частичная | 18 | 54 | 57 |
| М6×1 | 80 | 79,4 | 80,6 | Частичная | 18 | 59 | 62 |
| М6×1 | 85 | 84,3 | 85,7 | Частичная | 18 | 64 | 67 |
| М6×1 | 90 | 89,3 | 90,7 | Частичная | 18 | 69 | 72 |
| М6×1 | 95 | 94,3 | 95,7 | Частичная | 18 | 74 | 77 |
| М6×1 | 100 | 99,3 | 100,7 | Частичная | 18 | 79 | 82 |
| М8×1,25 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 28 | 27,58 | 28,42 | По фактическому k | 22 | не установлено | не установлено |
| М8×1,25 | 30 | 29,58 | 30,42 | Частичная | 22 | 4 | 8 |
| М8×1,25 | 32 | 31,5 | 32,5 | Частичная | 22 | 6 | 10 |
| М8×1,25 | 35 | 34,5 | 35,5 | Частичная | 22 | 9 | 13 |
| М8×1,25 | 38 | 37,5 | 38,5 | Частичная | 22 | 12 | 16 |
| М8×1,25 | 40 | 39,5 | 40,5 | Частичная | 22 | 14 | 18 |
| М8×1,25 | 42 | 41,5 | 42,5 | Частичная | 22 | 16 | 20 |
| М8×1,25 | 45 | 44,5 | 45,5 | Частичная | 22 | 19 | 23 |
| М8×1,25 | 48 | 47,5 | 48,5 | Частичная | 22 | 22 | 26 |
| М8×1,25 | 50 | 49,5 | 50,5 | Частичная | 22 | 24 | 28 |
| М8×1,25 | 55 | 54,4 | 55,6 | Частичная | 22 | 29 | 33 |
| М8×1,25 | 60 | 59,4 | 60,6 | Частичная | 22 | 34 | 38 |
| М8×1,25 | 65 | 64,4 | 65,6 | Частичная | 22 | 39 | 43 |
| М8×1,25 | 70 | 69,4 | 70,6 | Частичная | 22 | 44 | 48 |
| М8×1,25 | 75 | 74,4 | 75,6 | Частичная | 22 | 49 | 53 |
| М8×1,25 | 80 | 79,4 | 80,6 | Частичная | 22 | 54 | 58 |
| М8×1,25 | 85 | 84,3 | 85,7 | Частичная | 22 | 59 | 63 |
| М8×1,25 | 90 | 89,3 | 90,7 | Частичная | 22 | 64 | 68 |
| М8×1,25 | 95 | 94,3 | 95,7 | Частичная | 22 | 69 | 73 |
| М8×1,25 | 100 | 99,3 | 100,7 | Частичная | 22 | 74 | 78 |
| М8×1 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 28 | 27,58 | 28,42 | По фактическому k | 22 | не установлено | не установлено |
| М8×1 | 30 | 29,58 | 30,42 | Частичная | 22 | 5 | 8 |
| М8×1 | 32 | 31,5 | 32,5 | Частичная | 22 | 7 | 10 |
| М8×1 | 35 | 34,5 | 35,5 | Частичная | 22 | 10 | 13 |
| М8×1 | 38 | 37,5 | 38,5 | Частичная | 22 | 13 | 16 |
| М8×1 | 40 | 39,5 | 40,5 | Частичная | 22 | 15 | 18 |
| М8×1 | 42 | 41,5 | 42,5 | Частичная | 22 | 17 | 20 |
| М8×1 | 45 | 44,5 | 45,5 | Частичная | 22 | 20 | 23 |
| М8×1 | 48 | 47,5 | 48,5 | Частичная | 22 | 23 | 26 |
| М8×1 | 50 | 49,5 | 50,5 | Частичная | 22 | 25 | 28 |
| М8×1 | 55 | 54,4 | 55,6 | Частичная | 22 | 30 | 33 |
| М8×1 | 60 | 59,4 | 60,6 | Частичная | 22 | 35 | 38 |
| М8×1 | 65 | 64,4 | 65,6 | Частичная | 22 | 40 | 43 |
| М8×1 | 70 | 69,4 | 70,6 | Частичная | 22 | 45 | 48 |
| М8×1 | 75 | 74,4 | 75,6 | Частичная | 22 | 50 | 53 |
| М8×1 | 80 | 79,4 | 80,6 | Частичная | 22 | 55 | 58 |
| М8×1 | 85 | 84,3 | 85,7 | Частичная | 22 | 60 | 63 |
| М8×1 | 90 | 89,3 | 90,7 | Частичная | 22 | 65 | 68 |
| М8×1 | 95 | 94,3 | 95,7 | Частичная | 22 | 70 | 73 |
| М8×1 | 100 | 99,3 | 100,7 | Частичная | 22 | 75 | 78 |
| М10×1,5 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 32 | 31,5 | 32,5 | По фактическому k | 26 | не установлено | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | Частичная | 26 | 5 | 9 |
| М10×1,5 | 38 | 37,5 | 38,5 | Частичная | 26 | 8 | 12 |
| М10×1,5 | 40 | 39,5 | 40,5 | Частичная | 26 | 10 | 14 |
| М10×1,5 | 42 | 41,5 | 42,5 | Частичная | 26 | 12 | 16 |
| М10×1,5 | 45 | 44,5 | 45,5 | Частичная | 26 | 15 | 19 |
| М10×1,5 | 48 | 47,5 | 48,5 | Частичная | 26 | 18 | 22 |
| М10×1,5 | 50 | 49,5 | 50,5 | Частичная | 26 | 20 | 24 |
| М10×1,5 | 55 | 54,4 | 55,6 | Частичная | 26 | 25 | 29 |
| М10×1,5 | 60 | 59,4 | 60,6 | Частичная | 26 | 30 | 34 |
| М10×1,5 | 65 | 64,4 | 65,6 | Частичная | 26 | 35 | 39 |
| М10×1,5 | 70 | 69,4 | 70,6 | Частичная | 26 | 40 | 44 |
| М10×1,5 | 75 | 74,4 | 75,6 | Частичная | 26 | 45 | 49 |
| М10×1,5 | 80 | 79,4 | 80,6 | Частичная | 26 | 50 | 54 |
| М10×1,5 | 85 | 84,3 | 85,7 | Частичная | 26 | 55 | 59 |
| М10×1,5 | 90 | 89,3 | 90,7 | Частичная | 26 | 60 | 64 |
| М10×1,5 | 95 | 94,3 | 95,7 | Частичная | 26 | 65 | 69 |
| М10×1,5 | 100 | 99,3 | 100,7 | Частичная | 26 | 70 | 74 |
| М10×1,25 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 32 | 31,5 | 32,5 | По фактическому k | 26 | не установлено | не установлено |
| М10×1,25 | 35 | 34,5 | 35,5 | Частичная | 26 | 5 | 9 |
| М10×1,25 | 38 | 37,5 | 38,5 | Частичная | 26 | 8 | 12 |
| М10×1,25 | 40 | 39,5 | 40,5 | Частичная | 26 | 10 | 14 |
| М10×1,25 | 42 | 41,5 | 42,5 | Частичная | 26 | 12 | 16 |
| М10×1,25 | 45 | 44,5 | 45,5 | Частичная | 26 | 15 | 19 |
| М10×1,25 | 48 | 47,5 | 48,5 | Частичная | 26 | 18 | 22 |
| М10×1,25 | 50 | 49,5 | 50,5 | Частичная | 26 | 20 | 24 |
| М10×1,25 | 55 | 54,4 | 55,6 | Частичная | 26 | 25 | 29 |
| М10×1,25 | 60 | 59,4 | 60,6 | Частичная | 26 | 30 | 34 |
| М10×1,25 | 65 | 64,4 | 65,6 | Частичная | 26 | 35 | 39 |
| М10×1,25 | 70 | 69,4 | 70,6 | Частичная | 26 | 40 | 44 |
| М10×1,25 | 75 | 74,4 | 75,6 | Частичная | 26 | 45 | 49 |
| М10×1,25 | 80 | 79,4 | 80,6 | Частичная | 26 | 50 | 54 |
| М10×1,25 | 85 | 84,3 | 85,7 | Частичная | 26 | 55 | 59 |
| М10×1,25 | 90 | 89,3 | 90,7 | Частичная | 26 | 60 | 64 |
| М10×1,25 | 95 | 94,3 | 95,7 | Частичная | 26 | 65 | 69 |
| М10×1,25 | 100 | 99,3 | 100,7 | Частичная | 26 | 70 | 74 |
| М12×1,75 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | По фактическому k | 30 | не установлено | не установлено |
| М12×1,75 | 38 | 37,5 | 38,5 | По фактическому k | 30 | не установлено | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | Частичная | 30 | 6 | 10 |
| М12×1,75 | 42 | 41,5 | 42,5 | Частичная | 30 | 8 | 12 |
| М12×1,75 | 45 | 44,5 | 45,5 | Частичная | 30 | 11 | 15 |
| М12×1,75 | 48 | 47,5 | 48,5 | Частичная | 30 | 14 | 18 |
| М12×1,75 | 50 | 49,5 | 50,5 | Частичная | 30 | 16 | 20 |
| М12×1,75 | 55 | 54,4 | 55,6 | Частичная | 30 | 21 | 25 |
| М12×1,75 | 60 | 59,4 | 60,6 | Частичная | 30 | 26 | 30 |
| М12×1,75 | 65 | 64,4 | 65,6 | Частичная | 30 | 31 | 35 |
| М12×1,75 | 70 | 69,4 | 70,6 | Частичная | 30 | 36 | 40 |
| М12×1,75 | 75 | 74,4 | 75,6 | Частичная | 30 | 41 | 45 |
| М12×1,75 | 80 | 79,4 | 80,6 | Частичная | 30 | 46 | 50 |
| М12×1,75 | 85 | 84,3 | 85,7 | Частичная | 30 | 51 | 55 |
| М12×1,75 | 90 | 89,3 | 90,7 | Частичная | 30 | 56 | 60 |
| М12×1,75 | 95 | 94,3 | 95,7 | Частичная | 30 | 61 | 65 |
| М12×1,75 | 100 | 99,3 | 100,7 | Частичная | 30 | 66 | 70 |
| М12×1,25 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 35 | 34,5 | 35,5 | По фактическому k | 30 | не установлено | не установлено |
| М12×1,25 | 38 | 37,5 | 38,5 | По фактическому k | 30 | не установлено | не установлено |
| М12×1,25 | 40 | 39,5 | 40,5 | Частичная | 30 | 6 | 10 |
| М12×1,25 | 42 | 41,5 | 42,5 | Частичная | 30 | 8 | 12 |
| М12×1,25 | 45 | 44,5 | 45,5 | Частичная | 30 | 11 | 15 |
| М12×1,25 | 48 | 47,5 | 48,5 | Частичная | 30 | 14 | 18 |
| М12×1,25 | 50 | 49,5 | 50,5 | Частичная | 30 | 16 | 20 |
| М12×1,25 | 55 | 54,4 | 55,6 | Частичная | 30 | 21 | 25 |
| М12×1,25 | 60 | 59,4 | 60,6 | Частичная | 30 | 26 | 30 |
| М12×1,25 | 65 | 64,4 | 65,6 | Частичная | 30 | 31 | 35 |
| М12×1,25 | 70 | 69,4 | 70,6 | Частичная | 30 | 36 | 40 |
| М12×1,25 | 75 | 74,4 | 75,6 | Частичная | 30 | 41 | 45 |
| М12×1,25 | 80 | 79,4 | 80,6 | Частичная | 30 | 46 | 50 |
| М12×1,25 | 85 | 84,3 | 85,7 | Частичная | 30 | 51 | 55 |
| М12×1,25 | 90 | 89,3 | 90,7 | Частичная | 30 | 56 | 60 |
| М12×1,25 | 95 | 94,3 | 95,7 | Частичная | 30 | 61 | 65 |
| М12×1,25 | 100 | 99,3 | 100,7 | Частичная | 30 | 66 | 70 |
* Непредпочтительный размер. Прочерк не является нулём.
Полная ступенчатая таблица 2, М1–М20, 2–120 мм; 8 конфигураций, исполнение 2 М2–М12. Непредпочтительные длины сохранены. На границе полной резьбы требуется фактическая высота k.
| d | P | DДиаметр головки | kВысота потайной части | fВысота выступающей сферы | R₁Радиус сферы | αУгол потая | RРадиус перехода | d₁Полный гладкий стержень | aНормальный недорез | LBБиение головки в заданном направлении | №Номер крестообразного шлица | mДиаметр крестообразного шлица | hГлубина крестообразного шлица | tГлубина вхождения калибра | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 0,4 | 3,8min 3,5; max 3,8 | ≤ 1,2min —; max 1,2 | 0,5min —; max — | 4,2min —; max — | 90min 90; max 92 | ≤ 0,2min —; max 0,2 | 2min 1,86; max 2 | ≤ 1min —; max 1 | ≤ 0,36min —; max 0,36 | 0min —; max — | 2,3min —; max — | ≤ 1,5min —; max 1,5 | 1,3…1,6min 1,3; max 1,6 | 3; 3,5 *; 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20 |
| 2,5 | 0,45 | 4,7min 4,4; max 4,7 | ≤ 1,5min —; max 1,5 | 0,6min —; max — | 5,4min —; max — | 90min 90; max 92 | ≤ 0,25min —; max 0,25 | 2,5min 2,36; max 2,5 | ≤ 1min —; max 1 | ≤ 0,36min —; max 0,36 | 1min —; max — | 3min —; max — | ≤ 1,6min —; max 1,6 | 1,6…1,9min 1,6; max 1,9 | 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25 |
| 3 | 0,5 | 5,6min 5,3; max 5,6 | ≤ 1,65min —; max 1,65 | 0,75min —; max — | 6min —; max — | 90min 90; max 92 | ≤ 0,30000000000000004min —; max 0,30000000000000004 | 3min 2,86; max 3 | ≤ 1,6min —; max 1,6 | ≤ 0,36min —; max 0,36 | 1min —; max — | 3,3min —; max — | ≤ 2min —; max 2 | 1,9…2,2min 1,9; max 2,2 | 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 3,5 | 0,6 | 6,5min 6,14; max 6,5 | ≤ 1,93min —; max 1,93 | 0,9min —; max — | 6,8min —; max — | 90min 90; max 92 | ≤ 0,35000000000000003min —; max 0,35000000000000003 | 3,5min 3,32; max 3,5 | ≤ 1,6min —; max 1,6 | ≤ 0,44min —; max 0,44 | 2min —; max — | 4,4min —; max — | ≤ 2,2min —; max 2,2 | 2…2,5min 2; max 2,5 | 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 4 | 0,7 | 7,4min 7,04; max 7,4 | ≤ 2,2min —; max 2,2 | 1min —; max — | 8min —; max — | 90min 90; max 92 | ≤ 0,4min —; max 0,4 | 4min 3,82; max 4 | ≤ 2min —; max 2 | ≤ 0,44min —; max 0,44 | 2min —; max — | 4,8min —; max — | ≤ 2,5min —; max 2,5 | 2,3…2,8min 2,3; max 2,8 | 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,8 | 9,2min 8,84; max 9,2 | ≤ 2,5min —; max 2,5 | 1,25min —; max — | 9,4min —; max — | 90min 90; max 92 | ≤ 0,5min —; max 0,5 | 5min 4,82; max 5 | ≤ 3min —; max 3 | ≤ 0,44min —; max 0,44 | 2min —; max — | 5,4min —; max — | ≤ 3,1min —; max 3,1 | 2,9…3,4min 2,9; max 3,4 | 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 6 | 1 | 11min 10,57; max 11 | ≤ 3min —; max 3 | 1,5min —; max — | 12min —; max — | 90min 90; max 92 | ≤ 0,6000000000000001min —; max 0,6000000000000001 | 6min 5,82; max 6 | ≤ 3min —; max 3 | ≤ 0,54min —; max 0,54 | 3min —; max — | 7,3min —; max — | ≤ 3,5min —; max 3,5 | 3,5…4min 3,5; max 4 | 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 8 | 1,25 | 14,5min 14,07; max 14,5 | ≤ 4min —; max 4 | 2min —; max — | 15min —; max — | 90min 90; max 92 | ≤ 0,8min —; max 0,8 | 8min 7,78; max 8 | ≤ 4min —; max 4 | ≤ 0,54min —; max 0,54 | 3min —; max — | 8,7min —; max — | ≤ 5min —; max 5 | 5…5,5min 5; max 5,5 | 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 8 | 1 | 14,5min 14,07; max 14,5 | ≤ 4min —; max 4 | 2min —; max — | 15min —; max — | 90min 90; max 92 | ≤ 0,8min —; max 0,8 | 8min 7,78; max 8 | ≤ 3min —; max 3 | ≤ 0,54min —; max 0,54 | 3min —; max — | 8,7min —; max — | ≤ 5min —; max 5 | 5…5,5min 5; max 5,5 | 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 10 | 1,5 | 18min 17,57; max 18 | ≤ 5min —; max 5 | 2,5min —; max — | 19min —; max — | 90min 90; max 92 | ≤ 1min —; max 1 | 10min 9,78; max 10 | ≤ 4min —; max 4 | ≤ 0,54min —; max 0,54 | 4min —; max — | 11,2min —; max — | ≤ 6,1min —; max 6,1 | 6,3…6,8min 6,3; max 6,8 | 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 10 | 1,25 | 18min 17,57; max 18 | ≤ 5min —; max 5 | 2,5min —; max — | 19min —; max — | 90min 90; max 92 | ≤ 1min —; max 1 | 10min 9,78; max 10 | ≤ 4min —; max 4 | ≤ 0,54min —; max 0,54 | 4min —; max — | 11,2min —; max — | ≤ 6,1min —; max 6,1 | 6,3…6,8min 6,3; max 6,8 | 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 12 | 1,75 | 21,5min 20,98; max 21,5 | ≤ 6min —; max 6 | 3min —; max — | 22,5min —; max — | 90min 90; max 92 | ≤ 1,2000000000000002min —; max 1,2000000000000002 | 12min 11,73; max 12 | ≤ 4min —; max 4 | ≤ 0,66min —; max 0,66 | 4min —; max — | 12,6min —; max — | ≤ 7,5min —; max 7,5 | 7,8…8,3min 7,8; max 8,3 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 12 | 1,25 | 21,5min 20,98; max 21,5 | ≤ 6min —; max 6 | 3min —; max — | 22,5min —; max — | 90min 90; max 92 | ≤ 1,2000000000000002min —; max 1,2000000000000002 | 12min 11,73; max 12 | ≤ 4min —; max 4 | ≤ 0,66min —; max 0,66 | 4min —; max — | 12,6min —; max — | ≤ 7,5min —; max 7,5 | 7,8…8,3min 7,8; max 8,3 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М2×0,4 | 3 | 2,8 | 3,2 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 3,5 | 3,26 | 3,74 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 4 | 3,76 | 4,24 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 18 | 17,65 | 18,35 | По фактическому k | 16 | не установлено | не установлено |
| М2×0,4 | 20 | 19,58 | 20,42 | Частичная | 16 | 3 | 4 |
| М2,5×0,45 | 4 | 3,76 | 4,24 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 20 | 19,58 | 20,42 | По фактическому k | 18 | не установлено | не установлено |
| М2,5×0,45 | 22 | 21,58 | 22,42 | Частичная | 18 | 3 | 4 |
| М2,5×0,45 | 25 | 24,58 | 25,42 | Частичная | 18 | 6 | 7 |
| М3×0,5 | 4 | 3,76 | 4,24 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 22 | 21,58 | 22,42 | По фактическому k | 19 | не установлено | не установлено |
| М3×0,5 | 25 | 24,58 | 25,42 | Частичная | 19 | 4,4 | 6 |
| М3×0,5 | 28 | 27,58 | 28,42 | Частичная | 19 | 7,4 | 9 |
| М3×0,5 | 30 | 29,58 | 30,42 | Частичная | 19 | 9,4 | 11 |
| М3,5×0,6 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 22 | 21,58 | 22,42 | По фактическому k | 20 | не установлено | не установлено |
| М3,5×0,6 | 25 | 24,58 | 25,42 | Частичная | 20 | 3,4 | 5 |
| М3,5×0,6 | 28 | 27,58 | 28,42 | Частичная | 20 | 6,4 | 8 |
| М3,5×0,6 | 30 | 29,58 | 30,42 | Частичная | 20 | 8,4 | 10 |
| М3,5×0,6 | 32 | 31,5 | 32,5 | Частичная | 20 | 10,4 | 12 |
| М3,5×0,6 | 35 | 34,5 | 35,5 | Частичная | 20 | 13,4 | 15 |
| М4×0,7 | 5 | 4,76 | 5,24 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 25 | 24,58 | 25,42 | По фактическому k | 22 | не установлено | не установлено |
| М4×0,7 | 28 | 27,58 | 28,42 | Частичная | 22 | 4 | 6 |
| М4×0,7 | 30 | 29,58 | 30,42 | Частичная | 22 | 6 | 8 |
| М4×0,7 | 32 | 31,5 | 32,5 | Частичная | 22 | 8 | 10 |
| М4×0,7 | 35 | 34,5 | 35,5 | Частичная | 22 | 11 | 13 |
| М4×0,7 | 38 | 37,5 | 38,5 | Частичная | 22 | 14 | 16 |
| М4×0,7 | 40 | 39,5 | 40,5 | Частичная | 22 | 16 | 18 |
| М5×0,8 | 6 | 5,76 | 6,24 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 7 | 6,71 | 7,29 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 30 | 29,58 | 30,42 | По фактическому k | 25 | не установлено | не установлено |
| М5×0,8 | 32 | 31,5 | 32,5 | Частичная | 25 | 4 | 7 |
| М5×0,8 | 35 | 34,5 | 35,5 | Частичная | 25 | 7 | 10 |
| М5×0,8 | 38 | 37,5 | 38,5 | Частичная | 25 | 10 | 13 |
| М5×0,8 | 40 | 39,5 | 40,5 | Частичная | 25 | 12 | 15 |
| М5×0,8 | 42 | 41,5 | 42,5 | Частичная | 25 | 14 | 17 |
| М5×0,8 | 45 | 44,5 | 45,5 | Частичная | 25 | 17 | 20 |
| М5×0,8 | 48 | 47,5 | 48,5 | Частичная | 25 | 20 | 23 |
| М5×0,8 | 50 | 49,5 | 50,5 | Частичная | 25 | 22 | 25 |
| М5×0,8 | 55 | 54,4 | 55,6 | Частичная | 25 | 27 | 30 |
| М5×0,8 | 60 | 59,4 | 60,6 | Частичная | 25 | 32 | 35 |
| М5×0,8 | 65 | 64,4 | 65,6 | Частичная | 25 | 37 | 40 |
| М5×0,8 | 70 | 69,4 | 70,6 | Частичная | 25 | 42 | 45 |
| М5×0,8 | 75 | 74,4 | 75,6 | Частичная | 25 | 47 | 50 |
| М5×0,8 | 80 | 79,4 | 80,6 | Частичная | 25 | 52 | 55 |
| М5×0,8 | 85 | 84,3 | 85,7 | Частичная | 25 | 57 | 60 |
| М5×0,8 | 90 | 89,3 | 90,7 | Частичная | 25 | 62 | 65 |
| М5×0,8 | 95 | 94,3 | 95,7 | Частичная | 25 | 67 | 70 |
| М5×0,8 | 100 | 99,3 | 100,7 | Частичная | 25 | 72 | 75 |
| М6×1 | 8 | 7,71 | 8,29 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 9 | 8,71 | 9,29 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 32 | 31,5 | 32,5 | По фактическому k | 28 | не установлено | не установлено |
| М6×1 | 35 | 34,5 | 35,5 | Частичная | 28 | 4 | 7 |
| М6×1 | 38 | 37,5 | 38,5 | Частичная | 28 | 7 | 10 |
| М6×1 | 40 | 39,5 | 40,5 | Частичная | 28 | 9 | 12 |
| М6×1 | 42 | 41,5 | 42,5 | Частичная | 28 | 11 | 14 |
| М6×1 | 45 | 44,5 | 45,5 | Частичная | 28 | 14 | 17 |
| М6×1 | 48 | 47,5 | 48,5 | Частичная | 28 | 17 | 20 |
| М6×1 | 50 | 49,5 | 50,5 | Частичная | 28 | 19 | 22 |
| М6×1 | 55 | 54,4 | 55,6 | Частичная | 28 | 24 | 27 |
| М6×1 | 60 | 59,4 | 60,6 | Частичная | 28 | 29 | 32 |
| М6×1 | 65 | 64,4 | 65,6 | Частичная | 28 | 34 | 37 |
| М6×1 | 70 | 69,4 | 70,6 | Частичная | 28 | 39 | 42 |
| М6×1 | 75 | 74,4 | 75,6 | Частичная | 28 | 44 | 47 |
| М6×1 | 80 | 79,4 | 80,6 | Частичная | 28 | 49 | 52 |
| М6×1 | 85 | 84,3 | 85,7 | Частичная | 28 | 54 | 57 |
| М6×1 | 90 | 89,3 | 90,7 | Частичная | 28 | 59 | 62 |
| М6×1 | 95 | 94,3 | 95,7 | Частичная | 28 | 64 | 67 |
| М6×1 | 100 | 99,3 | 100,7 | Частичная | 28 | 69 | 72 |
| М8×1,25 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 40 | 39,5 | 40,5 | По фактическому k | 34 | не установлено | не установлено |
| М8×1,25 | 42 | 41,5 | 42,5 | Частичная | 34 | 4 | 8 |
| М8×1,25 | 45 | 44,5 | 45,5 | Частичная | 34 | 7 | 11 |
| М8×1,25 | 48 | 47,5 | 48,5 | Частичная | 34 | 10 | 14 |
| М8×1,25 | 50 | 49,5 | 50,5 | Частичная | 34 | 12 | 16 |
| М8×1,25 | 55 | 54,4 | 55,6 | Частичная | 34 | 17 | 21 |
| М8×1,25 | 60 | 59,4 | 60,6 | Частичная | 34 | 22 | 26 |
| М8×1,25 | 65 | 64,4 | 65,6 | Частичная | 34 | 27 | 31 |
| М8×1,25 | 70 | 69,4 | 70,6 | Частичная | 34 | 32 | 36 |
| М8×1,25 | 75 | 74,4 | 75,6 | Частичная | 34 | 37 | 41 |
| М8×1,25 | 80 | 79,4 | 80,6 | Частичная | 34 | 42 | 46 |
| М8×1,25 | 85 | 84,3 | 85,7 | Частичная | 34 | 47 | 51 |
| М8×1,25 | 90 | 89,3 | 90,7 | Частичная | 34 | 52 | 56 |
| М8×1,25 | 95 | 94,3 | 95,7 | Частичная | 34 | 57 | 61 |
| М8×1,25 | 100 | 99,3 | 100,7 | Частичная | 34 | 62 | 66 |
| М8×1 | 10 | 9,71 | 10,29 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 11 | 10,65 | 11,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 38 | 37,5 | 38,5 | По фактическому k | 34 | не установлено | не установлено |
| М8×1 | 40 | 39,5 | 40,5 | По фактическому k | 34 | не установлено | не установлено |
| М8×1 | 42 | 41,5 | 42,5 | Частичная | 34 | 5 | 8 |
| М8×1 | 45 | 44,5 | 45,5 | Частичная | 34 | 8 | 11 |
| М8×1 | 48 | 47,5 | 48,5 | Частичная | 34 | 11 | 14 |
| М8×1 | 50 | 49,5 | 50,5 | Частичная | 34 | 13 | 16 |
| М8×1 | 55 | 54,4 | 55,6 | Частичная | 34 | 18 | 21 |
| М8×1 | 60 | 59,4 | 60,6 | Частичная | 34 | 23 | 26 |
| М8×1 | 65 | 64,4 | 65,6 | Частичная | 34 | 28 | 31 |
| М8×1 | 70 | 69,4 | 70,6 | Частичная | 34 | 33 | 36 |
| М8×1 | 75 | 74,4 | 75,6 | Частичная | 34 | 38 | 41 |
| М8×1 | 80 | 79,4 | 80,6 | Частичная | 34 | 43 | 46 |
| М8×1 | 85 | 84,3 | 85,7 | Частичная | 34 | 48 | 51 |
| М8×1 | 90 | 89,3 | 90,7 | Частичная | 34 | 53 | 56 |
| М8×1 | 95 | 94,3 | 95,7 | Частичная | 34 | 58 | 61 |
| М8×1 | 100 | 99,3 | 100,7 | Частичная | 34 | 63 | 66 |
| М10×1,5 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 45 | 44,5 | 45,5 | По фактическому k | 40 | не установлено | не установлено |
| М10×1,5 | 48 | 47,5 | 48,5 | По фактическому k | 40 | не установлено | не установлено |
| М10×1,5 | 50 | 49,5 | 50,5 | Частичная | 40 | 6 | 10 |
| М10×1,5 | 55 | 54,4 | 55,6 | Частичная | 40 | 11 | 15 |
| М10×1,5 | 60 | 59,4 | 60,6 | Частичная | 40 | 16 | 20 |
| М10×1,5 | 65 | 64,4 | 65,6 | Частичная | 40 | 21 | 25 |
| М10×1,5 | 70 | 69,4 | 70,6 | Частичная | 40 | 26 | 30 |
| М10×1,5 | 75 | 74,4 | 75,6 | Частичная | 40 | 31 | 35 |
| М10×1,5 | 80 | 79,4 | 80,6 | Частичная | 40 | 36 | 40 |
| М10×1,5 | 85 | 84,3 | 85,7 | Частичная | 40 | 41 | 45 |
| М10×1,5 | 90 | 89,3 | 90,7 | Частичная | 40 | 46 | 50 |
| М10×1,5 | 95 | 94,3 | 95,7 | Частичная | 40 | 51 | 55 |
| М10×1,5 | 100 | 99,3 | 100,7 | Частичная | 40 | 56 | 60 |
| М10×1,25 | 12 | 11,65 | 12,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 13 | 12,65 | 13,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 14 | 13,65 | 14,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 45 | 44,5 | 45,5 | По фактическому k | 40 | не установлено | не установлено |
| М10×1,25 | 48 | 47,5 | 48,5 | По фактическому k | 40 | не установлено | не установлено |
| М10×1,25 | 50 | 49,5 | 50,5 | Частичная | 40 | 6 | 10 |
| М10×1,25 | 55 | 54,4 | 55,6 | Частичная | 40 | 11 | 15 |
| М10×1,25 | 60 | 59,4 | 60,6 | Частичная | 40 | 16 | 20 |
| М10×1,25 | 65 | 64,4 | 65,6 | Частичная | 40 | 21 | 25 |
| М10×1,25 | 70 | 69,4 | 70,6 | Частичная | 40 | 26 | 30 |
| М10×1,25 | 75 | 74,4 | 75,6 | Частичная | 40 | 31 | 35 |
| М10×1,25 | 80 | 79,4 | 80,6 | Частичная | 40 | 36 | 40 |
| М10×1,25 | 85 | 84,3 | 85,7 | Частичная | 40 | 41 | 45 |
| М10×1,25 | 90 | 89,3 | 90,7 | Частичная | 40 | 46 | 50 |
| М10×1,25 | 95 | 94,3 | 95,7 | Частичная | 40 | 51 | 55 |
| М10×1,25 | 100 | 99,3 | 100,7 | Частичная | 40 | 56 | 60 |
| М12×1,75 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 48 | 47,5 | 48,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 55 | 54,4 | 55,6 | По фактическому k | 46 | не установлено | не установлено |
| М12×1,75 | 60 | 59,4 | 60,6 | Частичная | 46 | 10 | 14 |
| М12×1,75 | 65 | 64,4 | 65,6 | Частичная | 46 | 15 | 19 |
| М12×1,75 | 70 | 69,4 | 70,6 | Частичная | 46 | 20 | 24 |
| М12×1,75 | 75 | 74,4 | 75,6 | Частичная | 46 | 25 | 29 |
| М12×1,75 | 80 | 79,4 | 80,6 | Частичная | 46 | 30 | 34 |
| М12×1,75 | 85 | 84,3 | 85,7 | Частичная | 46 | 35 | 39 |
| М12×1,75 | 90 | 89,3 | 90,7 | Частичная | 46 | 40 | 44 |
| М12×1,75 | 95 | 94,3 | 95,7 | Частичная | 46 | 45 | 49 |
| М12×1,75 | 100 | 99,3 | 100,7 | Частичная | 46 | 50 | 54 |
| М12×1,25 | 16 | 15,65 | 16,35 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 18 | 17,65 | 18,35 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 20 | 19,58 | 20,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 22 | 21,58 | 22,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 25 | 24,58 | 25,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 28 | 27,58 | 28,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 30 | 29,58 | 30,42 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 32 | 31,5 | 32,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 35 | 34,5 | 35,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 38 | 37,5 | 38,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 40 | 39,5 | 40,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 42 | 41,5 | 42,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 45 | 44,5 | 45,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 48 | 47,5 | 48,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 50 | 49,5 | 50,5 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 55 | 54,4 | 55,6 | По фактическому k | 46 | не установлено | не установлено |
| М12×1,25 | 60 | 59,4 | 60,6 | Частичная | 46 | 10 | 14 |
| М12×1,25 | 65 | 64,4 | 65,6 | Частичная | 46 | 15 | 19 |
| М12×1,25 | 70 | 69,4 | 70,6 | Частичная | 46 | 20 | 24 |
| М12×1,25 | 75 | 74,4 | 75,6 | Частичная | 46 | 25 | 29 |
| М12×1,25 | 80 | 79,4 | 80,6 | Частичная | 46 | 30 | 34 |
| М12×1,25 | 85 | 84,3 | 85,7 | Частичная | 46 | 35 | 39 |
| М12×1,25 | 90 | 89,3 | 90,7 | Частичная | 46 | 40 | 44 |
| М12×1,25 | 95 | 94,3 | 95,7 | Частичная | 46 | 45 | 49 |
| М12×1,25 | 100 | 99,3 | 100,7 | Частичная | 46 | 50 | 54 |
* Непредпочтительный размер. Прочерк не является нулём.
Полная ступенчатая таблица 2, М1–М20, 2–120 мм; 8 конфигураций, исполнение 2 М2–М12. Непредпочтительные длины сохранены. На границе полной резьбы требуется фактическая высота k.
| d | P | DДиаметр головки | kВысота потайной части | fВысота выступающей сферы | R₁Радиус сферы | αУгол потая | RРадиус перехода | d₁Полный гладкий стержень | aНормальный недорез | LBБиение головки в заданном направлении | №Номер крестообразного шлица | mДиаметр крестообразного шлица | hГлубина крестообразного шлица | tГлубина вхождения калибра | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 0,4 | 3,8min 3,5; max 3,8 | ≤ 1,2min —; max 1,2 | 0,5min —; max — | 4,2min —; max — | 90min 90; max 93 | ≤ 0,2min —; max 0,2 | 2min 1,75; max 2 | ≤ 1min —; max 1 | ≤ 0,6min —; max 0,6 | 0min —; max — | 2,3min —; max — | ≤ 1,5min —; max 1,5 | 1,3…1,6min 1,3; max 1,6 | 3; 3,5 *; 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20 |
| 2,5 | 0,45 | 4,7min 4,4; max 4,7 | ≤ 1,5min —; max 1,5 | 0,6min —; max — | 5,4min —; max — | 90min 90; max 93 | ≤ 0,25min —; max 0,25 | 2,5min 2,25; max 2,5 | ≤ 1min —; max 1 | ≤ 0,6min —; max 0,6 | 1min —; max — | 3min —; max — | ≤ 1,6min —; max 1,6 | 1,6…1,9min 1,6; max 1,9 | 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25 |
| 3 | 0,5 | 5,6min 5,3; max 5,6 | ≤ 1,65min —; max 1,65 | 0,75min —; max — | 6min —; max — | 90min 90; max 93 | ≤ 0,30000000000000004min —; max 0,30000000000000004 | 3min 2,75; max 3 | ≤ 1,6min —; max 1,6 | ≤ 0,6min —; max 0,6 | 1min —; max — | 3,3min —; max — | ≤ 2min —; max 2 | 1,9…2,2min 1,9; max 2,2 | 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 3,5 | 0,6 | 6,5min 6,14; max 6,5 | ≤ 1,93min —; max 1,93 | 0,9min —; max — | 6,8min —; max — | 90min 90; max 93 | ≤ 0,35000000000000003min —; max 0,35000000000000003 | 3,5min 3,2; max 3,5 | ≤ 1,6min —; max 1,6 | ≤ 0,72min —; max 0,72 | 2min —; max — | 4,4min —; max — | ≤ 2,2min —; max 2,2 | 2…2,5min 2; max 2,5 | 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 4 | 0,7 | 7,4min 7,04; max 7,4 | ≤ 2,2min —; max 2,2 | 1min —; max — | 8min —; max — | 90min 90; max 93 | ≤ 0,4min —; max 0,4 | 4min 3,7; max 4 | ≤ 2min —; max 2 | ≤ 0,72min —; max 0,72 | 2min —; max — | 4,8min —; max — | ≤ 2,5min —; max 2,5 | 2,3…2,8min 2,3; max 2,8 | 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,8 | 9,2min 8,84; max 9,2 | ≤ 2,5min —; max 2,5 | 1,25min —; max — | 9,4min —; max — | 90min 90; max 93 | ≤ 0,5min —; max 0,5 | 5min 4,7; max 5 | ≤ 3min —; max 3 | ≤ 0,72min —; max 0,72 | 2min —; max — | 5,4min —; max — | ≤ 3,1min —; max 3,1 | 2,9…3,4min 2,9; max 3,4 | 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 6 | 1 | 11min 10,57; max 11 | ≤ 3min —; max 3 | 1,5min —; max — | 12min —; max — | 90min 90; max 93 | ≤ 0,6000000000000001min —; max 0,6000000000000001 | 6min 5,7; max 6 | ≤ 3min —; max 3 | ≤ 0,86min —; max 0,86 | 3min —; max — | 7,3min —; max — | ≤ 3,5min —; max 3,5 | 3,5…4min 3,5; max 4 | 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 8 | 1,25 | 14,5min 14,07; max 14,5 | ≤ 4min —; max 4 | 2min —; max — | 15min —; max — | 90min 90; max 93 | ≤ 0,8min —; max 0,8 | 8min 7,64; max 8 | ≤ 4min —; max 4 | ≤ 0,86min —; max 0,86 | 3min —; max — | 8,7min —; max — | ≤ 5min —; max 5 | 5…5,5min 5; max 5,5 | 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 8 | 1 | 14,5min 14,07; max 14,5 | ≤ 4min —; max 4 | 2min —; max — | 15min —; max — | 90min 90; max 93 | ≤ 0,8min —; max 0,8 | 8min 7,64; max 8 | ≤ 3min —; max 3 | ≤ 0,86min —; max 0,86 | 3min —; max — | 8,7min —; max — | ≤ 5min —; max 5 | 5…5,5min 5; max 5,5 | 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 10 | 1,5 | 18min 17,57; max 18 | ≤ 5min —; max 5 | 2,5min —; max — | 19min —; max — | 90min 90; max 93 | ≤ 1min —; max 1 | 10min 9,64; max 10 | ≤ 4min —; max 4 | ≤ 0,86min —; max 0,86 | 4min —; max — | 11,2min —; max — | ≤ 6,1min —; max 6,1 | 6,3…6,8min 6,3; max 6,8 | 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 10 | 1,25 | 18min 17,57; max 18 | ≤ 5min —; max 5 | 2,5min —; max — | 19min —; max — | 90min 90; max 93 | ≤ 1min —; max 1 | 10min 9,64; max 10 | ≤ 4min —; max 4 | ≤ 0,86min —; max 0,86 | 4min —; max — | 11,2min —; max — | ≤ 6,1min —; max 6,1 | 6,3…6,8min 6,3; max 6,8 | 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 12 | 1,75 | 21,5min 20,98; max 21,5 | ≤ 6min —; max 6 | 3min —; max — | 22,5min —; max — | 90min 90; max 93 | ≤ 1,2000000000000002min —; max 1,2000000000000002 | 12min 11,57; max 12 | ≤ 4min —; max 4 | ≤ 1,04min —; max 1,04 | 4min —; max — | 12,6min —; max — | ≤ 7,5min —; max 7,5 | 7,8…8,3min 7,8; max 8,3 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 12 | 1,25 | 21,5min 20,98; max 21,5 | ≤ 6min —; max 6 | 3min —; max — | 22,5min —; max — | 90min 90; max 93 | ≤ 1,2000000000000002min —; max 1,2000000000000002 | 12min 11,57; max 12 | ≤ 4min —; max 4 | ≤ 1,04min —; max 1,04 | 4min —; max — | 12,6min —; max — | ≤ 7,5min —; max 7,5 | 7,8…8,3min 7,8; max 8,3 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М2×0,4 | 3 | 2,5 | 3,5 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 3,5 | 2,9 | 4,1 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 4 | 3,4 | 4,6 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 12 | 11,1 | 12,9 | По фактическому k | 10 | не установлено | не установлено |
| М2×0,4 | 13 | 12,1 | 13,9 | Частичная | 10 | 2 | 3 |
| М2×0,4 | 14 | 13,1 | 14,9 | Частичная | 10 | 3 | 4 |
| М2×0,4 | 16 | 15,1 | 16,9 | Частичная | 10 | 5 | 6 |
| М2×0,4 | 18 | 17,1 | 18,9 | Частичная | 10 | 7 | 8 |
| М2×0,4 | 20 | 18,95 | 21,05 | Частичная | 10 | 9 | 10 |
| М2,5×0,45 | 4 | 3,4 | 4,6 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 13 | 12,1 | 13,9 | По фактическому k | 11 | не установлено | не установлено |
| М2,5×0,45 | 14 | 13,1 | 14,9 | Частичная | 11 | 2 | 3 |
| М2,5×0,45 | 16 | 15,1 | 16,9 | Частичная | 11 | 4 | 5 |
| М2,5×0,45 | 18 | 17,1 | 18,9 | Частичная | 11 | 6 | 7 |
| М2,5×0,45 | 20 | 18,95 | 21,05 | Частичная | 11 | 8 | 9 |
| М2,5×0,45 | 22 | 20,95 | 23,05 | Частичная | 11 | 10 | 11 |
| М2,5×0,45 | 25 | 23,95 | 26,05 | Частичная | 11 | 13 | 14 |
| М3×0,5 | 4 | 3,4 | 4,6 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 14 | 13,1 | 14,9 | По фактическому k | 12 | не установлено | не установлено |
| М3×0,5 | 16 | 15,1 | 16,9 | Частичная | 12 | 2,4 | 4 |
| М3×0,5 | 18 | 17,1 | 18,9 | Частичная | 12 | 4,4 | 6 |
| М3×0,5 | 20 | 18,95 | 21,05 | Частичная | 12 | 6,4 | 8 |
| М3×0,5 | 22 | 20,95 | 23,05 | Частичная | 12 | 8,4 | 10 |
| М3×0,5 | 25 | 23,95 | 26,05 | Частичная | 12 | 11,4 | 13 |
| М3×0,5 | 28 | 26,95 | 29,05 | Частичная | 12 | 14,4 | 16 |
| М3×0,5 | 30 | 28,95 | 31,05 | Частичная | 12 | 16,4 | 18 |
| М3,5×0,6 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 16 | 15,1 | 16,9 | По фактическому k | 13 | не установлено | не установлено |
| М3,5×0,6 | 18 | 17,1 | 18,9 | Частичная | 13 | 3,4 | 5 |
| М3,5×0,6 | 20 | 18,95 | 21,05 | Частичная | 13 | 5,4 | 7 |
| М3,5×0,6 | 22 | 20,95 | 23,05 | Частичная | 13 | 7,4 | 9 |
| М3,5×0,6 | 25 | 23,95 | 26,05 | Частичная | 13 | 10,4 | 12 |
| М3,5×0,6 | 28 | 26,95 | 29,05 | Частичная | 13 | 13,4 | 15 |
| М3,5×0,6 | 30 | 28,95 | 31,05 | Частичная | 13 | 15,4 | 17 |
| М3,5×0,6 | 32 | 30,75 | 33,25 | Частичная | 13 | 17,4 | 19 |
| М3,5×0,6 | 35 | 33,75 | 36,25 | Частичная | 13 | 20,4 | 22 |
| М4×0,7 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 18 | 17,1 | 18,9 | По фактическому k | 14 | не установлено | не установлено |
| М4×0,7 | 20 | 18,95 | 21,05 | Частичная | 14 | 4 | 6 |
| М4×0,7 | 22 | 20,95 | 23,05 | Частичная | 14 | 6 | 8 |
| М4×0,7 | 25 | 23,95 | 26,05 | Частичная | 14 | 9 | 11 |
| М4×0,7 | 28 | 26,95 | 29,05 | Частичная | 14 | 12 | 14 |
| М4×0,7 | 30 | 28,95 | 31,05 | Частичная | 14 | 14 | 16 |
| М4×0,7 | 32 | 30,75 | 33,25 | Частичная | 14 | 16 | 18 |
| М4×0,7 | 35 | 33,75 | 36,25 | Частичная | 14 | 19 | 21 |
| М4×0,7 | 38 | 36,75 | 39,25 | Частичная | 14 | 22 | 24 |
| М4×0,7 | 40 | 38,75 | 41,25 | Частичная | 14 | 24 | 26 |
| М5×0,8 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 20 | 18,95 | 21,05 | По фактическому k | 16 | не установлено | не установлено |
| М5×0,8 | 22 | 20,95 | 23,05 | Частичная | 16 | 3 | 6 |
| М5×0,8 | 25 | 23,95 | 26,05 | Частичная | 16 | 6 | 9 |
| М5×0,8 | 28 | 26,95 | 29,05 | Частичная | 16 | 9 | 12 |
| М5×0,8 | 30 | 28,95 | 31,05 | Частичная | 16 | 11 | 14 |
| М5×0,8 | 32 | 30,75 | 33,25 | Частичная | 16 | 13 | 16 |
| М5×0,8 | 35 | 33,75 | 36,25 | Частичная | 16 | 16 | 19 |
| М5×0,8 | 38 | 36,75 | 39,25 | Частичная | 16 | 19 | 22 |
| М5×0,8 | 40 | 38,75 | 41,25 | Частичная | 16 | 21 | 24 |
| М5×0,8 | 42 | 40,75 | 43,25 | Частичная | 16 | 23 | 26 |
| М5×0,8 | 45 | 43,75 | 46,25 | Частичная | 16 | 26 | 29 |
| М5×0,8 | 48 | 46,75 | 49,25 | Частичная | 16 | 29 | 32 |
| М5×0,8 | 50 | 48,75 | 51,25 | Частичная | 16 | 31 | 34 |
| М5×0,8 | 55 | 53,5 | 56,5 | Частичная | 16 | 36 | 39 |
| М5×0,8 | 60 | 58,5 | 61,5 | Частичная | 16 | 41 | 44 |
| М5×0,8 | 65 | 63,5 | 66,5 | Частичная | 16 | 46 | 49 |
| М5×0,8 | 70 | 68,5 | 71,5 | Частичная | 16 | 51 | 54 |
| М5×0,8 | 75 | 73,5 | 76,5 | Частичная | 16 | 56 | 59 |
| М5×0,8 | 80 | 78,5 | 81,5 | Частичная | 16 | 61 | 64 |
| М5×0,8 | 85 | 83,25 | 86,75 | Частичная | 16 | 66 | 69 |
| М5×0,8 | 90 | 88,25 | 91,75 | Частичная | 16 | 71 | 74 |
| М5×0,8 | 95 | 93,25 | 96,75 | Частичная | 16 | 76 | 79 |
| М5×0,8 | 100 | 98,25 | 101,75 | Частичная | 16 | 81 | 84 |
| М6×1 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 22 | 20,95 | 23,05 | По фактическому k | 18 | не установлено | не установлено |
| М6×1 | 25 | 23,95 | 26,05 | Частичная | 18 | 4 | 7 |
| М6×1 | 28 | 26,95 | 29,05 | Частичная | 18 | 7 | 10 |
| М6×1 | 30 | 28,95 | 31,05 | Частичная | 18 | 9 | 12 |
| М6×1 | 32 | 30,75 | 33,25 | Частичная | 18 | 11 | 14 |
| М6×1 | 35 | 33,75 | 36,25 | Частичная | 18 | 14 | 17 |
| М6×1 | 38 | 36,75 | 39,25 | Частичная | 18 | 17 | 20 |
| М6×1 | 40 | 38,75 | 41,25 | Частичная | 18 | 19 | 22 |
| М6×1 | 42 | 40,75 | 43,25 | Частичная | 18 | 21 | 24 |
| М6×1 | 45 | 43,75 | 46,25 | Частичная | 18 | 24 | 27 |
| М6×1 | 48 | 46,75 | 49,25 | Частичная | 18 | 27 | 30 |
| М6×1 | 50 | 48,75 | 51,25 | Частичная | 18 | 29 | 32 |
| М6×1 | 55 | 53,5 | 56,5 | Частичная | 18 | 34 | 37 |
| М6×1 | 60 | 58,5 | 61,5 | Частичная | 18 | 39 | 42 |
| М6×1 | 65 | 63,5 | 66,5 | Частичная | 18 | 44 | 47 |
| М6×1 | 70 | 68,5 | 71,5 | Частичная | 18 | 49 | 52 |
| М6×1 | 75 | 73,5 | 76,5 | Частичная | 18 | 54 | 57 |
| М6×1 | 80 | 78,5 | 81,5 | Частичная | 18 | 59 | 62 |
| М6×1 | 85 | 83,25 | 86,75 | Частичная | 18 | 64 | 67 |
| М6×1 | 90 | 88,25 | 91,75 | Частичная | 18 | 69 | 72 |
| М6×1 | 95 | 93,25 | 96,75 | Частичная | 18 | 74 | 77 |
| М6×1 | 100 | 98,25 | 101,75 | Частичная | 18 | 79 | 82 |
| М8×1,25 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 28 | 26,95 | 29,05 | По фактическому k | 22 | не установлено | не установлено |
| М8×1,25 | 30 | 28,95 | 31,05 | Частичная | 22 | 4 | 8 |
| М8×1,25 | 32 | 30,75 | 33,25 | Частичная | 22 | 6 | 10 |
| М8×1,25 | 35 | 33,75 | 36,25 | Частичная | 22 | 9 | 13 |
| М8×1,25 | 38 | 36,75 | 39,25 | Частичная | 22 | 12 | 16 |
| М8×1,25 | 40 | 38,75 | 41,25 | Частичная | 22 | 14 | 18 |
| М8×1,25 | 42 | 40,75 | 43,25 | Частичная | 22 | 16 | 20 |
| М8×1,25 | 45 | 43,75 | 46,25 | Частичная | 22 | 19 | 23 |
| М8×1,25 | 48 | 46,75 | 49,25 | Частичная | 22 | 22 | 26 |
| М8×1,25 | 50 | 48,75 | 51,25 | Частичная | 22 | 24 | 28 |
| М8×1,25 | 55 | 53,5 | 56,5 | Частичная | 22 | 29 | 33 |
| М8×1,25 | 60 | 58,5 | 61,5 | Частичная | 22 | 34 | 38 |
| М8×1,25 | 65 | 63,5 | 66,5 | Частичная | 22 | 39 | 43 |
| М8×1,25 | 70 | 68,5 | 71,5 | Частичная | 22 | 44 | 48 |
| М8×1,25 | 75 | 73,5 | 76,5 | Частичная | 22 | 49 | 53 |
| М8×1,25 | 80 | 78,5 | 81,5 | Частичная | 22 | 54 | 58 |
| М8×1,25 | 85 | 83,25 | 86,75 | Частичная | 22 | 59 | 63 |
| М8×1,25 | 90 | 88,25 | 91,75 | Частичная | 22 | 64 | 68 |
| М8×1,25 | 95 | 93,25 | 96,75 | Частичная | 22 | 69 | 73 |
| М8×1,25 | 100 | 98,25 | 101,75 | Частичная | 22 | 74 | 78 |
| М8×1 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 28 | 26,95 | 29,05 | По фактическому k | 22 | не установлено | не установлено |
| М8×1 | 30 | 28,95 | 31,05 | Частичная | 22 | 5 | 8 |
| М8×1 | 32 | 30,75 | 33,25 | Частичная | 22 | 7 | 10 |
| М8×1 | 35 | 33,75 | 36,25 | Частичная | 22 | 10 | 13 |
| М8×1 | 38 | 36,75 | 39,25 | Частичная | 22 | 13 | 16 |
| М8×1 | 40 | 38,75 | 41,25 | Частичная | 22 | 15 | 18 |
| М8×1 | 42 | 40,75 | 43,25 | Частичная | 22 | 17 | 20 |
| М8×1 | 45 | 43,75 | 46,25 | Частичная | 22 | 20 | 23 |
| М8×1 | 48 | 46,75 | 49,25 | Частичная | 22 | 23 | 26 |
| М8×1 | 50 | 48,75 | 51,25 | Частичная | 22 | 25 | 28 |
| М8×1 | 55 | 53,5 | 56,5 | Частичная | 22 | 30 | 33 |
| М8×1 | 60 | 58,5 | 61,5 | Частичная | 22 | 35 | 38 |
| М8×1 | 65 | 63,5 | 66,5 | Частичная | 22 | 40 | 43 |
| М8×1 | 70 | 68,5 | 71,5 | Частичная | 22 | 45 | 48 |
| М8×1 | 75 | 73,5 | 76,5 | Частичная | 22 | 50 | 53 |
| М8×1 | 80 | 78,5 | 81,5 | Частичная | 22 | 55 | 58 |
| М8×1 | 85 | 83,25 | 86,75 | Частичная | 22 | 60 | 63 |
| М8×1 | 90 | 88,25 | 91,75 | Частичная | 22 | 65 | 68 |
| М8×1 | 95 | 93,25 | 96,75 | Частичная | 22 | 70 | 73 |
| М8×1 | 100 | 98,25 | 101,75 | Частичная | 22 | 75 | 78 |
| М10×1,5 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 32 | 30,75 | 33,25 | По фактическому k | 26 | не установлено | не установлено |
| М10×1,5 | 35 | 33,75 | 36,25 | Частичная | 26 | 5 | 9 |
| М10×1,5 | 38 | 36,75 | 39,25 | Частичная | 26 | 8 | 12 |
| М10×1,5 | 40 | 38,75 | 41,25 | Частичная | 26 | 10 | 14 |
| М10×1,5 | 42 | 40,75 | 43,25 | Частичная | 26 | 12 | 16 |
| М10×1,5 | 45 | 43,75 | 46,25 | Частичная | 26 | 15 | 19 |
| М10×1,5 | 48 | 46,75 | 49,25 | Частичная | 26 | 18 | 22 |
| М10×1,5 | 50 | 48,75 | 51,25 | Частичная | 26 | 20 | 24 |
| М10×1,5 | 55 | 53,5 | 56,5 | Частичная | 26 | 25 | 29 |
| М10×1,5 | 60 | 58,5 | 61,5 | Частичная | 26 | 30 | 34 |
| М10×1,5 | 65 | 63,5 | 66,5 | Частичная | 26 | 35 | 39 |
| М10×1,5 | 70 | 68,5 | 71,5 | Частичная | 26 | 40 | 44 |
| М10×1,5 | 75 | 73,5 | 76,5 | Частичная | 26 | 45 | 49 |
| М10×1,5 | 80 | 78,5 | 81,5 | Частичная | 26 | 50 | 54 |
| М10×1,5 | 85 | 83,25 | 86,75 | Частичная | 26 | 55 | 59 |
| М10×1,5 | 90 | 88,25 | 91,75 | Частичная | 26 | 60 | 64 |
| М10×1,5 | 95 | 93,25 | 96,75 | Частичная | 26 | 65 | 69 |
| М10×1,5 | 100 | 98,25 | 101,75 | Частичная | 26 | 70 | 74 |
| М10×1,25 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 32 | 30,75 | 33,25 | По фактическому k | 26 | не установлено | не установлено |
| М10×1,25 | 35 | 33,75 | 36,25 | Частичная | 26 | 5 | 9 |
| М10×1,25 | 38 | 36,75 | 39,25 | Частичная | 26 | 8 | 12 |
| М10×1,25 | 40 | 38,75 | 41,25 | Частичная | 26 | 10 | 14 |
| М10×1,25 | 42 | 40,75 | 43,25 | Частичная | 26 | 12 | 16 |
| М10×1,25 | 45 | 43,75 | 46,25 | Частичная | 26 | 15 | 19 |
| М10×1,25 | 48 | 46,75 | 49,25 | Частичная | 26 | 18 | 22 |
| М10×1,25 | 50 | 48,75 | 51,25 | Частичная | 26 | 20 | 24 |
| М10×1,25 | 55 | 53,5 | 56,5 | Частичная | 26 | 25 | 29 |
| М10×1,25 | 60 | 58,5 | 61,5 | Частичная | 26 | 30 | 34 |
| М10×1,25 | 65 | 63,5 | 66,5 | Частичная | 26 | 35 | 39 |
| М10×1,25 | 70 | 68,5 | 71,5 | Частичная | 26 | 40 | 44 |
| М10×1,25 | 75 | 73,5 | 76,5 | Частичная | 26 | 45 | 49 |
| М10×1,25 | 80 | 78,5 | 81,5 | Частичная | 26 | 50 | 54 |
| М10×1,25 | 85 | 83,25 | 86,75 | Частичная | 26 | 55 | 59 |
| М10×1,25 | 90 | 88,25 | 91,75 | Частичная | 26 | 60 | 64 |
| М10×1,25 | 95 | 93,25 | 96,75 | Частичная | 26 | 65 | 69 |
| М10×1,25 | 100 | 98,25 | 101,75 | Частичная | 26 | 70 | 74 |
| М12×1,75 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 35 | 33,75 | 36,25 | По фактическому k | 30 | не установлено | не установлено |
| М12×1,75 | 38 | 36,75 | 39,25 | По фактическому k | 30 | не установлено | не установлено |
| М12×1,75 | 40 | 38,75 | 41,25 | Частичная | 30 | 6 | 10 |
| М12×1,75 | 42 | 40,75 | 43,25 | Частичная | 30 | 8 | 12 |
| М12×1,75 | 45 | 43,75 | 46,25 | Частичная | 30 | 11 | 15 |
| М12×1,75 | 48 | 46,75 | 49,25 | Частичная | 30 | 14 | 18 |
| М12×1,75 | 50 | 48,75 | 51,25 | Частичная | 30 | 16 | 20 |
| М12×1,75 | 55 | 53,5 | 56,5 | Частичная | 30 | 21 | 25 |
| М12×1,75 | 60 | 58,5 | 61,5 | Частичная | 30 | 26 | 30 |
| М12×1,75 | 65 | 63,5 | 66,5 | Частичная | 30 | 31 | 35 |
| М12×1,75 | 70 | 68,5 | 71,5 | Частичная | 30 | 36 | 40 |
| М12×1,75 | 75 | 73,5 | 76,5 | Частичная | 30 | 41 | 45 |
| М12×1,75 | 80 | 78,5 | 81,5 | Частичная | 30 | 46 | 50 |
| М12×1,75 | 85 | 83,25 | 86,75 | Частичная | 30 | 51 | 55 |
| М12×1,75 | 90 | 88,25 | 91,75 | Частичная | 30 | 56 | 60 |
| М12×1,75 | 95 | 93,25 | 96,75 | Частичная | 30 | 61 | 65 |
| М12×1,75 | 100 | 98,25 | 101,75 | Частичная | 30 | 66 | 70 |
| М12×1,25 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 35 | 33,75 | 36,25 | По фактическому k | 30 | не установлено | не установлено |
| М12×1,25 | 38 | 36,75 | 39,25 | По фактическому k | 30 | не установлено | не установлено |
| М12×1,25 | 40 | 38,75 | 41,25 | Частичная | 30 | 6 | 10 |
| М12×1,25 | 42 | 40,75 | 43,25 | Частичная | 30 | 8 | 12 |
| М12×1,25 | 45 | 43,75 | 46,25 | Частичная | 30 | 11 | 15 |
| М12×1,25 | 48 | 46,75 | 49,25 | Частичная | 30 | 14 | 18 |
| М12×1,25 | 50 | 48,75 | 51,25 | Частичная | 30 | 16 | 20 |
| М12×1,25 | 55 | 53,5 | 56,5 | Частичная | 30 | 21 | 25 |
| М12×1,25 | 60 | 58,5 | 61,5 | Частичная | 30 | 26 | 30 |
| М12×1,25 | 65 | 63,5 | 66,5 | Частичная | 30 | 31 | 35 |
| М12×1,25 | 70 | 68,5 | 71,5 | Частичная | 30 | 36 | 40 |
| М12×1,25 | 75 | 73,5 | 76,5 | Частичная | 30 | 41 | 45 |
| М12×1,25 | 80 | 78,5 | 81,5 | Частичная | 30 | 46 | 50 |
| М12×1,25 | 85 | 83,25 | 86,75 | Частичная | 30 | 51 | 55 |
| М12×1,25 | 90 | 88,25 | 91,75 | Частичная | 30 | 56 | 60 |
| М12×1,25 | 95 | 93,25 | 96,75 | Частичная | 30 | 61 | 65 |
| М12×1,25 | 100 | 98,25 | 101,75 | Частичная | 30 | 66 | 70 |
* Непредпочтительный размер. Прочерк не является нулём.
Полная ступенчатая таблица 2, М1–М20, 2–120 мм; 8 конфигураций, исполнение 2 М2–М12. Непредпочтительные длины сохранены. На границе полной резьбы требуется фактическая высота k.
| d | P | DДиаметр головки | kВысота потайной части | fВысота выступающей сферы | R₁Радиус сферы | αУгол потая | RРадиус перехода | d₁Полный гладкий стержень | aНормальный недорез | LBБиение головки в заданном направлении | №Номер крестообразного шлица | mДиаметр крестообразного шлица | hГлубина крестообразного шлица | tГлубина вхождения калибра | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 0,4 | 3,8min 3,5; max 3,8 | ≤ 1,2min —; max 1,2 | 0,5min —; max — | 4,2min —; max — | 90min 90; max 93 | ≤ 0,2min —; max 0,2 | 2min 1,75; max 2 | ≤ 1min —; max 1 | ≤ 0,6min —; max 0,6 | 0min —; max — | 2,3min —; max — | ≤ 1,5min —; max 1,5 | 1,3…1,6min 1,3; max 1,6 | 3; 3,5 *; 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20 |
| 2,5 | 0,45 | 4,7min 4,4; max 4,7 | ≤ 1,5min —; max 1,5 | 0,6min —; max — | 5,4min —; max — | 90min 90; max 93 | ≤ 0,25min —; max 0,25 | 2,5min 2,25; max 2,5 | ≤ 1min —; max 1 | ≤ 0,6min —; max 0,6 | 1min —; max — | 3min —; max — | ≤ 1,6min —; max 1,6 | 1,6…1,9min 1,6; max 1,9 | 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25 |
| 3 | 0,5 | 5,6min 5,3; max 5,6 | ≤ 1,65min —; max 1,65 | 0,75min —; max — | 6min —; max — | 90min 90; max 93 | ≤ 0,30000000000000004min —; max 0,30000000000000004 | 3min 2,75; max 3 | ≤ 1,6min —; max 1,6 | ≤ 0,6min —; max 0,6 | 1min —; max — | 3,3min —; max — | ≤ 2min —; max 2 | 1,9…2,2min 1,9; max 2,2 | 4; 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30 |
| 3,5 | 0,6 | 6,5min 6,14; max 6,5 | ≤ 1,93min —; max 1,93 | 0,9min —; max — | 6,8min —; max — | 90min 90; max 93 | ≤ 0,35000000000000003min —; max 0,35000000000000003 | 3,5min 3,2; max 3,5 | ≤ 1,6min —; max 1,6 | ≤ 0,72min —; max 0,72 | 2min —; max — | 4,4min —; max — | ≤ 2,2min —; max 2,2 | 2…2,5min 2; max 2,5 | 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35 |
| 4 | 0,7 | 7,4min 7,04; max 7,4 | ≤ 2,2min —; max 2,2 | 1min —; max — | 8min —; max — | 90min 90; max 93 | ≤ 0,4min —; max 0,4 | 4min 3,7; max 4 | ≤ 2min —; max 2 | ≤ 0,72min —; max 0,72 | 2min —; max — | 4,8min —; max — | ≤ 2,5min —; max 2,5 | 2,3…2,8min 2,3; max 2,8 | 5; 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40 |
| 5 | 0,8 | 9,2min 8,84; max 9,2 | ≤ 2,5min —; max 2,5 | 1,25min —; max — | 9,4min —; max — | 90min 90; max 93 | ≤ 0,5min —; max 0,5 | 5min 4,7; max 5 | ≤ 3min —; max 3 | ≤ 0,72min —; max 0,72 | 2min —; max — | 5,4min —; max — | ≤ 3,1min —; max 3,1 | 2,9…3,4min 2,9; max 3,4 | 6; 7 *; 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 6 | 1 | 11min 10,57; max 11 | ≤ 3min —; max 3 | 1,5min —; max — | 12min —; max — | 90min 90; max 93 | ≤ 0,6000000000000001min —; max 0,6000000000000001 | 6min 5,7; max 6 | ≤ 3min —; max 3 | ≤ 0,86min —; max 0,86 | 3min —; max — | 7,3min —; max — | ≤ 3,5min —; max 3,5 | 3,5…4min 3,5; max 4 | 8; 9; 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 8 | 1,25 | 14,5min 14,07; max 14,5 | ≤ 4min —; max 4 | 2min —; max — | 15min —; max — | 90min 90; max 93 | ≤ 0,8min —; max 0,8 | 8min 7,64; max 8 | ≤ 4min —; max 4 | ≤ 0,86min —; max 0,86 | 3min —; max — | 8,7min —; max — | ≤ 5min —; max 5 | 5…5,5min 5; max 5,5 | 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 8 | 1 | 14,5min 14,07; max 14,5 | ≤ 4min —; max 4 | 2min —; max — | 15min —; max — | 90min 90; max 93 | ≤ 0,8min —; max 0,8 | 8min 7,64; max 8 | ≤ 3min —; max 3 | ≤ 0,86min —; max 0,86 | 3min —; max — | 8,7min —; max — | ≤ 5min —; max 5 | 5…5,5min 5; max 5,5 | 10; 11; 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 10 | 1,5 | 18min 17,57; max 18 | ≤ 5min —; max 5 | 2,5min —; max — | 19min —; max — | 90min 90; max 93 | ≤ 1min —; max 1 | 10min 9,64; max 10 | ≤ 4min —; max 4 | ≤ 0,86min —; max 0,86 | 4min —; max — | 11,2min —; max — | ≤ 6,1min —; max 6,1 | 6,3…6,8min 6,3; max 6,8 | 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 10 | 1,25 | 18min 17,57; max 18 | ≤ 5min —; max 5 | 2,5min —; max — | 19min —; max — | 90min 90; max 93 | ≤ 1min —; max 1 | 10min 9,64; max 10 | ≤ 4min —; max 4 | ≤ 0,86min —; max 0,86 | 4min —; max — | 11,2min —; max — | ≤ 6,1min —; max 6,1 | 6,3…6,8min 6,3; max 6,8 | 12; 13 *; 14; 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 12 | 1,75 | 21,5min 20,98; max 21,5 | ≤ 6min —; max 6 | 3min —; max — | 22,5min —; max — | 90min 90; max 93 | ≤ 1,2000000000000002min —; max 1,2000000000000002 | 12min 11,57; max 12 | ≤ 4min —; max 4 | ≤ 1,04min —; max 1,04 | 4min —; max — | 12,6min —; max — | ≤ 7,5min —; max 7,5 | 7,8…8,3min 7,8; max 8,3 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| 12 | 1,25 | 21,5min 20,98; max 21,5 | ≤ 6min —; max 6 | 3min —; max — | 22,5min —; max — | 90min 90; max 93 | ≤ 1,2000000000000002min —; max 1,2000000000000002 | 12min 11,57; max 12 | ≤ 4min —; max 4 | ≤ 1,04min —; max 1,04 | 4min —; max — | 12,6min —; max — | ≤ 7,5min —; max 7,5 | 7,8…8,3min 7,8; max 8,3 | 16; 18 *; 20; 22 *; 25; 28 *; 30; 32 *; 35; 38 *; 40; 42 *; 45; 48 *; 50; 55; 60; 65; 70; 75; 80; 85 *; 90; 95 *; 100 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М2×0,4 | 3 | 2,5 | 3,5 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 3,5 | 2,9 | 4,1 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 4 | 3,4 | 4,6 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М2×0,4 | 18 | 17,1 | 18,9 | По фактическому k | 16 | не установлено | не установлено |
| М2×0,4 | 20 | 18,95 | 21,05 | Частичная | 16 | 3 | 4 |
| М2,5×0,45 | 4 | 3,4 | 4,6 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М2,5×0,45 | 20 | 18,95 | 21,05 | По фактическому k | 18 | не установлено | не установлено |
| М2,5×0,45 | 22 | 20,95 | 23,05 | Частичная | 18 | 3 | 4 |
| М2,5×0,45 | 25 | 23,95 | 26,05 | Частичная | 18 | 6 | 7 |
| М3×0,5 | 4 | 3,4 | 4,6 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М3×0,5 | 22 | 20,95 | 23,05 | По фактическому k | 19 | не установлено | не установлено |
| М3×0,5 | 25 | 23,95 | 26,05 | Частичная | 19 | 4,4 | 6 |
| М3×0,5 | 28 | 26,95 | 29,05 | Частичная | 19 | 7,4 | 9 |
| М3×0,5 | 30 | 28,95 | 31,05 | Частичная | 19 | 9,4 | 11 |
| М3,5×0,6 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М3,5×0,6 | 22 | 20,95 | 23,05 | По фактическому k | 20 | не установлено | не установлено |
| М3,5×0,6 | 25 | 23,95 | 26,05 | Частичная | 20 | 3,4 | 5 |
| М3,5×0,6 | 28 | 26,95 | 29,05 | Частичная | 20 | 6,4 | 8 |
| М3,5×0,6 | 30 | 28,95 | 31,05 | Частичная | 20 | 8,4 | 10 |
| М3,5×0,6 | 32 | 30,75 | 33,25 | Частичная | 20 | 10,4 | 12 |
| М3,5×0,6 | 35 | 33,75 | 36,25 | Частичная | 20 | 13,4 | 15 |
| М4×0,7 | 5 | 4,4 | 5,6 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М4×0,7 | 25 | 23,95 | 26,05 | По фактическому k | 22 | не установлено | не установлено |
| М4×0,7 | 28 | 26,95 | 29,05 | Частичная | 22 | 4 | 6 |
| М4×0,7 | 30 | 28,95 | 31,05 | Частичная | 22 | 6 | 8 |
| М4×0,7 | 32 | 30,75 | 33,25 | Частичная | 22 | 8 | 10 |
| М4×0,7 | 35 | 33,75 | 36,25 | Частичная | 22 | 11 | 13 |
| М4×0,7 | 38 | 36,75 | 39,25 | Частичная | 22 | 14 | 16 |
| М4×0,7 | 40 | 38,75 | 41,25 | Частичная | 22 | 16 | 18 |
| М5×0,8 | 6 | 5,4 | 6,6 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 7 | 6,25 | 7,75 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М5×0,8 | 30 | 28,95 | 31,05 | По фактическому k | 25 | не установлено | не установлено |
| М5×0,8 | 32 | 30,75 | 33,25 | Частичная | 25 | 4 | 7 |
| М5×0,8 | 35 | 33,75 | 36,25 | Частичная | 25 | 7 | 10 |
| М5×0,8 | 38 | 36,75 | 39,25 | Частичная | 25 | 10 | 13 |
| М5×0,8 | 40 | 38,75 | 41,25 | Частичная | 25 | 12 | 15 |
| М5×0,8 | 42 | 40,75 | 43,25 | Частичная | 25 | 14 | 17 |
| М5×0,8 | 45 | 43,75 | 46,25 | Частичная | 25 | 17 | 20 |
| М5×0,8 | 48 | 46,75 | 49,25 | Частичная | 25 | 20 | 23 |
| М5×0,8 | 50 | 48,75 | 51,25 | Частичная | 25 | 22 | 25 |
| М5×0,8 | 55 | 53,5 | 56,5 | Частичная | 25 | 27 | 30 |
| М5×0,8 | 60 | 58,5 | 61,5 | Частичная | 25 | 32 | 35 |
| М5×0,8 | 65 | 63,5 | 66,5 | Частичная | 25 | 37 | 40 |
| М5×0,8 | 70 | 68,5 | 71,5 | Частичная | 25 | 42 | 45 |
| М5×0,8 | 75 | 73,5 | 76,5 | Частичная | 25 | 47 | 50 |
| М5×0,8 | 80 | 78,5 | 81,5 | Частичная | 25 | 52 | 55 |
| М5×0,8 | 85 | 83,25 | 86,75 | Частичная | 25 | 57 | 60 |
| М5×0,8 | 90 | 88,25 | 91,75 | Частичная | 25 | 62 | 65 |
| М5×0,8 | 95 | 93,25 | 96,75 | Частичная | 25 | 67 | 70 |
| М5×0,8 | 100 | 98,25 | 101,75 | Частичная | 25 | 72 | 75 |
| М6×1 | 8 | 7,25 | 8,75 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 9 | 8,25 | 9,75 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М6×1 | 32 | 30,75 | 33,25 | По фактическому k | 28 | не установлено | не установлено |
| М6×1 | 35 | 33,75 | 36,25 | Частичная | 28 | 4 | 7 |
| М6×1 | 38 | 36,75 | 39,25 | Частичная | 28 | 7 | 10 |
| М6×1 | 40 | 38,75 | 41,25 | Частичная | 28 | 9 | 12 |
| М6×1 | 42 | 40,75 | 43,25 | Частичная | 28 | 11 | 14 |
| М6×1 | 45 | 43,75 | 46,25 | Частичная | 28 | 14 | 17 |
| М6×1 | 48 | 46,75 | 49,25 | Частичная | 28 | 17 | 20 |
| М6×1 | 50 | 48,75 | 51,25 | Частичная | 28 | 19 | 22 |
| М6×1 | 55 | 53,5 | 56,5 | Частичная | 28 | 24 | 27 |
| М6×1 | 60 | 58,5 | 61,5 | Частичная | 28 | 29 | 32 |
| М6×1 | 65 | 63,5 | 66,5 | Частичная | 28 | 34 | 37 |
| М6×1 | 70 | 68,5 | 71,5 | Частичная | 28 | 39 | 42 |
| М6×1 | 75 | 73,5 | 76,5 | Частичная | 28 | 44 | 47 |
| М6×1 | 80 | 78,5 | 81,5 | Частичная | 28 | 49 | 52 |
| М6×1 | 85 | 83,25 | 86,75 | Частичная | 28 | 54 | 57 |
| М6×1 | 90 | 88,25 | 91,75 | Частичная | 28 | 59 | 62 |
| М6×1 | 95 | 93,25 | 96,75 | Частичная | 28 | 64 | 67 |
| М6×1 | 100 | 98,25 | 101,75 | Частичная | 28 | 69 | 72 |
| М8×1,25 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М8×1,25 | 40 | 38,75 | 41,25 | По фактическому k | 34 | не установлено | не установлено |
| М8×1,25 | 42 | 40,75 | 43,25 | Частичная | 34 | 4 | 8 |
| М8×1,25 | 45 | 43,75 | 46,25 | Частичная | 34 | 7 | 11 |
| М8×1,25 | 48 | 46,75 | 49,25 | Частичная | 34 | 10 | 14 |
| М8×1,25 | 50 | 48,75 | 51,25 | Частичная | 34 | 12 | 16 |
| М8×1,25 | 55 | 53,5 | 56,5 | Частичная | 34 | 17 | 21 |
| М8×1,25 | 60 | 58,5 | 61,5 | Частичная | 34 | 22 | 26 |
| М8×1,25 | 65 | 63,5 | 66,5 | Частичная | 34 | 27 | 31 |
| М8×1,25 | 70 | 68,5 | 71,5 | Частичная | 34 | 32 | 36 |
| М8×1,25 | 75 | 73,5 | 76,5 | Частичная | 34 | 37 | 41 |
| М8×1,25 | 80 | 78,5 | 81,5 | Частичная | 34 | 42 | 46 |
| М8×1,25 | 85 | 83,25 | 86,75 | Частичная | 34 | 47 | 51 |
| М8×1,25 | 90 | 88,25 | 91,75 | Частичная | 34 | 52 | 56 |
| М8×1,25 | 95 | 93,25 | 96,75 | Частичная | 34 | 57 | 61 |
| М8×1,25 | 100 | 98,25 | 101,75 | Частичная | 34 | 62 | 66 |
| М8×1 | 10 | 9,25 | 10,75 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 11 | 10,1 | 11,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М8×1 | 38 | 36,75 | 39,25 | По фактическому k | 34 | не установлено | не установлено |
| М8×1 | 40 | 38,75 | 41,25 | По фактическому k | 34 | не установлено | не установлено |
| М8×1 | 42 | 40,75 | 43,25 | Частичная | 34 | 5 | 8 |
| М8×1 | 45 | 43,75 | 46,25 | Частичная | 34 | 8 | 11 |
| М8×1 | 48 | 46,75 | 49,25 | Частичная | 34 | 11 | 14 |
| М8×1 | 50 | 48,75 | 51,25 | Частичная | 34 | 13 | 16 |
| М8×1 | 55 | 53,5 | 56,5 | Частичная | 34 | 18 | 21 |
| М8×1 | 60 | 58,5 | 61,5 | Частичная | 34 | 23 | 26 |
| М8×1 | 65 | 63,5 | 66,5 | Частичная | 34 | 28 | 31 |
| М8×1 | 70 | 68,5 | 71,5 | Частичная | 34 | 33 | 36 |
| М8×1 | 75 | 73,5 | 76,5 | Частичная | 34 | 38 | 41 |
| М8×1 | 80 | 78,5 | 81,5 | Частичная | 34 | 43 | 46 |
| М8×1 | 85 | 83,25 | 86,75 | Частичная | 34 | 48 | 51 |
| М8×1 | 90 | 88,25 | 91,75 | Частичная | 34 | 53 | 56 |
| М8×1 | 95 | 93,25 | 96,75 | Частичная | 34 | 58 | 61 |
| М8×1 | 100 | 98,25 | 101,75 | Частичная | 34 | 63 | 66 |
| М10×1,5 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,5 | 45 | 43,75 | 46,25 | По фактическому k | 40 | не установлено | не установлено |
| М10×1,5 | 48 | 46,75 | 49,25 | По фактическому k | 40 | не установлено | не установлено |
| М10×1,5 | 50 | 48,75 | 51,25 | Частичная | 40 | 6 | 10 |
| М10×1,5 | 55 | 53,5 | 56,5 | Частичная | 40 | 11 | 15 |
| М10×1,5 | 60 | 58,5 | 61,5 | Частичная | 40 | 16 | 20 |
| М10×1,5 | 65 | 63,5 | 66,5 | Частичная | 40 | 21 | 25 |
| М10×1,5 | 70 | 68,5 | 71,5 | Частичная | 40 | 26 | 30 |
| М10×1,5 | 75 | 73,5 | 76,5 | Частичная | 40 | 31 | 35 |
| М10×1,5 | 80 | 78,5 | 81,5 | Частичная | 40 | 36 | 40 |
| М10×1,5 | 85 | 83,25 | 86,75 | Частичная | 40 | 41 | 45 |
| М10×1,5 | 90 | 88,25 | 91,75 | Частичная | 40 | 46 | 50 |
| М10×1,5 | 95 | 93,25 | 96,75 | Частичная | 40 | 51 | 55 |
| М10×1,5 | 100 | 98,25 | 101,75 | Частичная | 40 | 56 | 60 |
| М10×1,25 | 12 | 11,1 | 12,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 13 | 12,1 | 13,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 14 | 13,1 | 14,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М10×1,25 | 45 | 43,75 | 46,25 | По фактическому k | 40 | не установлено | не установлено |
| М10×1,25 | 48 | 46,75 | 49,25 | По фактическому k | 40 | не установлено | не установлено |
| М10×1,25 | 50 | 48,75 | 51,25 | Частичная | 40 | 6 | 10 |
| М10×1,25 | 55 | 53,5 | 56,5 | Частичная | 40 | 11 | 15 |
| М10×1,25 | 60 | 58,5 | 61,5 | Частичная | 40 | 16 | 20 |
| М10×1,25 | 65 | 63,5 | 66,5 | Частичная | 40 | 21 | 25 |
| М10×1,25 | 70 | 68,5 | 71,5 | Частичная | 40 | 26 | 30 |
| М10×1,25 | 75 | 73,5 | 76,5 | Частичная | 40 | 31 | 35 |
| М10×1,25 | 80 | 78,5 | 81,5 | Частичная | 40 | 36 | 40 |
| М10×1,25 | 85 | 83,25 | 86,75 | Частичная | 40 | 41 | 45 |
| М10×1,25 | 90 | 88,25 | 91,75 | Частичная | 40 | 46 | 50 |
| М10×1,25 | 95 | 93,25 | 96,75 | Частичная | 40 | 51 | 55 |
| М10×1,25 | 100 | 98,25 | 101,75 | Частичная | 40 | 56 | 60 |
| М12×1,75 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 45 | 43,75 | 46,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 48 | 46,75 | 49,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 50 | 48,75 | 51,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,75 | 55 | 53,5 | 56,5 | По фактическому k | 46 | не установлено | не установлено |
| М12×1,75 | 60 | 58,5 | 61,5 | Частичная | 46 | 10 | 14 |
| М12×1,75 | 65 | 63,5 | 66,5 | Частичная | 46 | 15 | 19 |
| М12×1,75 | 70 | 68,5 | 71,5 | Частичная | 46 | 20 | 24 |
| М12×1,75 | 75 | 73,5 | 76,5 | Частичная | 46 | 25 | 29 |
| М12×1,75 | 80 | 78,5 | 81,5 | Частичная | 46 | 30 | 34 |
| М12×1,75 | 85 | 83,25 | 86,75 | Частичная | 46 | 35 | 39 |
| М12×1,75 | 90 | 88,25 | 91,75 | Частичная | 46 | 40 | 44 |
| М12×1,75 | 95 | 93,25 | 96,75 | Частичная | 46 | 45 | 49 |
| М12×1,75 | 100 | 98,25 | 101,75 | Частичная | 46 | 50 | 54 |
| М12×1,25 | 16 | 15,1 | 16,9 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 18 | 17,1 | 18,9 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 20 | 18,95 | 21,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 22 | 20,95 | 23,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 25 | 23,95 | 26,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 28 | 26,95 | 29,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 30 | 28,95 | 31,05 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 32 | 30,75 | 33,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 35 | 33,75 | 36,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 38 | 36,75 | 39,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 40 | 38,75 | 41,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 42 | 40,75 | 43,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 45 | 43,75 | 46,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 48 | 46,75 | 49,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 50 | 48,75 | 51,25 | До головки | не применяется | не применяется | не установлено |
| М12×1,25 | 55 | 53,5 | 56,5 | По фактическому k | 46 | не установлено | не установлено |
| М12×1,25 | 60 | 58,5 | 61,5 | Частичная | 46 | 10 | 14 |
| М12×1,25 | 65 | 63,5 | 66,5 | Частичная | 46 | 15 | 19 |
| М12×1,25 | 70 | 68,5 | 71,5 | Частичная | 46 | 20 | 24 |
| М12×1,25 | 75 | 73,5 | 76,5 | Частичная | 46 | 25 | 29 |
| М12×1,25 | 80 | 78,5 | 81,5 | Частичная | 46 | 30 | 34 |
| М12×1,25 | 85 | 83,25 | 86,75 | Частичная | 46 | 35 | 39 |
| М12×1,25 | 90 | 88,25 | 91,75 | Частичная | 46 | 40 | 44 |
| М12×1,25 | 95 | 93,25 | 96,75 | Частичная | 46 | 45 | 49 |
| М12×1,25 | 100 | 98,25 | 101,75 | Частичная | 46 | 50 | 54 |
* Непредпочтительный размер. Прочерк не является нулём.
Все заполненные клетки принятого технического листа; это каталожный ассортимент, не полный нормативный ряд. Материал исходного ассортимента не назначается заказу. Редакция DIN для этих чисел не установлена.
| d | P | d₁Диаметр головки | kВысота потайной части | fВысота сферы | αУгол потая | RРадиус перехода | R₁Радиус сферы | dsГладкий стержень | nШирина шлица | tГлубина шлица | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 0,4 | 3,8min —; max — | 1,2min —; max — | 0,5min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 0,5min —; max — | ≥ 0,8min 0,8; max — | 5; 6; 8; 10 |
| 2,5 | 0,45 | 4,7min —; max — | 1,5min —; max — | 0,6min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 0,6min —; max — | ≥ 1min 1; max — | 5; 6; 8; 10; 12; 16; 30 |
| 3 | 0,5 | 5,6min —; max — | 1,65min —; max — | 0,75min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 0,8min —; max — | ≥ 1,2min 1,2; max — | 5; 6; 8; 10; 12; 16; 20; 25; 30; 35; 40; 45 |
| 4 | 0,7 | 7,5min —; max — | 2,2min —; max — | 1min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 1min —; max — | ≥ 1,6min 1,6; max — | 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 30; 35; 40; 45; 50; 60; 70; 80 |
| 5 | 0,8 | 9,2min —; max — | 2,5min —; max — | 1,25min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 1,2min —; max — | ≥ 2min 2; max — | 6; 8; 10; 12; 14; 16; 18; 20; 25; 30; 35; 40; 45; 50; 60; 70; 80; 100 |
| 6 | 1 | 11min —; max — | 3min —; max — | 1,5min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 1,6min —; max — | ≥ 2,4min 2,4; max — | 8; 10; 12; 16; 20; 22; 25; 30; 35; 40; 45; 50; 60; 70; 80; 90 |
| 8 | 1,25 | 14,5min —; max — | 4min —; max — | 2min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 2min —; max — | ≥ 3,2min 3,2; max — | 16; 20; 25; 30; 35; 40; 50; 60; 70; 80; 90; 95; 100 |
| 10 | 1,5 | 18min —; max — | 5min —; max — | 2,5min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 2,5min —; max — | ≥ 4min 4; max — | 20; 25; 30; 35; 40; 45 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М2×0,4 | 5 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2×0,4 | 6 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2×0,4 | 8 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2×0,4 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2,5×0,45 | 5 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2,5×0,45 | 6 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2,5×0,45 | 8 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2,5×0,45 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2,5×0,45 | 12 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2,5×0,45 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2,5×0,45 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 5 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 6 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 8 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 12 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 35 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 45 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 6 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 8 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 12 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 14 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 18 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 22 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 35 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 45 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 50 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 60 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 70 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 80 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 6 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 8 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 12 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 14 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 18 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 35 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 45 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 50 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 60 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 70 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 80 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 100 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 8 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 12 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 22 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 35 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 45 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 50 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 60 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 70 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 80 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 90 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 35 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 50 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 60 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 70 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 80 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 90 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 95 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 100 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М10×1,5 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М10×1,5 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М10×1,5 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М10×1,5 | 35 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М10×1,5 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М10×1,5 | 45 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Все заполненные клетки принятого технического листа; это каталожный ассортимент, не полный нормативный ряд. Материал исходного ассортимента не назначается заказу. Редакция DIN для этих чисел не установлена.
| d | P | d₁Диаметр головки | kВысота потайной части | fВысота сферы | αУгол потая | RРадиус перехода | R₁Радиус сферы | dsГладкий стержень | aПереход от потайной части | №Номер креста | mРазмер креста | hГлубина дна креста | tГлубина калибра | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | 0,45 | 4,7min —; max — | 1,5min —; max — | 0,6min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 0,9min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 6; 8; 10; 12; 16 |
| 3 | 0,5 | 5,6min —; max — | 1,65min —; max — | 0,75min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 1min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 5; 6; 8; 10; 12; 16; 18; 20; 25; 30 |
| 4 | 0,7 | 7,5min —; max — | 2,2min —; max — | 1min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 1,4min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 5; 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 30; 35; 40; 45; 50; 55; 60 |
| 5 | 0,8 | 9,2min —; max — | 2,5min —; max — | 1,25min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 1,6min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 30; 35; 40; 45; 50; 55; 60; 65; 70; 75; 80; 85; 90 |
| 6 | 1 | 11min —; max — | 3min —; max — | 1,5min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 2min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 10; 12; 16; 18; 20; 25; 30; 35; 40; 45; 50; 60 |
| 8 | 1,25 | 14,5min —; max — | 4min —; max — | 2min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 2,5min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 16; 20; 30; 40; 45; 50; 80 |
| 10 | 1,5 | 18min —; max — | 5min —; max — | 2,5min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 3min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 25; 35; 40 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М2,5×0,45 | 6 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2,5×0,45 | 8 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2,5×0,45 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2,5×0,45 | 12 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2,5×0,45 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 5 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 6 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 8 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 12 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 18 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 5 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 6 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 8 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 12 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 14 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 18 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 22 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 35 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 45 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 50 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 55 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 60 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 6 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 8 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 12 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 14 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 18 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 22 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 35 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 45 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 50 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 55 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 60 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 65 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 70 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 75 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 80 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 85 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 90 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 12 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 18 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 35 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 45 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 50 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 60 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 45 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 50 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М8×1,25 | 80 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М10×1,5 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М10×1,5 | 35 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М10×1,5 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Все заполненные клетки принятого технического листа; это каталожный ассортимент, не полный нормативный ряд. Материал исходного ассортимента не назначается заказу. Редакция DIN для этих чисел не установлена.
| d | P | d₁Диаметр головки | kВысота потайной части | fВысота сферы | αУгол потая | RРадиус перехода | R₁Радиус сферы | dsГладкий стержень | aПереход от потайной части | №Номер креста | mРазмер креста | hГлубина дна креста | tГлубина калибра | Длины l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 0,4 | 3,8min —; max — | 1,2min —; max — | 0,5min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 0,8min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 6; 8; 10 |
| 2,5 | 0,45 | 4,7min —; max — | 1,5min —; max — | 0,6min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 0,9min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 6; 8; 10; 12; 16 |
| 3 | 0,5 | 5,6min —; max — | 1,65min —; max — | 0,75min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 1min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 5; 6; 8; 10; 12; 16; 20; 25 |
| 4 | 0,7 | 7,5min —; max — | 2,2min —; max — | 1min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 1,4min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 6; 8; 10; 12; 16; 20; 25; 30 |
| 5 | 0,8 | 9,3min —; max — | 2,5min —; max — | 1,25min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 1,6min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 8; 10; 12; 16; 20; 25; 30; 35; 40; 80 |
| 6 | 1 | 11min —; max — | 3min —; max — | 1,5min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 2min —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | не установленоmin —; max — | 10; 12; 16; 20; 25; 30; 35; 40; 50; 60; 70; 80 |
| d / P | l | min | max | Исполнение резьбы | b | ls | lg |
|---|---|---|---|---|---|---|---|
| М2×0,4 | 6 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2×0,4 | 8 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2×0,4 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2,5×0,45 | 6 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2,5×0,45 | 8 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2,5×0,45 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2,5×0,45 | 12 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М2,5×0,45 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 5 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 6 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 8 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 12 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М3×0,5 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 6 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 8 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 12 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М4×0,7 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 8 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 12 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 35 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М5×0,8 | 80 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 10 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 12 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 16 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 20 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 25 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 30 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 35 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 40 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 50 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 60 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 70 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
| М6×1 | 80 | — | — | Не задано каталогом | не установлено | не установлено | не установлено |
* Непредпочтительный размер. Прочерк не является нулём.
Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».
Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.
Полная ступенчатая таблица 2, М1–М20, 2–120 мм; 8 конфигураций, исполнение 2 М2–М12. Непредпочтительные длины сохранены. На границе полной резьбы требуется фактическая высота k.
Класс точности A / B. Поле резьбы: Поле согласуется в заказе; пример стандарта 6g не назначается автоматически.
В фонде ГОСТ 17474-80 действует. В РФ с 01.07.2014 восстановлен только для продукции по государственному оборонному заказу. Для остальных случаев: ГОСТ Р ИСО 2010-2013 (исполнение 1, с 01.01.2014) и ГОСТ Р ИСО 7047-2013 (исполнение 2, с 01.07.2014). Это не утверждение взаимозаменяемости. Чертёж и таблицы 1/2 с изменениями 1/2; поправка 2010 исправляет букву B в обозначении. D h14 в обоих классах; угол +2° для A, +3° для B. k задан только сверху; f — справочная величина. Для границы полной резьбы проверяют фактическую длину стержня. Гладкий стержень допускается полного диаметра либо под накатку; здесь приведён полный. Резьба и механические требования требуют выбранной технологии и контроля.
Официальная запись документа: обозначение и статусВсе заполненные клетки принятого технического листа; это каталожный ассортимент, не полный нормативный ряд. Материал исходного ассортимента не назначается заказу. Редакция DIN для этих чисел не установлена.
Класс точности Не установлена каталогом. Поле резьбы: Не установлено каталогом.
Геометрия принята по техническому каталогу; допуски не достроены по другой норме. Шаги сверены по каталожной метрической таблице для этих диаметров. DIN 966 H и Z имеют отдельные ряды; расхождение d₁ для М5 сохранено. ISO 7047 / ISO 2010 не приняты как тождественные DIN.
Официальная запись документа: обозначение и статусВсе заполненные клетки принятого технического листа; это каталожный ассортимент, не полный нормативный ряд. Материал исходного ассортимента не назначается заказу. Редакция DIN для этих чисел не установлена.
Класс точности Не установлена каталогом. Поле резьбы: Не установлено каталогом.
Геометрия принята по техническому каталогу; допуски не достроены по другой норме. Шаги сверены по каталожной метрической таблице для этих диаметров. DIN 966 H и Z имеют отдельные ряды; расхождение d₁ для М5 сохранено. ISO 7047 / ISO 2010 не приняты как тождественные DIN.
Официальная запись документа: обозначение и статусНавигационное семейство не устанавливает взаимозаменяемость.
В фонде ГОСТ 17474-80 действует. В РФ с 01.07.2014 восстановлен только для продукции по государственному оборонному заказу. Для остальных случаев: ГОСТ Р ИСО 2010-2013 (исполнение 1, с 01.01.2014) и ГОСТ Р ИСО 7047-2013 (исполнение 2, с 01.07.2014). Это не утверждение взаимозаменяемости.
