ГОСТ 10773-93
- Автоматная сталь · 125–245 HV

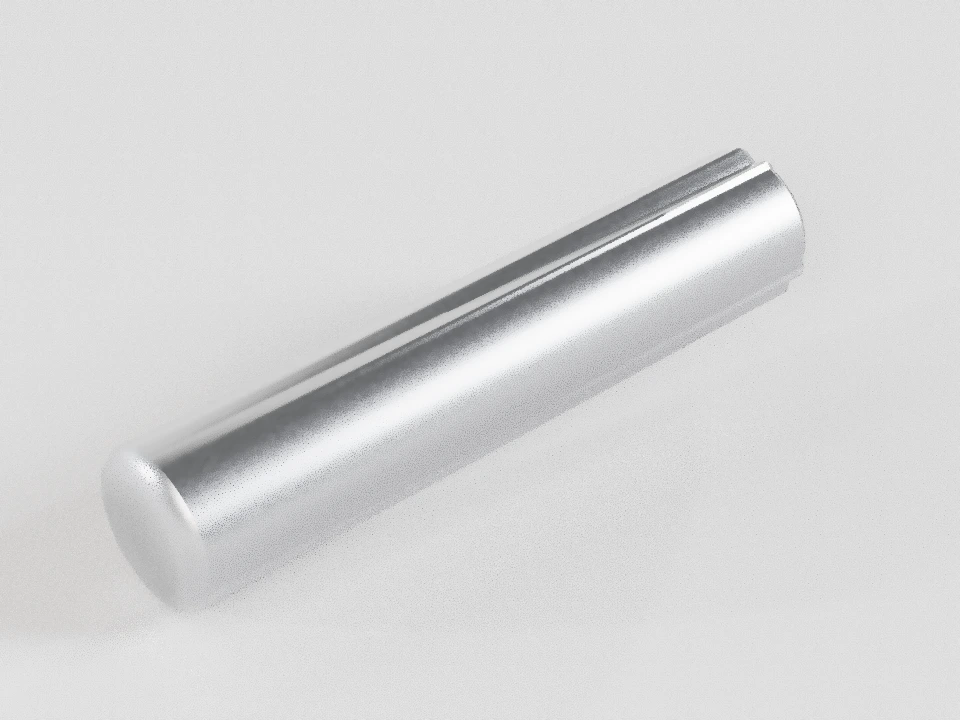

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Карточка стандарта / Штифты

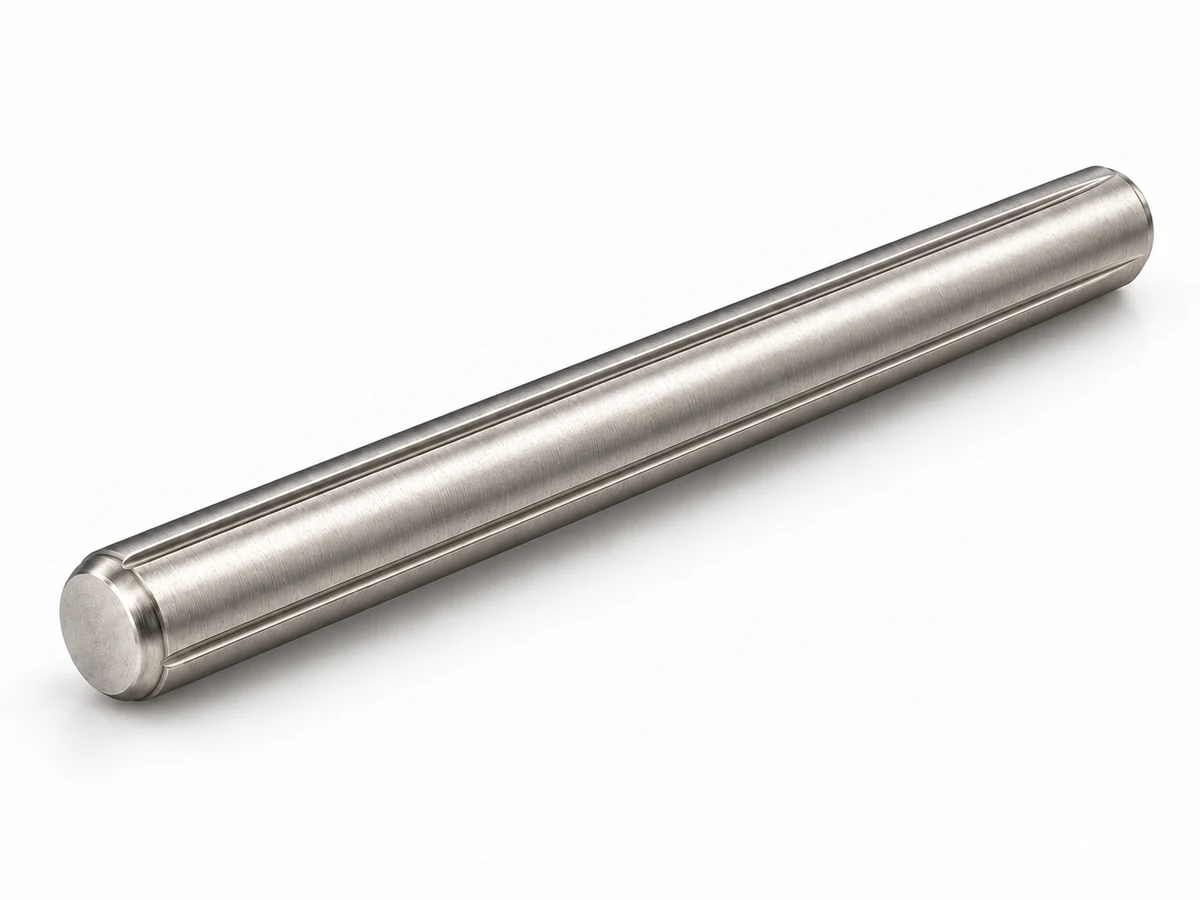

ГОСТ 10773-93 Конические насечки на всей длине
Конические насечки на всей длине. Собственная матрица ГОСТ 10773-93 с отдельными ограничениями источника.
Статус документа и изменения
Применение стандарта в РФ
Статус документа в фонде: Действует.
Действует по карточке Росстандарта. Отдельного указания о применении другого документа в РФ в просмотренной карточке нет.
Проверка источника статуса: 2026-10-13. Росстандарт ↗
Геометрия и исполнение
Выбрать штифт
Перетаскивайте увеличенный чертёж; стрелки перемещают вид. Нажмите размер на чертеже или в таблице, чтобы подсветить его. Размеры в миллиметрах, если не указано иное.
| Параметр | Номинал / пределы | Условие |
|---|
Материал, обработка и контроль
Работа в узле
Схема узла объясняет принцип действия. Посадку, прочность и способ закрепления проверяют для конкретного соединения. Движение включается только кнопками.
Подобрать по измеренному образцу
Пустое поле — неизвестный размер. Все введённые размеры должны относиться к одному варианту. Погрешность измерения ±u не заменяет допуск.
Для конуса d измеряют у малого основания рабочей конической части, dₖ — у большого; Для двух промежуточных сечений заполните все четыре поля D₁, D₂, x₁, L₁₂. Сечения должны лежать на гладком конусе вне фасок, сферы, резьбы и разреза. x₁ отсчитывают от теоретического малого основания вдоль оси; второе сечение расположено ближе к большому основанию. Пересчёт по идеальному конусу 1:50 не подтверждает допуск его угла. Материал, твёрдость и состояние обработки из размеров не определяются.
Редактируемое задание для производства
Это локальный проект задания. Кнопка печати открывает стандартный диалог браузера. При изменении размеров соответствие исходному стандарту не заявляется.
Краткие сведения основного документа
Нормативная геометрия
Стандарт предусматривает
- Конструкция
- Конические насечки на всей длине
ГОСТ 10773-93. Проверка содержания: проверена только часть. Проверена собственная таблица ГОСТ 10773-93. Дополнительные размеры и неоднозначные пределы отделены от ISO.
Область документа подтверждена в указанном объёме. Геометрия конкретного изделия требует проверки; размерная таблица пока не опубликована.
Допустимые сочетания размеров
ГОСТ 10773-93 · все сочетания d × l (285)
Проверена собственная таблица ГОСТ 10773-93. Дополнительные размеры и неоднозначные пределы отделены от ISO.
| d, мм | Разрешённые длины l, мм — выбрать |
|---|---|
| 1,5 | |
| 1,6 | |
| 2 | |
| 2,5 | |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 8 | |
| 10 | |
| 12 | |
| 16 | |
| 20 | |
| 25 |
Исполнения и обработка
Связанные стандарты и различия
| Документ | Диаметры / сочетания d × l | Исполнения | Особенности |
|---|---|---|---|
| ГОСТ 10773-93 | 14 / 285 | Автоматная сталь | Зону закрепления выбирают по расположению насечек, а не только по диаметру штифта. |
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, наличие резьбы, поля допуска, класс точности и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Материал, твёрдость, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Материал, прочность, покрытие и дополнительные операции согласуются по техническому заданию. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Допуски и посадки ↗Покрытия и обозначения ↗Материал и условия эксплуатации ↗Доработка и чертежи ↗Памятка для подготовки заявки ↗
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ 10773-93. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Рисунок; таблица 1 с продолжением; таблица 2; обязательное приложение 1, табл. 3; рекомендуемое приложение 2. Проверено: 2026-10-13. Нормативный документ ↗
- ГОСТ 26862-86. Прочитанный нормативный текст; проверенные части и ограничения указаны в карточке. Переиздание января 1997 г., Изм. 1; пп. 2.2–2.6, 3.1–3.6, 4–6; поправка ИУС 1-2024 к п. 3.2 (в файле дважды, учтена один раз). Проверено: 2026-10-13. Нормативный документ ↗
- ГОСТ 25346-89. Численные пределы только прочитанных полей и диапазонов. Таблица 1: IT6, IT8–IT15 до 500 мм; h / H / js по положению относительно нулевой линии. IT14 и выше не применены при d≤1 мм. Проверено: 2026-10-13. Нормативный документ ↗
Что ещё требует проверки
- Приложение массы содержит отдельные значения вне нормативных границ; они не добавлены, если не подтверждены дополнительным рядом обязательного приложения.
- Для дополнительных длин по приложению 1 матрица подтверждена, но d₂ не перенесён с соседних строк; численный контроль d₂ требует согласования.
