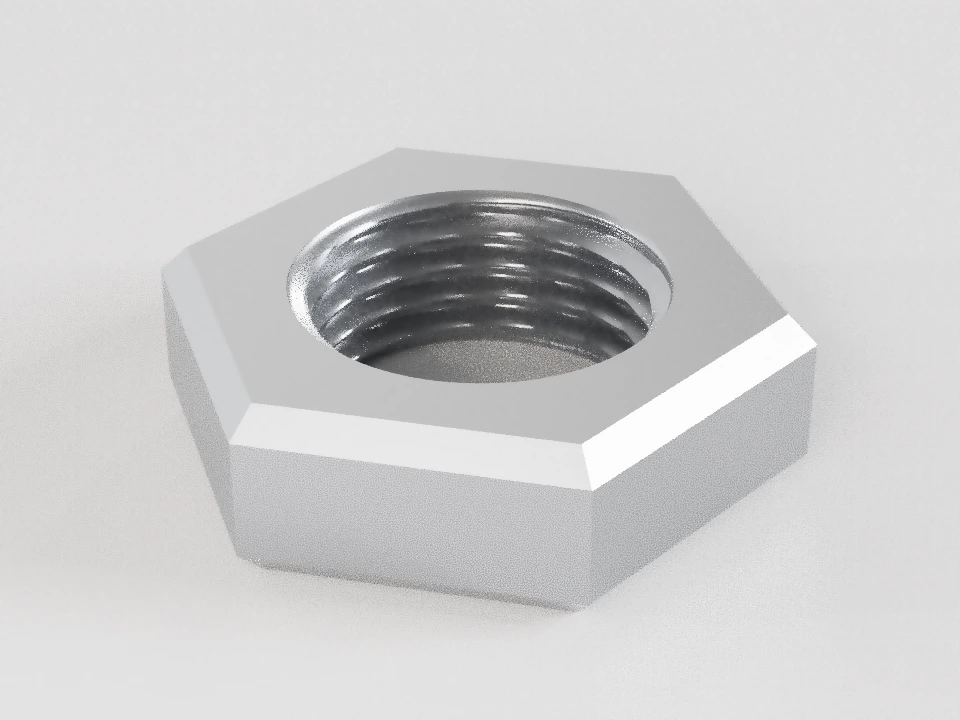

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

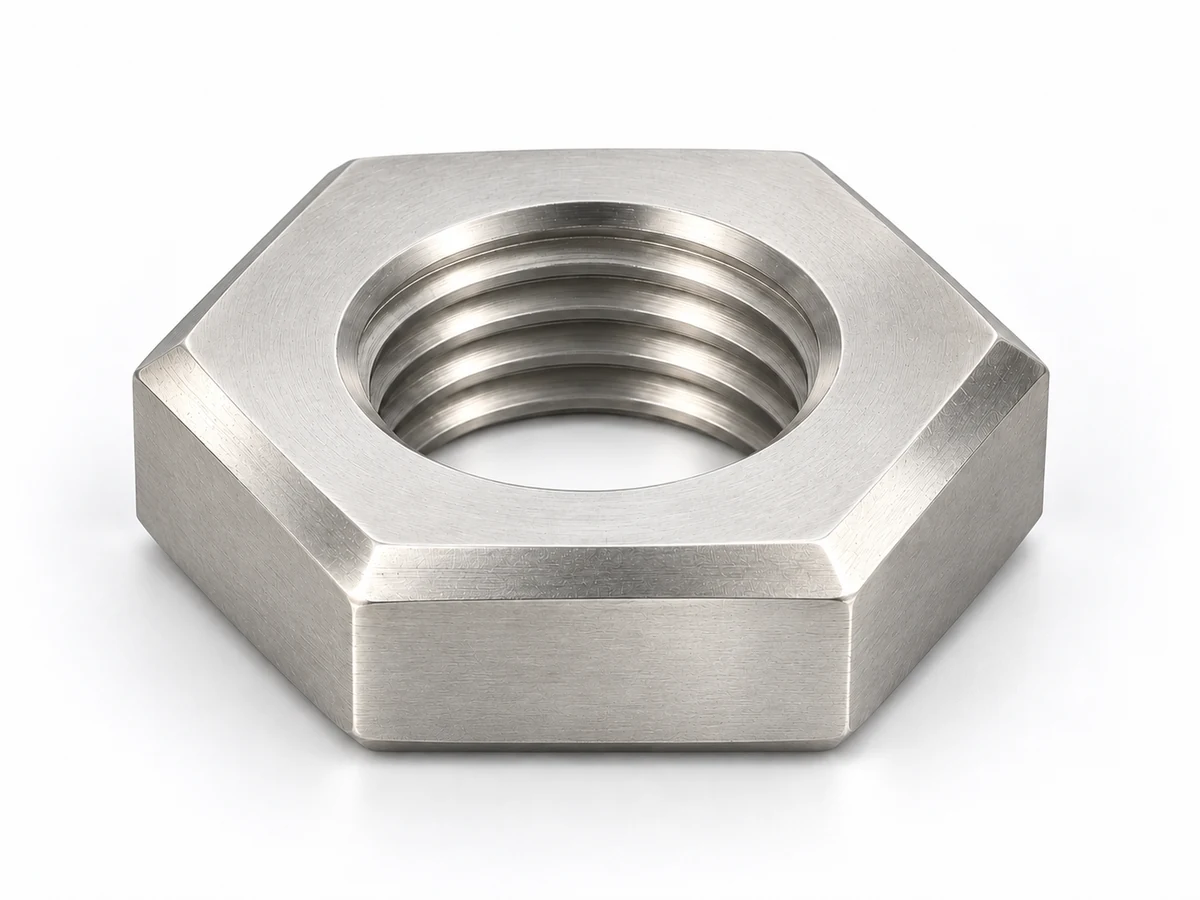

ГОСТ 10607-94 — Гайки низкие с фаской свыше 48 мм
Полный размерный ряд М52–М150: 12 диаметров и 24 сочетания d/P. Отдельно заданы пределы высоты, размер под ключ, опора и входная фаска.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М56×5,5-6H (S85) ГОСТ 10607-94
Гайка М56×5,5-6H (S85) ГОСТ 10607-94
- Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
- Размерный ряд по ГОСТ 10607-94.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 56 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Шаг резьбы | 5,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Размер под ключ | 85 | — | 82,8 | 85 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Полная высота | — | — | 26,7 | 28 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Минимальная высота шестигранной части | — | — | 21,4 | — | мм | Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Диаметр входа резьбы | — | — | 56 | 60,5 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Диаметр опорной поверхности | — | — | 78,7 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Размер между углами | — | — | 93,56 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Включённый угол входной фаски | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Внутренний диаметр резьбы | 50,046 | 6H | 50,046 | 50,796 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 52,428 | 6H | 52,428 | 52,783 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 56 | — | 56 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
Применение
Ограниченная высота
Низкая гайка занимает меньше места по оси. Возможность контрения определяется выбранной конструкцией соединения.
Проверить доступную длину резьбы. Низкую гайку нельзя автоматически заменить нормальной или назначить ей момент затяжки.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 10607-94 · точность В
Переиздание с нормативными ссылками указанного текста
| d | Основной (крупный) P | Мелкие P | S | m | m′ | dₐ | dᵥ | e |
|---|---|---|---|---|---|---|---|---|
| (52) | 5 | 3 | 80 [78,1…80] | 24,7…26 | ≥ 19,8 | 52…56,2 | ≥ 74,2 | ≥ 88,25 |
| 56 | 5,5 | 4 | 85 [82,8…85] | 26,7…28 | ≥ 21,4 | 56…60,5 | ≥ 78,7 | ≥ 93,56 |
| 64 | 6 | 4 | 95 [92,8…95] | 30,4…32 | ≥ 24,3 | 64…69,1 | ≥ 88,2 | ≥ 104,86 |
| 72 | — | 6, 4 | 105 [102,8…105] | 34,4…36 | ≥ 27,5 | 72…77,8 | ≥ 97,7 | ≥ 116,16 |
| (76) | — | 6, 4 | 110 [107,8…110] | 36,4…38 | ≥ 29,1 | 76…82,1 | ≥ 102,4 | ≥ 121,81 |
| 80 | — | 6, 4 | 115 [112,8…115] | 38,4…40 | ≥ 30,7 | 80…86,4 | ≥ 107,2 | ≥ 127,46 |
| 90 | — | 6, 4 | 130 [127,5…130] | 43,4…45 | ≥ 34,7 | 90…97,2 | ≥ 121,1 | ≥ 144,08 |
| 100 | — | 6, 4 | 145 [142,5…145] | 48,4…50 | ≥ 38,7 | 100…108 | ≥ 135,4 | ≥ 161,03 |
| 110 | — | 6, 4 | 155 [152,5…155] | 53,1…55 | ≥ 42,5 | 110…118,8 | ≥ 144,9 | ≥ 172,33 |
| 125 | — | 6, 4 | 180 [177,5…180] | 60,6…62,5 | ≥ 48,5 | 125…135 | ≥ 168,6 | ≥ 200,58 |
| 140 | — | 6, 4 | 200 [197,1…200] | 68,1…70 | ≥ 54,5 | 140…151,2 | ≥ 187,2 | ≥ 222,72 |
| 150 | — | 6, 4 | 225 [222,1…225] | 73,1…75 | ≥ 58,5 | 150…162 | ≥ 211 | ≥ 250,97 |
Выбрать строку ГОСТ 10607-94
- S
- Размер под ключ.
- m
- Полная высота.
- m′
- Минимальная высота шестигранной части.
- dₐ
- Диаметр входа резьбы.
- dᵥ
- Диаметр опорной поверхности.
- e
- Размер между углами.
Исполнения
- Две наружные фаски
Требования и конструкция
- Материал, группа механических свойств и покрытие указываются отдельно; геометрия не подтверждает возможность поставки.
- Основной (крупный) шаг предусмотрен только для М52, М56 и М64. Для М72–М150 в таблице указаны мелкие шаги 6 и 4 мм.
- Таблица 2: поле внутренней резьбы 6H; группа механических свойств по ГОСТ 18126 не равна классу прочности болта.
Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 15…30 | ° |
| β | Включённый угол входной фаски | 90…120 | ° |
Источник размеров: ГОСТ 10607-94, Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М56×5,5-6H (S85) ГОСТ 10607-94
Начальный пример. Переиздание с нормативными ссылками указанного текста
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 56 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Шаг резьбы | 5,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Размер под ключ | 85 | — | 82,8 | 85 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Полная высота | — | — | 26,7 | 28 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Минимальная высота шестигранной части | — | — | 21,4 | — | мм | Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Диаметр входа резьбы | — | — | 56 | 60,5 | мм | Диаметр входа резьбы на торце, включая фаску. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Диаметр опорной поверхности | — | — | 78,7 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Размер между углами | — | — | 93,56 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Включённый угол входной фаски | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
| Внутренний диаметр резьбы | 50,046 | 6H | 50,046 | 50,796 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 52,428 | 6H | 52,428 | 52,783 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 56 | — | 56 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 10607-94; Переиздание с нормативными ссылками указанного текста; Рисунок 1; таблицы 1, 2 |
