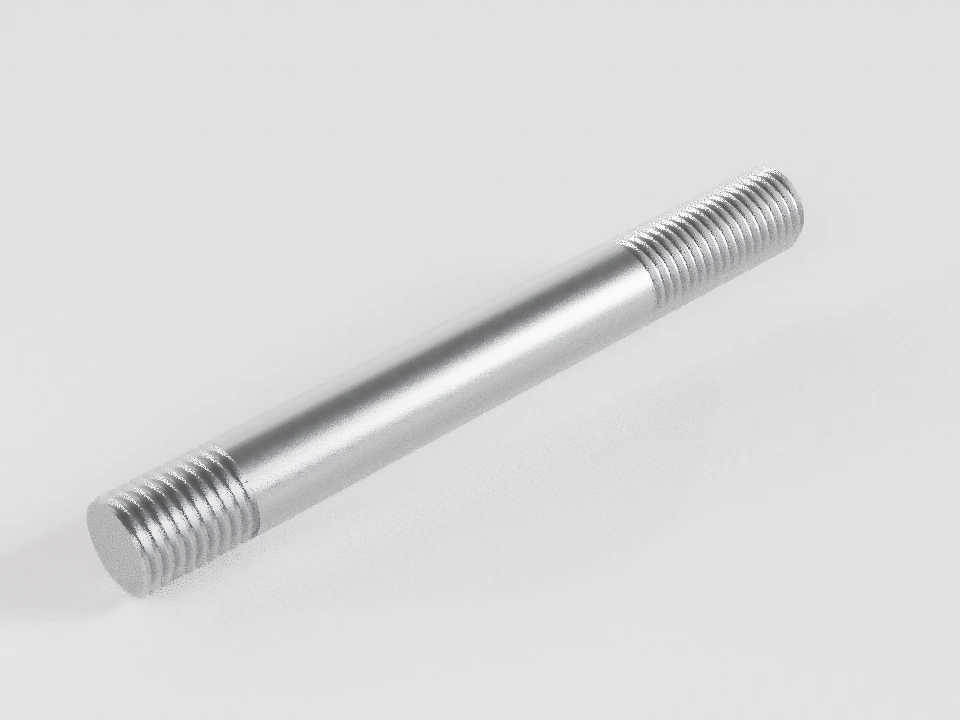

Пример: ГОСТ 22035-76 · М16×120 · исполнение 1

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Шпильки · геометрия и контроль

ГОСТ 22035-76

Шпильки с ввинчиваемым концом 1,25d, класс точности А

Длина l не включает ввинчиваемый конец b₁. Общая длина по номиналам: l + b₁.

ГОСТ 22035-76 — предметная иллюстрация — **ГОСТ 22035-76**Предметная иллюстрация

Выбрать геометрию

Исходный пример М16×120, исполнение 1; выбор для просмотра.

P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)

Увеличенные узлы и условия изображения

Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.

Пропорциональная схема; пределы — в таблице. Геометрия построена по выбранным размерам.

ГОСТ 22035-76 · М16×120
Параметр	Значение	Основание
d / P, мм	16 / 2	Табл.1
l, мм	120; без ввинчиваемого конца	Чертёж, табл.2
b₁, мм	20	Табл.1
b, мм	38	Табл.2
Lобщ по номиналам, мм	140	Расчёт l + b₁
Масса 1000 шт., кг	206,7	Приложение 1; сталь, основной (крупный) шаг

Полные таблицы и правила доступны ниже. Для интерактивного выбора включите JavaScript. Заявку можно оформить через общую форму.

Полная матрица размеров

X — b = l − 0,5d − 2P; — — сочетание не задано. Число — табличный b. Скобки — применять не рекомендуется, но не запрещено. Масса не расширяет матрицу. Выберите ячейку; стрелки перемещают фокус, Enter выбирает.

ГОСТ 22035-76 · таблица 2 полностью · b в мм
l ↓ / d →	2	2,5	3	4	5	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	(33)	36	(39)	42	(45)	48
10				—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
12						—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
14							—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
16									—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
(18)									—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
20									—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
(22)									—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
25											—	—	—	—	—	—	—	—	—	—	—	—	—
(28)											—	—	—	—	—	—	—	—	—	—	—	—	—
30												—	—	—	—	—	—	—	—	—	—	—	—
(32)											—	—	—	—	—	—	—	—	—	—	—	—	—
35													—	—	—	—	—	—	—	—	—	—	—
(38)													—	—	—	—	—	—	—	—	—	—	—
40														—	—	—	—	—	—	—	—	—	—
(42)														—	—	—	—	—	—	—	—	—	—
45																—	—	—	—	—	—	—	—
(48)																—	—	—	—	—	—	—	—
50																—	—	—	—	—	—	—	—
55																	—	—	—	—	—	—	—
60																		—	—	—	—	—	—
65																		—	—	—	—	—	—
70																				—	—	—	—
75																				—	—	—	—
80
85	—
90	—
(95)	—
100	—
(105)	—
110	—
(115)	—
120	—
130	—
140	—
150	—
160	—
170	—	—	—	—	—	—
180	—	—	—	—	—	—
190	—	—	—	—	—	—
200	—	—	—	—	—	—
220	—	—	—	—	—	—	—	—
240	—	—	—	—	—	—	—	—	—	—
260	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
280	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
300	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—

Все диаметры, шаги и b₁ — таблица 1

ГОСТ 22035-76 · таблица 1 полностью · мм
d	P основной (крупный)	P мелкий	d₁	b₁
2	0,4	—	2	3
2,5	0,45	—	2,5	4
3	0,5	—	3	4
4	0,7	—	4	5
5	0,8	—	5	6,5
6	1	—	6	7,5
8	1,25	1	8	10
10	1,5	1,25	10	12
12	1,75	1,25	12	15
(14)	2	1,5	14	18
16	2	1,5	16	20
(18)	2,5	1,5	18	22
20	2,5	1,5	20	25
(22)	2,5	1,5	22	28
24	3	2	24	30
(27)	3	2	27	35
30	3,5	2	30	38
(33)	3,5	2	33	42
36	4	3	36	45
(39)	4	3	39	50
42	4,5	3	42	52
(45)	4,5	3	45	58
48	5	3	48	60

Схемы обоих исполнений

P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)

Увеличенные узлы и условия изображения

Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.

P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)

Увеличенные узлы и условия изображения

Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.

Сравнить шпильки семейства

До трёх стандартов. Только точные табличные сочетания; ближайшие размеры не подставляются. Сравнение не подтверждает взаимозаменяемость.

Основание сравненияВторой стандартТретий стандарт

Для сравнения выбранного размера включите JavaScript.

Допуски, переходы и контроль

Две разные длины

l отсчитывают от границы ввинчиваемого конца до гаечного торца. b₁ берут из таблицы 1. Lобщ = l + b₁ — расчётная номинальная длина между торцами, отдельной строки сортамента нет. Пределы l и b₁ приведены раздельно; допуск общей длины без анализа размерной цепи не назначается. l − b — расстояние между границами полной резьбы, не точная длина гладкого цилиндра: сбеги не вычтены.

Источник: Чертёж и табл.1–2

Что означает X

Только в ячейках X: b = l − 0,5d − 2P. Это не сплошная резьба из ГОСТ 22042/22043. При разных шагах на концах примечание не уточняет, какой P подставлять; численное b для такого случая не выдаётся без согласования. Числовые ячейки и прочерки формулой не заменяются.

Источник: Табл.2, прим.2

Шаг и допуск каждого конца

Разрешены основной (крупный) и мелкий шаг на обоих концах и оба сочетания разных шагов. Базовое поле наружной резьбы 6g определяется ссылочными требованиями ГОСТ 1759.1, а класс А/В относится к точности изделия. Ввинчиваемая резьба с натягом по ГОСТ 4608-81 требует соглашения; сортировочную группу маркируют на гаечном торце. Выбранное заказчиком поле, включая 8g, сохраняется как отдельное требование и не объявляется автоматически нормативным.

Источник: Пп.1, 3, 6 с изменением №4

Исполнения и диаметр стержня

Исполнение 1: d₁ = d, h13 для А / h14 для В. Исполнение 2: d₂ приблизительно равен среднему диаметру резьбы. d − 0,649519053P показывает базовый средний диаметр, но не задаёт точный допуск. При разных P правило выбора единственного d₂ в рассмотренном тексте не установлено; требуется уточнить чертёж. Накатывание без редуцирования — отдельное технологическое условие по ГОСТ 19256, не автоматическое свойство исполнения 2.

Источник: Табл.2, п.13; чертёж основного стандарта

Предельные размеры и контроль

l: js15 (А), js17 (В). b₁: js16 (А), js17 (В). b: 0…+2P гаечного конца; для смешанного шага и X сначала нужно определить номинал b. Соосность осей концов: диаметральный допуск 2IT13 (А), 2IT14 (В) по номинальному d. База — только гладкая либо только резьбовая поверхность длиной d; при коротком гладком участке допускается уменьшение базы до 3P. Условные неуказанные отклонения не заменяют явные.

Источник: Табл.2, п.13; примечания; приложение

Переходы и выход резьбы

Сбег x и недорез a выбирают для шага соответствующего конца. Нормальный недорез — класс А, длинный — В; короткий допускается при технической необходимости. Проточка не предполагается автоматически. Числа проточки применяют лишь при наличии такого условия на чертеже; размеры фаски и угол не назначаются по внешнему виду схемы.

Источник: Табл.1, примечания; черт.1–6

Измерение длины и резьбы

Длину контролируют по обозначенным на нормативном чертеже базам. Контроль длины полной резьбы учитывает требования стандарта к резьбовым калибрам и измерению на концах; видимая линия сбега не заменяет базу измерения. Схема на странице условная, не рабочий чертёж.

Источник: Пп.3.7–3.8, 3.12

Сбег, недорез, нормальная проточка

Размеры ниже относятся к выбранному шагу, а наличие проточки и вид выхода требуют выбора условия. d_g = d − Δ; d_g: h12 при d ≤ 3, иначе h13. r — радиус проточки.

ГОСТ 27148-86, табл.1 · справочные значения шагов · мм
P	x норм. max	x корот. max	a норм. max	a корот. max	a длин. max	Δ для d_g	g₁ min	g₂ max	r
0,4	1	0,5	1,2	0,8	1,6	0,7	0,6	1,2	0,2
0,45	1,1	0,6	1,35	0,9	1,8	0,7	0,7	1,35	0,2
0,5	1,25	0,7	1,5	1	2	0,8	0,8	1,5	0,2
0,7	1,75	0,9	2,1	1,4	2,8	1,1	1,1	2,1	0,4
0,8	2	1	2,4	1,6	3,2	1,3	1,3	2,4	0,4
1	2,5	1,25	3	2	4	1,6	1,6	3	0,6
1,25	3,2	1,6	3,75	2,5	5	2	2	3,75	0,6
1,5	3,8	1,9	4,5	3	6	2,3	2,5	4,5	0,8
1,75	4,3	2,2	5,25	3,5	7	2,6	3	5,25	1
2	5	2,5	6	4	8	3	3,4	6	1
2,5	6,3	3,2	7,5	5	10	3,6	4,4	7,5	1,2
3	7,5	3,8	9	6	12	4,4	5,2	9	1,6
3,5	9	4,5	10,5	7	14	5	6,2	10,5	1,6
4	10	5	12	8	16	5,7	7	12	2
4,5	11	5,5	13,5	9	18	6,4	8	13,5	2
5	12,5	6,3	15	10	20	7	9	15	2,5

Альтернативные проточки: узкая и широкая

ГОСТ 27148-86, приложение, табл.3; разрешение — примечание 4 к табл.1 · мм
P	Узкая g₁ min	Узкая g₂ max	Широкая g₁ min	Широкая g₂ max
0,4	0,5	1	0,8	1,4
0,45	0,5	1,1	1	1,6
0,5	0,5	1,25	1,1	1,75
0,7	0,8	1,75	1,5	2,45
0,8	0,9	2	1,7	2,8
1	1,1	2,5	2,1	3,5
1,25	1,5	3,2	2,7	4,4
1,5	1,8	3,8	3,2	5,2
1,75	2,1	4,3	3,9	6,1
2	2,5	5	4,5	7
2,5	3,2	6,3	5,6	8,7
3	3,7	7,5	6,7	10,5
3,5	4,7	9	7,7	12
4	5	10	9	14
4,5	5,5	11	10,5	16
5	6,5	12,5	11,5	17,5

Стержни под накатывание без редуцирования — условная таблица 6g

Эти номиналы и отклонения применяются при указанном технологическом условии, а не назначаются автоматически любому исполнению 2. Издание ГОСТ 19256-73, 1974.

ГОСТ 19256-73, табл.1–2; ГОСТ 1759.1-82, примечания к табл.2 · мм
d	P	Номинал	Нижнее откл.	Предел min	Предел max
2	0,4	1,71	-0,04	1,67	1,71
2,5	0,45	2,18	-0,05	2,13	2,18
3	0,5	2,65	-0,05	2,6	2,65
4	0,7	3,52	-0,06	3,46	3,52
5	0,8	4,45	-0,06	4,39	4,45
6	1	5,32	-0,07	5,25	5,32
8	1	7,28	-0,07	7,21	7,28
8	1,25	7,15	-0,07	7,08	7,15
10	1,25	9,11	-0,07	9,04	9,11
10	1,5	8,99	-0,08	8,91	8,99
12	1,25	11,11	-0,08	11,03	11,11
12	1,75	10,83	-0,09	10,74	10,83
14	1,5	12,98	-0,09	12,89	12,98
14	2	12,66	-0,1	12,56	12,66
16	1,5	14,98	-0,09	14,89	14,98
16	2	14,66	-0,1	14,56	14,66
18	1,5	16,98	-0,09	16,89	16,98
18	2,5	16,31	-0,1	16,21	16,31
20	1,5	18,98	-0,09	18,89	18,98
20	2,5	18,31	-0,1	18,21	18,31
22	1,5	20,98	-0,09	20,89	20,98
22	2,5	20,31	-0,1	20,21	20,31
24	2	22,66	-0,11	22,55	22,66
24	3	22	-0,13	21,87	22
27	2	25,66	-0,11	25,55	25,66
27	3	25	-0,13	24,87	25
30	2	28,67	-0,11	28,56	28,67
30	3,5	27,68	-0,13	27,55	27,68
33	2	31,65	-0,11	31,54	31,65
33	3,5	30,68	-0,13	30,55	30,68
36	3	33,98	-0,13	33,85	33,98
36	4	33,35	-0,13	33,22	33,35
39	3	37	-0,13	36,87	37
39	4	36,35	-0,13	36,22	36,35
42	3	39	-0,13	38,87	39
42	4,5	39,05	-0,14	38,91	39,05
45	3	43	-0,13	42,87	43
45	4,5	42,03	-0,14	41,89	42,03
48	3	45,99	-0,14	45,85	45,99
48	5	44,7	-0,15	44,55	44,7

Численные IT и неуказанные отклонения

Интервалы: свыше нижней границы до верхней включительно. IT здесь в миллиметрах. h: −IT…0; js: −IT/2…+IT/2.

ГОСТ 25346-89, табл.1; приложение ГОСТ 1759.1-82 · мм
Свыше	До включ.	IT12	IT13	IT14	IT15	IT16	IT17
0	3	0,1	0,14	0,25	0,4	0,6	1
3	6	0,12	0,18	0,3	0,48	0,75	1,2
6	10	0,15	0,22	0,36	0,58	0,9	1,5
10	18	0,18	0,27	0,43	0,7	1,1	1,8
18	30	0,21	0,33	0,52	0,84	1,3	2,1
30	50	0,25	0,39	0,62	1	1,6	2,5
50	80	0,3	0,46	0,74	1,2	1,9	3
80	120	0,35	0,54	0,87	1,4	2,2	3,5
120	180	0,4	0,63	1	1,6	2,5	4
180	250	0,46	0,72	1,15	1,85	2,9	4,6
250	315	0,52	0,81	1,3	2,1	3,2	5,2
315	400	0,57	0,89	1,4	2,3	3,6	5,7
400	500	0,63	0,97	1,55	2,5	4	6,3

Неуказанные линейные размеры — средний класс

ГОСТ 25670-83, табл.2–3 · только для уже заданных номиналов; не замена явным допускам
Свыше	До включ.	±t₂/2	t₂ (односторонний)
0,5	3	0,1	0,2
3	6	0,1	0,2
6	30	0,2	0,4
30	120	0,3	0,6
120	315	0,5	1
315	1000	0,8	1,6

Неуказанные отклонения фасок и радиусов

ГОСТ 25670-83, табл.5 · первый интервал от 0,3 включительно, следующие свыше · мм
Нижняя граница	До включ.	Отклонение ±
0,3	1	0,1
1	3	0,2
3	6	0,3
6	30	0,5
30	120	1
120	315	2
315	1000	4

ГОСТ 25670-83, табл.4 · средний класс, кроме углов 90°
Меньшая сторона свыше, мм	До включ., мм	Отклонение ±, угл. мин
0	10	60
10	40	30
40	160	20
160	630	10
630	2500	5

Неуказанное торцовое биение — выбор по условиям

Интервал определяется диаметром торца, столбец — квалитетом осевого размера, определяющего положение торца. При нескольких определяющих размерах берут более точный. База по п.4.3. Таблица не отменяет явно нормированную соосность концов.

ГОСТ 25069-81, табл.4 · интервалы, охватывающие диаметры 2–48 мм · мм
d свыше	До включ.	IT12 и точнее	IT13–14	IT15–16	IT17
0	10	0,025	0,04	0,1	0,16
10	16	0,03	0,05	0,12	0,2
16	25	0,04	0,06	0,16	0,25
25	40	0,05	0,08	0,2	0,3
40	63	0,06	0,1	0,25	0,4

Неуказанное радиальное биение — выбор по условиям

Берут больший диаметр рассматриваемого и базового элементов и более грубый квалитет их диаметров; база по п.4.3. Значения не подменяют явно заданную соосность концов 2IT13 / 2IT14.

ГОСТ 25069-81, табл.2, пп.3.3, 4.1 · интервалы для диапазона 2–48 мм · мм
Диаметр свыше	До включ.	IT12 и точнее	IT13–14	IT15–16	IT17
0	3	0,05	0,12	0,2	0,3
3	10	0,06	0,16	0,25	0,4
10	18	0,08	0,2	0,3	0,5
18	30	0,1	0,25	0,4	0,6
30	50	0,12	0,3	0,5	0,8

Справочная масса

Справочная теоретическая масса 1000 стальных шпилек с основным (крупным) шагом, кг, по приложению соответствующего исполнения. Прочерк — масса в издании не указана. На мелкий или смешанный шаг значения не переносятся. Напечатанная масса не расширяет матрицу допустимых d×l. Коэффициенты приложения для иных материалов: алюминиевый сплав 0,356; бронза 0,970; латунь 1,080. Фактическая масса партии может отличаться.

Звёздочкой отмечены расхождения печатных значений; пояснения ниже. Эти значения сохранены по печатным страницам, а не исправлены по формуле. Это справочные значения; точную массу отгрузки уточняют.

Исполнение 1 — полное приложение (45 строки)

ГОСТ 22035-76 · Приложение 1 полностью; изменение №4 · кг/1000 шт., основной (крупный) шаг
l / d	2	2,5	3	4	5	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	(33)	36	(39)	42	(45)	48
10	0,255	0,438	0,64	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
12	0,304	0,515	0,751	1,392	2,412	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
14	0,341	0,566	0,828	1,536	2,656	4,066	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
16	0,391	0,644	0,928	1,712	2,906	4,329	8,586	14,52	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
(18)	0,44	0,721	1,039	1,868	3,153	4,682	9,223	15,52	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
20	0,489	0,798	1,15	2,065	3,401	5,035	9,861	16,53	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
(22)	0,539	0,875	1,261	2,262	3,709	5,479	10,65	17,76	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
25	0,613	0,99	1,427	2,558	4,171	6,054	11,68	19,38	30,22	44,26	—	—	—	—	—	—	—	—	—	—	—	—	—
(28)	0,687	1,106	1,594	2,854	4,634	6,719	12,71	21	32,57	47,46	—	—	—	—	—	—	—	—	—	—	—	—	—
30	0,736	1,183	1,705	3,051	4,942	7,163	13,35	22,01	34,02	49,45	69,53	—	—	—	—	—	—	—	—	—	—	—	—
(32)	0,785	1,26	1,816	3,249	5,25	7,607	14,14	23,01	35,48	51,44	—	—	—	—	—	—	—	—	—	—	—	—	—
35	0,859	1,376	1,982	3,544	5,713	8,273	15,32	24,64	37,82	54,64	75,5	97,34	—	—	—	—	—	—	—	—	—	—	—
(38)	0,933	1,491	2,149	3,84	6,175	8,939	16,51	26,48	40,16	57,83	79,74	102,6	—	—	—	—	—	—	—	—	—	—	—
40	0,982	1,568	2,26	4,038	6,483	9,383	17,3	27,72	41,62	59,82	82,41	106	139,2	—	—	—	—	—	—	—	—	—	—
(42)	1,032	1,645	2,371	4,235	6,792	9,827	18,08	28,95	43,39	61,81	85,07	109,3	143,3	—	—	—	—	—	—	—	—	—	—
45	1,106	1,761	2,537	4,531	7,254	10,49	19,27	30,8	46,06	65,09	89,31	114,6	150	191,5	230,9	—	—	—	—	—	—	—	—
(48)	1,18	1,877	2,703	4,827	7,716	11,16	20,45	32,65	48,72	68,64	93,06	119,2	155,8	198,8	239,4	—	—	—	—	—	—	—	—
50	1,229	1,954	2,814	5,024	8,025	11,6	21,24	33,88	50,5	71,05	96,22	123,2	160,8	204,8	246,5	—	—	—	—	—	—	—	—
55	1,352	2,146	3,092	5,517	8,795	12,71	23,21	36,97	54,93	77,09	104,1	131,8	171,5	218	262	356,3	—	—	—	—	—	—	—
60	1,476	2,339	3,369	6,011	9,566	13,82	25,19	40,05	59,37	83,14	112	141,8	182,3	231,2	277,6	376,3	475,8	—	—	—	—	—	—
65	1,599	2,532	3,647	6,504	10,34	14,93	27,16	43,13	63,81	89,18	119,9	151,8	194,7	244,4	293,1	396,3	500,3	—	—	—	—	—	—
70	1,722	2,724	3,924	6,997	11,11	16,04	29,13	46,21	68,25	95,22	127,8	161,7	207	259,3	308,6	416,3	524,8	672,1	808,8	—	—	—	—
75	1,846	2,917	4,402 *	7,49	11,88	17,15	31,11	49,3	72,69	101,3	135,7	171,7	219,3	274,3	326,4	435	547,7	704	842,1	—	—	—	—
80	1,969	3,11	4,479	7,984	12,65	18,26	33,08	52,38	77,13	107,3	143,6	181,7	231,7	289,2	344,2	457,4	575,5	733,1	882,1	1099,3	1272	1557	1766
85	—	3,302	4,756	8,477	13,42	19,37	35,05	55,46	81,57	113,3	151,5	191,7	244	304,1	361,9	479,9	598,4	749,7	915,3	1140,1	1318	1611	1826
90	—	3,495	5,034	8,97	14,19	20,48	37,02	58,54	86,01	119,4	159,4	201,7	256,3	319	379,7	502,4	626,1	783,3	948,6	1180,9	1363	1666	1886
(95)	—	3,688	5,311	9,463	14,96	21,59	39	61,63	90,45	125,4	167,2	211,7	268,7	333,9	397,4	524,9	653,8	816,8	985,2	1198	1413	1721	1951
100	—	3,88	5,589	9,956	15,73	22,7	40,97	64,71	94,89	131,5	175,1	221,7	281	348,9	415,2	547,3	681,6	850,5	1022	1245	1460	1775	2013
(105)	—	4,073	5,866	10,45	16,5	23,81	42,94	67,79	99,32	137,5	183	231,7	293,3	363,8	432,9	569,6	709,3	884	1062	1291,5	1507	1830	2074
110	—	4,266	6,144	10,94	17,27	24,92	44,92	70,88	103,8	143,6	190,9	241,6	305,6	378,7	450,7	592,3	737,1	917,5	1102	1338,4	1554	1858	2136
(115)	—	4,458	6,421	11,44	18,04	26,03	46,89	73,96	108,2	149,6	198,8	251,6	318	393,6	468,4	614,8	764,8	951,1	1142	1385,3	1609	1920	2207
120	—	4,651	6,699	11,93	18,81	27,14	48,86	77,04	112,6	155,6	206,7	261,6	330,3	408,5	486,2	637,2	792,6	984,7	1182	1432,2	1663	1982	2260
130	—	5,036	7,253	12,92	20,36	29,36	52,81	83,21	121,5	167,7	222,5	281,6	355	438,4	521,7	682,2	848,1	1046,4	1262	1518,7	1772	2098	2398
140	—	5,422	7,808	13,9	21,9	31,58	56,75 *	89,37	130,4	179,8	238,3	301,6	379,6	468,2	557,2	727,1	903,6	1113,6	1341	1612,5	1881	2223	2540
150	—	5,807	8,363	14,89	23,44	33,8	60,7	95,54	139,3	191,9	254,1	321,6	404,3	498,1	592,7	772,1	959	1180,7	1421	1706,3	1989	2348	2682
160	—	6,192	8,918	15,88	24,98	36,02	64,65	101	147,2	202,7	268,4	339,5	426,6	525,4	624,9	813,3	1010	1247,8	1495	1800	2089	2473	2813
170	—	—	—	—	—	—	68,59	107,2	156,1	214,8	284,1	359,4	451,3	555,2	660,4	858,2	1065	1315	1574	1893,8	2198	2598	2955
180	—	—	—	—	—	—	72,54	113,3	164,9	226,9	299,9	379,4	476	585	696	903,2	1121	1381,3 *	1654	1988	2307	2722	3097
190	—	—	—	—	—	—	76,48	119,5	173,8	238,9	315,7	399,4	500,6	614,9	731,5	948,1	1176	1449,3	1734	2081,6	2416	2847	3239
200	—	—	—	—	—	—	80,43	125,7	182,7	251	331,5	419,4	525,3	644,7	767	993	1232	1516,3	1814	2175,6	2524	2972	3381
220	—	—	—	—	—	—	—	—	200,5	275,2	363,1	459,3	574,6	704,4	838	1083,1	1343	1683,8 *	1974	2547,8 *	2742	3202	3665
240	—	—	—	—	—	—	—	—	—	—	392	495	623,9	764,1	909	1173	1454	1772,8	2134	2734,8	2959	3452	3949
260	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1263	1564	1906,8	2294	2922,8	3177	3701	4234
280	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1346	1664	2041,8	2453	3109,8	3394	3951	4518
300	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1775	2175,8	2613	3297,8	3612	4201	4802

Исполнение 2 — полное приложение (45 строки)

ГОСТ 22035-76 · Приложение 2 полностью; изменение №4 · кг/1000 шт., основной (крупный) шаг
l / d	2	2,5	3	4	5	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	(33)	36	(39)	42	(45)	48
10	0,243	0,421	0,617	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
12	0,28	0,481	0,706	1,321	2,289	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
14	0,317	0,541	0,794	1,471	2,537	3,865	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
16	0,354	0,601	0,882	1,626	2,783	4,145	8,278	14,06	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
(18)	0,392	0,661	0,97	1,781	3,03	4,498	8,915	15,06	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
20	0,429	0,721	1,058	1,936	3,278	4,85	9,552	16,07	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
(22)	0,466	0,781	1,147	2,091	3,525	5,203	10,188	17,07	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
25	0,522	0,871	1,279	2,323	3,896	5,732	11,144	18,58	29,09	42,75	—	—	—	—	—	—	—	—	—	—	—	—	—
(28)	0,578	0,961	1,411	2,556	4,267	6,262	12,099	20,08	31,27	45,73	—	—	—	—	—	—	—	—	—	—	—	—	—
30	0,616	1,021	1,499	2,71	4,514	6,614	12,735	21,09	32,72	47,72	66,61	—	—	—	—	—	—	—	—	—	—	—	—
(32)	0,653	1,082	1,587	2,855	4,762	6,967	13,372	22,09	34,18	49,7	—	—	—	—	—	—	—	—	—	—	—	—	—
35	0,709	1,172	1,72	3,098	5,133	7,496	14,327	23,6	36,36	52,69	73,48	94,2	—	—	—	—	—	—	—	—	—	—	—
(38)	0,765	1,262	1,852	3,33	5,504	8,025	15,283	25,1	38,54	55,67	77,24	99,15	—	—	—	—	—	—	—	—	—	—	—
40	0,802	1,322	1,94	3,485	5,751	8,378	15,919	26,11	40	57,66	79,91	102,46	135,3	—	—	—	—	—	—	—	—	—	—
(42)	0,84	1,382	2,028	3,64	5,998	8,731	16,556	27,11	41,45	59,64	82,57	105,76	139,4	—	—	—	—	—	—	—	—	—	—
45	0,896	1,472	2,161	3,871	6,37	9,26	17,511	28,62	43,63	62,63	86,57	110,72	145,7	183,8	224,7	—	—	—	—	—	—	—	—
(48)	0,952	1,562	2,293	4,104	6,741	9,789	18,466	30,12	45,81	65,61	90,56	115,68	151,9	194,4	233,7	—	—	—	—	—	—	—	—
50	0,989	1,622	2,381	4,259	6,988	10,142	19,103	31,13	47,27	67,6	93,23	118,98	156,1	199,6	239,7	—	—	—	—	—	—	—	—
55	1,082	1,773	2,602	4,647	7,606	11,024	20,695	33,64	50,9	72,57	99,88	127,25	163,5 *	212,4	254,7	348	—	—	—	—	—	—	—
60	1,175	1,923	2,822	5,034	8,225	11,905	22,287	36,15	54,54	77,54	103,54 *	135,51	176,9	225,1	269,7	367,4	464,3	—	—	—	—	—	—
65	1,269	2,073	3,043	5,421	8,843	12,787	23,879	38,66	58,17	82,51	113,2	143,77	187,3	237,9	284,7	386,7	488	—	—	—	—	—	—
70	1,362	2,223	3,263	5,808	9,461	13,669	25,471	41,17	61,81	87,48	119,86	152,03	197,7	250,7	299,6	406,1	511,7	650,8	790,7	—	—	—	—
75	1,455	2,373	3,484	6,195	10,08	14,551	27,063	43,68	65,45	92,45	126,52	160,3	208,1	263,5	314,6	425,4	535,3	679,9	825	—	—	—	—
80	1,549	2,524	3,704	6,583	10,698	15,433	28,655	46,19	69,08	97,42	133,18	168,56	218,5	276,3	329,6	444,7	559	708,9	859,4	1061,9	1242	1508	1728
85	—	2,674	3,924	6,97	11,317	16,315	30,247	48,7	72,72	102,39	139,84	176,82	228,9	289,1	344,6	464,1	582,7	737,9	893,8	1102,8	1289	1562	1790
90	—	2,824	4,145	7,357	11,935	17,197	31,839	51,21	76,35	107,36	146,5	185,09	239,3	301,9	359,6	483,4	606,4	767	928,2	1143,6	1336	1617	1851
(95)	—	2,974	4,365	7,744	12,553	18,079	33,431	53,72	79,99	112,33	153,15	193,35	249,7	314,7	374,6	502,7	630,1	795,1 *	962,5	1184,1	1383	1672	1913
100	—	3,124	4,586	8,131	13,172	18,961	35,023	56,23	83,63	117,3	159,81	201,61	260,1	327,5	389,5	522,1	653,8	825,1	996,9	1225,3	1430	1726	1975
(105)	—	3,275	4,806	8,519	13,79	19,843	36,615	58,74	87,26	122,27	266,47 *	209,87	270,5	340,3	404,5	541,4	677,5	854,2	1031,3	1266,1	1477	1781	2036
110	—	3,425	5,027	8,906	14,409	20,725	38,206	61,25	90,9	127,24	173,13	218,14	280,9	353,1	419,5	560,7	701,1	883,2	1065,7	1307	1524	1836	2098
(115)	—	3,575	5,247	9,293	15,027	21,606	39,798	63,76	94,53	132,21	179,79	226,4	291,3	365,9	434,5	580,1	724,8	912,3	1100	1347,8	1571	1891	2160
120	—	3,725	5,468	9,68	15,645	22,488	41,39	66,27	98,17	137,18	186,45	234,66	301,7	378,7	449,5	599,4	748,5	941,4	1134,4	1388,7	1619	1945	2222
130	—	4,026	5,909	10,455	16,882	24,252	44,574	71,29	105,44	147,12	199,77	251,19	322,5	404,2	479,4	638,1	795,9	999,5	1203,2	1470	1713	2054	2345
140	—	4,326	6,35	11,229	18,119	26,016	47,758	76,31	112,71	157,06	213,09	267,71	343,3	429,8	509,4	676,8	843,3	1067,6 *	1271,9	1552,1	1807	2164	2468
150	—	4,627	6,791	12,003	19,356	27,78	50,942	81,33	119,98	167	226,4	284,24	364,2	455,4	539,4	715,4	890,6	1115,7	1340,7	1633,7	1901	2273	2592
160	—	4,927	7,232	12,778	20,593	29,543	54,126	86,35	127,26	176,94	239,72	300,76	385	481	569,3	754,1	938	1173,8	1409,4	1715,4	1995	2382	2715
170	—	—	—	—	—	—	57,31	91,37	134,53	186,88	253,04	317,29	405,8	506,6	599,3	792,8	985,4	1231,8	1478,2	1797,1	2089	2491	2839
180	—	—	—	—	—	—	60,494	96,39	141,8	196,83	266,36	333,82	426,6	532,2	629,2	831,4	1032,8	1290	1546,9	1878,8	2183	2601	2962
190	—	—	—	—	—	—	63,677	101,41	149,07	206,77	279,67	350,34	447,4	557,7	659,2	870,1	1080,1	1348,1	1615,7	1960,5	2277	2710	3085
200	—	—	—	—	—	—	66,861	106,43	156,34	216,71	292,99	366,87	468,2	583,3	689,2	908,8	1127,5	1406,2	1684,4	2042,2	2371	2819	3209
220	—	—	—	—	—	—	—	—	170,89	236,59	319,63	399,92	509,8	634,5	749,1	986,1	1222,3	1522,4	1821,9	2205,5	2560	3038	3456
240	—	—	—	—	—	—	—	—	—	—	346	434	551,4	685,7	809	1063,5	1317	1638,6	1959,4	2368,9	2748	3256	3702
260	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1140,8	1411,8	1754,8	2096,9	2532,3	2936	3475	3949
280	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1224	1504	1871,1	2234,4	2740,4 *	3124	3694	4196
300	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	1559	1987,3	2371,9	2906,4 *	3312	3912	4443

Замечания к напечатанным значениям массы

Исп. 1, d = 3, l = 75: Как напечатано в выбранном издании (приложение 1); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
Исп. 1, d = 8, l = 140: Как напечатано в выбранном издании (приложение 1); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
Исп. 2, d = 16, l = 105: Как напечатано в выбранном издании (приложение 2); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
Исп. 2, d = 20, l = 55: Как напечатано в выбранном издании (приложение 2); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
Исп. 2, d = 16, l = 60: Как напечатано в выбранном издании (приложение 2); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
Исп. 1, d = 33, l = 180: Как напечатано в выбранном издании (приложение 1; изменение №4); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
Исп. 1, d = 33, l = 220: Как напечатано в выбранном издании (приложение 1; изменение №4); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
Исп. 1, d = 39, l = 220: Как напечатано в выбранном издании (приложение 1; изменение №4); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
Исп. 2, d = 33, l = 95: Как напечатано в выбранном издании (приложение 2; изменение №4); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
Исп. 2, d = 33, l = 140: Как напечатано в выбранном издании (приложение 2; изменение №4); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
Исп. 2, d = 39, l = 280: Как напечатано в выбранном издании (приложение 2; изменение №4); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.
Исп. 2, d = 39, l = 300: Как напечатано в выбранном издании (приложение 2; изменение №4); число отличается от соседней последовательности или другого издания. Сохранено без пересчёта; точную массу уточняют перед отгрузкой.

Обозначение и требования заказа

Пример М16–6g×120 означает основной (крупный) шаг, l = 120 мм без ввинчиваемого конца. Исполнение 1 не записывают; для исполнения 2 добавляют «2» перед М. Это часть обозначения: прочность, материал и покрытие задаются отдельно.

При разных концах дробь описывает в числителе ввинчиваемую резьбу, в знаменателе гаечную. В примере изменения №4: ввинчиваемый шаг 1,5 и поле 3p(2), гаечный основной (крупный) шаг 2 и поле 6g; основной (крупный) шаг в исправленном обозначении опущен. Это пример согласованной посадки, а не значение для любой заявки.

Передать размер в заявку

Подготовьте размер кнопкой выше, проверьте оба конца и подтвердите выбор. Геометрия не означает наличие.

Размер вне таблицы — отдельный запрос. Табличные варианты поставки не создаются автоматически.

Источники и редакция требований

Издательство стандартов, сентябрь 1983, изменения №1–3; отдельное изменение №4, ИУС 7-1988

Полные таблицы этого издания с изменением №4. l не включает ввинчиваемый конец. Класс точности, допуск резьбы и прочность — разные требования.

Справочник для сопоставления геометрии. В РФ применение ГОСТ 1759.1-82 в части требований заменено ГОСТ ISO 4759-1-2015; выбранная историческая база не подменяется автоматически современной. Редакцию требований к поставке согласуют отдельно.

Что изменило изменение №4

ГОСТ 22035-76 · изменение применено один раз
Было	Стало	Поле / контроль
l₀, l₁; прежние подписи допусков	b, b₁; допуски по 1759.1-82	symbols, rules; М16×120: l=120,b₁=20,b=38,Lобщ=140
старое описание исполнения 2	отдельный чертёж исполнения 2; d₂ приблизительный	execution; оба исполнения, смешанные P без единственного d₂
область применения предыдущей редакции	четыре сочетания крупного/мелкого шага концов	pitch_stud, pitch_nut; M16: 2/2,1.5/1.5,2/1.5,1.5/2
1759-70; нет ссылок 27148/1759.1/1759.2	1759.0-87; 27148-86; 1759.1-82; 1759.2-82	sources, rules; численные js/h/IT; не старые удалённые подписи
старые примеры обозначений	исполнения 1/2, поле 6g, исправленная дробь разных концов	designation, order; Пример разных концов: 3p(2) / 6g; 8g пользователя сохраняется как требование
20 диаметров	33/39/45 с b₁=42/50/58; собственные колонки матрицы и массы	table1,matrix,masses; M45×80 X; масса не заменяет геометрию
прочерки для коротких сочетаний и длинных шпилек	X для M4×12,M5×12/14,M6×14,M16×30; числа 57/61/79/85 для перечисленных длинных сочетаний	matrix,masses; M48×115/120 остаются X, исправление 22033 сюда не переносится

ГОСТ 22035-76 — Издательство стандартов, сентябрь 1983, изменения №1–3; отдельное изменение №4, ИУС 7-1988. Чертёж, таблицы 1–2 полностью, приложения 1–2; отдельное изменение №4. Проверено 2026-10-04.
ГОСТ 22035-76 — Росстандарт: библиография и изменения. Библиография; изменения и поправки. Проверено 2026-10-04.
ГОСТ 1759.1-82 — Стандартинформ, 2009; изменение № 1. Табл.1; табл.2, п.13 и примечания; пп.2.2–2.3, 3.1–3.2, 3.7–3.8, 3.12; приложение. Проверено 2026-10-04.
ГОСТ 27148-86 — Стандартинформ, 2011. Пп.1–2, черт.1–6, табл.1 и приложение (наружная резьба). Проверено 2026-10-04.
ГОСТ 24705-81 — Издание 1982. Основные размеры; средний диаметр d₂ = d − 0,649519053P. Проверено 2026-10-04.
ГОСТ 1759.0-87 — Издание с изменениями № 1–2. Пп.1.1–1.2, 4.6; приложение 2, п.15. Проверено 2026-10-04.
ГОСТ 19256-73 — Издательство стандартов, 1974. Пп.1–3; табл.1–2, поля 6g, основной (крупный)/мелкий шаг. Проверено 2026-10-04.
ГОСТ 25346-89 — Издание с изменением № 1. Таблица 1; интервалы IT12–IT17. Проверено 2026-10-04.
ГОСТ 25670-83 — Официальное переиздание, с.107–117 сборника; год переиздания в файле не указан; текст со ссылкой на ГОСТ 25346-89. Неуказанные предельные отклонения; средний класс по ссылке 1759.1, п.2.2. Проверено 2026-10-04.
ГОСТ 25069-81 — Издание 1982. Пп.1.1–1.5, 2.1–2.2, 3.1–3.6, 4.1–4.4; табл.2 (PDF 6), табл.4 (PDF 9). Проверено 2026-10-04.
ГОСТ 22035-76 — Изменение №4, ИУС 7-1988. PDF4, печатная стр.148: исполнение 2, d33/l95 — 795,1. Проверено 2026-10-04.
