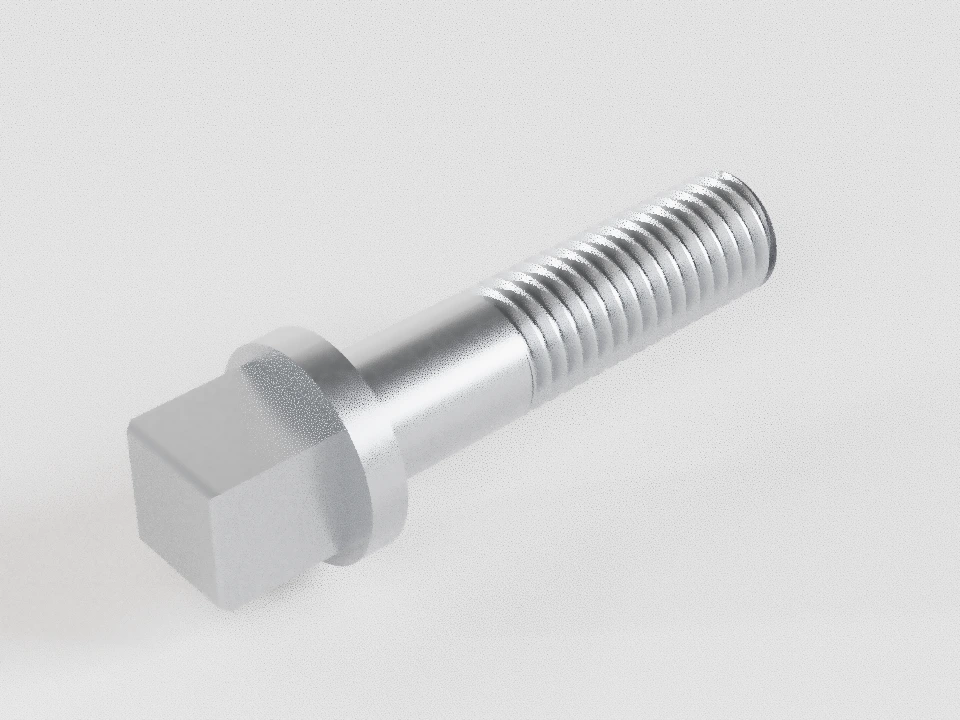

Пример: DIN 478 · М10×40 · исполнение catalog — предметная 3D-модель
Пример: DIN 478 · М10×40 · исполнение catalog

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Винты · размеры и применение

DIN 478

Винты с квадратной головкой и буртом

Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.

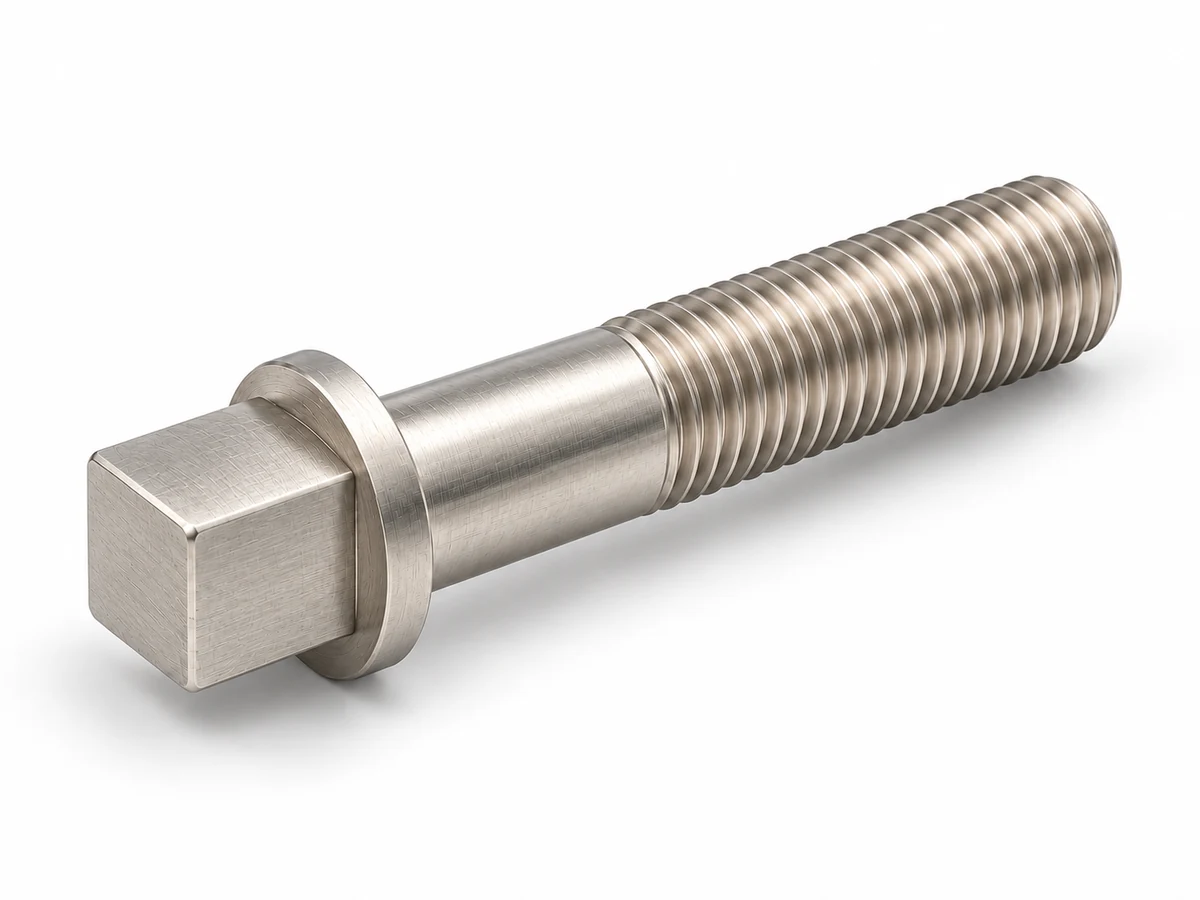

DIN 478 — предметная иллюстрация
DIN 478Предметная иллюстрация

Размер и исполнение

Исходный пример; таблицы доступны без JavaScript.

DIN 478 · проверенная каталожная геометрия · М10×1,5 · l=40 мм · Квадрат с буртом · отдельная каталожная основа

l — от плоской опоры под буртом до конца. Полная высота k включает толщину бурта c. S — расстояние между гранями квадрата, e — габарит скруглённых углов; d_c — отдельный наружный диаметр бурта.

Основной (крупный) шаг P=1,5 мм. Каталожное b задано отдельно для l<125 и l>125. Короткие клетки без ясной длины резьбы отмечены как требующие уточнения; полная резьба автоматически не назначена.

Квадратная головка с буртом · DIN 478 · проверенная каталожная геометрияk 13l 40d 10c 3d_c 16,5b 26S 10 · k′ ≥ 6,9k включает c; b — размер каталога без присвоенного допуска.
Наружный квадрат и отдельный бурт · DIN 478 · проверенная каталожная геометрияd_c 16,5e 13S 10S — между гранями; контуры фасок и радиусов условные.
Поперечное сечение квадратной головки · DIN 478 · проверенная каталожная геометрияS 10e 13Сечение через грани квадрата; скругления углов условные.
Узел бурта и квадратной головки · DIN 478 · проверенная каталожная геометрияk 13c 3d_c 16,5k′ ≥ 6,9 · r ≥ 0,4Опора — под буртом; k включает c. Переход и фаски условные.

Выберите размер на схеме или в таблице для подсветки и пояснения.

ПараметрНоминалМинимумМаксимумОснование и пояснение
dНоминальный диаметр · мм10——Первичный каталог DIN478
PШаг резьбы · мм1,5——Первичный каталог DIN478
lДлина от опоры под буртом · мм40——Номинал заполненной клетки. Пределы l не перенесены: источник содержит опечатку в строке16 и не подтверждён отдельный контрольный экземпляр.Первичный каталог DIN478, заполненные клетки матрицы
SРазмер квадрата под ключ · мм109,7810Принята именно каталожная геометрия с S17 уМ16 и S22 уМ20; не присвоена редакция2016.Первичный каталог DIN478, таблица геометрии
eГабарит по скруглённым углам · мм1312,313Каталожный e; не диагональ теоретического острого квадрата. Радиусы углов не назначены.Первичный каталог DIN478, таблица геометрии
kПолная высота головки с буртом · мм13——В источнике подписи min/max для k противоречат числам. Принят согласующийся номинал, численные пределы не назначены.Первичный каталог DIN478, таблица геометрии
k′Минимальная высота захвата ключом · мм—6,9—Первичный каталог DIN478, таблица геометрии
d_cДиаметр бурта · мм16,515,816,5Первичный каталог DIN478, таблица геометрии
cТолщина бурта · мм32,883,12Первичный каталог DIN478, таблица геометрии
d_sДиаметр гладкого стержня · мм109,7810Первичный каталог DIN478, таблица геометрии
d_aПредельный диаметр перехода · мм——11,2Первичный каталог DIN478, таблица геометрии
rРадиус под головкой · мм—0,4—Первичный каталог DIN478, таблица геометрии
xПредельный сбег · мм——3,8Первичный каталог DIN478, таблица геометрии
uНеполная резьба конца · мм——3Каталожный рисунок:u≤2P.Первичный каталог DIN478, таблица геометрии
RРадиусы углов квадрата · мм———Первичный каталог DIN478, таблица геометрии
αФаска головки · °———Первичный каталог DIN478, таблица геометрии
bДлина резьбовой части · мм26——Каталожный размер b; его допуск отдельно не установлен.Первичный каталог DIN478, заполненные клетки матрицы
l−bОт опоры до начала участка b · мм14——Справочная разность номиналов; не отдельный допуск.Первичный каталог DIN478, заполненные клетки матрицы
lsПрямая гладкая часть · мм———Первичный каталог DIN478, заполненные клетки матрицы
Отдать в изготовление

Как применяется

Опора через бурт и наружный квадрат

Квадрат служит для вращения ключом; бурт опирается на согласованную поверхность условной детали.

Опора через бурт · DIN 478 · проверенная каталожная геометрияПодвод винтаОтветные детали условные; посадку, нагрузку и момент рассчитывают отдельно.

Условные детали узла не входят в размерные таблицы винта.

Полный ряд принятой основы

DIN 478 · проверенная каталожная геометрия · Квадрат с буртом · отдельная каталожная основа — таблицы всего принятого ряда

Все заполненные клетки принятого каталогаМ5–М24,l10–180. Это собственная геометрия каталога; не нормативный ряд2016.

dPSРазмер квадрата под ключeГабарит по скруглённым угламkПолная высота головки с буртомk′Минимальная высота захвата ключомd_cДиаметр буртаcТолщина буртаd_sДиаметр гладкого стержняd_aПредельный диаметр переходаrРадиус под головкойxПредельный сбегuНеполная резьба концаRРадиусы углов квадратаαФаска головкиДлины l
50,85min 4,82; max 56,5min 5,92; max 6,57min —; max —≥ 3,4min 3,4; max —9,5min 8,92; max 9,52min 1,88; max 2,125min 4,82; max 5≤ 5,7min —; max 5,7≥ 0,25min 0,25; max —≤ 2min —; max 2≤ 1,6min —; max 1,6не установленоmin —; max —не установленоmin —; max —10; 16; 20; 25; 30
616min 5,82; max 68min 7,42; max 88min —; max —≥ 4,1min 4,1; max —10,5min 9,8; max 10,52min 1,88; max 2,126min 5,82; max 6≤ 6,8min —; max 6,8≥ 0,25min 0,25; max —≤ 2,5min —; max 2,5≤ 2min —; max 2не установленоmin —; max —не установленоmin —; max —10; 16; 20; 25; 30; 35; 40
81,258min 7,78; max 810min 9,42; max 1010min —; max —≥ 5,5min 5,5; max —13,5min 12,8; max 13,52min 1,88; max 2,128min 7,78; max 8≤ 9,2min —; max 9,2≥ 0,4min 0,4; max —≤ 3,2min —; max 3,2≤ 2,5min —; max 2,5не установленоmin —; max —не установленоmin —; max —16; 20; 25; 30; 35; 40; 45
101,510min 9,78; max 1013min 12,3; max 1313min —; max —≥ 6,9min 6,9; max —16,5min 15,8; max 16,53min 2,88; max 3,1210min 9,78; max 10≤ 11,2min —; max 11,2≥ 0,4min 0,4; max —≤ 3,8min —; max 3,8≤ 3min —; max 3не установленоmin —; max —не установленоmin —; max —20; 25; 30; 35; 40; 45; 50; 55; 60
121,7513min 12,73; max 1317min 16,3; max 1715min —; max —≥ 8,3min 8,3; max —19,5min 18,66; max 19,53min 2,88; max 3,1212min 11,73; max 12≤ 13,7min —; max 13,7≥ 0,6min 0,6; max —≤ 4,3min —; max 4,3≤ 3,5min —; max 3,5не установленоmin —; max —не установленоmin —; max —25; 30; 35; 40; 45; 50; 55; 60; 70; 80; 90
16217min 16,73; max 1722min 21,16; max 2220min —; max —≥ 11,1min 11,1; max —25min 24,16; max 254min 3,85; max 4,1516min 15,73; max 16≤ 17,7min —; max 17,7≥ 0,6min 0,6; max —≤ 5min —; max 5≤ 4min —; max 4не установленоmin —; max —не установленоmin —; max —30; 35; 40; 45; 50; 55; 60; 70; 80; 90; 100; 110; 120; 140
202,522min 21,67; max 2228min 27,16; max 2825min —; max —≥ 13,8min 13,8; max —31min 30; max 315min 4,85; max 5,1520min 19,67; max 20≤ 22,4min —; max 22,4≥ 0,8min 0,8; max —≤ 6,3min —; max 6,3≤ 5min —; max 5не установленоmin —; max —не установленоmin —; max —35; 40; 45; 50; 55; 60; 70; 80; 90; 100; 110; 120; 140; 160; 180
24324min 23,67; max 2432min 31; max 3228min —; max —≥ 15,2min 15,2; max —36min 35; max 366min 5,85; max 6,1524min 23,67; max 24≤ 26,4min —; max 26,4≥ 0,9min 0,9; max —≤ 7,5min —; max 7,5≤ 6min —; max 6не установленоmin —; max —не установленоmin —; max —35; 40; 45; 50; 55; 60; 70; 80; 90; 100; 110; 120; 140; 160; 180
Длины, пределы, ls и lg по каждой строке
d / PlminmaxИсполнение резьбыblslg
М5×0,810——Требует уточненияне установленоне установленоне установлено
М5×0,816——Требует уточненияне установленоне установленоне установлено
М5×0,820——Частичная16не установлено4
М5×0,825——Частичная16не установлено9
М5×0,830——Частичная16не установлено14
М6×110——Требует уточненияне установленоне установленоне установлено
М6×116——Требует уточненияне установленоне установленоне установлено
М6×120——Частичная18не установлено2
М6×125——Частичная18не установлено7
М6×130——Частичная18не установлено12
М6×135——Частичная18не установлено17
М6×140——Частичная18не установлено22
М8×1,2516——Требует уточненияне установленоне установленоне установлено
М8×1,2520——Требует уточненияне установленоне установленоне установлено
М8×1,2525——Частичная22не установлено3
М8×1,2530——Частичная22не установлено8
М8×1,2535——Частичная22не установлено13
М8×1,2540——Частичная22не установлено18
М8×1,2545——Частичная22не установлено23
М10×1,520——Требует уточненияне установленоне установленоне установлено
М10×1,525——Требует уточненияне установленоне установленоне установлено
М10×1,530——Частичная26не установлено4
М10×1,535——Частичная26не установлено9
М10×1,540——Частичная26не установлено14
М10×1,545——Частичная26не установлено19
М10×1,550——Частичная26не установлено24
М10×1,555——Частичная26не установлено29
М10×1,560——Частичная26не установлено34
М12×1,7525——Требует уточненияне установленоне установленоне установлено
М12×1,7530——Требует уточненияне установленоне установленоне установлено
М12×1,7535——Частичная30не установлено5
М12×1,7540——Частичная30не установлено10
М12×1,7545——Частичная30не установлено15
М12×1,7550——Частичная30не установлено20
М12×1,7555——Частичная30не установлено25
М12×1,7560——Частичная30не установлено30
М12×1,7570——Частичная30не установлено40
М12×1,7580——Частичная30не установлено50
М12×1,7590——Частичная30не установлено60
М16×230——Требует уточненияне установленоне установленоне установлено
М16×235——Требует уточненияне установленоне установленоне установлено
М16×240——Частичная38не установлено2
М16×245——Частичная38не установлено7
М16×250——Частичная38не установлено12
М16×255——Частичная38не установлено17
М16×260——Частичная38не установлено22
М16×270——Частичная38не установлено32
М16×280——Частичная38не установлено42
М16×290——Частичная38не установлено52
М16×2100——Частичная38не установлено62
М16×2110——Частичная38не установлено72
М16×2120——Частичная38не установлено82
М16×2140——Частичная44не установлено96
М20×2,535——Требует уточненияне установленоне установленоне установлено
М20×2,540——Требует уточненияне установленоне установленоне установлено
М20×2,545——Требует уточненияне установленоне установленоне установлено
М20×2,550——Частичная45не установлено5
М20×2,555——Частичная45не установлено10
М20×2,560——Частичная45не установлено15
М20×2,570——Частичная45не установлено25
М20×2,580——Частичная45не установлено35
М20×2,590——Частичная45не установлено45
М20×2,5100——Частичная45не установлено55
М20×2,5110——Частичная45не установлено65
М20×2,5120——Частичная45не установлено75
М20×2,5140——Частичная52не установлено88
М20×2,5160——Частичная52не установлено108
М20×2,5180——Частичная52не установлено128
М24×335——Требует уточненияне установленоне установленоне установлено
М24×340——Требует уточненияне установленоне установленоне установлено
М24×345——Требует уточненияне установленоне установленоне установлено
М24×350——Требует уточненияне установленоне установленоне установлено
М24×355——Частичная54не установлено1
М24×360——Частичная54не установлено6
М24×370——Частичная54не установлено16
М24×380——Частичная54не установлено26
М24×390——Частичная54не установлено36
М24×3100——Частичная54не установлено46
М24×3110——Частичная54не установлено56
М24×3120——Частичная54не установлено66
М24×3140——Частичная60не установлено80
М24×3160——Частичная60не установлено100
М24×3180——Частичная60не установлено120

* Непредпочтительный размер. Прочерк не является нулём.

Отдать в изготовление

Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».

Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.

Добавить в заявку

Сначала подготовьте и проверьте выбранное исполнение.

Документы и область проверки

DIN 478 · проверенная каталожная геометрия

Все заполненные клетки принятого каталогаМ5–М24,l10–180. Это собственная геометрия каталога; не нормативный ряд2016.

Класс точности каталожная основа; согласовать. Поле резьбы: Не назначено по каталожной таблице; согласовать.

Действующая DIN478:2016-08 подтверждена издателем. Полный текст2016 не прочитан; каталожные размеры не объявлены его нормативной таблицей. Численные пределы k в каталоге имеют переставленные подписи; до проверки контрольного экземпляра сохранён только номинал. Строка l16 содержит опечатку нижнего предела: численные допуски l не присвоены. Принятый каталог содержит S17 уМ16/S22 уМ20. Эти значения не смешаны с иными редакциями или текущим S16 из другого каталога. Квадратная головка и бурт — единое изделие. Это самостоятельная конструкция; данные DIN479/480 сюда не перенесены. Материал, свойства, покрытие, поле резьбы и момент согласуются отдельно. Увеличенная опора не доказывает допустимое давление.

Официальная запись документа: обозначение и статус

Ответные детали и отверстия условные; не входят в размерную таблицу.

Посадка, давление, сила, момент и вибростойкость не установлены по внешнему виду.
