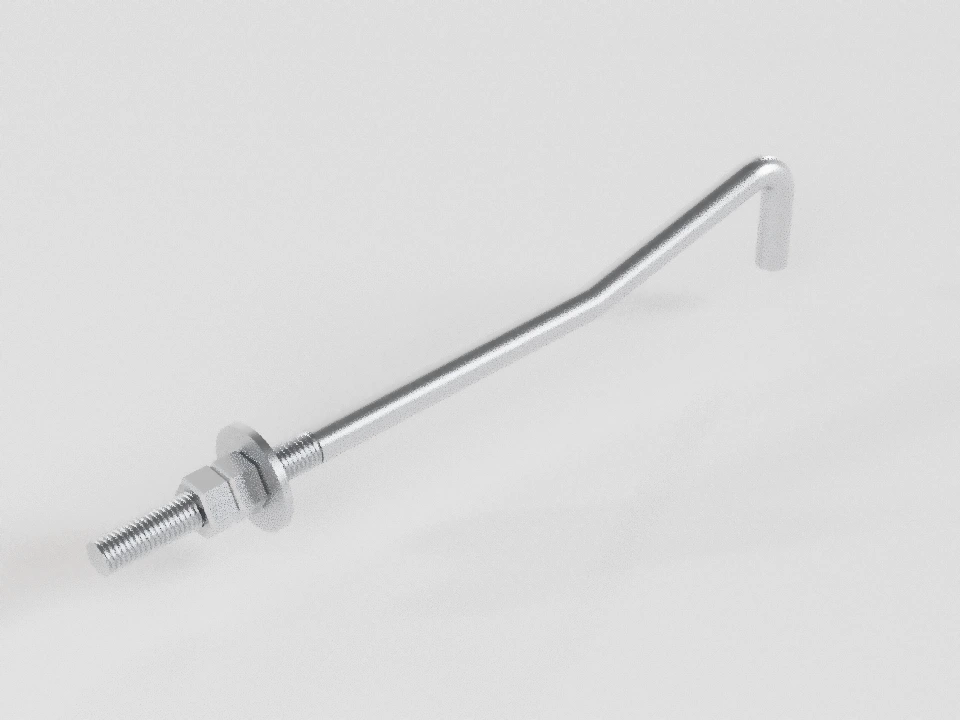

Пример: ГОСТ 24379.1-2012 · d 12×300 · исполнение 1.2

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Карточка стандарта / Фундаментные болты

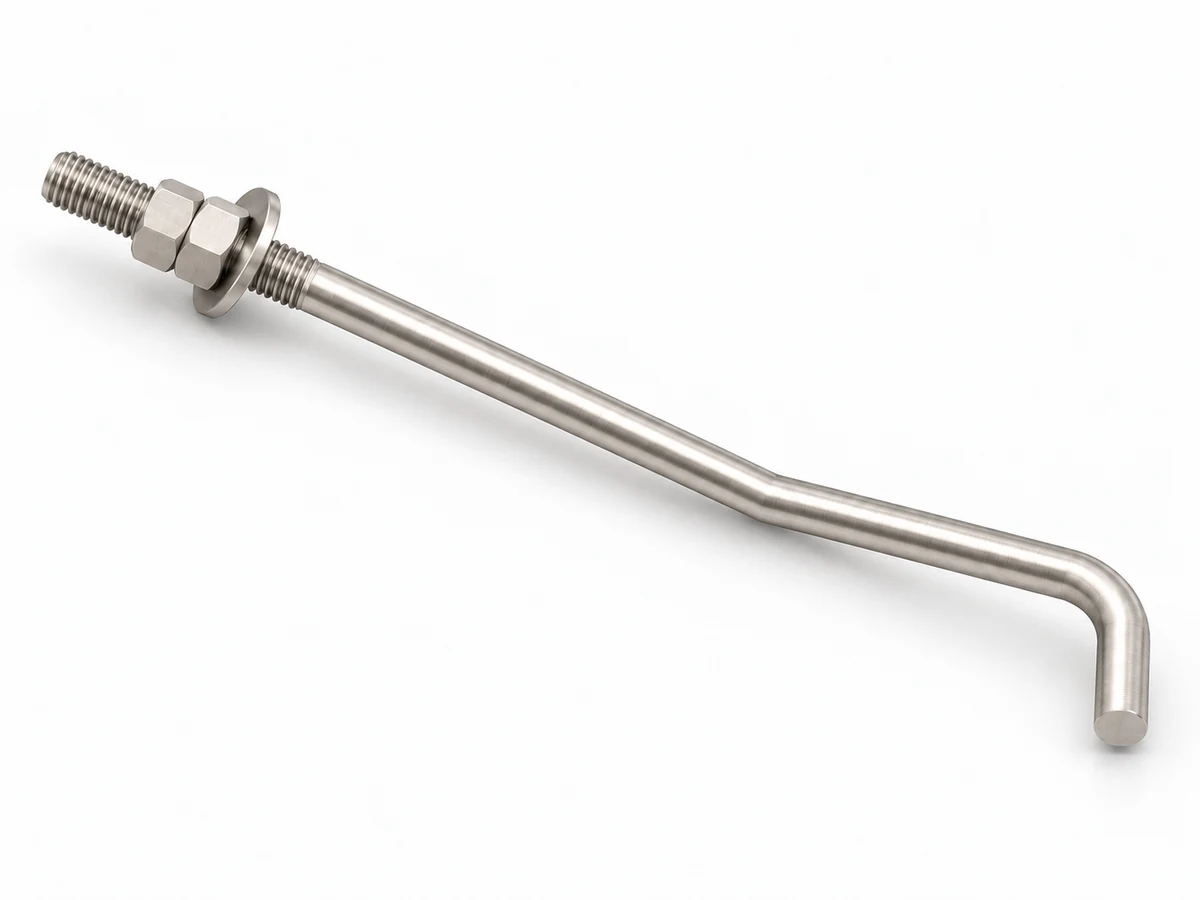

Изогнутые фундаментные болты ГОСТ 24379.1-2012

Изогнутая шпилька 1.1 или 1.2 с гайками и шайбой. Для 1.2 предусмотрены наклонный участок и обратный загиб.

ИсполнениеДиаметр d, ммL шпильки, ммМатериал как требованиеКатегория стали (по проекту)ШайбаПоставкаКоличество, шт.Покрытие как требование

Длины из списка — табличные для выбранной шпильки. Другие длины передаются по согласованию; для составных и съёмных болтов необходим рабочий чертёж.

Болт 1.2.М12×300.[сталь уточнить] ГОСТ 24379.1-2012

Предварительное задание · Табличная длина

Шаг резьбы комплектной шпильки P = 1,75 мм · основной (крупный)

Выберите шайбу по виду отверстия оборудования.
Марка стали и категория не заданы.

Шпильки: ГОСТ 24379.1, рисунок 2, таблица 2; мм
Размер	Значение	База / смысл	Поле
d	12	Диаметр резьбы	8g
P	1,75	Шаг резьбы	По рисунку
d₁	12	d₁ — гладкий стержень	Справочный, сортамент ГОСТ 2590
l0	80	l₀ — резьба верхнего конца	+IT17
l1	100	Осевая база излома до крайней образующей	±IT17/2
l2	50	От торца загнутого конца до нижней образующей	±IT17/2
l3	25	От исходной оси до нижней образующей	±IT17/2
r	8	Внутренний радиус 1.2	По рисунку

Обозначения допусков сохранены; численные предельные отклонения здесь не вычислены. Резьба 8g, фаски и сбеги — ГОСТ 10549. Резьба показана условно.

Расчёт длины развёртки

334,2469 мм Расчётный метод · по осевой линии

L готового изделия = 300 мм; ρ = 14 мм; угол дуги = 103,6352°. Наклонный участок: 13,6352°.

Lразв = Σs + Σ(ρ·|α|), α в радианах.

Участок	Метод	Длина, мм
s1	Прямой участок между торцом / касаниями	200
s2	Прямой участок между торцом / касаниями	78,924
arc	Дуга по осевой линии	25,3228
s3	Прямой участок между торцом / касаниями	30

В месте перехода прямого стержня в наклонный участок принят идеализированный излом оси: физический радиус источником не задан. Не нормативная методика производственной заготовки. Диаметр оси радиуса определяется по гладкому стержню d₁, не подменяется произвольным диаметром. l₀ входит в общую длину стержня. Пластическая деформация, резка и технологические поправки не учитываются.

Припуск пользователя, мм (необязательно)Развернуть ось

Выбранный состав поставки
Деталь	Кол.	Теоретическая масса одной, кг	Уточнение
Шпилька поз. 2	1	0,3	L=300 мм; Табличная длина уточнить
Шайба — вид отверстия не выбран	1	Уточняется	Нормальное отверстие; исполнение и точность согласуются 20 или С235
Гайка ГОСТ ISO 4032	2	Уточняется	P=1,75 мм; изменение 1, 2024 как у шпильки; категория 2 допускается

Масса выбранного состава: уточняется по рабочему чертежу. Партия: уточняется. Старые массы сборок из приложения А не пересчитаны автоматически на обновлённые гайки 2024 года.

Сварная анкерная арматура считается одной сборочной единицей; масса её деталей повторно к массе узла не прибавляется.

Размеры применимых гаек · Шайбы нормальных отверстий ГОСТ 11371-78

Предварительный производственный лист

Размерные ряды и состав конструкций

Исполнение 1.1 · М12, М16, М20, М24, М30, М36, М42, М48

Изогнутая шпилька 1.1 или 1.2 с гайками и шайбой. Для 1.2 предусмотрены наклонный участок и обратный загиб.

Шпильки поз. 1; 2 гайки; 1 шайба(ы). .

Рисунок 2 и таблица 2 — размеры шпильки, мм
d	P	ds	l0	l	R
12	1,75	12	80	40	12
16	2	16	90	50	16
20	2,5	20	100	60	20
24	3	24	110	75	24
30	3,5	30	120	90	30
36	4	36	130	110	36
42	4,5	42	140	125	42
48	5	48	150	150	48

Табличные длины / теоретические массы основной шпильки; приложение Б
d, мм	L, мм	Масса, кг
12	300	0,3
12	400	0,39
12	500	0,47
12	600	0,56
12	710	0,66
12	800	0,74
12	900	0,83
12	1 000	0,92
16	300	0,54
16	400	0,7
16	500	0,85
16	600	1,01
16	710	1,19
16	800	1,33
16	900	1,48
16	1 000	1,65
16	1 120	1,8
16	1 250	2,05
20	400	1,12
20	500	1,37
20	600	1,61
20	710	1,89
20	800	2,11
20	900	2,35
20	1 000	2,6
20	1 120	2,9
20	1 250	3,23
20	1 320	3,4
20	1 400	3,59
24	500	2,02
24	600	2,38
24	710	2,77
24	800	3,09
24	900	3,44
24	1 000	3,8
24	1 120	4,23
24	1 250	4,7
24	1 320	4,95
24	1 400	5,22
24	1 500	5,57
24	1 600	5,93
24	1 700	6,28
30	600	3,77
30	710	4,38
30	800	4,88
30	900	5,44
30	1 000	5,99
30	1 120	6,65
30	1 250	7,37
30	1 320	7,75
30	1 400	8,21
30	1 500	8,76
30	1 600	9,32
30	1 700	9,87
30	1 800	10,43
30	1 900	10,96
30	2 000	11,54
36	710	6,43
36	800	7,15
36	900	7,95
36	1 000	8,74
36	1 120	9,69
36	1 250	10,72
36	1 320	11,27
36	1 400	11,94
36	1 500	12,74
36	1 600	13,54
36	1 700	14,34
36	1 800	15,13
36	1 900	15,93
36	2 000	16,73
36	2 120	17,69
36	2 240	18,64
36	2 300	19,13
42	800	9,95
42	900	11,03
42	1 000	12,12
42	1 120	13,43
42	1 250	14,35
42	1 320	15,61
42	1 400	16,47
42	1 500	17,56
42	1 600	18,64
42	1 700	19,73
42	1 800	20,82
42	1 900	21,9
42	2 000	22,99
42	2 120	24,3
42	2 240	25,61
42	2 300	26,25
42	2 360	26,9
42	2 500	28,43
48	900	14,76
48	1 000	16,18
48	1 120	17,63
48	1 250	19,73
48	1 320	20,72
48	1 400	21,36
48	1 500	23,28
48	1 600	24,7
48	1 700	26,12
48	1 800	27,54
48	1 900	28,96
48	2 000	30,38
48	2 120	32,08
48	2 240	33,79
48	2 300	34,64
48	2 360	35,45
48	2 500	37,48
48	2 650	38,61
48	2 800	41,71

Исполнение 1.2 · М12, М16, М20, М24, М30, М36, М42, М48

Изогнутая шпилька 1.1 или 1.2 с гайками и шайбой. Для 1.2 предусмотрены наклонный участок и обратный загиб.

Шпильки поз. 2; 2 гайки; 1 шайба(ы). .

Рисунок 2 и таблица 2 — размеры шпильки, мм
d	P	ds	l0	l1	l2	l3	r
12	1,75	12	80	100	50	25	8
16	2	16	90	130	60	30	10
20	2,5	20	100	160	80	40	10
24	3	24	110	200	100	50	20
30	3,5	30	120	250	120	60	20
36	4	36	130	300	140	70	30
42	4,5	42	140	350	170	85	30
48	5	48	150	400	200	100	40

Табличные длины / теоретические массы основной шпильки; приложение Б
d, мм	L, мм	Масса, кг
12	300	0,3
12	400	0,39
12	500	0,47
12	600	0,56
12	710	0,66
12	800	0,74
12	900	0,83
12	1 000	0,92
16	300	0,54
16	400	0,7
16	500	0,85
16	600	1,01
16	710	1,19
16	800	1,33
16	900	1,48
16	1 000	1,65
16	1 120	1,8
16	1 250	2,05
20	400	1,12
20	500	1,37
20	600	1,61
20	710	1,89
20	800	2,11
20	900	2,35
20	1 000	2,6
20	1 120	2,9
20	1 250	3,23
20	1 320	3,4
20	1 400	3,59
24	500	2,02
24	600	2,38
24	710	2,77
24	800	3,09
24	900	3,44
24	1 000	3,8
24	1 120	4,23
24	1 250	4,7
24	1 320	4,95
24	1 400	5,22
24	1 500	5,57
24	1 600	5,93
24	1 700	6,28
30	600	3,77
30	710	4,38
30	800	4,88
30	900	5,44
30	1 000	5,99
30	1 120	6,65
30	1 250	7,37
30	1 320	7,75
30	1 400	8,21
30	1 500	8,76
30	1 600	9,32
30	1 700	9,87
30	1 800	10,43
30	1 900	10,96
30	2 000	11,54
36	710	6,43
36	800	7,15
36	900	7,95
36	1 000	8,74
36	1 120	9,69
36	1 250	10,72
36	1 320	11,27
36	1 400	11,94
36	1 500	12,74
36	1 600	13,54
36	1 700	14,34
36	1 800	15,13
36	1 900	15,93
36	2 000	16,73
36	2 120	17,69
36	2 240	18,64
36	2 300	19,13
42	800	9,95
42	900	11,03
42	1 000	12,12
42	1 120	13,43
42	1 250	14,35
42	1 320	15,61
42	1 400	16,47
42	1 500	17,56
42	1 600	18,64
42	1 700	19,73
42	1 800	20,82
42	1 900	21,9
42	2 000	22,99
42	2 120	24,3
42	2 240	25,61
42	2 300	26,25
42	2 360	26,9
42	2 500	28,43
48	900	14,76
48	1 000	16,18
48	1 120	17,63
48	1 250	19,73
48	1 320	20,72
48	1 400	21,36
48	1 500	23,28
48	1 600	24,7
48	1 700	26,12
48	1 800	27,54
48	1 900	28,96
48	2 000	30,38
48	2 120	32,08
48	2 240	33,79
48	2 300	34,64
48	2 360	35,45
48	2 500	37,48
48	2 650	38,61
48	2 800	41,71

Шайба поз. 17 · полная таблица 16

ГОСТ 24379.1-2012; мм, масса в кг; спорные печатные строки не исправлены
d	d0	D	S	runout	mass
12	13	36	3	0,5	0,021
16	17	42	4	0,6	0,036
20	21	45	8	0,6	0,076
24	25	55	8	0,6	0,12
30	32	80	10	0,7	0,33
36	38	90	10	0,7	0,41
42	44	95	14	0,7	0,61
48	50	105	14	0,7	0,74
56	60	115	16	0,8	0,95
64	68	130	16	0,8	1,21
72	76	140	18	0,8	1,53
80	85	160	20	0,9	2,27
90	95	180	20	0,9	2,88
100	105	190	22	0,9	3,4
110	115	200	22	0,9	3,63
125	130	240	25	1	6,3
140	145	270	25	1	7,99

Материалы и комплектность — ГОСТ 24379.0-2012, изменение 1

Ст3кп категории 2 — только конструктивные болты. Ст3пс/Ст3сп категории 4 — до М24 включительно в разрешённых климатических условиях. Сталь 20 — без категории в указанной стандартом области. 09Г2С и 10Г2С1 категории 6 — с ограничениями по климату и диаметру; для меньших диаметров в умеренной области требуется технико-экономическое обоснование. Выбор марки здесь является требованием, а не подтверждением применимости.

Гайки и муфты — марка стали шпильки; категория 2 допускается. Шайбы и заглушки — сталь 20 или С235. Втулки — Ст3кп2, трубы и цанги — сталь группы В. Плита 2.3 — СЧ15; литая плита арматуры 4.2 — сталь 25Л, группа III.

В комплектности ссылки ГОСТ 5915 заменены на ГОСТ ISO 4032 / ГОСТ ISO 8673 изменением 1 (РФ с 01.02.2024). Здесь для подтверждённого крупного шага до М48 применяется ГОСТ ISO 4032. Ссылки на ГОСТ 10605 сохранены. Поправка ИУС 9-2024 уточняет реквизиты принятия изменения.

Масса шайбы М16 по таблице 16 — 0,036 кг (ИУС 2-2026). Поле резьбы шпильки 8g, муфты и резьбовой арматуры 7H. Сварной узел не является эксплуатационно разборным.

Согласование поставки

Исполнение для вашей задачи

Материал, покрытие, исполнение и условия нагрузки согласуются по документации заказа.

Комплект и возможность изготовления согласуются по заявке. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.

Подтверждённые исполнения поставки

Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.

Статус документа

Применение стандарта в РФ

Статус документа в фонде: Не проверен.

Статус документа в фонде и применимость в РФ отдельно не подтверждены; геометрия и каталоговый набор имеют собственное происхождение.

Проверка источника статуса: не выполнена.

Документы и проверка данных

Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.

Источники опубликованных данных

ГОСТ 24379.1-2012. Полный текст с поправками; размеры и состав деталей Рисунки 1–16, таблицы 1–16, приложения А–Г; ИУС 2-2026 Проверено: 2026-10-15
ГОСТ 24379.0-2012. Технические условия с изменением 1 и поправкой Разделы 5–7; изменение 1, РФ 01.02.2024; поправка ИУС 9-2024 Проверено: 2026-10-15

Что ещё требует проверки

Соответствие партии, рабочий чертёж и расчёт установки требуют подтверждения.
Численные отклонения общих полей IT и резьбы здесь не расшифрованы; сохраняются обозначения источника.
