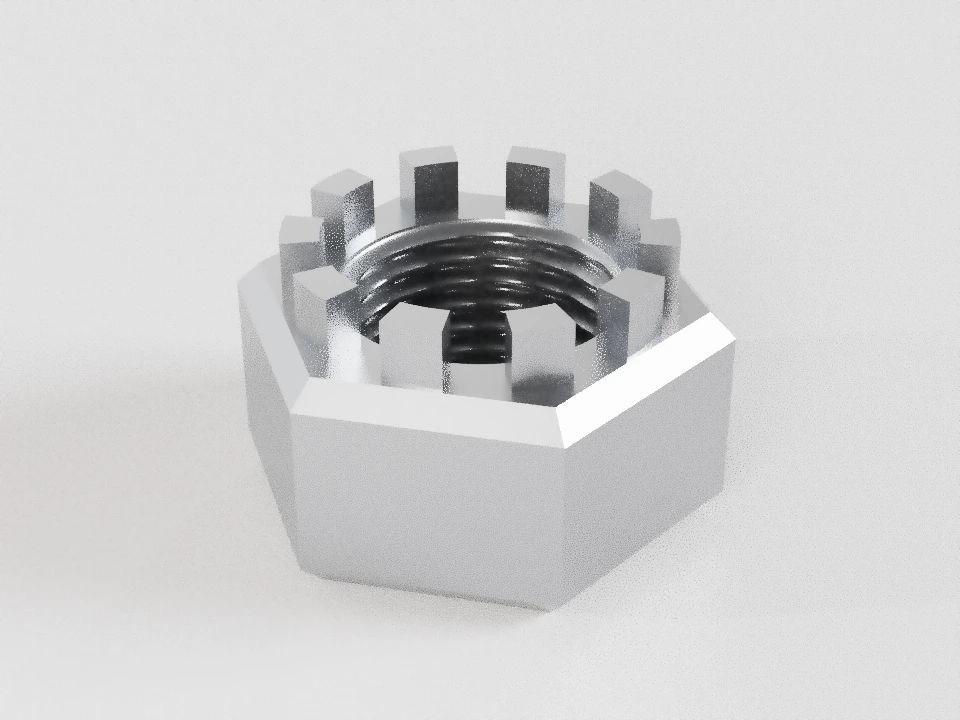

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

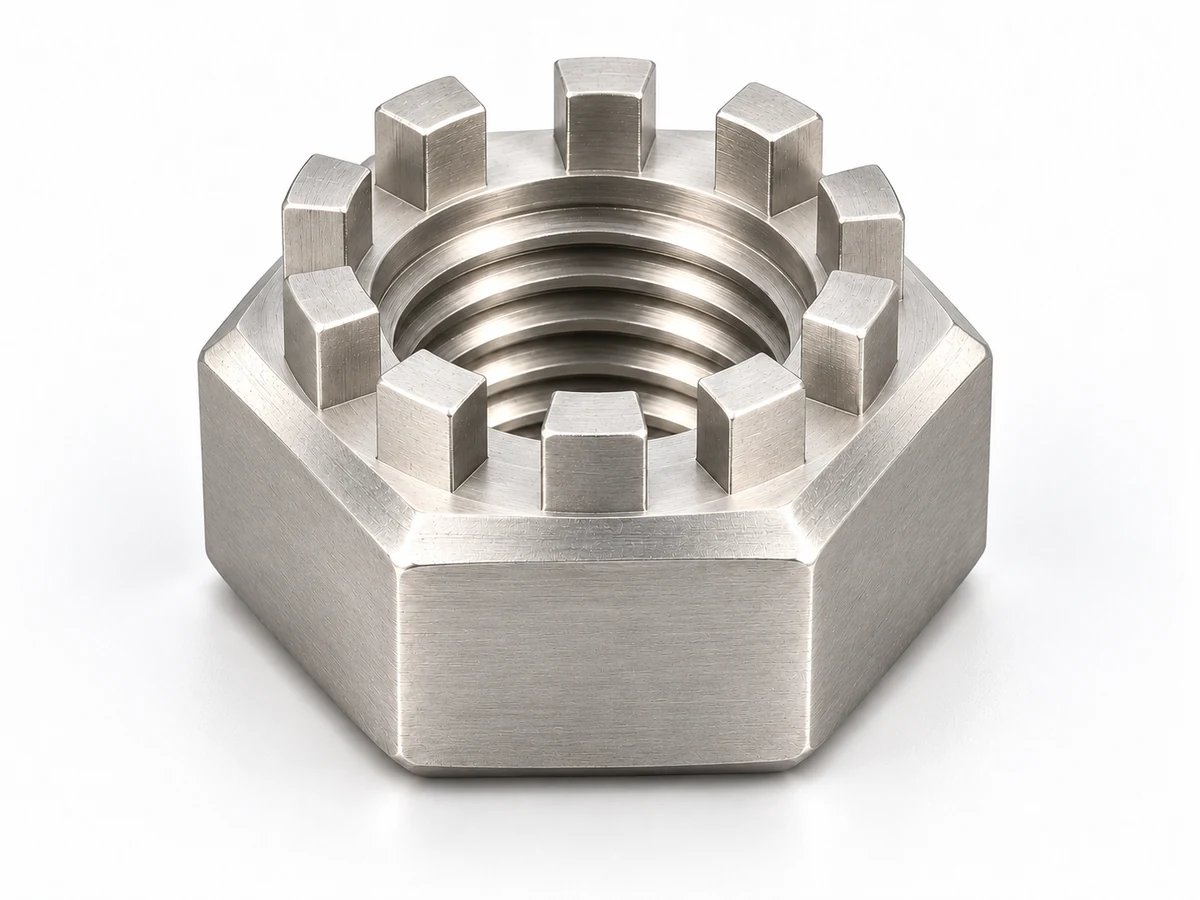

ГОСТ 10606-72 — Гайки корончатые свыше 48 мм
Гайки корончатые свыше 48 мм. Размеры и предусмотренные шаги приведены по собственным таблицам выбранного документа.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М56×5,5 (S85) ГОСТ 10606-72
Гайка М56×5,5 (S85) ГОСТ 10606-72
- Рекомендованный шплинт по таблице: 10×90 ГОСТ 397. Проверить отверстие болта и положение прорезей в сборке.
- Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
- Размерный ряд по ГОСТ 10606-72.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 56 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Шаг резьбы | 5,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Размер под ключ | 85 | h15 | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Полная высота | 57 | h15 | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Размер между углами | — | — | 94,5 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Диаметр опорной поверхности | — | — | 79,4 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| От опоры до основания прорези | 45 | h15 | — | — | мм | Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Наружный диаметр коронки | 75 | h15 | — | — | мм | Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Внутренний диаметр коронки | 60 | H16 | — | — | мм | Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Число прорезей | 10 | — | — | — | шт. | Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Ширина прорези | 12 | H14 | — | — | мм | Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Включённый угол входной фаски | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Внутренний диаметр резьбы | 50,046 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 52,428 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 56 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Резьба | — | — | — | 6,3 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10606-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
Применение
Механическое стопорение шплинтом
Прорези совмещают с отверстием сопрягаемого стержня; шплинт препятствует повороту.
Диаметр шплинта и положение отверстия проверяют по конкретному узлу. Порядок доводки затяжки здесь не назначается.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 10606-72 · точность В
Издание с изменениями № 1, 2
| d | Основной (крупный) P | Мелкие P | S | h | e | dᵥ | m | D₂ | D₁ коронки | z (шт.) | n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| (52) | 5 | 3 | 80 | 54 | ≥ 89 | ≥ 74,9 | 42 | 70 | 55 | 10 | 10 |
| 56 | 5,5 | 4 | 85 | 57 | ≥ 94,5 | ≥ 79,4 | 45 | 75 | 60 | 10 | 12 |
| 64 | 6 | 4 | 95 | 66 | ≥ 105,8 | ≥ 88,9 | 51 | 85 | 70 | 10 | 12 |
| 72 | — | 6, 4 | 105 | 73 | ≥ 117,1 | ≥ 98,4 | 58 | 95 | 75 | 10 | 12 |
| (76) | — | 6, 4 | 110 | 76 | ≥ 122,7 | ≥ 103,2 | 61 | 100 | 80 | 10 | 12 |
| 80 | — | 6, 4 | 115 | 79 | ≥ 128,4 | ≥ 107,9 | 64 | 105 | 85 | 10 | 12 |
| 90 | — | 6, 4 | 130 | 92 | ≥ 145,1 | ≥ 122 | 72 | 120 | 95 | 10 | 14 |
| 100 | — | 6, 4 | 145 | 100 | ≥ 162 | ≥ 136,2 | 80 | 135 | 105 | 10 | 14 |
| 110 | — | 6, 4 | 155 | 108 | ≥ 173,3 | ≥ 145,7 | 88 | 140 | 115 | 10 | 14 |
| 125 | — | 6, 4 | 180 | 124 | ≥ 201,6 | ≥ 169,5 | 100 | 160 | 130 | 10 | 14 |
| 140 | — | 6, 4 | 200 | 136 | ≥ 223,8 | ≥ 188,2 | 112 | 180 | 145 | 10 | 18 |
| 160 | — | 6, 4 | 225 | 152 | ≥ 252,1 | ≥ 212 | 128 | 200 | 165 | 10 | 18 |
Выбрать строку ГОСТ 10606-72
- S
- Размер под ключ.
- h
- Полная высота.
- e
- Размер между углами.
- dᵥ
- Диаметр опорной поверхности.
- m
- От опоры до основания прорези.
- D₂
- Наружный диаметр коронки.
- D₁ коронки
- Внутренний диаметр коронки.
- z
- Число прорезей.
- n
- Ширина прорези.
Исполнения
- Корончатая гайка
| d | Шплинт: исполнение 1 | Шплинт: исполнение 2 |
|---|---|---|
| 52 | 8×90 | — |
| 56 | 10×90 | — |
| 64 | 10×100 | — |
| 72 | 10×100 | — |
| 76 | 10×125 | — |
| 80 | 13×140 | — |
| 90 | 13×160 | — |
| 100 | 13×160 | — |
| 110 | 13×160 | — |
| 125 | 16×180 | — |
| 140 | 16×200 | — |
| 160 | 16×220 | — |
Требования и конструкция
- Материал, группа механических свойств и покрытие указываются отдельно; геометрия не подтверждает возможность поставки.
- Ряд М52–М160; М52 и М76 в скобках. Основной (крупный) шаг только для М52–М64, далее мелкие 6 и 4 мм.
- Предельные отклонения сохранены как поля из таблицы; неподтверждённый числовой пересчёт не подставлен. Технические требования — ГОСТ 18126-94.
- Поле 6H встречается в примерах обозначения; оно не назначается автоматически всем размерам и материалам. Уточнить поле по техническим требованиям.
Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 15…30 | ° |
| β | Включённый угол входной фаски | 90…120 | ° |
| Ra | Резьба | 6,3 | мкм |
| Ra | Опора | 6,3 | мкм |
| Ra | Прочие поверхности | 12,5 | мкм |
Источник размеров: ГОСТ 10606-72, Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
