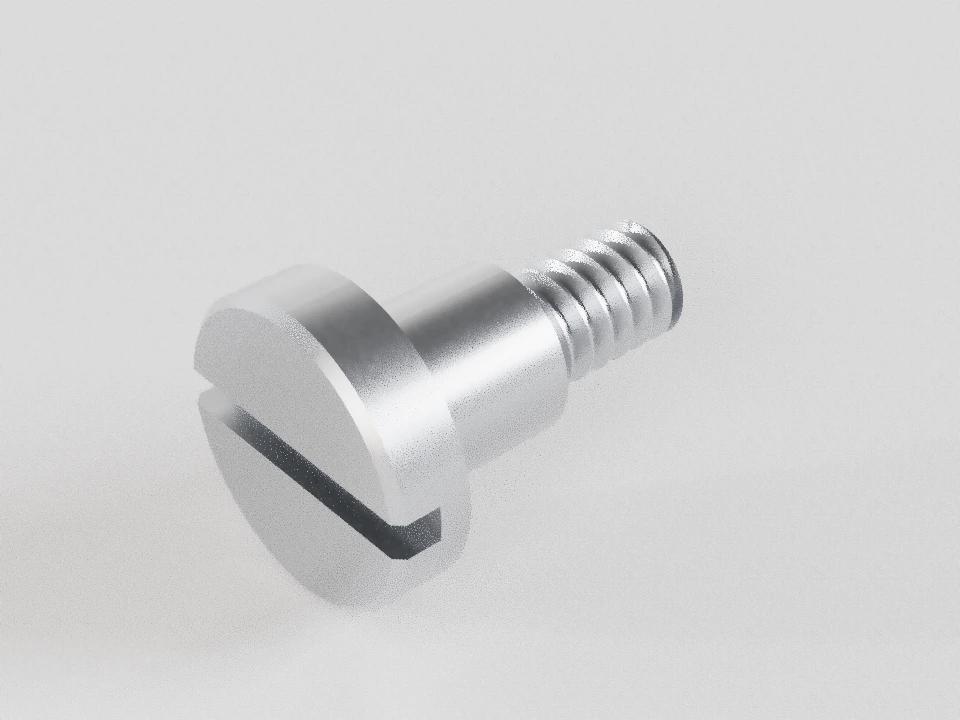

Пример: DIN 923 · М1.4×2 · исполнение shoulder — предметная 3D-модель
Пример: DIN 923 · М1.4×2 · исполнение shoulder

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Винты · размеры и применение

DIN 923

Ступенчатые винты с прямым шлицем

Выберите документ и размер. Подготовьте лист для согласования изготовления или добавьте выбранное исполнение в заявку.

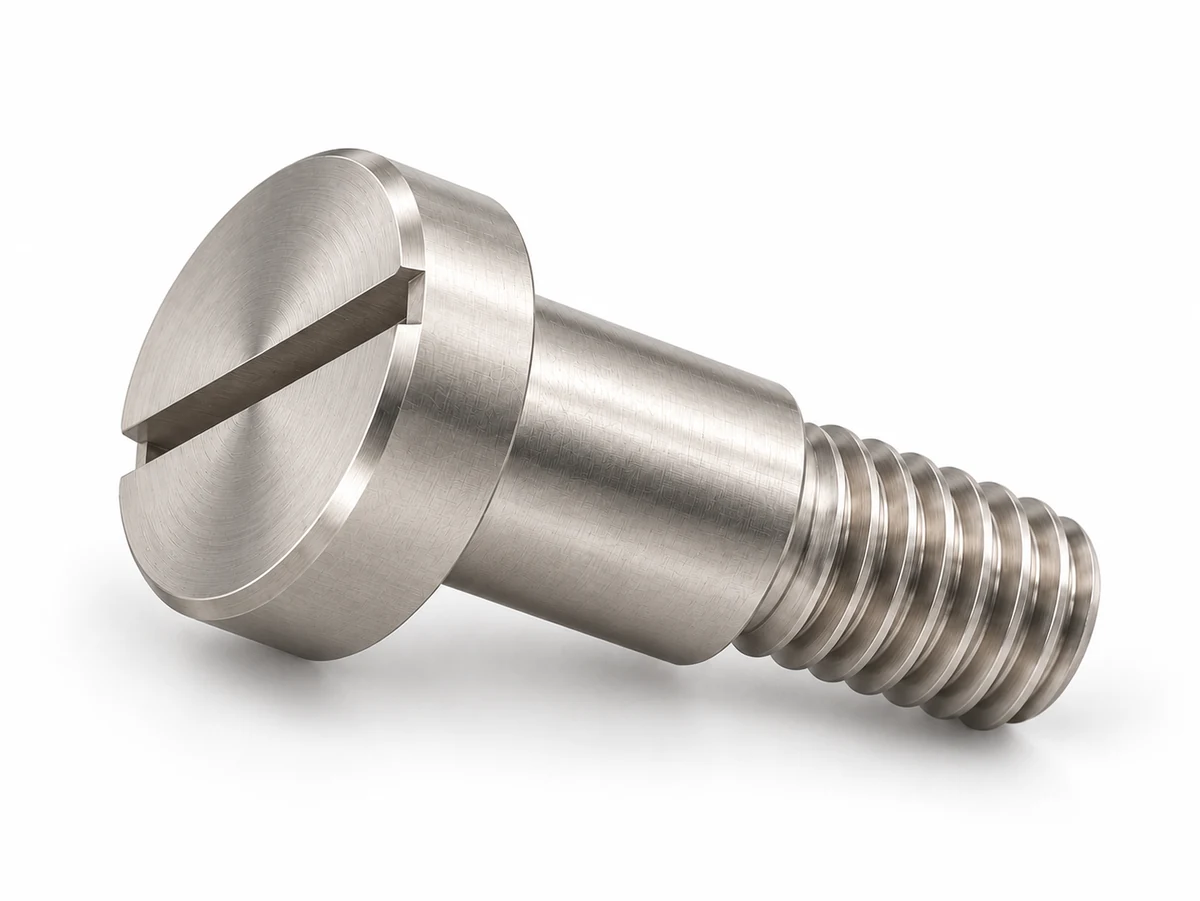

DIN 923 — предметная иллюстрация
DIN 923Предметная иллюстрация

Размер и исполнение

Исходный пример; таблицы доступны без JavaScript.

DIN 923:2012-06 · М1,4×0,3 · lₛ=2 мм · Ступень и резьбовой конец · F · 6g

lₛ — длина гладкой ступени от опоры под головкой до уступа. bₑ — отдельная длина резьбового конца с проточкой; k — высота головки. dₛ — диаметр ступени, не длина. От опоры до конца: lₛ+bₑ.

Основной (крупный) шаг P=0,3 мм. Резьбовой конец bₑ начинается после гладкой ступени и включает проточку DIN 76-A. Длина полного профиля резьбы отдельно не установлена.

Ступень и отдельная резьбовая цапфа · DIN 923:2012-06k 0,9lₛ 2bₑ 2,2dₖ 3,5dₛ 2d 1,4lₛ+bₑ 4,2 · поле суммарной длины js15lₛ — только ступень; bₑ включает проточку и неполный конец.
Торец головки с прямым шлицем · DIN 923:2012-06n 0,36…0,5dₖ 3,5t 0,45…0,6 · k 0,9
Продольное сечение ступенчатого винта · DIN 923:2012-06k 0,9lₛ 2bₑ 2,2dₖ 3,5dₛ 2d 1,4lₛ+bₑ 4,2 · поле суммарной длины js15lₛ — только ступень; bₑ включает проточку и неполный конец.
Уступ и проточка перед резьбовой цапфой · DIN 923:2012-06dₛ 2d 1,4Проточка DIN 76-A показана условно, без выдуманных размеров.bₑ включает проточку; полный профиль резьбы короче bₑ.u ≤ 0,45

Выберите размер на схеме или в таблице для подсветки и пояснения.

ПараметрНоминалМинимумМаксимумОснование и пояснение
dНоминальный диаметр · мм1,4——DIN 923:2012-06, таблица 1
PШаг резьбы · мм0,3——DIN 923:2012-06, таблица 1
lₛДлина гладкой ступени · мм22,062,1От опоры под головкой до уступа. Положительные отклонения таблицы 1; резьбовой конец bₑ не входит.DIN 923:2012-06, таблица 1, коммерческие границы ступени
dₖДиаметр головки · мм3,53,323,5DIN 923:2012-06, рисунок 1 / таблица 1
kВысота головки · мм0,90,781,02DIN 923:2012-06, рисунок 1 / таблица 1
dₛДиаметр гладкой ступени · мм21,9752DIN 923:2012-06, рисунок 1 / таблица 1
bₑДлина резьбового конца с проточкой · мм2,2——От уступа до торца, включая проточку DIN 76-A и неполный профиль u. Отдельный численный допуск bₑ не задан; js15 относится к сумме lₛ+bₑ.DIN 923:2012-06, рисунок 1 / таблица 1
n₀Базовая ширина шлица · мм0,3——DIN 923:2012-06, рисунок 1 / таблица 1
nПредельная ширина шлица · мм—0,360,5DIN 923:2012-06, рисунок 1 / таблица 1
tГлубина шлица · мм—0,450,6DIN 923:2012-06, рисунок 1 / таблица 1
rРадиус под головкой · мм——0,1DIN 923:2012-06, рисунок 1 / таблица 1
vПриблизительная фаска головки · мм≈ 0,25——45°; верхнюю кромку допускается скруглять по выбору изготовителя.DIN 923:2012-06, рисунок 1 / таблица 1
αУгол фаски головки · °45——DIN 923:2012-06, рисунок 1 / таблица 1
uНеполный профиль конца · мм——0,45Рисунок 1: u≤1,5P.DIN 923:2012-06, рисунок 1 / таблица 1
fШирина проточки DIN 76-A · мм———Тип проточки указан на рисунке 1; размеры ссылочного DIN 76-1 здесь не установлены.DIN 923:2012-06, рисунок 1 / таблица 1
r₁Радиус проточки · мм———DIN 923:2012-06, рисунок 1 / таблица 1
Rz yШероховатость гладкой ступени · мкм——6,3Обозначение y рисунка 1.DIN 923:2012-06, рисунок 1 / таблица 1
Rz zШероховатость остальных поверхностей · мкм——16Обозначение z рисунка 1.DIN 923:2012-06, рисунок 1 / таблица 1
lₛДлина гладкой ступени · мм22,062,1От опоры под головкой до уступа. Положительные отклонения таблицы 1; резьбовой конец bₑ не входит.DIN 923:2012-06, таблица 1, коммерческие границы ступени
lₛ+bₑДлина от опоры до конца · мм4,2——Сумма номиналов. Таблица 1, сноска b: поле js15 относится к суммарной длине. Численные границы js15 не установлены; не суммировать допуски lₛ и выдуманного bₑ.DIN 923:2012-06, таблица 1, коммерческие границы ступени
Отдать в изготовление

Как применяется

Гладкая ступень в условном сопряжении

Ступень размещается в отверстии подвижной детали; резьбовая цапфа закрепляется в отдельном корпусе. Это схема принципа, без назначения посадки или нагрузки.

Гладкая ступень и отдельный резьбовой корпус · DIN 923:2012-06Подвод ступени к отверстиюПосадка и нагрузки не назначены. Невыпадаемость не подтверждена.

Условные детали узла не входят в размерные таблицы винта.

Полный ряд принятой основы

DIN 923:2012-06 · Ступень и резьбовой конец · F · 6g — таблицы всего принятого ряда

Все клетки между ступенчатыми границами таблицы 1: М1,4–М10 с собственным рядом lₛ каждого диаметра. Длины свыше 25 мм только по отдельному соглашению, в ряд не добавлены.

dPdₖДиаметр головкиkВысота головкиdₛДиаметр гладкой ступениbₑДлина резьбового конца с проточкойn₀Базовая ширина шлицаnПредельная ширина шлицаtГлубина шлицаrРадиус под головкойvПриблизительная фаска головкиαУгол фаски головкиuНеполный профиль концаfШирина проточки DIN 76-Ar₁Радиус проточкиRz yШероховатость гладкой ступениRz zШероховатость остальных поверхностейДлины lₛ
1,40,33,5min 3,32; max 3,50,9min 0,78; max 1,022min 1,975; max 22,2min —; max —0,3min —; max —0,36…0,5min 0,36; max 0,50,45…0,6min 0,45; max 0,6≤ 0,1min —; max 0,1≈ 0,25min —; max —45min —; max —≤ 0,45min —; max 0,45не установленоmin —; max —не установленоmin —; max —≤ 6,3min —; max 6,3≤ 16min —; max 160,5; 0,6; 0,8; 1; 1,2; 1,4; 1,5; 1,6; 1,8; 2; 2,5; 3; 3,5 *; 4
Длины, пределы, ls и lg по каждой строке
d / PlₛminmaxИсполнение резьбыbₑlslₛ+bₑ
М1,4×0,30,50,560,6Ступень и резьбовой конец2,20,52,7
М1,4×0,30,60,660,7Ступень и резьбовой конец2,20,62,8
М1,4×0,30,80,860,9Ступень и резьбовой конец2,20,83
М1,4×0,311,061,1Ступень и резьбовой конец2,213,2
М1,4×0,31,21,261,3Ступень и резьбовой конец2,21,23,4
М1,4×0,31,41,461,5Ступень и резьбовой конец2,21,43,6
М1,4×0,31,51,561,6Ступень и резьбовой конец2,21,53,7
М1,4×0,31,61,661,7Ступень и резьбовой конец2,21,63,8
М1,4×0,31,81,861,9Ступень и резьбовой конец2,21,84
М1,4×0,322,062,1Ступень и резьбовой конец2,224,2
М1,4×0,32,52,562,6Ступень и резьбовой конец2,22,54,7
М1,4×0,333,063,1Ступень и резьбовой конец2,235,2
М1,4×0,33,53,573,65Ступень и резьбовой конец2,23,55,7
М1,4×0,344,074,15Ступень и резьбовой конец2,246,2

* Непредпочтительный размер. Прочерк не является нулём.

DIN 923:2012-06 · Ступень и резьбовой конец · A · 6g — таблицы всего принятого ряда

Все клетки между ступенчатыми границами таблицы 1: М1,4–М10 с собственным рядом lₛ каждого диаметра. Длины свыше 25 мм только по отдельному соглашению, в ряд не добавлены.

dPdₖДиаметр головкиkВысота головкиdₛДиаметр гладкой ступениbₑДлина резьбового конца с проточкойn₀Базовая ширина шлицаnПредельная ширина шлицаtГлубина шлицаrРадиус под головкойvПриблизительная фаска головкиαУгол фаски головкиuНеполный профиль концаfШирина проточки DIN 76-Ar₁Радиус проточкиRz yШероховатость гладкой ступениRz zШероховатость остальных поверхностейДлины lₛ
1,60,354min 3,82; max 41min 0,88; max 1,122,5min 2,475; max 2,52,5min —; max —0,4min —; max —0,46…0,6min 0,46; max 0,60,5…0,7min 0,5; max 0,7≤ 0,1min —; max 0,1≈ 0,25min —; max —45min —; max —≤ 0,525min —; max 0,525не установленоmin —; max —не установленоmin —; max —≤ 6,3min —; max 6,3≤ 16min —; max 160,8; 1; 1,2; 1,4; 1,5; 1,6; 1,8; 2; 2,5; 3; 3,5 *; 4; 4,5 *; 5
20,44,5min 4,32; max 4,51,2min 1,08; max 1,322,8min 2,775; max 2,83min —; max —0,5min —; max —0,56…0,7min 0,56; max 0,70,6…0,8min 0,6; max 0,8≤ 0,1min —; max 0,1≈ 0,3min —; max —45min —; max —≤ 0,6min —; max 0,6не установленоmin —; max —не установленоmin —; max —≤ 6,3min —; max 6,3≤ 16min —; max 161; 1,2; 1,4; 1,5; 1,6; 1,8; 2; 2,5; 3; 3,5 *; 4; 4,5 *; 5; 6
2,50,456min 5,82; max 61,5min 1,38; max 1,623,5min 3,47; max 3,53,5min —; max —0,6min —; max —0,66…0,8min 0,66; max 0,80,75…0,95min 0,75; max 0,95≤ 0,1min —; max 0,1≈ 0,4min —; max —45min —; max —≤ 0,675min —; max 0,675не установленоmin —; max —не установленоmin —; max —≤ 6,3min —; max 6,3≤ 16min —; max 161,2; 1,4; 1,5; 1,6; 1,8; 2; 2,5; 3; 3,5 *; 4; 4,5 *; 5; 6; 8 *
30,57min 6,78; max 71,8min 1,68; max 1,924min 3,97; max 44,5min —; max —0,8min —; max —0,86…1min 0,86; max 10,9…1,15min 0,9; max 1,15≤ 0,1min —; max 0,1≈ 0,45min —; max —45min —; max —≤ 0,75min —; max 0,75не установленоmin —; max —не установленоmin —; max —≤ 6,3min —; max 6,3≤ 16min —; max 161,4; 1,5; 1,6; 1,8; 2; 2,5; 3; 3,5 *; 4; 4,5 *; 5; 6; 8 *; 10
40,78,5min 8,28; max 8,52,4min 2,28; max 2,525,5min 5,47; max 5,56min —; max —1min —; max —1,06…1,2min 1,06; max 1,21,2…1,5min 1,2; max 1,5≤ 0,2min —; max 0,2≈ 0,6min —; max —45min —; max —≤ 1,05min —; max 1,05не установленоmin —; max —не установленоmin —; max —≤ 16min —; max 16≤ 25min —; max 252; 2,5; 3; 3,5 *; 4; 4,5 *; 5; 6; 8 *; 10; 12 *
50,811min 10,73; max 112,7min 2,58; max 2,827min 6,964; max 77min —; max —1,2min —; max —1,26…1,51min 1,26; max 1,511,3…1,6min 1,3; max 1,6≤ 0,2min —; max 0,2≈ 0,7min —; max —45min —; max —≤ 1,2min —; max 1,2не установленоmin —; max —не установленоmin —; max —≤ 16min —; max 16≤ 25min —; max 252,5; 3; 3,5 *; 4; 4,5 *; 5; 6; 8 *; 10; 12 *; 16
6113min 12,73; max 133,1min 2,95; max 3,258min 7,964; max 89min —; max —1,6min —; max —1,66…1,91min 1,66; max 1,911,5…1,9min 1,5; max 1,9≤ 0,25min —; max 0,25≈ 0,8min —; max —45min —; max —≤ 1,5min —; max 1,5не установленоmin —; max —не установленоmin —; max —≤ 16min —; max 16≤ 25min —; max 253; 3,5 *; 4; 4,5 *; 5; 6; 8 *; 10; 12 *; 16; 20 *; 25
81,2516min 15,73; max 163,8min 3,65; max 3,9510min 9,964; max 1011min —; max —2min —; max —2,06…2,31min 2,06; max 2,311,9…2,4min 1,9; max 2,4≤ 0,4min —; max 0,4≈ 0,9min —; max —45min —; max —≤ 1,875min —; max 1,875не установленоmin —; max —не установленоmin —; max —≤ 16min —; max 16≤ 25min —; max 254; 4,5 *; 5; 6; 8 *; 10; 12 *; 16; 20 *; 25
101,520min 19,67; max 204,6min 4,45; max 4,7513min 12,957; max 1313,5min —; max —2,5min —; max —2,56…2,81min 2,56; max 2,812,3…2,8min 2,3; max 2,8≤ 0,4min —; max 0,4≈ 1,1min —; max —45min —; max —≤ 2,25min —; max 2,25не установленоmin —; max —не установленоmin —; max —≤ 16min —; max 16≤ 25min —; max 255; 6; 8 *; 10; 12 *; 16; 20 *; 25
Длины, пределы, ls и lg по каждой строке
d / PlₛminmaxИсполнение резьбыbₑlslₛ+bₑ
М1,6×0,350,80,860,9Ступень и резьбовой конец2,50,83,3
М1,6×0,3511,061,1Ступень и резьбовой конец2,513,5
М1,6×0,351,21,261,3Ступень и резьбовой конец2,51,23,7
М1,6×0,351,41,461,5Ступень и резьбовой конец2,51,43,9
М1,6×0,351,51,561,6Ступень и резьбовой конец2,51,54
М1,6×0,351,61,661,7Ступень и резьбовой конец2,51,64,1
М1,6×0,351,81,861,9Ступень и резьбовой конец2,51,84,3
М1,6×0,3522,062,1Ступень и резьбовой конец2,524,5
М1,6×0,352,52,562,6Ступень и резьбовой конец2,52,55
М1,6×0,3533,063,1Ступень и резьбовой конец2,535,5
М1,6×0,353,53,573,65Ступень и резьбовой конец2,53,56
М1,6×0,3544,074,15Ступень и резьбовой конец2,546,5
М1,6×0,354,54,574,65Ступень и резьбовой конец2,54,57
М1,6×0,3555,075,15Ступень и резьбовой конец2,557,5
М2×0,411,061,1Ступень и резьбовой конец314
М2×0,41,21,261,3Ступень и резьбовой конец31,24,2
М2×0,41,41,461,5Ступень и резьбовой конец31,44,4
М2×0,41,51,561,6Ступень и резьбовой конец31,54,5
М2×0,41,61,661,7Ступень и резьбовой конец31,64,6
М2×0,41,81,861,9Ступень и резьбовой конец31,84,8
М2×0,422,062,1Ступень и резьбовой конец325
М2×0,42,52,562,6Ступень и резьбовой конец32,55,5
М2×0,433,063,1Ступень и резьбовой конец336
М2×0,43,53,573,65Ступень и резьбовой конец33,56,5
М2×0,444,074,15Ступень и резьбовой конец347
М2×0,44,54,574,65Ступень и резьбовой конец34,57,5
М2×0,455,075,15Ступень и резьбовой конец358
М2×0,466,076,15Ступень и резьбовой конец369
М2,5×0,451,21,261,3Ступень и резьбовой конец3,51,24,7
М2,5×0,451,41,461,5Ступень и резьбовой конец3,51,44,9
М2,5×0,451,51,561,6Ступень и резьбовой конец3,51,55
М2,5×0,451,61,661,7Ступень и резьбовой конец3,51,65,1
М2,5×0,451,81,861,9Ступень и резьбовой конец3,51,85,3
М2,5×0,4522,062,1Ступень и резьбовой конец3,525,5
М2,5×0,452,52,562,6Ступень и резьбовой конец3,52,56
М2,5×0,4533,063,1Ступень и резьбовой конец3,536,5
М2,5×0,453,53,573,65Ступень и резьбовой конец3,53,57
М2,5×0,4544,074,15Ступень и резьбовой конец3,547,5
М2,5×0,454,54,574,65Ступень и резьбовой конец3,54,58
М2,5×0,4555,075,15Ступень и резьбовой конец3,558,5
М2,5×0,4566,076,15Ступень и резьбовой конец3,569,5
М2,5×0,4588,078,15Ступень и резьбовой конец3,5811,5
М3×0,51,41,461,5Ступень и резьбовой конец4,51,45,9
М3×0,51,51,561,6Ступень и резьбовой конец4,51,56
М3×0,51,61,661,7Ступень и резьбовой конец4,51,66,1
М3×0,51,81,861,9Ступень и резьбовой конец4,51,86,3
М3×0,522,062,1Ступень и резьбовой конец4,526,5
М3×0,52,52,562,6Ступень и резьбовой конец4,52,57
М3×0,533,063,1Ступень и резьбовой конец4,537,5
М3×0,53,53,573,65Ступень и резьбовой конец4,53,58
М3×0,544,074,15Ступень и резьбовой конец4,548,5
М3×0,54,54,574,65Ступень и резьбовой конец4,54,59
М3×0,555,075,15Ступень и резьбовой конец4,559,5
М3×0,566,076,15Ступень и резьбовой конец4,5610,5
М3×0,588,078,15Ступень и резьбовой конец4,5812,5
М3×0,51010,0710,15Ступень и резьбовой конец4,51014,5
М4×0,722,062,1Ступень и резьбовой конец628
М4×0,72,52,562,6Ступень и резьбовой конец62,58,5
М4×0,733,063,1Ступень и резьбовой конец639
М4×0,73,53,573,65Ступень и резьбовой конец63,59,5
М4×0,744,074,15Ступень и резьбовой конец6410
М4×0,74,54,574,65Ступень и резьбовой конец64,510,5
М4×0,755,075,15Ступень и резьбовой конец6511
М4×0,766,076,15Ступень и резьбовой конец6612
М4×0,788,078,15Ступень и резьбовой конец6814
М4×0,71010,0710,15Ступень и резьбовой конец61016
М4×0,71212,112,2Ступень и резьбовой конец61218
М5×0,82,52,562,6Ступень и резьбовой конец72,59,5
М5×0,833,063,1Ступень и резьбовой конец7310
М5×0,83,53,573,65Ступень и резьбовой конец73,510,5
М5×0,844,074,15Ступень и резьбовой конец7411
М5×0,84,54,574,65Ступень и резьбовой конец74,511,5
М5×0,855,075,15Ступень и резьбовой конец7512
М5×0,866,076,15Ступень и резьбовой конец7613
М5×0,888,078,15Ступень и резьбовой конец7815
М5×0,81010,0710,15Ступень и резьбовой конец71017
М5×0,81212,112,2Ступень и резьбовой конец71219
М5×0,81616,116,2Ступень и резьбовой конец71623
М6×133,063,1Ступень и резьбовой конец9312
М6×13,53,573,65Ступень и резьбовой конец93,512,5
М6×144,074,15Ступень и резьбовой конец9413
М6×14,54,574,65Ступень и резьбовой конец94,513,5
М6×155,075,15Ступень и резьбовой конец9514
М6×166,076,15Ступень и резьбовой конец9615
М6×188,078,15Ступень и резьбовой конец9817
М6×11010,0710,15Ступень и резьбовой конец91019
М6×11212,112,2Ступень и резьбовой конец91221
М6×11616,116,2Ступень и резьбовой конец91625
М6×12020,120,2Ступень и резьбовой конец92029
М6×12525,125,2Ступень и резьбовой конец92534
М8×1,2544,074,15Ступень и резьбовой конец11415
М8×1,254,54,574,65Ступень и резьбовой конец114,515,5
М8×1,2555,075,15Ступень и резьбовой конец11516
М8×1,2566,076,15Ступень и резьбовой конец11617
М8×1,2588,078,15Ступень и резьбовой конец11819
М8×1,251010,0710,15Ступень и резьбовой конец111021
М8×1,251212,112,2Ступень и резьбовой конец111223
М8×1,251616,116,2Ступень и резьбовой конец111627
М8×1,252020,120,2Ступень и резьбовой конец112031
М8×1,252525,125,2Ступень и резьбовой конец112536
М10×1,555,075,15Ступень и резьбовой конец13,5518,5
М10×1,566,076,15Ступень и резьбовой конец13,5619,5
М10×1,588,078,15Ступень и резьбовой конец13,5821,5
М10×1,51010,0710,15Ступень и резьбовой конец13,51023,5
М10×1,51212,112,2Ступень и резьбовой конец13,51225,5
М10×1,51616,116,2Ступень и резьбовой конец13,51629,5
М10×1,52020,120,2Ступень и резьбовой конец13,52033,5
М10×1,52525,125,2Ступень и резьбовой конец13,52538,5

* Непредпочтительный размер. Прочерк не является нулём.

Отдать в изготовление

Лист сохраняет выбранные размеры и отдельные требования заказа. Заполните известные требования; пустые поля останутся «не задано».

Изготовитель проверяет ссылочные требования, профиль углубления и технологию. Этот лист не заменяет согласованный рабочий чертёж.

Добавить в заявку

Сначала подготовьте и проверьте выбранное исполнение.

Документы и область проверки

DIN 923:2012-06

Все клетки между ступенчатыми границами таблицы 1: М1,4–М10 с собственным рядом lₛ каждого диаметра. Длины свыше 25 мм только по отдельному соглашению, в ряд не добавлены.

Класс точности F / A. Поле резьбы: 6g; М1,4 — F, от М1,6 — A.

Издатель подтверждает текущую DIN 923:2024-06; размеры этой ветви проверены по DIN 923:2012-06, не объявлены редакцией 2024. В редакции 2012 прежние l и b переобозначены в lₛ и bₑ. В обозначении М5×10 число 10 — длина ступени; длина от опоры до конца номинально 17 мм. Для М6 k=3,1 мм, пределы 2,95–3,25 мм. Противоречивое значение 3,31 не перенесено. Сталь от М1,6: 4.8; для меньшего диаметра свойства согласуют. Нержавеющая сталь A1-50/A2-70, цветные CU2/CU3. Из-за проточки испытательные и разрушающие силы обычного винта не достигаются; свойства заказа не назначены. Покрытие, дефекты поверхности, контроль и приёмка — по ссылочным документам выбранной редакции. Посадка и допустимые нагрузки требуют отдельного расчёта.

Официальная запись документа: обозначение и статус

Наличие ступени само по себе не делает винт невыпадающим.

Сопряжения условные; не являются нормативными размерами винта.
