Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Шпильки · геометрия и контроль
ГОСТ 22041-76
Шпильки с ввинчиваемым концом 2,5d, класс точности А
Длина l не включает ввинчиваемый конец b₁. Общая длина по номиналам: l + b₁.
Выбрать геометрию

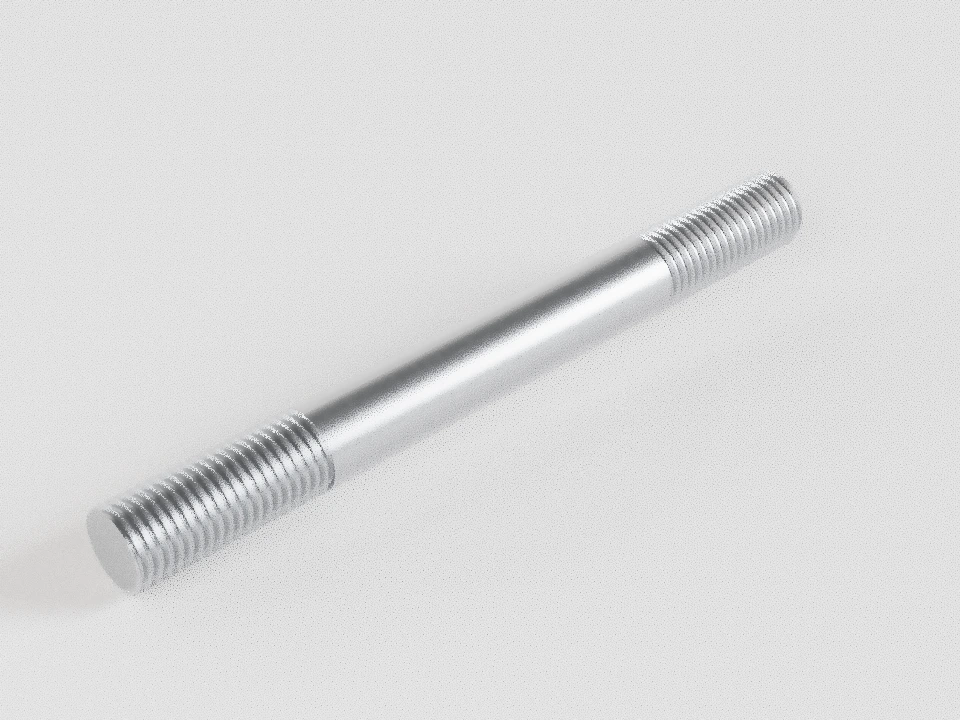

Исходный пример М16×120, исполнение 1; выбор для просмотра.
P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
- Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.
| Параметр | Значение | Основание |
|---|---|---|
| d / P, мм | 16 / 2 | Табл.1 |
| l, мм | 120; без ввинчиваемого конца | Чертёж, табл.2 |
| b₁, мм | 40 | Табл.1 |
| b, мм | 38 | Табл.2 |
| Lобщ по номиналам, мм | 160 | Расчёт l + b₁ |
| Масса 1000 шт., кг | 233,3 | Приложение 1; сталь, основной (крупный) шаг |
Полная матрица размеров
X — b = l − 0,5d − 2P; — — сочетание не задано. Число — табличный b. Скобки — применять не рекомендуется, но не запрещено. Масса не расширяет матрицу. Выберите ячейку; стрелки перемещают фокус, Enter выбирает.
| l ↓ / d → | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 12 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 14 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | ||||
| 16 | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| (18) | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 20 | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| (22) | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 25 | — | — | — | — | — | — | — | — | — | — | ||||||||||
| (28) | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 30 | — | — | — | — | — | — | — | — | — | — | ||||||||||
| (32) | — | — | — | — | — | — | — | — | — | — | ||||||||||
| 35 | — | — | — | — | — | — | — | — | ||||||||||||
| (38) | — | — | — | — | — | — | — | — | ||||||||||||
| 40 | — | — | — | — | — | — | — | |||||||||||||
| (42) | — | — | — | — | — | — | — | |||||||||||||
| 45 | — | — | — | — | — | |||||||||||||||
| (48) | — | — | — | — | — | |||||||||||||||
| 50 | — | — | — | — | — | |||||||||||||||
| 55 | — | — | — | — | ||||||||||||||||
| 60 | — | — | — | |||||||||||||||||
| 65 | — | — | — | |||||||||||||||||
| 70 | — | — | ||||||||||||||||||
| 75 | — | — | ||||||||||||||||||
| 80 | ||||||||||||||||||||
| 85 | — | |||||||||||||||||||
| 90 | — | |||||||||||||||||||
| (95) | — | |||||||||||||||||||
| 100 | — | |||||||||||||||||||
| (105) | — | |||||||||||||||||||
| 110 | — | |||||||||||||||||||
| (115) | — | |||||||||||||||||||
| 120 | — | |||||||||||||||||||
| 130 | — | |||||||||||||||||||
| 140 | — | |||||||||||||||||||
| 150 | — | |||||||||||||||||||
| 160 | — | |||||||||||||||||||
| 170 | — | — | — | — | — | — | ||||||||||||||
| 180 | — | — | — | — | — | — | ||||||||||||||
| 190 | — | — | — | — | — | — | ||||||||||||||
| 200 | — | — | — | — | — | — | ||||||||||||||
| 220 | — | — | — | — | — | — | — | — | ||||||||||||
| 240 | — | — | — | — | — | — | — | — | — | — | — | — | ||||||||
| 260 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||||
| 280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |||
| 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
Все диаметры, шаги и b₁ — таблица 1
| d | P основной (крупный) | P мелкий | d₁ | b₁ |
|---|---|---|---|---|
| 2 | 0,4 | — | 2 | 5 |
| 2,5 | 0,45 | — | 2,5 | 6 |
| 3 | 0,5 | — | 3 | 7,5 |
| 4 | 0,7 | — | 4 | 10 |
| 5 | 0,8 | — | 5 | 12 |
| 6 | 1 | — | 6 | 16 |
| 8 | 1,25 | 1 | 8 | 20 |
| 10 | 1,5 | 1,25 | 10 | 25 |
| 12 | 1,75 | 1,25 | 12 | 30 |
| (14) | 2 | 1,5 | 14 | 35 |
| 16 | 2 | 1,5 | 16 | 40 |
| (18) | 2,5 | 1,5 | 18 | 45 |
| 20 | 2,5 | 1,5 | 20 | 50 |
| (22) | 2,5 | 1,5 | 22 | 55 |
| 24 | 3 | 2 | 24 | 60 |
| (27) | 3 | 2 | 27 | 68 |
| 30 | 3,5 | 2 | 30 | 75 |
| 36 | 4 | 3 | 36 | 88 |
| 42 | 4,5 | 3 | 42 | 105 |
| 48 | 5 | 3 | 48 | 120 |
Схемы обоих исполнений
P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
- Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.
P ввинчиваемого: 2 — основной (крупный); P гаечного: 2 — основной (крупный)
Увеличенные узлы и условия изображения
- Контур по номиналам; приблизительный средний диаметр остаётся приблизительным. Фаски и локальные переходы без численной базы не назначены.
- Пунктирные переходы используют предел x нормального сбега каждого конца. Точная форма зависит от технологии; l − b не выдана за чистую гладкую длину.
Сравнить шпильки семейства
До трёх стандартов. Только точные табличные сочетания; ближайшие размеры не подставляются. Сравнение не подтверждает взаимозаменяемость.
Для сравнения выбранного размера включите JavaScript.
Допуски, переходы и контроль
Две разные длины
l отсчитывают от границы ввинчиваемого конца до гаечного торца. b₁ берут из таблицы 1. Lобщ = l + b₁ — расчётная номинальная длина между торцами, отдельной строки сортамента нет. Пределы l и b₁ приведены раздельно; допуск общей длины без анализа размерной цепи не назначается. l − b — расстояние между границами полной резьбы, не точная длина гладкого цилиндра: сбеги не вычтены.
Источник: Чертёж и табл.1–2
Что означает X
Только в ячейках X: b = l − 0,5d − 2P. Это не сплошная резьба из ГОСТ 22042/22043. При разных шагах на концах примечание не уточняет, какой P подставлять; численное b для такого случая не выдаётся без согласования. Числовые ячейки и прочерки формулой не заменяются.
Источник: Табл.2, прим.2
Шаг и допуск каждого конца
Разрешены основной (крупный) и мелкий шаг на обоих концах и оба сочетания разных шагов. Базовое поле обычной наружной резьбы 6g определяется ссылочными требованиями ГОСТ 1759.1; класс А/В относится к точности изделия. Пример 1,5/2–6g показывает два шага без посадки с натягом. Иное поле, включая 8g, сохраняется как требование заказчика, а не объявляется автоматически предусмотренным выбранным ГОСТ.
Источник: Пп.1, 3б с изменением №4; пример обозначения, PDF6
Исполнения и диаметр стержня
Исполнение 1: d₁ = d, h13 для А / h14 для В. Исполнение 2: d₂ приблизительно равен среднему диаметру резьбы. d − 0,649519053P показывает базовый средний диаметр, но не задаёт точный допуск. При разных P правило выбора единственного d₂ в рассмотренном тексте не установлено; требуется уточнить чертёж. Накатывание без редуцирования — отдельное технологическое условие по ГОСТ 19256, не автоматическое свойство исполнения 2.
Источник: Табл.2, п.13; чертёж основного стандарта
Предельные размеры и контроль
l: js15 (А), js17 (В). b₁: js16 (А), js17 (В). b: 0…+2P гаечного конца; для смешанного шага и X сначала нужно определить номинал b. Соосность осей концов: диаметральный допуск 2IT13 (А), 2IT14 (В) по номинальному d. База — только гладкая либо только резьбовая поверхность длиной d; при коротком гладком участке допускается уменьшение базы до 3P. Условные неуказанные отклонения не заменяют явные.
Источник: Табл.2, п.13; примечания; приложение
Переходы и выход резьбы
Сбег x и недорез a выбирают для шага соответствующего конца. Нормальный недорез — класс А, длинный — В; короткий допускается при технической необходимости. Проточка не предполагается автоматически. Числа проточки применяют лишь при наличии такого условия на чертеже; размеры фаски и угол не назначаются по внешнему виду схемы.
Источник: Табл.1, примечания; черт.1–6
Измерение длины и резьбы
Длину контролируют по обозначенным на нормативном чертеже базам. Контроль длины полной резьбы учитывает требования стандарта к резьбовым калибрам и измерению на концах; видимая линия сбега не заменяет базу измерения. Схема на странице условная, не рабочий чертёж.
Источник: Пп.3.7–3.8, 3.12
Сбег, недорез, нормальная проточка
Размеры ниже относятся к выбранному шагу, а наличие проточки и вид выхода требуют выбора условия. d_g = d − Δ; d_g: h12 при d ≤ 3, иначе h13. r — радиус проточки.
| P | x норм. max | x корот. max | a норм. max | a корот. max | a длин. max | Δ для d_g | g₁ min | g₂ max | r |
|---|---|---|---|---|---|---|---|---|---|
| 0,4 | 1 | 0,5 | 1,2 | 0,8 | 1,6 | 0,7 | 0,6 | 1,2 | 0,2 |
| 0,45 | 1,1 | 0,6 | 1,35 | 0,9 | 1,8 | 0,7 | 0,7 | 1,35 | 0,2 |
| 0,5 | 1,25 | 0,7 | 1,5 | 1 | 2 | 0,8 | 0,8 | 1,5 | 0,2 |
| 0,7 | 1,75 | 0,9 | 2,1 | 1,4 | 2,8 | 1,1 | 1,1 | 2,1 | 0,4 |
| 0,8 | 2 | 1 | 2,4 | 1,6 | 3,2 | 1,3 | 1,3 | 2,4 | 0,4 |
| 1 | 2,5 | 1,25 | 3 | 2 | 4 | 1,6 | 1,6 | 3 | 0,6 |
| 1,25 | 3,2 | 1,6 | 3,75 | 2,5 | 5 | 2 | 2 | 3,75 | 0,6 |
| 1,5 | 3,8 | 1,9 | 4,5 | 3 | 6 | 2,3 | 2,5 | 4,5 | 0,8 |
| 1,75 | 4,3 | 2,2 | 5,25 | 3,5 | 7 | 2,6 | 3 | 5,25 | 1 |
| 2 | 5 | 2,5 | 6 | 4 | 8 | 3 | 3,4 | 6 | 1 |
| 2,5 | 6,3 | 3,2 | 7,5 | 5 | 10 | 3,6 | 4,4 | 7,5 | 1,2 |
| 3 | 7,5 | 3,8 | 9 | 6 | 12 | 4,4 | 5,2 | 9 | 1,6 |
| 3,5 | 9 | 4,5 | 10,5 | 7 | 14 | 5 | 6,2 | 10,5 | 1,6 |
| 4 | 10 | 5 | 12 | 8 | 16 | 5,7 | 7 | 12 | 2 |
| 4,5 | 11 | 5,5 | 13,5 | 9 | 18 | 6,4 | 8 | 13,5 | 2 |
| 5 | 12,5 | 6,3 | 15 | 10 | 20 | 7 | 9 | 15 | 2,5 |
Альтернативные проточки: узкая и широкая
| P | Узкая g₁ min | Узкая g₂ max | Широкая g₁ min | Широкая g₂ max |
|---|---|---|---|---|
| 0,4 | 0,5 | 1 | 0,8 | 1,4 |
| 0,45 | 0,5 | 1,1 | 1 | 1,6 |
| 0,5 | 0,5 | 1,25 | 1,1 | 1,75 |
| 0,7 | 0,8 | 1,75 | 1,5 | 2,45 |
| 0,8 | 0,9 | 2 | 1,7 | 2,8 |
| 1 | 1,1 | 2,5 | 2,1 | 3,5 |
| 1,25 | 1,5 | 3,2 | 2,7 | 4,4 |
| 1,5 | 1,8 | 3,8 | 3,2 | 5,2 |
| 1,75 | 2,1 | 4,3 | 3,9 | 6,1 |
| 2 | 2,5 | 5 | 4,5 | 7 |
| 2,5 | 3,2 | 6,3 | 5,6 | 8,7 |
| 3 | 3,7 | 7,5 | 6,7 | 10,5 |
| 3,5 | 4,7 | 9 | 7,7 | 12 |
| 4 | 5 | 10 | 9 | 14 |
| 4,5 | 5,5 | 11 | 10,5 | 16 |
| 5 | 6,5 | 12,5 | 11,5 | 17,5 |
Стержни под накатывание без редуцирования — условная таблица 6g
Эти номиналы и отклонения применяются при указанном технологическом условии, а не назначаются автоматически любому исполнению 2. Издание ГОСТ 19256-73, 1974.
| d | P | Номинал | Нижнее откл. | Верхнее откл. | Предел min | Предел max |
|---|---|---|---|---|---|---|
| 2 | 0,4 | 1,71 | -0,04 | 0 | 1,67 | 1,71 |
| 2,5 | 0,45 | 2,18 | -0,05 | 0 | 2,13 | 2,18 |
| 3 | 0,5 | 2,65 | -0,05 | 0 | 2,6 | 2,65 |
| 4 | 0,7 | 3,52 | -0,06 | 0 | 3,46 | 3,52 |
| 5 | 0,8 | 4,45 | -0,06 | 0 | 4,39 | 4,45 |
| 6 | 1 | 5,32 | -0,07 | 0 | 5,25 | 5,32 |
| 8 | 1 | 7,28 | -0,07 | 0 | 7,21 | 7,28 |
| 8 | 1,25 | 7,15 | -0,07 | 0 | 7,08 | 7,15 |
| 10 | 1,25 | 9,11 | -0,07 | 0 | 9,04 | 9,11 |
| 10 | 1,5 | 8,99 | -0,08 | 0 | 8,91 | 8,99 |
| 12 | 1,25 | 11,11 | -0,08 | 0 | 11,03 | 11,11 |
| 12 | 1,75 | 10,83 | -0,09 | 0 | 10,74 | 10,83 |
| 14 | 1,5 | 12,98 | -0,09 | 0 | 12,89 | 12,98 |
| 14 | 2 | 12,66 | -0,1 | 0 | 12,56 | 12,66 |
| 16 | 1,5 | 14,98 | -0,09 | 0 | 14,89 | 14,98 |
| 16 | 2 | 14,66 | -0,1 | 0 | 14,56 | 14,66 |
| 18 | 1,5 | 16,98 | -0,09 | 0 | 16,89 | 16,98 |
| 18 | 2,5 | 16,31 | -0,1 | 0 | 16,21 | 16,31 |
| 20 | 1,5 | 18,98 | -0,09 | 0 | 18,89 | 18,98 |
| 20 | 2,5 | 18,31 | -0,1 | 0 | 18,21 | 18,31 |
| 22 | 1,5 | 20,98 | -0,09 | 0 | 20,89 | 20,98 |
| 22 | 2,5 | 20,31 | -0,1 | 0 | 20,21 | 20,31 |
| 24 | 2 | 22,66 | -0,11 | 0 | 22,55 | 22,66 |
| 24 | 3 | 22 | -0,13 | 0 | 21,87 | 22 |
| 27 | 2 | 25,66 | -0,11 | 0 | 25,55 | 25,66 |
| 27 | 3 | 25 | -0,13 | 0 | 24,87 | 25 |
| 30 | 2 | 28,67 | -0,11 | 0 | 28,56 | 28,67 |
| 30 | 3,5 | 27,68 | -0,13 | 0 | 27,55 | 27,68 |
| 33 | 2 | 31,65 | -0,11 | 0 | 31,54 | 31,65 |
| 33 | 3,5 | 30,68 | -0,13 | 0 | 30,55 | 30,68 |
| 36 | 3 | 33,98 | -0,13 | 0 | 33,85 | 33,98 |
| 36 | 4 | 33,35 | -0,13 | 0 | 33,22 | 33,35 |
| 39 | 3 | 37 | -0,13 | 0 | 36,87 | 37 |
| 39 | 4 | 36,35 | -0,13 | 0 | 36,22 | 36,35 |
| 42 | 3 | 39 | -0,13 | 0 | 38,87 | 39 |
| 42 | 4,5 | 39,05 | -0,14 | 0 | 38,91 | 39,05 |
| 45 | 3 | 43 | -0,13 | 0 | 42,87 | 43 |
| 45 | 4,5 | 42,03 | -0,14 | 0 | 41,89 | 42,03 |
| 48 | 3 | 45,99 | -0,14 | 0 | 45,85 | 45,99 |
| 48 | 5 | 44,7 | -0,15 | 0 | 44,55 | 44,7 |
Численные IT и неуказанные отклонения
Интервалы: свыше нижней границы до верхней включительно. IT здесь в миллиметрах. h: −IT…0; js: −IT/2…+IT/2.
| Свыше | До включ. | IT12 | IT13 | IT14 | IT15 | IT16 | IT17 |
|---|---|---|---|---|---|---|---|
| 0 | 3 | 0,1 | 0,14 | 0,25 | 0,4 | 0,6 | 1 |
| 3 | 6 | 0,12 | 0,18 | 0,3 | 0,48 | 0,75 | 1,2 |
| 6 | 10 | 0,15 | 0,22 | 0,36 | 0,58 | 0,9 | 1,5 |
| 10 | 18 | 0,18 | 0,27 | 0,43 | 0,7 | 1,1 | 1,8 |
| 18 | 30 | 0,21 | 0,33 | 0,52 | 0,84 | 1,3 | 2,1 |
| 30 | 50 | 0,25 | 0,39 | 0,62 | 1 | 1,6 | 2,5 |
| 50 | 80 | 0,3 | 0,46 | 0,74 | 1,2 | 1,9 | 3 |
| 80 | 120 | 0,35 | 0,54 | 0,87 | 1,4 | 2,2 | 3,5 |
| 120 | 180 | 0,4 | 0,63 | 1 | 1,6 | 2,5 | 4 |
| 180 | 250 | 0,46 | 0,72 | 1,15 | 1,85 | 2,9 | 4,6 |
| 250 | 315 | 0,52 | 0,81 | 1,3 | 2,1 | 3,2 | 5,2 |
| 315 | 400 | 0,57 | 0,89 | 1,4 | 2,3 | 3,6 | 5,7 |
| 400 | 500 | 0,63 | 0,97 | 1,55 | 2,5 | 4 | 6,3 |
Неуказанные линейные размеры — средний класс
| Свыше | До включ. | ±t₂/2 | t₂ (односторонний) |
|---|---|---|---|
| 0,5 | 3 | 0,1 | 0,2 |
| 3 | 6 | 0,1 | 0,2 |
| 6 | 30 | 0,2 | 0,4 |
| 30 | 120 | 0,3 | 0,6 |
| 120 | 315 | 0,5 | 1 |
| 315 | 1000 | 0,8 | 1,6 |
Неуказанные отклонения фасок и радиусов
| Нижняя граница | До включ. | Отклонение ± |
|---|---|---|
| 0,3 | 1 | 0,1 |
| 1 | 3 | 0,2 |
| 3 | 6 | 0,3 |
| 6 | 30 | 0,5 |
| 30 | 120 | 1 |
| 120 | 315 | 2 |
| 315 | 1000 | 4 |
| Меньшая сторона свыше, мм | До включ., мм | Отклонение ±, угл. мин |
|---|---|---|
| 0 | 10 | 60 |
| 10 | 40 | 30 |
| 40 | 160 | 20 |
| 160 | 630 | 10 |
| 630 | 2500 | 5 |
Неуказанное торцовое биение — выбор по условиям
Интервал определяется диаметром торца, столбец — квалитетом осевого размера, определяющего положение торца. При нескольких определяющих размерах берут более точный. База по п.4.3. Таблица не отменяет явно нормированную соосность концов.
| d свыше | До включ. | IT12 и точнее | IT13–14 | IT15–16 | IT17 |
|---|---|---|---|---|---|
| 0 | 10 | 0,025 | 0,04 | 0,1 | 0,16 |
| 10 | 16 | 0,03 | 0,05 | 0,12 | 0,2 |
| 16 | 25 | 0,04 | 0,06 | 0,16 | 0,25 |
| 25 | 40 | 0,05 | 0,08 | 0,2 | 0,3 |
| 40 | 63 | 0,06 | 0,1 | 0,25 | 0,4 |
Неуказанное радиальное биение — выбор по условиям
Берут больший диаметр рассматриваемого и базового элементов и более грубый квалитет их диаметров; база по п.4.3. Значения не подменяют явно заданную соосность концов 2IT13 / 2IT14.
| Диаметр свыше | До включ. | IT12 и точнее | IT13–14 | IT15–16 | IT17 |
|---|---|---|---|---|---|
| 0 | 3 | 0,05 | 0,12 | 0,2 | 0,3 |
| 3 | 10 | 0,06 | 0,16 | 0,25 | 0,4 |
| 10 | 18 | 0,08 | 0,2 | 0,3 | 0,5 |
| 18 | 30 | 0,1 | 0,25 | 0,4 | 0,6 |
| 30 | 50 | 0,12 | 0,3 | 0,5 | 0,8 |
Справочная масса
Справочная теоретическая масса 1000 стальных шпилек с основным (крупным) шагом, кг, по приложению соответствующего исполнения. Прочерк — масса в издании не указана. На мелкий или смешанный шаг значения не переносятся. Напечатанная масса не расширяет матрицу допустимых d×l. Коэффициенты приложения для иных материалов: алюминиевый сплав 0,356; бронза 0,970; латунь 1,080. Фактическая масса партии может отличаться.
Звёздочкой отмечены расхождения печатных значений; пояснения ниже. Эти значения сохранены по печатным страницам, а не исправлены по формуле. Это справочные значения; точную массу отгрузки уточняют.
Исполнение 1 — полное приложение (45 строки)
| l / d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 0,292 | 0,498 | 0,795 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 12 | 0,342 | 0,571 | 0,906 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 14 | 0,379 | 0,631 | 0,983 | 1,924 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 16 | 0,428 | 0,701 | 1,083 | 2,1 | 3,59 | 5,656 | 11,77 | 21,05 | — | — | — | — | — | — | — | — | — | — | — | — |
| (18) | 0,478 | 0,781 | 1,194 | 2,255 | 3,837 | 6,008 | 12,41 | 22,06 | — | — | — | — | — | — | — | — | — | — | — | — |
| 20 | 0,53 | 0,861 | 1,305 | 2,453 | 4,085 | 6,362 | 13,05 | 23,06 | — | — | — | — | — | — | — | — | — | — | — | — |
| (22) | 0,58 | 0,94 | 1,421 | 2,65 | 4,385 | 6,802 | 13,84 | 24,29 | — | — | — | — | — | — | — | — | — | — | — | — |
| 25 | 0,65 | 1,051 | 1,581 | 2,941 | 4,855 | 7,375 | 14,88 | 25,92 | 41,13 | 61,16 | — | — | — | — | — | — | — | — | — | — |
| (28) | 0,72 | 1,171 | 1,751 | 3,241 | 5,265 | 8,025 | 15,9 | 27,55 | 43,47 | 64,35 | — | — | — | — | — | — | — | — | — | — |
| 30 | 0,77 | 1,251 | 1,861 | 3,441 | 5,665 | 8,525 | 16,54 | 28,55 | 44,21 | 66,34 | — | — | — | — | — | — | — | — | — | — |
| (32) | 0,82 | 1,32 | 1,971 | 3,641 | 5,965 | 8,925 | 17,38 | 29,55 | 46,39 | 68,33 | — | — | — | — | — | — | — | — | — | — |
| 35 | 0,9 | 1,431 | 2,141 | 3,931 | 6,365 | 9,625 | 18,48 | 31,17 | 48,73 | 71,53 | 102,1 | 135,4 | — | — | — | — | — | — | — | — |
| (38) | 0,97 | 1,561 * | 2,301 | 4,231 | 6,835 * | 10,22 | 19,69 | 33,02 | 51,1 | 74,75 | 106,4 | 140,7 | — | — | — | — | — | — | — | — |
| 40 | 1,02 | 1,631 | 2,411 | 4,421 | 7,165 | 10,72 | 20,48 | 34,22 | 52,55 | 76,74 | 109,1 | 144 | 191,3 | — | — | — | — | — | — | — |
| (42) | 1,07 | 1,75 | 2,531 | 4,621 | 7,465 | 11,12 | 21,28 | 35,52 | 54,35 | 78,73 | 111,7 | 147,3 | 195,4 | — | — | — | — | — | — | — |
| 45 | 1,14 | 1,841 | 2,691 | 4,921 | 7,965 | 11,82 | 22,48 | 37,32 | 56,95 | 81,91 | 117 | 152,6 | 202 | 260,6 | 320,9 | — | — | — | — | — |
| (48) | 1,22 | 1,981 | 2,861 | 5,211 | 8,365 | 12,52 | 23,68 | 39,22 | 59,65 | 85,51 | 119,7 | 157,2 | 207,9 | 267,9 | 329,2 | — | — | — | — | — |
| 50 | 1,27 | 2,061 | 2,971 | 5,411 | 8,665 | 12,92 | 24,48 | 40,42 | 61,45 | 87,91 | 122,8 | 161,2 | 212,8 | 273,9 | 335,3 * | — | — | — | — | — |
| 55 | 1,39 | 2,161 | 3,251 | 5,901 | 9,465 | 14,02 | 26,38 | 43,52 | 65,85 | 94,01 | 130,7 | 169,8 | 223,6 | 287,1 | 351,8 | 484 | — | — | — | — |
| 60 | 1,52 | 2,361 | 3,521 | 6,401 | 10,27 | 15,12 | 28,38 | 46,62 | 70,25 | 100 | 138,6 | 179,8 | 234,4 | 299,6 | 367,5 | 504 | 651,2 | — | — | — |
| 65 | 1,64 | 2,561 | 3,801 | 6,891 | 10,97 | 16,22 | 30,38 | 49,72 | 74,75 | 106 | 146,5 | 189,8 | 246,8 | 313,5 | 383,1 | 524 | 675,7 | — | — | — |
| 70 | 1,86 * | 2,761 | 4,081 | 7,381 | 11,77 | 17,32 | 32,38 | 52,72 | 79,15 | 112,1 | 154,4 | 199,7 | 259,1 | 328,4 | 398,6 | 543,4 | 700,2 | 1118 | — | — |
| 75 | 1,88 | 2,961 | 4,361 | 7,871 | 12,57 | 18,52 | 34,28 | 55,82 | 83,65 | 118,1 | 162,3 | 209,7 | 271,4 | 343,3 | 416,4 | 562,7 | 723 | 1152 | — | — |
| 80 | 2,01 | 3,161 | 4,631 | 8,371 | 13,37 | 19,62 | 36,28 | 58,92 | 88,05 | 124,2 | 170,2 | 219,7 | 283,7 | 358,2 | 434,1 | 585,2 | 750,8 | 1192 | 1770 | 2507 |
| 85 | — | 3,361 | 4,911 | 8,861 | 14,07 | 20,72 | 38,28 | 62,02 | 92,45 | 130,2 | 178,1 | 229,7 | 296,7 | 373,1 | 451,9 | 607,7 | 773,7 | 1225 | 1816 | 2567 |
| 90 | — | 3,561 | 5,191 | 9,351 | 14,87 | 21,82 | 39,28 * | 65,12 | 96,95 | 136,2 | 186 | 239,7 | 308,4 | 388,1 | 469,6 | 630,2 | 801,5 | 1258 | 1862 | 2626 |
| (95) | — | 3,761 | 5,471 | 9,851 | 15,67 | 22,92 | 42,18 | 68,22 | 101,4 | 142,3 | 193,8 | 249,7 | 320,7 | 403 | 487,4 | 652,6 | 829,2 | 1295 | 1912 | 2692 |
| 100 | — | 3,961 | 5,741 | 10,34 | 16,37 | 24,02 | 44,18 | 71,32 | 105,9 | 148,3 | 201,7 | 259,7 | 333,1 | 418,9 | 505,1 | 675,1 | 857 * | 1331 | 1962 | 2754 |
| (105) | — | 4,161 | 6,021 | 10,83 | 17,17 | 25,12 | 46,18 | 74,32 | 110,3 | 154,4 | 209,6 | 269,7 | 345,4 | 432,8 | 522,9 | 697,6 | 884,7 | 1371 | 2006 | 2815 |
| 110 | — | 4,361 | 6,301 | 11,33 | 17,97 | 26,22 | 48,18 | 77,42 | 114,7 | 160,4 | 217,5 | 279,7 | 357,7 | 447,7 | 540,7 | 719,3 | 912,5 | 1411 | 2053 | 2877 |
| (115) | — | 4,561 | 6,628 | 11,86 | 18,67 | 27,32 | 50,08 | 80,52 | 119,2 | 166,4 | 225,4 | 289,7 | 370,1 | 462,7 | 558,4 | 742,5 | 940,2 | 1451 | 2108 | 2948 |
| 120 | — | 4,761 | 6,905 | 12,35 | 19,09 | 28,26 | 52,08 | 83,62 | 123,5 | 172,5 | 233,3 | 299,6 | 382,4 | 477,6 | 576,2 | 765 | 967,9 | 1491 | 2162 | 3001 |
| 130 | — | 5,151 | 7,461 | 13,34 | 20,67 | 30,52 | 56,92 | 90,09 | 132,7 | 184,6 | 249,1 | 319,6 | 407 | 507,4 | 611,7 | 810 | 1023 | 1571 | 2271 | 3139 |
| 140 | — | 5,531 | 8,011 | 14,32 | 22,17 | 32,72 | 60,48 | 96,22 | 141,7 | 196,9 | 265,5 | 339,6 | 437,2 * | 537,3 | 647,2 | 854,9 | 1079 | 1651 | 2380 | 3281 |
| 150 | — | 5,961 | 8,571 | 15,31 | 23,67 | 34,92 | 64,38 | 102,4 | 150,7 | 208,9 | 280,8 | 359,8 | 456,8 | 566,7 | 682,7 | 899,9 | 1134 | 1732 | 2488 | 3423 |
| 160 | — | 6,361 | 9,121 | 16,3 | 25,27 | 37,12 | 68,38 | 107,9 | 158,3 | 219,8 | 295,1 | 377,8 | 478,9 | 594,1 | 714,8 | 941 | 1185 | 1804 | 2588 | 3554 |
| 170 | — | — | — | — | — | — | 72,38 | 114 | 167,2 | 231,8 | 310,9 | 397,8 | 504 | 623,9 | 750,2 | 986,5 | 1241 | 1884 | 2697 | 3696 |
| 180 | — | — | — | — | — | — | 76,28 | 120,2 | 176,1 | 243,9 | 326,7 | 417,7 | 527,6 | 653,7 | 785,7 | 1031 | 1296 | 1964 | 2805 | 3838 |
| 190 | — | — | — | — | — | — | 80,28 | 126,4 | 185 | 256 | 341,5 | 437,7 | 552,3 | 683,6 | 821,2 | 1076 | 1352 | 2044 | 2915 | 3980 |
| 200 | — | — | — | — | — | — | 84,18 | 132,6 | 193,8 | 268,1 | 358,3 | 457,7 | 577 | 713,4 | 856,7 | 1121 | 1417 | 2124 | 3024 | 4122 |
| 220 | — | — | — | — | — | — | — | — | 211,6 | 292,2 | 389,8 | 477,7 * | 626,3 | 773,1 | 927,8 | 1211 | 1518 | 2283 | 3242 | 4407 |
| 240 | — | — | — | — | — | — | — | — | — | — | — | — | 675,6 | 832,8 | 998,8 | 1301 | 1629 | 2443 | 3459 | 4691 |
| 260 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 1391 | 1740 | 2603 | 3676 | 4975 |
| 280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2763 | 3895 | 5259 |
| 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2923 | 4111 | 5543 |
Исполнение 2 — полное приложение (45 строки)
| l / d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | (14) | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 0,28 | 0,481 | 0,772 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 12 | 0,317 | 0,541 | 0,86 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 14 | 0,354 | 0,601 | 0,948 | 1,859 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 16 | 0,392 | 0,661 | 1,036 | 2,014 | 3,463 | 5,644 | 11,46 | 20,58 | — | — | — | — | — | — | — | — | — | — | — | — |
| (18) | 0,429 | 0,721 | 1,124 | 2,168 | 3,71 | 5,997 | 12,1 | 21,59 | — | — | — | — | — | — | — | — | — | — | — | — |
| 20 | 0,466 | 0,781 | 1,213 | 2,323 | 3,958 | 6,35 | 12,74 | 22,59 | — | — | — | — | — | — | — | — | — | — | — | — |
| (22) | 0,504 | 0,841 | 1,301 | 2,478 | 4,205 | 6,702 | 13,37 | 23,6 | — | — | — | — | — | — | — | — | — | — | — | — |
| 25 | 0,56 | 0,931 | 1,433 | 2,71 | 4,576 | 7,232 | 14,33 | 25,1 | 40 | 59,64 | — | — | — | — | — | — | — | — | — | — |
| (28) | 0,616 | 1,021 | 1,565 | 2,943 | 4,947 | 7,761 | 15,28 | 26,61 | 42,18 | 62,63 | — | — | — | — | — | — | — | — | — | — |
| 30 | 0,653 | 1,082 | 1,654 | 3,098 | 5,195 | 8,113 | 15,92 | 27,61 | 43,63 | 64,61 | — | — | — | — | — | — | — | — | — | — |
| (32) | 0,69 | 1,142 | 1,742 | 3,253 | 5,442 | 8,466 | 16,56 | 28,62 | 45,09 | 66,6 | — | — | — | — | — | — | — | — | — | — |
| 35 | 0,746 | 1,232 | 1,874 | 3,485 | 5,813 | 8,995 | 17,51 | 30,12 | 47,27 | 69,59 | 99,9 | 132,2 | — | — | — | — | — | — | — | — |
| (38) | 0,802 | 1,322 | 2,006 | 3,717 | 6,184 | 9,525 | 18,47 | 31,63 | 49,45 | 72,57 | 103,9 | 137,2 | — | — | — | — | — | — | — | — |
| 40 | 0,84 | 1,382 | 2,095 | 3,872 | 6,431 | 9,877 | 19,1 | 32,63 | 50,9 | 74,56 | 106,5 | 140,5 | 187,3 | — | — | — | — | — | — | — |
| (42) | 0,877 | 1,442 | 2,183 | 4,027 | 6,679 | 10,23 | 19,74 | 33,64 | 52,36 | 76,54 | 109,2 | 143,8 | 191,4 | — | — | — | — | — | — | — |
| 45 | 0,933 | 1,532 | 2,315 | 4,259 | 7,05 | 10,759 | 20,7 | 35,14 | 54,54 | 79,53 | 113,2 | 148,7 | 197,7 | 255,9 | 314,6 | — | — | — | — | — |
| (48) | 0,989 | 1,622 | 2,447 | 4,492 | 7,421 | 11,288 | 21,65 | 36,65 | 56,72 | 82,51 | 117,2 | 153,7 | 203,9 | 263,5 | 323,6 | — | — | — | — | — |
| 50 | 1,026 | 1,682 | 2,535 | 4,647 | 7,668 | 11,641 | 22,29 | 37,65 | 58,17 | 84,5 | 119,9 | 157 | 208,1 | 268,6 | 329,6 | — | — | — | — | — |
| 55 | 1,119 | 1,833 | 2,756 | 5,034 | 8,287 | 12,523 | 23,88 | 40,16 | 61,81 | 89,47 | 126,5 | 165,3 | 218,5 | 281,4 | 344,6 | 475,7 | — | — | — | — |
| 60 | 1,213 | 1,983 | 2,976 | 5,421 | 8,905 | 13,405 | 25,47 | 42,67 | 65,45 | 94,44 | 133,2 | 173,5 | 228,9 | 294,2 | 359,6 | 495 | 639,6 | — | — | — |
| 65 | 1,306 | 2,133 | 3,197 | 5,803 * | 9,523 | 14,287 | 27,06 | 45,18 | 69,08 | 99,41 | 139,8 | 181,8 | 239,3 | 307 | 374,6 | 514,3 | 663,2 | — | — | — |
| 70 | 1,399 | 2,283 | 3,417 | 6,195 | 10,142 | 15,169 | 28,66 | 47,69 | 72,72 | 104,38 | 146,5 | 190 | 249,7 * | 319,8 | 389,5 | 533,7 | 686,9 | 1085 * | — | — |
| 75 | 1,493 | 2,434 | 3,638 | 6,583 | 10,76 | 16,05 | 30,25 | 50,2 | 75,35 * | 109,35 | 153,2 | 198,3 | 260,1 | 332,6 | 404,5 | 553 | 710,6 | 1121 | — | — |
| 80 | 1,586 | 2,584 | 3,858 | 6,97 | 11,378 | 16,932 | 31,84 | 52,71 | 79,99 | 114,32 | 159,8 | 206,6 | 270,5 | 345,4 | 419,5 | 572,3 | 734,3 | 1155 | 1741 | 2468 |
| 85 | — | 2,734 | 4,079 | 7,357 | 11,997 | 17,814 | 33,43 | 55,22 | 83,63 | 119,29 | 166,5 | 214,8 | 280,9 | 358,2 | 434,5 | 591,7 | 758 | 1189 | 1788 | 2530 |
| 90 | — | 2,884 | 4,299 | 7,744 | 12,615 | 18,696 | 35,02 | 57,73 | 87,26 | 124,26 | 173,1 | 223,1 | 291,3 | 371 | 449,5 | 611 | 781,7 | 1224 | 1835 | 2592 |
| (95) | — | 3,034 | 4,52 | 8,131 | 13,234 | 19,578 | 36,62 | 60,24 | 90,9 | 129,23 | 179,8 | 231,4 | 301,7 | 383,8 | 464,4 | 630,3 | 805,4 | 1258 | 1882 | 2653 |
| 100 | — | 3,185 | 4,74 | 8,519 | 13,852 | 20,46 | 38,21 | 62,75 | 94,53 | 134,2 | 186,5 | 239,6 | 312,1 | 396,6 | 479,4 | 649,7 | 829,1 | 1293 | 1929 | 2715 |
| (105) | — | 3,335 | 4,961 | 8,906 | 14,47 | 21,342 | 39,8 | 65,26 | 98,17 | 139,17 | 103,1 * | 247,9 | 322,5 | 409,4 | 494,4 | 669 | 852,7 | 1327 | 1976 | 2777 |
| 110 | — | 3,485 | 5,181 | 9,293 | 15,089 | 22,224 | 41,39 | 67,77 | 101,8 | 144,14 | 199,8 | 256,2 | 332,9 | 422,1 | 509,4 | 688,4 | 876,4 | 1361 | 2023 | 2839 |
| (115) | — | 3,635 | 5,402 | 9,68 | 15,707 | 23,106 | 42,98 | 70,28 | 105,44 | 149,11 | 206,4 | 264,4 | 343,3 | 434,9 | 524,4 | 707,7 | 900,1 | 1396 | 2070 | 2900 |
| 120 | — | 3,785 | 5,622 | 10,067 | 16,326 | 23,988 | 44,57 | 72,79 | 109,08 | 154,08 | 213,1 | 272,7 | 353,7 | 447,7 | 539,4 | 727 | 923,8 | 1430 | 2117 | 2962 |
| 130 | — | 4,086 | 6,063 | 10,842 | 17,562 | 25,751 | 47,76 | 77,82 | 116,35 | 164,02 | 226,4 | 289,2 | 374,6 | 473,3 | 569,3 | 765,7 | 971,2 | 1499 | 2211 | 3085 |
| 140 | — | 4,386 | 6,504 | 11,616 | 18,799 | 27,515 | 50,94 | 82,84 | 123,62 | 173,96 | 239,7 | 305,7 | 395,4 | 498,9 | 599,3 | 804,4 | 1018,6 | 1568 | 2305 | 3209 |
| 150 | — | 4,687 | 6,945 | 12,391 | 20,036 | 29,279 | 54,13 | 87,86 | 130,89 | 183,9 | 253 | 322,3 | 412,2 * | 524,5 | 629,2 | 843 | 1066 | 1636 | 2400 | 3332 |
| 160 | — | 4,987 | 7,386 | 13,165 | 21,273 | 31,043 | 57,31 | 92,88 | 138,16 | 193,84 | 266,4 | 338,8 | 437 | 550,1 | 659,2 | 881,7 | 1113,3 | 1705 | 2494 | 3456 |
| 170 | — | — | — | — | — | — | 60,49 | 97,9 | 145,43 | 203,78 | 279,7 | 355,3 | 457,8 | 575,7 | 689,2 | 920,4 | 1160,7 | 1774 | 2588 | 3579 |
| 180 | — | — | — | — | — | — | 63,68 | 102,92 | 152,71 | 213,72 | 293 | 371,8 | 478,6 | 601,2 | 719,1 | 959,1 | 1208,1 | 1843 | 2682 | 3702 |
| 190 | — | — | — | — | — | — | 66,86 | 107,94 | 159,98 | 223,66 | 306,3 | 388,4 | 499,4 | 626,8 | 749,1 | 997,7 | 1255,4 | 1911 | 2776 | 3826 |
| 200 | — | — | — | — | — | — | 70,05 | 112,96 | 167,25 | 233,61 | 319,6 | 404,9 | 520,2 | 652,4 | 779,1 | 1036,4 | 1302,8 | 1980 | 2870 | 3949 |
| 220 | — | — | — | — | — | — | — | — | 181,79 | 253,49 | 346,3 | 437,9 | 561,8 | 703,6 | 839 | 1113,7 * | 1397,5 | 2118 | 3058 | 4196 |
| 240 | — | — | — | — | — | — | — | — | — | — | — | — | 603,5 | 754,7 | 898,9 | 1191,1 | 1492,3 | 2255 | 3246 | 4443 |
| 260 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 1268,4 | 1587 | 2393 | 3435 | 4690 |
| 280 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2530 | 3623 | 4937 |
| 300 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 2668 | 3811 | 5183 |
Замечания к напечатанным значениям массы
- Исп. 1, d = 2, l = 70: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 1, d = 8, l = 90: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 1, d = 30, l = 100: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 1, d = 20, l = 140: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 1, d = 18, l = 220: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 2, d = 20, l = 70: Приложение 2 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 1, d = 2,5, l = 38: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 1, d = 5, l = 38: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 1, d = 24, l = 50: Приложение 1 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 2, d = 4, l = 65: Приложение 2 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 2, d = 12, l = 75: Приложение 2 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 2, d = 36, l = 70: Приложение 2 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 2, d = 16, l = 105: Приложение 2 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 2, d = 20, l = 150: Приложение 2 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
- Исп. 2, d = 27, l = 220: Приложение 2 выбранного издания: сохранено напечатанное значение, отличающееся от соседнего ряда или другого издания. Массу для отгрузки уточняют; пересчёт по закономерности не выполнен.
Обозначение и требования заказа
Пример М16–6g×120 означает основной (крупный) шаг, l = 120 мм без ввинчиваемого конца. Исполнение 1 не записывают; для исполнения 2 добавляют «2» перед М. Это часть обозначения: прочность, материал и покрытие задаются отдельно.
В примере этого стандарта указаны оба шага: 1,5 мм на ввинчиваемом конце и 2 мм на гаечном, поле 6g. Это обычная резьба; обозначение примера не устанавливает посадку с натягом. Поля допуска и требования заказчика записываются отдельно для каждого конца.
Передать размер в заявку
Подготовьте размер кнопкой выше, проверьте оба конца и подтвердите выбор. Геометрия не означает наличие.
Размер вне таблицы — отдельный запрос. Табличные варианты поставки не создаются автоматически.
Источники и редакция требований
Издательство стандартов, июнь 1987, изменения №1–3; отдельное изменение №4, ИУС 7-1988
Полные таблицы этого издания с изменением №4. l не включает ввинчиваемый конец. Класс точности, допуск резьбы и прочность — разные требования.
Справочник для сопоставления геометрии. В РФ применение ГОСТ 1759.1-82 в части требований заменено ГОСТ ISO 4759-1-2015; выбранная историческая база не подменяется автоматически современной. Редакцию требований к поставке согласуют отдельно.
Что изменило изменение №4
| Было | Стало | Поле / контроль |
|---|---|---|
| l₀, l₁; прежние подписи допусков | b, b₁; допуски по 1759.1-82 | symbols, rules; М16×120: l=120,b₁=40,b=38,Lобщ=160 |
| старое описание исполнения 2 | отдельный чертёж исполнения 2; d₂ приблизительный | execution; оба исполнения, смешанные P без единственного d₂ |
| область применения предыдущей редакции | четыре сочетания крупного/мелкого шага концов | pitch_stud, pitch_nut; M16: 2/2,1.5/1.5,2/1.5,1.5/2 |
| 1759-70; нет ссылок 27148/1759.1/1759.2 | 1759.0-87; 27148-86; 1759.1-82; 1759.2-82 | sources, rules; численные js/h/IT; не старые удалённые подписи |
| старое описание исполнения 2 | Описание заменено на исполнение 2; дробь 1,5/2–6g третьего примера сохранена | designation, order; М16 с разными шагами: обе резьбы обычные; без примера натяга |
| исходный численный сортамент | Численные размеры и массы изменением №4 не изменены | matrix,masses,table1; M16×240: прочерк; b₁ для d36=88 и d48=120 по таблице |
- ГОСТ 22041-76 — Издательство стандартов, июнь 1987, изменения №1–3; отдельное изменение №4, ИУС 7-1988. Чертёж; таблицы 1–2 и приложения 1–2 полностью; изменение №4, PDF15. Проверено 2026-10-04.
- ГОСТ 22041-76 — Росстандарт: библиография и изменения. Библиография; изменения и поправки. Проверено 2026-10-04.
- ГОСТ 1759.1-82 — Стандартинформ, 2009; изменение № 1. Табл.1; табл.2, п.13 и примечания; пп.2.2–2.3, 3.1–3.2, 3.7–3.8, 3.12; приложение. Проверено 2026-10-04.
- ГОСТ 27148-86 — Стандартинформ, 2011. Пп.1–2, черт.1–6, табл.1 и приложение (наружная резьба). Проверено 2026-10-04.
- ГОСТ 24705-81 — Издание 1982. Основные размеры; средний диаметр d₂ = d − 0,649519053P. Проверено 2026-10-04.
- ГОСТ 1759.0-87 — Издание с изменениями № 1–2. Пп.1.1–1.2, 4.6; приложение 2, п.15. Проверено 2026-10-04.
- ГОСТ 19256-73 — Издательство стандартов, 1974. Пп.1–3; табл.1–2, поля 6g, основной (крупный)/мелкий шаг. Проверено 2026-10-04.
- ГОСТ 25346-89 — Издание с изменением № 1. Таблица 1; интервалы IT12–IT17. Проверено 2026-10-04.
- ГОСТ 25670-83 — Официальное переиздание, с.107–117 сборника; год переиздания в файле не указан; текст со ссылкой на ГОСТ 25346-89. Неуказанные предельные отклонения; средний класс по ссылке 1759.1, п.2.2. Проверено 2026-10-04.
- ГОСТ 25069-81 — Издание 1982. Пп.1.1–1.5, 2.1–2.2, 3.1–3.6, 4.1–4.4; табл.2 (PDF 6), табл.4 (PDF 9). Проверено 2026-10-04.
- ГОСТ 22041-76 — Вторая нормативная копия для повторной сверки плохо читаемых цифр. Приложения 1–2, PDF7 и PDF11; контроль повреждённых знаков. Печатные различия изданий сохранены с примечанием. Проверено 2026-10-04.
