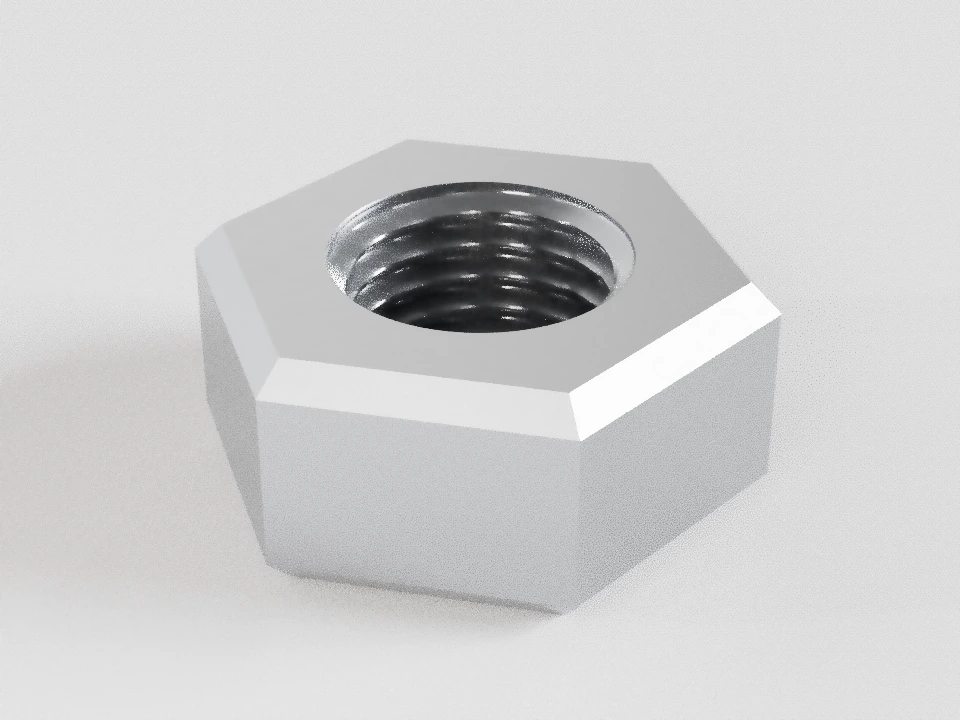

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
DIN 6915 — Гайки с увеличенным размером под ключ для высокопрочных конструкционных соединений
Гайки с увеличенным размером под ключ для высокопрочных конструкционных соединений. Размеры и предусмотренные шаги приведены по собственным таблицам выбранного документа.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

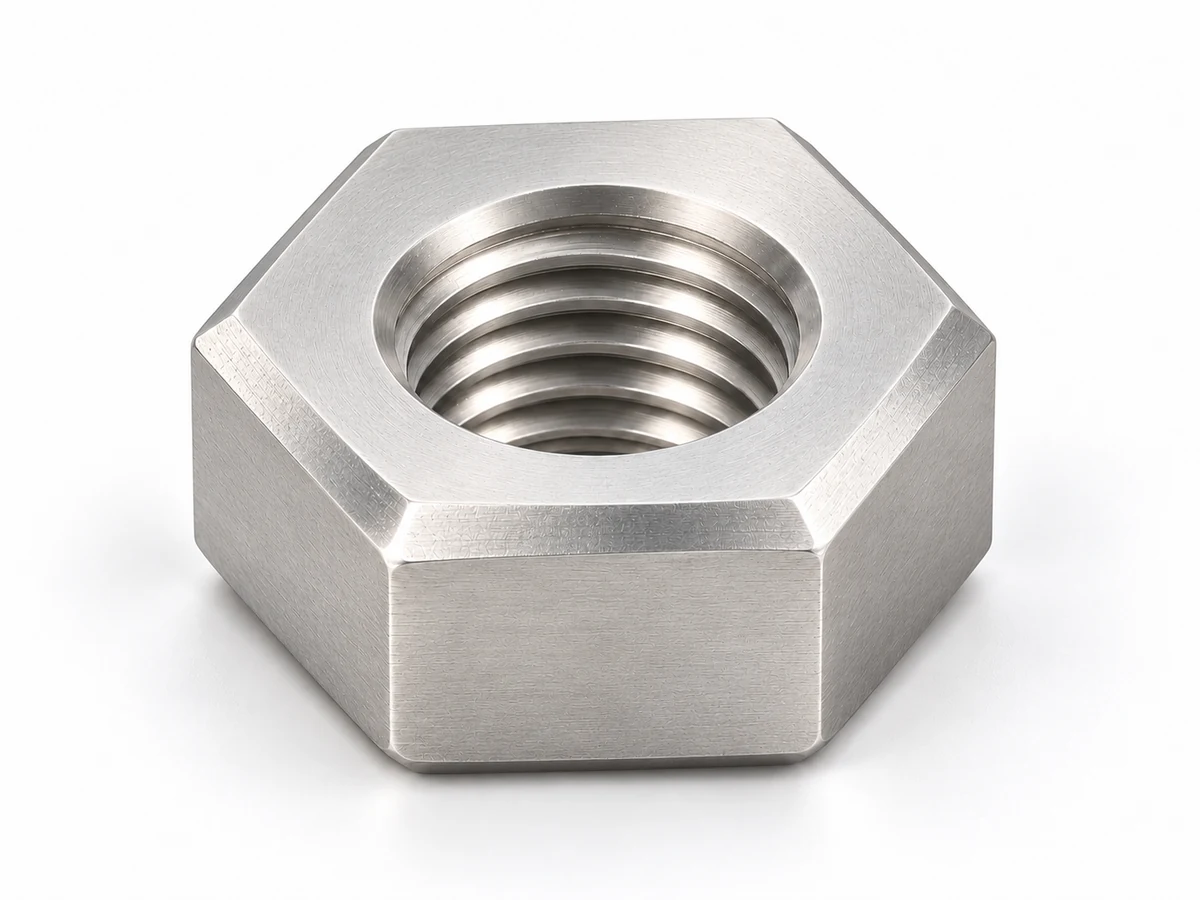

Гайка М16×2-6H (S27) DIN 6915
Гайка М16×2-6H (S27) DIN 6915
- Вход с обеих сторон под 120° до номинального диаметра d. Отдельный неподтверждённый диапазон dₐ не добавлен.
- Размерный ряд по DIN 6915.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 16 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Шаг резьбы | 2 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Размер под ключ | 27 | — | 26,16 | 27 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Полная высота | 13 | — | 12,3 | 13 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Минимальная высота захвата ключом | — | — | 9,84 | — | мм | Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Диаметр опорной поверхности | — | — | 25 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Верхний предел не больше фактического размера под ключ. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Размер между углами | — | — | 29,56 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Угол наружной фаски | 30 | — | — | — | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Включённый угол входа резьбы | 120 | — | — | — | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Внутренний диаметр резьбы | 13,835 | 6H | 13,835 | 14,21 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 14,701 | 6H | 14,701 | 14,913 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 16 | — | 16 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
Применение
Высокопрочный болтовой комплект
Гайка исторического документа рассматривается вместе с болтом и шайбами комплекта.
Проверить документ комплекта и предусмотренные механические свойства. Историческая гайка не назначается автоматически в систему HR или HV.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 6915 · точность В
DIN 6915:1999-12; немецкий оригинал
| d | Основной (крупный) P | Мелкие P | s | m | mᵥ | dᵥ | e |
|---|---|---|---|---|---|---|---|
| 12 | 1,75 | — | 22 [21,16…22] | 10 [9,64…10] | ≥ 7,71 | ≥ 20 | ≥ 23,91 |
| 16 | 2 | — | 27 [26,16…27] | 13 [12,3…13] | ≥ 9,84 | ≥ 25 | ≥ 29,56 |
| 20 | 2,5 | — | 32 [31…32] | 16 [14,9…16] | ≥ 11,92 | ≥ 30 | ≥ 35,03 |
| 22 | 2,5 | — | 36 [35…36] | 18 [16,9…18] | ≥ 13,52 | ≥ 34 | ≥ 39,55 |
| 24 | 3 | — | 41 [40…41] | 20 [18,7…20] | ≥ 14,96 | ≥ 39 | ≥ 45,2 |
| 27 | 3 | — | 46 [45…46] | 22 [20,7…22] | ≥ 16,56 | ≥ 43,5 | ≥ 50,85 |
| 30 | 3,5 | — | 50 [49…50] | 24 [22,7…24] | ≥ 18,16 | ≥ 47,5 | ≥ 55,37 |
| 36 | 4 | — | 60 [58,8…60] | 29 [27,7…29] | ≥ 22,16 | ≥ 57 | ≥ 66,44 |
Выбрать строку DIN 6915
- s
- Размер под ключ.
- m
- Полная высота.
- mᵥ
- Минимальная высота захвата ключом.
- dᵥ
- Диаметр опорной поверхности.
- e
- Размер между углами.
Исполнения
- Две наружные фаски
Требования и конструкция
- Материал, группа механических свойств и покрытие указываются отдельно; геометрия не подтверждает возможность поставки.
- Исторический DIN 6915:1999-12: класс прочности 10, точности B, внутреннее поле 6H. Связан с болтами DIN 6914. Комплектность, покрытие, смазка и испытания соединения проверяются отдельно.
- Для M24 редакция 1999 увеличивает номинальную высоту с 19 до 20 мм; таблица 1989 и неподписанные каталоги с 19 мм к этой ветви не относятся.
- Маркировка включает HV. Это историческая система DIN, она не означает автоматическую идентичность действующим комплектам HV по ГОСТ 32484.4 или EN 14399-4.
- Для горячего цинкования стандарт ссылается на DIN 267-10; условия резьбы покрытия нельзя выводить только из базового значения 6H.
Вход с обеих сторон под 120° до номинального диаметра d. Отдельный неподтверждённый диапазон dₐ не добавлен.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 30 | ° |
| β | Включённый угол входа резьбы | 120 | ° |
Источник размеров: DIN 6915, DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М16×2-6H (S27) DIN 6915
Начальный пример. DIN 6915:1999-12; немецкий оригинал
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 16 | M / 6H | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Шаг резьбы | 2 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Размер под ключ | 27 | — | 26,16 | 27 | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Полная высота | 13 | — | 12,3 | 13 | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Минимальная высота захвата ключом | — | — | 9,84 | — | мм | Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Диаметр опорной поверхности | — | — | 25 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Верхний предел не больше фактического размера под ключ. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Размер между углами | — | — | 29,56 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Угол наружной фаски | 30 | — | — | — | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Включённый угол входа резьбы | 120 | — | — | — | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
| Внутренний диаметр резьбы | 13,835 | 6H | 13,835 | 14,21 | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Средний диаметр резьбы | 14,701 | 6H | 14,701 | 14,913 | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H |
| Наружный диаметр внутренней резьбы | 16 | — | 16 | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 6915; DIN 6915:1999-12; немецкий оригинал; Раздел 3, рисунок и таблица 1; разделы 4–6 |
