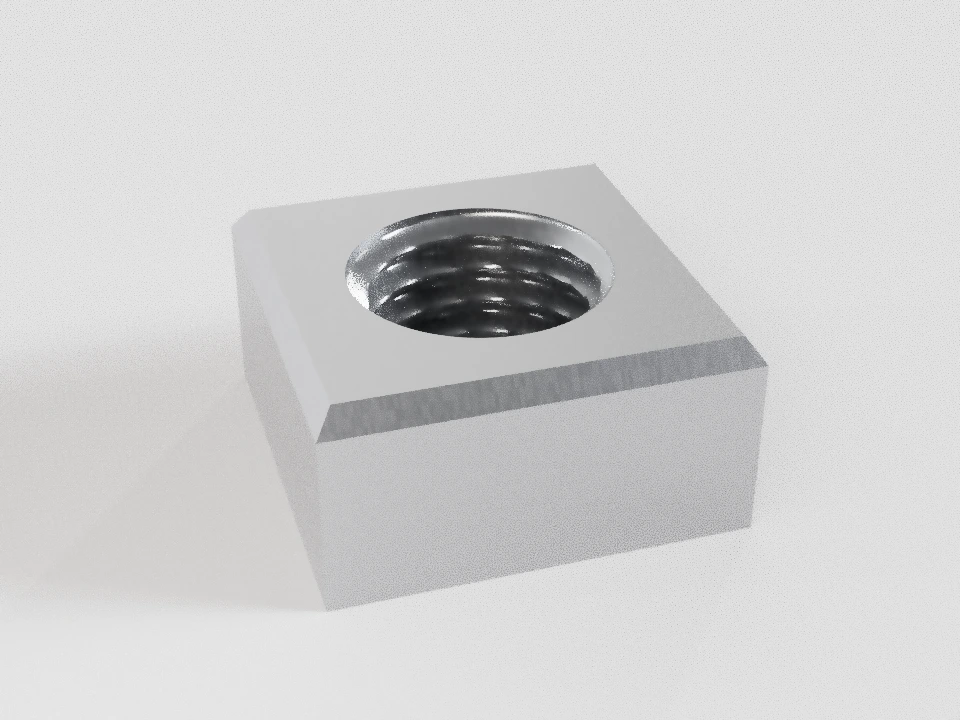

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
DIN 557 — Квадратные гайки с фаской
Квадратные гайки М5–М16 с односторонней фаской и выбором связанного набора размеров М10/М12.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

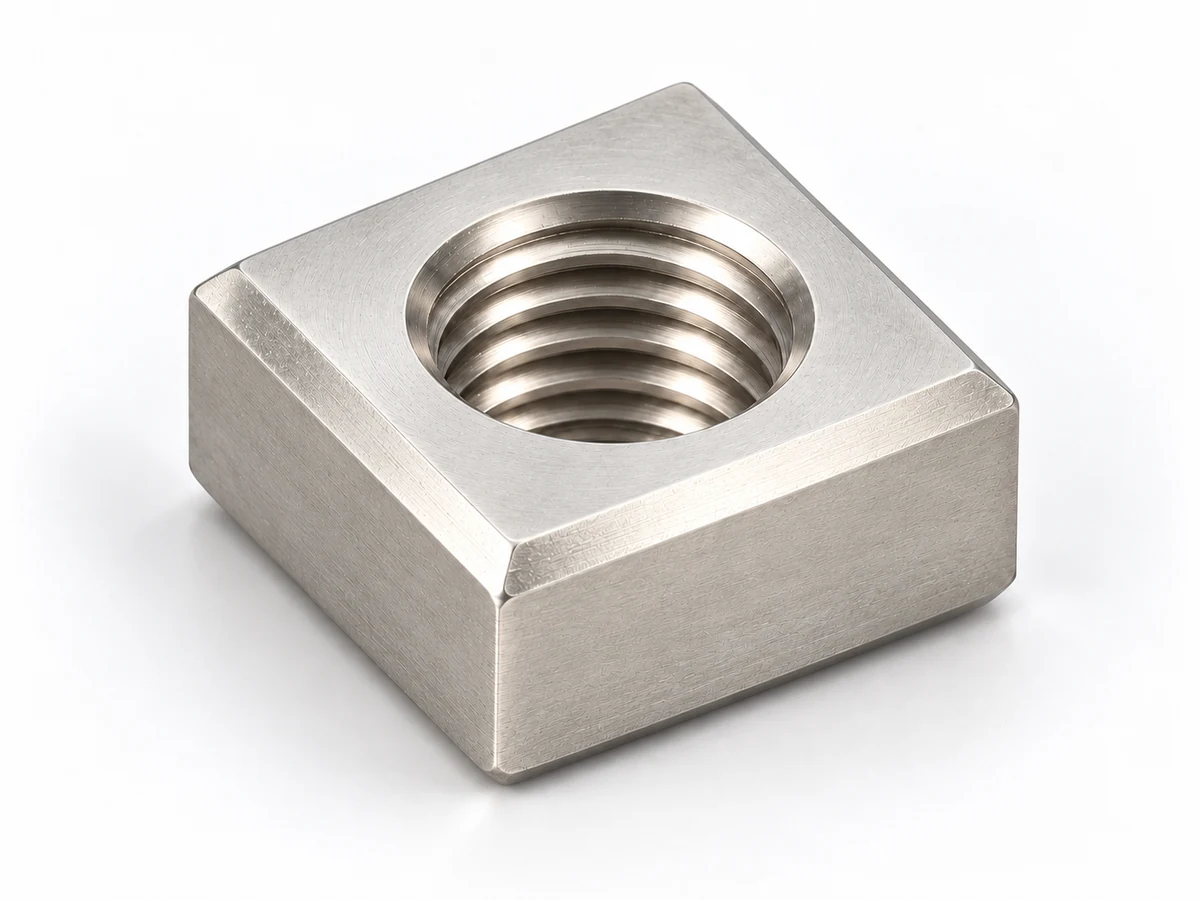

Гайка М10×1,5 (S16) DIN 557 — каталожный ряд
Гайка М10×1,5 (S16) DIN 557 — каталожный ряд
- Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
- Размерный ряд каталожный; отдельные требования уточняются.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 10 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Высота | 8 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Сторона квадрата под ключ | 16 | — | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Диаметр площадки фаски | — | — | 14,5 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Внутренний диаметр резьбы | 8,376 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 9,026 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 10 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
Применение
Удержание в кармане
Параллельные грани опираются на стенки кармана и препятствуют провороту.
Карман показан условно. Его допуски и удержание гайки не выводятся из одного размера под ключ.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 557 — каталожный ряд · точность Не установлена
Редакция не установлена
| d | Основной (крупный) P | Мелкие P | m | s | dᵥ |
|---|---|---|---|---|---|
| 5 | 0,8 | — | 4 | 8 | ≥ 6,7 |
| 6 | 1 | — | 5 | 10 | ≥ 8,7 |
| 8 | 1,25 | — | 6,5 | 13 | ≥ 11,5 |
| 10 | 1,5 | — | 8 | 16 | ≥ 14,5 |
| 12 | 1,75 | — | 10 | 18 | ≥ 16,5 |
| 16 | 2 | — | 13 | 24 | ≥ 22 |
| d | Основной (крупный) P | Мелкие P | m | s | dᵥ |
|---|---|---|---|---|---|
| 10 | 1,5 | — | 8 | 17 | ≥ 15,5 |
| 12 | 1,75 | — | 10 | 19 | ≥ 17,2 |
Выбрать строку DIN 557 — каталожный ряд
- m
- Высота.
- s
- Сторона квадрата под ключ.
- dᵥ
- Диаметр площадки фаски.
Исполнения
- Основной набор s/dᵥ
- Увеличенный набор s/dᵥ для М10 и М12
Требования и конструкция
- Квадрат удерживается стенками кармана; размеры кармана задаются чертежом узла.
- Для М10 и М12 доступны два связанных каталожных набора s/dᵥ; редакция не установлена.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Редакция не установлена; Размерная таблица и схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М10×1,5 (S16) DIN 557 — каталожный ряд
Начальный пример. Редакция не установлена
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 10 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Шаг резьбы | 1,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Высота | 8 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Сторона квадрата под ключ | 16 | — | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Диаметр площадки фаски | — | — | 14,5 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Внутренний диаметр резьбы | 8,376 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 9,026 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 10 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
