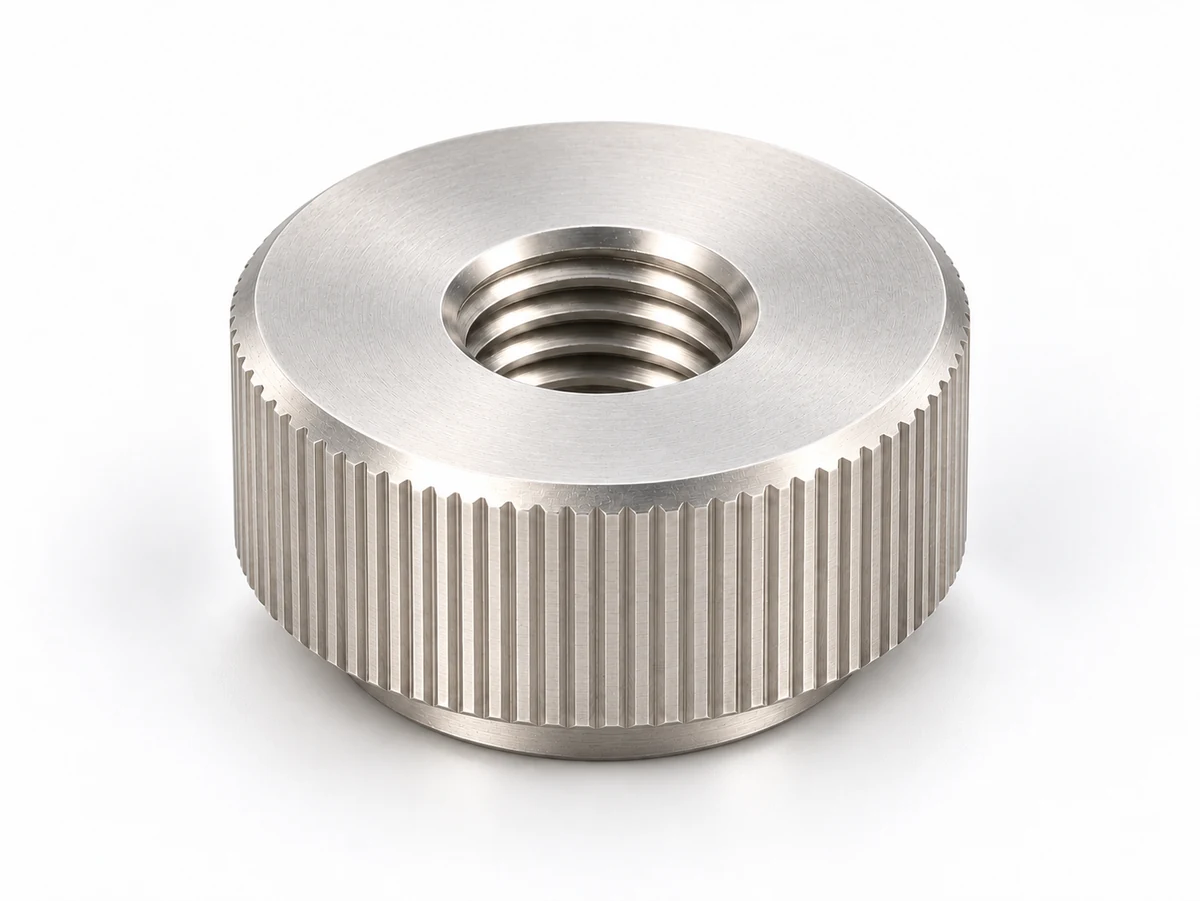

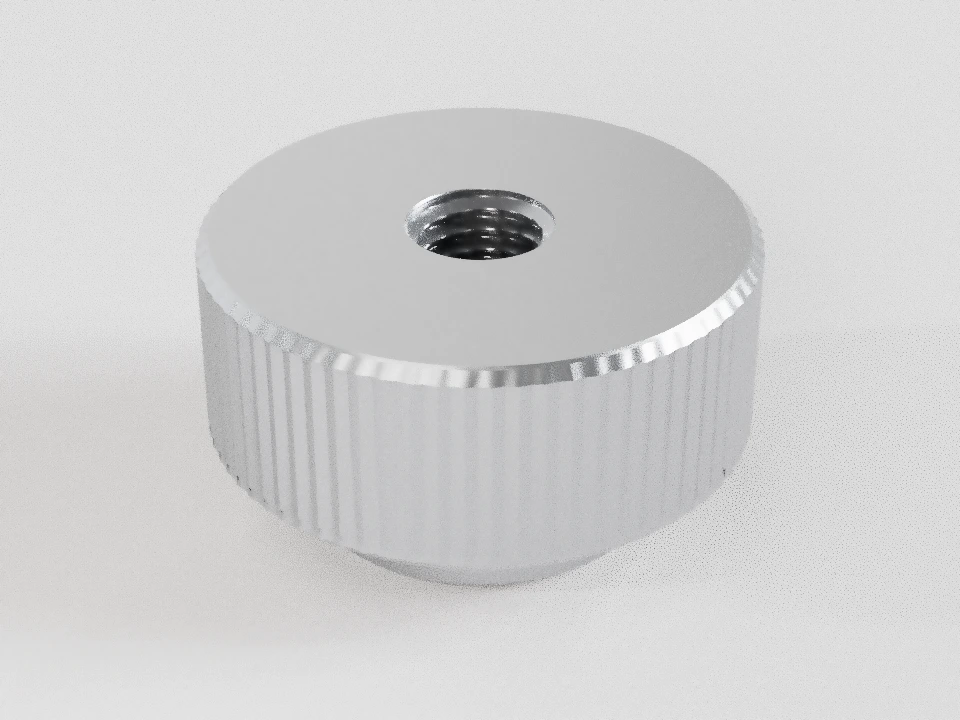

DIN 6303 — Высокие накатанные гайки с внутренней полостью
Накатанные гайки М5–М12 с отдельными диаметром уступа, полной длиной и резьбовым участком.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М8×1,25 DIN 6303 — каталожный ряд
Гайка М8×1,25 DIN 6303 — каталожный ряд
- Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
- Размерный ряд каталожный; отдельные требования уточняются.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 8 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Шаг резьбы | 1,25 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Диаметр уступа | 20 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Диаметр накатанного венца | 30 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Полная длина | 17 | — | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Длина резьбовой части по схеме | 10 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Длина уступа | 5 | — | — | — | мм | Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
| Внутренний диаметр резьбы | 6,647 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 7,188 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 8 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Каталожный номинал; допуск уточняется. Каталожная геометрия; Редакция не установлена; Размерная таблица и схема |
Применение
Ручная регулировка
Накатанная поверхность служит для удержания и регулировки гайки рукой.
Проверить высоту, доступ и выбранный профиль; насечка не задаёт допустимый момент.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
DIN 6303 — каталожный ряд · точность Не установлена
Редакция не установлена
| d | Основной (крупный) P | Мелкие P | d₁ | D | l | h | l₂ |
|---|---|---|---|---|---|---|---|
| 5 | 0,8 | — | 14 | 20 | 12 | 7 | 4 |
| 6 | 1 | — | 16 | 24 | 14 | 8 | 4 |
| 8 | 1,25 | — | 20 | 30 | 17 | 10 | 5 |
| 10 | 1,5 | — | 28 | 36 | 20 | 12 | 6 |
| 12 | 1,75 | — | 32 | 40 | 24 | 16 | 8 |
Выбрать строку DIN 6303 — каталожный ряд
- d₁
- Диаметр уступа.
- D
- Диаметр накатанного венца.
- l
- Полная длина.
- h
- Длина резьбовой части по схеме.
- l₂
- Длина уступа.
Исполнения
- Основная форма
Требования и конструкция
- Высокая накатанная гайка для ручной регулировки. Отличается от DIN 466/467 профилем уступа и внутренней полостью.
- Профиль накатки условный; диаметр венца, уступ и резьбовой участок заданы отдельно.
Неуказанные фаски, скругления и профиль резьбы показаны условно; размеры таких элементов не назначены.
| Обозначение | Элемент | Пределы | Ед. |
|---|
Источник размеров: Каталожная геометрия, Редакция не установлена; Размерная таблица и схема.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М8×1,25 DIN 6303 — каталожный ряд
Начальный пример. Редакция не установлена
