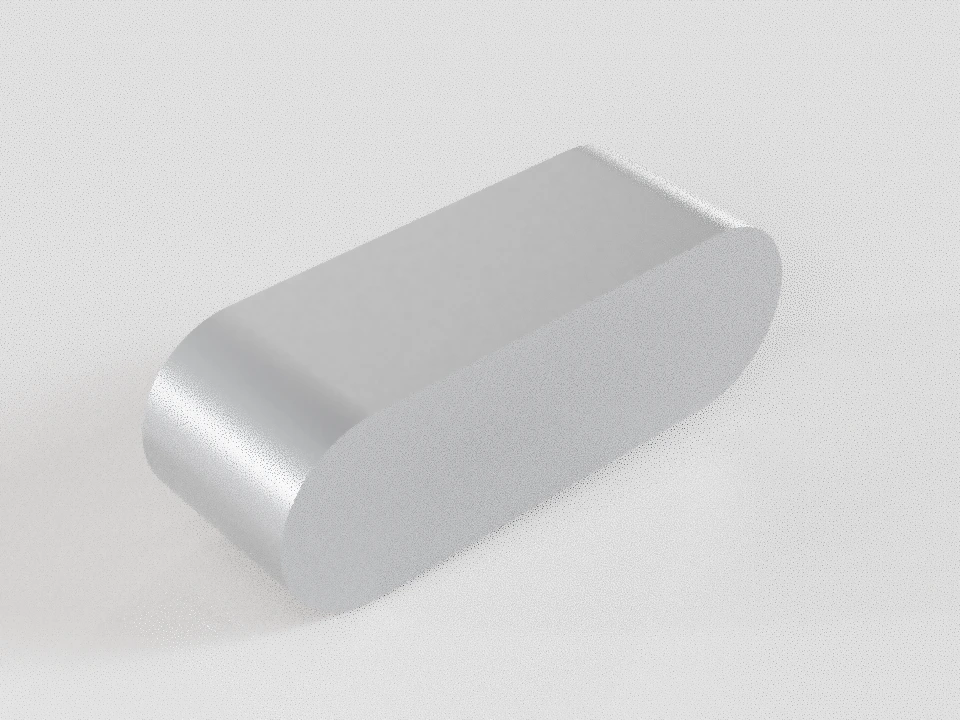

Пример: ГОСТ 23360-78, издание 1993 с изменениями № 1, 2. Таблица 1: 28 исходных сечений; таблицы 2, 3: пазы и базы · 2×2×6 — предметная 3D-модель
Пример: ГОСТ 23360-78, издание 1993 с изменениями № 1, 2. Таблица 1: 28 исходных сечений; таблицы 2, 3: пазы и базы · 2×2×6

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

Карточка стандарта / Шпонки

ГОСТ 23360-78 Призматические шпонки, исполнения 1, 2, 3

Стандарт задаёт призматические шпонки и пазы вала и втулки. Исполнение 1 имеет два округлённых торца, 2 — два прямых, 3 — один округлённый и один прямой.

Для заказа укажите исполнение и b × h × l. Диапазон длины в строке — границы выбора из установленного ряда, а не подтверждённый ассортимент поставки.

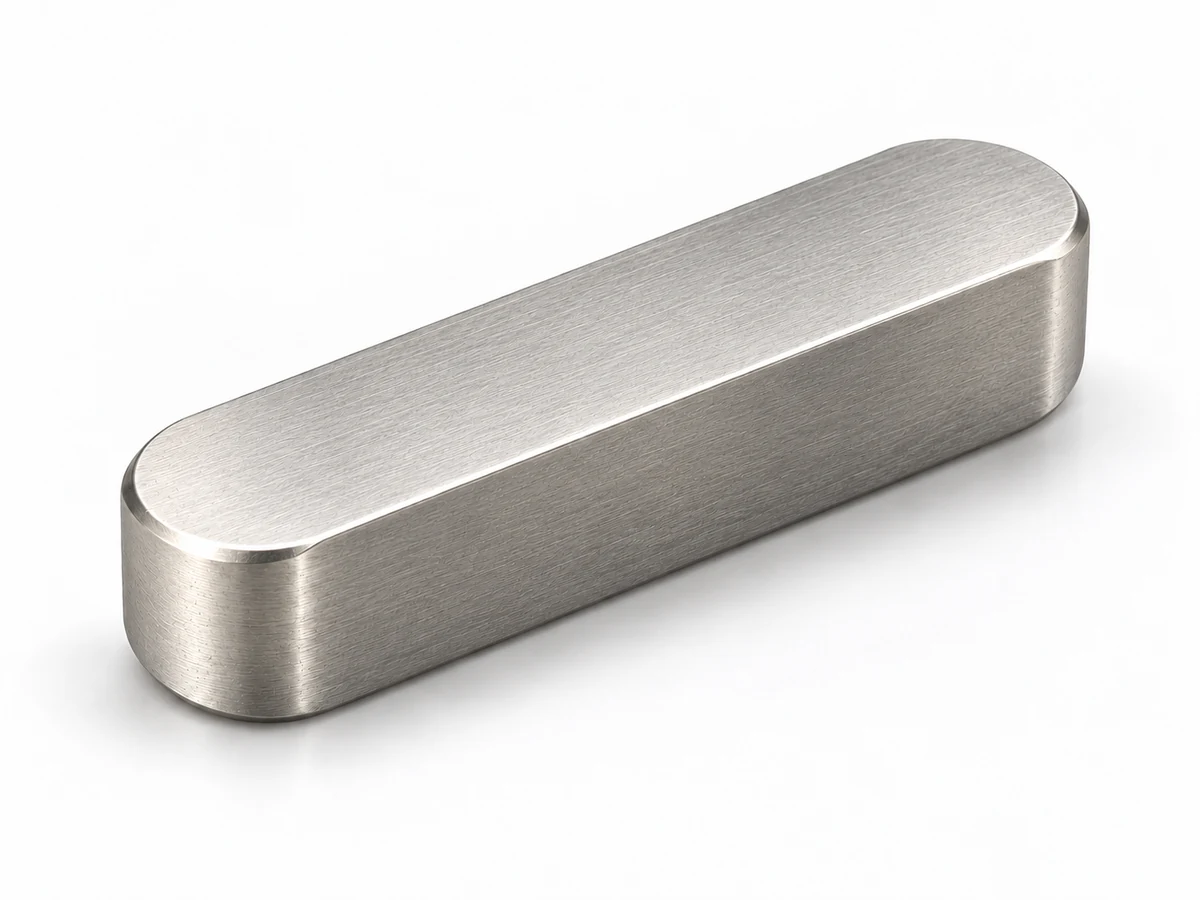

ГОСТ 23360-78 Призматические шпонки, исполнения 1, 2, 3 — предметная иллюстрация
ГОСТ 23360-78 Призматические шпонки, исполнения 1, 2, 3Предметная иллюстрация

Применение стандарта в РФ

Статус документа в фонде: Действует.

Действует по просмотренной карточке Росстандарта; сведений об ограничении применения в ней не обнаружено.

Проверка источника статуса: 2026-10-01. Росстандарт ↗

Изменения, поправки и даты
  • Текстовое изменение № 2 · ИУС 2-1987

    Учтено в указанном нормативном издании.

    Введено: 1987-07-01; зарегистрировано: 1986-11-24. Документ: 3509. Росстандарт ↗

  • Текстовое изменение № 1 · ИУС 7-1984

    Учтено в указанном нормативном издании.

    Введено: 1985-01-01; зарегистрировано: 1984-03-27. Документ: 994. Росстандарт ↗

Подбор по размерам

Выберите изделие и проверьте геометрию

ГОСТ 23360-78, издание 1993 с изменениями № 1, 2. Таблица 1: 28 исходных сечений; таблицы 2, 3: пазы и базы контроля.

ГОСТ 23360-78 · 2 × 2 · l=6 · исполнение 1

Шпонка · вид сверху · исполнение 1Шпонка · вид сверху · исполнение 1l 6b 2 h9Размеры в мм · единый масштаб по обеим осям
Сечение шпонки и сопряженияСечение шпонки и сопряженияh 2Сопряжение в локальном сечении; вал и втулка показаны фрагментами

Выберите обозначение на чертеже или в таблице, чтобы увидеть смысл и статус размера.

Выбранный вариант · значения и пределы
ОбозначениеПараметрЗначениеПределыОснование и пояснение
Ширина шпонки2 ммтабличное. h9
Высота шпонки2 ммтабличное. h9; h11 по согласованию
Длина шпонки6 ммтабличное
Фаска/радиус кромкине задано ммmin 0,16 · max 0,25табличное
Глубина паза вала1,2 ммтабличное
Глубина паза втулки1 ммтабличное
Рекомендуемый диаметр валане задано ммmin 6 · max 8табличное. нижняя граница исключена; верхняя включена. Ряд 1
Выбранный вал для схемы7 ммвыбранный внутри интервала
Поле ширины паза валаN9 табличное
Поле ширины паза втулкиJs9 табличное
База контроля вала5,8 ммрасчёт
База контроля втулки8 ммрасчёт
Верхний зазор номинальной сборки0,2 ммрасчёт t₁+t₂−h

Как используется изделие

Подготовить паз валаПодготовить паз валаСоседние детали и порядок действий — иллюстрация; не нормативная сборка

Последовательность переключается вручную. Размер выбранного изделия сохранён; соседние детали показаны условно.

Основание размеров и ограничения
  • Исполнение 1: оба конца закруглены; 2: оба плоские; 3: один закруглён. Для закруглённого конца R = b/2 в плане.
  • Длины выбираются из дискретного ряда внутри границ каждого сечения. 7×7 и 24×14 — только для режущего инструмента.
  • Ширина шпонки b h9; высота h h11, для h от 2 до 6 мм — h9 (h11 по согласованию). Длина паза на валу — H15.
  • Свободное соединение: паз вала H9, втулки D10; нормальное: N9 и Js9; плотное: P9 и P9. По согласованию при плотном соединении один паз допускается H11.
  • t₁ — глубина паза от поверхности вала, t₂ — глубина в ступице. Базы контроля d−t₁ и d+t₂ не смешиваются с высотой шпонки. Вал в сцене выбирается внутри указанного интервала.
Печатный лист выбранного изделия

ПКФ «Стандарт» · /catalog/keys/gost-23360-78/

Лист выбранного изделия

ГОСТ 23360-78 · 2 × 2 · l=6 · исполнение 1

ГОСТ 23360-78, издание 1993 с изменениями № 1, 2. Таблица 1: 28 исходных сечений; таблицы 2, 3: пазы и базы контроля.

Шпонка · вид сверху · исполнение 1Шпонка · вид сверху · исполнение 1l 6b 2 h9Размеры в мм · единый масштаб по обеим осям
Сечение шпонки и сопряженияСечение шпонки и сопряженияh 2Сопряжение в локальном сечении; вал и втулка показаны фрагментами
Выбранный вариант · значения и пределы
ОбозначениеПараметрЗначениеПределыОснование и пояснение
Ширина шпонки2 ммтабличное. h9
Высота шпонки2 ммтабличное. h9; h11 по согласованию
Длина шпонки6 ммтабличное
Фаска/радиус кромкине задано ммmin 0,16 · max 0,25табличное
Глубина паза вала1,2 ммтабличное
Глубина паза втулки1 ммтабличное
Рекомендуемый диаметр валане задано ммmin 6 · max 8табличное. нижняя граница исключена; верхняя включена. Ряд 1
Выбранный вал для схемы7 ммвыбранный внутри интервала
Поле ширины паза валаN9 табличное
Поле ширины паза втулкиJs9 табличное
База контроля вала5,8 ммрасчёт
База контроля втулки8 ммрасчёт
Верхний зазор номинальной сборки0,2 ммрасчёт t₁+t₂−h

Требования к заказу

Количество
не задано
Материал
не задано
Прочность
не задано
Покрытие
не задано
Комментарий
не задано

Условия применения данных

  • Исполнение 1: оба конца закруглены; 2: оба плоские; 3: один закруглён. Для закруглённого конца R = b/2 в плане.
  • Длины выбираются из дискретного ряда внутри границ каждого сечения. 7×7 и 24×14 — только для режущего инструмента.
  • Ширина шпонки b h9; высота h h11, для h от 2 до 6 мм — h9 (h11 по согласованию). Длина паза на валу — H15.
  • Свободное соединение: паз вала H9, втулки D10; нормальное: N9 и Js9; плотное: P9 и P9. По согласованию при плотном соединении один паз допускается H11.
  • t₁ — глубина паза от поверхности вала, t₂ — глубина в ступице. Базы контроля d−t₁ и d+t₂ не смешиваются с высотой шпонки. Вал в сцене выбирается внутри указанного интервала.

Параметры для согласования. Геометрия не подтверждает наличие, характеристики партии или пригодность конкретного соединения. Выбранные поля допусков и пределы не заменяются величинами, использованными для рисунка.

ПКФ «Стандарт» · /catalog/keys/gost-23360-78/

Лист выбранного изделия

ГОСТ 23360-78 · 2 × 2 · l=6 · исполнение 1

ГОСТ 23360-78, издание 1993 с изменениями № 1, 2. Таблица 1: 28 исходных сечений; таблицы 2, 3: пазы и базы контроля.

Шпонка · вид сверху · исполнение 1Шпонка · вид сверху · исполнение 1l 6b 2 h9Размеры в мм · единый масштаб по обеим осям
Сечение шпонки и сопряженияСечение шпонки и сопряженияh 2Сопряжение в локальном сечении; вал и втулка показаны фрагментами
Выбранный вариант · значения и пределы
ОбозначениеПараметрЗначениеПределыОснование и пояснение
Ширина шпонки2 ммтабличное. h9
Высота шпонки2 ммтабличное. h9; h11 по согласованию
Длина шпонки6 ммтабличное
Фаска/радиус кромкине задано ммmin 0,16 · max 0,25табличное
Глубина паза вала1,2 ммтабличное
Глубина паза втулки1 ммтабличное
Рекомендуемый диаметр валане задано ммmin 6 · max 8табличное. нижняя граница исключена; верхняя включена. Ряд 1
Выбранный вал для схемы7 ммвыбранный внутри интервала
Поле ширины паза валаN9 табличное
Поле ширины паза втулкиJs9 табличное
База контроля вала5,8 ммрасчёт
База контроля втулки8 ммрасчёт
Верхний зазор номинальной сборки0,2 ммрасчёт t₁+t₂−h

Требования к заказу

Количество
не задано
Материал
не задано
Прочность
не задано
Покрытие
не задано
Комментарий
не задано

Условия применения данных

  • Исполнение 1: оба конца закруглены; 2: оба плоские; 3: один закруглён. Для закруглённого конца R = b/2 в плане.
  • Длины выбираются из дискретного ряда внутри границ каждого сечения. 7×7 и 24×14 — только для режущего инструмента.
  • Ширина шпонки b h9; высота h h11, для h от 2 до 6 мм — h9 (h11 по согласованию). Длина паза на валу — H15.
  • Свободное соединение: паз вала H9, втулки D10; нормальное: N9 и Js9; плотное: P9 и P9. По согласованию при плотном соединении один паз допускается H11.
  • t₁ — глубина паза от поверхности вала, t₂ — глубина в ступице. Базы контроля d−t₁ и d+t₂ не смешиваются с высотой шпонки. Вал в сцене выбирается внутри указанного интервала.

Параметры для согласования. Геометрия не подтверждает наличие, характеристики партии или пригодность конкретного соединения. Выбранные поля допусков и пределы не заменяются величинами, использованными для рисунка.

Нормативная геометрия

Стандарт предусматривает

Допуски шпонки
Ширина b — h9, длина l — h14; высота h — h11, для 2–6 мм — h9, с оговорённым в примечании заказом h11
Ряд длин, мм
6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 32; 36; 40; 45; 50; 56; 63; 70; 80; 90; 100; 110; 125; 140; 160; 180; 200; 220; 250; 280; 320; 360; 400; 450; 500
Материал
Шпоночная сталь ГОСТ 8787-68; допускается другая сталь с временным сопротивлением не менее 590 МПа

Переиздание август 1993; изменения № 1, 2. Проверка содержания: проверена только часть. Проверена техническая основа выбранных размеров и параметрической схемы. ГОСТ 23360-78, издание 1993 с изменениями № 1, 2. Таблица 1: 28 исходных сечений; таблицы 2, 3: пазы и базы контроля. Характеристики партии и полный ряд за пределами этой области не подтверждены.

Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.

Размеры по стандарту

Обозначения в этих таблицах
b
Ширина, мм
h
Высота, мм
s или r min
Фаска или радиус, не менее, мм
s или r max
Фаска или радиус, не более, мм
l от
Начало диапазона длины, мм
l до
Конец диапазона длины, мм

min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.

Полная размерная таблица стандарта

Призматические шпонки, исполнения 1, 2, 3 — размеры

7 × 7 и 24 × 14 применяют только для крепления режущего инструмента. Длины вне диапазона допускаются стандартом; свыше 500 мм — ряд Ra20 ГОСТ 6636-69. Минимальная фаска/радиус дана для ответственных соединений.

Проверка этой таблицы: 2026-10-01. Визуально сверены все 28 строк и все 6 размерных колонок таблицы 1. Таблицы пазов, посадок и приложения не включены в эту таблицу.

Переиздание август 1993; изменения № 1, 2. Источник: ГОСТ 23360-78. Таблица 1 и продолжение, с. 2–3 (PDF 3–4)

Таблица 1 и продолжение, с. 2–3 (PDF 3–4) Размеры в миллиметрах. Нормативная геометрия, не перечень доступных поставок.
b ммШиринаh ммВысотаs или r min ммФаска или радиус, не менееs или r max ммФаска или радиус, не болееl от ммНачало диапазона длиныl до ммКонец диапазона длины
220,160,25620
330,160,25636
440,160,25845
550,250,41056
660,250,41470
770,250,41663
870,250,41890
1080,40,622110
1280,40,628140
1490,40,636160
16100,40,645180
18110,40,650200
20120,60,856220
22140,60,863250
24140,60,863250
25140,60,870280
28160,60,880320
32180,60,890360
362011,2100400
402211,2100400
452511,2110450
502811,2125500
56321,62140500
63321,62160500
70361,62180500
80402,53200500
90452,53220500
100502,53250500

Исполнения по стандарту

Исполнения проходят проверку по нормативному документу.

Связанные ГОСТ / DIN / ISO

Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, шаг резьбы, поля допуска, класс точности и требования конкретной редакции документа.

Согласование поставки

Исполнение для вашей задачи

Класс прочности, марка материала, покрытие и доработка рассматриваются отдельно от нормативной геометрии.

Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.

Подтверждённые исполнения поставки

Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.

Параметры вашей заявки

Укажите требования к конкретному изделию. Выберите вариант выше и нажмите «Передать в заявку». Материал, покрытие и характеристики партии согласуются отдельно.

Комбинация требует технической проверки.

Цена, наличие и срок поставки — после согласования. Чертежи и спецификации — по электронной почте.

Документы и проверка данных

Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.

Источники опубликованных данных
  • ГОСТ 23360-78. Размерная основа проверена в объёме, указанном у таблицы и выбранного изделия. Техническая основа карточки Проверено: 2026-10-15
Что ещё требует проверки
  • Характеристики конкретной партии, материал, покрытие и поставка подтверждаются отдельно.
