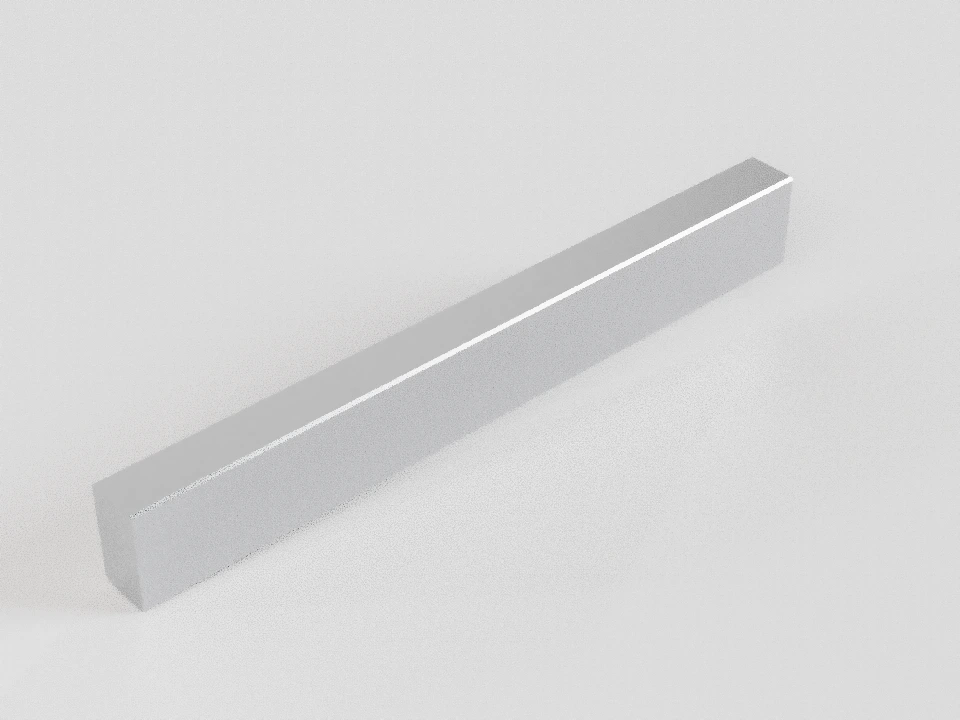

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.
Карточка стандарта / Шпонки

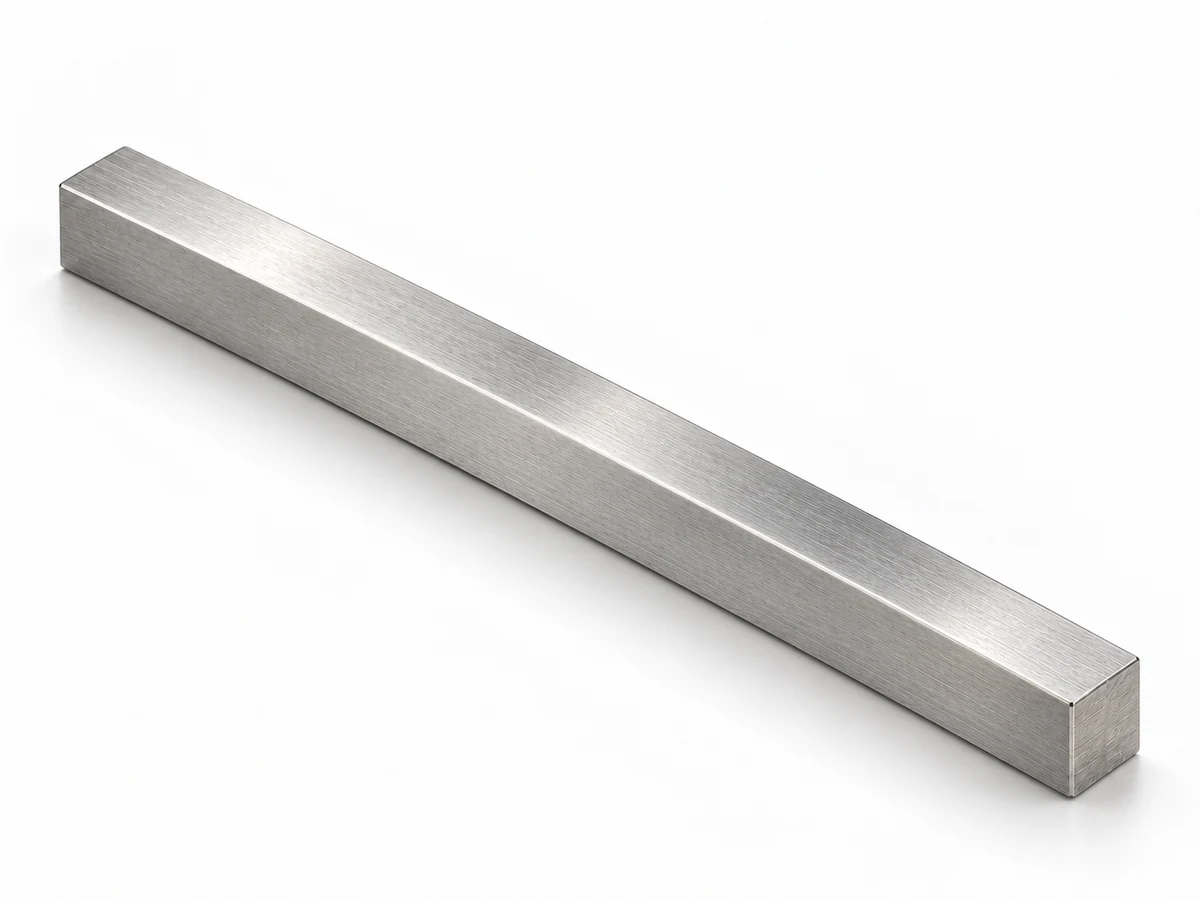

ГОСТ 8787-68 Шпоночная сталь — чистотянутый прокат
Сортамент чистотянутой стали квадратного и прямоугольного сечения для изготовления шпонок. Это заготовка в прутках, а не стандарт готовой шпонки заданной длины.
В заказе укажите сечение b × h и длину прутка. Таблица содержит нормативные сечения и табличную теоретическую массу одного метра; наличие и фактический вес партии отдельно не подтверждаются.
Применение стандарта в РФ
Статус документа в фонде: Действует.
Действует по просмотренной карточке Росстандарта; сведений об ограничении применения в ней не обнаружено.
Проверка источника статуса: 2026-10-01. Росстандарт ↗
Изменения, поправки и даты
- Текстовое изменение № 3 · ИУС 7-1984
Учтено в указанном нормативном издании.
Введено: 1985-01-01; зарегистрировано: 1984-03-27. Документ: 995. Росстандарт ↗
- Текстовое изменение № 1 · ИУС 12-1971
Учтено в указанном нормативном издании.
Введено: 1971-11-01; зарегистрировано: 1971-11-01. Документ: ИУС № 12-71. Росстандарт ↗
- Текстовое изменение № 2 · ИУС 5-1980
Учтено в указанном нормативном издании.
Введено: 1981-01-01; зарегистрировано: 1980-03-18. Документ: 1177. Росстандарт ↗
Подбор по размерам
Выберите изделие и проверьте геометрию
ГОСТ 8787-68 с изменениями № 1–3. Все 28 исходных сечений и теоретические массы 1 м сохранены.
ГОСТ 8787-68 · 2 × 2 · l=1 000 · фаска кромки
Выберите обозначение на чертеже или в таблице, чтобы увидеть смысл и статус размера.
| Обозначение | Параметр | Значение | Пределы | Основание и пояснение |
|---|---|---|---|---|
| Ширина материала | 2 мм | табличное. h9 | ||
| Высота материала | 2 мм | табличное. h9 | ||
| Фаска или радиус кромки | не задано мм | min 0,16 · max 0,25 | табличное | |
| Длина заготовки | 1 000 мм | по согласованию | ||
| Теоретическая масса 1 м | 0,03 кг/м | табличное | ||
| Теоретическая масса заготовки | 0,03 кг | расчёт; не взвешивание |
Сравнение в одном масштабе
Как используется изделие
Последовательность переключается вручную. Размер выбранного изделия сохранён; соседние детали показаны условно.
Основание размеров и ограничения
- Это шпоночный материал в прутках, а не готовая шпонка. После отрезки требуются обработка торцов, снятие заусенцев и контроль по стандарту готовой шпонки.
- Длина прутка и резка согласуются отдельно. Подтверждённый складской метраж в этой карточке не заявлен.
- Ширина b h9; высота h h11, для h от 2 до 6 мм — h9 по изменению № 2. Предельные фаски/радиусы кромок взяты из таблицы.
- Масса m = q·l/1000, где q — теоретическая масса 1 м из таблицы. Это расчёт, а не взвешенная масса партии.
Печатный лист выбранного изделия
ПКФ «Стандарт» · /catalog/keys/gost-8787-68/
Лист выбранного изделия
ГОСТ 8787-68 · 2 × 2 · l=1 000 · фаска кромки
ГОСТ 8787-68 с изменениями № 1–3. Все 28 исходных сечений и теоретические массы 1 м сохранены.
| Обозначение | Параметр | Значение | Пределы | Основание и пояснение |
|---|---|---|---|---|
| Ширина материала | 2 мм | табличное. h9 | ||
| Высота материала | 2 мм | табличное. h9 | ||
| Фаска или радиус кромки | не задано мм | min 0,16 · max 0,25 | табличное | |
| Длина заготовки | 1 000 мм | по согласованию | ||
| Теоретическая масса 1 м | 0,03 кг/м | табличное | ||
| Теоретическая масса заготовки | 0,03 кг | расчёт; не взвешивание |
Требования к заказу
- Количество
- не задано
- Материал
- не задано
- Прочность
- не задано
- Покрытие
- не задано
- Комментарий
- не задано
Условия применения данных
- Это шпоночный материал в прутках, а не готовая шпонка. После отрезки требуются обработка торцов, снятие заусенцев и контроль по стандарту готовой шпонки.
- Длина прутка и резка согласуются отдельно. Подтверждённый складской метраж в этой карточке не заявлен.
- Ширина b h9; высота h h11, для h от 2 до 6 мм — h9 по изменению № 2. Предельные фаски/радиусы кромок взяты из таблицы.
- Масса m = q·l/1000, где q — теоретическая масса 1 м из таблицы. Это расчёт, а не взвешенная масса партии.
Параметры для согласования. Геометрия не подтверждает наличие, характеристики партии или пригодность конкретного соединения. Выбранные поля допусков и пределы не заменяются величинами, использованными для рисунка.
ПКФ «Стандарт» · /catalog/keys/gost-8787-68/
Лист выбранного изделия
ГОСТ 8787-68 · 2 × 2 · l=1 000 · фаска кромки
ГОСТ 8787-68 с изменениями № 1–3. Все 28 исходных сечений и теоретические массы 1 м сохранены.
| Обозначение | Параметр | Значение | Пределы | Основание и пояснение |
|---|---|---|---|---|
| Ширина материала | 2 мм | табличное. h9 | ||
| Высота материала | 2 мм | табличное. h9 | ||
| Фаска или радиус кромки | не задано мм | min 0,16 · max 0,25 | табличное | |
| Длина заготовки | 1 000 мм | по согласованию | ||
| Теоретическая масса 1 м | 0,03 кг/м | табличное | ||
| Теоретическая масса заготовки | 0,03 кг | расчёт; не взвешивание |
Требования к заказу
- Количество
- не задано
- Материал
- не задано
- Прочность
- не задано
- Покрытие
- не задано
- Комментарий
- не задано
Условия применения данных
- Это шпоночный материал в прутках, а не готовая шпонка. После отрезки требуются обработка торцов, снятие заусенцев и контроль по стандарту готовой шпонки.
- Длина прутка и резка согласуются отдельно. Подтверждённый складской метраж в этой карточке не заявлен.
- Ширина b h9; высота h h11, для h от 2 до 6 мм — h9 по изменению № 2. Предельные фаски/радиусы кромок взяты из таблицы.
- Масса m = q·l/1000, где q — теоретическая масса 1 м из таблицы. Это расчёт, а не взвешенная масса партии.
Параметры для согласования. Геометрия не подтверждает наличие, характеристики партии или пригодность конкретного соединения. Выбранные поля допусков и пределы не заменяются величинами, использованными для рисунка.
Нормативная геометрия
Стандарт предусматривает
- Поперечное сечение
- b — ширина, h — высота; кромки с фаской c × 45° или скруглением r
- Предельные отклонения
- b — h9; h — h11, но при h от 2 до 6 мм — h9
- Материал
- Сталь с временным сопротивлением разрыву не ниже 60 кгс/мм² — значение в единицах проверенного издания
Переиздание январь 1971; приложены изменения № 1 (1971), № 2 (1980), № 3 (1984). Проверка содержания: проверена только часть. Проверена техническая основа выбранных размеров и параметрической схемы. ГОСТ 8787-68 с изменениями № 1–3. Все 28 исходных сечений и теоретические массы 1 м сохранены. Характеристики партии и полный ряд за пределами этой области не подтверждены.
Область применения не означает наличие всех сочетаний размеров. Объём проверки указан перед каждой таблицей.
Размеры по стандарту
Обозначения в этих таблицах
- b
- Ширина, мм
- h
- Высота, мм
- c или r min
- Фаска или радиус, не менее, мм
- c или r max
- Фаска или радиус, не более, мм
- Масса 1 м
- Теоретическая масса одного метра, кг/м
min — не менее; max — не более. Прочерк расшифрован в примечании конкретной таблицы.
Полная размерная таблица стандарта
Шпоночная сталь — чистотянутый прокат — размеры
Сечения 7 × 7 и 24 × 14 включены изменением № 1. Масса переписана из стандарта, не рассчитана по площади сечения.
Проверка этой таблицы: 2026-10-01. Визуально сверены все 26 строк основной таблицы и 2 добавленные строки изменения № 1, все колонки сечения, фаски/радиуса и массы. Изменения № 2–3 учтены в допусках.
Переиздание январь 1971; приложены изменения № 1 (1971), № 2 (1980), № 3 (1984). Источник: ГОСТ 8787-68. Пункт 1, таблица и продолжение (PDF 1–2), изменение № 1 (PDF 3)
| b ммШирина | h ммВысота | c или r min ммФаска или радиус, не менее | c или r max ммФаска или радиус, не более | Масса 1 м кг/мТеоретическая масса одного метра |
|---|---|---|---|---|
| 2 | 2 | 0,16 | 0,25 | 0,03 |
| 3 | 3 | 0,16 | 0,25 | 0,07 |
| 4 | 4 | 0,16 | 0,25 | 0,13 |
| 5 | 5 | 0,25 | 0,4 | 0,2 |
| 6 | 6 | 0,25 | 0,4 | 0,29 |
| 7 | 7 | 0,25 | 0,4 | 0,38 |
| 8 | 7 | 0,25 | 0,4 | 0,44 |
| 10 | 8 | 0,4 | 0,6 | 0,63 |
| 12 | 8 | 0,4 | 0,6 | 0,75 |
| 14 | 9 | 0,4 | 0,6 | 0,99 |
| 16 | 10 | 0,4 | 0,6 | 1,26 |
| 18 | 11 | 0,4 | 0,6 | 1,55 |
| 20 | 12 | 0,6 | 0,8 | 1,88 |
| 22 | 14 | 0,6 | 0,8 | 2,42 |
| 24 | 14 | 0,6 | 0,8 | 2,63 |
| 25 | 14 | 0,6 | 0,8 | 2,74 |
| 28 | 16 | 0,6 | 0,8 | 3,52 |
| 32 | 18 | 0,6 | 0,8 | 4,52 |
| 36 | 20 | 1 | 1,2 | 5,65 |
| 40 | 22 | 1 | 1,2 | 6,91 |
| 45 | 25 | 1 | 1,2 | 8,79 |
| 50 | 28 | 1 | 1,2 | 10,99 |
| 56 | 32 | 1,6 | 2 | 14,06 |
| 63 | 32 | 1,6 | 2 | 15,82 |
| 70 | 36 | 1,6 | 2 | 19,78 |
| 80 | 40 | 2,5 | 3 | 25,12 |
| 90 | 45 | 2,5 | 3 | 31,79 |
| 100 | 50 | 2,5 | 3 | 39,25 |
Исполнения по стандарту
Исполнения проходят проверку по нормативному документу.
Связанные ГОСТ / DIN / ISO
Связь стандартов не означает автоматическую взаимозаменяемость изделий. При подборе проверяются геометрия, шаг резьбы, поля допуска, класс точности и требования конкретной редакции документа.
Подбор сопрягаемых изделий выполняется по требованиям соединения.
Согласование поставки
Исполнение для вашей задачи
Класс прочности, марка материала, покрытие и доработка рассматриваются отдельно от нормативной геометрии.
Возможность исполнения подтверждается при обработке заявки. Окончательная возможность изготовления и поставки конкретной комбинации подтверждается при обработке запроса.
Подтверждённые исполнения поставки
Матрица подтверждённых сочетаний для этой карточки пока не опубликована. Это не сведения об отсутствии товара.
Документы и проверка данных
Для заявки укажите нужную редакцию стандарта, требования к маркировке и документам на партию.
Источники опубликованных данных
- ГОСТ 8787-68. Размерная основа проверена в объёме, указанном у таблицы и выбранного изделия. Техническая основа карточки Проверено: 2026-10-15
Что ещё требует проверки
- Характеристики конкретной партии, материал, покрытие и поставка подтверждаются отдельно.
