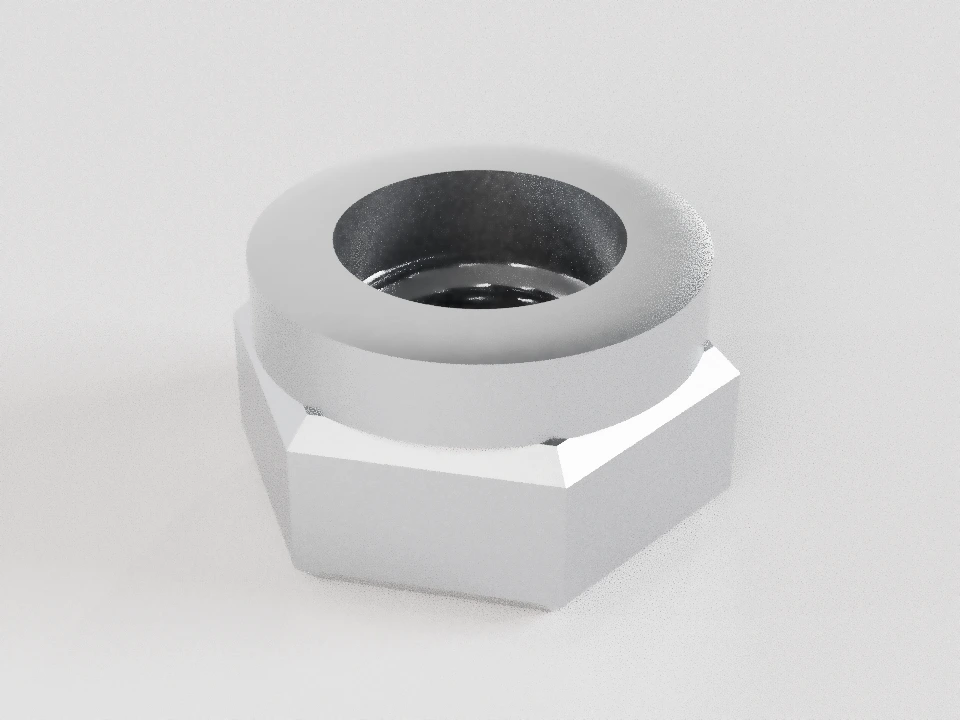

Пример: DIN 985 · М12 · исполнение 1 — предметная 3D-модель
Пример: DIN 985 · М12 · исполнение 1

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

DIN 985 — Гайки самоконтрящиеся с неметаллической вставкой, низкие

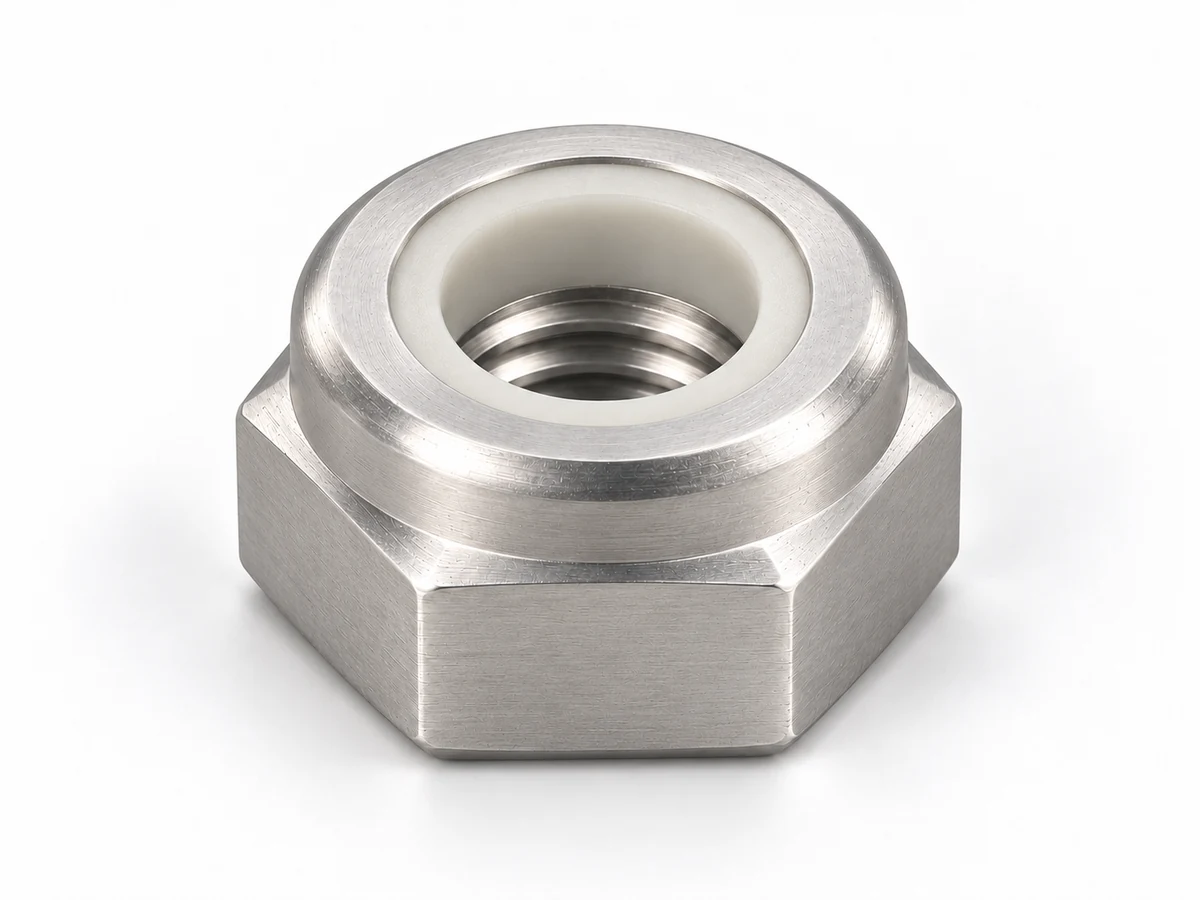

DIN 985 — Гайки самоконтрящиеся с неметаллической вставкой, низкие — предметная иллюстрация
DIN 985 — Гайки самоконтрящиеся с неметаллической вставкой, низкиеПредметная иллюстрация

Низкие гайки М3–М48 с неметаллической вставкой. Материал вставки и допустимую температуру проверяют для конкретной поставки.

При температурах выше +120 °C или специальных требованиях к материалу и коррозионной стойкости стандарт требует отдельного согласования. Низкая форма не подходит для затяжки до предела текучести; её пробные нагрузки нельзя брать как для полной высокой гайки.

Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…

Стартовый пример: Гайка М12×1,75-6H (S19) DIN 985

Гайка М12×1,75-6H (S19) DIN 985 — mainDIN 985 · M12 × 1,75Размеры по выбранной ветви; ненормированные переходы условны.Вид сбоку · ось резьбы →Торец вдоль оси резьбыДва вида детали. Резьба и ненормированные переходы показаны условно.dPhSme1

Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.

Гайка М12×1,75-6H (S19) DIN 985

Гайка М12×1,75-6H (S19) DIN 985

  • Форма стопорящего элемента показана условно. Металлическая резьбовая часть, зона стопорения и полная высота различаются.
  • Размерный ряд по DIN 985.
  • Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
Выбранный вариант — DIN 985
ПараметрНоминалПолеМинимумМаксимумЕд.Базы, статус и источник
Номинальный диаметр резьбы12M / 6H——ммНоминальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 985; DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема
Шаг резьбы1,75———ммОсевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. DIN 985; DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема
Полная высота12—11,5712ммМежду крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 985; DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема
Размер под ключ19—18,6719ммРасстояние между двумя противоположными параллельными гранями. Нормативный. DIN 985; DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема
Высота металлической резьбовой части——8—мм Нормативный. DIN 985; DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема
Размер между противоположными углами——21,1—ммРасстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. DIN 985; DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема
Внутренний диаметр резьбы10,1066H10,10610,441ммВнутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Средний диаметр резьбы10,8636H10,86311,063ммСредний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Наружный диаметр внутренней резьбы12—12—ммДиаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 985; DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема
Стопорящий элемент————ммЗона повышенного трения внутренней резьбы. Контур и деформация стопорящего элемента показаны условно. Ресурс и условия применения уточняются. Не задан. DIN 985; DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема

Выберите размер.

Применение

Гайка со вставкой

Резьбовой стержень входит в металлическую резьбу и затем в отдельную стопорящую зону вставки.

Гайка со вставкой — Принцип работы в узлеГайка со вставкойM12 × 1,75 · основной (крупный) · RH3. Принцип работы в узлеСопрягаемые детали показаны условно; схема объясняет принцип соединения.

Материал вставки, температура и повторное применение требуют данных выбранного изделия.

Полные связанные таблицы размеров

Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.

DIN 985 · точность А до М16 / В свыше М16

DIN 985:1987-05; размерная таблица русского перевода

DIN 985 — весь ряд
dОсновной (крупный) PМелкие PhSme
30,5—4 [3,7…4]5,5 [5,32…5,5]≥ 2,4≥ 6,01
40,7—5 [4,7…5]7 [6,78…7]≥ 2,9≥ 7,66
50,8—5 [4,7…5]8 [7,78…8]≥ 3,2≥ 8,79
61—6 [5,7…6]10 [9,78…10]≥ 4≥ 11,05
71—7,5 [7,14…7,5]11 [10,73…11]≥ 4,7≥ 12,12
81,2518 [7,64…8]13 [12,73…13]≥ 5,5≥ 14,38
101,51, 1,2510 [9,64…10]17 [16,73…17]≥ 6,5≥ 18,9
121,751,5, 1,2512 [11,57…12]19 [18,67…19]≥ 8≥ 21,1
1421,514 [13,3…14]22 [21,67…22]≥ 9,5≥ 24,49
1621,516 [15,3…16]24 [23,67…24]≥ 10,5≥ 26,75
182,52, 1,518,5 [17,66…18,5]27 [26,16…27]≥ 13≥ 29,56
202,52, 1,520 [18,7…20]30 [29,16…30]≥ 14≥ 32,95
222,52, 1,522 [20,7…22]32 [31…32]≥ 15≥ 35,03
243224 [22,7…24]36 [35…36]≥ 15≥ 39,55
273227 [25,7…27]41 [40…41]≥ 17≥ 45,2
303,5230 [28,7…30]46 [45…46]≥ 19≥ 50,85
333,5233 [31,4…33]50 [49…50]≥ 22≥ 55,37
364336 [34,4…36]55 [53,8…55]≥ 25≥ 60,79
394339 [37,4…39]60 [58,8…60]≥ 27≥ 66,44
424,5342 [40,4…42]65 [63,8…65]≥ 29≥ 72,09
454,5345 [43,4…45]70 [68,1…70]≥ 32≥ 76,95
485348 [46,4…48]75 [73,1…75]≥ 36≥ 82,6
Выбрать строку DIN 985
h
Полная высота.
S
Размер под ключ.
m
Высота металлической резьбовой части.
e
Размер между противоположными углами.

Исполнения

  • С неметаллической вставкой

Требования и конструкция

  • Материал вставки, допустимый ресурс повторного применения и условия работы задаются требованиями конкретного изделия.
  • Класс прочности, материал и покрытие — требования запроса; коммерческая доступность отдельно подтверждается.

Форма стопорящего элемента показана условно. Металлическая резьбовая часть, зона стопорения и полная высота различаются.

DIN 985 — углы и шероховатость
ОбозначениеЭлементПределыЕд.

Источник размеров: DIN 985, DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема.

ISO 10511 — каталожная геометрия · точность уточняется

Каталожное исполнение; редакция не установлена

ISO 10511 — каталожная геометрия — весь ряд
dОсновной (крупный) PМелкие PhSm′
30,5—3,42…3,95,5≥ 1,24
40,7—4,52…57≥ 1,56
50,8—4,52…58≥ 1,96
61—5,52…610≥ 2,32
81,25—6,18…6,7613≥ 2,96
101,5—7,98…8,5616≥ 3,76
121,75—9,53…10,2318≥ 4,56
162—11,32…12,4224≥ 5,94
202,5—13,1…14,930≥ 7,28
243—16…17,836≥ 8,72
303,5—20,1…22,246≥ 11,12
364—23,4…25,555≥ 13,52
Выбрать строку ISO 10511 — каталожная геометрия
h
Полная высота.
S
Размер под ключ.
m′
Минимальная высота под ключ.

Исполнения

  • С неметаллической вставкой

Требования и конструкция

  • Материал вставки, допустимый ресурс повторного применения и условия работы задаются требованиями конкретного изделия.
  • Класс прочности, материал и покрытие — требования запроса; коммерческая доступность отдельно подтверждается.

Форма стопорящего элемента показана условно. Металлическая резьбовая часть, зона стопорения и полная высота различаются.

ISO 10511 — каталожная геометрия — углы и шероховатость
ОбозначениеЭлементПределыЕд.

Источник размеров: Каталожная геометрия, Каталожное исполнение; редакция не установлена; Размерная таблица и конструктивная схема.

Допуски и контроль

Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.

Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.

Как указать гайку в заказе

Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.

Гайка М12×1,75-6H (S19) DIN 985

Начальный пример. DIN 985:1987-05; размерная таблица русского перевода

Гайка М12×1,75-6H (S19) DIN 985 — sectionDIN 985 · M12 × 1,75Размеры по выбранной ветви; ненормированные переходы условны.Осевое сечение · ось резьбы →Торец вдоль оси резьбыДва вида детали. Резьба и ненормированные переходы показаны условно.dPhSme1
Выбранный вариант — DIN 985
ПараметрНоминалПолеМинимумМаксимумЕд.Базы, статус и источник
Номинальный диаметр резьбы12M / 6H——ммНоминальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. DIN 985; DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема
Шаг резьбы1,75———ммОсевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. DIN 985; DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема
Полная высота12—11,5712ммМежду крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. DIN 985; DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема
Размер под ключ19—18,6719ммРасстояние между двумя противоположными параллельными гранями. Нормативный. DIN 985; DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема
Высота металлической резьбовой части——8—мм Нормативный. DIN 985; DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема
Размер между противоположными углами——21,1—ммРасстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. DIN 985; DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема
Внутренний диаметр резьбы10,1066H10,10610,441ммВнутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной диаметр по ГОСТ 24705; пределы по таблице 4 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Средний диаметр резьбы10,8636H10,86311,063ммСредний диаметр метрической резьбы; определяется профильными средствами контроля. Основной диаметр по ГОСТ 24705; пределы по таблице 6 ГОСТ 16093, мм. Расчётный. ГОСТ 16093-2004; Таблицы 4, 6, 7; степень точности 6, основное отклонение H
Наружный диаметр внутренней резьбы12—12—ммДиаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. DIN 985; DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема
Стопорящий элемент————ммЗона повышенного трения внутренней резьбы. Контур и деформация стопорящего элемента показаны условно. Ресурс и условия применения уточняются. Не задан. DIN 985; DIN 985:1987-05; размерная таблица русского перевода; Размерная таблица и конструктивная схема
