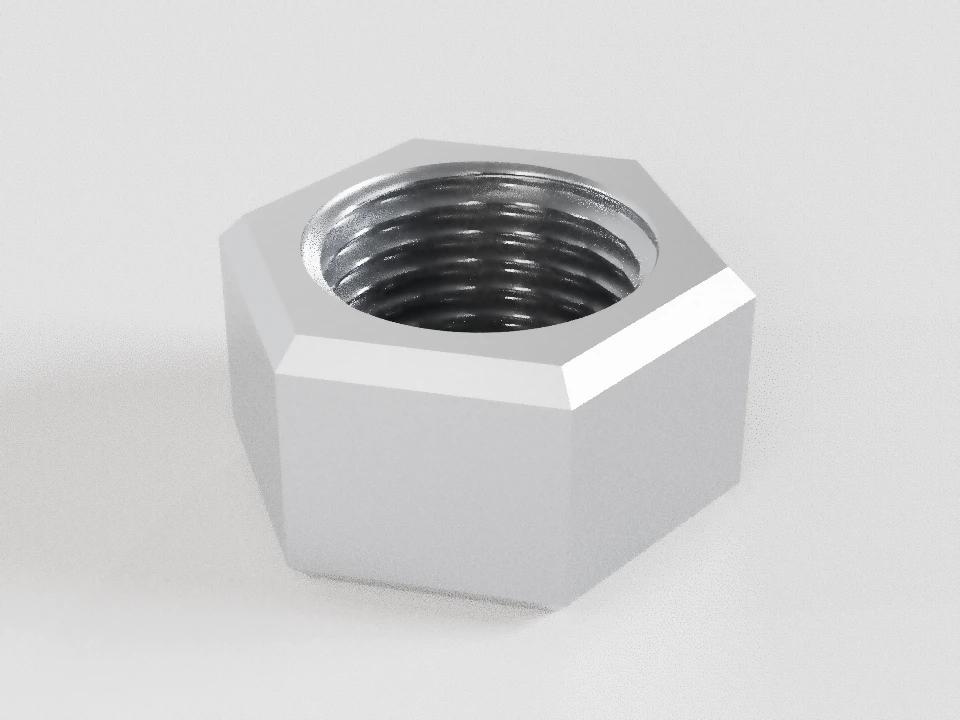

Модель фиксированного примера. Размеры в подборе ниже изменяют только чертёж.

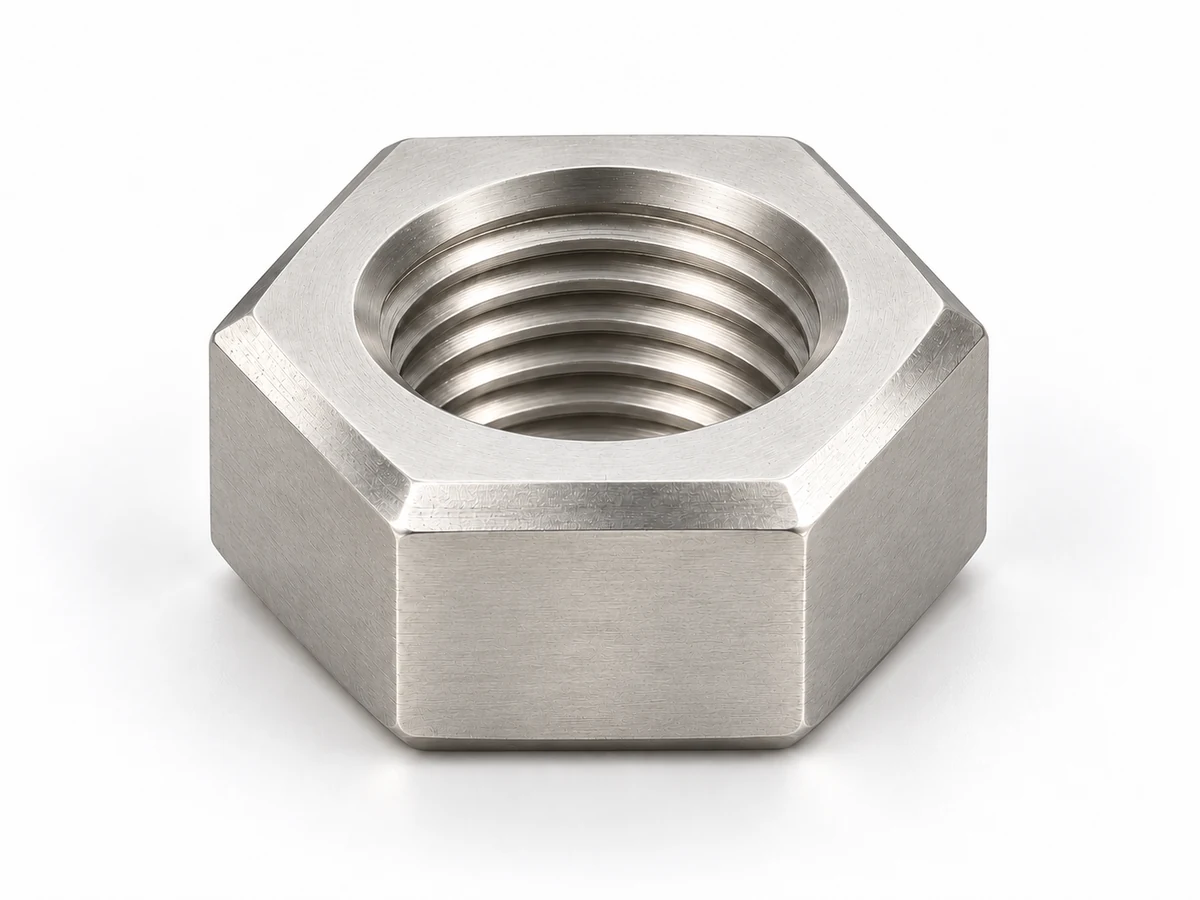

ГОСТ 10608-72 — Гайки нормальные с уменьшенным размером под ключ свыше 48 мм
Гайки нормальные с уменьшенным размером под ключ свыше 48 мм. Размеры и предусмотренные шаги приведены по собственным таблицам выбранного документа.
Начальный пример и все таблицы доступны без JavaScript. Выбор размеров загружается…
Выберите параметр на схеме или в таблице: появятся базы измерения и пределы.
Гайка М56×5,5 (S75) ГОСТ 10608-72
Гайка М56×5,5 (S75) ГОСТ 10608-72
- Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
- Размерный ряд по ГОСТ 10608-72.
- Геометрия не подтверждает наличие. Материал, прочность и покрытие задаются отдельно.
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 56 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Шаг резьбы | 5,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Размер под ключ | 75 | h13 | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Полная высота | 44 | h14 | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Размер между углами | — | — | 84,3 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Диаметр опорной поверхности | — | — | 70,8 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Включённый угол входной фаски | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Внутренний диаметр резьбы | 50,046 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 52,428 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 56 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Резьба | — | — | — | 3,2 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
Применение
Резьбовой зажим
Гайка прижимает детали через опорную поверхность. Шайба показана как возможная сопрягаемая деталь.
Проверить M, P, RH/LH, длину зацепления и материал узла. Совпадение резьбы не подтверждает прочность соединения.
Полные связанные таблицы размеров
Линейные размеры — мм. Односторонние пределы не являются точными номиналами. В квадратных скобках указаны пределы при известном номинале. Круглые скобки диаметра: применять не рекомендуется; звёздочка: ряд ограниченного применения. Шаги перечислены только для соответствующего диаметра.
ГОСТ 10608-72 · точность А
Издание с изменениями № 1, 2
| d | Основной (крупный) P | Мелкие P | S | m | e | dᵥ |
|---|---|---|---|---|---|---|
| (52) | 5 | 3 | 70 | 40 | ≥ 78,6 | ≥ 66,1 |
| 56 | 5,5 | 4 | 75 | 44 | ≥ 84,3 | ≥ 70,8 |
| 64 | 6 | 4 | 85 | 50 | ≥ 95,1 | ≥ 79,9 |
| 72 | — | 6, 4 | 95 | 55 | ≥ 106,4 | ≥ 89,4 |
| (76) | — | 6, 4 | 100 | 60 | ≥ 112 | ≥ 94,2 |
| 80 | — | 6, 4 | 105 | 62 | ≥ 117,7 | ≥ 88,9 |
| 90 | — | 6, 4 | 115 | 70 | ≥ 129 | ≥ 108,4 |
| 100 | — | 6, 4 | 130 | 78 | ≥ 145,8 | ≥ 122,6 |
| 110 | — | 6, 4 | 145 | 85 | ≥ 162,7 | ≥ 136,8 |
| 125 | — | 6, 4 | 155 | 98 | ≥ 174 | ≥ 146,3 |
| 140 | — | 6, 4 | 180 | 110 | ≥ 202,3 | ≥ 170 |
| 160 | — | 6, 4 | 210 | 120 | ≥ 236 | ≥ 198,4 |
Выбрать строку ГОСТ 10608-72
- S
- Размер под ключ.
- m
- Полная высота.
- e
- Размер между углами.
- dᵥ
- Диаметр опорной поверхности.
Исполнения
- Две наружные фаски
Требования и конструкция
- Материал, группа механических свойств и покрытие указываются отдельно; геометрия не подтверждает возможность поставки.
- Ряд М52–М160; М52 и М76 в скобках. Основной (крупный) шаг только для М52–М64, далее мелкие 6 и 4 мм.
- Предельные отклонения сохранены как поля из таблицы; неподтверждённый числовой пересчёт не подставлен. Технические требования — ГОСТ 18126-94.
- Поле 6H встречается в примерах обозначения; оно не назначается автоматически всем размерам и материалам. Уточнить поле по техническим требованиям.
Ненормированные переходы показаны условно. Полная высота не равна длине полного профиля резьбы.
| Обозначение | Элемент | Пределы | Ед. |
|---|---|---|---|
| α | Угол наружной фаски | 15…30 | ° |
| β | Включённый угол входной фаски | 90…120 | ° |
| Ra | Резьба | 3,2 | мкм |
| Ra | Опора | 6,3 | мкм |
| Ra | Прочие поверхности | 12,5 | мкм |
Источник размеров: ГОСТ 10608-72, Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание.
Допуски и контроль
Поле внутренней резьбы 6H указывается только для подтверждённой ветви. Основные метрические диаметры D₁ и D₂ рассчитаны по ГОСТ 24705; известные пределы 6H — по таблицам 4 и 6 ГОСТ 16093. Каталожный номинал без допуска не задаёт производственных пределов. Измеренный диаметр отверстия не заменяет обозначение М. Требования после покрытия согласуются отдельно.
Нагрузки, момент затяжки и ресурс здесь не рассчитываются. Материал, механические свойства и покрытие подтверждаются отдельно от геометрии.
Как указать гайку в заказе
Выберите стандарт, исполнение, диаметр и предусмотренный шаг. Высота задаётся отдельно только для разрешённого нормативом варианта. Материал, класс прочности, покрытие, количество и специальные требования указываются независимо. Обозначение в карточке описывает геометрию для согласования и не является полным условным обозначением поставки без этих сведений.
Гайка М56×5,5 (S75) ГОСТ 10608-72
Начальный пример. Издание с изменениями № 1, 2
| Параметр | Номинал | Поле | Минимум | Максимум | Ед. | Базы, статус и источник |
|---|---|---|---|---|---|---|
| Номинальный диаметр резьбы | 56 | M / поле допуска уточнить | — | — | мм | Номинальный наружный диаметр метрической резьбы; не измеренный диаметр отверстия. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Шаг резьбы | 5,5 | — | — | — | мм | Осевое расстояние между одноимёнными точками соседних витков. основной (крупный) шаг. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Размер под ключ | 75 | h13 | — | — | мм | Расстояние между двумя противоположными параллельными гранями. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Полная высота | 44 | h14 | — | — | мм | Между крайними торцевыми плоскостями гайки; полная высота, не длина полного профиля. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Размер между углами | — | — | 84,3 | — | мм | Расстояние между противоположными углами; номинал и пределы — по выбранному документу. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Диаметр опорной поверхности | — | — | 70,8 | — | мм | Диаметр круглой опорной поверхности; нормирован нижний предел. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Угол наружной фаски | — | — | 15 | 30 | ° | Между наружной фаской и торцевой плоскостью на осевом сечении. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Включённый угол входной фаски | — | — | 90 | 120 | ° | Угол между образующими конуса входной фаски резьбы. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Внутренний диаметр резьбы | 50,046 | — | — | — | мм | Внутренний диаметр метрической резьбы, по вершинам выступов гайки. Основной профиль метрической резьбы по ГОСТ 24705. Производственные пределы не назначены; размер отверстия не равен M. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Средний диаметр резьбы | 52,428 | — | — | — | мм | Средний диаметр метрической резьбы; определяется профильными средствами контроля. Основной профиль метрической резьбы по ГОСТ 24705; поле допуска требует подтверждения. Расчётный. ГОСТ 24705; Основные размеры метрической резьбы; расчёт основного профиля |
| Наружный диаметр внутренней резьбы | 56 | — | — | — | мм | Диаметр по впадинам гайки. Это не размер входной фаски dₐ. Пределы задаются только подтверждённым полем резьбы. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Резьба | — | — | — | 3,2 | мкм | Резьба Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Опорные поверхности | — | — | — | 6,3 | мкм | Опорные поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
| Прочие поверхности | — | — | — | 12,5 | мкм | Прочие поверхности Шероховатость по нормативному чертежу; не линейный размер. Нормативный. ГОСТ 10608-72; Издание с изменениями № 1, 2; Чертёж; полная размерная таблица на с.2; примечание |
